Устройство сцепления
На Ладе Весте, а также на всех ее модификациях, включая кроссовер X-RAY и версии Кросс, устанавливается стандартный узел с одним диском. Соприкосновение фрикционного и ведущего диска происходит под действием пружины. Главное отличие сцепления Весты от других моделей АвтоВАЗа заключается в приводе.
Конструктивно сцепление Весты устроено по стандартному типу и представляет собой нажимной и ведомый диски, взаимодействующие между собой. В корзину устанавливается нажимной диск, сама корзина – это стальной корпус. Нажимной диск в корзине прижимается при помощи специального устройства в виде пружины. Корзина сцепления устанавливается непосредственно на маховик силового агрегата, крепится жёстко на болтовые соединения.
Диск с фрикционными накладками ставится между маховиком и ведущим диском. Ведомый диск сцепления также называют фрикционным из-за специальных накладок, закреплённых по обе стороны. По центру в отверстие устанавливается демпфер с пружинами, предназначенный для устранения колебаний во время включения сцепления. Фрикционный диск насажен через ступицу на первичный вал двигателя.
Особенности гидропривода сцепления Весты
Гидравлический привод состоит из трубопроводов и двух цилиндров (рабочий и главный). От главного цилиндра давление от штока передается на рабочий. Тот, в свою очередь, посредством трубопроводов оказывает воздействие на прижимное устройство. Рабочий цилиндр представляет собой модуль, где также расположен выжимной подшипник. Всё это смонтировано в картере сцепления.
Тормозная жидкость выполняет функции рабочей. Для обеспечения надёжности и работоспособности гидропривода необходимо своевременно менять рабочую жидкость согласно регламенту. К неполадкам в работе гидравлического привода чаще всего приводит воздух в системе. В запущенных случаях на автомобиле просто невозможно будет переключать скорости.
Особенности электропривода сцепления на Весте
Электрический привод, в отличие от гидравлического, устроен несколько иначе, он оказывает действие непосредственно на вилку сцепления. При повороте вилки усилие давит на выжимной подшипник, а тот, в свою очередь, – на лепестки пружины нажимного диска. Выжимной подшипник усиленный и находится в работе постоянно, а пружина всегда прижата к муфте из-за отсутствия каких-либо зазоров.
Выжимной подшипник не нуждается в периодическом обслуживании, т. е. смазка не нужна, производитель позаботился и об этом. Подшипник служит долго и при сбоях попросту меняется. Узнать об этом можно по характерному шуму. Выжимной необходимо заменить и при замене ведомого или нажимного дисков, вне зависимости от того, исправен подшипник или нет.
Сбои в работе гидропривода легко устранить своими руками, зачастую достаточно прокачать систему и избавиться от воздуха. А с электромеханическим приводом устранение неисправностей дела обстоят куда сложнее. Подобная процедура на автоматических и роботизированных КПП называется адаптация, и выполнять ее без знаний, навыков и оборудования невозможно. В таких случаях единственно правильное решение это обращение к официальному дилеру.
На сегодня завод АвтоВАЗ активно внедряет в свои автомобили современные технологии, это касается и сцепления. Сейчас для этого используют конструктивные элементы, отвечающие мировым стандартам качества. Фрикционные накладки и пружины значительно надёжнее и долговечнее.

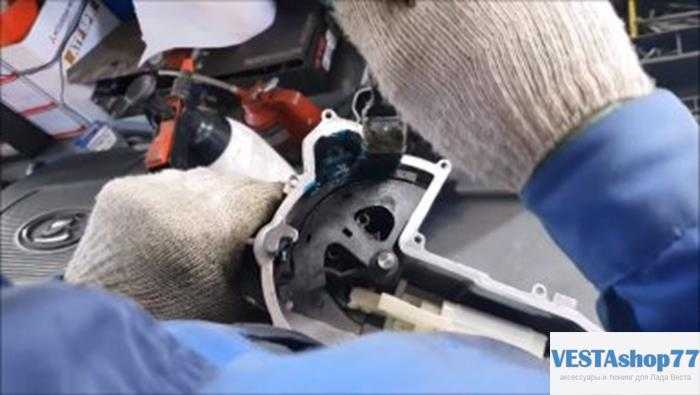

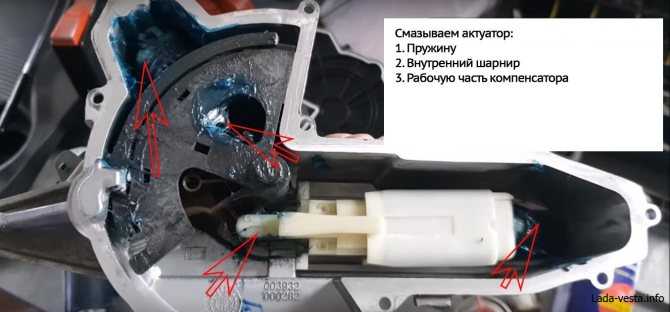

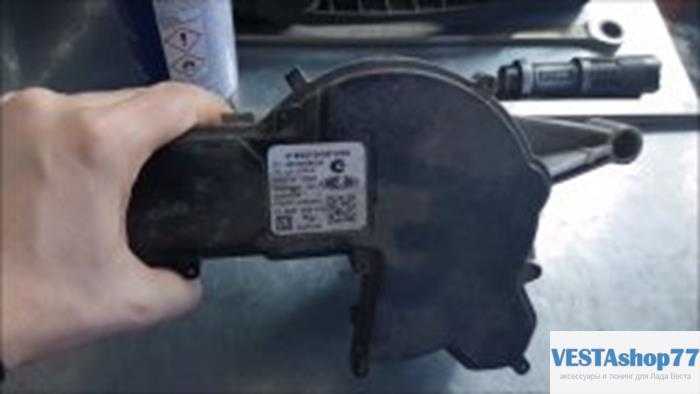

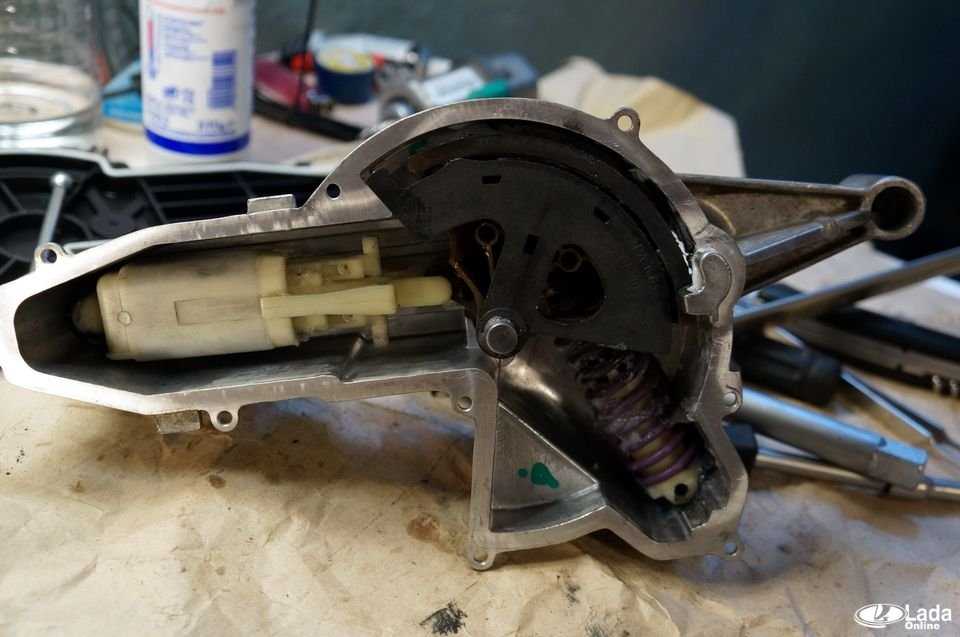

Устройство механизма с электроприводом
_x000D_ Электропривод воздействует непосредственно на вилку сцепления. Вилка выключения сцепления опирается на опору с шаровым наконечником. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник). Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой привода выключения сцепления.
_x000D_
_x000D_
Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипнике заложена смазка на весь срок его службы. Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.
_x000D_
Изношенный выжимной подшипник во время работы будет издавать повышенный шум. При замене дисков сцепления завод-изготовитель рекомендует заменить выжимной подшипник вне зависимости от его состояния. Это оправдано, если пробег автомобиля составил около 100 000 км или более. Но если диски сцепления износились за значительно меньший пробег (30-40 тыс. км), то это скорей всего результат неправильной эксплуатации автомобиля. В этом случае велика вероятность того, что выжимной подшипник сохранил достаточный ресурс для дальнейшей эксплуатации. Однако, при замене дисков сцепления следует проверить состояние подшипника:
_x000D_
- _x000D_
- если при вращении его наружное кольцо заедает;
_x000D_
чувствует люфт;
_x000D_
слышен шум.
_x000D_
_x000D_ Значит выжимной подшипник необходимо заменить.
_x000D_
Регулировка сцепления АМТ называется адаптацией. Производить её нужно по мере износа сцепления и после его замены. Выполняется эта процедура при помощи ПК у официального дилера.
_x000D_
Напомним, в настоящий момент внедряются диски сцепления более прогрессивной конструкции, новые пружины демпфера, а также новый материал накладок. Эти модернизации позволят сделать еще более плавным переключение передач и начало движение. В некоторых случаях, срок службы сцепления АМТ — менее 20 000 км. В таком случае замену сцепления выполняют по гарантии.
Трансмиссия лады весты и х-рей
Ни Vesta Cross, ни XRAY своим набором двигателей и коробок передач ничем не отличаются друг от друга. Зато у хэтчбека больше комплектаций и цена за начальную версию 579 900 рублей против 763 900 у Весты. Однако, у седана лучше управляемость и разгонная динамика. Но есть спорные моменты:

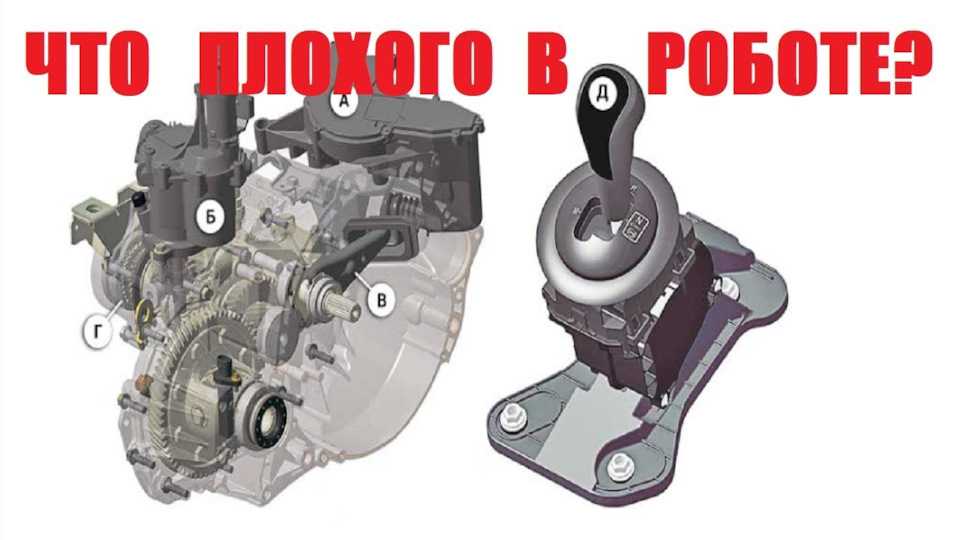

У XRAY топовой версии в рукаве спрятан козырь — “робот”! Именно он помогает там, где ехать тяжело. Впрочем, иногда и он бывает неадекватен в выборе режимов движения, поэтому большинство владельцев предпочитают “механику”: нервы дороже.
Трансмиссия седана Веста Кросс немного отличается от той, что стоит на универсалах. По заявлению производителя роботизированная коробка передач топовой “Весты” теперь быстрее переключает ступени. Правда журналистам, которые могли бы рассказать про обновлённый “робот”АМТ 2.0, он так и не достался. В этом плане придётся верить маркетологам на слово… Зато к “механике” ни у кого придирок нет. Пожалуй, в этом раунде между Cross и XRAY ничья.
Как отрегулировать датчик сцепления на Лада Веста
Основная функция сцепления – отключать коробку передач от двигателя перед переключениями. Эта статья расскажет о том, как устроен этот механизм на “Лада-Веста” и как его заменить самостоятельно.
Особенности конструкции и работы сцепления и его привода в модификациях с МКПП
Сцепление состоит из 2 деталей: ведомого диска и “корзины сцепления”, объединяющей прижимной диск и кожух с диафрагменной пружиной.
Привод устроен следующим образом. В салоне закреплена педаль сцепления с датчиком положения. Она соединена с главным цилиндром. Последний через трубопровод подключен к рабочему цилиндру, конструктивно объединенному с выжимным подшипником, закрепленным в картере сцепления.
Когда нажимаете на педаль, поршень в главном цилиндре выталкивает жидкость в трубопровод. Она попадает в рабочий цилиндр и он сдвигает выжимной подшипник по шлицам на первичном валу коробки передач. Подшипник, упираясь в лепестки диафрагменной пружины кожуха сцепления, поджимает ее. Благодаря этому прижимной и ведомый диск отходят от маховика и вращение коленчатого вала не передается на КПП.

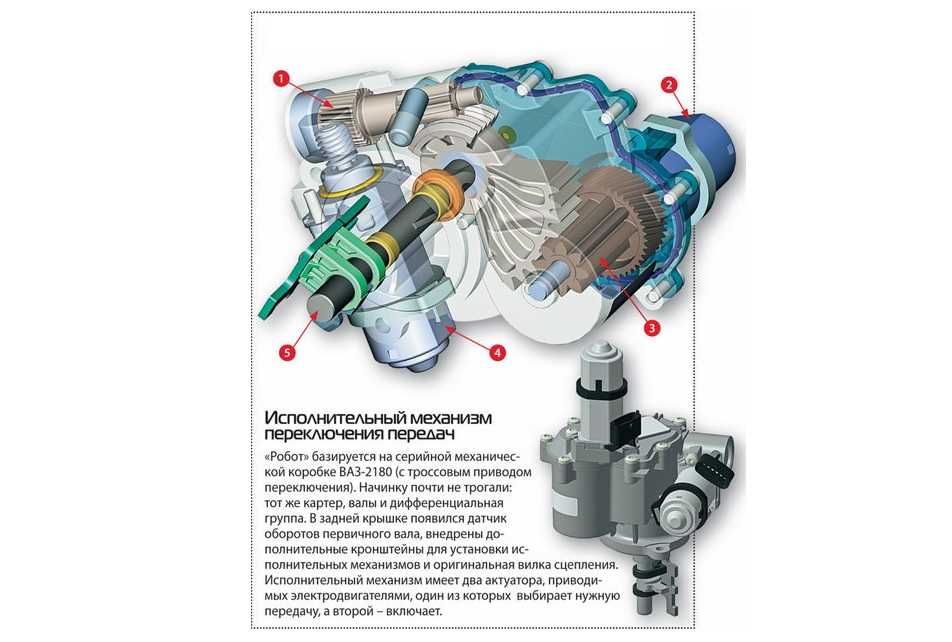

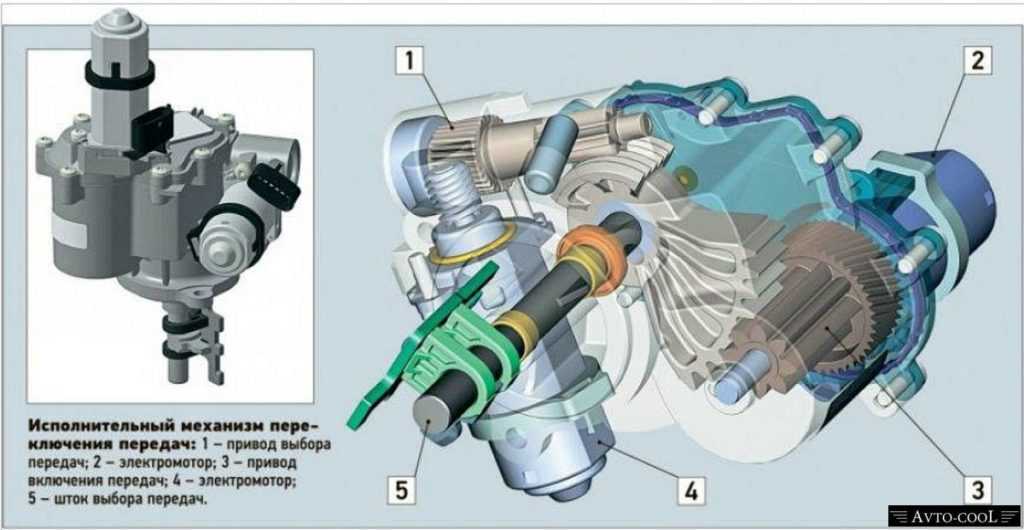

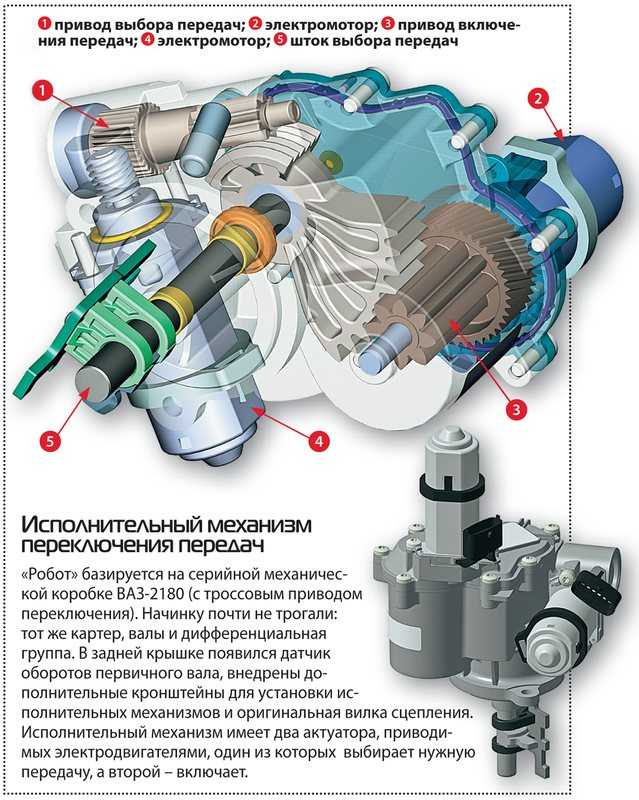

Особенности конструкции сцепления и его привода в модификациях с АМКП
Сцепление, используемое в автоматизированной коробке передач, отличается от аналогичного механизма в механической коробке передач конструкцией привода – он электромеханический и управляется ЭБУД.
Основные неисправности сцепления Лады Веста
Симптомы и возможные причины неисправностей приведены в таблице ниже.
| Проблема | Причина |
| Из картера сцепления идёт звук, который усиливается при нажатии на педаль | изношен выжимной подшипник |
| Шум при включении сцепления |
|
| При включении передач слышен хруст , выключение требует усилий |
|
| Педаль нажимается без усилия |
|
| Когда резко нажимаем на педаль газа обороты двигателя увеличиваются, но машина ускоряется с задержкой |
|
| Рывки, клевки когда включаем/ выключяем сцепление |
|
Необходимые инструменты
Для процедуры потребуется подготовить определенный набор.
- Комплект гаечных ключей от №10 до №24. Также потребуются накидные головки.
- Отвертки – крестовая и плоская. Инструменты могут потребоваться разного размера.
- Комплект шестигранных ключей. Некоторые болты придется срывать. Следовательно, потребуются шестигранники нормального качества. При использовании «одноразового» инструмента можно слизать головки винтов, что выльется в их замену.
- Ветошь – будет нужно много тряпок, желательно чистых.
- Динамометрический ключ, будет нужен при обратной сборке машины. затягивать болты без него, на глаз, категорически не рекомендуется.
- Мягкая щетка по металлу – потребуется для очистки поверхностей от корок грязи.
- Чистые емкости для слива технологических жидкостей. Если до планового ТО машины еще далеко, сливать масла и прочие смеси в утиль не рентабельно.
- Комплект специальных заглушек. Если таковые отсутствуют можно подобрать аналогичный набор резиновых пробок.
- Плоскогубцы с длинными и узкими клещами. Можно использовать обычные – специальными выполнять ремонт будет удобнее.
Устройство сцепления Лада Веста
Какое сцепление установлено на Ладе Весте, X-RAY, Cross — стандартный узел с одним диском, маховиком, корзиной. Фрикционный и ведущий диски соприкасаются под воздействием привода сцепления — прижимной пружины.
Конструкция трансмиссии выполнена в классическом стиле: нажимной и ведомый диски взаимодействуют друг с другом. Внутрь корзины помещен нажимной диск, который фиксируется на стальные пружины.
«Фрикционы» устанавливают между маховиком и ведущим диском. По центру фрикционного диска имеется сквозное отверстие, куда устанавливается демпфер с пружинами. Он необходим для гашения колебаний. Фиксируется фрикцион на привод (шлицы) первичного вала.
Интерьер Лада Веста и Лада Икс Рей
Внутри оба автомобиля выглядят эффектно и задиристо, причем родство заметно «невооруженным глазом». Колодцы в приборной панели, общая стилистика торпедо, с вытянутыми дефлекторами обдува, почти идентичный руль, сходство в оформлении центральной консоли, удобные кресла и грамотно спрофилированный задний диван – внутри автомобили, конечно, не спутаешь, но схожих черт у них предостаточно.
Салон Весты смотрится очень неплохо.
Обзорность неплохая – в большие боковые зеркала отлично видна ситуация на дороге. Да и на тесных парковках они выручают, тем более что задние подголовники в автомобилях приходится держать все время поднятыми, чтобы они не впивались в лопатки седокам.
Но Икс Рей тоже не уступает конкуренту.
В целом же интерьер моделей равнозначен, выполнен из одинаковых материалов, шумоизоляция у них тоже на одном уровне. Однако Веста длиннее, так что на заднем ряду в ней просторнее, хотя низкая крыша мешает высоким пассажирам, зато Икс Рей отыгрывается за счет большей высоты и большего объема багажника.
Да и на втором ряду в хэтчбеке очень неплохо!
Шум при выключении или включении сцепления
Шум, похожий на шелест, скрежет, легкий гул, вой появляется во время выключения узла. С включением он исчезает. Почти со стопроцентной вероятностью можно сказать, что износился выжимной подшипник. Его замена не требует снятия компонента целиком. Однако, его несвоевременная замена ведет к выходу из строя всего механизма. Хлюпающий, свистящий звук при нажатии на педаль связан с износом главного или рабочего цилиндров. Идет давление, сломанная деталь его не держит – жидкость прорывается дальше, издавая шум. Шум в коробке исчезает только при выключении сцепления
Второй тип звука постоянен, пропадает только при выключенном зацеплении, дислоцируется в районе коробки переключения передач. Природа «дзыньканья» Лады Весты — ослабленная связь между тремя основными узлами.
Устройство гидропривода сцепления
_x000D_ Гидропривод включения сцепления состоит из главного и рабочего цилиндров выключения сцепления, связанных трубопроводом. По трубопроводу давление подводится к рабочему цилиндру, который в свою очередь передает усилие на центральную диафрагменную пружину сцепления через выжимной подшипник выключения сцепления. Рабочий цилиндр сцепления собран в единый блок с выжимным подшипником (в каталогах запасных частей используются оба эти названия для обозначения детали) и установлен в картер сцепления.
_x000D_
_x000D_
В качестве рабочей жидкости в гидроприводе сцепления используется тормозная жидкость. Она поступает в главный цилиндр сцепления по шлангу из бачка главного тормозного цилиндра (ГТЦ). Для этого в левой стороне бачка выполнен патрубок (№3 на фото). Рабочую жидкость необходимо регулярно заменять согласно с планом технического обслуживания.
_x000D_
_x000D_
К неисправностям главного и рабочего цилиндров можно отнести:
_x000D_
- _x000D_
- износ манжет главного цилиндра сцепления;
_x000D_
течь рабочей жидкости в местах соединения трубок и штуцеров и из-под манжет поршней цилиндров.
_x000D_
_x000D_Замечание. В случае негерметичности рабочего цилиндра появляются подтеки тормозной жидкости снизу из-под картера сцепления. Наличие подтеков масла в этом же месте вызвано износом сальника первичного вала коробки передач. Следует также проверить шланг и трубку гидропривода сцепления, чтобы убедиться, что на них нет трещин, порезов и других повреждений. Неисправные детали заменяем.
_x000D_
Исправная работа гидропривода выключения сцепления возможна только, если в системе отсутствует воздух, из-за которого может не полностью выключаться сцепление. В результате переключение передач будет затруднено или невозможно. Воздух в систему может попасть при понижении уровня жидкости в бачке ГТЦ ниже допустимого предела, в результате нарушения герметичности соединений.
_x000D_
Для удаления воздуха достаточно прокачать гидропривод выключения сцепления. Прокачной штуцер выполнен в наконечнике трубки гидропривода.
_x000D_
Регулировка гидропривода выключения сцепления в период эксплуатации не предусмотрена.
_x000D_
Сцепление не выключается (ведет)
Зачастую, механизм Лады полностью не разжимается из-за гидропривода выключения сцепления. Это может быть как плохая регулировка привода, негерметичность жидкостной системы, клин троса. Такие поломки легко устраняются. Гораздо сложнее когда происходит поломка одного из элементов основного устройства.
Раз механизм не до конца расцепляется, значит что-то его держит: деформированный ведомый круг, образование грязи, ржавчины в шлицевом соединении, износ маховика, а также изменение формы вилки выключения, ослабление нажимного диска. Во всех случаях потребуется замена диска.
Основные отличия ВЕСТА от Х РЕЙ
Кратко о каждой модели. Лада Веста является седаном, разработана с нуля, потому времени было потрачено на проектирование не мало. Модель была ожидаемой у любителей АвтоВАЗа, потому быстро стала популярна.
Лада икс рей больше относится все-таки к кузову хэтчбек, чем к кроссоверу, но вопрос спорный. Платформой для дальнейшей разработки модели стал автомобиль Рено Сандеро, потому на проектирование ушло относительно немного времени. Надежная основа, которая была проверена временем, стала достоинством XRAY.
Почему же Икс рей не кроссовер. Отсутствие полного привода могло бы указать на то, что Лада на самом деле хэтчбек, но в то же время главным отличием кузова CUV является соответствующая внешность и высокая посадка, а полный привод идет не всегда. Что же это значит. Что XRAY имеет обе стороны, и вы вправе считать его и тем, и тем, т.к. вопрос о его кузове спорный.
Неполадки гидропривода сцепления
Распространенные поломки:
- завоздушенность контура: скорости переключаются туго, нечетко, с усилием;
- износ манжет в цилиндрах;
- растяжение тросика сцепления;
- утечка жидкости, разгерметизация системы;
- механическое повреждение цилиндров, магистралей.
| Действие | Результат |
| Выключить двигатель, зажать педаль сцепления (далее — ПС). | Сторонних звуков не должно быть, ход ПС плавный, без заеданий. |
| Завести машину, выжать ПС. | Отпустить ПС, если звук исчез – проблема в выжимном подшипнике, подлежит замене новым. |
| Запустить мотор, выжать ПС, включить первую скорость. | Звуков не должно быть. В противном случае это признаки неполной деактивации сцепления. |
| На включенном моторе перейти на вторую передачу, плавно отпустить сцепление. |
Стук — признак повреждения диска, демпфера. |
| В движении резко нажмите на акселератор. | Обороты повысились, но скорость не увеличилась — пробуксовка демпфера. |
Для проведения комплексной диагностики с применением цифрового оборудования обратитесь в мастерскую.
Иногда выбирать трудно
Многие считают, что сравнивать молодых «сестер» семейства Lada просто нельзя. Они совершенно разные и рассчитаны на различные категории водителей. Поэтому и с конкуренцией у них не должно быть проблем. Но с другой стороны – это ведь ВАЗ и обе модели довольно похожи. На первый взгляд многим кажется, что они стоят на одной платформе и по габаритам практически одинаковы. А это означает, конкурировать за своего «суженного» они будут очень сильно. По утверждению самого производителя автомобили разработаны для разных целевых групп, они решают разные задачи и у них различная идеология.
Lada XRAY Oбщий рейтинг — 69% / Всего голосов — 5 451
Т ест Лада Веста — Лада Х-рей прошел по-русски: катались по трескучему морозу, озерному льду, забирались на гору в дремучем лесу. Силами лошадиными друг друга удивить хотели.
Видео тест Лада Веста — Лада Х-рей, технические характеристики в конце статьи.
Как водится, в русском лесу повсюду бугры да коряги торчат, а до озера со льдом еще доехать надо. Но так условились, что будет у братьев-конкурентов с ладьей во лбу двоеборье: лыжника на озере потаскать, да на самую высокую лесную гору въехать.
Их роднит современная конструкция и близкий дизайн, однако внутренне и концептуально они разные. Веста – принципиально новая вазовская модель, которую готовили в Тольятти едва ли не десятилетие. Х-рей — продукт доработки французского хэтчбека Renault Sandero Stepway, который в свою очередь получен из проверенного временем, надежного Логана.
В рейтинге АвтоМПС (голосование продолжается) Лада Веста набирает 59%, у Лада Х-рей показатель выше — 77%. Веста как раз сейчас, с началом продаж, входит в форму, а Х-рей — предсерийный, пока на доброжелательных ожиданиях. И еще Х-рей хорошо выступил в поединке с Рено Сандеро Степвей.
Так что же лучше: собственная отечественная разработка (седан Веста) или практически полное заимствование (высокий хэтчбек Х-рей)? Полигоном для наших исследований выступил песчаный карьер, где температура воздуха опускалась до минус 15 градусов. Кстати, хорошо бы сделать на обеих машинах запирание лючка бензобака. У нас могут не только слить бензин, но и налить в бак зимой воду.
Что будет с авто, если не выполнить регулировку сцепления
Если своевременно не отрегулировать сцепление на «Гранте» с тросовой коробкой, могут возникнуть следующие проблемы:
- Пробуксовка сцепления. Подобная неисправность возникает из-за отсутствия свободного хода у педали. Передача крутящего момента от маховика и коленвала на КПП и ведущую ось будет неполной. Машина может не трогаться с места либо ехать медленно при полностью опущенной педали. Может быть запах гари.
- Несвоевременная реакция на педаль. Срабатывание может быть как раннее, так и позднее. При раннем автомобиль трогается, как только педаль начинают отпускать (нет свободного хода). При позднем машина едет, когда педаль уже почти полностью отпущена.
- Сцепление выключается не до конца, фрикционный диск не отделяется от маховика. Передачи будут переключаться с усилием, появится звук удара зубьев синхронизаторов об шестерни КПП. Шестерни могут лишиться зубьев.
КПП 2181 получилась неплохой. Инженеры устранили многие недостатки предыдущей модели. Ремонт КПП на «Лада Гранта» ожидаемо дешевле, чем на других автомобилях. Несмотря на то, что в последующих автомобилях недостатки устранили, у автолюбителей сложилось неприятное впечатление о новой коробке. Остальных водителей радует четкость включения передач и уменьшение вибраций.
Лада Веста х Рей фото цены характеристики
Внешний вид автомобиля – это первое, на что обращает внимание покупатель. Именно поэтому для сравнения двух машин, необходимо сравнивать их кузов и интерьер. Как уже было сказано выше, Лада Веста производится в кузове седан
Что касается, Лада Икс Рей, то она производится только в виде хэтчбека. Поэтому при выборе машины сразу же стоит учитывать цель ее использования, и тогда уже определиться с видом кузова
Как уже было сказано выше, Лада Веста производится в кузове седан. Что касается, Лада Икс Рей, то она производится только в виде хэтчбека. Поэтому при выборе машины сразу же стоит учитывать цель ее использования, и тогда уже определиться с видом кузова.
Если рассматривать данные модели по габаритам, то ситуация здесь следующая:
- Длина автомобиля. Для Весты длина составляет 4 410 мм, для Икс Рей – 4 165 мм. Разница достаточно небольшая – 25 см, однако она имеет важный момент в определении внешнего вида машины.
- Ширина автомобиля. Касательно ширины, обе модели одинаковы – 1 764 мм.
- Высота машины. Стоит отметить, что xRay выше Весты на 8 см, ширина моделей составляет 1 570 мм и 1 497 мм соответственно.
- Колесная база. Здесь хэтчбек уступает седану на 4 см – 2 592 мм и 2 635 мм соответственно.
- Клиренс. В этой характеристике xRay выигрывает Весту: 195 мм против 178 мм.
- Объем багажного отсека: 480 л. у Весты и 361 л. у xRay.
- Масса. Стоит заметить, что xRay имеет меньшую массу – 1 190 кг в отличие от Весты – 1 230 кг.
При приобретении автомобиля необходимо определить, какие из перечисленных характеристик наиболее важны для покупателя. Если весомое значение имеют простор в салоне, длина машины и колесная база, тогда стоит выбрать Весту.
Таблица сравнения характеристик автомобилей:
| Автомобиль | Лада Веста | Лада х Рей |
| Средняя цена новой машины | ~ 554 900 | ~ 599 900 |
| Тип топлива |
Бензин АИ-92 |
Бензин АИ-95 |
| Тип кузова |
Седан |
Хэтчбек |
| Тип трансмиссии |
МКПП 5 |
МКПП 5 |
| Тип привода | Передний (FF) | Передний (FF) |
| Нагнетатель | — | — |
| Объем двигателя, куб.см | 1596 | 1596 |
| Мощность | 106 л.с. | 106 л.с. |
| Максимальный крутящий момент, Н*м (кг*м) при об./мин. | 148 (15) / 4200 | 148 (15) / 4200 |
| Объем топливного бака, л | 55 | 50 |
| Число дверей | 4 | 5 |
| Вместимость багажника, л | 480 | 361 |
| Время разгона 0-100 км/ч, с | 11.8 | 11.4 |
| Масса, кг | 1230 | 1190 |
| Длина кузова | 4410 | 4165 |
| Высота кузова | 1497 | 1570 |
| Колесная база, мм | 2635 | 2592 |
| Клиренс (высота дорожного просвета), мм | 178 | 195 |
| Расход топлива, л/100 км | 6.9 | 7.2 |
Если же приоритетом пользуются объем багажника и клиренс, то стоит остановить свой взгляд на Икс Рей. Стоит отметить, что Икс Рей имеет еще такую особенность, как увеличение багажника, если сложить заднее сидение. К сожалению, с седаном такой трюк не сотворишь.
Рассматривая общий внешний вид автомобиля, можно сказать, что модели имеют большое количество общих черт. Они разработаны в новой стилистике завода АвтоВАЗ. Передняя часть автомобилей практически идентична и имеет следующие черты:
- круглые противотуманные фары;
- изображающие букву Х линии;
- решетка радиатора, которая сливается в единое целое с воздухозаборником бампера;
- покатый капот;
- стильная и современная оптика.
лада х рей и лада веста фото
Однако есть небольшое отличие: если смотреть на Ладу Икс Рей сбоку, то передняя часть модели становится более «приплюснутой».
При взгляде на автомобили, сразу же в глаза бросаются фирменные линии в форме литеры Х. Они производят сногсшибательный эффект, однако визуально они делают модель короче. Это особенно заметно на Ладе Икс Рей.
Стоит отметить, что Икс Рей обладает отрицательным качеством – маленькие колеса. Слишком большие арки для базовых 15-дюймовых дисков не устраивают покупателей. И поэтому после приобретения многие сразу же меняют диски на 17-дюймовые. Лада Веста смотрится в этом плане намного лучше.

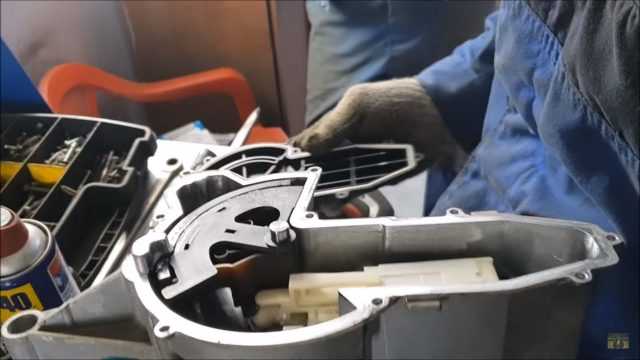

Замена сцепления на роботизированной коробке (АМТ) Лада Веста
После того, как демонтировали роботизированную коробку, процесс которой описан выше, приступаем к:
- Дефектовке нажимного диска, осматриваем его целостность, проверяем на отсутствие трещин.
- Ключами на «8», «10» выкручиваем крепежи корзины, демонтируем оба диска.
- Проводим осмотр выжимного подшипника, рычага привода. Заменяем детали новыми по мере необходимости.
Мастера СТО настоятельно рекомендуют заменять все элементы модульно, не оставлять б/у, даже если нет следов износа, выработки. После установки гидравлику не регулируем, так как электрический привод сделает это автоматически.
Устройство сцепления
На Ладе Весте, а также на всех ее модификациях, включая кроссовер X-RAY и версии Кросс, устанавливается стандартный узел с одним диском. Соприкосновение фрикционного и ведущего диска происходит под действием пружины. Главное отличие сцепления Весты от других моделей АвтоВАЗа заключается в приводе.
Конструктивно сцепление Весты устроено по стандартному типу и представляет собой нажимной и ведомый диски, взаимодействующие между собой. В корзину устанавливается нажимной диск, сама корзина – это стальной корпус. Нажимной диск в корзине прижимается при помощи специального устройства в виде пружины. Корзина сцепления устанавливается непосредственно на маховик силового агрегата, крепится жёстко на болтовые соединения.
Диск с фрикционными накладками ставится между маховиком и ведущим диском. Ведомый диск сцепления также называют фрикционным из-за специальных накладок, закреплённых по обе стороны. По центру в отверстие устанавливается демпфер с пружинами, предназначенный для устранения колебаний во время включения сцепления. Фрикционный диск насажен через ступицу на первичный вал двигателя.
Особенности гидропривода сцепления Весты
Гидравлический привод состоит из трубопроводов и двух цилиндров (рабочий и главный). От главного цилиндра давление от штока передается на рабочий. Тот, в свою очередь, посредством трубопроводов оказывает воздействие на прижимное устройство. Рабочий цилиндр представляет собой модуль, где также расположен выжимной подшипник. Всё это смонтировано в картере сцепления.
Тормозная жидкость выполняет функции рабочей. Для обеспечения надёжности и работоспособности гидропривода необходимо своевременно менять рабочую жидкость согласно регламенту. К неполадкам в работе гидравлического привода чаще всего приводит воздух в системе. В запущенных случаях на автомобиле просто невозможно будет переключать скорости.
Особенности электропривода сцепления на Весте
Электрический привод, в отличие от гидравлического, устроен несколько иначе, он оказывает действие непосредственно на вилку сцепления. При повороте вилки усилие давит на выжимной подшипник, а тот, в свою очередь, – на лепестки пружины нажимного диска. Выжимной подшипник усиленный и находится в работе постоянно, а пружина всегда прижата к муфте из-за отсутствия каких-либо зазоров.
Выжимной подшипник не нуждается в периодическом обслуживании, т. е. смазка не нужна, производитель позаботился и об этом. Подшипник служит долго и при сбоях попросту меняется. Узнать об этом можно по характерному шуму. Выжимной необходимо заменить и при замене ведомого или нажимного дисков, вне зависимости от того, исправен подшипник или нет.
Сбои в работе гидропривода легко устранить своими руками, зачастую достаточно прокачать систему и избавиться от воздуха. А с электромеханическим приводом устранение неисправностей дела обстоят куда сложнее. Подобная процедура на автоматических и роботизированных КПП называется адаптация, и выполнять ее без знаний, навыков и оборудования невозможно. В таких случаях единственно правильное решение это обращение к официальному дилеру.
На сегодня завод АвтоВАЗ активно внедряет в свои автомобили современные технологии, это касается и сцепления. Сейчас для этого используют конструктивные элементы, отвечающие мировым стандартам качества. Фрикционные накладки и пружины значительно надёжнее и долговечнее.
Замена сцепления на механической коробке переключения передач
Какой привод сцепления на Ладе Веста в комплектации с МКПП? – довольно популярный вопрос, на который имеется однозначный ответ: гидравлический. Сам процесс замены узла на «механике» выглядит так же, как и замена на автоматизированной трансмиссии. Но, после замены, гидравлический привод требует прокачки. Для выполнения этой работы выполните следующие действия:
- Снимите полку аккумуляторной батареи.
- Снимите брызговик двигателя.
- Отверните крышку бачка главного цилиндра и долейте новую жидкость.
- Отверните защитную пробку штуцера рабочего тормозного цилиндра и наденьте на него прозрачный шланг, второй конец которого опустите в ёмкость объёмом около 0,5 л.
- Приподняв отвёрткой пружинный фиксатор, смещаем наконечник трубки.
- После того, как воздух перестанет наблюдаться в прозрачной трубке, верните на место наконечник трубки и фиксатор.
- Убедившись в нормальном уровне жидкости, закройте крышку бачка.
Замена сцепления на механической коробке переключения передач
Какой привод сцепления на Ладе Веста в комплектации с МКПП? – довольно популярный вопрос, на который имеется однозначный ответ: гидравлический. Сам процесс замены узла на «механике» выглядит так же, как и замена на автоматизированной трансмиссии. Но, после замены, гидравлический привод требует прокачки. Для выполнения этой работы выполните следующие действия:
- Снимите полку аккумуляторной батареи.
- Снимите брызговик двигателя.
- Отверните крышку бачка главного цилиндра и долейте новую жидкость.
- Отверните защитную пробку штуцера рабочего тормозного цилиндра и наденьте на него прозрачный шланг, второй конец которого опустите в ёмкость объёмом около 0,5 л.
- Приподняв отвёрткой пружинный фиксатор, смещаем наконечник трубки.
- После того, как воздух перестанет наблюдаться в прозрачной трубке, верните на место наконечник трубки и фиксатор.
- Убедившись в нормальном уровне жидкости, закройте крышку бачка.
Неполадки гидропривода сцепления
Распространенные поломки:
- завоздушенность контура: скорости переключаются туго, нечетко, с усилием;
- износ манжет в цилиндрах;
- растяжение тросика сцепления;
- утечка жидкости, разгерметизация системы;
- механическое повреждение цилиндров, магистралей.
| Действие | Результат |
| Выключить двигатель, зажать педаль сцепления (далее — ПС). | Сторонних звуков не должно быть, ход ПС плавный, без заеданий. |
| Завести машину, выжать ПС. | Отпустить ПС, если звук исчез – проблема в выжимном подшипнике, подлежит замене новым. |
| Запустить мотор, выжать ПС, включить первую скорость. | Звуков не должно быть. В противном случае это признаки неполной деактивации сцепления. |
| На включенном моторе перейти на вторую передачу, плавно отпустить сцепление. | Стук — признак повреждения диска, демпфера. |
| В движении резко нажмите на акселератор. | Обороты повысились, но скорость не увеличилась — пробуксовка демпфера. |
Для проведения комплексной диагностики с применением цифрового оборудования обратитесь в мастерскую.
