Панель приборов лада х рей инструкция

Комбинация приборов XRAY представляет собой доработанную приборную панель Renault. Щиток состоит из трех колодцев, в один из которых встроен бортовой компьютер. Панель приборов получила новые индикаторы с которыми многие автолюбители столкнутся впервые, например, многофункциональная сигнальная лампа. Узнать о назначении всех показаний можно из описания ниже.

В комбинацию приборов XRAY встроен целый комплекс контрольных ламп и световых индикаторов. Цвета индикаторов обозначают:

красный , оранжевый – опасность, важное напоминание;

желтый – предупреждение, справка, неисправность;

зеленый , синий – подтверждение включения.

1 – сигнальная лампа ABS; 2 – сигнальная лампа надувных подушек безопасности; 3 – сигнальная лампа многофункциональная; 4 – индикатор переключения передач (переход на высшую передачу); 5 – сигнальная лампа перегрева охлаждающей жидкости; 6 – сигнальная лампа разряда аккумуляторной батареи; 7 – сигнальная лампа «Указателя левого поворота»; 8 – сигнальная лампа неисправности тормозной системы/включения стояночного тормоза; 9 – сигнальная лампа «Указателя правого поворота»; 10 – ECO индикатор режима «ECO»; 11 – контрольная лампа давления моторного масла; 12 – сигнальная лампа подогревателя двигателя; 13 – сигнальная лампа отключения системы электронного контроля устойчивости; 14 – сигнальная лампа системы электронного контроля устойчивости; 15 – дисплей бортового компьютера; 16 – сигнальная лампа минимального уровня топлива в баке; 17 – сигнальная лампа регулятора скорости; 18 – сигнальная лампа «Круиз-контроль»; 19 – сигнальная лампа «Ограничителя скорости»; 20 – сигнальная лампа включения дальнего света фар; 21 – сигнальная лампа предпускового подогрева; 22 – сигнальная лампа включения фар ближнего света; 23 – сигнальная лампа включения передних противотуманных фар; 24 – сигнальная лампа включения задних противотуманных фар; 25 – спидометр; 26 – контрольная лампа неисправности системы управления двигателем; 27 – индикатор переключения передач (переход на низшую); 28 – контрольная лампа низкого давления в шинах (в вариантном исполнении); 29 – индикатор «Открытых дверей»; 30 – тахометр.

Какую кнопку нажимать и как это работает?

Автокомпании позаботились о том, чтобы водитель смог проверить работу консоли при помощи нажатия одной кнопки, которая сбрасывает пробег авто.

Принцип проверки практически идентичен на всех марках автомобилей:

при выключенном зажигании необходимо нажать кнопку и сбросить пробег;
не отпуская кнопку, повернуть ключ в зажигании;
вся приборная панель даст ответ: стрелки начнут двигаться, все обозначения также должны светиться;
если какие-то приборы и лампочки бездействуют, стрелки не двигаются, значит существует неисправность устройства и его необходимо немедленно ремонтировать.

Устранять неполадки на консоли нужно как можно быстрее.

К примеру, представьте, если сгорела лампа Check.

В этом случае панель не может предупредить о неисправностях в узлах двигателя. А несвоевременная замена лампочки может стоить автовладельцу капремонта силового агрегата.

Установка

Самостоятельная установка приборной панели Ferrum GF 890 для Лада Икс Рей вполне возможна. Следовательно, необходимо рассмотреть этот процесс как можно подробнее.

В первую очередь, снимается кожух рулевой рейки. Для этого требуется выкрутить 2 винта снизу рулевой колонки.

Также снимается верхняя часть кожуха.

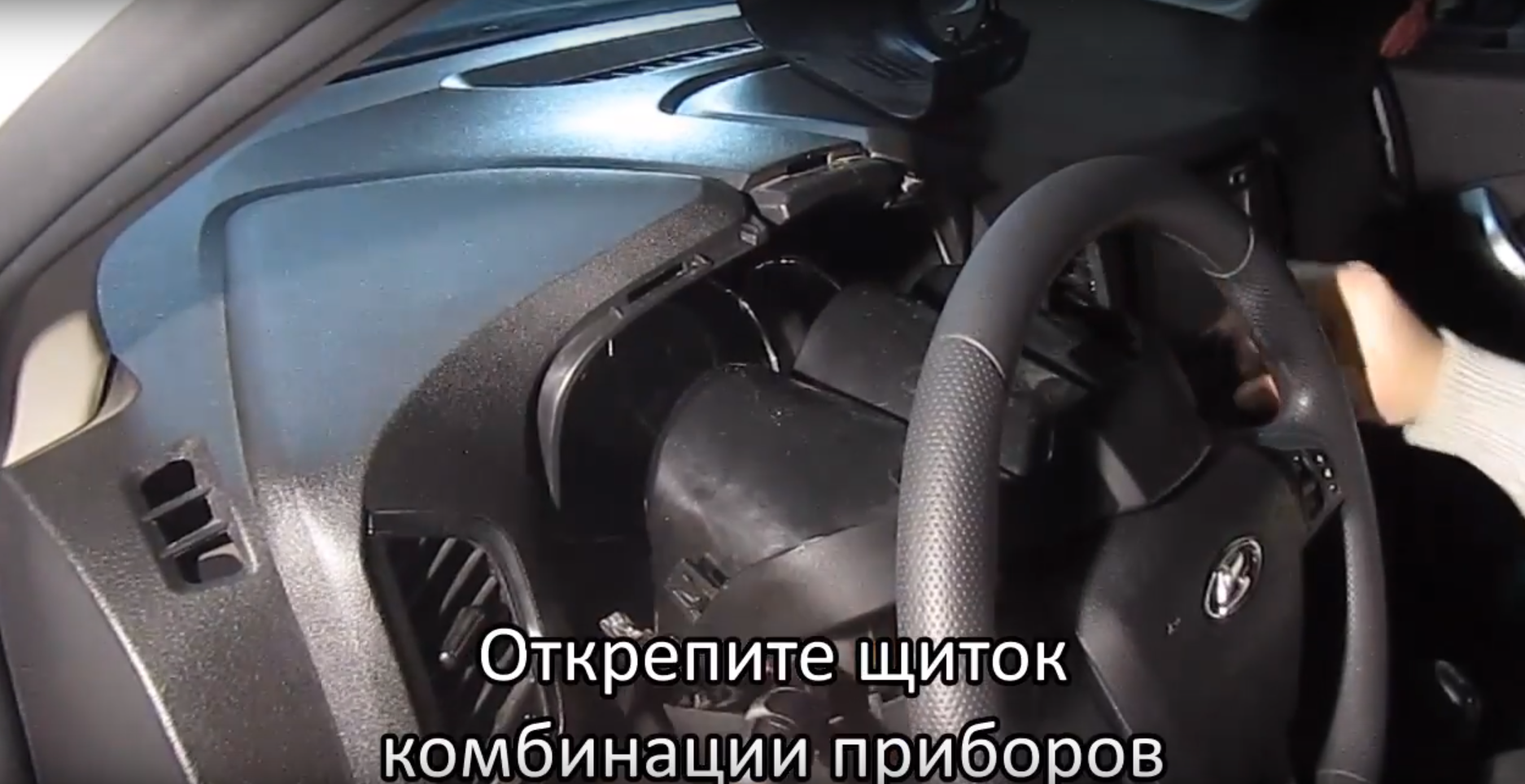

Затем вынимается штатный щиток приборной панели.

Выкручивается винт крепления левого дефлектора обдува и снимается вся пластиковая панель с частью козырька приборки.

После можно вынуть щиток приборной панели, однако предварительно необходимо разъединить штекер подрулевого переключателя.

Благодаря этому откроется доступ к 2-м болтам крепления комбинации приборов, которые нужно выкрутить.

Затем заводскую комбинацию приборов требуется потянуть на себя, отсоединить от нее штекер проводки и снять.

На этом демонтаж завершен и начинается непосредственно установка приборной панели Ferrum GF 890 на Лада Икс Рей.

В первую очередь, необходимо взять комбинацию приборов и подключить ее к штатному разъему.

После этого комбинация приборов ставится на место штатной и фиксируется выкрученными ранее 2-мя винтами.

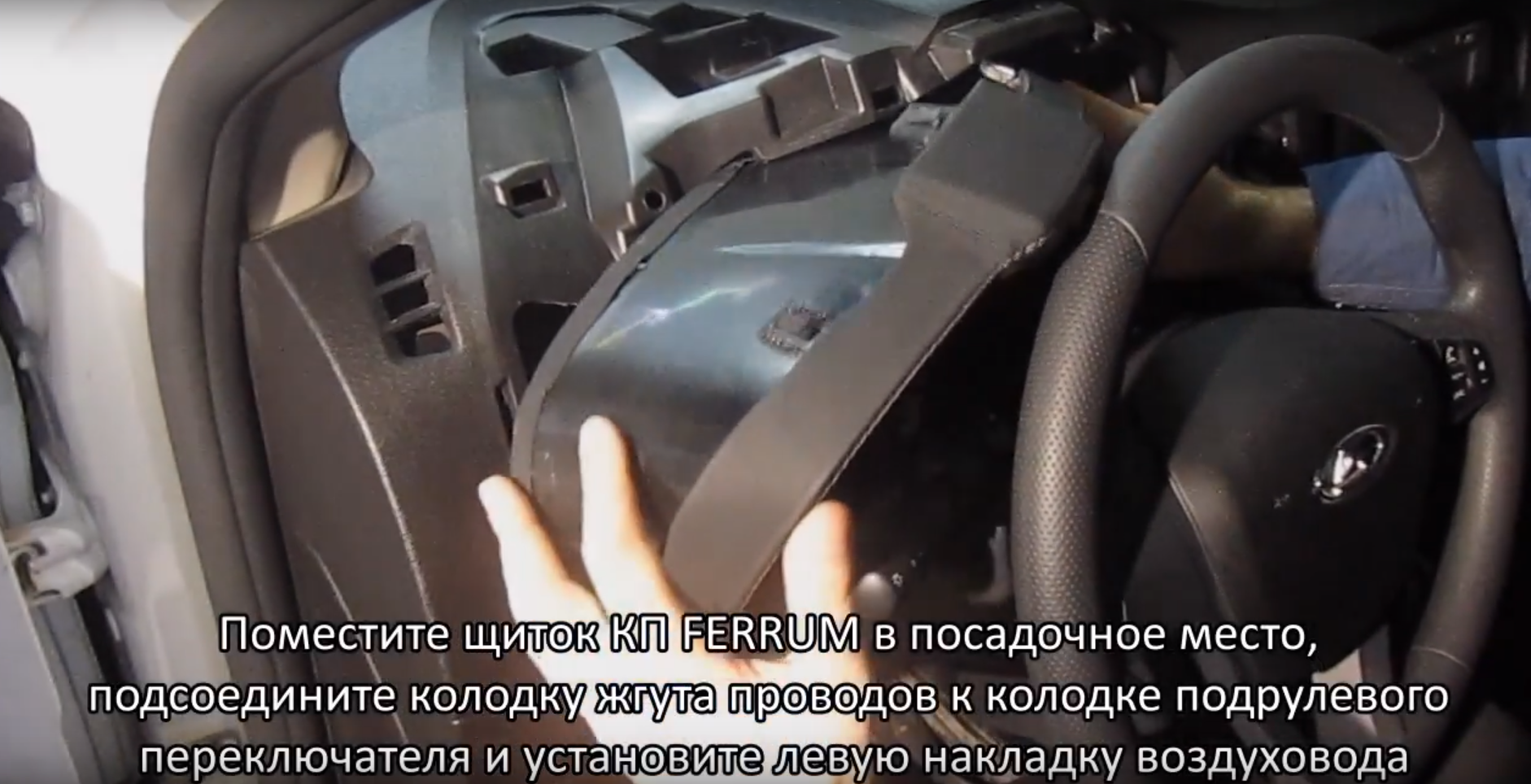

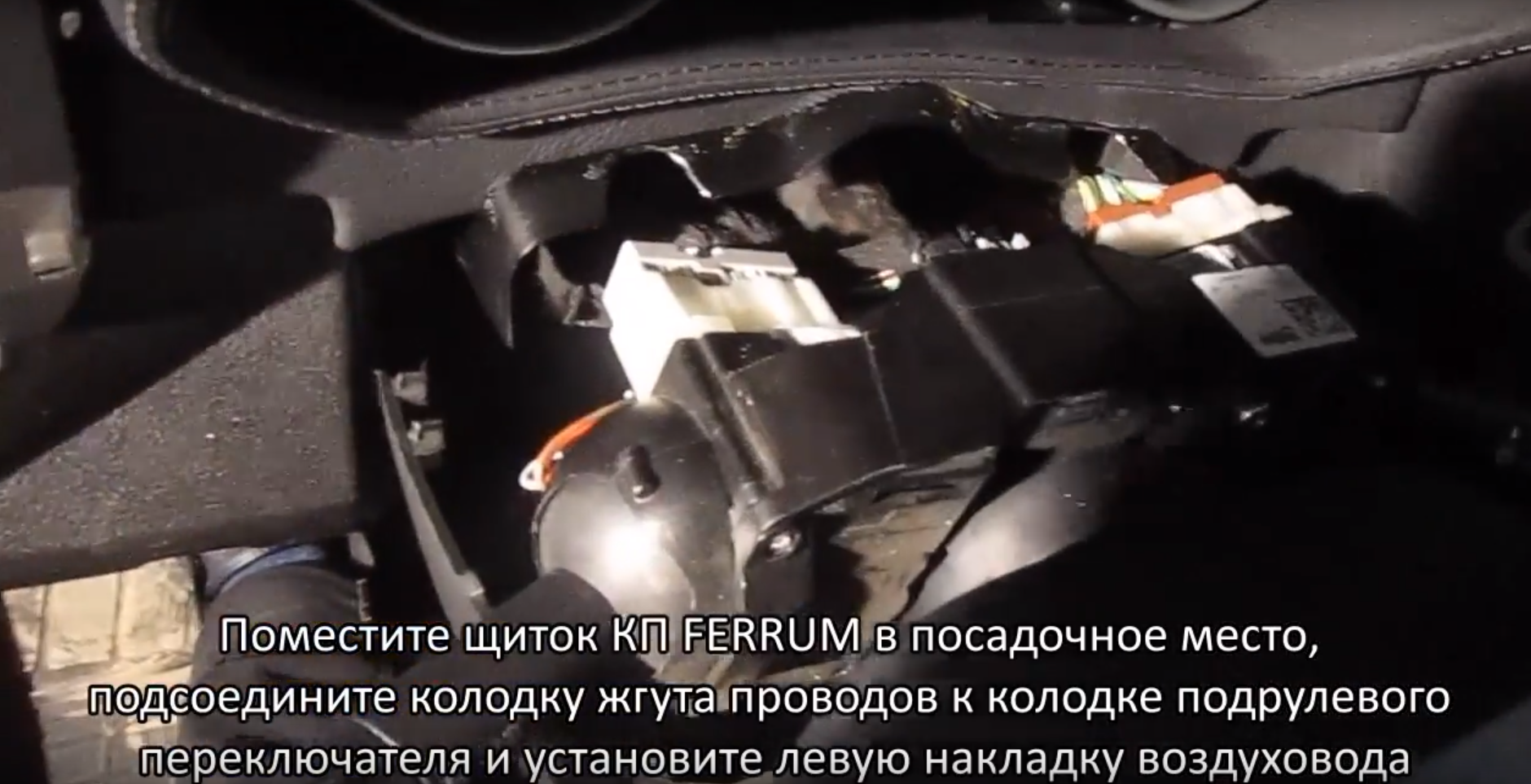

Следующий шаг – вставить щиток GF 890 в посадочное место, а затем подключить его к разъему подрулевого переключателя.

Когда это будет сделано, нужно обратно поставить левый дефлектор обдува и прикрутить его винтом, совместив со щитком.

После нужно зафиксировать щиток GF 890 и установить пластиковый кожух рулевой колонки.

На этом самостоятельная установка приборной панели Ferrum GF 890 на Лада Икс Рей завершена.

Наглядно все показано в видео.

Конечно, из-за рулевого колеса работать не очень удобно, но и больших сложностей не возникает.

Приборная панель GF — бортжурнал Лада XRAY 1,6 16 2020 года на DRIVE2

Установил панель GF. Был поклонником этих приборок. Ключевое слово-БЫЛ. На трех последних машинах стояли: калина, ларгус и х-рей теперь. И из трех приборок-одна была с браком, а вторая досталась с огромным геморроем. Установил. Свершилось .Щас бы обрадоваться, но сил уже нет. За эти две недели руководство этой фирмы начиная от директора и кончая менеджером весь мозг проели…Две недели пересылок и сутки в СДЭКе, Несметное количество смсок и обещаний с их стороны…а когда мне предложили за ночь покраситьи собрать панель -я был вообще в ступоре…А мы все удивляемся: че ет у нас все падает да взрывается…Вот оно отношение к работе…Опустошенность…Ща пройдет неделя, соберусь с силами и распишу все в красках, дабы форумчане, собравшиеся заказать сей продукт, знали к чему готовиться…Что за полтысячи долларов они получат не только приборку…Может быть так мне не повезло…Но когда один косяк-это случайность…Два из трех-это закономерность их работы.Знаю только одно-на следующей машине ее не будет…Здоровье дороже. Но в любом случае плюс к удобству, функционалу и красоте машины. Даже сил не было, чтобы проехать и оценить всю красоту. Подключил и так в гараже машину оставил. Заметил, что пока не показывает температуру охлаждающей жидкости и количество бензина в баке…Но, похоже, надо настроить и установить тарировку…Всем мира…

Цена вопроса: 31 300 ₽ Пробег: 680 км

www.drive2.ru

Год спустя: Что изменилось в компактном кроссовере LADA XRAY

Новая модель АВТОВАЗа уже второй год продается на рынке страны. За это время автомобиль разошелся огромным тиражом по всей России. Редакция Лада Клуба собрала от владельцев наиболее актуальные вопросы и направила их представителям завода. Какие нововведения ждут покупателей, узнаем у производителя автомобилей.

Не хватает шкалы температуры двигателя на приборной панели.

Действительно, на всех автомобилях XRAY в комбинации приборов отсутствует шкала температуры двигателя, но мониторинг данной характеристики реализуется другим способом. При увеличении температуры двигателя до критического значения на поле сигнализаторов внутри шкалы спидометра красным цветом загорится сигнализатор температуры охлаждающей жидкости, что требует незамедлительной реакции водителя (снижение оборотов или же полная остановка двигателя для снижения температуры, проверка уровня охлаждающей жидкости). Что касается работы холодного мотора, то в инструкции к LADA XRAY даны рекомендации по движению автомобиля при отрицательных температурах. Там написано – прогреть при необходимости для достижения комфортных условий. Кстати, многие опытные водители отмечают, когда двигатель прогрелся и стал работать с более стабильными характеристиками, они не пользуются подсказкой приборов.

Будет ли отзывная компания по лопающимся расширительным бачкам.

После внедрения ряда мероприятий во второй половине 2020 года не выявлено ни одного случая разрыва бачка. Поставщик закупил новое сварочное оборудование для изготовления бачков, доработал технологию их изготовления, усилил контроль качества изделия. Специальной акции по замене расширительных бачков на 100% проданных автомобилей не планируется. В данном случае это работа гарантийного сервиса.

Вопрос по расходу масла у двигателя 1.8.

В 2020 году приняты следующие меры: – Исключено повреждение маслоотражательного колпачка; – Переход на масло повышенной вязкости 5W40; – Улучшено качество сборки головки цилиндров исключающее повреждения клапанов; – Скорректирована конструкция сепаратора вентиляции картера.

Это решило вопрос с расходом масла.

Имеются проблемы с механической коробкой: не втыкается с первого раза задняя передача, + проблему с включением первой передачи.

Будете ли дорабатывать уплотнители дверей снизу + уплотнитель под капот для чистоты двигателя и тд. В конструкции автомобилей изначально заложено применение дополнительного контура уплотнения на боковых дверях.

Сложно отрегулировать температуру климата.

Климатическая система автомобиля обеспечивает достижение комфортных условий в салоне. Заданные температуры достигаются после 15-30 минут работы прогретого двигателя (в зависимости от температуры на улице). Двигатели, которыми комплектуется автомобиль XRAY, имеют различные характеристики теплоотдачи. Лучший из них – двигатель ВАЗ 21179 (объемом 1,8 литра).

Шум и вой коробки передач, при пробеге 7000 км заменили, новая шумит и воет сразу же.

Если замена коробки не “вылечила” вашу проблему, то, скорее всего, источник шума и воя другой. Рекомендуем обратиться на СТО для более тщательной диагностики источника повышенного шума и устранения дефекта, и сообщить на клиентскую линию 8-800-700-5232.

4lada.ru

Особенности

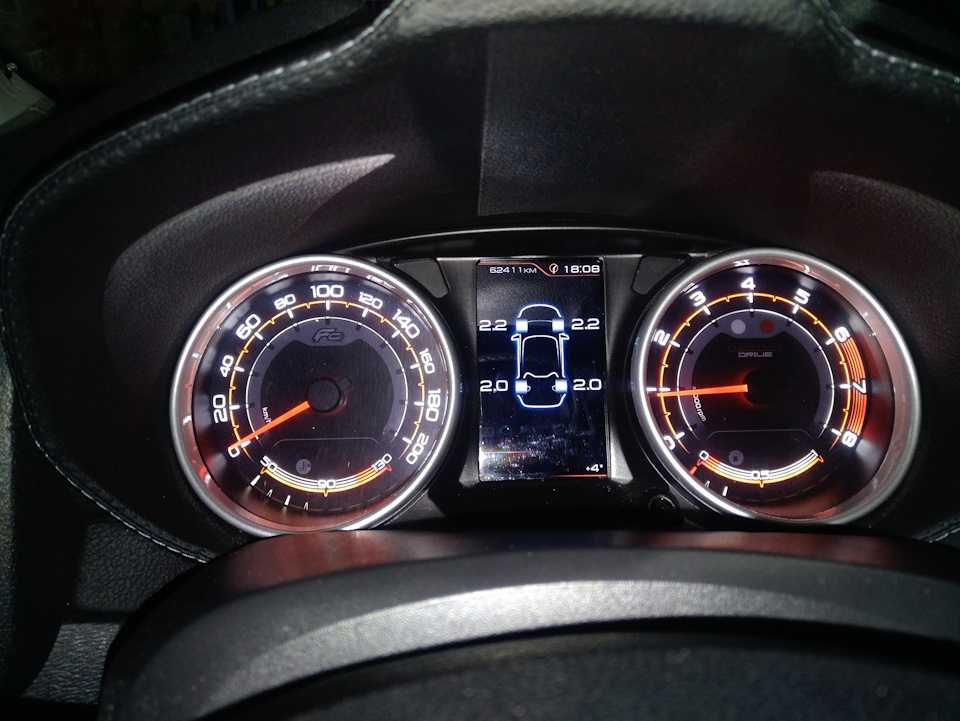

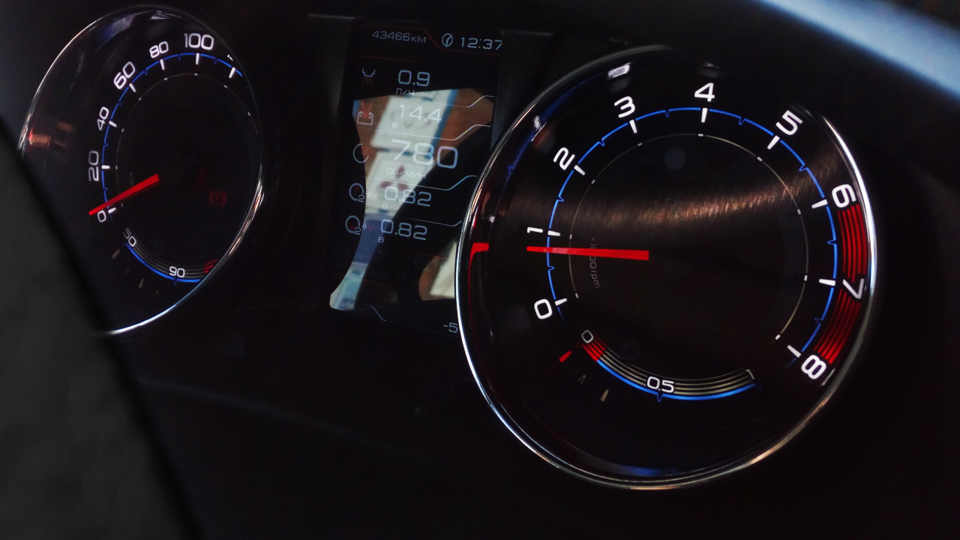

Внешний вид такой приборки просто роскошный – смотрится она стильно и дорого, сразу выделяя салон вашего X Ray.

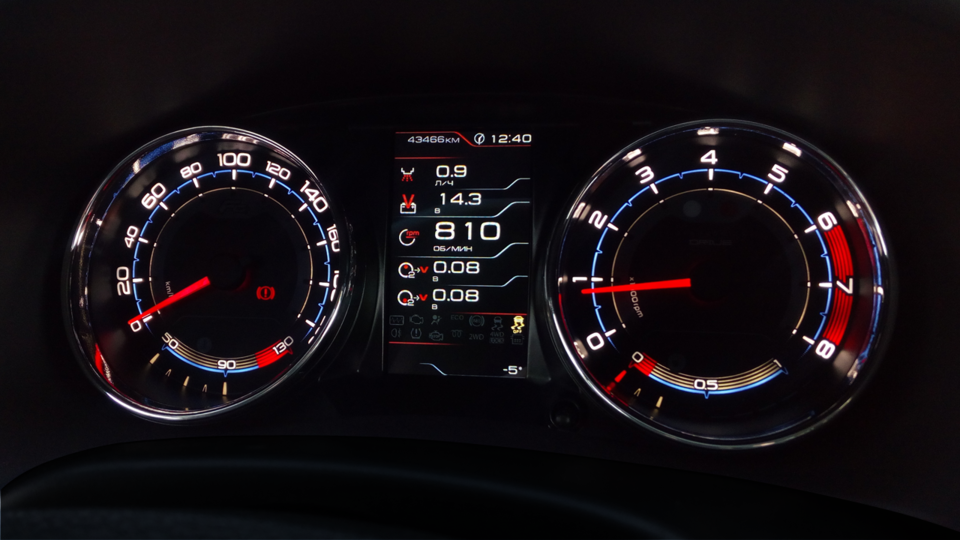

Она располагает 4.3-дюймовым дисплеем, сработанным по технологии TFT

Кроме того, одновременно на ней может высвечиваться сразу 5 показателей, что делает считывание информации еще более быстрым и удобным, а во время езды на высокой скорости это немаловажно

Этот компонент для тестирования получил один из «драйвовчан», известный там под ником Valdemar600. Он сразу отметил ряд приятных и полезных моментов:

Красочность – смотрится эта приборная панель куда привлекательнее штатной;

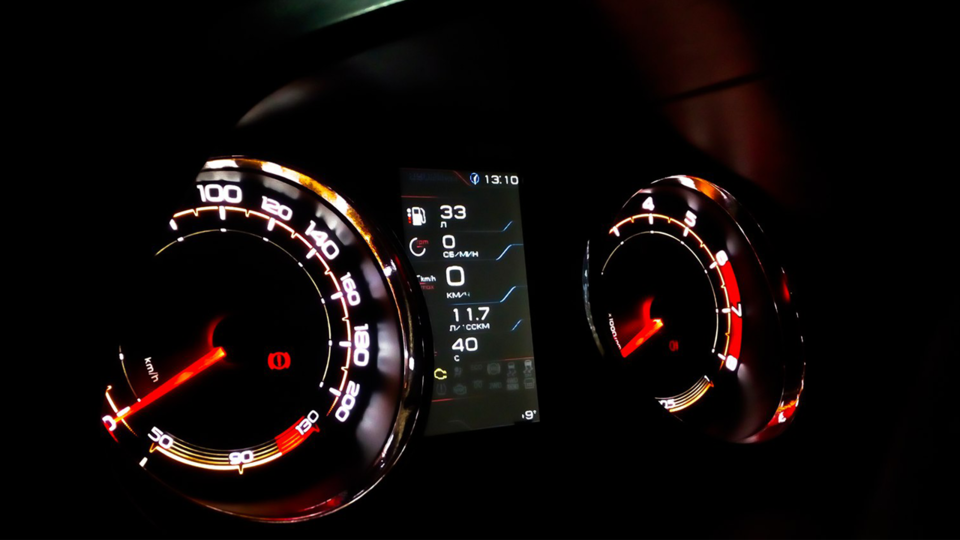

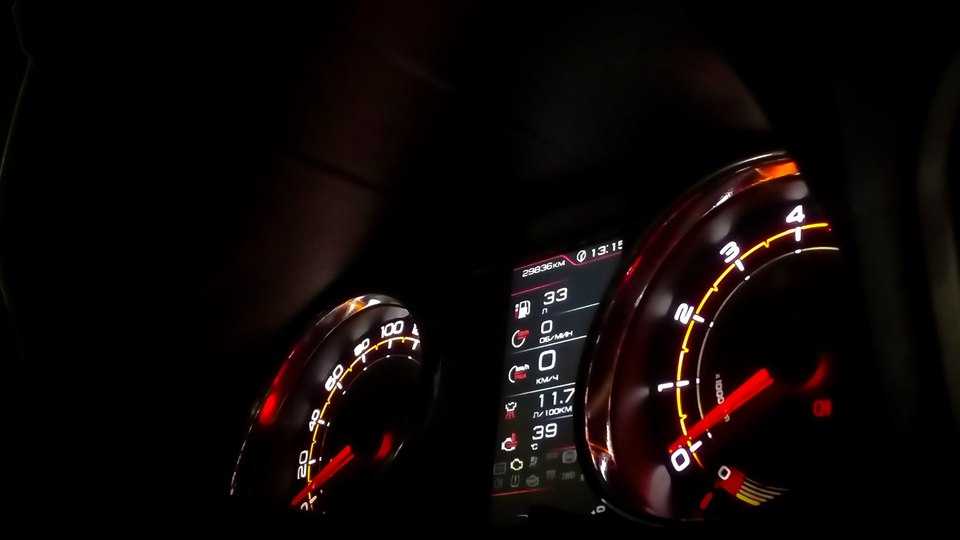

Наличие спортивного режима, который позволяет выводить на дисплей текущие обороты двигателя, а также max обороты во время разгона;
Показатели горючего – расход топлива (мгновенный и средний), а также остаток хода на текущем запасе бензина;
Уровень заряда АКБ;
Календарь – далеко не самый необходимый аспект в данном случае, но он есть;
Техническое обслуживание кроссовера – к примеру, можно поставить уведомление о замене масла;
Возможность выводить индикатор о превышении скорости.

Переходник OBD2 для вывода температуры на магнитолу

Можно вывести температуру двигателя на экран штатной магнитолы Lada XRAY. Для этого потребуется активировать этот режим в магнитоле при помощи программы DDT4ALL, а также установить в разъем OBD-II специальной устройство.

Устройство состоит из:

понижающий стабилизатор напряжения LM2576 LM2596S
плата Arduino Atmega328P Pro mini 16МГц/5В
два CAN ISP ретранслятора MCP2515
плата для заливки скетчей Micro USB CP2102 USB 2.0 UART TTL

Более детально об этом устройстве на странице автора bayserg007. Он же изготавливает его на заказ (цена 1900 рублей).

А какой способ больше подходит для вас? Напомним, на Lada XRAY на руле нет кнопок переключения треков (предыдущий, следующий), но их можно активировать при помощи специального устройства. Еще одна доработка, делающая эксплуатацию автомобиля более комфортной — эмулятор круиз-контроля.
