Вариатор jf015e на автомобилях lada: плавность хода, расход топлива, надежность

Положительные особенности вариатора Jatco

Многие водители задаются вопросом, какой автомобиль лучше взять, с АКПП или МКПП? В отличие от гидромеханической коробки передач, движение на роботе, которое начинается без предварительного прогрева двигателя при низких температурах, является более плавным и ровным, что положительно сказывается на работе трансмиссии.

Вторым преимуществом такой АМТ по сравнению с традиционной коробкой считается экономичность.

Такая трансмиссия имеет еще несколько достоинств, главными из которых считаются доступная цена, большое разнообразие аналоговых запчастей, а также подробное изучение конструкции, рабочих узлов механизма.

Вариаторная коробка действительно заслуживает много похвалы по сравнению с другими вариантами известных трансмиссий. Причиной этому является большое количество обоснований:

плавное переключение передаточного числа, которое благоприятно сказывается на динамике движения при старте или быстром разгоне;
экономный расход топливной смеси;
плавность и ровность езды;
отсутствие минимальной скорости даже при резких подъемах;
простота в техническом обслуживании за счет небольшого веса и простой конструкции, по сравнению со стандартной АКПП.

Также при смене передаточного числа водитель не будет замечать неприятные звуки в работе двигателя, которые обычно возникают у других видах трансмиссий.

Владелец авто может самостоятельно настроить вариатор для того, чтобы обеспечить обороты мотора на минимальном уровне. В результате этого двигатель будет работать практически без шума.

А за счет того, что в конструкции используется двухступенчатый планетарный редуктор, он снижает значение сопротивления в процессе перемешивания трансмиссионного масла. А это, в свою очередь, благоприятно сказывается на его эксплуатационных качествах при низких температурах, когда эта жидкость обычно густеет.

Опыт эксплуатации

До сих пор все выглядело как хвалебная ода новому перспективному агрегату. Но не забывайте — агрегат не нов! Практика использования его на ряде автомобилей альянса Renault-Nissan показала, что с долговечностью далеко не все в порядке. В среднем вариатор JF015E редко работает больше 100 000 км, а в некоторых случаях неприятности могут начаться при «детском» пробеге в 20 000–35 000 км.

Многие детали вариатора изнашиваются намного быстрее, чем на других модификациях этого агрегата без двухступенчатого редуктора. Ремень, вследствие меньших размеров шкивов, сгибается по меньшему радиусу и быстрее изнашивает рабочие поверхности шкивов и боковые контактные поверхности пластин. Наблюдается быстрый износ подшипников, на которых вращаются конусы. И даже посадочные места под подшипники порой разбивает. Все эти процессы дают обильную стружку (продукты износа), которая начинает путешествовать по гидросистеме. Из-за продуктов износа зависает редукционный клапан насоса, создающего давление в гидросистеме. Давление масла все больше «уходит» из допустимых значений, а это сбивает настройку всего агрегата, полностью управляемого гидравликой. Продукты износа засоряют соленоиды гидроблока.

Довольно быстро изнашиваются элементы, соединяющие «половинки» шкива. Часто страдают составляющие планетарной передачи, что практически не встречается на других вариаторах. На части автомобилей с этим вариатором не устанавливают охладитель рабочей жидкости. А ее перегрев может усугубить ситуацию.

Ремонт этого вариатора сложен — за работу редко берутся даже независимые СТО. Зачастую единственный выход из положения, если гарантия на автомобиль уже закончилась, — купить новый вариатор.

Итак, по конструкции главного элемента, регулирующего передаточное отношение, и по фирменному названию, и по документам агрегат, бесспорно, является вариатором. Аббревиатура CVT, от английского Continuously Variable Transmission, дословно означает «постоянно изменяющаяся передача».

Стоит ли опасаться новой версии Иксрея с вариатором? Зависит от того, как вы планируете эксплуатировать машину. Мы уже выяснили, что агрегат проверен на ряде других автомобилей, и, исходя из опыта их эксплуатации, причислить вариатор к наиболее надежным автоматическим коробкам передач, имеющимся на рынке сегодня, к сожалению, нельзя. Но при должном техническом обслуживании и спокойной манере езды, исключающей возможный перегрев охлаждающей жидкости, этот агрегат послужит вам как минимум в период гарантийного срока. А вот «джиповать» на Ладе XRAY Cross с «новым» вариатором не советую — себе дороже. Особенно если выбираете машину всерьез и надолго.

Технические характеристики и цены комплектаций с разными коробками

Создатели данной модели разработали для разных вариантов трансмиссий различные типы моторов. Пятиступенчатая механика выпускается в сочетании с отечественным агрегатом, объем которого составляет 1,6 л, а количество лошадиных сил под капотом — всего лишь 106. Также в паре с ручной КПП может быть укомплектован двигатель японского образца с аналогичным объемом, но мощность у которого является чуть большей — 110 л. с.

АМТ сочетается лишь с одним типом мотора. Агрегат более объемный — 1,8 л. С увеличением размера цилиндров прибавилась и величина мощности данного автомобиля. Она составляет 122 лошадиные силы.

Роботизированная коробка передач

По стратегическим соображениям АвтоВАЗа, Лада Икс Рей была оборудована АМТ вместо автоматической коробки. Первая реакция автолюбителей на этот счет была негативной, но позже на практике робот доказал свою состоятельность и оправдал надежды руководства, заслужив доверие и превосходную репутацию среди автовладельцев. В Lada Xray установлен робот российского производства, который смог превзойти по качеству зарубежные аналоги.

В роботизированную трансмиссию, которая стоит на Lada Xray, были встроены электронные компоненты, которые компенсируют работу сцепления. В новую коробку устанавливаются немецкие актуаторы, а сцепление изготовлено компанией VALEO, имеющей мировую известность. Робот работает в режимах «автомат» и «механика».

Характерные черты робота, установленного на Икс Рей:

имеется защита от неверного переключения;
наличие режимов автомат/механика;
Xray с такой трансмиссией доступен быстрый разгон;
присутствует режим сброса передач;
низкий расход топлива (около 6,5 л по городу);
низкий расход масла;
не требует прогрева даже при очень низких температурах, можно сразу включать и ехать;
автомат, установленный на Xray, самостоятельно подстраивается под стиль езды водителя, нормализуя при этом расход топлива и повышая комфортность езды;
рычаг робота на Xray не создает вибраций, коробка работает бесшумно;
благодаря роботу, Ладе Xray доступен режим буксировки других автомобилей и перевозки прицепов;
передачи на автомате переключаются быстро, без рывков и различных подергиваний.

Недочеты вариатора

Кроме положительных сторон вариатор имеет и отрицательные:

низкий показатель прочности деталей;
необходимость в постоянной замене трансмиссионной жидкости и фильтров;
появление посторонних звуков при работе подшипников;
наблюдаются регулярные неисправности планетарной передачи.

Такой тип трансмиссии имеет и свои недостатки, главным из которых является специфика движения. То есть, на Лада Весте лучше не допускать буксования, быстрого ускорения или резкого нажатия на тормоза, так как агрегат может быстро выйти из строя из-за ускоренного износа.

Также не рекомендуется передвигаться на автомобиле с прицепом или тянуть другую машину на буксире. Это связано с тем, что такая езда значительно увеличивает нагрузку на коробку передач, увеличивая ее износ.

На автомобили Лада Веста подходят трансмиссии, у которых осталось множество недостатков, но только один из них устранен – на валу при входе закреплен роликовый подшипник.

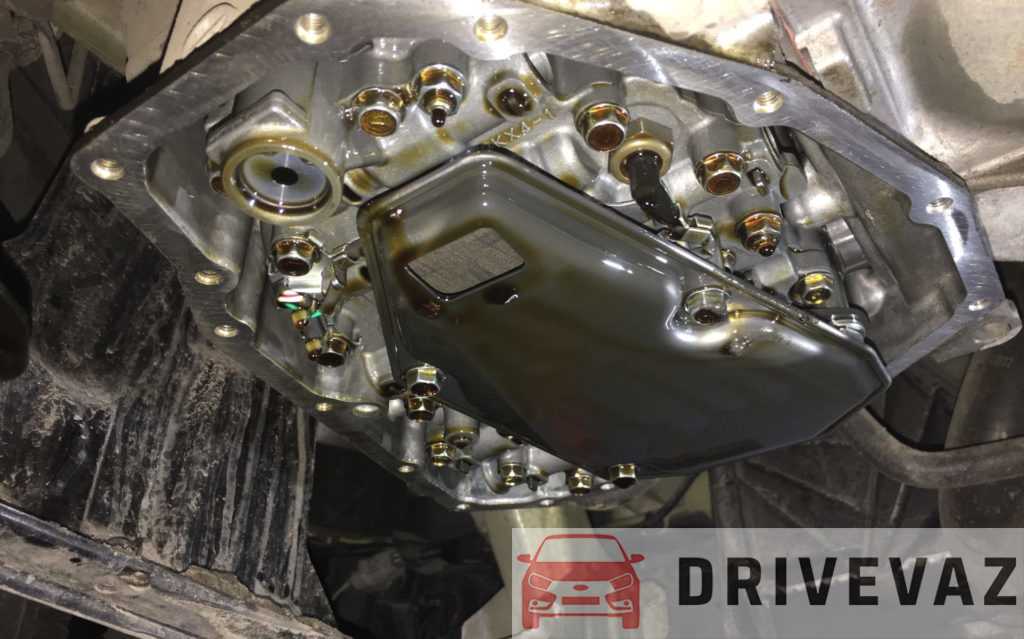

Как проверить вариатор на неисправности?

Трансмиссия, находящаяся в исправном состоянии и работающая на холостом ходу, не должна издавать никаких звуков, чтобы водитель смог услышать работу двигателя. Если имеются посторонние шумы, значит, коробка нуждается в обслуживании. Это считается самым простым способом проведения быстрой диагностики работоспособности устройства.

Тестирование вариатора во время движения считается наиболее информативным. Работа конструкции не должна сопровождаться рывками при движении с места. Ход в этом случае должен быть плавным и ровным. В дальнейшем на дистанции также не должно наблюдаться рывков, что может говорить о заедании ремня.

Чтобы проверить, разбирался ли до этого вариатор, необходимо обратить внимание на состояние болтов и креплений. Наличие потертостей, царапин, зацепок, говорит о том, что трансмиссия ранее подвергалась обслуживанию рабочими инструментами

Но этот факт не означает, что с ней могут быть какие-то проблемы. Главное – обратить на это внимание и поинтересоваться у продавца, какие неисправности были устранены.

Для этого используется специальный щуп, который опускается в емкость с жидкостью. Проверка проводится в двух состояниях, когда масло холодное и нагретое, чтобы определить его вязкость и способность омывать рабочие узлы вариатора.

Акустический комфорт

В салоне Весты с вариатором при движении в городе раздражают звуки работающего поворотника, он очень громкий и звук неприятный. Также замечаешь щелкающее реле дворников справа, где-то под панелью. Если нажать на газ, то на первый план выходит шум двигателя, по сравнению с предыдущей тишиной это может и пугать. А когда катишься в пробке, слышно поцокивание шипов.

Когда дали подменный автомобиль с АМТ — здравствуй юность, здравствуй вой! На АМТ при неспешном движении ты не обращаешь внимание на звуки указателя поворотов или реле. Намного больше интересных звуков издает коробка

Только «ууу», вой подшипника. Характерный вазовский.

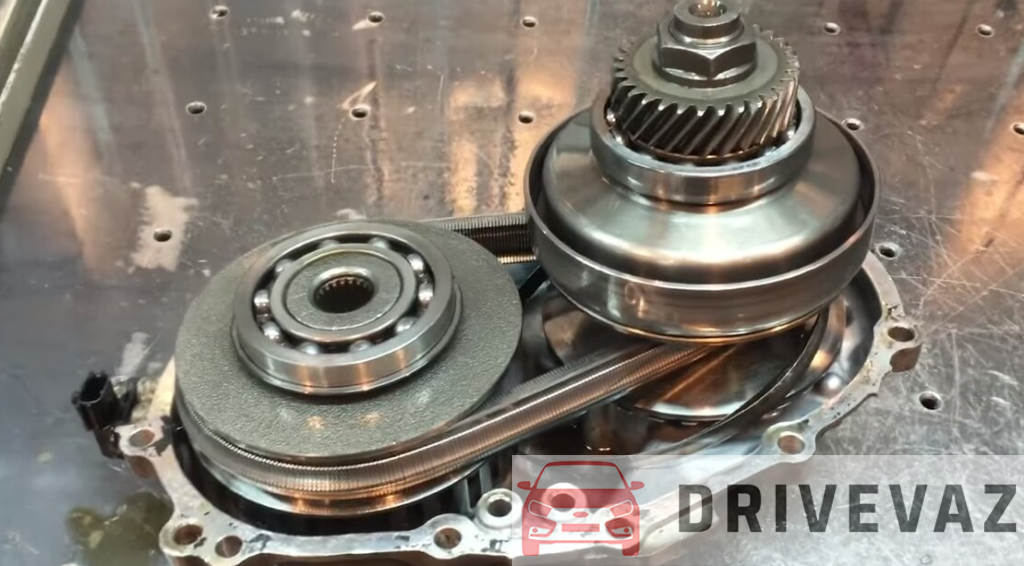

Конструкция и принцип работы вариатора

Вариаторная коробка передач оснащена виртуальными передачами, которые создаются на уровне программы.

В трансмиссии Лада Весты работает клиноременная передача, редуктор с двумя ступенями и шестернями, а также гидротрансформатор. Передача образуется двумя шкивами, которые соединяются друг с другом ремнем, имеющим клиновидную форму.

После образования передаточного числа оно поступает к ведомому шкиву, имеющему соединение с колесами и приводами.

Принцип работы вариатора заключается в следующем:

Когда начинается движение, происходит разведение конусов ведущих шкивов и соединение ведомых. В такой ситуации мотор имеет минимальную нагрузку.
Когда скорость увеличивается, наблюдается обратный процесс. Вследствие чего значение передаточного числа уменьшается, что благоприятно сказывается на снижении тягового усилия. При этом смещение шкивов происходит в результате действия пружин и увеличения центробежной силы.

Устройство вариатора представлено механизмом, отвечающим за передачу крутящего момента и отсоединения КП от мотора, самим вариатором, конструкцией, предназначенной для движения задним ходом, и системой управления.

Основными структурными элементами конструкции являются редукционные клапаны, соленоиды, гидроблок, слайдер, ремень, торкдрайвер и его рабочие элементы, втулка, ролик, и др. Гидроблок при этом выполняет одну из главных задач – максимально плавная передача усилия, без каких-либо остановок и рывков. Именно поэтому ресурс эксплуатации вариатора увеличивается.

Цены

Classic / Optima — 846 900 рублей
Comfort — 889 900 рублей
Luxe — 939 900 рублей

Если сравнить цены с Lada XRAY Cross с МКПП, то доплата за вариатор составляет ровно 50 000 рублей.

Напомним, ранее АвтоВАЗ рассказывал про плюсы и минусы вариатора.

Ключевые слова: Lada XRay cross | вариатор | двигатель lada xray | коробка передач lada xray

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

На АвтоВАЗе рассказали о планах на беспилотники и электрокары

Установка омывателя камеры заднего вида на автомобили LADA

Фото салон Лада Веста Luxe (серийный авто)

Как поменять лампочки в фаре Лада Веста и XRAY

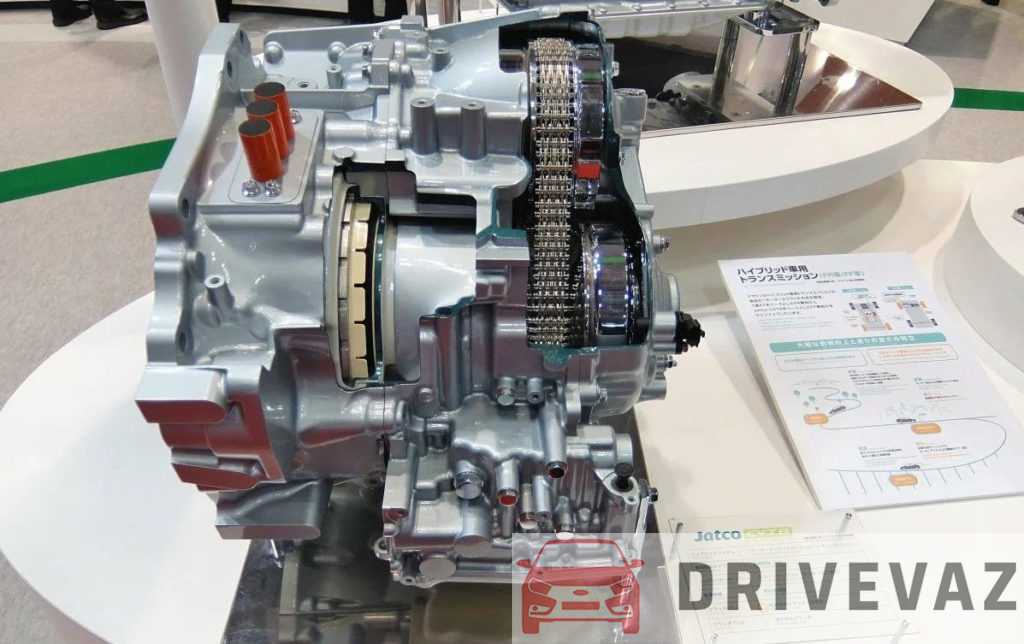

Конструктивные особенности

Начнем с того, что гидротрансформатор действительно есть. Только он есть у всех современных вариаторов и, по сути, выполняет роль сцепления, позволяя остановить автомобиль, в то время как селектор коробки передач остается в режиме drive. При этом модель JF015E немного отличается от прочих вариаторов фирмы Jatco.

У агрегата Jatco JF011E, который ставили, к примеру, на Nissan X-Trail, гидротрансформатор передает вращение планетарному механизму, обеспечивающему возможность движения вперед и назад. Дальше крутящий момент приходит на пару раздвижных шкивов, соединенных гибким стальным ремнем. Это и есть устройство, меняющее передаточное отношение между ведущим и ведомым валами. От последнего приводится главная пара. Дальше только дифференциал, приводы и колеса. А у модели JF015E планетарный механизм обеспечивает не только задний ход, но и два передаточных отношения на переднем ходу.

Гидротрансформатор сразу приводит ведущий шкив вариатора, а ведомый соединен с планетарной передачей, обеспечивающей задний ход и две ступени для движения вперед. Такая схема позволила значительно уменьшить размеры конусов и, соответственно, общие габариты вариатора.

Одно передаточное отношение реализуется при низкой скорости автомобиля и высоких оборотах двигателя. Другой режим — большие скорости движения машины и малые обороты мотора. Эти два режима могут пересекаться при средних соотношениях скорости и частоты вращения двигателя. Выбор осуществляет электронный блок и с помощью подачи жидкости под давлением включает тот или иной пакет фрикционов. Система ASC подбирает наилучшее передаточное число во время движения, при разгоне и торможении. Все это позволило слегка уменьшить средний расход топлива, особенно при езде по городу.

Резюмируя, можно сказать, что вариатор JF015E — современный, достаточно компактный и эффективный агрегат. Однако любое усложнение конструкции, как правило, приводит к снижению надежности и долговечности. Так что же с надежностью на самом деле?

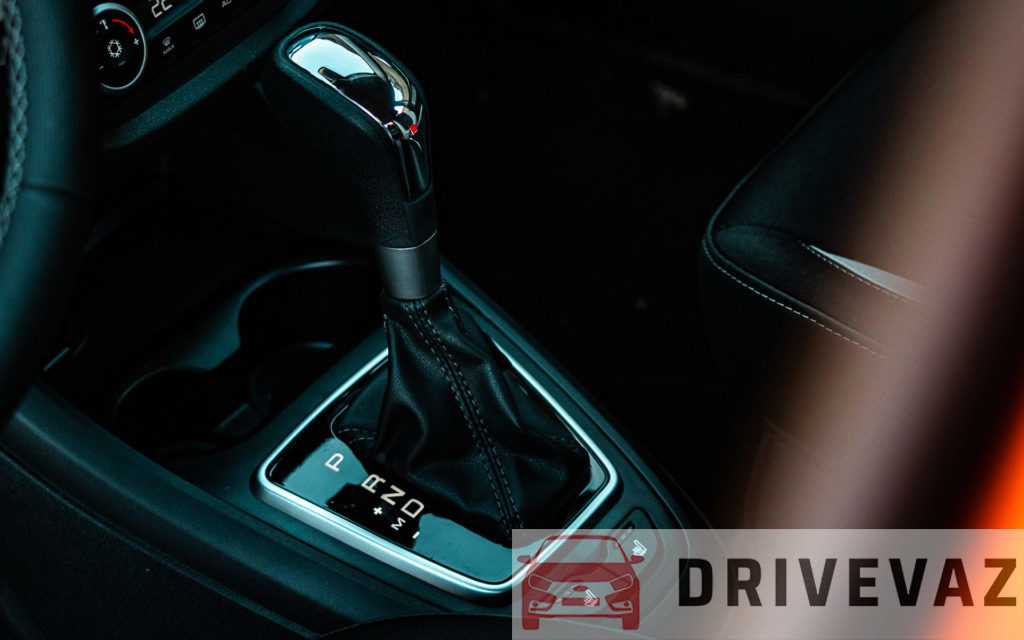

Как едет Веста с вариатором

В ходе тест-драйва Lada Vesta с вариатором были выявлены следующие особенности:

Есть ползущий режим (в режиме «D» автомобиль сам начинает плавное движение при отпускании педали тормоза).
При разгоне есть имитация переключения передач (при обычной езде переключение происходит на 3500 — 4000 об/мин, при полном газе — после 5000 об/мин).
Нет монотонного воя двигателя при разгоне, который не нравится многим владельцам автомобилей с вариатором.
«Переключение передач» происходит без малейших рывков.
В ручном режиме переключения «M» есть 6 виртуальных передач.
В ручном режиме виртуальная передача автоматически скидывается на 1-ую при остановке.
В ручном режиме виртуальная передача автоматически переключится при 5500 об/мин (на 500-800 об/мин выше, чем в режиме «D»).
Разгон Lada Vesta SW Cross до 100 км/ч с одним пассажиром и полным багажником занимает 16 секунд, без пассажира — 13,4 секунды (по паспорту 12,2 секунды).
Разгон седана Lada Vesta Cross до 100 км/ч составил в одну сторону 12,7 секунд, в обратную 13,7 (по паспорту 11,3 секунды).

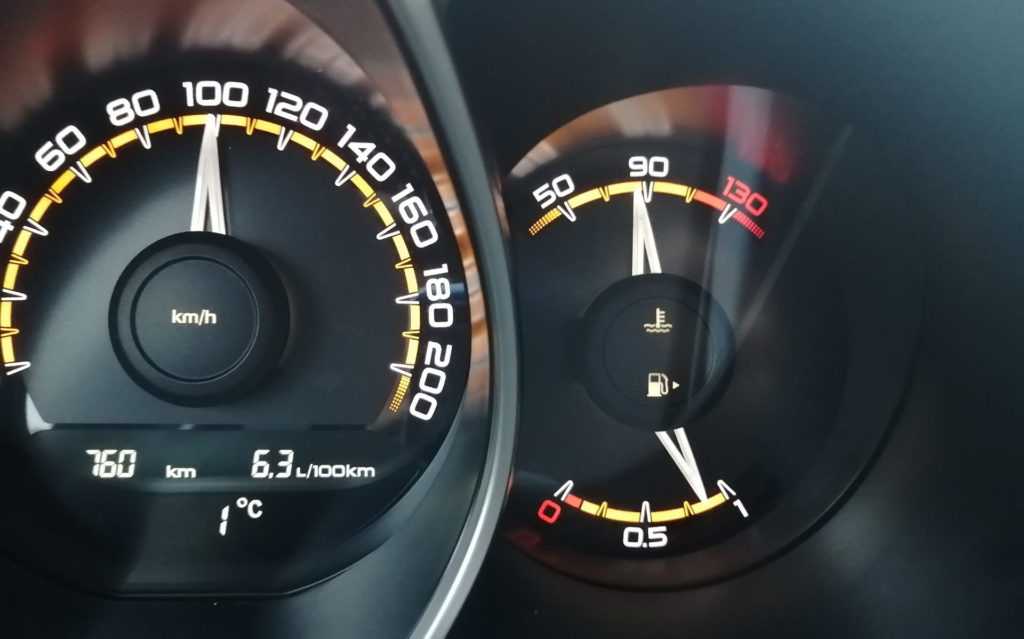

Расход топлива в рамках довольно активных горных тестов не превысил 10.3 л/100км.
Настройки вариатора удерживают обороты двигателя на низком уровне, это позволяет мотору работает более тихо по сравнению с другими трансмиссиями (на скорости 120 км/ч у вас на тахометре будет 2000 об/мин).
При резком старте чувствуется небольшая задержка перед началом движения.
Возможности торможения двигателем на машине весьма ограничены, ощутимого замедления не возникает.
За счет появления новых карданных шарниров одинаковой длины, теперь при разгоне, особенно на плохом покрытии, руль уже не вырывается из рук, да и стабильности при экстренном торможении стало больше.
Вне асфальта автомобиль чувствует себя очень неуверенно (машина с трудом ползёт даже по травянистому склону с мягким верхним слоем, не говоря уже о движении по разжиженной грунтовке или скользкой гравийке).
Преодолевать крутые подъемы лучше ходом. Если остановиться на такой горке, то вариатор иногда бунтует – при старте с места размыкает сцепление и отказывается ехать дальше.
Запаса по обгонам на скоростях выше 120 км/ч маловато, особенно на горных трассах. На равнинах ситуация лучше, но не глобально. Даже в ручном режиме кажется, что едешь в режиме ECO.

В целом все просто, понятно и практично. Для города Весты с вариатором хватит с головой, а вне асфальта автомобиль чувствует себя очень неуверенно. А вам приходилось ездить на Lada Vesta с вариатором? Какие отзывы и впечатления можете оставить?

Некоторые особенности брались из данных тест-драйва колеса.ру и artemspec.

Особенности эксплуатации бесступенчатой трансмиссии

Никогда не пытайтесь во время движения перевести рычаг переключения передач в режим парковки. Это приведет к серьезным механическим повреждениям и потере управляемости автомобиля. Для предотвращения интенсивного износа деталей коробки передач, рекомендуется после запуска двигателя дать время не менее 30 секунд. Масло в КПП должно попасть под давлением на все смазываемые поверхности.

Буксировка автомобиля на 4 колесах с неработающим мотором недопустима. При выключенном двигателе не работает система смазки вариатора. Рекомендуется избегать пробуксовок, резких ускорений и торможений. В этих режимах идет интенсивный износ деталей коробки. В среднем ресурс вариаторной автоматизированной коробки составляет 150-200 тысяч км. В реальности это зависит от стиля вождения и условий эксплуатации.

Какие трансмиссии устанавливаются на Ладу Весту?

До недавнего времени производитель устанавливал на автомобиль обычную «роботизированную» механическую коробку», имеющую одно сцепление.

Использование такой трансмиссии усложнило процесс управления машиной в несколько раз, коробка долго переключалась, а машина могла останавливаться во время езды. Поэтому со временем Лада Веста усовершенствовалась новым бесступенчатым вариатором.

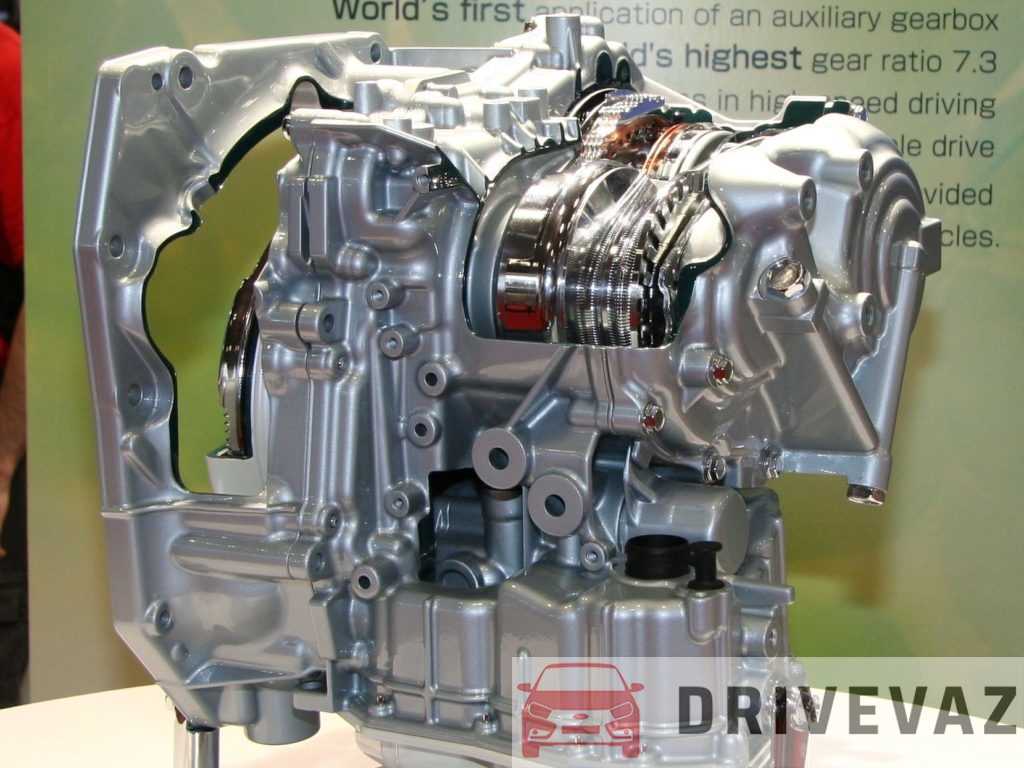

Трансмиссия Jatco JF015e – это разработка японского концерна. Она представляет собой бесступенчатый гибрид классического автомата, который дополняется двухступенчатым вариатором.

За счет того, что коробка имеет 2 передачи планетарного типа, появилась возможность уменьшить размеры конусов, их вес и общие параметры трансмиссии.

Данная конструкция имеет следующие технические особенности:

тип трансмиссии – классическая с 7 передачами, имеет обозначение CVT-7;
крутящий момент машины – до 160-165 Нм;
подлежит техническому обслуживанию (замене масла и фильтра) каждые 35-40 тыс. км пробега;
объем смазки – 7,2 л;
ориентировочный ресурс составляет 160 тыс. км.

В качестве альтернативы данного вариатора может использоваться робот АМТ, имеющий только одно сцепление и созданный на базе механической коробки ВАЗ-2181 с 5 ступенями.

Динамика

1.8л с АМТ едет лучше вариатора, но только на принудительно включенной третей передаче с 2000 об/мин до отсечки. А первые две передачи настолько короткие, что не успеваешь ощутить разгон, как уже идет переключение. На 4 передаче уже нет такой большой разницы подхвата по сравнению с вариатором. Плюс, на АМТ связь педали газа и двигателя прямая, все как на механике. Отклик прямолинейный, это плюс. Но все портит коробка с ужасно подобранными числами, малое количество передач, супер долгие переключения с громадными провалами и местами тупой алгоритм.

Когда пересаживаешься с АМТ на вариатор, то первое чувство при нажатии на газ: почему автомобиль не разгоняется так быстро, но этого достаточно, чтобы ехать в потоке. В потоке на машине с вариатором удобней, нет потерь при переключениях, нет провалов тяги. При обгоне не стесняйтесь нажимать педаль газа в пол. Не нужно бояться, с коробкой или двигателем ничего не случится, электроника бережет силовой агрегат. При кик-дауне вариатор отработает максимально быстро и эффективно, выбрав нужные обороты. Если по трассе с 80 км/ч обгоняешь фуру, то к концу маневра скорость уже за 130 км/ч.

Нюансы

На Весте мне нравится кататься больше, чем на Икс Рей с автоматической трансмиссией. Лада Веста имеет меньший дорожный просвет, ниже центр тяжести, лучше стоит на дороге. По моему мнению у Весты лучше рулежка в своем классе. Она четкая и информативная.

У данной трансмиссии есть ручной режим. Но я не считаю его особо полезным. При движении в ручном режиме вариатор все равно сам повышает или понижает передачи в зависимости от скорости и нагрузки на трансмиссию. Единственный плюс я вижу в том, что, если планируешь совершить обгон, можно заранее включить пониженную передачу и совершить уверенный маневр.

По поводу мощности некоторые говорят, что машина слабо разгоняется. Это вполне закономерно – двигатель мощностью 113 л. с. изначально не претендует на какую-то высокую разгонную динамику. Мне кажется, что для города его достаточно.

Про двигатель

Renault-Nissan HR16DE (1.6 л, 113 л.с.) уже знаком нам как H4M, т.к. ранее устанавливался на Lada XRAY.

Главные отличительные особенности этого мотора:

алюминиевый блок цилиндров;
цепной привод ГРМ (нет необходимости в замене);
система автоматического изменения фаз газораспределения, которая улучшает наполнение цилиндров двигателя на всех режимах работы;
отсутствие гидрокомпенсаторов (придется регулировать клапана каждые 80 тыс.к.м.)

Технические характеристики:

Максимальный крутящий момент — 152Нм/4000об.мин
Максимальная скорость — 170 км/ч
Разгон до 100км/ч — 12,2 сек
Расход топлива в смешанном цикле — 7,4 л/100км

Двигатель HR16DE/H4M также устанавливается на иномарки: Nissan Note, Nissan Tiida, Nissan Qashqai, Nissan Sentra, Nissan Juke и др. Он хорошо зарекомендовал себя среди владельцев этих машин и является среднестатистическим мотором.

Полста сверху

Доплата за вариатор на Весте относительно механической коробки составляет 50 000 рублей (за робот на любой вазовской модели доплачиваешь вдвое меньше). АВТОВАЗ к запуску Весты с CVT пересмотрел набор и состав комплектаций, так что прайс-лист новый.

Jatco ставят даже на самые дешевые модификации. Минимум — 736 900 рублей за вариаторный седан, максимум — 982 900 рублей за SW Cross с вариатором и всеми опциями. Конкуренты дороже в среднем на 80 000–120 000 рублей при схожей мощности и близком уровне оснащения.

Машины с роботом АМТ выбирали лишь 9% покупателей Весты. А у Kia и Hyundai почти три четверти продаж составляют версии с автоматической коробкой: даже в бюджетном сегменте люди готовы доплачивать за комфорт.

Теперь у Лады появились возможности для роста. Маркетологи рассчитывают довести долю версий с вариатором как минимум до 30%.

Эксплуатационный срок вариатора на Lada Vesta

Ресурс вариатора, установленного на Лада Весте, практически идентичен этому показателю, присущему Nissan Juke, и составляет приблизительно 100 тыс. км пробега. Но для того, чтобы сохранить этот показатель в норме или же добиться его увеличения, следует внимательно относиться к техническому обслуживанию детали и ее периодической диагностике.

Сотрудники автосервиса рекомендуют проводить эту процедуру хотя бы 1 раз на 45 тыс. км пройденной дистанции. Но согласно информации, которая указывается в технической документации, эту замену рекомендуют проводить только после прохождения пути 120 тыс. км.

Главное условие – процедура должна быть полноценной, то есть необходимо провести 3 замены, заменить фильтрующие устройства тонкой очистки и промыть фильтр грубой очистки.

Также не стоит при этом забывать о частицах и мусоре, которые могут прилипнуть к двум магнитам в поддоне. Еще один момент заключается в жидкости, которая рекомендуется к применению, – NS-2, NS-3.

Ну и не стоит забывать про бережную эксплуатацию автомобиля и всех его рабочих узлов. Для этого не следует газовать на старте, не буксовать длительное время на участках с неровной поверхностью, в грязи, а в летнюю жару – стараться не нагружать вариатор.
