Владельцы отечественных автомобилей знают,  что они во многом уступают зарубежным по комфорту, надежности и функциональности. Многие владельцы таких машин, поездив на них какое-то время, ищут замену. Ведь сегодня на рынке есть множество возможностей приобрести транспортные средства из многих стран — как новые, так и с пробегом, о чем подробнее можно узнать по ссылке. Там же есть возможность подобрать авто по тем параметрам и цене, которые подходят лучшее всего.

В крайнем случае можно заняться тюнингом старой «железной лошадки». О том, что и как можно улучшить — читайте далее в статье.

Экран

Очередная волна возмущений обрушилась на один из модулей мультимедийной системы Lada Vesta, а именно сенсорный экран. Резистивный тип сенсора не пришелся по вкусу многим автовладельцам. И это не только в Весте — такие панели давно используются в иномарках и последних моделях ВАЗ. Резистивный тип сенсора можно по праву считать самым удачным вариантом применения в автомобиле, так как у него существует ряд преимуществ. Он не реагирует на смену температурных и атмосферных условий.

Нажатия можно совершать любым (но только не острым) предметом, что непременно удобно, так как в движении не всегда предоставляется возможность уделить внимание только магнитоле. Например, вы только что сели в автомобиль в тридцатиградусный мороз. Завели, включили печку — но перчатки как-то неохотно снимать

А последний выпуск новостей по радио или прогноз погоды послушать хочется. Вот здесь резистивный тип экрана и проявляет себя с лучшей стороны. Можете спокойно щелкать пальцем по экрану, не снимая перчаток

Завели, включили печку — но перчатки как-то неохотно снимать. А последний выпуск новостей по радио или прогноз погоды послушать хочется. Вот здесь резистивный тип экрана и проявляет себя с лучшей стороны. Можете спокойно щелкать пальцем по экрану, не снимая перчаток.

Советы по подбору и установке акустической системы

Для получения более качественного объемного звука рекомендуется использовать систему из двух компонентов. В таких динамиках применяются одновременно высокочастотный твитер и мидбас. С их помощью можно грамотно обустроить звуковую сцену. Такие колонки рекомендуется устанавливать спереди. Сзади устанавливается коаксиальная акустическая система, которая используется для дополнения передней акустики. Установка твитеров потребует проведения дополнительных проводов.

Высокочастотные динамики лучше всего монтировать в треугольник зеркала заднего вида. Если подобная схема покажется слишком затратной, можно обойтись более дешёвой коаксиальной акустической системой. Во всех случаях дополнительных регулировок не потребуется, за исключением настройки эквалайзера.

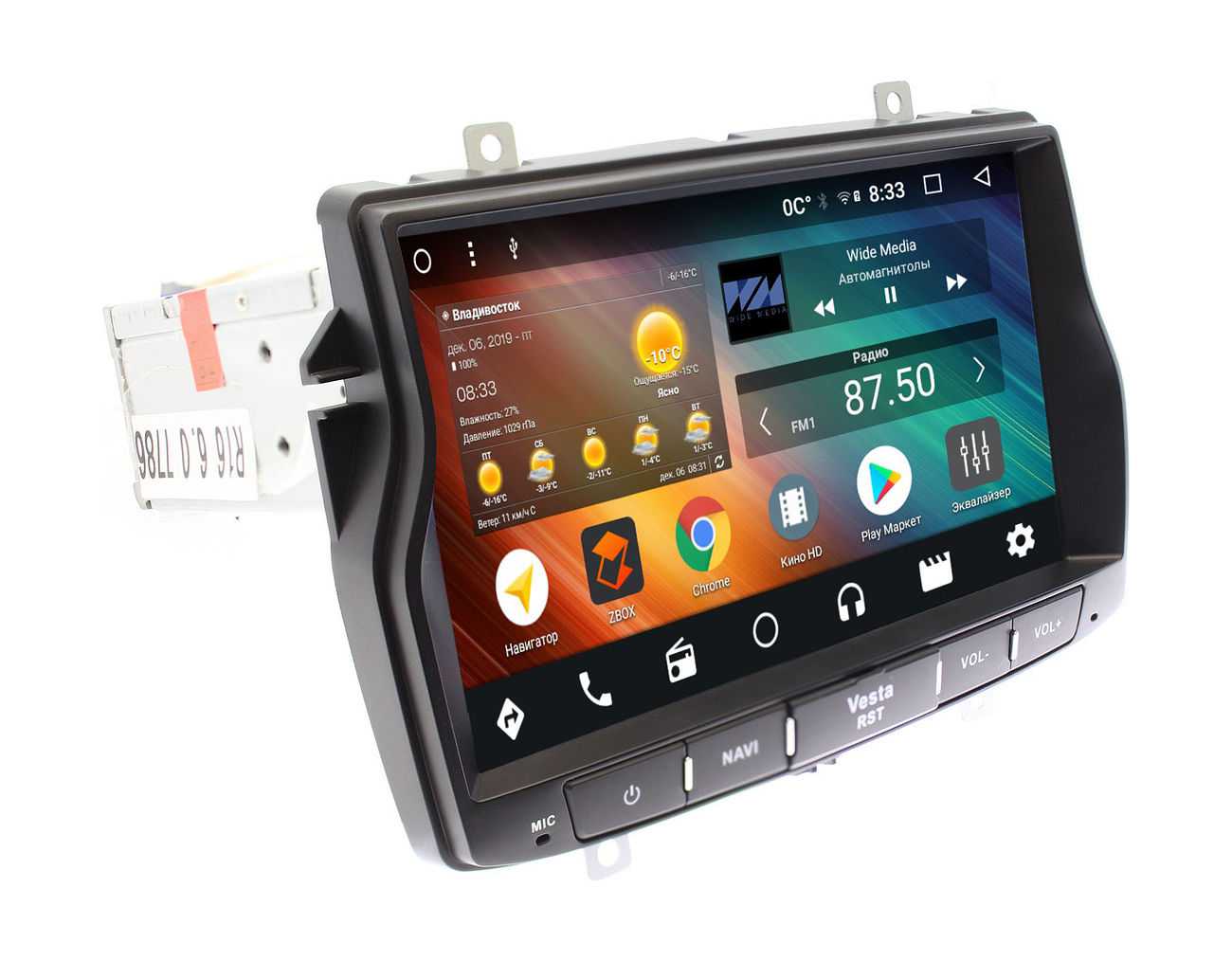

Первые впечатления об экране 2din ММС Android 6 для Lada Vesta (Лада Веста)

Установка звуковых систем на автомобилях Лада Веста под силу даже новичку. Достаточно соблюдать лишь несколько простых правил:

работы по демонтажу проводить максимально осторожно и аккуратно, чтобы не повредить пластик обшивки; производитель уже позаботился об аудиоподготовке, поэтому не нужно самостоятельно подключать и устанавливать разъемы; отрезать стандартные колодки, если они не подходят к новой магнитоле, нельзя, лучше приобрести специальный переходник. Прошивать мультимедийную систему следует только в крайних случаях. Лучше доверить эту процедуру специалистам или обратиться в сервисный центр официального дилера

Лучше доверить эту процедуру специалистам или обратиться в сервисный центр официального дилера

Прошивать мультимедийную систему следует только в крайних случаях. Лучше доверить эту процедуру специалистам или обратиться в сервисный центр официального дилера.

Как Снять Рамку Магнитолы Лада Веста

Установка 2 дин радио в Лада Веста

Счастливые хозяева Лада Веста поднимая классический, или даже удобный, вопрос о музыке в машине.

Сегодняшняя китайская индустрия предлагает множество мафо: мирских и самых распространенных. размер кадра 1 дин, огромный с экраном 6-7 дюймов (размер кадра 2 дин); оба могут быть дисковыми и бездисковыми. Огромное количество мировых брендов предоставляют вам самый широкий выбор магнитофонов с точки зрения функциональности и цены.

В нашем случае вопрос сводится к стандартному размеру: 1 дин или 2 дин. Мы все видели великолепные новости с огромным очным мафоном. Учитывая очень удобное расположение сиденья мафона (сверху и в центре панели), хорошая обзорность как для водителя, так и для переднего пассажира (сзади тоже не очень хорошо видно), большой 2 Din-мафон с 7-дюймовым экраном , Вы можете иметь камеру для него. вид сзади соединение.

Но как установить 2 дин мафона, учитывая «особую» форму штатного сиденья.

Лада Веста. Разборка мультимедийных чехлов и центральных перегородок.

Где ты взял УЧРЕЖДЕНИЕ МАГНАТОЛИ ЛАДА ВЕСТА ЛАДА ВЕСТА на Android MMS Android.

Рамка отличное качество, изготовленное методом литья под давлением. Материал — пластик АБС. Цвет рамки темно-серый, очень хорошо сочетается с материалом центральной консоли Lada Vesta.

С помощью этого кадра вы можете установить любое 2-х дин радио на свой Лада Веста независимо от конфигурации вашего автомобиля.

Процесс установки не будет легким, но результат того стоит.

Чтобы установить 2 din радио в Лада Веста, необходимо:

1. Снимите декоративную розетку или рацию (если есть)

Для удобства рекомендуем соблюдать осторожность взлетать боковые воздушные дефлекторы

2. Взлетать Установленная на заводе центральная панель.

3. Попробуйте установить новую раму на 2 кадра.

5. Попробуйте корзину с 2 динозаврами. Повторите шаг 4, если необходимо.

6. Вставьте и закрепите раму адаптера, чтобы установить радиостанции 2 din, а также декоративную центральную панель с дефлекторами.

7. Установите корзину. Проверьте всю проводку для нового радио 2 din (питание, провода динамиков, линейные усилители к усилителям, антенные провода)

8. Установите рекордер. Проверьте его работу.

9. Установите 2-прямоугольную прямоугольную раму радиоприемника, для которой в раме адаптера имеется специальное углубление для установки радиостанции 2 din.

10. Включите радио и наслаждайтесь хорошей музыкой.

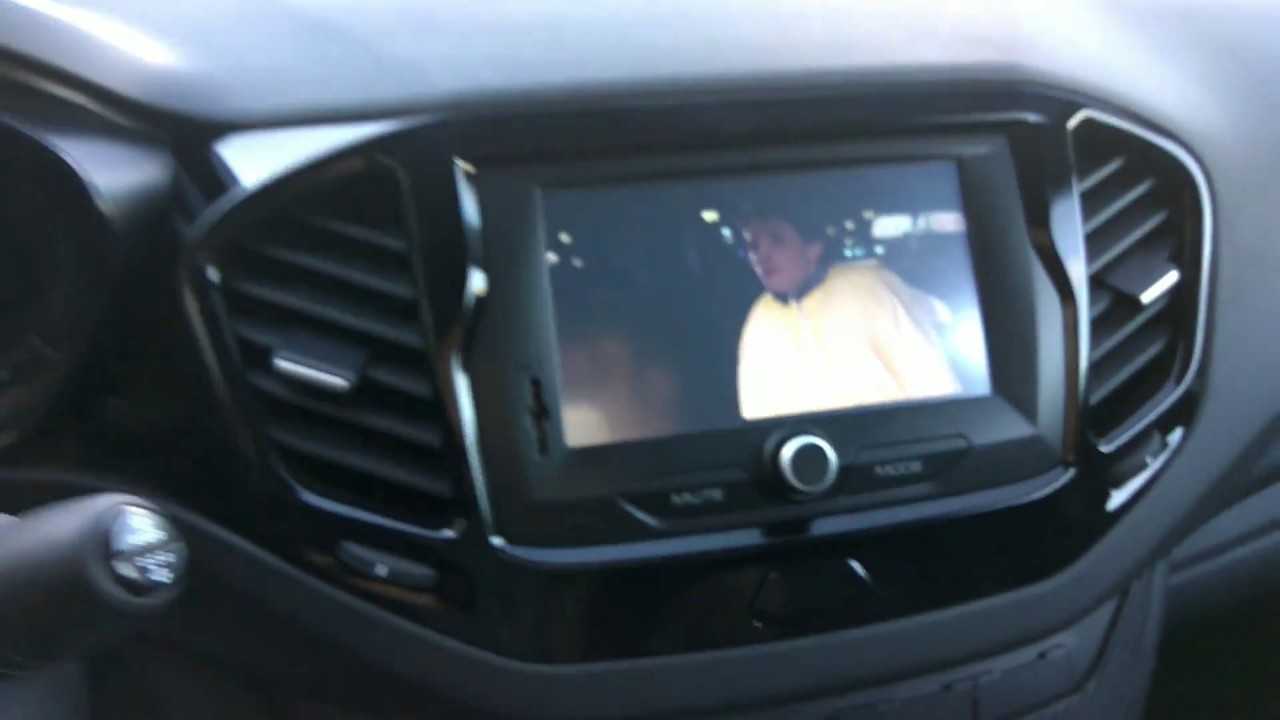

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида. ММС на Ладе Весте находится в центральной верхней части консоли и дополняет обновленный современный дизайн. Система комплектуется неплохой начинкой со следующими характеристиками:

  • процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
  • ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
  • внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
  • внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
  • блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
  • WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
  • цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
  • аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
  • контролер питания MPS MP4570 Automotive Power Systems;
  • TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
  • TJA1042 high-speed CAN transceiver;
  • контроллер CAN и K-Line Freescale S9S12G96F0CLF;
  • контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

  • семидюймовый сенсорный экран;
  • клавиша «Mode» – выбор режимов;
  • «MUTE» – отключение всех звуков;
  • регулировка громкости – однократное нажатие включает или отключает устройство;
  • микрофон для возможности разговора по телефону без рук – Handsfree;
  • «Reset» – кнопка перезагрузки устройства;
  • слот для считывания съемной SD-карты;
  • разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
  • разъем AUX для подключения наушников или внешних звуковых устройств.

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

  • управление уровнем громкости;
  • выбор режимов воспроизведения файлов и радио;
  • отключение всех звуков;
  • кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

  • SDHC не более 32 гигабайт;
  • SD не более 4 гигабайт;
  • USB 2.0 и 3.0 не более 64 Гб.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

  • кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
  • кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Режим камеры заднего вида

Камера заднего вида активируется автоматически при включении заднего хода автомобиля. При этом происходит неполное приглушение звука. Впрочем, как и должно быть. На экране есть разметка, которая помогает более точно определить расстояние до препятствия.

  • а – зеленая пунктирная отметка. Соответствует расстоянию 4,5–4,6 метра пространства от бампера автомобиля;
  • b – желтая поперечная отметка. Должна соответствовать расстоянию 1,3–1,4 метра пространства от бампера автомобиля;
  • c – красная поперечная отметка. Соответствует расстоянию 0,3–0,4 метра пространства от бампера автомобиля.

Штатная магнитола Lada Vesta с навигацией: обзор, технические характеристики

Штатная автомагнитола с навигатором оснащена мультимедийным экраном. Внешние кнопки по бокам отсутствуют, внизу расположилась вращающаяся ручка и кнопки Mute и Mode.

На руль вынесены 3 пары клавиш:

  • со стрелочками и изображением трубки для пролистывания файлов и песен, а в режиме «Телефон» – для управления звонками;
  • дублирующие Mode и Mute;
  • регулирующие громкость звука.

Штатная магнитола Lada Vesta с навигацией.

Можно управлять мультимедийной системой, не отвлекаясь от дороги. Загрузка и отключение ММС происходят автоматически, при повороте ключа в замке зажигания.

Начинка системы

Установленное программное обеспечение – Windows CE. Для работы ПО нужен небольшой объем памяти (32 Кб). Объем оперативной памяти штатной ММС составляет 256 МБ.

Процессор не самый быстрый, но его мощности хватает для обработки GPS и Glonass сигналов. Под прошивку выделено 2 ГБ внутренней памяти, еще 8 ГБ предназначены для хранения карт.

Экран и меню

Экран размером 7 дюймов оснащен технологией TouchScreen. Производители Весты выбрали резистивный дисплей, способный работать без сбоев при отрицательных температурах и в жару. Из минусов этого типа экранов – прикосновения пальцами распознаются слабо. Приходится использовать стилус или замещающий его предмет.

Владельцы Весты жалуются на неудачное расположение экрана: дисплей размещен под углом, изображение не рассмотреть, если панель освещается солнцем.

Размеры иконок крупные: кнопки сгруппированы на отдельных вкладках. На одной доступно управление радио, аудио, телефоном и навигация. На вторую перенесены фотографии, видео и кнопка активации разъема AUX.

Разъемы и поддерживаемые карты, форматы

Устройство мультимедиа на Весту с навигацией включает в себя:

  • разъем под SD-карту (объем носителя не менее 1 Гб, верхний предел 4 (SD) и 32 (SDHC) Гб);
  • USB-порт (объем памяти подключаемого устройства до 64 Гб);
  • AUX-порт;
  • блок связи по Bluetooth.

Максимальная сила тока для подзарядки телефона – 1,5 А. Чем больше файлов на устройстве, тем дольше будет считываться информация (увеличивается время загрузки). Есть ограничения по числу корневых папок (не больше 4). Максимальный объем: 1024 файла и 256 папок.

На внешние подключаемые устройства нельзя закачивать bin-файлы. Такой формат у прошивки. Автомагнитола начнет обновляться и перестает работать.

Режимы

На магнитоле автомобиля Lada Vesta 8 режимов:

  1. Радио. Поддерживаются FM и AM модуляции. Есть функция автопоиска. Штатная ММС Весты запоминает до 8 радиостанций. При включенном режиме «Радио» на экране отображается наименование принимаемой волны.
  2. Аудио. Позволяет воспроизводить музыку с SD-карты, флешки или принимаемую через Bluetooth. Звук регулируется на эквалайзере. Забиты 6 стандартных настроек (джаз, рок и другие). Воспроизводятся форматы музыки Mp3, WMA, WAV, FLAC.
  3. Телефон. На магнитолу можно загрузить записную книгу смартфона, тогда при входящем звонке на экране будет высвечиваться номер телефона и установленное фото абонента. В салоне действует громкая связь.
  4. Навигация. Позволяет определять местоположение автомобиля, отображать карту и строить оптимальный маршрут. На штатной ММС стоит offline навигатор «СитиГИД 7».
  5. Фотографии. ММС считывает файлы форматов jpeg, jpg, jpe, bmp, gif, png.
  6. Видео. На автомагнитоле проигрываются файлы WMV3 с разрешением 320х240 пикселей. Остановленный на паузе фильм продолжится с прерванного момента даже при выходе в главное меню и последующем возврате в режим просмотра.
  7. ММС начнет воспроизводить файлы с подключенного через соответствующий порт внешнего носителя.
  8. Камера заднего вида. Режим включается автоматически при включении задней передачи. На экране видна разметка, позволяющая определить расстояние до бампера автомобиля с точностью +/- 0,5 метра.

В любом режиме файлы воспроизводятся в порядке записи. Так что настраивать плейлист, просто нумеруя в нужном порядке песни, не получится.

Мультируль

Lada Vesta — первый автомобиль на рулевом колесе, которого появились кнопки, которые дают возможность управлять ММС.

Возможности:

  • Снятие трубки при входящем звонке при подключенном телефоне. В других режимах – пролистывание списка (перебор папок или треков для проигрывания);
  • Аналог нажатия кнопки MODE на лицевой панели ММС;
  • Аналог нажатия кнопки MUTE на лицевой панели;
  • Прекращение разговора при входящем звонке при подключенном телефоне. В других режимах – пролистывание списка (перебор папок или треков для проигрывания);
  • Кнопка уменьшения громкости;
  • Кнопка увеличения громкости.

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида.ММС на Ладе Весте находится в центральной верхней части консоли и дополняет обновленный современный дизайн. Система комплектуется неплохой начинкой со следующими характеристиками:

  • процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
  • ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
  • внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
  • внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
  • блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
  • WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
  • цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
  • аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
  • контролер питания MPS MP4570 Automotive Power Systems;
  • TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
  • TJA1042 high-speed CAN transceiver;
  • контроллер CAN и K-Line Freescale S9S12G96F0CLF;
  • контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

  • семидюймовый сенсорный экран;
  • клавиша «Mode» – выбор режимов;
  • «MUTE» – отключение всех звуков;
  • регулировка громкости – однократное нажатие включает или отключает устройство;
  • микрофон для возможности разговора по телефону без рук – Handsfree;
  • «Reset» – кнопка перезагрузки устройства;
  • слот для считывания съемной SD-карты;
  • разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
  • разъем AUX для подключения наушников или внешних звуковых устройств.


MMC Лада Веста, подключение смартфона, вывод звука при игре на смартфоне на колонки Весты

AUX и USB разъемы расположены возле бардачка в нижней части панели. Благодаря этому подключение внешних устройств стало удобнее.

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

  • управление уровнем громкости;
  • выбор режимов воспроизведения файлов и радио;
  • отключение всех звуков;
  • кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

  • SDHC не более 32 гигабайт;
  • SD не более 4 гигабайт;
  • USB 2.0 и 3.0 не более 64 Гб.


Лада Веста. Лечим MMC и смотрим видео на ходу.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

На съёмном носителе нельзя размещать файлы с расширением .bin. Подобное расширение имеет прошивка мультимедиа. Дублирование может привести к ее выходу из строя или сбоям в работе.

Файлы, поддерживаемые ММС:

  • кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
  • кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Возможности радиоприемника

Режимы:

  1. Режим «Радио» (ручной и автоматический поиск радиостанций)
  2. Режим «Аудио» (прослушивание аудиофайлов с SD-карты, USB-флеш-накопитель или телефона по bluetooth)
  3. Режим «AUX» (Для осуществления воспроизведения аудиосигнала с внешнего источника)
  4. Громкая связь режим «Bluetooth»

Настройка аудиопараметров (коротко нажатием на энкодер №7 в главном меню):

  • Переключение и изменение настроек магнитолы осуществляется вращением энкодера (позиция 7) в следующем порядке: Эквалайзер, Тембр НЧ, Тембр ВЧ, Баланс, Баланс фронт/тыл, Тонкомпенсация, Выход.
  • Есть эквалайзер, настройки которого осуществляются в следующем порядке: EQ ДЖАЗ, EQ ПОП, EQ КЛАССИКА, EQ ВОКАЛ, EQ ПОЛЬЗОВАТЕЛЬ.

Системные настройки (длительное нажатие энкодера №7 в главном меню) позволяют:

Лада веста установка времени на бортовом компьютере

  • установить формат отображения времени (Режим часов);
  • вручную установить текущее время (Установка часов/минут);
  • вкл./выкл. функцию корректировки текущего времени по сигналам RDS (RDS CT);
  • вкл./выкл. функцию автоматического переключения на альтернативную частоту радиовещания (RDS AF);
  • вкл./выкл. функцию поиска радиостанций по заданному типу программы (RDS PTY);
  • вкл./выкл. функцию приема региональных радиостанций (RDS REG);
  • вкл./выкл. СВ-диапазон (AM-диапазон);
  • вкл./выкл. функцию Bluetooth (подключение телефона);
  • вкл./выкл. сигнал подтверждения нажатия кнопок (сигнал);
  • вкл./выкл. функцию шумоподавления (шумоподавление). Влияет только на работу в режиме «Радио»;
  • произвести сброс установок радиоприемника в заводские настройки (заводские настройки). После сброса настройки радиоприемника устанавливаются в соответствии с таблицей 2 (п. 1.2 «Описание органов управления»).

Подводя итоги…

Сравнивая два штатных устройства для данной модели, можно сделать определенный выбор, в пользу второго варианта, с дисплеем. Он гораздо практичней, и не смотря на незначительные минусы, такие как отсвечивание экрана в солнечную погоду он заслуживает большего внимания. Например, для того, чтобы не тянуться руками во время движения к магнитоле, вы можете воспользоваться специальными кнопками на рулевом колесе. При этом, вы вовсе не будете терять контроль над дорогой.

Плюс первого варианта в том, что он довольно прост по своему устройству и управлению. Также, благодаря меньшей функциональности, появление каких-либо неисправностей в ней происходит гораздо реже. Так что, покупая автомобиль Лада Веста, стоит хорошо подумать: «переплачивать за акустическую систему с экраном, или нет?».

Переходник синего цвета для вывода на экран ММС сведений бортового компьютерана Веста OBD-2 — CAN

Уважаемые покупатели, во избежание ошибок при отправке переходника mini ISO 8 pin синего цвета с CAN-шиной на штатную мультимедийную систему (ММС) 8450007950 автомобиля Лада Веста / LADA Vesta, в строке «Комментарий» указывайте для подключения CAN-шины, видео камеры заднего вида, усилителя или сабвуфера, модель вашего автомобиля, год выпуска.

Мультимедийная система (ММС) 8450007950 на автомобили Лада Веста / LADA Vesta имеет возможность подключения к CAN-шине автомобиля, то это значит, что ММС 8450007950 умеет считывать и выводить данные с «мозгов» (сведения бортового компьютера) с помощью программы-анализатора сигналов из блоков управления.

При передаче информации от блоков управления, сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня. То есть поддержка ММС CAN-шины даёт возможность выводить сведения о функционировании систем управления, а также сведения о различных ошибках непосредственно на монитор ММС (по аналогии с OBD-II-адаптерами) с последующей возможностью их устранения.

Хотите наблюдать важную информацию о работе двигателя, скорость, остаток топлива, пройденный путь и т.д. на мониторе мультимедийной системы (ММС) 8450007950 у себя в автомобиле Лада Веста / LADA Vesta, подключайте переходник mini ISO 8 pin синего цвета с CAN-шиной.

Если у Вас комплектация Стандарт, нет каких- то блоков (датчика температуры в салоне и за бортом, датчика температуры масла в коробке, если механика и т.д.), то не стоит ждать чуда данная индикация не появиться.

Очень удобно, кому нужно информация о пройденном расстоянии за день и время, для заполнения путевых листов, эти данные легко скинуть на SD карту или USB, они сохраняются в экселевском файле.

Переходник mini ISO 8 pin синего цвета подключается в штатный рамъем (ММС) 8450007950 автомобиля Лада Веста / LADA Vesta, а CAN-шина к диагностической колодке в ногах со стороны переднего пассажира.

CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно шины представляет собой витую пару.

Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных. Всё это может препятствовать обработке разнотипных сигналов. Для решения данной технической проблемы используется преобразователь для связи между шинами. Такой преобразователь принято называть межсетевым интерфейсом. Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу «К» (K-line), подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.

Разъем OBD (OBD — On-board diagnostics) — это просто стандартный и удобный способ подключения внешнего устройства к шине CAN. Чтобы правильно считывать данные используется подходящий протокол OBD-II.

Файл лучше сохранить в памяти ММС или на флешке. При отсоединении клемм АКБ, приложение придется снова устанавливать

Другие артикулы товара и его аналогов в каталогах: miniISO8pinS.

Лада Веста/ Lada Vesta.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно подключить переходник mini ISO 8 pin синего цвета в автомобиле семейства Лада Веста.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
