Робот
Роботизированная коробка — это что-то среднее между «механикой» и «автоматом». Главное отличие робота от механики — это наличие блока управления, который и занимается переключением передач за водителя. И здесь также присутствует некоторая пауза при переключении.
Помимо вышеописанной паузы, роботу присущи и другие недостатки:
— Рывки и толчки при переключениях
— Медленная реакция
— Необходимость включения режима «N» при остановке с работающим двигателем (иначе можно его перегреть)
— Невозможность буксировки
Как видно, недостатков у робота хватает. Но ведь не спроста на автомобили с роботом есть прос — ведь эта трансмиссия обладает следующими достоинствами:
— Низкая цена в сравнении с «автоматом» или вариатором
— Низкий расход топлива
Но всё же роботы — это уже уходящиее прошлое, и они постепенно вытесняются более современными разработками, а именно…

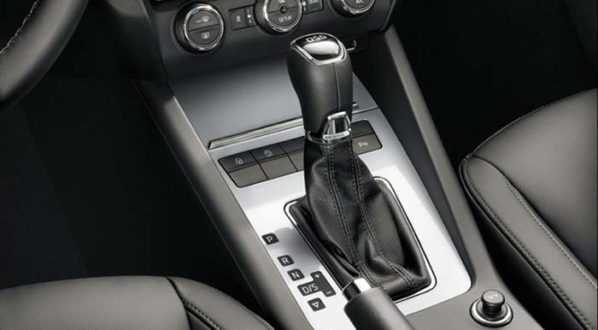

Как пользоваться dsg
Особых инструкций по эксплуатации коробок dsg не существует. Трансмиссия является автоматической, вмешательство пользователя в её работу сведено к минимуму, поэтому повлиять на ресурс коробки передач в сторону увеличения или уменьшения практически невозможно.
Существует ряд правил, соблюдая которые можно немного продлить работу коробки до её ремонта, пусть даже косвенно.
- Переключая передачи, выжимать тормоз необходимо до упора. Слабое нажатие не позволяет полностью разомкнуться дискам и приводит к их износу;
- Если остановка не превышает одной минуты, не стоит переключать кулису в нейтральное положение, в пробках желательно использовать режим «S» и двигаться накатом;
- Не рекомендуется трогаться с места, используя пробуксовку;
- Ручной тормоз необходимо ставить, не отпуская педаль ножного тормоза;
- Режимы надо переключать плавно, с небольшой паузой между переключениями;
- Для коробки dsg 6 существенную роль играет своевременная замена масла, менять его надо в комплексе с фильтром, каждые 60000 км.;
- В случае если машину застряла или увязла в грязи, освобождая её, кулису переключения передач надо установить в нейтральное положение.
Может показаться, что коробка dsg накладывает много ограничений на эксплуатацию автотранспортного средства
Останавливая свой выбор на ней, водитель получает комфорт и безопасность, а это немаловажно
Без ступеней
Вариаторы — вообще отдельное направление. По большому счёту, это и не коробка передач, потому что в трансмиссии передач нет вовсе. Не будем вдаваться в подробности про изменение передаточных чисел благодаря вращению ремня по шкивам. Скажем лишь, что особенная конструкции позволяет автомобилю непрерывно передавать крутящий момент на колёса, а потому предельно плавно набирать скорость. Никаких рывков и толчков. Впрочем, у медали есть обратная сторона. При динамичном разгоне мотор «зависает» на определённых оборотах, что создаёт эффект троллейбуса. Двигатель шумно и монотонно гудит. Со временем этот недостаток разные производители устраняют. Современные бесступенчатые трансмиссии умеют так ловко имитировать работу классического автомата, что обыватель и не разберётся. Но это исключительно вопрос акустического комфорта.
Несомненным плюсом машин с вариатором можно назвать топливную экономичность. В паспортных данных расход «горючки» зачастую указывают ниже, чем на таких же автомобилях с механикой. Но, к сожалению, вариаторы достаточно капризны. Их нельзя перегревать и перегружать высокой мощностью, они не работают на пиковых нагрузках и не выносят долгой пробуксовки в снегу или грязи. Поэтому такие трансмиссии не встретишь на грузовиках или спорткарах. Вдобавок вариаторы требуют бережливого обслуживания, в том числе частой замены хорошего масла. Зачастую они непригодны для ремонта, и по истечении срока службы — примерно 150 тысяч километров — вариатор меняют. А это недёшево из-за сложной конструкции.
Разновидности коробок
На данный момент существует две основные роботизированные коробки передач, работающие по dsg принципу. Оба варианта широко распространены и используются на автотранспортной технике, выпускаемой концерном VAG(Volkswagen Audi Group). Это коробка передач dsg 6 и её более современная версия dsg 7. Механизмы устанавливаются на широко известных и популярных автомобилях: Volkswagen, Skoda, Audi, Seat.
Обе коробки передач используют одинаковый принцип, тем не менее, в их конструкции много отличий. Так, главной особенностью коробки дсг 6, в сравнении с дсг 7, можно считать применение сцепления с фрикционной частью, помещённой в масляную ванну, что позволяет значительно увеличить ресурс изделия. В такой ванне дисковые пакеты смазываются и охлаждаются, это оказывает на механизм благоприятное воздействие.
Благодаря своей конструкции и хорошему охлаждению, dsg 6 обеспечивает тяговое усилие до 350 Нм, что делает её идеальным кандидатом для установки на автомобили с мощными моторами. Коробку передач устанавливают на двигатели объёмом от 1,4 до 3,2 литра.
Наиболее известные модели, использующие версию dsg 6 (DQ 250):
- Volkswagen: Passat, Golf, Scirocco, Sharan;
- Skoda: Octavia, Yeti, Superb;
- Audi: A3 8v, TT, Q2, Q3;
- Seat: Altea, Leon, Ateca.
Поскольку не все модели автомобилей нуждаются в мощной коробке передач, такой как dsg 6, разработчики сконструировали, усовершенствованную коробку с семью ступенями dsg 7. Кроме количества ступеней, отличительной чертой этой коробки dsg 7 dq200 было применение сцепления с сухой фрикционной частью, коробка передач была сконструирована специально для силовых установок, с крутящим моментом, не превышающим значение в 250 Нм.
Сравнивая шестую модель с седьмой, можно выделить преимущества последней:
- Коробка нуждается в меньшем количестве смазки (1,7 л. против 6,5 л. в шестой);
- Меньший вес и габариты коробки передач (70 кг. против 93 кг. в dsg 6);
- Высокая экономия горючего, за счет устранения потерь на привод насоса для масла.
Характеристики роботизированной коробки передач пришлись по душе потребителю, благодаря этому она получила широкое применение на маломощных агрегатах.
Робот dq 200 устанавливается на такие автомобили:
- Audi: A1, A3, TT, Q2;
- Volkswagen: Golf 6-7, Polo, Passat CC, Touran;
- Skoda: Octavia A7, Rapid, Fabia, Karoq;
- Seat: Altea, Leon.
В связи с тем, что фрикционная часть сцепления в коробке передач dsg 7 была сухой, её установка на более мощные силовые агрегаты негативно сказывалась на надёжности механизма. Поздние конструкции коробок получили «мокрое» сцепление и могли устанавливаться на мощные моторы.
Наиболее популярная версия dsg7 0dl dq500 применялась в автомобилях моделей:
- Volkswagen: Passat B7, Tiguan, Arteon;
- Skoda Kodiaq.
Существует еще много модификаций коробок dsg 7, в конструкции которых применяется масляная ванна, большая их часть предназначена для использования на транспортных средствах, выпускаемых под маркой Audi.
Вариатор
Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.
Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.
Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.
Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.
Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:
- цепными;
- клиноременными;
- тороидальными.
Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.
- В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
- Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
- Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.
Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.
Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.
При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.
CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.
Устройство CVT
Как отличить КПП автомат от робота: конструктивные и технические отличия
АКПП и РКПП в техническом плане очень разные коробки. Как уже было сказано выше, АКПП представляет собой коробку с гидротрансформатором и электроникой, а РКПП — обычная механическая коробка со специальными сервоприводами (актураторами), позволяющими автоматизировать такие процессы как: включение/выключение сцепления и выбор/включение конкретной передачи.
Основные отличия классического автомата от простого (однодискового) робота:
- АКПП намного дороже РКПП;
- отсутствие сервомеханизмов у АКПП;
- расход топлива и количество (объем) смазывающей жидкости в АКПП больше;
- надежность АКПП по сравнению с РКПП выше;
- по сравнению с роботом, ремонт автоматической коробки может быть дороже и дольше;
- коробка автомат, в отличие от робота, переключает передачи плавно и мягко (без толчков и рывков);
- конструктивные отличия (автомат – гидромеханический агрегат, робот- это механика с ЭБУ);
- АКПП — более стабильная и удобная трансмиссия;
Еще добавим, что также именно среди роботов существуют так называемые преселективные коробки. Эти КПП являются все той же механикой, однако отличаются от аналогов наличием двух сцеплений и более сложным исполнением.

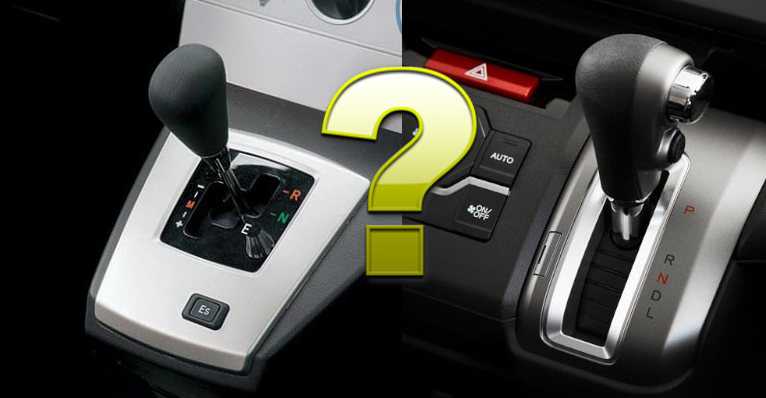

Как отличить автомат от робота визуально
Классический автомат от робота без опыта отличить в ряде случаев визуально практически невозможно, особенно если речь идет о преслективных роботах типа DSG. Дело в том, что рычаг управления (селектор) и консоль коробок часто практически одинаковы.
Однако робот часто не имеет отдельных режимов пониженных передач, которые часто есть на АКПП (L2, L1). Хотя, если АКПП оснащена режимом Типтроник, то таких режимов также может не быть.
Отличие зачастую можно почувствовать только во время вождения и, соответственно, при переключении скоростных режимов. Например, в роботизированной коробке переключение скоростей нередко происходит с паузами (характерно для простых РКПП с одним сцеплением).
Это доставляет дискомфорт и неудобство во время движения, особенно в городском потоке (переходя на другую передачу, автомобиль на какое — то время перестает ускоряться, после чего с рывками начинает движение).
Кстати, производитель Volkswagen первым решил эту проблему, выпустив роботизированную коробку с двумя сцеплениями (DSG, S-tronik и PD). Это позволило сократить расход топлива на 15–20% в сравнении с АКПП.
Более того, работа роботизированной трансмиссии с двумя сцеплениями стала сильно напоминать гидроавтомат (такой робот, как и автомат, быстро переключает передачи, рывков, пауз и провалов нет, тяга ровная и предсказуемая).
Роботизированные коробки, как и большинство автоматических коробок, снабжены функцией ручного выбора передач (Типтроник). Это очень удобно для торможения двигателем на затяжных горных спусках. Однако наличие такого режима еще больше усложняет задачу визуального определения типа АКПП на конкретной модели авто.
Вариатор
Вариатор отличается плавностью работы — передач здесь нет, а крутящий момент передается через ремень, скользящий по конусам и меняющий соотношение их оборотов. Ресурс вариаторов сопоставим с ресурсом гидромеханических автоматов. Но вариаторы не любят бездорожья и пробуксовок, перегреваются и быстрее выходят из строя. При этом в городе такая коробка незаменима именно благодаря плавности работы из-за отсутствия переключений.
| Плюсы: | Минусы: |
|
|
Как определить, какая КПП установлена в автомобиле
Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно
Обратите внимание на:
- информацию в документах на машину,
- описания модели вашего автомобиля из Интернета,
- табличку, расположенную на кузове ТС.
Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.
Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.
Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).
Подкапотная табличка Subaru
Подкапотная табличка Audi
Подкапотная табличка Nissan
Коробка ДСГ (DSG) и Powershift: особенности и отличия
Итак, роботизированные коробки передач с двумя сцеплениями фактически являются своеобразным симбиозом «механики» и гидромеханического «автомата». Если коротко, такой робот представляет собой две механические коробки, которые объединены в одном корпусе. Одна КПП отвечает за четные передачи, тогда как другая за нечетные.
Каждая из этих «двух» коробок имеет свое отдельное сцепление, причем это не гидротрансформатор, как в случае с АКПП или вариатором. Сцепления выполнены по аналогии с МКПП, бывают «сухими» (пакеты работают без масла) и «мокрыми» (пакеты находятся в масляной ванне).
Коробки – робот данного типа ставятся на разные автомобили с учетом максимального крутящего момента ДВС. Как правило, «мокрое» сцепление встречается на автомобилях с мощным двигателем, так как считается более выносливым и надежным.
Работой трансмиссии и пакетами сцепления управляет элемент под названием мехатроник. Мехатроник представляет собой сложное устройство (ЭБУ АКПП и гидроблок), являясь «мозгом» роботизированной коробки передач.
Благодаря такой конструкции, пока автомобиль движется на одной передаче, следующая передача также выбрана и включена. В момент переключения ЭБУ остается только размокнуть сцепление предыдущей передачи и задействовать сцепление следующей.
В результате преселективная коробка мягко и очень быстро переключается, что обеспечивает почти непрерывную тягу, отсутствие рывков и высокий комфорт. При этом нет потерь, как в АКПП, такой робот экономичен, сама трансмиссия дешевле и проще в изготовлении по сравнению с классическим гидромеханическим автоматом.
Первыми данную КПП начал активно продвигать Volkswagen, оснащая роботом DSG почти все свои модели. Трансмиссия Powershift находится на втором месте после DSG и сегодня устанавливается на подавляющее большинство моделей Ford.
Что касается отличий, для Volkswagen DSG сами коробки, компоненты для них, а также программное обеспечение реализует компания Borg-Warner. Для Ford Powershift трансмиссию, ПО и комплектующие поставляет фирма Luk, а также Getrag.
Однако если говорить о том, чем отличается DSG от Powershift, основные отличия можно выделить в количестве передач и настройках (программном обеспечении), а не в самой конструкции. Другими словами, принцип работы этих КПП одинаков, также большинство узлов и составляющих компонентов устроены похожим образом, однако настроены коробки немного по-разному.
Роботизированная коробка передач DSG-7 и DSG-6 – принцип работы, устройство
Роботизированная коробка передач DSG-7 и DSG-6 (Direct Shift Gearbox) в настоящее время, является самой современной автоматической коробкой передач. Она преимущественно дешевле, чем автоматическая коробка передач.
Роботизированная DSG, активно используется на всех автомобилях Volkswagen, заменяя автоматические коробки.
Говоря простым языком, это механическая коробка передач в которой переключение передач осуществляется автоматически, с помощью электронного блока управления.
Особенность данной технологии в том, что переключение передач происходит без потери потока мощности. Это значительно повышает эффективность работы и комфорт при езде. Благодаря применению двойного сцепления и двух рядов передач, удалось достичь передачи крутящего момента непрерывно.
Например DSG-7 имеет предел крутящего момента в 250 Нм (современные больше), она устанавливается в основном на легковые автомобили B,C и некоторые D класса. DSG-6 имеет больший порог в 350 Нм и устанавливается на более мощные автомобили.
Для внедорожников она не очень подходит, по крайней мере не для всех, и поэтому компания Фольксваген устанавливает на Touareg 8-ми ступенчатый автомат, а не роботизированную DSG.
Коробка передач DSG включает в себя следующие устройства:
– двойное сцеплении;
– первые ряд передач;
– второй ряд передач;
– лавная передача;
– дифференциал;
– электронный блок управления (система управления);
– корпус коробки (картер).
Схема роботизированной DSG
Двойное сцепление необходимо для передачи крутящего момента от двигателя на первый и второй ряды передач. Ведущий диск, включается с помощью сцепления, он соединен через ступицу с маховиком и с двумя фрикционными многодисковыми муфтами. Все они связаны с рядами передач через ступицу.
Шестиступенчатая роботизированная коробка передач, обладает так называемым «мокрым» сцепление, это значит, что постоянно находится в масле. Семиступенчатая, наоборот называется «сухим» механизмом.
Именно поэтому у DSG-7 объем, необходимого масла равен 1,7 литра, а не 6,5, как у DSG-6. А также, это позволяет сделать работу двигателя более экономичной, к тому же уменьшаются энергозатраты.
Именно для экономии и большей эффективности, у DSG-7 установлен электрический насос вместо гидравлического масляного насоса.
Для управления переключением передач и сцеплением, используется блок управления, который включает в себя:
– входные датчики;
– электронный блок управления;
– электрогидравлический блок управления;
– исполнительные механизмы.
Сам модуль управления находится в картере коробки передач (в корпусе). Электрогидравлический и электронный блоки, а также датчики располагаются в одном блоке, который называется Mechatronic.
Входные датчики считывают информацию о вращении на входе и выходе коробки передач, температуру масла, давление и положение вилок включения передач. Электронный блок, используя данные полученные с датчиков работает в соответствии с алгоритмом заложенным в него.
– золотники-распределители;
– клапаны электромагнитные;
– клапаны для регулировки давления;
– мультиплексор (устройство принимает сигналы и на их основе выдает управляющий сигнал).
Распределители начинают работать при движении селектора. Электромагнитные клапаны используются для переключения передач. Клапаны, контролирующие давление, обеспечивают работу фрикционных муфт. Клапаны являются в данном случае исполнительными устройствами, которые обеспечивают работу коробки передач.
Мультиплексор нужен для управления восемью гидроцилиндрами переключения передач, используя всего 4 клапана. В разных режимах мультиплексора работают, то одни, то другие цилиндры, а используются всего 4 клапана.Принцип работы DSG весьма простой, он состоит в последовательном включении передач, используя два ряда. Получается, что когда включена одна передача, вторая уже подготовлена для включения. Таким образом получается включить следующую передачу гораздо быстрее.
Делаем выводы
Какая же коробка передач лучше? С точки зрения комфорта, несомненно выигрывает АКПП, хотя разработчики робота и пытались отвоевать эту позицию у автоматической коробки.
А вот более экономически выгодным будет робот. Стоимость самой коробки, ее обслуживание и ремонт обойдутся дешевле. Да и топливо с маслом автомобиль с роботизированной коробкой потребляет меньше, чем с автоматической.
Теперь надежность. Здесь можно поспорить. Ни ту, ни другую коробку нельзя назвать абсолютно надежной в сравнении с той же механикой. Непонятно также, как обе коробки поведут себя в тяжелых условиях. Но АКПП хотя бы более предсказуема, чем робот, от которого неизвестно чего ожидать.
Поэтому какая коробка передач будет лучше, каждый водитель решает сам, исходя из своих представлений об удобстве и комфорте управления автомобилем. Стоит отметить, что робот можно легко принять за автомат: зачастую отсутствие педали сцепления как у автоматической, так и у роботизированной КПП приводит неопытных водителей в замешательство. Поэтому необходимо внимательно изучать характеристики выбранного автомобиля в процессе покупки.
