Устройство, виды и принцип работы подвески автомобиля

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

  • с качающимися полуосями;
  • на продольных рычагах (пружинная, торсионная);
  • с косыми рычагами;
  • с продольными и поперечными рычагами;
  • с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
  • торсионно-рычажные;
  • «Макферсон»;
  • гидропневматические и пневматические подвески;
  • адаптивные.

Рекомендуем: Полная расшифровка маркировки автомобильных шин

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

  • управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
  • плохая устойчивость курсового типа;
  • уровень комфорт для легковых автомобилей очень мал.

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

  • достойный уровень комфорта;
  • высокая степень управляемости;
  • хорошая обратная связь при рулении;
  • крены минимальны;
  • высокая скорость движения.

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

  • Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
  • Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
  • Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

Как проверить переднюю подвеску

Проверку передней подвески следует проводить в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами).

Проверять состояние защитных чехлов шаровых опор подвески (на них не должно быть механических повреждений) следует при каждом техническом обслуживании и ремонте автомобиля.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

  • признаки старения резины;
  • механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов. 1. Проверьте затяжку гайки крепления штока амортизаторной стойки

Проверьте затяжку гайки крепления штока амортизаторной стойки

1. Проверьте затяжку гайки крепления штока амортизаторной стойки.

2. Проверьте затяжку гаек крепления верхней опоры стойки к кузову. Аналогично проверьте крепления штока и верхней опоры второй стойки.

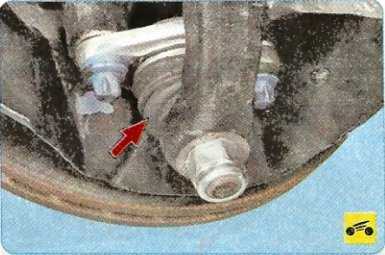

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

4. Проверьте шаровые опоры на наличие люфтов. Для этого измерьте расстояние Н (см. рис. 7.1) между поперечным рычагом 17 и тормозным диском 21. Вставьте монтажную лопатку А (см. фото) между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если при покачивании подвески это расстояние изменяется более чем на 0,8 мм, замените шаровую опору.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц. Максимально допустимый осевой зазор не более 0,015 мм. Если зазор больше установленного значения, замените подшипники.

Совет: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. Проверьте на отсутствие люфта резинометаллические шарниры в местах крепления поперечного рычага к кронштейну кузова.

7. Для этого вставьте монтажную лопатку или большую отвертку в зазор между рычагом и кронштейном и попытайтесь покачать рычаг. При наличии значительного люфта рекомендуется заменить рычаг в сборе с шарнирами.

8. Проверьте на наличие люфтов резинометаллические шарниры крепления стоек стабилизатора. Для этого вставьте монтажную лопатку между поперечным рычагом и штангой стабилизатора и покачайте штангу. При необходимости замените стойки стабилизатора.

9. Проверьте надежность затяжки гаек крепления растяжки к рычагу.

10. . и к кронштейну растяжки.

11. Проверьте надежность затяжки гайки крепления стойки стабилизатора к рычагу передней подвески. Стойки, шарниры которых имеют ощутимый люфт, замените.

12. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к кузову.

Виды стабилизатора поперечной устойчивости

Существует два вида стабилизатора поперечной устойчивости: передний и задний стабилизаторы. В некоторых легковых автомобилях задняя поперечная стальная распорка не устанавливается, а передний стабилизатор устанавливается на всех современных автомобилях.

Активный стабилизатор поперечной устойчивости

Активный стабилизатор поперечной устойчивости дает возможность управлять изменением жесткости под разный тип дорожного покрытия и характер движения. Для более резких поворотов выставляется максимальная жесткость, на грунтовой дороге средняя жесткость, а по бездорожью функция отключается.

Кузов, комплектация, интерьер и шумоизоляция автомобилей

Самое явное отличие в машинах — кузовы. В этом параметре Калина 2 побеждает свою соперницу: у нее имеются две вариации кузовов (хэтчбек и универсал), в то время как представлена всего лишь в четырехдверном кузове, который можно увидеть на видео. Однако стоит отметить, что объем багажа в Гранте больше: 480 литров против 360 у универсала и 260 у Калины хэтчбек.

Если говорить о комплектации, интерьере и шумоизоляции, то в полной вариации скорее лучше Гранта, в то время как в базовой побеждает Калина. Например, в начальной вариации Калина уже имеет усилитель руля, удобную рулевую рейку и большие колесные диски — 14 дюймов, ее соперница же имеет только 13-дюймовые. Зато полная комплектация Гранты имеет противотуманные фары и обогрев внешних зеркал, а Калина этим похвастаться не может. В этих параметрах опять же лучшей назвать можно только Калину.

Лада Калина 2 обладает хоть и не очень удобными сидениями, но они в любом случае лучше, чем дешевые сидения Гранты. Сидения Калины, как и в первом поколении, так и во втором, дают гораздо больший комфорт при поездке. Лада Гранта не является и эталоном тишины: любой скачок на дороге будет ясно отдаваться в салоне, что может раздражать при езде по обочине или по дорогам без асфальта. Калина в этом плане опять является победителем.

Однако в вопросе, у кого , еще можно поспорить: в Ладе Калина можно найти огромное количество скрипящих или недостаточно плотно прилежащих друг к другу деталей. В Гранте разработчики убрали эти недостатки, но вот с пластиком они переборщили: ввиду своей дешевизны он является слишком невыигрышным. Компенсируется это большим количеством приятных мелочей, таких как удобный «бардачок».

Ценовой диапазон. А вот здесь Гранту можно объявить победителем. Хоть базовой комплектацией Лада Гранта и не славится, стоит она заметно дешевле, чем Калина: 280 тысяч рублей для Гранты против 320 тысяч рублей для Калины. Максимальные комплектации не так сильно различаются в цене (Калина — 419 тысяч, ее соперница немного дешевле, всего 407 тысяч), но тут Лада Гранта может похвастаться своим оборудованием.

Особенности лада калина 2 универсал

Первое поколение автомобиля Лада Калина было спроектировано уже достаточно давно, а сами разработки берут своё начало с конца прошлого столетия. Так что многих революционных новшеств, которые случились в начале этого столетия первый вариант автомобиля не застал. Конечно же, проводились многие доработки и усовершенствования, но все они касались лишь незначительных модернизаций, а рынок требовал совершенно новую машину.

Вид сзади

Именно в результате требования рынка и было решено начать разработку Лада Калина 2, которая поставляется в нескольких кузовах, включая и вариант типа «универсал». Обещания руководства АвтоВАЗ говорили о том, что авто станет намного более стильным, энергичным, но, что самое главное, надёжным. И при этом сохранит все основные достоинства предыдущей серии, такие как хорошая проходимость и высокий клиренс.

Конкретно надёжность, а также её повышение, было самой важной задачей инженеров, так как в первой версии автомобиля просматривались многие недоработки. Как результат, долгие годы разработок привели к тому, что с конвейера сошла Лада Калина 2

И по ней, даже визуально, видно, что изменения произошли самые кардинальные. Сами же разработчики утверждают, что улучшения касаются, как внешней, так и внутренней составляющей.

https://www.youtube.com/watch?v=LAX2Hby2lh8

Поработали и дизайнеры, которые учли пожелания тех, кто упрекал предыдущую версию машины в чрезмерной лаконичности.

Лада Калина или Лада Гранта

Большая группа инженеров трудилась над созданием дизайна для обеих машин. Каждая выглядит современно и похожа на иномарку. Дизайн у Гранты создавали с самого начала по аналогии с Калиной. Двигатели и на той, и на другой машине практически ничем не отличаются. У обеих улучшенная подвеска. Коробка переключения передач тоже идентична.

Металлический кузов у Гранты очень тонок. Производители это объяснили применением совершенно другого вида металла. Но погнуться он может легко, так как выполнен из тонкого металла. На пластиковом бампере тоже решили сэкономить. На новой Гранте поначалу двери запираются и открываются хорошо, но после некоторого времени придется для этой процедуры приложить усилия. У Калины таких дефектов нет.

В сиденьях тоже имеются отличия. У Гранты они дешевые и похвастаться комфортом не могут. У Калины стоят анатомические сиденья, которые повторяют форму тела человека, при посадке они более удобны. Салон широкий у каждой машины. При поездке по гравию Гранту тихой назвать нельзя. При ударе камня о кузов звук будет хорошо слышен. По шумоизоляции Калина, конечно, тоже не идеальна, но все же в ней намного тише.

Чтобы стоимость автомобиля была ниже, в Гранту поставили низкокачественный пластик. Его очень легко поцарапать, выглядит дешево. В Калине такого нет. Большую скорость может развить Гранта благодаря аэродинамическим показателям. Однако разница с Калиной небольшая. Расход топлива тоже не имеет значительного отличия. Если взглянуть на мелочи, то у Гранты нет концевиков на дверях и гидрокорректора фар.

Если рассматривать Гранту, то на российские автомобили она не похожа, однако боковые двери объединяют ее с Калиной. По параметру багажников Калина уступает Гранте. Из-за увеличенной длины кузова багажник у Гранты большой, но выглядит он неэстетично и при этом громко закрывается. Однако Гранта выигрывает своей приборной панелью, которая не издает звуков, чего нельзя сказать о Калине. У Гранты есть еще один плюс — короткая рулевая рейка. Но для пепельницы места не осталось.

В Гранте стоит двигатель от Калины, но у него есть некоторые преимущества. При одинаковом количестве клапанов мощность двигателя Гранты больше, чем у Калины. Это объясняется установленной шатунно-поршневой группой облегченного типа. В целом Калина двигается медленнее Гранты. Двигатель Гранты работает без каких-либо шумов, но Калина отличается лучшим материалом пластиковых кожухов.

Если сравнить безопасность машин, то нужно отметить подушки безопасности в Гранте, которых нет в Калине. При бюджетном классе у Гранты это большой плюс. Даже если оценивать бегло эти две машины, то можно утверждать, что Гранта не хуже Калины, хоть и сделана на ее основе. При сравнении параметров ее можно назвать даже лучшей. Калина дороже Гранты примерно на 30 тыс. руб. Можно считать Гранту альтернативой Калине.

Гранта будет выпускаться, как и Калина, в кузове хэтчбек. Если оценить с этой точки зрения, то Гранта выглядит молодежно. Каждая из машин в чем-то уступает, а в чем-то хороша и даже превосходит другую, но на незначительном уровне. Если говорить о ценовой категории, то лучше взять Лада Гранта.

Калина или Гранта — что лучше? Что лучше в линейке российских автомобилей: Гранта или Калина?

Состязание популярных отечественных моделей

АвтоВАЗ каждый год насыщает отечественный рынок новыми моделями Лады. Некоторые из этих автомобилей являются бюджетными, нередко разные модели попадают в один ценовой сегмент. Так, в 2011 году с конвейера сошла Гранта, базой для которой стала Калина. Спустя 1,5 года АвтоВАЗ обновил Калину предыдущего образца, выпустив второе поколение машин.

Обе модели авто попадают в бюджетный ценовой сегмент, поэтому большинство потенциальных покупателей не может определиться, какая из них лучше. У каждого автомобиля есть свои преимущества и недостатки, о которых необходимо узнать перед совершением покупки. Это поможет подобрать автомобиль, подходящий под нужды конкретного автолюбителя.

Современные Лада Гранта vs Лада Калина: отличия условий безопасности

Автомобили Лада Гранта и Калина разнятся и особенностями безопасности. Система ABS присутствует на обновленных моделях, но в Калине отсутствует подушка безопасности для пассажира переднего сидения.

В Гранте Люкс эта защита имеется и установлено даже дополнение к ABS. Это позволяет водителю более комфортно и надежно чувствовать себя на разных типах дорог.

Наличие парктроника в Гранте — отличный помощник для новичка. В Калине данной системы просто нет. Поэтому водителям с недостаточным опытом следует рассматривать Лада Калина vs Лада Гранта относительно качества безопасности. Стоит помнить, что в минимальных комплектациях нет даже поручней для пассажиров.

Последним фактором сравнения должна стать стоимость моделей. Гранта несколько дешевле, хотя и имеет богатое оснащение. Калина дороже, правда ее качество и обустройство пока только улучшаются. Важен и расход при езде, и имеющиеся системы безопасности и комфорта.

Покупатель должен определить, что ему важнее: повышенное удобство или экономия. Для многих отечественных автомобилистов данные условия могут стать решающими при покупке автомобиля.

Лада Гранта и Лада Калина 2 — автомобили отечественного завода АвтоВАЗ. Калина 2 (второго поколения) была выпущена в 2013 году, а Гранта — в 2011. Многие желающие купить дешевый, но в то же время рабочий отечественный автомобиль останавливаются на двух вариантах: два.

На первый взгляд кажется, что отличий у машин фактически нет: оба автомобиля выпущены относительно недавно и построены на базе Лады Калина (первого поколения). Что лучше купить? Если присмотреться, то можно увидеть довольно большое количество как мелких, так и достаточно заметных различий. Так что поединок Гранта vs Калина можно считать вполне полноправным.

Правда, различия в технических характеристиках обнаружить достаточно тяжело. Пожалуй, исключительным техническим отличием можно считать двигатель: единственная вариация мотора, которая присутствует на Ладе Гранта, но отсутствует на Ладе Калина 2, это объемом 1,6 литров, который может развить мощность до 80 лошадиных сил. Остальные двигатели присутствуют в арсенале Лада Калина 2.

Принципиальная электросхема Лада Гранта

В общую карту входят не только передняя и задняя часть авто, но и электросхема приборной комбинации, а также системы зажигания.

Условные обозначения

Общая карта подключения включает в себя условные обозначения, а также порядковые номера, присвоенные определенным токоприемникам. Все потребители энергии коммутируются на схеме электропроводки в одну большую сеть с помощью условных линий. Последние — проводники, каждому из которых присваивается определенный цвет для лучшей наглядности. Все электроцепи собираются в жгуты и подключаются к различным модулям с помощью специальных колодок.

Маркировка кабеля включает в себя две цифры:

  • первая — разъем, клеммный зажим или колодка, к которой подключен определенный проводник;
  • вторая — номер контакта токоприемника.

Схема передней части авто

  1. Правое оптическое устройство (фара).
  2. Мотор электрического типа для системы омыва лобового стекла.
  3. Левый внешний осветительный прибор.
  4. Стартерный механизм.
  5. Аккумулятор, расположенный в моторном отсеке.
  6. Основной монтажный модуль с предохранительными элементами.
  7. Генераторный узел.
  8. Рулевой гудок (клаксон).
  9. Разъем для подключения к приборной комбинации.
  10. Еще одна аналогичная колодка.
  11. Разъем для соединения с приборной панелью.
  12. Мотор электрического типа для вентилятора климатической системы.
  13. Электрический вентилятор охладительной системы силового агрегата.
  14. Гидравлический модуль системы ABS.
  15. Контроллер скорости, установленный на переднем правом колесе.
  16. Датчик скорости для переднего левого колеса.
  17. Контроллер автоматической коробки передач, если она предусмотрена производителем.
  18. Трансмиссионный агрегат.
  19. Разъем для подключения к автоматической трансмиссии.
  20. Штекер для соединения с селектором коробки передач.
  21. Выход с разъемом, идущий на контроллер скорости трансмиссии.
  22. Компрессор системы кондиционирования.

Фотогалерея: электросхемы передней части авто

Цветные карты соединения Лады Гранты:

  1. Разъем для подключения заднего жгута к кабелям приборной комбинации.
  2. Аналогичная колодка, предназначенная для соединения с панелью приборов.
  3. Правый внешний поворотный указатель, расположенный сбоку.
  4. Левая боковая поворотная фара.
  5. Контроллер определения состояния стояночного тормоза.
  6. Компонент системы прогрева заднего стекла.
  7. Осветительное устройство в салоне авто.
  8. Переключатель, установленный в ремне безопасности владельца.
  9. Плафон для освещения багажного отделения.
  10. Модуль электрического топливного насоса.
  11. Правая задняя фара.
  12. Электрический двигатель системы блокировки двери багажного отсека.
  13. Выключатель системы освещения в салоне автомобиля.
  14. Дополнительный стоп-сигнал.
  15. Левая задняя фара.
  16. Разъем для соединения заднего жгута с кабелями, расположенными в левой двери сзади.
  17. Колодка для подключения заднего жгута с проводами, установленными в правой двери сзади.
  18. Выход для подсоединения заднего жгута с электроцепями, расположенными в правой двери спереди.
  19. Разъем для подключения заднего жгута с колодкой кабелей, уложенных в левой двери спереди.
  20. Управляющий модуль системы надувных подушек безопасности.
  21. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.
  22. Еще один разъем для подключения задней колодки к выходу приборной комбинации.
  23. Контроллер скорости, установленный на правом заднем колесе.
  24. Скоростной датчик, расположенный сзади слева.
  25. Преднатяжительный элемент водительского ремешка безопасности.
  26. Преднатяжитель на ремне, установленного со стороны пассажира.
  27. Разъем жгута с кабелями для подключения к приборной комбинации.

Основные элементы ходовой

Устройство ходовой части состоит из таких элементов:

В ходовую могут также входить и другие, дополнительные элементы, но именно эти детали выполняют главную роль в создании комфорта и легкости управления. Каждый из этих элементов выполняет отдельную функцию, но их работа предназначена для минимизации вибрации, колебаний, тряски транспортного средства во время движения. В этом заключается схема ходовой части.

Рама и кузов — это костяк всего механизма, так как именно к нему происходит крепление основных элементов подвески транспортного средства. Рама является непосредственным элементом, принимающим участие в формировании ходовой. Как правило, принято считать, что рамы не относятся к легковому. Их принято видеть на грузовых машинах. Для легковых машин принято использовать слово «кузов». И именно к кузову крепятся все остальные детали, которые относятся к такому понятию, как ходовая автомобиля. Подсоединение всех остальных элементов происходит к каркасу.

Для того, чтобы кузов стойко переносил все тяготы наших дорог, некоторые его элементы должны быть изготовлены из прочного железа. На остальных участках, в качестве обшивки, может использоваться профильный лист, так как он обладает высокой стойкостью к коррозии.

Подвеска и ее назначение: именно этот элемент ходовой системы позволяет водителю мягче переносить все неровности дорожного полотна. Подвеска используется для смягчения или гашения колебаний, появление которых провоцируют неровности на поверхности проезжей части. Это происходит за счет того, что подвеска исключает жесткое сцепление между колесами и его кузовом, за счет других деталей.

В зависимости от того, какой тип или вариант подвески установлен на ваш автомобиль, эти неровности могут быть неощутимы для водителя. Срок эксплуатации подвески большой, но как долго прослужит подвеска вашего авто, зависит только от вас. Чтобы как можно дольше продлить этот срок, нужно эксплуатировать транспортное средство согласно требованиям и время от времени проводить диагностику не только составляющих подвески, но и всем узлам и деталям транспортного средства.

Сегодня принято различать два типа подвески: независимая и зависимая. Транспортные средства с зависимой подвеской имеют в своей конструкции задние колеса, связанные между собой специальной соединяющей балкой. Подвеска транспортных средств, колеса которых не соединяются балкой, называется – независимой.

Мосты не только соединяют два колеса, но и выполняют опорную функцию для остова транспортного средства. Они могут крепиться к автомобилю, непосредственно, к самой раме (на грузовом автомобиле) или же к кузову, в случае с легковым транспортным средством.

Учитывая тот факт, что мосты должны держать на себе весь вес машины, а также пассажиров, они производятся только с прочного железа. Помимо этого, их необходимо обработать, чтобы эти детали были устойчивыми к любым раздражителям, особенно к коррозии металлов.

Ни для кого не секрет, что именно эти части автомобиля — первые элементы подвески, которые ощущают на себе всю ситуацию на дороге. Именно колеса попадают в ямы и наезжают на возвышенности. Поэтому, в первую очередь, страдают они. В зависимости от того, как вы эксплуатируете транспортное средство, напрямую зависит срок службы колес и сопутствующих деталей. Чем грубее его эксплуатация, тем этот период будем меньше. Чтобы сохранить подвеску, необходимо бережно относиться к своему транспортному средству, обязательно проходить вовремя техническое обслуживание и прислушиваться к работе авто, дабы в будущем не приходилось тратить средства на ремонт и столь драгоценное время.

Кузов

Оба автомобиля, имеют два типа кузова. Калина, выпускается с завода в кузове седан и универсал. Это дает ей преимущество, в плане удобства багажного отделения. Кузова, в которых выпускается Гранта – седан и лифтбек. Разница между ними в том, что универсал имеет прямой угол задней части кузова, в то время, как крышка багажника у лифтбек, расположена несколько под углом. Это значительно ухудшает удобство погрузки/выгрузки вещей.

Если брать заводские цифры, указывающие габариты обеих моделей, то можно увидеть значительные отличие. Например, помимо того, что Калина универсал имеет более удобный багажник, она еще и на 15 см короче, чем лифтбек. Что касается высоты и ширины кузова – они абсолютно одинаковы.

Несмотря на то, что кузов универсал более удобен и практичен, лифтбек является намного вместительней. При поднятой спинке заднего сиденья, которое отделяет багажник от салона, объем багажного отделения Лады Гранта, составляет аж 440 литров, что на 85 больше, чем у Лады Калина. При опущенной спинке, объем увеличивается на 320 и 315 литров, соответственно.

Колесная база, у обоих автомобилей одинаковая, но при этом, у Лады Калина немного больше дорожный просвет – 160 мм, что на 15 мм больше, чем у кузова Гранта. При этом, техническая грузоподъемность обоих автомобилей абсолютно одинакова – 400 кг.

Можно сделать вывод, что Калина универсал, более лучше подходит для перевозки грузов, не смотря на ее меньший объем багажника. Также, кузов Гранта лифтбек, немножко длиннее, что несомненно будет влиять на маневренность.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

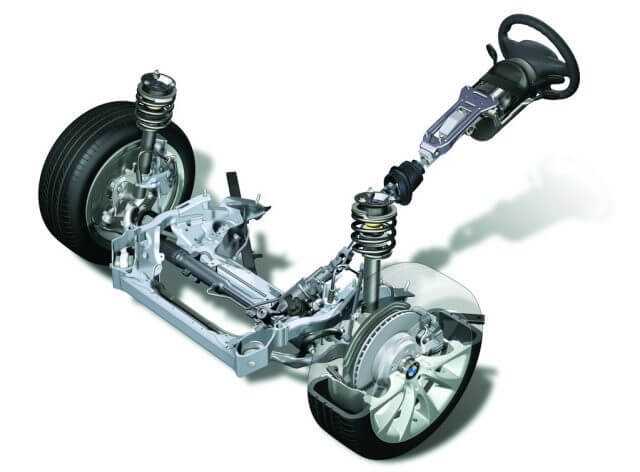

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

  • рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
  • рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

  • механический;
  • пневмоусилитель;
  • гидравлический;
  • электрический;
  • комбинированный электрогидроусилитель.
