Ремонт вариатора jf015e

Общая оценка

Первое, что нужно сделать при проверке вариатора подержанного
авто – оценить его внешне на предмет вмешательства и повреждений. Коробки,
которые уже подвергались ремонту, в зоне риска, так как хороших специалистов по
восстановлению таких коробок немного и, вряд ли бывший владелец перед продажей
тратился на всю катушку с заменой конусов, маслонасоса и гидротрансформатора. В
общем, увидели следы снятия или разбора, разворачивайтесь и ищите дальше.

Коробка, которую уже разбирали, всегда в группе особого риска

Затем следует проверить масло, а точнее его уровень и
наличие стружки. Запах гари означает, что пора продолжить поиски авто. Проблема
заключается в том, что далеко не все вариаторы оснащаются щупом и уровень
смазки контролируется исключительно электроникой. За что, собственно, и ругают Jatco последних
поколений.

После этого садимся в салон, выжимаем педаль тормоза и переключаем все режимы. Включение должно происходить быстро (менее 1 сек), без толчков и вибраций на кузов.

Типичные проблемы JF015E

Проблемы, связанные с качеством масла

При низком качестве масла или его загрязнении металлической стружкой, которая не всегда полностью улавливается магнитами, быстро выходит из строя гидроблок, появляются рывки при движении. Официальный дилер рекомендует менять масло каждые 60 тыс. км пробега, но на практике лучше не ездить более 40 тысяч.

Гидроблок JF015E имеет более сложную конструкцию, чем предыдущие модели. Его соленоиды более чувствительны к качеству масла, поэтому многие случаи обращения в автосервис заканчиваются заменой дорогостоящей детали.

Продолжим тему о масле. Если своевременно не менять его, то на шкивах появляются довольно выраженные царапины от металлической стружки, в результате может повреждаться ремень, прочность которого на этой трансмиссии оставляет желать лучшего, либо полностью выходит из строя клиноременной механизм. На начальной стадии проблемы конусы можно отшлифовать и установить на место, но при сильных задирах эти детали лучше заменить. При разрыве ремня рекомендуется установить усиленную версию.

Разрушение подшипников

Самая распространенная проблема, с которой обращаются в автосервис владельцы автомобилей с вариаторами JF015E — это разрушение подшипника входного вала. Это обусловлено конструктивными особенностями вариатора — сам подшипник довольно слаб, но он берет на себя высокие нагрузки, особенно если автолюбитель предпочитает агрессивную манеру езды. Основные признаки разрушения подшипника: шум коробки в режимах “N” и “P”, который исчезает при начале движения. Если прислушаться, то на высоких скоростях этот неприятный звук появляется снова.

Аналогичные симптомы наблюдаются и при разрушении подшипников конусов, что также встречается довольно часто. Провести дифференциальную диагностику позволяет только «вскрытие» коробки.

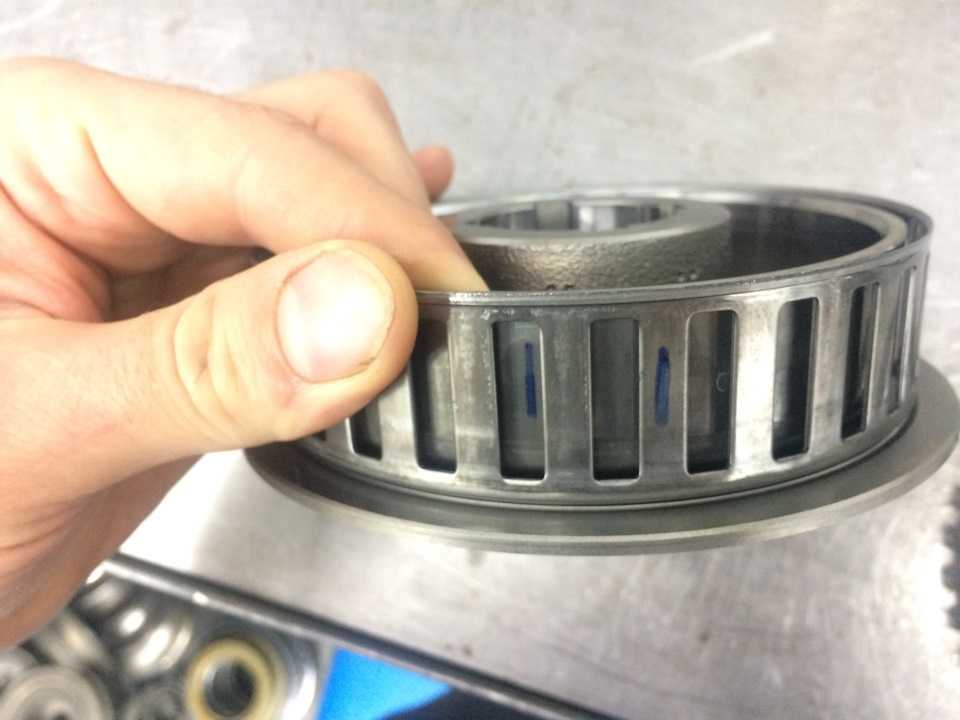

Разрушение солнечной шестерни

Еще одна неприятность, которая может настигнуть даже владельцев новых автомобилей — это разрушение солнечной шестерни. Эта деталь довольно хрупкая, поэтому такие поломки мастера автосервисов регистрируют даже на автомобилях с пробегом немногим более 5 000 км. Особенно часто такая неприятность происходит с любителями резкого старта.Если автомобиль не движется вперед, но при этом задняя передача работает исправно, то виной этому именно разрушенная солнечная шестерня. В таких случаях рекомендуется заменить ее на усиленную.

Дело в том, что солнечная шестерня состоит из двух частей, соединенных сваркой. Это соединение не выдерживает больших нагрузок и разрушается. Этот момент можно считать конструктивным недочетом, поскольку проблема встречается очень часто.

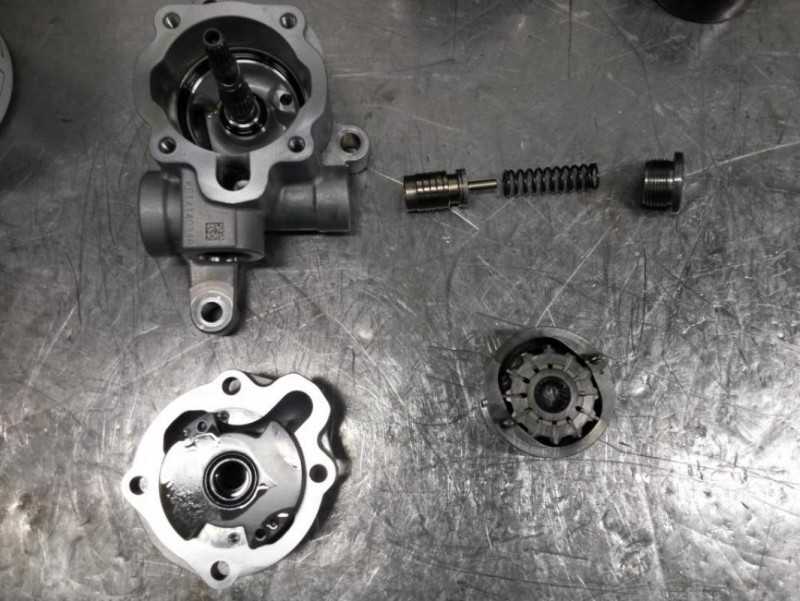

Масляный насос

Еще одно слабое место — это редукционный клапан масляного насоса. Его износ приводит к снижению давления масла, что мешает нормальной работе вариатора и приводит к быстрому износу всех деталей. Во время разбора коробки проводят вакуумный тест, если показатели меньше нормы, клапан или сам насос подлежит замене. Если принято решение менять клапан, лучше установить усиленный вариант.

Клапан обычно изнашивается при несвоевременной замене масла, на нем остаются царапины от металлической стружки, что нарушает герметичность.

Еще одна сложность — это поиск необходимых запчастей. Если из строя вышли подшипники приводного вала, то эту запчасть довольно сложно найти. Если с вашей коробкой произошла такая неприятность, то ремонт может затянуться на неопределенный срок.

Уязвимые места клиноременного вариатора Renault Kaptur 1.6

В клиноременном вариаторе вместо привычных шестерен автолюбитель обнаружит конусы с ремнем – наиболее дорогостоящие и от этого проблемные составляющие коробки передач. Особенно быстро выходит из строя клиновидный ремень, тем более, если автомобиль используется не по предназначению. Если раньше с резинотехническим ремнем возникали особенные трудности, то сейчас, когда устанавливается стальной механизм, с этим стало значительно проще. Специалисты советуют менять ремень даже в профилактических целях, не дожидаясь его полного выхода из строя. Обрыв ремня чреват серьёзными последствиями, желательно производитель его замену одновременно с подшипниками конуса (в среднем через 60-80 тысяч километров пробега).

Ремень может прослужить значительно больше указанного километража, а вот подшипники конусов вряд ли, так как считаются самым уязвимым местом в конструкции. Как правило, о неисправности подшипники сигнализируют внезапно появившимся гулом, который доносится из-под днища машины. Но при первом появлении постороннего шума в работе трансмиссии важна квалифицированная диагностика: гудеть могут и ремень, и подшипники, и конуса, и еще масса других внутренних составляющих CVT. На практике автовладельцы Рено Каптур 1.6 указывают на появление первых симптомов уже спустя 50 000 километров пробега

Подшипники обычно начинают гудеть в результате естественный износ или по причине неосторожного вождения, неверно подобранное трансмиссионное масло. Но это далеко не все причины, приводящие к быстрому выходу из строя вариатора

Также следует учитывать, что:

В результате неэффективной работы фильтров вариатора продукты износа попадают на поверхность главных элементов коробки, что и провоцирует появление лишней шумности. В CVT можно обнаружить два фильтра – сетчатый, запечатанный в металлической оболочке, устанавливается в нижней части вариатора. Второй – небольшой бумажный фильтр, нашедший свое расположение в корпусе под теплообменником

Фильтры важно заменять во время смены масла.
Сомнительное качество подшипников – как говорится, раз на раз не приходится. В одном случае вариатор остается тихим и послушным 100 и даже 200 000 километров, в другом начинает шуметь уже спустя первые 50 тысяч километров пробега

Всё это указывает на то, что подшипники в CVT нестабильные, а значит недостаточно качественные, раз не всегда доживают до первой согласно регламенту смены трансмиссионного масла.
Преждевременный износ шлицов планетарной передачи – не конструктивный просчет, а как следствие неумелого вождения, направленного не на сохранение заложенных заводом-изготовителем технических параметров автомобиля, а на их скорейшее сокращение.
Поломка редукционного клапана масляного насоса – еще одна распространенная причина, по которой владельцы Рено Каптур 1.6 вынуждены обращаться за помощью в специализированные сервисы. Основные признаки выхода из строя клапана – подергивания автомобиля и рывки. Клапан может заклинить в промежуточном положении из-за неэффективной работы магнита, собирающего металлическую стружку. В результате продукты износа становятся причиной упадка уровня давления масла в системе со всеми вытекающими последствиями: рассинхронизация в работе валов, проскальзывание ремня.

Можно сказать, что всё это типичные неисправности, свойственные клиноременному вариатору. Встречаются и нетипичные поломки, возникающие, опять же, вследствие неправильного обслуживания и агрессивного стиля вождения – механическое разрушение насосного колеса гидротрансформатора, что приводит к полному обездвиживанию автомобиля, сбой в работе блока управления или выгорание его внутренних компонентов.

Новые детали

Трудности из-за загрязнения масла продуктами износа испытывает и «старший» вариатор JF011E. Конструкторы JATCO постарались избавить новую модель от некоторых из них, поменяв часть его узлов.

Например, в JF011E для управления давлением применяется шаговый электромотор, меняющий положение клапана, регулирующего давление в шкивах для изменения передаточного числа. В JF015E баланс давления масла в шкивах регулируется соленоидами. Соленоиды меньше страдают от загрязнения стружкой, но и с ними это может случиться.

Изменилась и конструкция направляющих шкивов (фото 5). В JF011E шкивы соединены с валом шариками, которые от постоянно меняющихся нагрузок могли разрушиться. А здесь шкивы фиксирует ролик. Эта конструкция более долговечная, что снижает вероятность заклинивания шкива.

Какое масло заливать в Jatco JF015E

Объем вариатора Jatco JF015E составляет 7.2 литра с учетом радиатора. В случае частичной замены трансмиссионной жидкости следует сливать как минимум 4 литра. Пожалуй, у каждого автовладельца выработались личные предпочтения относительно бренда. Технической жидкостью какого бренда пользоваться – решать каждому. Но есть предписания и рекомендации изготовителя трансмиссии, которые лучше всего не игнорировать. С учетом текущих требований в коробку передач Jatco JF015E нужно лить оригинальную трансмиссионную жидкость. До 2014 года в этот узел допускался залив ATF с классом NS-2. Однако после частых поломок гидроблока требования к рабочей жидкости подняли до NS-3.

Производитель еще на заводе заливает в CVT жидкость Nissan CVT NS-3. Что касается наиболее подходящего масла, для вариатора Лада Веста следует приобретать оригинальный смазочный материал у дилера или продукт Q8.

Насколько надежен вариатор на Renault Kaptur 1.6?

Вариаторы «завывают», посыпают автомобильные дороги металлической стружкой еще в самом начале эксплуатации транспортного средства? Вокруг бесступенчатой коробки передач за последние несколько лет сплотились десятки мифов. Однако большая часть из них не имеет никакого отношения к действительности. «Ниссановский» X-Tronic на фоне остальных разработок от конкурентных компаний может похвастаться внушительным ресурсом. Но следует четко понимать, хоть срок службы трансмиссии рассчитан на весь период эксплуатации автомобиля, на практике выжать максимум из коробки удается далеко не всегда. Ресурс двигателя Рено Каптур составляет, по меньшей мере, 250-300 тысяч километров, а значит такими же цифрами можно измерять вероятную продолжительность жизни вариатора.

То есть, если бесступенчатая коробка ни разу не сломалась на протяжении 250 000 километров пробега, можно уверенно говорить о том, что она надежна. И таких случаев на сегодняшний день известно немало. Другое дело, что надежность трансмиссии тесно связана со стилем и характером вождения транспортным средством. Многие факторы способны серьёзно укоротить ресурс коробки передач: это и езда по пересеченной местности на большой скорости, и езда по бездорожью, что пагубно сказывается на общем состоянии автомобиля. Следует учитывать, что Рено Каптур – городской кроссовер, а не покоритель лесов и болот. Этот автомобиль не рассчитан для «выживания» в непростых условиях, а его двигатель в связке с трансмиссией не способен адекватно работать на пределе возможностей.

Несмотря на это, умеренная и спокойная эксплуатация машины доставит владельцу кроссовера с вариатором массу положительных эмоций. Ведь бесступенчатая КПП обеспечит:

  • быстрый разгон транспортного средства с места;
  • плавное переключение передач;
  • отсутствие необходимости самостоятельно переходить на повышенную/пониженную передачу;
  • вариатор способен менять скорость на одни и тех же оборотах;
  • более мягкую, плавную работу силового агрегата.

Производитель в паспортных данных заверил время разгона Рено Каптур 1.6 с вариатором до 100 км/ч за 12.9 секунды, но на практике времени уходит немного больше – порядка 14 секунд. Расход топлива авто с бесступенчатой коробкой – вечная тема для споров на автомобильных форумах. Например, для Renault Kaptur 1.6 по паспорту нормой считается расход 8 литров на 100 км в городе, но с неумелым и агрессивным вождением стоит быть готовым к таким цифрам, как 10 и даже 11 литров на сотню. Вариатор не терпит серьёзных нагрузок, в противном случае отвечает повышенной «прожорливостью» двигателя и сокращением потенциального ресурса.

Приобретая Рено Каптур 1.6, нужно быть готовым к пересмотру стиля вождения, если раньше нередко возникало желание вдавить гашетку в полик.

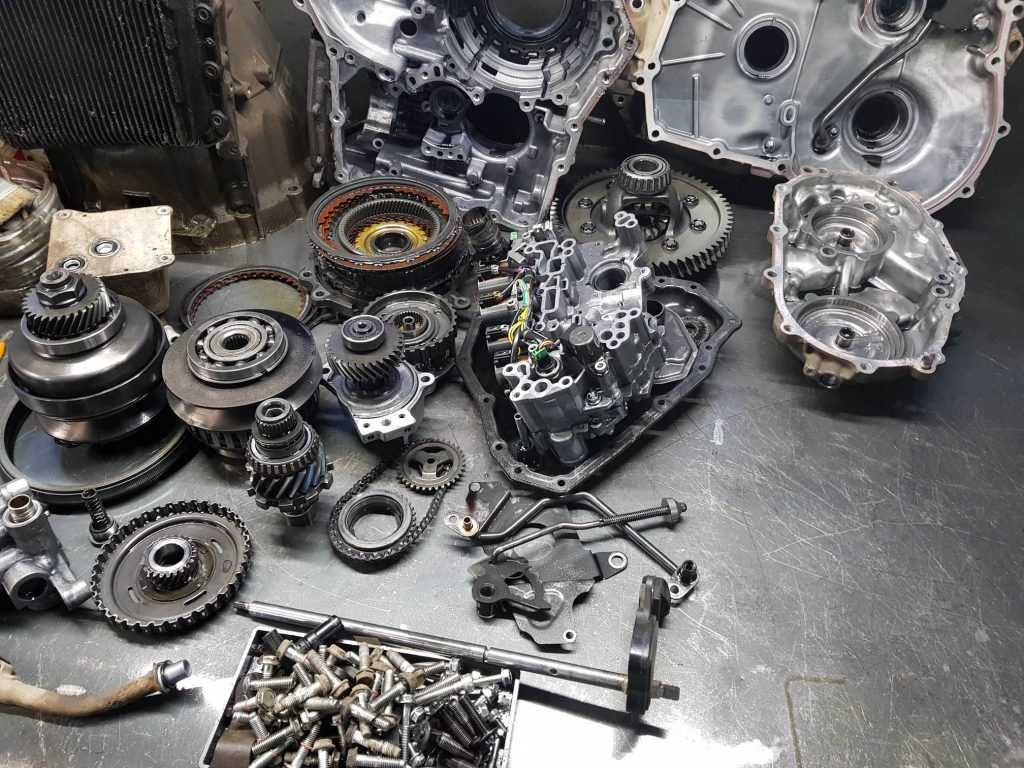

Ремонт

Ремонт вариатора JF015E осуществлялся с помощью соответствующих ремкомплектов, которые позволяли несколько упростить восстановление этой трансмиссии. Плановая работа выполняется обычно на пробегах в 150 тысяч километров, меняются сальники, прокладки, фрикционы, вскрывается и восстанавливается гидротрансформатор, также осуществляется очистка теплообменника, меняется трансмиссионное масло со всеми фильтрами. В зависимости от состояния железа может потребоваться замена подшипников, дисков, втулок или клапана насоса.

Капитальный ремонт этому вариатору обычно требуется на пробегах за 300 тысяч километров. В рамках таких работ проводят вскрытие гидроблока и его очистку, восстанавливая гидротрансформатор, меняют изношенный ремень, проводят диагностику состояния железо и конусов. Своевременное выполнение такого ремонта позволяет продлить срок службы коробки передач, которая сможет пробежать ещё порядка 150-200 тысяч километров.

Конструкция Jatco JF016E

По части железа JF016E практически полностью напоминает JF015E, но есть и некоторые принципиальные отличия. Например, производитель полностью отказался от степ-мотора, функцию которого на себя взяли специальные соленоиды-регуляторы. Долгое время коробку испытывали на авто для внутреннего рынка, были устранены некоторые «детские» болезни по электрической части. К тому же инженеры отрегулированы режимы работы гидроблока, расширили силовой диапазон и зону блокировки гидротрансформатора. В результате возросла эластичность трансмиссии, а разгон до «сотни» автомобилем вместе с вариатором JF016E уменьшился на 1 секунду.

Фактически в большое плавание CVT вышла только в 2014 году, когда уже была опробована на массовых автомобилях Nissan Qashqai и Teana. Получается, что JF016E является старшим «братом» JF015E, соответственно, ставили их на одинаковые авто. Визуально коробки отличаются разве что формой поддона. Серьезную работу конструктора выполнили и по внутренней части вариатора: с целью уменьшения уровня сопротивления количество клапанов сократили до 8 штук (раньше было 12 клапанов), упало и давление масла. Это стало причиной уменьшения рабочей температуры, которая опустилась с отметки 100 градусов по Цельсию до уровня 75-90 градусов по Цельсию. Обозначение CVT-8 дает понять о наличии восьми виртуальных скоростей, переключаемых при помощи подрулевых лепестков.

Какие можно отметить улучшения?

  • уменьшился расход топлива (примерно на 1 литр в сравнении с JF015E);
  • улучшились динамические характеристики автомобиля;
  • коробка стала проще в ремонте и обслуживании;
  • на рынке появилось большое количество деталей и комплектующих к CVT.

Но необходимо сказать, что за новым вариатором остались некоторые слабости и недостатки, которые были характерны предшественнику. Сегодня CVT-8 хорошо изучена специалистами автомастерских. Ориентировочный ресурс – 220 тысяч километров до первого серьезного ремонта. Чтобы выработать весь заложенный изготовителем потенциал, необходимо следовать рекомендациям производителя по обслуживанию вариатора (замена масла, фильтров).

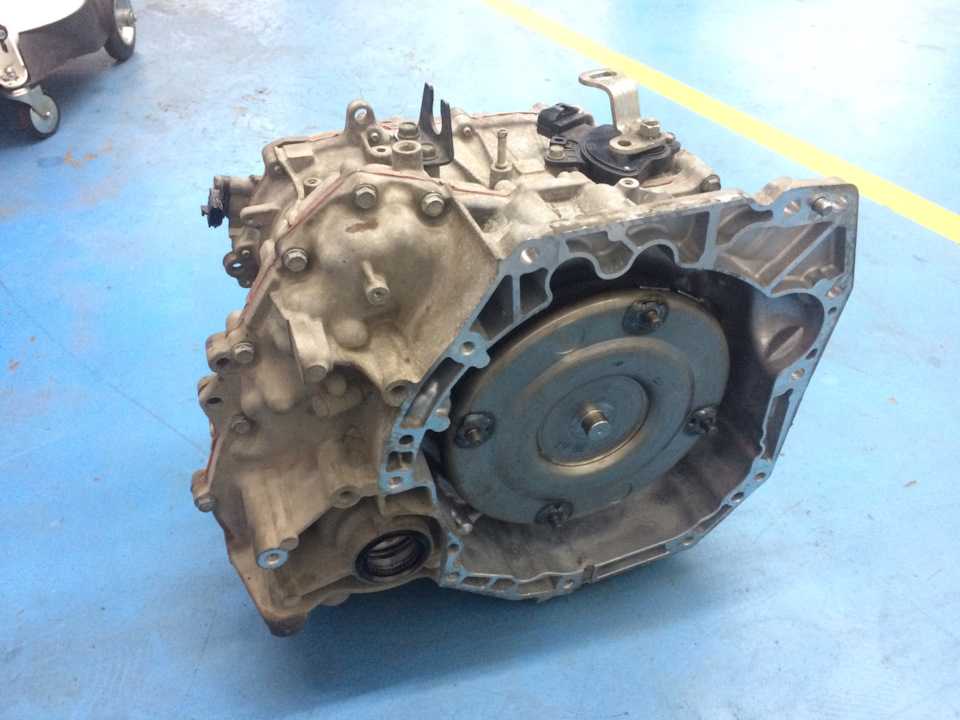

Jatco JF015E: меньше, легче, но сложнее

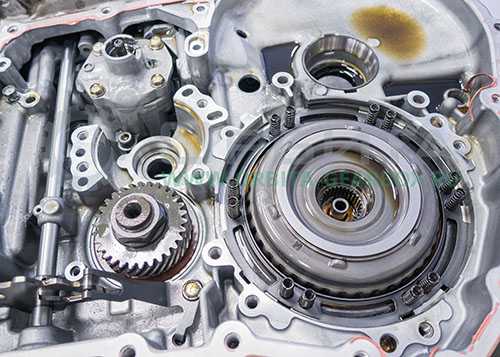

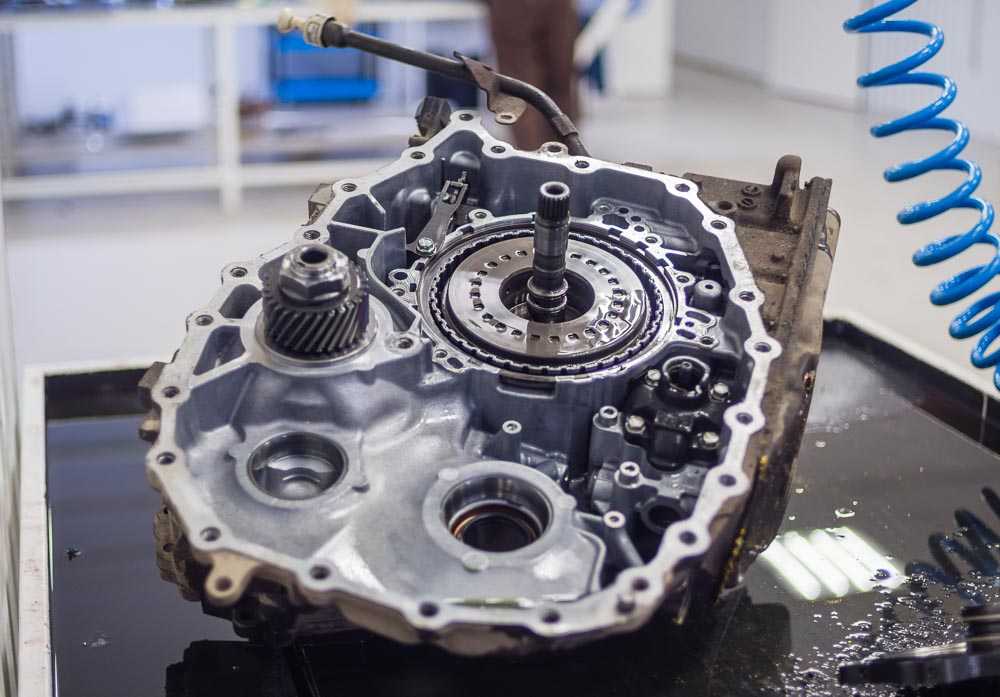

Клиноременный вариатор – лишь часть конструкции JF015E. В этой трансмиссии есть также гидротрансформатор и двухступенчатый планетарный редуктор. Такая сложная конструкция понадобилась для того, чтобы уменьшить размеры коробки и одновременно увеличить диапазон изменения передаточных чисел. Если расширять этот диапазон с помощью одного только вариатора, его размеры вырастут. Инженеры JATCO пошли по другому пути – дополнили вариатор двухступенчатым планетарным редуктором и гидротрансформатором. Это позволило сократить размеры как самого вариатора, так и коробки в целом. Толщина гидротрансформатора тоже уменьшена. В результате эта трансмиссия на 10 процентов короче, чем JF011E, и на 13 процентов легче. Поэтому Nissan, Suzuki и Mitsubishi смогли применять ее на компактных переднеприводных моделях.

Основа вариатора – толкающий ремень и конусные шкивы, которые передают крутящий момент, а за счет сдвигания и раздвигания шкивов меняется передаточное отношение.

Давление в системе создает пластинчатый насос с приводом цепью.

Существенное отличие JF015E от JF011E состоит в том, что планетарный редуктор имеет две ступени для движения вперед. Они переключаются автоматически, водитель в процессе переключения не участвует. Планетарной передачей управляют фрикционная муфта и тормоз, который служит для включения заднего хода. Возможность включать задний ход без изменения направления вращения шкивов вариатора должно увеличить срок его службы благодаря снижению нагрузок при частых переключениях – например, при парковке в ограниченном пространстве, когда машина непродолжительное время движется то вперед, то назад.

Усложнение конструкции по сравнению с другими трансмиссиями с вариаторами не снизило надежности JF015E по сравнению с другими – ни гидротрансформатор, ни редуктор особых проблем не создают. По крайней мере, не больше, чем любые другие гидротрансформаторы и планетарные передачи. Но у JF015E есть свои типичные «болезни».

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не
чинят, только меняют в сборе, зато специализированных сервисов, которые смогут
произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя,
в целом ремонтопригодность вариатора будет напрямую зависеть от его
популярности. Чем больше таких коробок выпущено, тем больше комплектующих и
специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с
вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость
капитального ремонта коробки составляет 70 тыс.руб. в зависимости от
масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не
дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить
новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

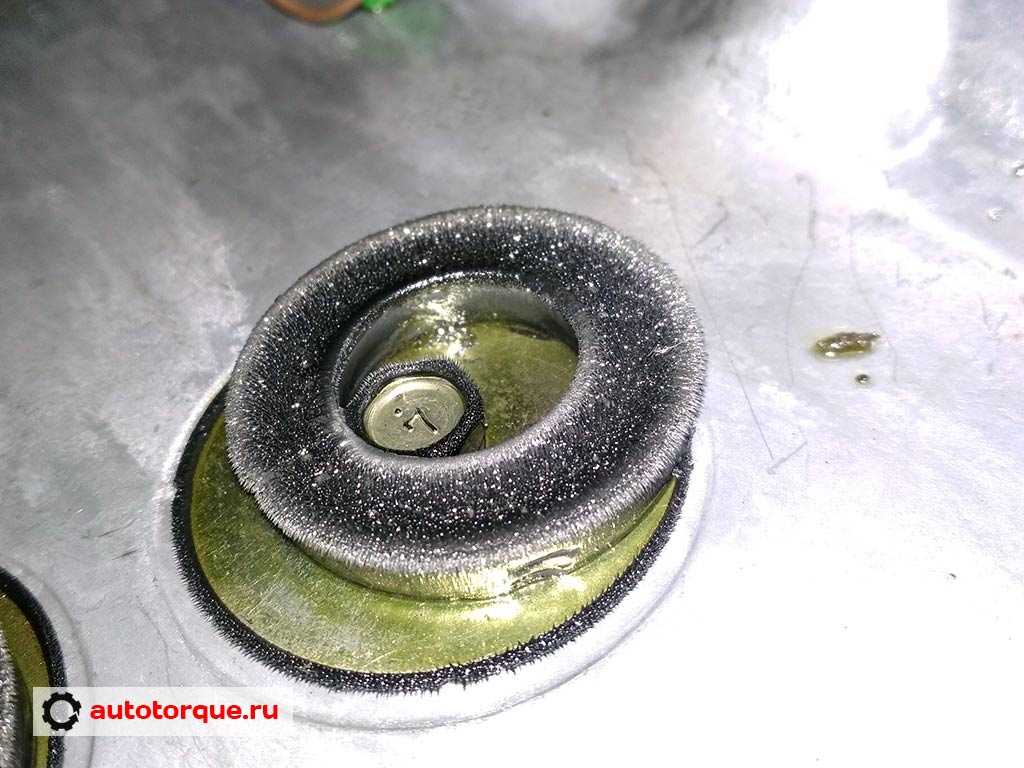

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала износа можно примерно оценить степень износа

Конструктивные особенности

Вариаторы, условно, можно разделить на две группы: со стальным ремнем и цепью. В бесступенчатых трансмиссиях присутствует и гидротрансформатор. Он нужен, прежде всего, для старта с места. Примечательно, но Multitronic обходится без него. В этих коробках используется пакет сцеплений и двухмассовый маховик.

Коробка вариатор имеет ряд серьезных ограничений, которые инженеры пока так и не смогли обойти. Например, по конструктивным причинам, ни цепь, ни, тем более, стальной ремень не в состоянии передать высокий крутящий момент. Из-за этого область применения CVT в настоящее время ограничена максимальным крутящим моментом двигателя на уровне 350-400 Нм. Впрочем, этот порог перекрывает показатели многих современных двигателей. Тем не менее, в Audi уже начинают отказываться от использования бесступенчатых коробок «Multitronic».

В тоже время, другие производители упорно работают над усовершенствованием конструкции вариатора. Так Subaru демонстрирует все новые модели, оснащенные бензиновыми двигателями с турбонаддувом, полным приводом и бесступенчатой коробкой CVT (например, Lineartronic для Levorg).

Особенности вариатора третьего поколения JF016E

Одним из лидеров в области производства вариаторов считается японская компания Jatco. Выпущенные этой компанией агрегаты ставят на массовые автомобили концерна Nissan. Уже сегодня не составит труда разыскать возрастную машину с CVT в качестве трансмиссии, их пробеги уже довольно велики. Наиболее актуальными коробками считаются представители третьего поколения – CVT-8. Эта серия сменила агрегаты прошлого десятого семейства во главе с JF015E. В плане железа новая JF016E практически полностью повторяет предшественника за исключением степ-мотора, от которого производитель решил отказаться в пользу особых соленоидов-регуляторов.

Новым JF016E решили сменить уже устаревший JF011E на авто с мотором до 2.5 литра и 250 Нм крутящего момента. В этот список сразу же вошли довольно популярные у нас модели, такие как Nissan Qashqai, X-Trail нового поколения. Из ключевых особенностей JF016E можно также отметить расширенный силовой диапазон и зону блокировки гидротрансформатора. В результате возросла эластичность работы коробки, разгон до сотни уменьшился примерно на 1 секунду. Но есть и обратная сторона медали нововведений: ускорился процесс образования продуктов износа и их последующего распространения. Это приводит к заклиниванию и выходу из строя редукционного клапана. Первый верный сигнал – толчки авто во время движения. Поэтому JF016E нуждается в особенном и более частом обслуживании.

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

  1. Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
  2. Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
  3. В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
  4. Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого

Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды

Компьютерная диагностика вариатора

Компьютерную диагностику вариатора можно оставить
напоследок. Сколько работаю автоподборщиком, редко, когда в ЭБУ коробки обнаруживаются
ошибки и признаки износа, даже когда машина уже откровенно дергается. Тем не
менее, изредка бывают и противоположные ситуации, когда, к примеру, маслонасос только
начинает терять свою эффективность и периодически прописывает в ЭБУ коды
неисправностей. В общем, читаем ошибки и исключаем коробки, у которых коды
присутствуют, особенно по давлению масла и перегревам.

Среди автоподборщиков присутствует огромное заблуждение,
якобы при компьютерной диагностике вариатора Jatco можно выявить реальный пробег по счётчику старения масла.
Представляете, нет. Это косвенная характеристика состояния смазки, которая
высчитывается из такого количества показателей, что пробег уходит на далекий
план. Не занимайтесь самообманом. А вот моточасы узнать можно и прикинуть
приблизительный километраж.

Как вы поняли, проверить вариатор перед покупкой б/у авто можно. Но если пробег автомобиля приближается к 150 ткм и коробка ещё не тронута, то велика вероятность, что в ближайшем обозримом будущем придётся раскошелиться. При этом дожидаться «первых звоночков» не рекомендуется. Причина простая. Изношенный ремень наполняет систему стружкой, от чего страдают остальные узлы трансмиссии. Это значит, что сделать ревизию сейчас на 150-ти обойдётся дешевле, чем потом искать «кота в мешке» на разборке или менять все потроха вместе с «задранным» гидроблоком целиком. Идеально, если подержанный автомобиль с вариатором будет с небольшим родным пробегом, ориентировочно до 70 000 км. Тогда у вас будет шанс и беспроблемно поездить и благополучно продать машину следующему собственнику.

Статья по теме: Чем плох вариатор – Сроки службы и основные поломки

Обслуживание Jatco JF015E

Нельзя начинать движение в зимнее время на холодной коробке. Для прогрева рабочей жидкости используется теплообменник, подключенный к системе охлаждения двигателя. Начинать движение следует плавно, избегая резких рывков. Рабочая жидкость проверяется через 6 месяцев эксплуатации, нормальным считается прозрачное масло. При обнаружении помутнения жидкость меняется вместе с фильтрующим элементом тонкой очистки (расположен на картере коробки). Для продления срока службы рекомендуется ежегодная профилактическая замена масла и фильтра.


Обслуживание Jatco JF015E.

В конструкции машины есть радиатор, подключенный к коробке. Соты теплообменника забиваются пылью и пухом, что приводит к перегреву масла. Необходимо ежегодно промывать радиаторы в специализированном сервисе.

Солнечная шестерня и редукционный клапан

Часто автовладельцы жалуются, что автомобиль едет либо только вперед, либо только назад. Причину стоит искать в солнечной шестерне. Недостаток детали в способе производства – две части сваривают, но под постоянными высокими нагрузками сварной шов не выдерживает. Можно говорить о явном конструктивном недостатке и просчете инженеров. Новое «солнышко» оригинального образца стоит примерно 22-25 тысяч рублей. С 2015 года производитель ставит усиленную шестерню, но радикальных изменений она не принесла. Но, отметим, случаев, когда солнечная шестерня не отхаживает 50-60 тыс. км стало заметно меньше.

Трудно не отметить редукционный клапан масляного насоса, доставляющий проблемы при условии, если масло меняют не вовремя или пользуются некачественным материалом. Клапан повреждает стружка, содержащаяся в трансмиссионной жидкости. Это со временем приводит к его регулярным заклиниваниям. В результате падает давление в системе, водитель замечает, что коробка пинается или толкается. Если игнорировать поломку, начнет изнашиваться цепь, а это прямая угроза для конусов. В мастерской, как правило, клапан меняют модернизированным механизмом – цена вопроса примерно 2000-3000 рублей. Возможно, потребуется ремонт насоса, но, опять же, все зависит от того, насколько быстро водитель среагировал на первые признаки неисправности.

Особенности конструкции

Что касается самого шкива, то он выглядит в виде пары конусов, которые повернуты острыми концами друг к другу. Во время езды оба конца то сближаются, то отдаляются, из-за чего меняется радиус оборота шкива или всей цепи. Таким образом, удается организовать плавное передаточное соотношение.

Среди особенностей трансмиссии Jatco можно отметить доступную цену и небольшие размеры. Также сюда следует отнести:

Наличие теплообменника с жидким носителем, благодаря которому удается достичь снижения температуры масла.

  • Высокую надежность и долговечность.
  • Простоту обслуживания и ремонта.

Плюсов у данного агрегата достаточно, чтобы он стал привлекательным в глазах многих производителей всеми известных автомобилей.

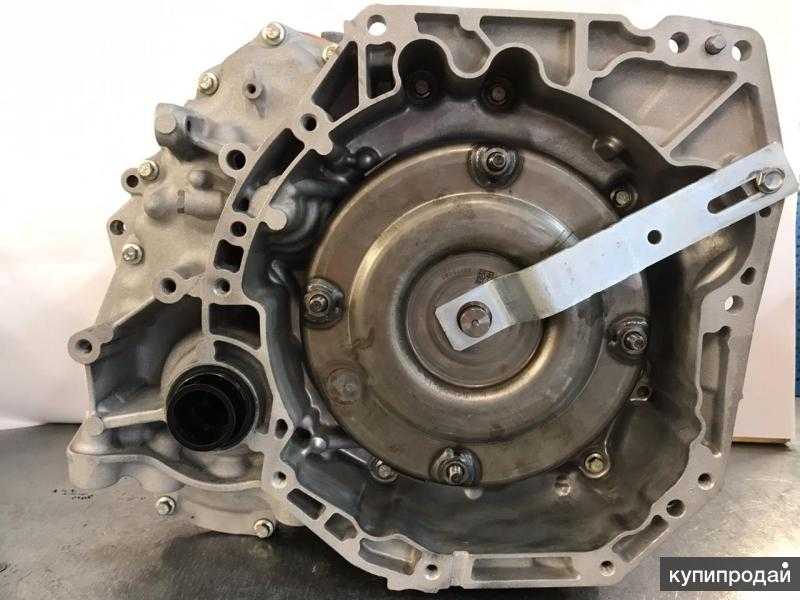

Устройство и особенности коробки

Особенности

Jatco – основной поставщик автоматических трансмиссий для автоконцерна Nissan. Если говорить о вариаторах, то здесь Джатко выступает в роли бесспорного лидера: из цехов фирмы выходит примерно половина вариаторных коробок передач.

Коробка Jatco JF015E принадлежит именно к семейству вариаторов. Ее сфера применения – компактные легковые машины с моторами до 1.8л. В РФ эту коробку можно встретить в популярных марках авто Nissan Juke, Qashqai. Она во многом похожа на «старшего брата» JF011E, но отличается максимальным крутящим моментом:

  • JF011E: до 250 Нм;
  • JF015E: до 180 Нм.

Видно, что новая коробка CVT передает меньший крутящий момент, и рассчитана на более экономичные и слабые двигатели. В старшие модели Qashqai, с мощными силовыми агрегатами, ставится «большая» коробка JF011E. Термин «большая» часто используется специалистами в автосервисах, чтобы отличать одну коробку от другой: вариатор JF015E в обиходе называется, соответственно, «маленькой» коробкой.

Помимо Nissan, эта коробка ставится на ряд моделей Suzuki (Swift, Alto и др.), некоторые автомобили концерна Mitsubishi, и т.д. Перечень оснащенных данным вариатором транспортных средств постоянно растет.

Устройство

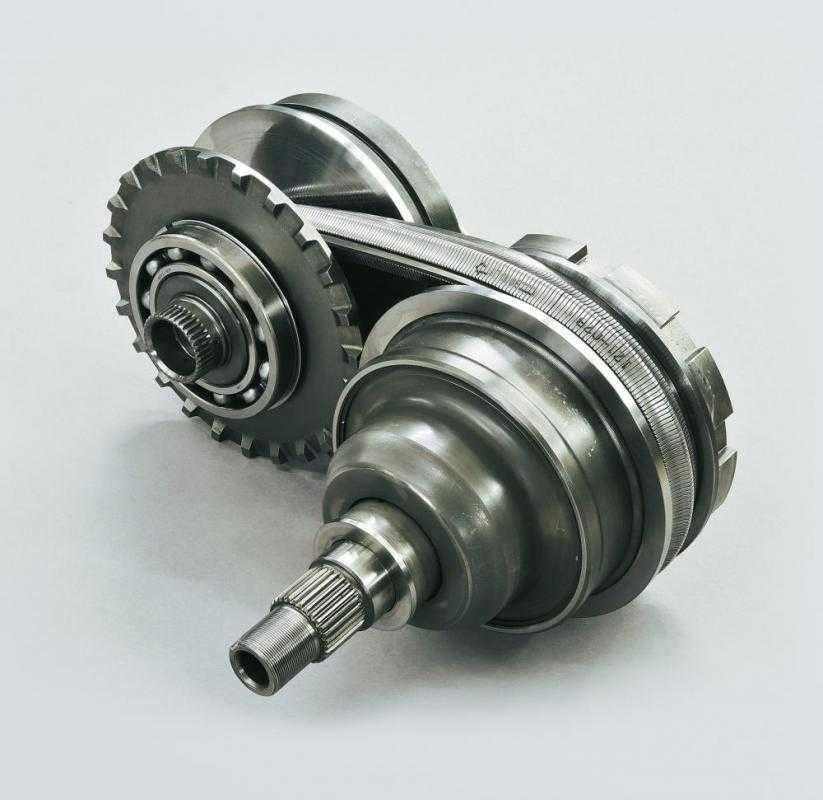

Главная деталь любой вариаторной коробки – клиноременной механизм. В его состав входят конусные шкивы и ремень, передающий крутящий момент. Передаточное число коробки меняется за счет сближения и развода шкивов.

Клиноременной блок:

Кроме него, в состав рассматриваемой коробки входит гидроблок (гидротрансформатор) и необычный для таких коробок механизм – планетарный двухступенчатый редуктор. Он несколько усложняет конструкцию вариатора, позволяя взамен добиться важных целей:

  • сделать коробку меньше и легче;
  • увеличить диапазон смены передаточных чисел коробки.

Последнее можно сделать модификациями только вариатора, но такой шаг сделает коробку больше и массивнее, что нежелательно для небольших авто. Оснащение коробки гидроблоком и редуктором стало решением технической задачи без утяжеления АКПП. В физическом плане JF015E легче на 13%, и на 10% – короче коробки JF011E.

Необходимое для работы вариатора давление создается специальным насосом:

Как уже упоминалось, редуктор коробки – двухступенчатый. Для обеспечения движения в режиме D он имеет две ступени, переключаемые автоматически, без вмешательства водителя. Управляют планетарным механизмом фрикционная муфта и тормоз.

Очистка масла коробки обеспечивается двумя фильтрами:

грубой очистки (325010А);

тонкой (325013А).

Первый фильтр коробки очищает масло металлический сеткой меняется при проведении капремонта или после экстремального загрязнения масла, второй представляет собой бумажный картридж и меняется регулярно, при плановых заменах масла коробки.

Место установки фильтр-картриджа по мануалу:

Мануал к JF015E указывает, что использовать следует только оригинальное масло NS-3:

Как работает вариатор Ниссана Х-Трейл

Принцип работы вариатора Nissan X-Trail T31 и 32 состоит в перемещении металлического ремня внутри CVT по касательной пары валов. Для изменения величины передаточного числа корректируется диаметр данных элементов. Первичный трансмиссионный вал соединен посредством подключенной в D положение муфты. Входной шкив оказывает влияние на вторичный, выталкивает его посредством ремешка, конструктивно состоящего из набора сегментов (материал сталь).

Поверхности между шкивами изменяются под влиянием управляющего модуля. Благодаря его корректной работе ремень на первичном валу вращается медленнее или быстрее с учетом того, какая скорость имитируется. В результате изменения положений вала управляющей модель дает требуемый коэффициент.
