Отопление и вентиляции салона

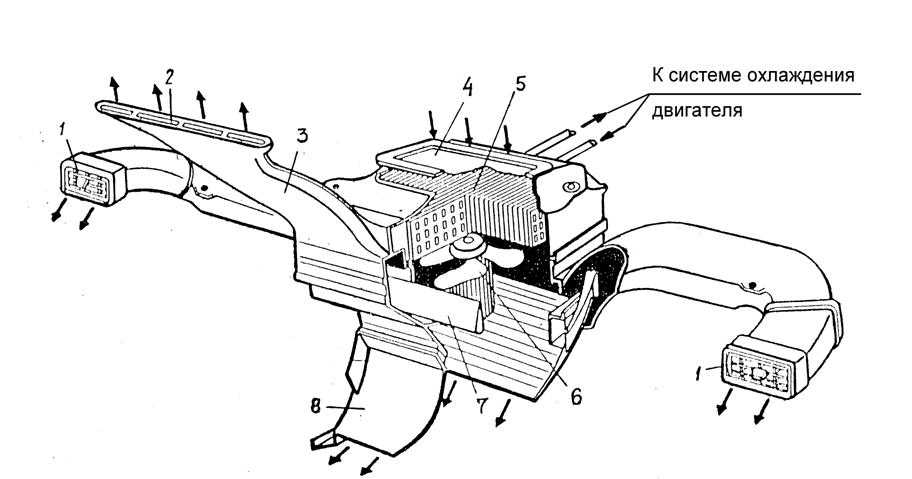

Механизм работы

Когда кнопка рециркуляции находится в нажатом (включенном) положении, открывается электро-пневматический клапан, далее в области впускного трубопровода выдвигается заслонка и блокирует доступ наружного воздуха в салон автомобиля.

Система циркуляции запускается исключительно при работающем двигателе и функционирует за счет слаженной работы комплекса клапан-заслонка. Циркуляция в машине будет продолжаться до тех пор, пока будет включен вентилятор, в этом случае воздушный поток проходит по воздуховодам отопителя.

Чтобы определить наличие в машине данного устройства, в первую очередь в салоне должны присутствовать фишки и кнопка. Когда зажигание и кнопка рециркуляции включены, на фишках должно быть напряжение.

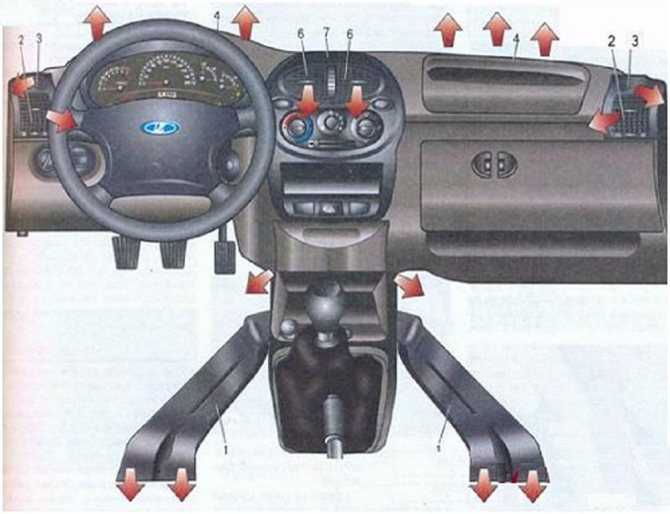

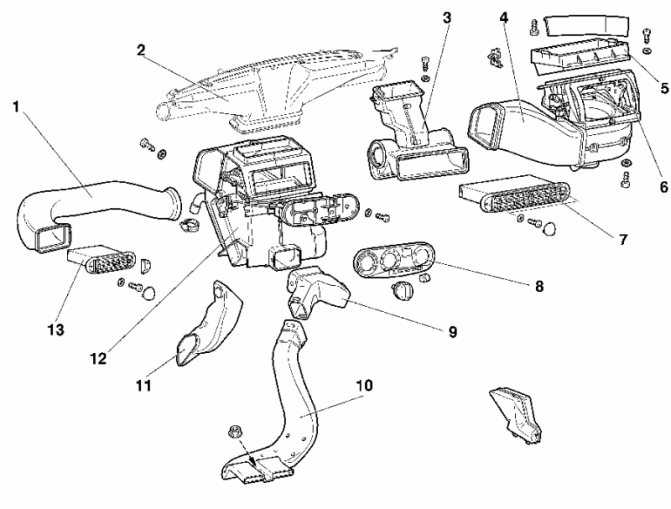

Схема устройства климатической установки

Затем, стоит проверить присутствует ли клапан управления заслонкой и электро-пневматический клапан. Если данная система отсутствует, блокировать выхлопные газы и дым можно с помощью вентилятора, но заслонка изолирует авто от внешнего воздуха намного эффективнее.

Для регулировки уровня влажности в автомобиле и решения проблемы с запотеванием стекол, в ВАЗ модели 2110 рекомендуется наличие кондиционера.

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования. Соответственно, он не охлаждается зимой и не нагревается летом за счёт смешивания с внешним потоком, то есть его температура практически сразу становится оптимальной.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

  • движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
  • движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
  • езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
  • движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
  • если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Отметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится. С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

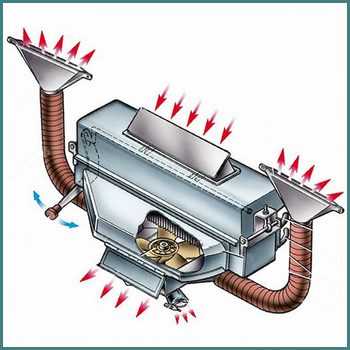

Устройство отопительного приспособления

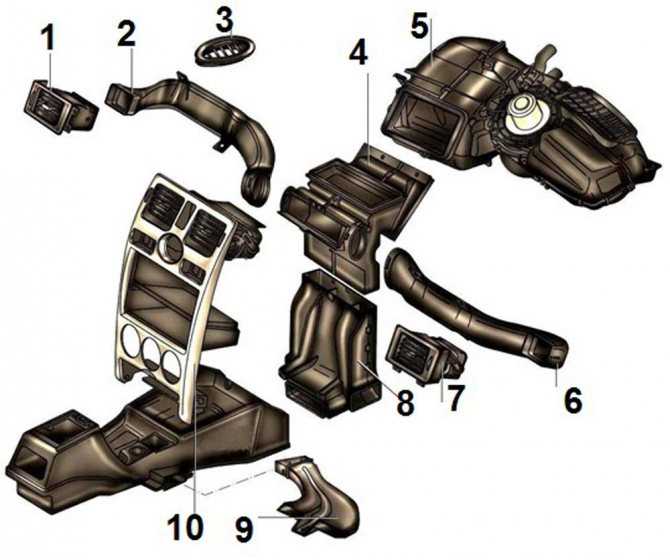

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

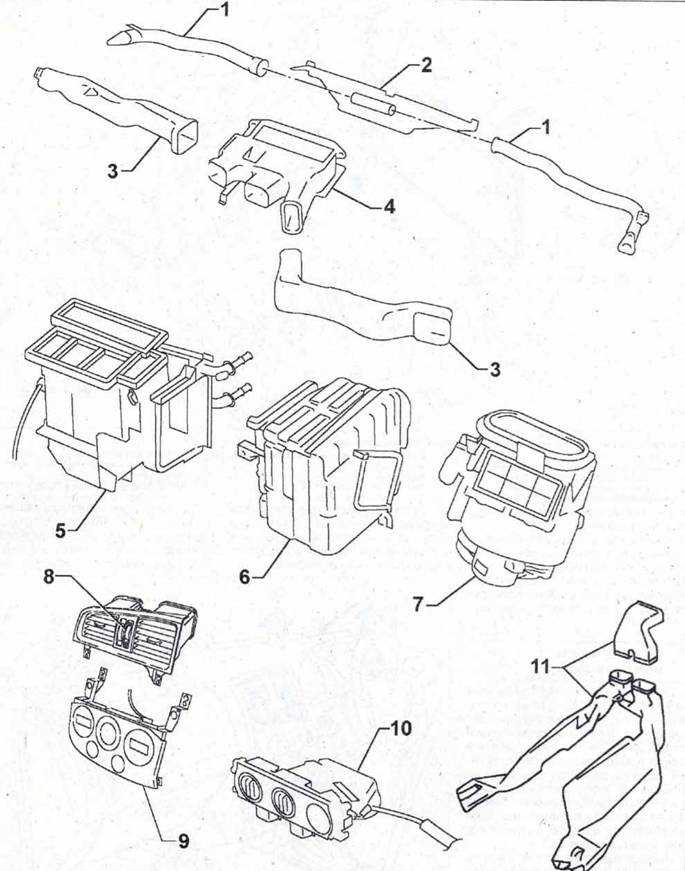

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

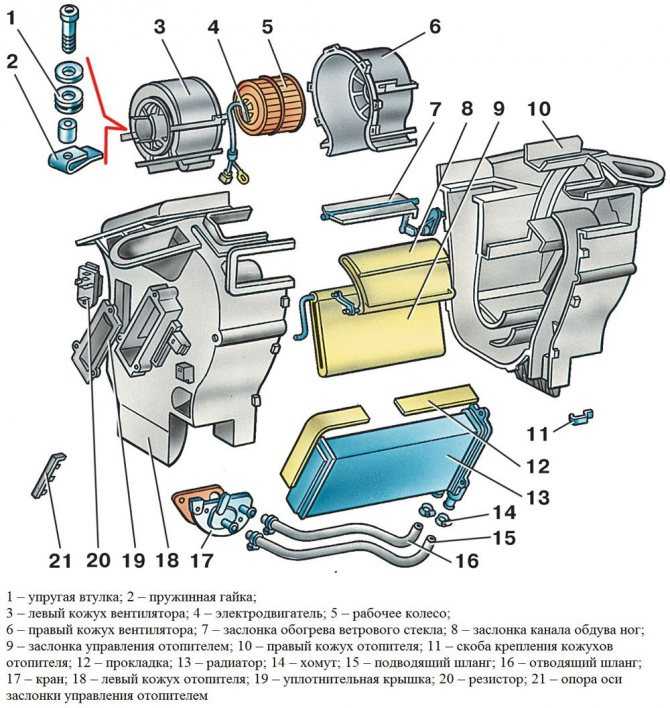

Предназначение радиатора

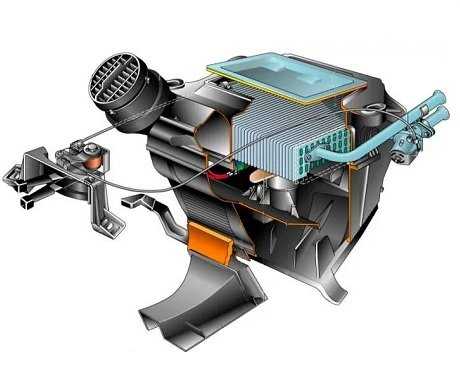

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Видео «Замена блока предохранителей на Приоре»

Процедура замены блока предохранителей Приора представлена в видеоролике от канала «Ремонт и Тюнинг».

Автомобиль: Лада Приора Год выпуска: 2011г. Пробег: около 41000км.

Химчистка утеплители с помощью KochChemie Multi Star и Tornador z020, чистка ДВС и прочего при помощи диэлектрического состава KochChemie Golden Star.

GOLDEN STAR — данный состав является диэлектриком и, при попадании на контакты и реле, не производит их замыкания. При смывании не даёт воде проникнуть в данные соединения и реле. Уменьшает риск не запуска ДВС. GOLDEN STAR — это высоковискозный эмульгаторный концентрат с растворителем. Действие эмульгаторов основано на способности поверхностно-активных веществ очень хорошо схватываться в вертикальных местах и очищать поверхности от масел, пыли, грязи, воска и других статичных загрязнений на двигателях, без применения механических сил. Хорошо подходит для очищения агрегатов, трансмиссии, шасси. Служит защитой от ржавчины и хорошо консервирует поверхности. Не требует для смывания напора воды. Идеально подходит для двигателей с моноблочными и индивидуальными катушками зажигания.

1.0 Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Панель приборов Комбинация приборов Маршрутный компьютер Отопление и вентиляция салона Особенности устройства Вентиляция салона Очистка стекол от снега и льда Быстрый п.

1.1 Общие сведения об автомобиле


Автомобиль малого класса ВАЗ-2170 Lada Priora с четырехдверным кузовом типа седан (по международной классификации класс С) предназначен для эксплуатации при температуре окружающего воздуха от –40 до +50 °С на дорогах общего пользования с твердым покрытием. Автомобиль Lada Priora оснащают расп.

1.2 Паспортные данные


В подкапотном пространстве номера автомобиля расположены в следующих местах: 1 – идентификационный номер кузова; 2 – идентификационная табличка; 3 – модель и номер двигателя. Идентификационный номер (VIN) автомобиля, модель двигателя, название завода-изготовителя, год выпуска и информация .

1.3 Ключи автомобиля


К автомобилю приложены два комплекта ключей, в каждом из которых по два ключа: один для выключателя (замка) зажигания, второй для замков дверей и крышки багажника. Так выглядит комплект ключей автомобиля: 1 – ключ замков дверей и крышки багажника; 2 – ключ замка зажигания (обучающий ключ);.

1.4. Органы управления (Категория). Список материалов смотрите внутри.

1.5. Отопление и вентиляция салона (Категория). Список материалов смотрите внутри.

1.6 Обеспечение комфортной температуры воздуха в салоне Если стекла в салоне очистились, а температура в салоне не достигла желаемой, выполните следующее. 1. Установите нужную температуру с помощью регулятора 2. 2. Установите регулятор 1 в вертикальное положение. 3. Выберите необходимую интенсивность подачи теплого воздуха в салон с помощью пе.

1.7. Двери (Категория). Список материалов смотрите внутри.

1.9. Сиденья (Категория). Список материалов смотрите внутри.

Неисправность кондиционера

«Кондер» может сломаться, виной тому не всегда является халатное отношение производителей к своему продукту. Чаще всего выходит из строя маленькая комплектующая, которую можно легко заменить затем продолжать пользоваться «кондером». Если кондиционер не включается, то:

  • В проводке есть повреждения;
  • Термостат неисправен;
  • Перегорел предохранитель;
  • Недостаток фреона в системе;
  • Неисправность датчика давления;
  • Избыточное давление системы.

Если кондиционер не работает, то это не повод его выбрасывать. Все необходимые запчасти для кондиционера, в Ладе можно найти, они обойдутся не дорого.

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

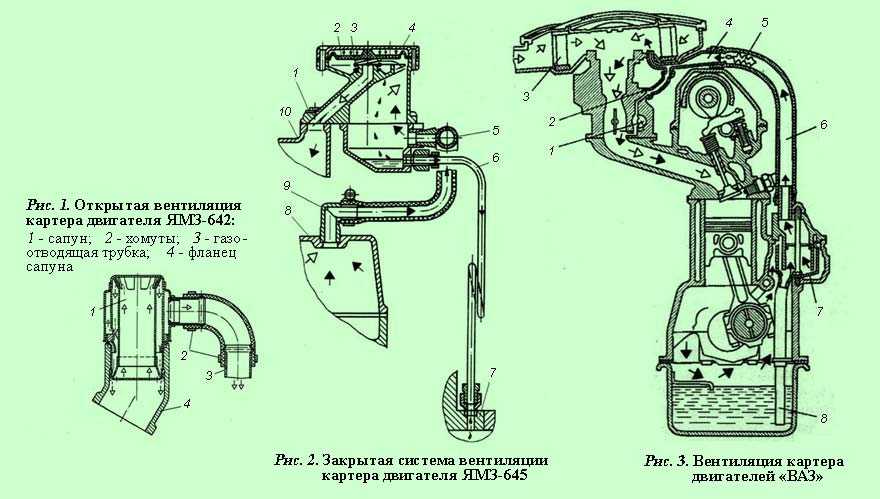

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке. Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1. Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ». Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон. Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

Источник

Почему печка плохо греет

Автор КакПросто!

Холодной зимой для автомобилиста очень важна хорошая работа автомобильной печки. На улице отрицательная температура, а в машине тепло и комфортно. Однако случается так, что автомобильная система отопления работает плохо. Почему это происходит и что можно сделать для устранения этой проблемы?

Наиболее распространенной причиной плохой работы автомобильной печки является завоздушивание системы охлаждения или неисправность таких узлов, как радиатор или термостат. На втором месте стоит неправильная установка или существенное загрязнение фильтра в салоне. При этом в мотор могу проникать частицы пыли и грязи, вызывая в нем перебои. Если автовладелец забыл вовремя заменить антифриз или использовал некачественную жидкость, это может привести к поломке термостата. Причиной станет забивание радиатора изнутри. А забитый радиатор – это прямой путь к загрязнению кондиционера, и, как следствие, к плохой работе печки. Таким образом, чтобы печка в автомобиле работала хорошо, нужно внимательно следить за состоянием автомобиля и регулярно делать профилактическую проверку всех его систем. Делать это нужно, не дожидаясь наступления холодов. Для проверки отопительной системы надо открыть кран отопителя салона произвести прогрев двигателя

Очень важно посмотреть, насколько герметичны кран и радиатор, хорошо ли крутится вентилятор. Не помешает произвести замену салонных фильтров, которые после жаркого лета обычно сильно загрязнены. Если в автомобиле есть система климат-контроля, то его система отопления будет более сложной: в машине устанавливаются второй радиатор и кондиционер

Систему автомобильного отопления находится в исправном состоянии, если при температуре воздуха -250С в автомобильном салоне после 15 минут прогревания достигается температура +160С. Итак, уход за автомобильной печкой требует постоянного наблюдения за ее работой, проведения профилактических работ и, по необходимости, ремонта. Это особенно актуально для машин, которые имеют большой пробег или солидную дату выпуска. Лучше устранить мелкие недостатки, чем потом менять всю отопительную систему автомобиля целиком

Если в автомобиле есть система климат-контроля, то его система отопления будет более сложной: в машине устанавливаются второй радиатор и кондиционер. Систему автомобильного отопления находится в исправном состоянии, если при температуре воздуха -250С в автомобильном салоне после 15 минут прогревания достигается температура +160С. Итак, уход за автомобильной печкой требует постоянного наблюдения за ее работой, проведения профилактических работ и, по необходимости, ремонта. Это особенно актуально для машин, которые имеют большой пробег или солидную дату выпуска. Лучше устранить мелкие недостатки, чем потом менять всю отопительную систему автомобиля целиком.

Видео по теме

https://youtube.com/watch?v=h5bcpzkn-5I

Распечатать

Почему печка плохо греет

Диагностика неисправности

В случае поломки устройства, специалисты рекомендуют провести диагностику в следующей последовательности:

  • включается зажигание и двигатель;
  • устанавливается максимальная скорость вентилятора;
  • нажимается кнопка рециркуляции;
  • запускается механизм работы клапан-заслонка.

При равномерном движении и если заслонка остановилась в конечной точке, в первые 2-3 секунды, свидетельствуют о исправности комплекса.

А вот хлопки, неравномерное движение, щелчки говорят о неисправности.

https://youtube.com/watch?v=2Ci9giL3p88

Для продления срока службы комплекса, требуется установить стабилизатор. За счет работы стабилизатора, там, где расположена заслонка уменьшается момент электропривода. Чтобы исключить возможность поломки заслонки на время до приобретения стабилизатора, заслонка отключается от электропривода проводом.

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1.

Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между о и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

2.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3.

Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.
