Режимы ММС

Мультимедиа комплекс предполагает использование следующих режимов:

«Радио». Позволяет принимать и воспроизводить радиосигнал, осуществлять поиск радиостанций с функцией автоматического запоминания до 8 позиций. Отображение текущей радиостанции на экране.
«Аудио». Интуитивно понятный аудиоплеер с воспроизведением звуковых файлов через 6 динамиков. Есть эквалайзер с возможностью выбора преднастроек или самостоятельной настройки. Аудиофайлы могут проигрываться через Bluetooth с внешнего устройства, но в этом случае на экран не выводится информация о проигрываемом файле. Поддерживаемые форматы: MP3 до 320 кбит/с, WMA до 320 кбит/с, WAV до 24 бит и FLAC.
«Видео». Чтобы просматривать видеоролики, понадобится конвертер. Видеофайлы должны соответствовать следующим требованиям:

AVI с частотой кадров до 30 кадров в секунду и разрешением не более 720х536;
MP4 с разрешением не более 1920х1080, частота кадров до 30;
MOV с поддержкой стандартных кодеков;
MKV с поддержкой стандартных кодеков, частотой кадров до 30 и разрешением 1920х1080.

«Фото». Для просмотра фотографий экран магнитолы в машине – не самый удачный вариант. Но при необходимости можно просматривать изображения большинства форматов.
«Телефон». Используется для разговора по телефону без помощи рук посредством громкой связи. Предварительно нужно синхронизировать смартфон с системой и загрузить телефонную книгу.
«Навигация». Движение по картам и по руководству навигационной программы «СитиГИД 7». Позволяет установить карты сторонних производителей. Из недостатков отмечают отсутствие вращения изображения, невозможность загрузки карт онлайн, отсутствие построения альтернативных маршрутов, не показывает пробки на дальних расстояниях, отсутствует обзор спутников.

Дополнительно возможно использование режима «Камера заднего вида». При включении заднего хода он активируется автоматически с небольшим снижением громкости магнитолы. Для удобства парковки задним ходом на экране появляется разметка, позволяющая увидеть расстояние до препятствия. Зелёный пунктир соответствует расстоянию в 4 с половиной метра от заднего бампера. Жёлтая линия – полутора метрам, а красная – 30-40 см.

Различные пластмассовые детали

Тут уже разнобой фирм и стран-производителей такой, что выделять кого-то отдельно не имеет смысла, так что просто перечислим их.

Воздушный фильтр и его корпус оказались известного немецкого бренда Mann+Hummel, причем оригинального производства. Модуль электробензонасоса в сборе (с насосом фирмы Arsan) — российский. Шланг расширительного бачка радиатора фирмы Teklas, но уже производства не Турции, а Болгарии. Бачок омывателя с логотипами Renault, насос омывателя Continental, сделанный в Чехии.

За исключением вышеупомянутого чешского блока управления микроклиматом, пластиковые детали интерьера оказались российскими, в частности ижевскими. Причем качество крепления (отсюда и страны производства) отдельных мелких деталей можно было определять на ощупь — они либо люфтили, либо при малейшем прикосновении вываливались.

Не обошлось и без русского подхода: не «севшая» точно пластиковая рамка рычага коробки передач (итало-российской фирмы AE2) с внутренней стороны подточена (судя по всему, напильником) по краю. Боковая заглушка передней панели (со стороны передней правой двери) отскочила, как пружина, при первой же попытке ее отщелкнуть (под каким же напряжением она была установлена?).

Учитывая еще некоторые огрехи сборки салона в виде неприкрытых саморезов и зазоров, стоит сказать, что салон Lada Vesta собран в целом лучше, чем можно ожидать от большинства современных Жигулей, но чувствуется, что со временем часть его по традиции «оживет». Кстати, сборка интерьера почти полностью импортной Lada XRAY на первый взгляд нам понравилась больше.

Подключение через Блютуз к магнитоле

Предлагаю изучить пошаговую инструкцию о том, как с лёгкостью подключиться через Блютуз к магнитоле и применить полученные знания на практике! В первую очередь, создадим пару между смартфоном и магнитолой. Оба устройства должны иметь встроенный Блютуз-адаптер, быть видимыми друг для друга.

#1 Настройка Блютус на телефоне

Прежде чем начать подключение телефона к магнитоле в автомобиле через Блютуз, убедимся в том, что Bluetooth на смартфоне включен. Эти действия практически идентичны для iPhone и Android:

Зайти в настройки и проверить параметр «Bluetooth».

Убедиться, включена ли опция обнаружения телефона другими устройствами.

Отметить в настройках, чтобы смартфон был всё время в зоне видимости

Часть смартфонов настроены таким образом, что они остаются в сети лишь несколько минут.
Важно: если соединение с магнитолой не установить в течение некоторого времени, телефон также может выйти из зоны видимости. Первый раз я промучился с этим вопросом очень долго, забыв о данном нюансе.

#2 Проверка магнитолы

Теперь проверим, готова ли магнитола к подключению к телефону. В большинстве машин есть кнопка «Bluetooth» для запуска обнаружения гаджетов. В некоторых машинах для этого используются голосовые команды.

А однажды, когда я пытался помочь другу решить данную задачу – то нам не помогал ни один способ. Оказалось, что требовалось активировать меню на экране и следовать инструкциям там. При возникновении таких сложных ситуаций, чтобы выяснить, как на магнитоле в машине включить Блютуз, следует почитать руководство к авто. Этот раздел обычно называется «передача звука с телефона на аудиосистему» или «подключение устройств к информационно-развлекательной системе».

#3 Подключение

Для подключения есть два варианта: поиск телефоном магнитолы и наоборот. В первом случае, выбираем в смартфоне свою магнитолу из всего списка гаджетов вокруг. Я, к примеру, регулярно вижу чей-то компьютер и пару чужих наушников.

Во втором варианте запускаем обнаружение на магнитоле и следуем инструкциям на экране – у разных моделей они отличаются.

После соединения на экране появится пароль.
Чтобы подключить Блютуз к магнитоле в машине, введите пароль на экране телефона, и тогда и они будут сопряжены.
Если экрана нет, то информацию о пароле можно найти в руководстве. Многие авто снабжены стандартными вариантами, вроде «111» или «1234».

Теперь гаджет подключён к аудиосистеме и связан с магнитолой. А у нас появляются две замечательные возможности:

принимать звонки через аудиосистему машины.
слушать музыку из памяти телефона или из интернета.

Более подробно о каждой из них мы и рассказываем ниже!

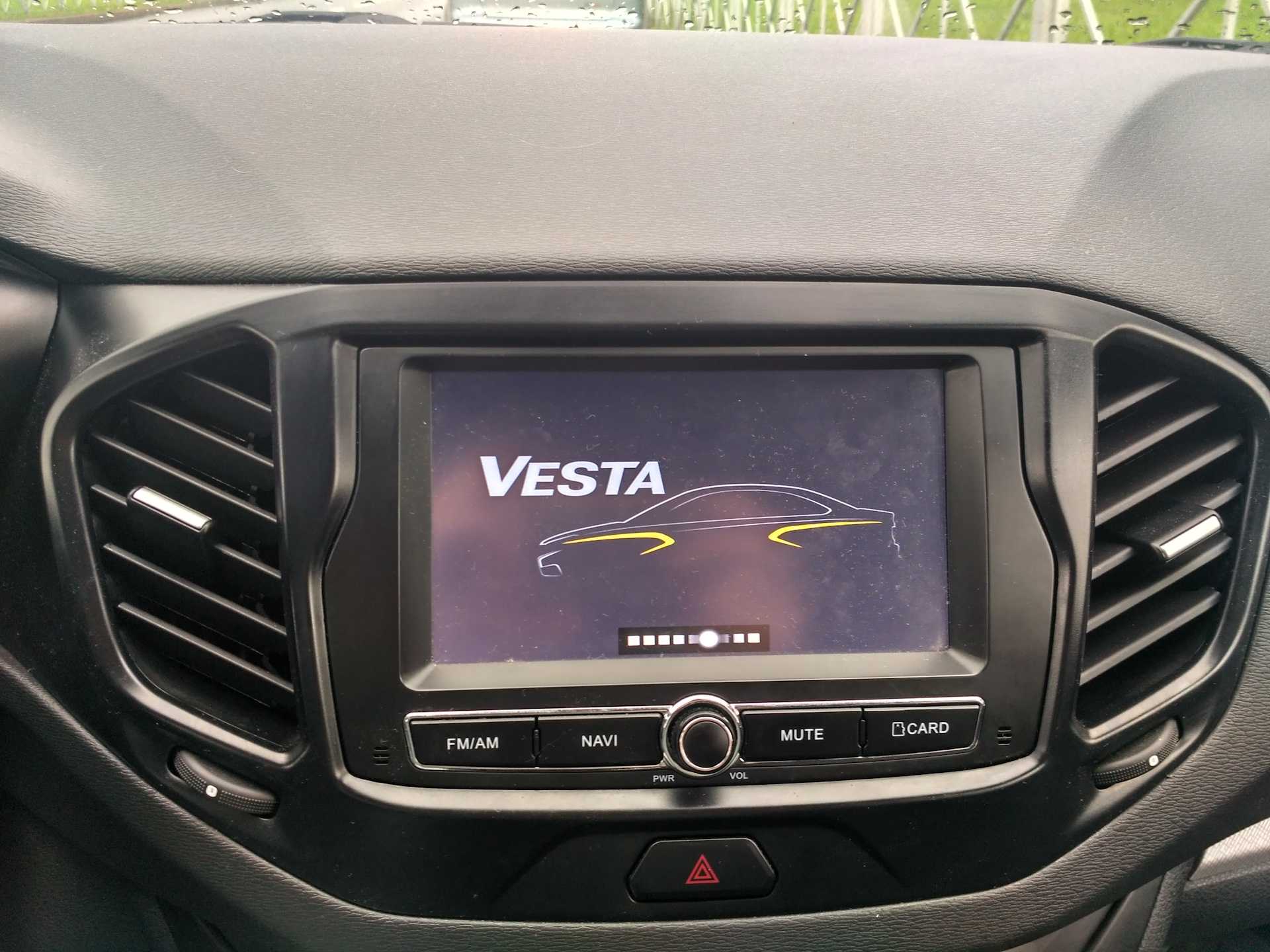

Обзор штатной магнитолы на «Ладе Весте»

Vesta может иметь две версии штатной магнитолы: базовые модели комплектуют системой без экрана, для версии «люкс» он предусмотрен, его размер равен 7 дюймов. Магнитола для базовых модификаций имеет небольшой дисплей, который отображает информацию о музыкальном произведении, помогает настроить громкость звука. Совместно с магнитолой работают 4 звуковые колонки.

Одной из стандартных функций аудиосистемы является встроенный телефон, поэтому передняя панель оборудована микрофоном, кнопками управления вызовом.

Производитель

Изготовлением автомагнитол для «Лада Веста» комфорт сегодня занимаются две компании:

АвтоВАЗ;
ИТЕЛМА.

Источник фото: https://www.drive2.com/l/523783975924139214/

Каталожный номер для этой аудиосистемы – 8450008475. Характеристики моделей идентичны, отличие только в цене, которая зависит от компании-изготовителя.

Функции и возможности

Автомобильная аудиосистема «Лады Весты» способна:

Воспроизводить музыкальные файлы, радиостанции.
Подключать другие файловые накопители, USB, карты SD, AUX.
Отображать на экране дату, время независимо от состояния магнитолы.
Поддерживать Hands Free для разговора по телефону при движении машины.
Работать совместно с камерами заднего вида, планшетами, системой навигации.

Для бюджетных магнитол автолюбителям следует отдельно приобрести дополнительные аксессуары, чтобы иметь возможность прослушивать музыкальные треки.

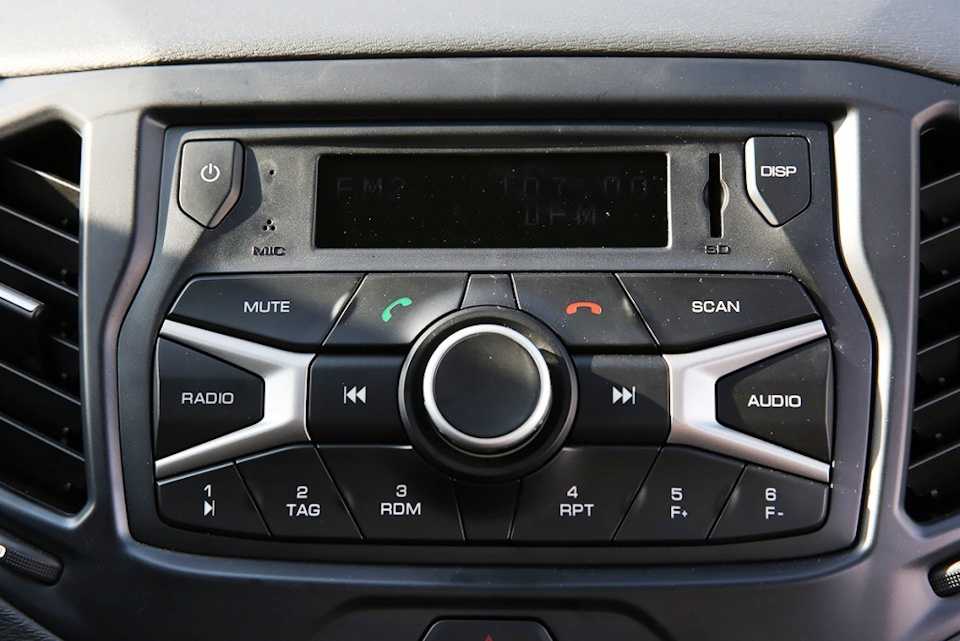

Элементы управления

Левый угол магнитолы предназначен для установки клавиши по активации или деактивации устройства. Чуть правее предусмотрено место для установки микрофона, который нужен для ведения разговоров через систему Hands Free. Рядом с ним расположена кнопка, которой можно сбросить систему до заводских настроек. Также с правой стороны вмонтирован монохромный дисплей для информации о музыкальном файле или радиочастоте принимаемой станции.

В нижнем правом углу имеется слот для подключения карты-накопителя. Также его используют при перепрошивке системы, для воспроизведения музыкальных файлов.

Лицевая панель по периметру имеет кнопки:

MUTE – включение или отключение звука.
Клавиши красного и зеленого цвета для принятия или сброса телефонного вызова.
Чтобы просмотреть меню устройства, предназначена клавиша SKAN.
Режимы воспроизведения выбирают клавишами RADIO, AUDIO.
В центре экрана – шайба для выбора функций, установки громкости звука.

В самом низу панели расположено 6 механических переключателей для выбора фиксированных радиостанций.

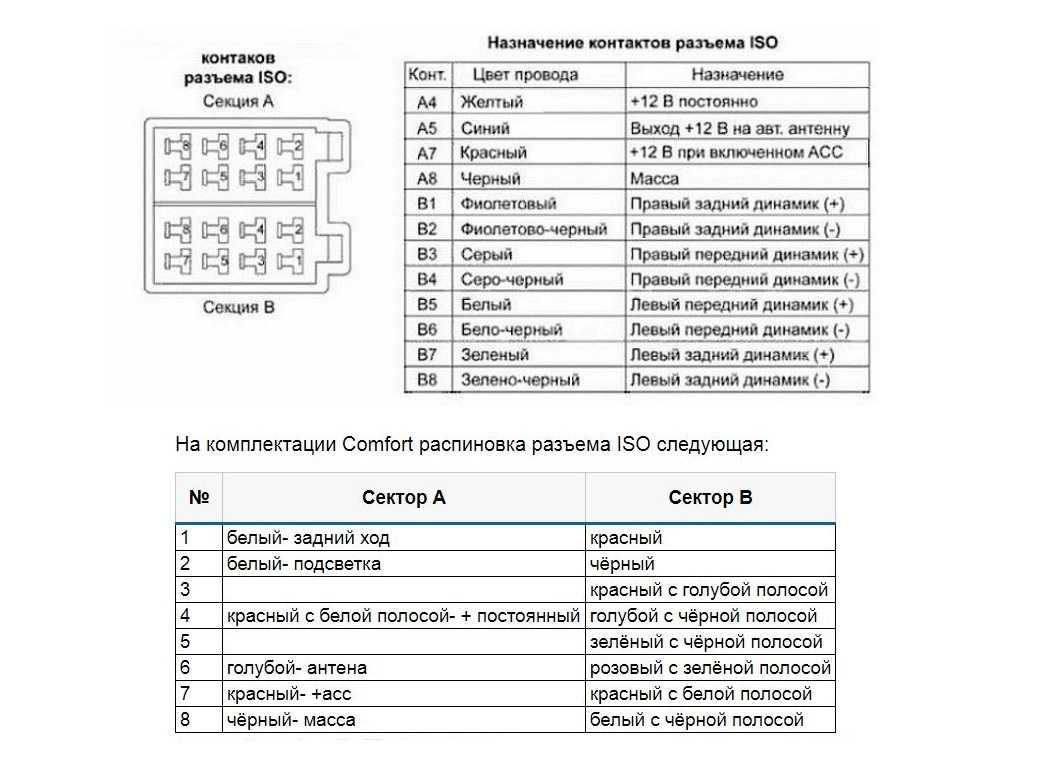

Распиновка

Чтобы самостоятельно подключить магнитолу, необходимо знать, куда подается питание, где выводы на динамики. Для заинтересованных даем распиновку этого устройства.

Источник фото: https://www.drive2.com/l/512218213111562977/

Это стандартная схема подключения. Если у владельца нет опыта работы с радиоэлектронными устройствами, работу по подключению лучше всего доверить специалистам-радиоэлектронщикам.

Основные неполадки

Мультимедийная система «Лады Весты» эксплуатируется уже несколько лет, что позволяет выявить характерные неполадки для этой модели. Наиболее часто владельцев беспокоят такие проблемы:

Наблюдается неполное свечение дисплея. Виновником такого явления выступает низкая температура окружающей среды. Для решения вопроса достаточно перезагрузить систему.
Включение ММС выполняется после нескольких попыток. Снова виновата низкая температура. Если удерживать клавишу включения несколько секунд, магнитола включается.
Штатная магнитола Lada Vesta вовсе не включается. В большинстве случаев нажатием кнопки Reset на несколько секунд проблема решается. Также может перегореть предохранитель на задней стенке аппарата.

Некоторые владельцы не могут пользоваться телефоном при движении автомобиля. Для этого необходимо знать, как включить блютуз на магнитоле «Лады Весты».

В том случае, когда не работает навигация, экран побелел, нельзя подключить другой гаджет, поступают таким образом:

Пробуют перезагрузить устройство.
Отсоединяют клемму плюс АКБ на несколько минут.
Перепрошивают ММС оригинальной прошивкой.
Выполняют сброс до заводских установок.

Источник фото: https://www.drive2.com/l/511144540007039077/

Если пытаться самостоятельно ремонтировать ММС, можно потерять гарантийные обязательства изготовителя этого устройства.

Алгоритм управления бортовым компьютером

В вариантном исполнении имеется дистанционное управление электрическими приводами стеклоподъемников. Электрические стеклоподъемники управляются от кнопок пульта дистанционного управления при выключенном зажигании. Подъем стекол происходит во время удержания кнопки блокировки в нажатом положении более трех секунд. Сначала поднимаются стекла передних, затем задних дверей.

На Lada Granta и Lada Kalina можно выбрать один из двух режимов закрытия автомобиля:

При нажатии на кнопку брелока открываются все двери.
При нажатии на кнопку брелока открывается дверь водителя, при повторном нажатии — все остальные двери.

Чтобы сменить режим открытия нужно включить зажигание (не заводить двигатель), нажать и удерживать 1 и 2 кнопки брелока одновременно до появления звукового сигнала.

1. Выбор функций бортового компьютера (осуществляется при помощи клавиш на правом подрулевом переключателе).

2. Выбор счетчиков пробега и переключение часы – температура.

3. Вход в режим установки параметра, выбор параметра.

3.1. Установка времени.

При выходе из режима установки времени счетчик секунд обнуляется (сбрасывается без округления). Если нет нажатий кнопок в течение 60 секунд, выход из режима установки времени автоматически.

4. Режим индикации параметров функций «Круиз-контроль» или «Ограничитель скорости».

В режиме индикации параметров функций «Круиз-контроль» или «Ограничитель скорости» возможно переключение индицируемой функции бортового компьютера (пункт 1) и счетчиков общего и суточного пробега (пункт 2), индикация температуры наружного воздуха и времени недоступна, режимы установки параметров (пункт 3) недоступны.

Общие примечания:

«коротко» – нажатие менее 1,5 секунд, срабатывание по отпусканию.
«длительно» – нажатие более 1,5 секунд, срабатывание по времени.
желтый цвет – сегмент мигает (меандр, 1 Гц).
при сбросе параметров маршрута (п. 3(г)) происходит обнуление следующих параметров: средний расход топлива, израсходованное топливо, время в пути, средняя скорость.

Для установки часов необходимо нажать на верхнюю клавишу и удерживать ее некоторое время. При кратковременном нажатии можно листать меню, выбирая нужные опции, обновлять показания. Первый раздел показывает общий пробег по маршруту, второй — время (часы и минуты), третий подсказывает передачу, на которую следует переключиться, и так далее, в соответствии с представленным выше списком. Выйти из меню можно в любой момент, нажав нижнюю клавишу.

Есть и секретное меню в БК, которого нет в руководстве. Попасть в него можно, если нажать обе кнопки. В этих опциях можно изменить уровень и тональность звука поворотника или аварийной сигнализации: для усиления звука нужно нажимать на верхнюю клавишу, для уменьшения — на нижнюю. При удерживании обеих клавиш на надписи SET настройки вернутся в штатное положение.

Мнения владельцев о мультимедийной системе Lada Vesta Cross

Отзывы о работе мультимедиа различаются. Некоторые владельцы авто полностью довольны системой, отмечают повышение качества и удобства управления, другие высказывают противоположную точку зрения . Вот основные мнения владельцев машины:

Положительные отзывы	Отрицательные отзывы
Вадим: «Я очень доволен качеством новой мультимедийной системы. По-моему, это первая российская магнитола, которая может конкурировать с иностранными версиями. Очень хорошее звучание, которое сохраняется даже при большой громкости. Звук чистый, четкий, равномерный».	Кирилл: «На мой взгляд, в Лада Веста СВ Кросс люкс мультимедиа могли бы установить и получше. На мониторе очень плохо видно все, как только выходит солнце. Такое впечатление, что система рассчитана только для использования в темное время суток. Когда едешь по навигатору просто невозможно всмотреться, куда двигаться дальше, хоть останавливаться».
Николай: «Меня особо порадовала функция Bluetooth – слушаю музыку прямо с телефона, не надо ничего качать на флешку или карточку. Телефон прекрасно подключается, без сбоев и длительного ожидания. Система сразу распознает устройство».	Алена: «Установила навигатор – оказался неудобным. Во-первых, пробки он практически не распознает. Во-вторых, у меня не получается выбрать маршрут, потому что система сама решает, как будет правильно поехать. Плохая видимость на мониторе».
Роман: «Хочу отметить отличную навигацию. По работе часто приходится ездить в незнакомые районы, другие регионы. Теперь с новой мультимедийной системой стало намного проще – быстро ориентируется, очень удобно показывает на мониторе направление, отмечает пробки».	Дмитрий: «Переключение и нажатие кнопок очень усложняется тем, что нужно либо искать специальную ручку, либо долго прицеливаться к нужной кнопке. Просто нажав пальцем в процессе езды, можно оказаться совершенно в другом разделе. В большинстве случаев палец вообще не воспринимается».
Никита: «Наконец появилась и камера заднего обзора – она просто необходима, на мой взгляд. Работает прекрасно – все отображается на мониторе, никаких проблем с видимостью нет. Качество изображения – на высоком уровне».	Юрий: «Ночью слепит глаза монитор – слишком высокая яркость. Уже несколько раз приходилось выключать мультимедиа, и ориентироваться на дороге при помощи зеркал, потому что действительно опасно ехать с таким ярким экраном – не долго и в аварию попасть»
Ольга: «Очень стильный дизайн – смотрится магнитола красиво, современно, ярко – не хуже, чем в дорогой иномарке. Работает быстро, понятно – разобраться совсем не сложно».	Михаил: «Очень неудобная система обновления карт. Если бы она была доступна через подключение к интернету, все было бы намного проще. А так не всегда хватает времени для того, чтобы подключать внешние носители, и обновляться».
Григорий: «Очень много различных настроек, что позволяет настроить систему под себя. Запомнить все станции, создать свой плейлист, установить настройки звучания. Я очень доволен работой мультимедиа».	Игорь: «На мониторе очень маленькие кнопки, за счет этого управлять системой, особенно в процессе движения не представляется возможным».

Вывод

При разработке мультимедийной системы для новой Лада Веста СВ Кросс, производитель постарался максимально убрать все недостатки, которые отмечали владельцы в предшествующих версиях. Улучшилось не только качество звука, но и управляемость системой, интерфейс стал более дружелюбным и понятным. Однако не удалось избавиться от проблемы самого сенсора – это слишком высокая яркость ночью и плохая видимость в дневное время. Мультимедиа обладает широким набором функций. Здесь можно просматривать фильмы, фотографии, легко управлять радиостанциями. Слушать музыку можно с различных устройств, в разных режимах. Добавилась камера заднего обзора, что сделало езду еще более комфортной. В целом, магнитола соответствует современным требованиям владельцев, стоит не дорого, работает качественно.

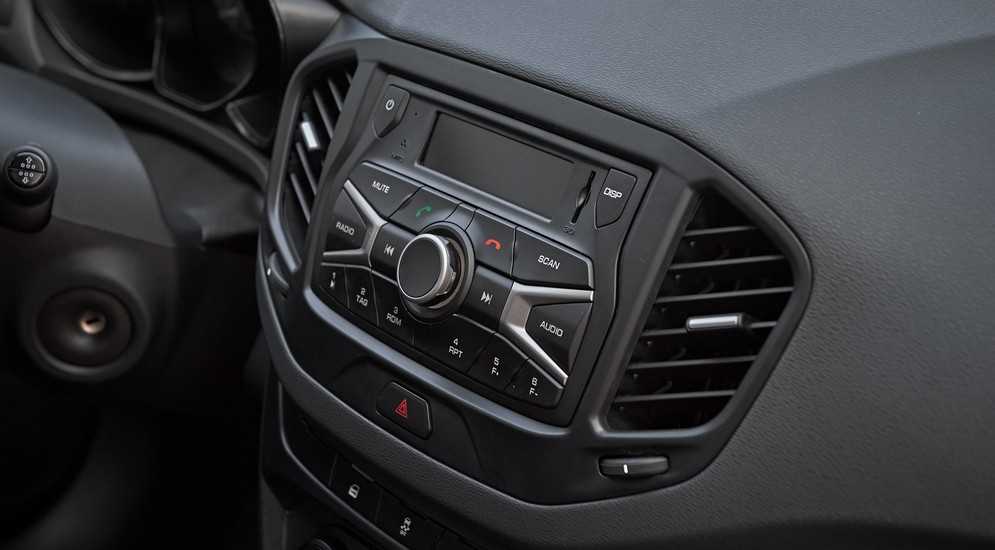

Элементы управления штатной магнитолой Лада Веста

В привычном для всех месте – в левом верхнем углу магнитолы располагается кнопка включении и отключения магнитолы.

Правее от нее находится микрофон для общения при включенной функции Hands free, а также кнопка Reset для сброса настроек девайса. Еще правее расположен монохромный дисплей, служащий для вывода различной информации – названия трека, радиостанции и ее частоты, время и т.д. В общем, тут все то, что мы привыкли видеть и ожидать от дисплея магнитолы.

Правее магнитолы находится слот для SD-карты и клавиша отображения часов DISP.

В нижнем ряду мы можем наблюдать кнопки:

MUTE – отключение звука Зеленая и красная трубки – принять и отклонить вызов, SCAN – многофункциональная клавиша.

Еще чуть ниже мы видим клавиши RADIO и AUDIO, которые выполняют функции переключения режимов воспроизведения – либо радио, либо аудио с носителя информации.

В самом центре магнитолы находится шайба для прокрутки различных функций, но чаще всего она используется для увеличения или уменьшения громкости.

Ниже находятся клавиши с цифрами от 1 до 6. Они используются для быстрого перехода к сохраненным радиостанциям. Кроме этого, в режиме аудио они могут быть использованы для других целей. Так, например клавиша 1 может листать папки на флеш-карте.

Основные принципы успешной прошивки ммс в лада веста

Чтобы без проблем перепрошить ммс, следуйте алгоритму:

— подбирайте программное обеспечение согласно заданному производителем;

— использовать официальную версию программного обеспечения;

— скачивать файлы у официального дилера автомобиля;

— действовать по инструкции, соблюдать очередь в действиях;

— дождаться окончания, не прервать процесс;

— не трогать клавиши во время перезагрузки, не отключать питание;

— если не уверены, что сможете выполнить процедуру самостоятельно, обратитесь в сервисный центр.

Помните, что за ошибки, вызванные самостоятельным неудачным выполнением процедуры, официальный дилер ответственности не несет, и устранять дефекты по гарантийному обслуживанию не будет.

Выбор и покупка магнитолы

После того как я забрал свою Lada Vesta SW CVT из салона, было решено, что всё-таки будем заказывать мультимедийную систему TEYES. Кроме нее, в течение нескольких недель были также изучены следующие варианты:

Всякие китайские No Name магнитолы,
Kingbeats,
Штатная 2DIN ММС,
Incar.

Но ничего мне из этого не подошло. Было главное условие – это раз поставить и забыть, чтобы всё уже было из «коробки» с нужной мне функциональностью.

Открыв Aliexpress и перейдя на магазин бренда (открыть магазин), на выбор было представлено четыре варианта на выбор:

TEYES СС2L Plus,
TEYES SPRO Plus,
TEYES CC2 Plus,
TEYES СС3.

Все варианты примерно одинаковые по начинке. Почитав отзывы, посмотрев обзоры, решил, что самый подходящий вариант для меня – это TEYES Spro+ 3\32 (открыть страницу с магнитолой). На ближайшие три года мне должно хватить, если, конечно, устройство не выйдет из строя за это время. Но я надеюсь, что всё будет хорошо и в случае чего, поддержка поможет (наивный), если будут проблемы в гарантийный период (12 месяцев).

Если честно, никогда раньше ничего не заказывал в таком ценовом диапазоне на Aliexpress, но всё же рискнул. Магнитола обошлась мне в 17 902 рублей.

Монтаж динамиков

Во всех конфигурациях Лада Веста присутствует аудиоподготовка, что упрощает задачу по установке оборудования, т.к. нет необходимости протягивать нужные кабели и провода.

Необходимый минимум присутствует во всех конфигурациях Веста, что позволяет без усилий устанавливать своими руками как головное устройство, так и динамические головки.

Монтаж динамиков не требует дополнительных инструментов, поэтому работу можно проводить без специальной подготовки.

Перед установкой динамиков необходимо аккуратно извлечь материал изоляции в тех местах, где будет находиться акустика.

Также для уплотнения креплений понадобятся прокладки из войлочного или подобного материала, которые можно вырезать собственноручно.

Область для установки оборудована лишь тремя креплениями, поэтому для фиксации на 4 крепежа понадобится установка специальных подставок. Данные подставки можно изготовить самостоятельно или заранее приобрести в магазине автомобильной экипировки.

После откручивают саморезы в нижней части обшивки, отгибают накладки и просовывают проставки в это пространство. Дополнительно закреплять их не нужно, они будут плотно сидеть в подготовленной нише.

Участок установки необходимо звукоизолировать. Есть возможность повысить качество звука при воспроизведении аудио.

Провода для аудиосистемы уже находятся в салоне, но разъемы у них могут оказаться нестандартными. Поэтому лучше заранее приобрести переходники, чтобы не отрезать штатные разъемы, т.к. это может отразиться на гарантийном обслуживании автомобиля.

Эта последовательность простых действий позволит установить динамики с хорошим звучанием быстро и без затрат на монтаж посторонними специалистами

Действовать нужно осторожно, не спеша, чтобы не повредить обшивку и пластик в салоне

Выводим экран телефона на ММС

EasyConnected или EasyLink — это программа, которая позволяет отображать экран Android-смартфона на ММС (телефон должен быть подключен к ММС через USB).

Порядок запуска EasyConnected

Разрешить установку стороннего ПО: Настройки > Безопасность > Неизвестные источники. Разрешить установку приложений из неизвестных источников.
Стать «разработчиком»: Настройки > Об устройстве > Номер сборки. Много раз нажимать по этому меню.
В меню «для разработчиков» включить отладку по USB.
Установить приложение EasyConnected_V4.6.1.apk .

Скачать EasyConnected для WinCE ( ссылка ) и скопировать в память магнитолы (см. как выйти на рабочий стол).
Запустить на ММС EasyConnected и подключить телефон по USB.

Процесс работы EasyConnected показан на видео:

Порядок запуска EasyLink
