Точки подключения сигнализации на лада ларгус

Самостоятельный монтаж сигнализации

Этап первый

Перед непосредственной установкой устройства на автомобиль LADA Largus прибегаем к подготовительному процессу, касающемуся: блока сигнализации, модуля обхода иммобилайзера, вспомогательного оборудования, перечня инструментов и крепежа. Также потребуется детальное изучение прилагаемой к системе документации. Н забываем, что устройство имеет определенные точки подключения.

Этап второй

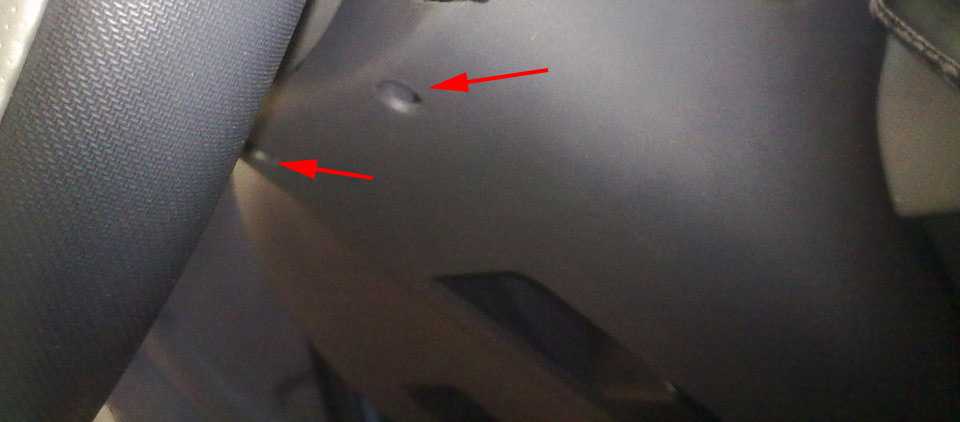

Разборку начинаем с кожуха рулевой колонки. Винты его крепления откручиваем подходящей отверткой. Теперь демонтируем декоративную накладку, присутствующую на панели над педалями.

Этап третий

Переходим к непосредственному монтажу сигнализации. Изоляционной лентой обматываем кабели таким образом, чтобы обеспечить способность точек подключения устройства своевременно срабатывать при агрессивном воздействии на кузов снаружи. Такой подход может оправдать скрытность места (за накладкой) нахождения основного модуля системы. Злоумышленникам здесь будет тяжело к нему подобраться.

Этап четвертый

В кузовную стойку интегрируем диодную лампочку, а на внутреннюю поверхность лобового стекла — антенну. Одновременно выполняем установку блока питания и коммутацию присутствующих в комплекте кабелей. Обжатая клемма должна соответствовать минусовому контакту. Она фиксируется гайкой. Прокладку проводки лучше выполнять в проемах дверей, что позволит предотвратить перегибы и прочие воздействия на магистральные электрические линии.

В подкапотное пространство LADA Largus кабельный жгут протягивается сквозь резиновый уплотнитель. По аналогичному принципу осуществляем монтаж концевика и сирены. Следующим действием коммутируем систему с сигналами поворотов. Затем приступаем к монтажу концевиков дверей и багажного отделения.

Этап шестой

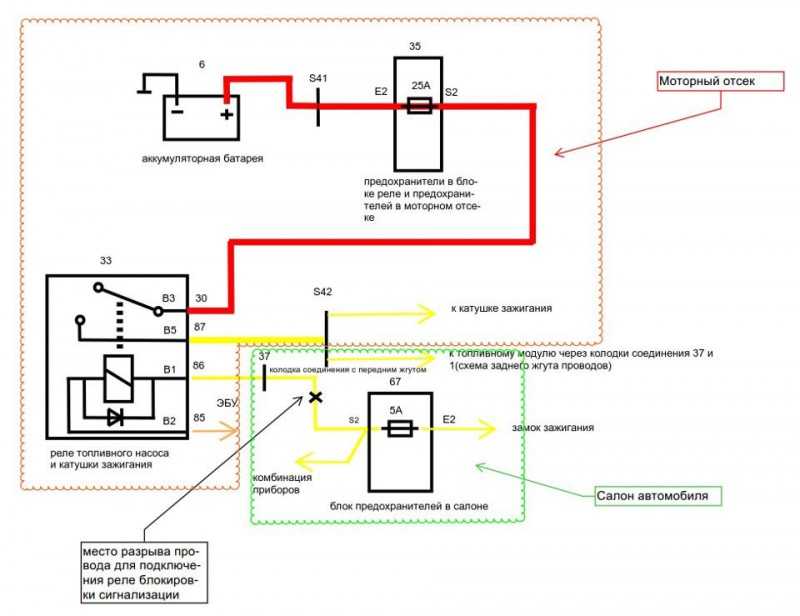

Охранная система в LADA Largus имеет непосредственную связь с тахометром, центральным замком и ручным приводом стояночного тормоза. В цепь сигнализации можно интегрировать специальные реле, не позволяющие мотору завестись во время атаки злоумышленников на автомобиль.

Этап седьмой

Теперь приступаем к программированию функции сигнализации. Здесь следует достичь слаженности функционирования мотора и тахометра. Также может потребоваться регулировка датчика удара.

Сигнализация работы двигателя ларгус

Бытует мнение, что если какой-то автомобиль захотят угнать, то непременно сделают это. И от «профессионалов» не спасут даже самые сложные охранные комплексы: ни сигнализации, ни механическая защита, ни хитрые блокировки двигателя. Следуя такой логике, можно не закрывать дверь квартиры — ведь, если захотят, все равно откроют. Противники защиты автомобиля не учитывают фактор времени, нехватка которого в подавляющем большинстве случаев и заставляет угонщиков бросить «почти законченную работу». Грамотно подобранный и качественно установленный противоугонный комплекс делает угон такой машины нецелесообразным занятием. Во-первых, охранный комплекс существенно увеличивает время угона, а значит, растет риск быть пойманным. Во-вторых, поблизости почти всегда есть такой же автомобиль, но без правильной защиты. «Увести» его значительно легче и безопаснее.

Еще один важный вопрос, который почти всегда возникает при покупке нового авто: «Не снимут ли с гарантии автомобиль, если ставить охранную систему не в автосалоне». В этом вопросе вы можете быть спокойны и выбирать сертифицированного установщика по своему усмотрению. Отказать в гарантийном ремонте конкретной неисправности автосалон может только доказав, что поломка возникла из-за некорректной установки охранной системы. В этом случае вы все равно ничего не теряете: все затраты на ремонт несет установщик.

Почему КАСКО не отменяет охранный комплекс

С каждым годом крепнет убеждение, что КАСКО заменяет охранный комплекс. Если купил полис, то защищать машину не обязательно. Мы расскажем о том, какие потери ждут автовладельца, у которого угнали застрахованную машину.

Вы вынуждены купить новый автомоибль, который обойдется вам дороже. Вы на ощутимое время (часто 2-3, а то и больше месяцев) лишаетесь привычного средства передвижения. Вы заново потратите деньги на обустройство машины: тонировка, парктроники, музыка, webasto и другие привычные вещи. Вы снова покупаете полисы ОСАГО и КАСКО. Вы теряете разницу между стоимостью автомобиля и выплатой страховой, если договором предусмотрена амортизация. Вы теряете стоимость оформления кредита (открытие счета) и выплаченные проценты по кредита, если машина приобреталась в кредит.

Сумма может получиться вполне приличной.

Ну и кроме финансовых затрат оцените потраченные силы на оформление необходимых документов и смену привычного ритма жизни.

Источник

Подключение концевиков дверей лада ларгус

Ниже приведены все электросхемы автомобиля. Данная ч/б подборка наиболее полная. Список цветных схем приведён в меню слева. Пояснения к соединениям и цепям, цветам разъёмов на схемах (обозначены цифрой и буквой) находятся тут. Перечень приборов, (обозначенных на схемах цифрами) находится тут Все схемы кликабельны и развёртываются в новой вкладке.

КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКУЮ СХЕМУ

Как читать принципиальную схему (пример схемы):

Цвет разъема
5 Схема разъема

6 Схема подсоединения

7 Цвет разъема

8 Номер платы, к которой подключен прибор

9 Номер прибора

10 Номинальный ток предохранителя

11 Расположение предохранителя на плате

12 Цвет держателя

13 Номер соединения

14 Номер места сращивания проводов

15 Номер соединения с «массой»

16 Вспомогательный элемент

17 Номер главы

18 Номер листа

19 Схема подсоединения

20 Код цепи (позволяет определить назначение провода), см. перечень цепей

Схема управления электроприводами замков дверей (замки с функцией «центральный замок» и ДУ)

Схема включения генератора, гидроусилителя рулевого управления

Схема включения генератора, стартера, АКБ (двигатель К7М710)

Схема включения генератора, стартера (двигатель К7М710)

Цепь заряда АКБ (двигатель К4М690)

Цепь запуска двигателя (двигатель К4М690)

Цепь включения звукового сигнала

Блок предохранителей в салоне

АКБ, блок предохранителей и реле в моторном отсеке

АКБ, блок предохранителей и реле в моторном отсеке (реле впрыска) (двигатели К4М690, К7М710)

АБС, датчики скорости колес

Датчик скорости автомобиля (передняя боковая подушка безопасности, двигатель К4М690)

Датчик скорости автомобиля (подушка безопасности водителя, двигатель К7М710)

Система кондиционирования и система охлаждения двигателя (климатическая установка, двигатель К4М690)

Система кондиционирования воздуха и система охлаждения двигателя (климатическая установка, двигатель К7М710)

Указатели поворотов и аварийной сигнализации

Электрообогрев заднего стекла

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ ЗАДНИХ ДВЕРЕЙ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ ПЕРЕДНИХ ДВЕРЕЙ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ОБОГРЕВОМ

СТЕКЛООЧИСТИТЕЛИ ПЕРЕДНЕГО И ЗАДНЕГО СТЕКЛА, СТЕКЛООМЫВАТЕЛИ (с очистителем заднего стекла)

СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНЕГО СТЕКЛА И СТЕКЛООМЫВАТЕЛЬ (без очистителя заднего стекла)

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА (семейство F90, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНИКА (семейство К90, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство К90, семь мест, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство К90, пять мест, замки дверей с функцией «центральный замок» и ДУ)

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА (семейство F90, замки дверей с функцией «центральный замок» и ДУ)

ПРАВЫЙ ЗАДНИЙ ФОНАРЬ, ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА

ВЫКЛЮЧАТЕЛЬ СИГНАЛЬНОЙ ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

ГАБАРИТНЫЕ ОГНИ (с подсветкой вещевого ящика)

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

ЭЛЕКТРОВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ (обычная система отопления, двигатель К4М)

АУДИОСИСТЕМА С ЧЕТЫРЬМЯ ГРОМКОГОВОРИТЕЛЯМИ

АУДИОСИСТЕМА С ДВУМЯ ГРОМКОГОВОРИТЕЛЯМИ

АУДИОСИСТЕМА БЕЗ ГРОМКОГОВОРИТЕЛЕЙ

Датчик уровня тормозной жидкости

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ ДВУХ-КАНАЛЬНАЯ (подушка безопасности водителя, подушка безопасности пассажира)

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ ОДНО-КАНАЛЬНАЯ (подушка безопасности водителя)

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (СНПБ) С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЯМИ РЕМНЕЙ БЕЗОПАСНОСТИ

СИСТЕМА НАДУВНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (СНПБ) С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС (модуль электробензонасоса)

КОМБИНАЦИЯ ПРИБОРОВ (маршрутный компьютер)

КОМБИНАЦИЯ ПРИБОРОВ (антиблокировочная система)

КОМБИНАЦИЯ ПРИБОРОВ (без антиблокировочной системы, без системы навигации)

КОМБИНАЦИЯ ПРИБОРОВ (маршрутный компьютер, антиблокировочная система)

ЦЕНТРАЛЬНЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ (ЦЭКБС)

Приемное кольцо (катушка связи) системы электронной противоугонной блокировки запуска двигателя

ЭСУД Автомобиля с двигателем К4М (рулевое управление с усилителем)

ЭСУД автомобиля с двигателем К7М (рулевое управление с усилителем)

Современные автомобили имеют огромное количество опций, направленных на комфорт и безопасность. Например, опция «дорога домой» на обновленной Лада Гранта позволяет после остановки двигателя еще в течении 40 секунд освещать путь владельцу ближним светом фар. Пока АвтоВАЗ думает, как улучшить Лада Ларгус, вы можете установить дополнительную внешнюю подсветку в двери своими руками.

Самостоятельная установка сигнализации

Шаг первый

Перед началом монтажа выбранного противоугонного средства, нужно подготовить все необходимые составляющие: корпус автосигнализации модуль обхода иммобилайзера, навесное оборудование, инструменты, материалы и фиксирующие детали. Немаловажным будет изучение сопроводительной документации как на противоугонное средство, так и на сам автомобиль.

Шаг второй

Разборка начинается с подрулевого кожуха, саморезы которого откручиваются отвёрткой. Далее, снимается декоративная накладка центральной консоли, размещаемая над педалями.

Шаг третий

Начинается непосредственная установка устройства, для чего изолентой заматываются провода, так, чтобы точки подключения сигнализации смогли оперативно срабатывать на агрессивное воздействие извне. Это оправдывает скрытность места расположения блока сигнализации, чтобы к нему было сложно добираться злоумышленнику.

Шаг четвёртый

В стойку устанавливается светодиодная лампочка, а на лобовое стекло — антенна. При этом монтаж основного блока питания и подключение проводов происходят одновременно. Обжим клеммы и прикручивание её под гайку должен соответствовать знаку минус. При этом проводку лучше устанавливать в дверных проёмах: так можно избежать перегибов и постоянного на неё воздействия.

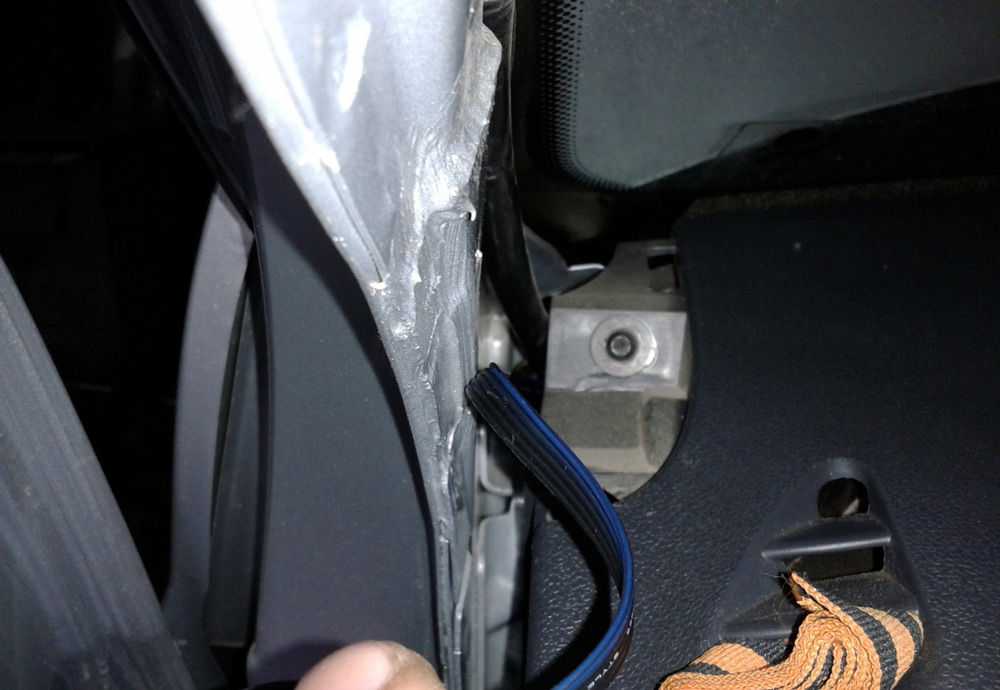

Протягиваем провода в стойку

Шаг пятый

Через резиновый уплотнитель протягивается жгут проводов под капотом. Аналогичным образом монтируется сирена и концевик. Далее, подключаются указатели поворотов, концевики дверей и багажника. Если какие-то кнопки отсутствуют, то можно заменить их штатными или нештатными вариантами.

Шаг шестой

Штатная сигнализация Ларгус непосредственно связана с тахометром, ручным тормозом и центральным замком. В систему управления можно подключить контактную группу реле, в результате чего злоумышленником двигатель заводиться не будет. Эти и другие силовые цепи автозапуска должны быть своевременно подключены.

Шаг седьмой

В конце программируется функция сигнализации, то есть определяется слаженность работы двигателя и тахометра. Она проверяется и при необходимости регулируется датчик удара.

https://youtube.com/watch?v=IVjwlGIeXsU

Виды сигнализаций для Лады Ларгус

С конвейера практически все автомобили, включая и рассматриваемую нами Лада Ларгус, оснащены средствами безопасности стандартного типа. Речь идет о центральном замке дверей и аналогичном устройстве для крышки багажного отсека. Сегодняшние технологии предоставляют отменную возможность вооружиться более прогрессивными системами, отвечающими за безопасность авто.

Наиболее популярными среди владельцев стали такие виды сигнализаций:

  • диалоговый;
  • телематический;
  • с присутствием GSM-модуля.

Обозначенные системы существенно различаются в плане собственной эффективности и принципа функционирования. Некоторые из устройств характеризуются повышенной чувствительностью даже к ничтожному дуновению ветра, а другие, наоборот, не среагируют на пинок ногой, к примеру, в покрышку колеса.

Особо следует отметить те устройства, которые обеспечивают устойчивый канал связи между брелоком, находящимся непосредственно у владельца, и приемником в авто. Такая сигнализация более надежная.

Обход штатного иммобилайзера Lada Largus автосигнализацией Pandora по LIN

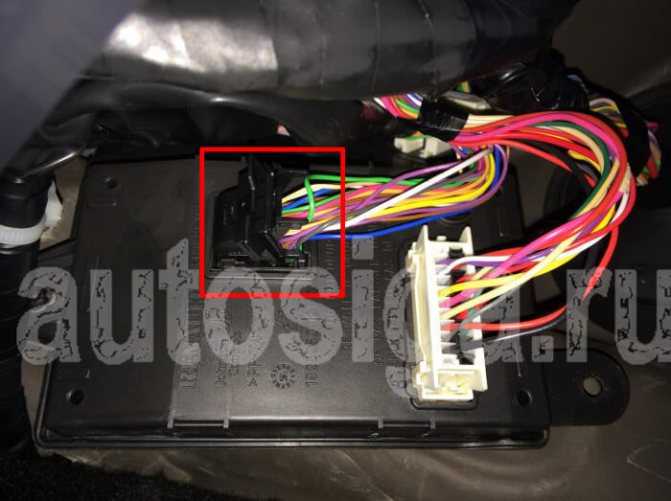

Для деактивации штатного иммобилайзера во время автозапуска используйте аппаратный алгоритм обхода штатного иммобилайзера Пандора. Подключения производим в черном разъеме блока BCM.

Провод DATA шины иммобилайзера – пин №36 черного разъема (нумерация указана на разъеме со стороны пинов) необходимо разрезать. Провод Пандора ДХ 50 LIN IN черного цвета подключить к проводу DATA шины иммобилайзера в сторону блока BCM. Соответственно провод Пандора LIN OUT белого цвета подключить к проводу DATA шины иммобилайзера в обратную сторону от блока BCM.

В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).

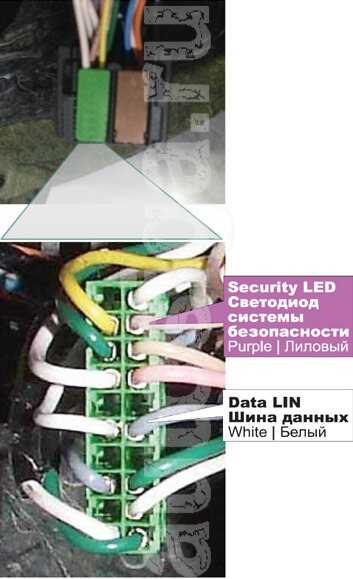

DATA (LIN) — pin 36, СИД штатного иммо — pin 32


СИД — лиловый, DATA LIN — белый

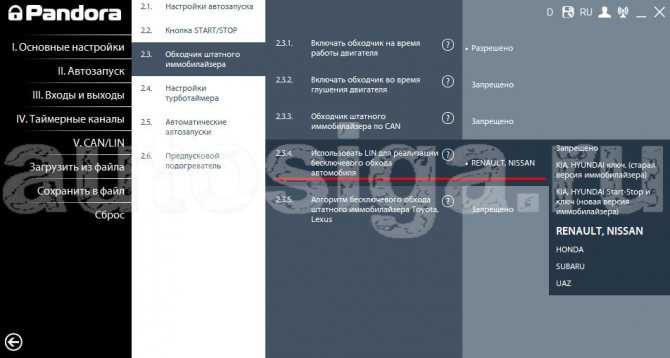

Не забываем в настройках Alarm Studio указать метод обхода иммобилайзера как RENAULT, NISSAN.


Настройка программы Аларм Студио

Проблема выбора нужного устройства

Прежде чем приступать к собственно монтажу новой сигнализации, её нужно сначала выбрать. Сегодня это несколько проблематично, поскольку имеющийся ассортимент товаров просто «бьёт все рекорды». Если учитывать то обстоятельство, что вся продукция создавалась с целью защиты автомобиля, то для повышения конкурентоспособности на соответствующем рынке она будет отличаться своим охранным уровнем, фирмой-производителем и ценой за комплект.

Когда невооружённым глазом заметен разброс цен, то владельцу Лады Ларгус стоит задуматься, насколько она дорога и какая степень защиты будет наиболее приемлемой. Ведь существует не только сама сигнализации, но и целые противоугонные комплексы, в которые она и входит. Кроме того, определённые виды устройств не всегда подходят для Лады Ларгус, в особенности те, которые можно установить своими руками.

Как правило, все противоугонные системы оснащены стандартным набором устройств, в которые входит сама сигнализация, иммобилайзер и электронный замок капота.

Виды сигнализаций

Как известно, все транспортные средства, в том числе Лада Ларгус, укомплектованы стандартными средствами, предотвращающими их кражу — замками дверей и зажигания. Однако сегодня можно вооружиться и более продвинутым средствами, среди которых особой популярностью пользуются варианты:

  • односторонней или двухсторонней связи с автозапуском или без него;
  • диалоговые;
  • телематические;
  • с GSM-модулями.

Их эффективность и принцип действия между собой очень часто отличается. Есть устройства, которые чувствительны даже к малейшему дуновению ветра, а есть такие, что не почувствуют толчка ногой мимо проходящего человека

Здесь очень важно обращать внимание на стойкость канала связи между приёмником и брелоком

Другие варианты разблокировки

Существует альтернативный способ разблокировки магнитолы Lada Largus. Понадобится обратиться к официальному дилеру. Специалисты отправляют VIN-номер машины производителю. От завода дилерский центр получает пароль от установленной автомагнитолы. Метод не подойдет, если устройство менялось на аналогичное по гарантийному талону или лично водителем. Чаще всего официальный представитель снимает магнитолу. Дилер считывает сведения, нанесенные на этикетку. Он определяет код с помощью калькулятора.

На первых моделях Ларгус было устройство, транслирующее предварительный пароль. Чтобы увидеть код, нужно сразу нажать на клавиши 1 и 6. Удерживать кнопки в течение 5 сек. На экране появится пояснение, а затем четырехзначный пароль. Его необходимо ввести в калькулятор, как описано выше.

Сейчас такое оборудование встречается редко. Других способов для разблокировки магнитолы не существует. Некоторые автовладельцы перепрошивают программное обеспечение. Но это не поможет раскодировать стереоустройство.

Функции штатной аудиомагнитолы Ларгус

Аудиоустройство, которое присутствует в Лада Ларгус, позволяет владельцу обзавестись такими полезными опциями, как:

  • поиск и запоминание радиостанций, вещающих в традиционных диапазонах FM или АМ;
  • возможность отображения наименований настроенных станций с удобной функцией «RDS»;
  • воспроизведение аудио-программ, записанных в форматах: «MP3» и «WMA», а также «AAC» и «WAV»;
  • подключение к головному устройству внешних источников с целью последующего воспроизведения информационных программ через штатные громкоговорители (для этого магнитола располагает разъемами «USB» и «Jack», а также опцией «Bluetooth»;
  • коммутация с беспроводным комплектом «Свободные руки», который позволяет осуществлять телефонную связь с абонентами во время езды.

Также не следует забывать о присутствии в магнитоле функции защитного кодирования, что позволяет повысить степень защиты устройства от попыток кражи.

Разбор салона автомобиля Лада Ларгус для подключения автосигнализации

Снять щиток приборов. Для этого необходимо снять кожух рулевого вала (крепление на двух саморезах и защёлках).

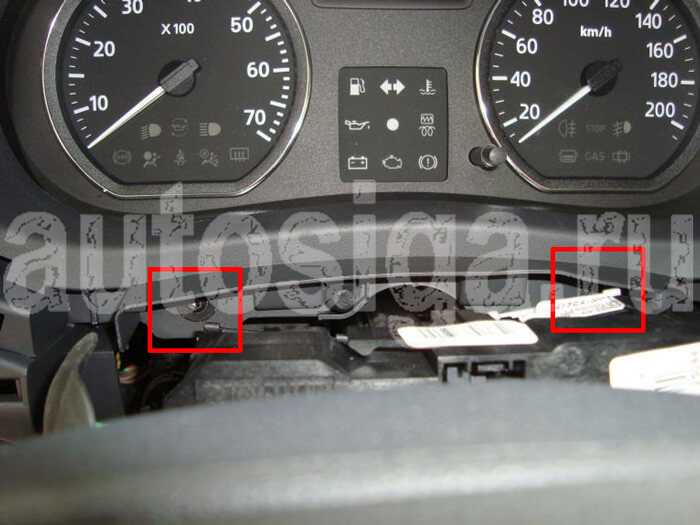

Саморезы крепления нижней части рулевой накладки

Снять облицовку центральной консоли (крепление на защёлках).

Снятие верхней части кожуха рулевого вала

Кожух рулевого вала снят

Демонтируем облицовку центральной консоли.

Демонтаж центральной консоли

Центральная консоль снята

Снять накладку справа от щитка приборов (крепление на защёлках).

Демонтаж правой накладки

Правая накладка снята

Снять накладку слева от щитка приборов (крепление на защёлках).

Демонтаж левой накладки

Левая накладка снята

Снять декоративную накладку щитка приборов (крепление на двух саморезах и защёлках).

Саморезы крепления декоративной накладки панели приборов

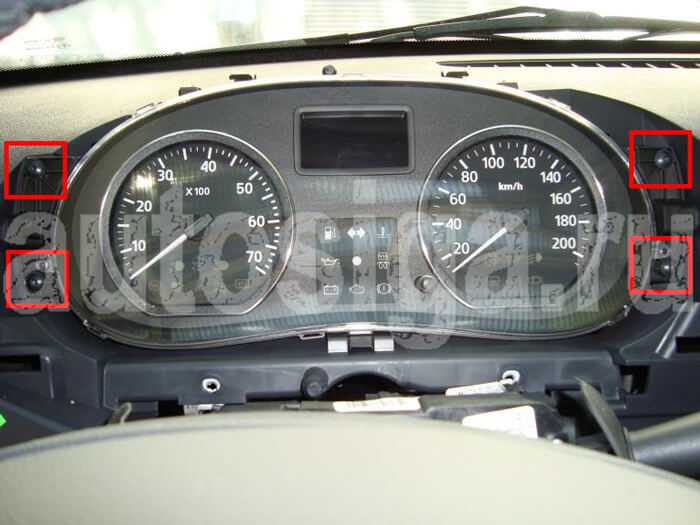

Отвернуть четыре самореза крепления щитка приборов.

4 самореза крепления панели приборов

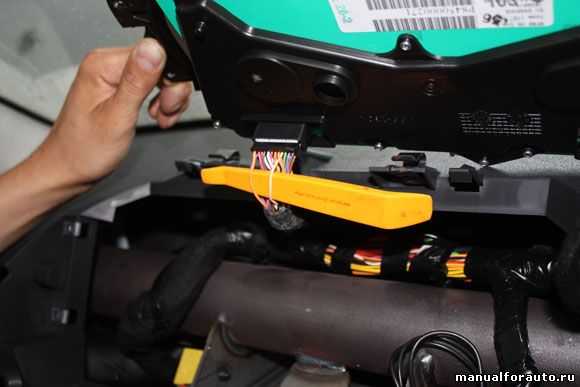

Щиток приборов снят

Для доступа к блоку ВСМ снять защитную накладку снизу (крепление на клипсах).

Защитная накладка

Защитная накладка снята

Виды сигнализаций для Лады Ларгус

С конвейера практически все автомобили, включая и рассматриваемую нами Лада Ларгус, оснащены средствами безопасности стандартного типа. Речь идет о центральном замке дверей и аналогичном устройстве для крышки багажного отсека. Сегодняшние технологии предоставляют отменную возможность вооружиться более прогрессивными системами, отвечающими за безопасность авто.

Наиболее популярными среди владельцев стали такие виды сигнализаций:

  • диалоговый;
  • телематический;
  • с присутствием GSM-модуля.

Обозначенные системы существенно различаются в плане собственной эффективности и принципа функционирования. Некоторые из устройств характеризуются повышенной чувствительностью даже к ничтожному дуновению ветра, а другие, наоборот, не среагируют на пинок ногой, к примеру, в покрышку колеса.

Особо следует отметить те устройства, которые обеспечивают устойчивый канал связи между брелоком, находящимся непосредственно у владельца, и приемником в авто. Такая сигнализация более надежная.

Как выбрать сигнализацию?

Сегодняшний рынок в состоянии «ошеломить» покупателя широчайшим ассортиментом предлагаемых охранных систем. Они дифференцируются по принадлежности к ценовым категориям и набору своих охранных функций и возможностей. В любом случае, главной целью всех систем является обеспечение достаточного уровня защищенности автомобиля от внезапного посягательства, и не каждая сигнализация является надежным защитником авто.

Некоторые типы сигнализаций предполагают вхождение в так называемые охранные комплексы, у которых уровень защиты существенно выше в сравнении с бюджетными версиями устройств. Здесь покупателю следует определиться с потребностями по защите своего универсала

Если данный вопрос урегулирован, тогда обращаем внимание на применимость понравившейся системы к Лада Ларгус. Следует помнить, что более сложные устройства установить трудней, поэтому в отсутствие уверенности в собственном опыте владельцу рекомендуется обратиться в соответствующий центр

Установка может быть произведена и собственноручно, для этого используются точки подключения.

Большинство систем, предлагаемых на рынке, включают стандартный перечень компонентов:

  • саму сигнализацию;
  • электронный замок для капота;
  • иммобилайзер.

Доработка ЦЭБКС

Блок ЦЭБКС расположен на боковой стенке под торпедой у левой ноги водителя. Необходимо его снять и разобрать.

Необходимо добавить несколько деталей, чтобы обеспечить выход на исполнительное устройство (реле, доп.сирена, пейджер). Для этого внутри блока на его плате собираем одну из предложенных схем.

Вариант А на биполярном транзисторе подойдет для подключения слаботочных нагрузок (реле, пейджер), собирается навесным монтажом на лицевой стороне платы

Вариант В на полевом транзисторе подойдет для любых нагрузок (зависит от характеристик полевика), собирается также навесным монтажом с обратной стороны платы с подключением непосредственно на контакт В35 черного разъема.

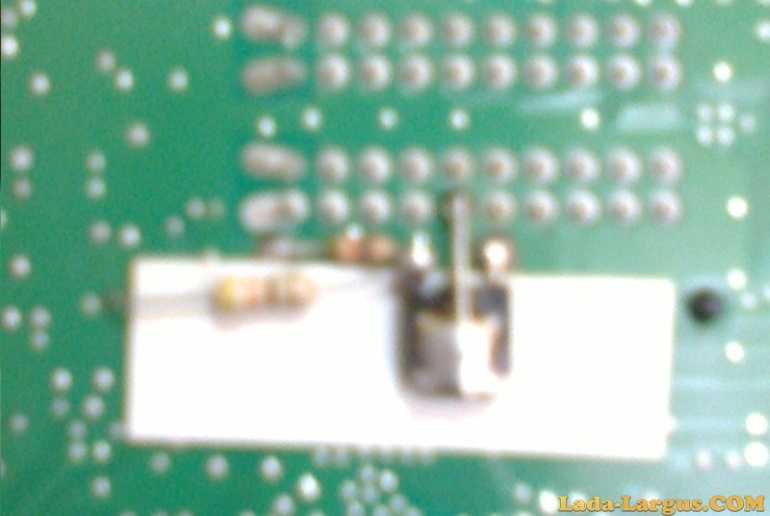

Также любую схему можно собрать на отдельной плате и вынести за блок ЦЭБКС, а на плате блока только установить перемычку, связывающую выход процессора с контактом В35 черного разъема. Пример:

После доработки нужно добавить в черный разъем на место контакта В35 клемму с проводом (клемма подходит от разъема питания Floppy дисковода ПК) и подключить исполнительное устройство.

Прошивка автомагнитолы Ларгус

Когда владелец LADA Largus недоволен штатным функционалом магнитолы, то можно прибегнуть к прошивке. Причинами, побуждающими к таким действиям, могут фигурировать сбои настроенных программ, отказ кнопок реагировать на активацию конкретных функций и пр.

Важно! Когда осуществляется прошивка магнитолы, следует помнить об ответственности за последующую работоспособность магнитолы LADA Largus. Данная операция достаточно сложна и никакой производитель не обеспечит гарантийное обслуживание магнитолы, если владелец решился на такие меры, как прошивка магнитолы

Когда возникло непреодолимое желание все-таки осуществить прошивочное мероприятие, то его лучше доверить специалистам, имеющим немалый опыт в данной сфере. Теперь вы знаете, как разблокировать автомагнитолу, а также как ввести код правильно.

Как это выполняется можно наблюдать на видео:

Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар lada priora

Блок управления наружным освещением и подсветкой приборов расположен на панели приборов, слева от рулевой колонки.Переключатель наружного освещения 1 имеет три фиксированных положения. Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар:1 — переключатель наружного освещения;2 — регулятор освещения приборов;3 — регулятор направления пучков света фар;4 — клавиша выключателя ламп противотуманного света в задних фонарях В крайнем левом положении рукоятки переключателя — наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.При включенном габаритном свете, вращая кольцо регулятора 2, можно изменять яркость освещения приборов. Регулятор направления пучков света фар 3 предназначен для регулировки угла наклона пучков света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:0 — водитель и пассажир на переднем сиденье;1 — водитель и четыре пассажира или водитель и груз в багажном отделении;1,5 — водитель, четыре пассажира плюс груз в багажном отделении;3 — водитель и пассажир, полностью загружено багажное отделение.Лампы противотуманного света в задних фонарях включаются нажатием клавиши 4 при включенном ближнем или дальнем свете фар. При этом в клавише выключателя светится контрольный индикатор желтого света.Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.Выключение противотуманного света в задних фонарях происходит автоматически, если ближний или дальний свет фар будет выключен.

Обход штатного иммобилайзера Lada Largus автосигнализацией Pandora по LIN

Для деактивации штатного иммобилайзера во время автозапуска используйте аппаратный алгоритм обхода штатного иммобилайзера Пандора. Подключения производим в черном разъеме блока BCM.

Провод DATA шины иммобилайзера – пин №36 черного разъема (нумерация указана на разъеме со стороны пинов) необходимо разрезать. Провод Пандора ДХ 50 LIN IN черного цвета подключить к проводу DATA шины иммобилайзера в сторону блока BCM. Соответственно провод Пандора LIN OUT белого цвета подключить к проводу DATA шины иммобилайзера в обратную сторону от блока BCM.

В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).

DATA (LIN) – pin 36, СИД штатного иммо – pin 32

СИД – лиловый, DATA LIN – белый

Не забываем в настройках Alarm Studio указать метод обхода иммобилайзера как RENAULT, NISSAN.

Настройка программы Аларм Студио

Где найти Pre-code

На Ларгус применяется магнитола, унифицированная с продукцией Renault-Nissan. Чтобы защитить головное устройство от кражи, придумали специальную кодировку. Она предотвращает несанкционированный доступ посторонних лиц к устройству. Разблокировать его можно вводом четырех цифр.

На экране появится сообщение “Код радио 0000”. Предпосылки такой ситуации следующие:

  • снятие зажима с положительного или отрицательного вывода аккумулятора;
  • ремонт электроцепей;
  • установка другой батареи.

Иногда причиной блокировки является неисправный контакт в штекере, подающем питание. Розетка подключается к задней стороне автомагнитолы. Тогда устройство функционирует несколько минут, а потом отключается. При последующем подключении высвечивается запрос пароля.

Для разблокировки магнитолы потребуется pre-code. Его можно посчитать на калькуляторе. Надо ввести шифр из букв и цифр, указанный на этикетке. Она находится на верхней крышке устройства.

Для ее открытия нужно взять съемное устройство, предназначенное для автомагнитолы. Заводской шифр 7711381821 приобретают в магазинах запчастей или у официального представителя. Бюджетной заменой станут стержни от ручек или прутики из металла подходящего диаметра.

Съемники надо вставить в угловые отверстия аудиоустройства. Надавить на фиксирующие элементы и снять клипсы. Поддеть низ панели пластиковой лопаткой. Достать магнитолу из монтажной шахты. На этикетке будет pre-code, состоящий из буквы и нескольких цифр.

Программная активация

  • ноутбук;
  • K-Line адаптер ( ссылка на Ali , цена около 300р.);
  • программа DDT 2000 (по установке читать файл readme).

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать)

3. Доходим до вкладки Конфигурация UCH

4. Нажимаем кнопку Lecture, пункт 9 (штатная сигнализация) — не активирован.

5. Нажать кнопку OUI (ДА) для включения опции.

Дополнительные настройки штатной сигнализации:

  • Автоматическое запирание дверей если двери не открывались (пункт 4)
  • Автоматический таймер постановки на охрану. Во вкладке Параметры UCH, где в выбранном окне колонки Ectriture набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (по умолчанию 30 сек)

Результат на видео:

А вы будете активировать штатную сигнализацию на своем Ларгусе?

Источник

Как установить сигнализацию на Ларгус своими руками

Безусловно, вопросы безопасности транспортных средств волнуют сегодня каждого первого автовладельца. К сожалению, они всегда подвергаются определённым рискам независимо от местоположения, марки или стоимости. Существенно повысить уровень безопасности поможет установка сигнализации на Ларгус своими руками.

Установка сигнализации значительно снижает вероятность угона вашего транспортного средства

Если идёт речь об этом представителе отечественного автопрома, то такую процедуру можно выполнить самостоятельно даже без посещения сервисного центра. Таким образом, владелец машины получает возможность сэкономить денежные средства, удовольствие от результатов собственной работы и повышает самооценку. Однако этот процесс потребует определённых знаний и тщательной подготовки.

Подключаемся к цэбкс

Потребуется:

Инструкция:

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать).

3. Все настройки электрооборудования расположены во вкладках Конфигурация UCH или Параметры UCH

Значения функций этих вкладок с переводом:

Назначение кнопкок:

  • lecture — чтение;
  • oui — да;
  • non — нет;
  • envoi — отправка.

Что можно изменить:

  1. Вкл/выкл ПДУ ключа.
  2. Применение ПДУ ключа с одной кнопкой или перевод ключа с двумя кнопками на работу центрального замка от одной кнопки, т.е. открытие/закрытие центрального замка от кнопки «Закрыть» ПДУ ключа по кругу.
  3. Перевод кнопки «Замок» на передней панели на работу центрального замка от одной только верхней кнопки, т.е. открытие/закрытие центрального замка от кнопки «Открыть» на панели приборов по кругу.
  4. Включение/отключение питания плафона освещения салона.
  5. Включение/отключение функции работы плафона при открытии дверей.
  6. Перевод плафона из режима плавного затухания в режим отключения сразу при закрытии дверей.
  7. По центральному замку имеется возможность изменить время автоблокировки замков дверей, если таковые были разблокированы ПДУ ключа, и если не была открыта любая дверь. По умолчанию установлено 30 сек, также можно вкл/выкл данную опцию.
  8. По салонному свету имеется возможность изменить время плавного гашения (по умол. 30 сек) и время работы плафона если он был включен вручную (по умол. 30 мин).
  9. По поворотникам и аварийке имеется возможность изменить частоту мигания и частоту тона зуммера.
  10. По обогреву заднего стекла и зеркал заднего вида имеется возможность изменить время работы (по умол. 12 мин).
  11. Имеется возможность настроить очиститель ветрового стекла при использовании омывателя (по умол. кратковременное нажатии на включение омывателя дворник делает один взмах, при удержании — три взмаха), также настраивается временная составляющая нажатия.
  12. Активация штатной сигнализации.
  13. Блокировка замком дверей при определенной скорости.
  14. Звуковое предупреждение о превышение скорости

Теперь подробней по некоторым пунктам.

Как установить сигнализацию на Ларгус своими руками

Безусловно, вопросы безопасности транспортных средств волнуют сегодня каждого первого автовладельца. К сожалению, они всегда подвергаются определённым рискам независимо от местоположения, марки или стоимости. Существенно повысить уровень безопасности поможет установка сигнализации на Ларгус своими руками.

Установка сигнализации значительно снижает вероятность угона вашего транспортного средства

Если идёт речь об этом представителе отечественного автопрома, то такую процедуру можно выполнить самостоятельно даже без посещения сервисного центра. Таким образом, владелец машины получает возможность сэкономить денежные средства, удовольствие от результатов собственной работы и повышает самооценку. Однако этот процесс потребует определённых знаний и тщательной подготовки.

Лада Largus › Бортжурнал › Муки выбора сигнализации

Всем привет. На 6-ой год владения Ларгусом наконец-то созрел до сигнализации с автозапуском. До этого ставил (тут отчёт) просто «открывашку» с алиэкспресса за 500 руб. Но за 3 года брелки умерли, а замену им так и не смог подобрать. А тут в ДНС неожиданно подкопились бонусы.Вчера купил SCHER-KHAN Logicar 5i, но в инструкции написано, что автозапуск опциональный, необходимо докупить дополнительный набор. На автогсм ответили так: «Программно автозапуск есть, но аппаратно в блоке нет реле, поэтому для реализации запуска потребуются докупить доп. реле, а также блок обхода иммобилайзера. «. С обходчиком всё понятно, а доп. реле — это обычное четырех-пяти контактные реле что-ли? или что-то особенное? Вот в думах, то ли сдать, и взять что-то другое.Денег тратить сильно не хочу, поэтому по наличию в том же ДНС есть еще вариант Alligator C-3C или Alligator A-9. Чуть дороже, по функциям вроде бы все примерно одинаковые. Но в Шерхане есть K-Line модуль, я так понимаю, что для Ларгуса это плюс. И подробнейшая инструкция (установочная карта) по установке именно на Ларгус в стиле «зарулёвских» книг, правда про автозапуск сноска — только для 4i и 6i

Еще Шерханы периодически ругают, например здесь или тут и вопрос с автозапуском открыт. Техподдрежка Шерхана на сайте тоже пока молчит.Зато в Аллигаторах есть встроенный обходчик иммобилайзера и уж точно все реле. Но будет ли этот обходчик работать в Ларгусе — вопрос, скорее всего по-любому придётся докупать обходчик.Буду рад любому совету, даже такому как «подкопи и купи старлайн» или «лучше ничего, чем это убожество» ))))

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
