Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V — коричневыйСтартер — красныйIGN — синий/чёрный

Приборка:Тахо сигнал — коричневый/красныйРучник — коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя — синий/чёрныйКонцевик правой передней двери — коричневыйКонцевики задних дверей — серый/красныйКонцевик багажника — жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) — синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты — синий, синий/чёрный

Ц.З. — коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота — белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

3.1. Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Излишняя влага

Мойка – весьма приятное занятие для любого автомобилиста. Ведь что может быть лучше, чем блестящий, идеально вымытый автомобиль? Но иногда после данной процедуры «глючит» сигнализация. Электроника не любит воды и сильно влажного воздуха.

Смотреть галерею

Поэтому стоит исключить ее попадание на датчики. А сам блок сигнализации следует устанавливать в максимально сухом месте. Иногда влага способствует замыканию контактов. По этой причине сама по себе срабатывает сигнализация. Как быть в такой ситуации? Обычно все проходит само по себе за 1-2 дня. При этом рекомендуется отключить временно сигнализацию, закрывая дверь на механический замок.

Карта установки Pandora DX-50 с интегрированными адаптерами CAN и LIN на автомобиль Lada Priora 2014 года

Установим автосигнализацию Pandora DX-50 на автомобиль Lada Priora.

По Can и Lin читаем информацию о концевиках дверей, ручнике, педали тормоза, зажигании, заведённом двигателе. С помощью Can и Lin управляем центральным замком, отпиранием багажника, комфортом и обходим штатный иммобилайзер. Код автомобиля 1911.

4.1. Разборка салона для установки и подключения сигнализации

Для доступа к проводке автомобиля необходимо снять пластиковые панели автомобиля. Подрулевая пластиковая панель крепится на трех поворотных фиксаторах снизу и на четырех защелках сверху.

Для демонтажа подрулевой пластиковой панели необходимо повернуть пластиковые фиксаторы на нижней части панели и, потянув на себя, снять панель.

Для подключения цепей автозапуска необходимо разобрать кожух рулевого колеса. В нижней части кожуха необходимо открутить 5 саморезов и 2 винта.

Для монтажа антенного модуля необходимо демонтировать накладку стойки водителя, крепление на трех клипсах.

Для доступа к блоку управления кузовом необходимо демонтировать пластиковую накладку вблизи педали акселератора. Для этого нужно открутить один саморез.

4.2. Подключение автосигнализации Pandora DX 50

Большинство подключений удобно производить на блоке управления кузовом.

Блок управления кузовом расположен за пластиковой накладкой вблизи педали акселератора в верхней части ниши. Для удобства работы блок можно снять со штатных креплений. Блок крепится двумя гайками. Основные подключения будут производиться в разъёмах A и C.

В разъеме A подключаем концевик капота (белый/чёрный) и управление аварийной световой сигнализацией (красный). Управление аварийкой осуществляется слаботочным отрицательным потенциалом (пока на провод подается масса, аварийная световая сигнализация включена).

В разъеме C подключаем CAN (H — жёлтый/красный, L — серый), LIN (синий/белый), концевик багажника (жёлтый).

В этом же разъёме можно подключиться при необходимости и к концевикам дверей: синий/черный, серый/красный, коричневый. При подключении используйте диодную развязку.

Подключения автоматического запуска двигателя удобнее производить в жгуте проводов от замка зажигания. Зажигание – синий/черный, стартер – красный, +12В – коричневый.

Подключение «массы» удобно произвести в разъеме D. Масса — чёрный.

4.3. Обход штатного иммобилайзера

Обход штатного иммобилайзера выполняется по CAN. Для этого необходимо разрешить в настройках в программе Аларм Студио пункт 2.3.4. «Обходчик штатного иммобилайзера по Can». Процедура обучения происходит автоматически после первого запуска двигателя штатным ключом.

4.4. Установка сирены и датчика температуры

Проход под капот удобно производить через штатное отверстие с заглушкой над педалью акселератора.

Сирену можно установить под штатную гайку на металлический кожух АКБ над КПП.

Датчик температуры двигателя можно установить с левой стороны головки блока цилиндров. В этом месте есть отверстие под болт с резьбой M6x12мм.

Привязка Томагавк 9010

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

1. Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
2. После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
3. Затем нужно отпустить кнопку сервисного режима.
4. После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
5. В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Прошивка и перепрограммирование пульта 9020

Сигнализация Томагавк 9020 может поддерживать до четырех пейджеров. Для их записи в память противоугонной системы нужно выполнить следующие действия.

1. Выключить зажигание.
2. Затем следует семь раз нажать на кнопку режима Valet.
3. После этого необходимо включить зажигание. В подтверждение входа в настройку пульта сирена должна издать 7 сигналов.
4. На данном шаге необходимо нажать кнопки с картинкой «открытого багажника» и «режима тихой охраны». Их нужно одновременно удерживать в течение 1 секунды. В случае правильного выполнения всех действий система запишет брелоки в память (для первого пульта — 1 сигнал, для второго -2 и т.д.).

Все пейджеры, не участвующие в привязке будут удалены из системы.

Настраиваем пульт от сигнализации Tomahawk 9030

Затем ключ зажигания нужно повернуть в положение «Вкл.», после чего должно прозвучать семь сигналов сирены. Теперь систему можно перепрограммировать.

На брелке, который подлежит привязке к блоку управления надо нажать одновременно кнопки с маркировкой «открытого багажника» и «зачёркнутого рупора», о чём говорит инструкция к эксплуатации. Клавиши необходимо зажать, а после срабатывания звукового сигнала отпустить. Система подтвердит привязку нового устройства ЧИРПами (для 1-го брелока 1 писк, для 2-го — 2 и т.д.).

Система самостоятельно выйдет из режима сервисного обслуживания в течение 6 секунд после последнего выполненного действия.

Добавление нового пейджера X3

Модель Томагавк X3 может поддерживать работу с 4-мя брелоками. Для их добавления нужно произвести следующие действия.

1. Установить ключ зажигание в положение «Выкл».
2. Нажать кнопку OVERRIDE.
3. Включить зажигание.
4. Нажать на кнопки брелока с маркерами «закрытый замок» и «открытый замок», пока не прозвучит сигнал сирены. Для первого коммуникатора будет соответствовать один сигал, для второго — два и т. д.
5. После этого следует выключить зажигание. Фары должны мигнуть 5 раз, что будет свидетельствовать об успешной записи коммуникаторов в память охранной системы. Этой процедуре нужно подвергнуть все пульты, которые планируется использовать в будущем.

Выход из режима прописи произойдет после 15 секунд бездействия.

Установка синхронизации коммутатора X5

Перед использованием автомобильной сигнализации «Томагавк» X5 необходимо запрограммировать новый брелок. Осуществляется это действие в несколько этапов.

Алгоритм действий

1. Убедитесь что нет следов повреждения брелока. Проверьте работоспособность кнопок, контактов.
2. Проверьте блок питания. При необходимости замените на новый.
3. Проверьте работоспособность центрального блока управления. При поломке, неисправности центрального блока потребуется обратиться к установщикам сервисного центра с целью установки нового программного обеспечения.
4. Устройство, фиксирующее удары по поверхности автомобиля может не срабатывать при неправильно заданных настройках.
5. Часто водители сталкиваются с обратной проблемой – система реагирует на малейшие соприкосновения с кузовом в результате падения листьев, ветра, дождя, снега, и т.д. Тут также потребуется помощь по настройке.

Распространена еще одна проблема, с которой самостоятельно справиться водителю не удастся – потеря соединения между блоком питания и электромагнитным контактом. Контакт обеспечивает бесперебойное открывание, закрывание дверей приоры. Для определения проблемы нужен специальный прибор – мультиметр. В зависимости от причин, вызвавших неисправность, требуется переустановка программного обеспечения, либо замена деталей.

Ресинхронизация кодов ПДУ

В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок вне зоны приема сигнала системой превысило 1000, система перестает реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения ПДУ.

Обновление от 01 августа 2013 г.

Ввиду участившихся случаев обращения с утерей обучающего (мастер) ключа автовладельцев Калина, Приора, Гранта, Нива-шевролет, представляем новый вид услуг: прописка рабочих ключей в данные автомобили, без наличия главного ключа!

Обычно в таких случаях, необходимо менять комплект блоков: ЭБУ (электронный блок управления двигателем), блок АПС, блок управления стеклопакетом, замок зажигания в комплекте с личинками дверей и новыми ключами и т.д.

Теперь в нашей компании можно прописать рабочий ключ с кнопками без наличия обучающего ключа, и за дополнительную плату получить новый обучающий (красный) ключ для своего автомобиля. Для этой процедуры нужно приехать на автомобиле и оставить его на время проведения работ. Работы включают в себя демонтаж с автомобиля необходимых блоков (ЭБУ, АПС и т.д.) , программное изменение данных, установка блоков на автомобиль и прописка ключей. Акцентируем, что подобным образом прописанный ключ будет стоить дороже, чем самостоятельная прописка ПДУ при наличии обучающего ключа, но естественно дешевле, чем покупка и замена комплекта блоков на новые.

Обновление от 05 января 2014 г.

Внимание! появилась возможность изготовления дубликата чипа для автозапуска по рабочему ключу с кнопками ПДУ! Наличие главного или обучающего ключа не требуется. Полученный таким образом чип можно использовать, как и для установки в блок обходчика иммобилайзера для реализации автозапуска, так и для повседневной эксплуатации, запуска двигателя автомобилей Лада Калина, Приора, Нива-Шевроле

Такой дубликат по стоимости превосходит обычный чип, который можно прописать с помощью мастер-ключа, но это настоящий выход в тех случаях, когда главный (обучающий) ключ потерян

Для создания дубликата требуется автомобиль, рабочий ключ с кнопками ПДУ (причем даже не важно, если он будет частично неисправен, например не будут работать кнопки и т.д., главное — чтобы ключ зажигания заводил двигатель). По времени вся процедура копирования занимает 10-15 минут

Обращаться по телефону в контактах.

Детальное описание и расположение датчиков

КСУД — контроллер системы управления двигателем (каталожный артикул 21127141102062). Это основной датчик, который принимает данные о состоянии технического средства от систем.

Установлен в моторном отсеке, слева по ходу движения машины. Вмонтирован в пластиковый корпус вместе с силовыми предохранителями.

• отсутствие данных на дисплее при запуске двигателя;
• частичное отображение данных;
• звуковое сопровождение в ходе работы.

Ресурс эксплуатации неограниченный согласно данных руководства по эксплуатации. На практике, не больше 5 лет, после чего нуждается в замене новым.

Датчик температуры охлаждающей жидкости (артикул 2190-1306010). Контролирует температуру в системе охлаждения автомобилем. При достижении критической отметки сигнализирует на приборную панель для уведомления водителя.

Установлен в корпусе крышки термостата. Срок эксплуатации – 75-85 тыс. км. Ремонту не подлежит.

• некорректное отображение рабочей температуры;
• дисплей неактивный;
• нестабильное отображение градуса.

Датчик детонации (артикул 2346015900). Предназначен для фиксации высокочастотных колебаний блока цилиндров, которые возникают при сгорании топлива.

Расположен на внешней стенке блока цилиндров. Срок эксплуатации неограниченный. Ремонту не подлежит.

• затрудненный запуск двигателя;
• нестабильная работа мотора на холостых оборотах.

Датчик положения коленчатого вала (артикул 8200701972-В). В режиме онлайн пересылает ЭБУ данные о частоте вращения коленвала, угле наклона.

Установлен в отверстии прилива крышки масляного насоса. Ресурс – 80-90 тыс. км. Ремонту не подлежит.

двигатель не заводится на протяжении длительного времени.

Как проверить есть ли автозапуск?

Алгоритм проверки не такой уж сложный, выполните все шаги последовательно:

1. Поставьте автомобиль на ручник, селектор КПП переведите в нейтральное положение.
2. Отключите зажигание, если мотор заглох, то стартером вновь его запустите.
3. Далее на брелоке старлайн нажмите кнопку со значком ключа.
4. Теперь попробуйте извлечь ключ из зажигания, если у вас получилось, значит автозапуск есть в вашей машине. Когда вы заблокируете двери, то двигатель автоматически заглохнет через 30-60 секунд.

Если при нажатии кнопки автозапуска вы слышите проворачивание вала двигателя, но запуска не происходит, то следует проверить параметры настройки. Прочитайте внимательно руководство по эксплуатации охранной сигнализации, тогда вы сможете правильно настроить её работу.

Убережет ли самая навороченная сигнализация?

Установка лишь одной, даже очень дорогой охранной системы не сильно усложнит работу профессиональным угонщикам. Например, можно поставить крутой автономный комплекс или же систему со спутниковым слежением с ежемесячной оплатой обслуживания. Но и то и другое будет просто заблокировано «глушилкой» автомобильных воров.

Оптимальным решением будет установка нескольких, не связанных друг с другом противоугонных систем: подкапотный модуль, плюс пара цифровых реле блокировки, плюс весьма эффективная механическая блокировка рулевой колонки. При грамотной установке, попытки обойти всё это займёт у угонщика слишком много времени. Поэтому, с очень высокой вероятностью угонять машину он не станет и найдет себе другую «жертву», хозяин которой не особо заморочился с охранным комплексом.

И в заключение ролик об угонах машин:

Автоклуб78 https://autoclub78.ru

Безопасен ли автозапуск?

Миф о том, что «автозапуск помогает угонщикам», появился еще во времена, когда для обхода штатного иммобилайзера приходилось прятать где-то установленный в обходчике штатный ключ. Очевидно, авторы этой фразы искренне считали, что угонщик первым делом начнет искать обходчик в машине, а не пропишет свой чип иммобилайзера, что на самом деле гораздо быстрее.

Современные же системы могут осуществлять бесключевой обход штатного иммобилайзера – либо внешним модулем (Fortin, iDataLink), либо самостоятельно. И у StarLine, и у Pandora такие модели есть, но при выборе сигнализации нужно сразу посмотреть перечень автомобилей, на которых у нее доступен «умный» обход иммобилайзера.

Отключение устройства

Даже если не предвидится никаких сложных манипуляций с охранными системами и сигнализация используется в обычном режиме, при эксплуатации автомобиля от пользователя будет требоваться регулярное совершение управляющих действий в том или ином алгоритме. Кроме того, если штатная сигнализация срабатывает без очевидных причин, это свидетельствует о ее неправильной настройке. В этом случае рекомендуется проверить корректность подключения концевых выключателей, а также уровни чувствительности датчиков, которые, возможно, реагируют на мельчайшие раздражители.

Если же потребности в использовании сигнализации вовсе нет, то ее можно отключить. Делается это двумя способами:

• При помощи секретной кнопки. Она может быть расположена на торпедо или в области установки блока управления. При включенном двигателе достаточно нажать ее определенное количество раз (установленное конкретной инструкцией), после чего система будет деактивирована. Но как отключить штатную сигнализацию, если по тем или иным причина кнопка не срабатывает? В этом случае поможет второй способ отключения через предохранитель.
• Под панелью приборов или в подкапотном пространстве располагается жгут проводов от предохранителя. Его можно временно отключить для пересмотра настроек сигнализации или проверки состояния той же секретной кнопки.

Лада Калина Кросс мистер Моркоу › Бортжурнал › Датчик удара к штатной сигналке.

И так наконец то дошли руки установить датчик сигналки.

Крикнул клич в нашем Авторадиоклубе и мне отдали ненужный датчик удара старлайн.

Так как в новых калинах сигналку совместили с мозгами и не вывели контакта для дополнительного датчика (как на люксовых калинах 1) пришлось подключать по совету LKforum-а к концевику капота.Для этого я купил кнопку капота, о чем писал ранее.

Купленную кнопку капота я разобрал, чтобы использовать как переходник:

Пружинку удалил и спаял все вот по такой схеме:

Красный провод — плюс через предохранитель.Голубой — сигнал датчика.Черный — масса.

Датчик приклеил под капотом:

После этого настроил чувствительность.Пришлось подключить к предварительному каналу (датчик двухуровневый). Т.к. на основном слишком грубо получилось.Все проверили, все работает.При сильном пинании по колесу или ударом кулаком по крыше, сигналка начинает орать.

Теперь о минусах данной установки.

Приехал домой с дачи. Ставлю на сигналку — пикает, что дверь не закрыта (в данном случае капот).Странно.Было уже темно, разбираться не стал. Перекинул родной провод на кнопку и поставил нормально на сигналку как раньше.

На следующий день стал разбираться что к чему.Подключил датчик. Ставлю на сигналку — все ОК.Чесал затылок, много думал…

Короче родной разъем концевика со стороны проводов заизолирован хорошо (специальной прокладочкой). А в покупной… Туда набухали термоклея и всего делов.В результате от горячего двигателя и уличной жары термоклей размягчился и контакты отошли.

Стал советоваться: что с этим делать? И как его лечить?Мне уважаемый человек и говорит:«Фигню ты придумал. Настанет осень, пойдут дожди и зальет у тебя там все. Провода отгниют и начнет все это глючить и вопить по ночам. А это уже черевато целосностью лобовухи.»

Стал опять думать и чесать затылок…

Было решено перенести этот датчик на место старой сигналки в калине 1 (под заднее сиденье).Поключить к концевику задней левой двери (до него доступ проще чем до концевика передней двери).А питание датчика взять от прикуривателя, т.к. у нас он не отключается с зажиганием).

В салоне сухо и не так жарко. Термоклей не растает и глючить ничего не должно.

Когда перенесу, то все зафоткаю и покажу как это сделать.

Криптозащита сигнализации StarLine

Что это дает пользователю? Алгоритм шифрования AES является нереверсируемым, то есть неизвестны уязвимости, позволяющие прочитать содержимое шифрованного пакета без знания ключа. Поэтому в отношении таких шифров работоспособен только метод полного перебора комбинаций, которых в данном шифре может быть 3,4*1038 степени – даже с использованием мощной распределенной вычислительной сети для перебора за приемлемое время в современности нет подходящих технических решений. Поэтому шифрование AES128 де-факто стало стандартом, причем в областях, когда потеря секретности пакета может стоить гораздо дороже, чем Ваш автомобиль – в банковском деле, при хранении данных национальными службами безопасности и так далее. Для угонщика же вскрыть протокол сигнализаций StarLine с использованием кодграббера не представляется возможным в принципе.

Однако надежность защиты криптокода, дополненная диалоговым протоколом (после получения команды от радиобрелока сигнализация запрашивает подтверждение в виде закодированной уникальным ключом задачи, которую радиобрелок должен корректно разрешить) на практике имеет и определенные минусы, которые следует учесть:

увеличивается время реакции на команды, так как для сохранения баланса между энергопотреблением сигнализации и вычислительной мощности процессора разработчикам приходится идти на жертвы, в итоге шифровка-расшифровка посылок может занять заметное время;

возрастает вероятность непринятия валидной кодовой посылки в условиях сильных радиопомех (например, на стоянке супермаркета, когда канал 433 МГц перегружается большим количеством сигнализаций) – принятая с помехами кодовая посылка игнорируется сигнализацией;

радиобрелок StarLine с равной периодичностью автоматически пытается установить связь с основным блоком сигнализации, чтобы поддерживать актуальную информацию о ее состоянии – поэтому даже при редком использовании ресурс батареек невелик (в среднем месяц-полтора).

С переходом на современную модульную платформу для рядового покупателя возникла опасность путаницы. К примеру, одна и та же модель сигнализации может продаваться как в «пустой» комплектации, так и с дополнительными модулями – в итоге установщикам часто приходится сталкиваться с ситуацией, когда клиент обращается с комплектом без CAN-модуля, имея машину, на которой использование аналогового подключения излишне трудоемко или нерационально, особенно в случае с автозапуском (аналоговый вход, по которому осуществляется контроль работы двигателя, весьма капризен и на ряде автомобилей, например, современных Citroen, не может использоваться адекватно).

Поэтому мы можем для сигнализаций StarLine дать следующую рекомендацию: эти системы требуют профессиональной установки, и выбор комплектации нужно возлагать именно на установщика, а не полагаться на советы консультантов в магазинах.

Лада Гранта › Бортжурнал › Установка сигнализации на Ладу Гранту

Итак, в данном посте я расскажу, как я устанавливал сигнализацию на Ладу Гранту комплектации 41-011 (Норма). В данном исполнении автомобиля (за 341800 руб) завод-изготовитель «АвтоВАЗ» посчитал ненужным устанавливать концевики на 3 оставшиеся двери, но это не проблема, стоковые концевики можно приобрести на авторынке за 90 рублей. Также необходимо не забыть приобрести разъемы для этих концевиков.

Для установки сигнализации нам понадобится:

— Непосредственно сама сигнализация, а именно StarLine модель B62 (4500 руб);— Колокол (сирена) – Alfa 12V (200 руб.);— Провод среднего диаметра длиной 10 метров (50 руб.);— Концевики и разъемы на 3 оставшиеся двери (600 руб);

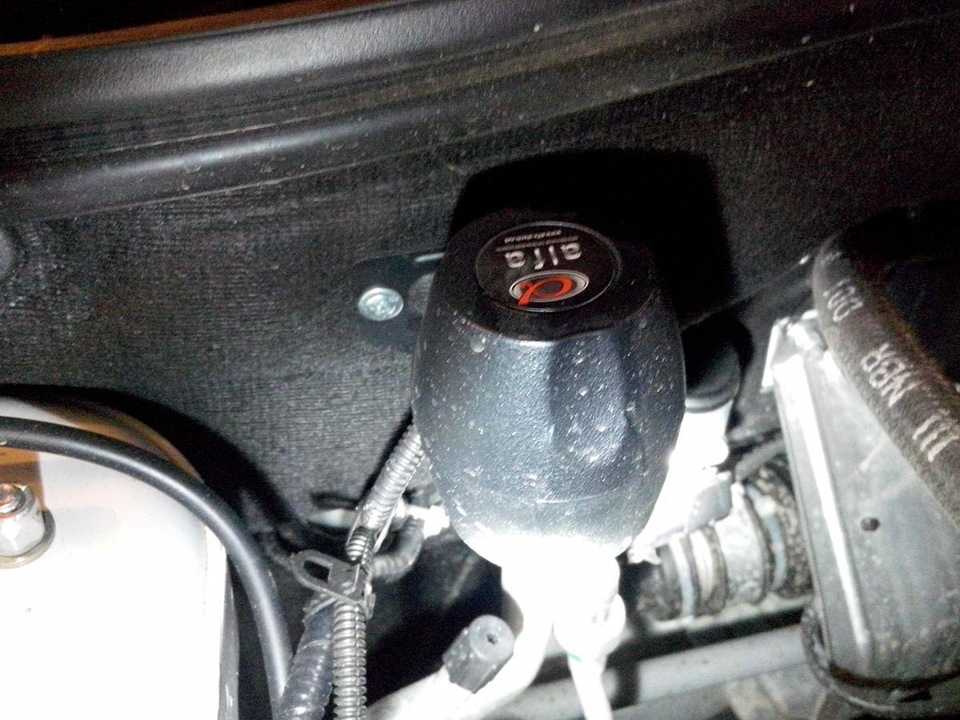

1. Установил колокол под капотом

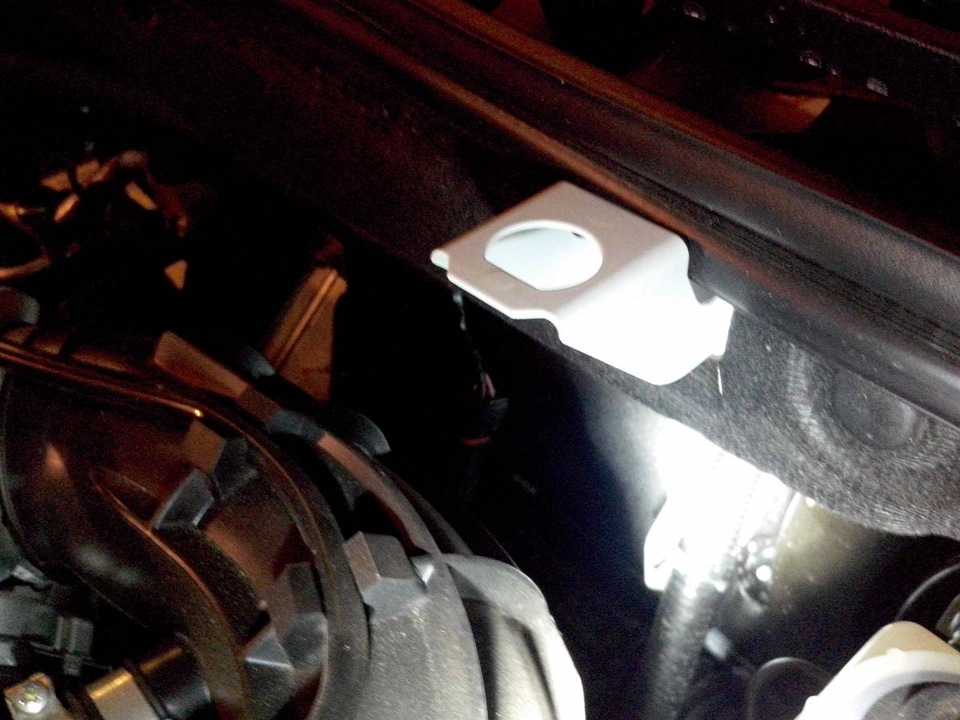

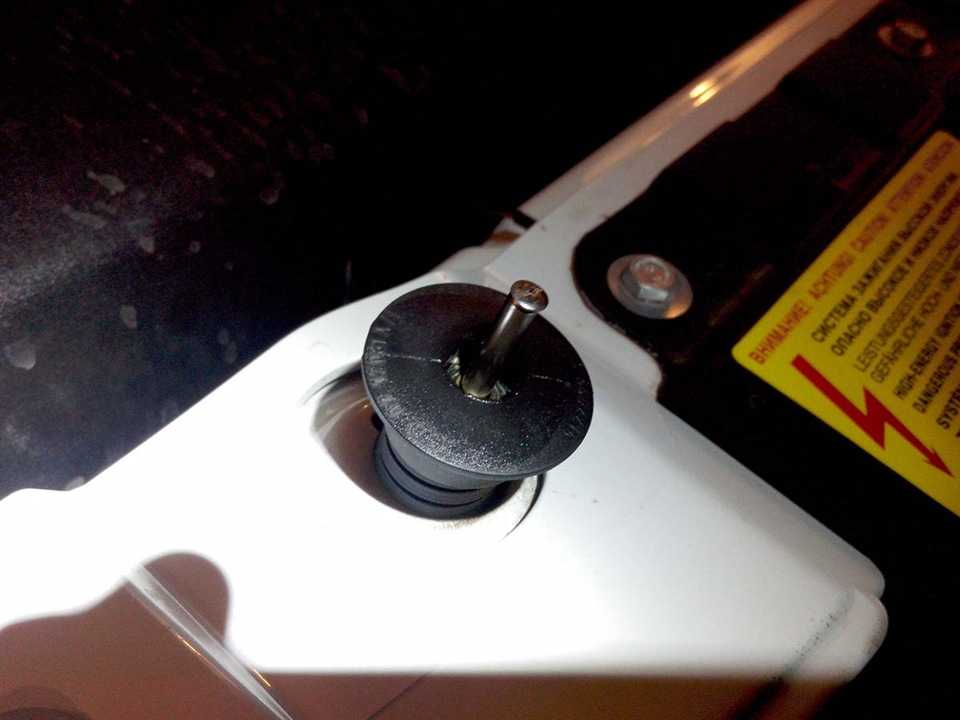

2. Установил концевик для крышки капота, который завалялся в ящике и смонтировал вот такой прикольный контакт.

Вообще предусмотренное место для установки евро-концевика капота находится около пластикового щитка двигателя.

3. Проложил проводку от колокола и концевика капота в салон через резиновую заглушку с левой стороны от двигателя (там проходит основная проводка)

4. Необходимо установить главный блок сигнализации. Обычно его устанавливают за комбинацией приборов, как я в принципе и сделал. В ящике лежал ненужный кронштейн от фильтра нулевого сопротивления, его я и решил использовать как крепление для главного блока сиги.

5. Прикрутил датчик удара на нижнею планку под панелью предохранителей и приклеил сервисную кнопку (необходима для настройки сигнализации).

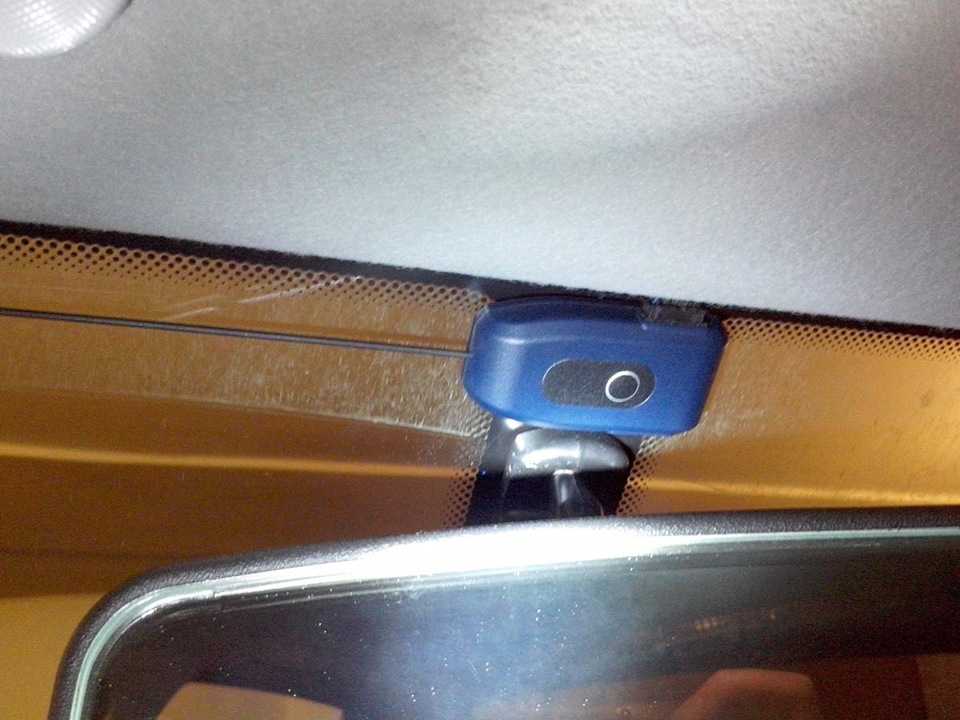

6. Далее разместил на лобовом стекле над зеркалом заднего вида передатчик сигнала сигнализации (для этого необходимо снять плафон освещения и открутить солнцезащитные козырьки для проводки датчика).

7. Поиск подходящего места и установка светодиодного индикатора сигнализации не заняло много времени и усилий. Его я установил на привычное всем место (левая стойка).

8. Присоединил провода от главного блока сиги к замку зажигания согласно схеме. Схемы представлены

9. Наверное, самый сложный шаг установки сигнализации — это реализация автоматического открывания/закрывания дверей. В Ладе Гранте начиная от комплектации Норма установлен ЦЗ, но водительскую дверь можно закрыть/открыть только при помощи ключа.

Почитав многие форумы я нашел любопытную информацию о том, что на водительскую дверь электропривод не установлен. Пришлось съездить в ближайший магазин автозапчастей и купить универсальный электропривод за 120 руб. Спустя некоторое время нашел дополнительную электросхему :

На которой отчетливо было показано, что на водительской двери установлен электропривод открывания замка, только он не подключен и провода в разъеме отсутствовали.

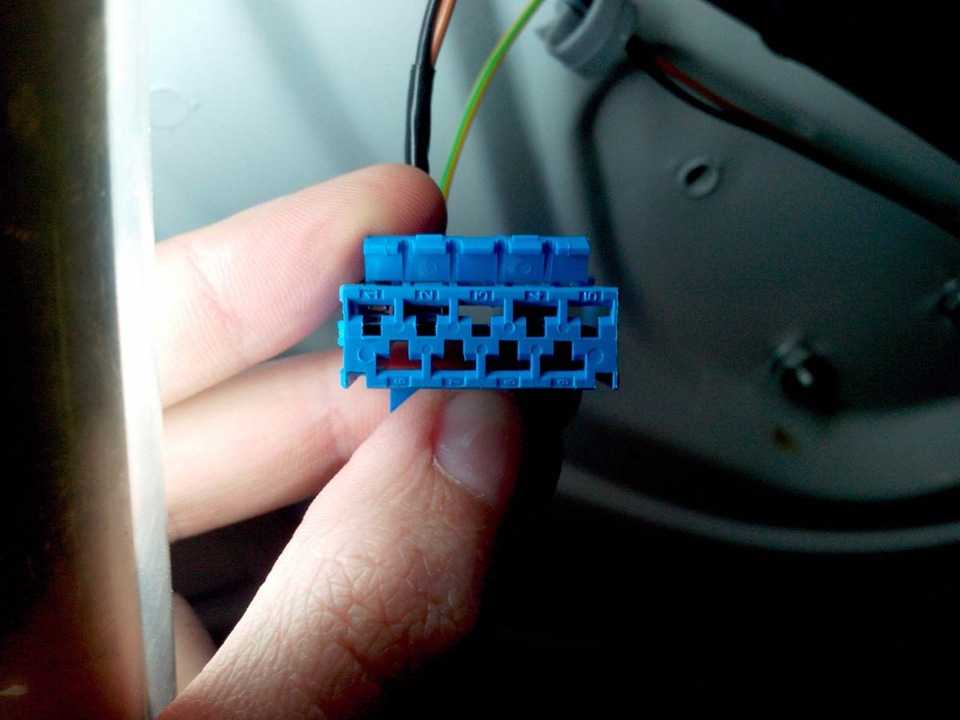

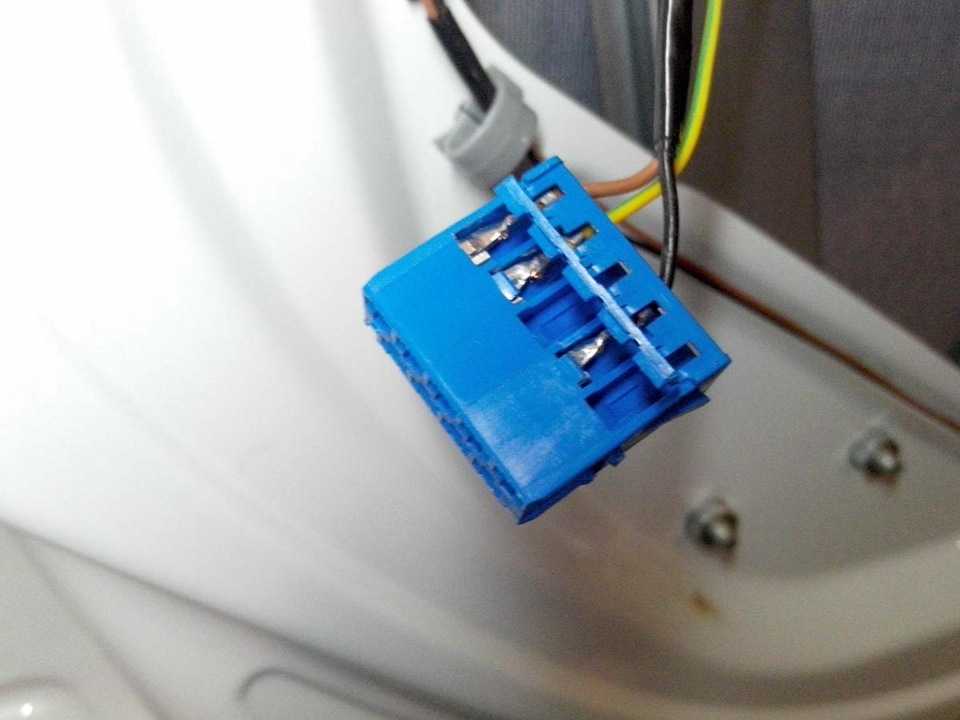

Сняв 9-контактный разъем убедился, что в нем установлено всего 3 активных контакта.

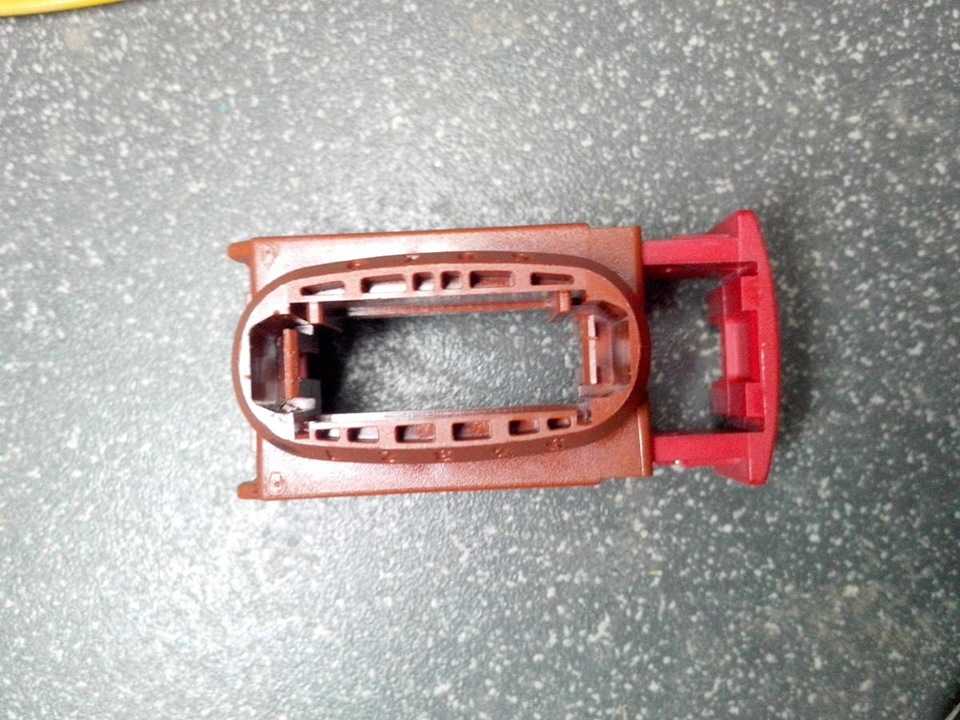

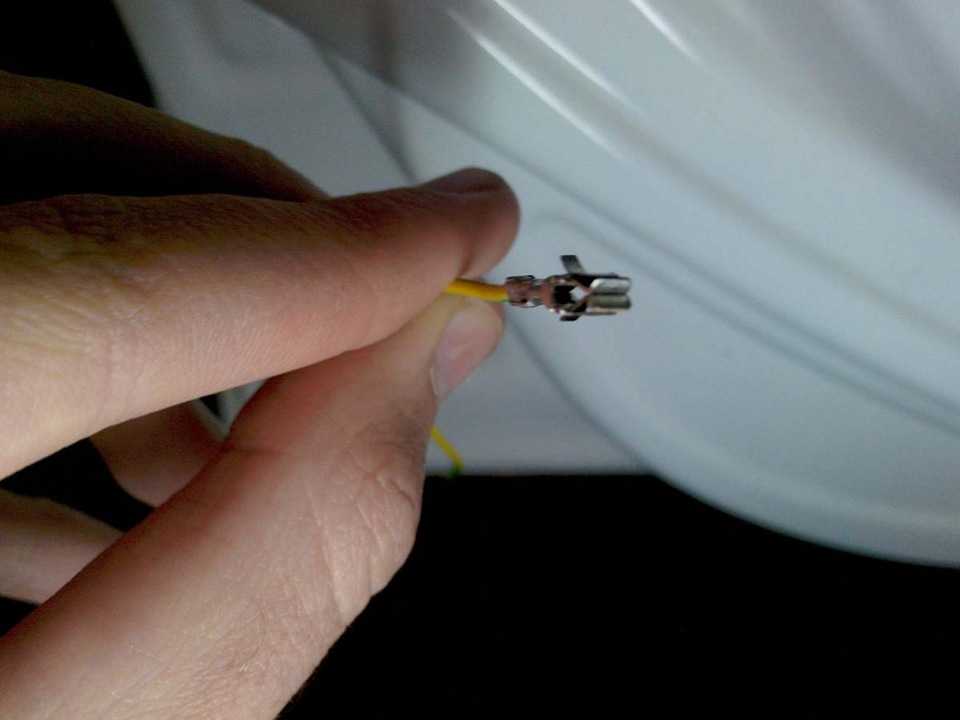

Стандартные микро контакты, которые я нашел у себя не подошли, т.к они обеспечивали ненадежное соединение и могли со временем отойти. Пришлось искать 2 родных контакта, дабы заполнить ячейки разъема. Но не так все просто. В данном разъеме установлены контакты нового образца, которых я не нашел в автомагазине. Купил неизвестный мне разъем с контактами похожими на нужный.

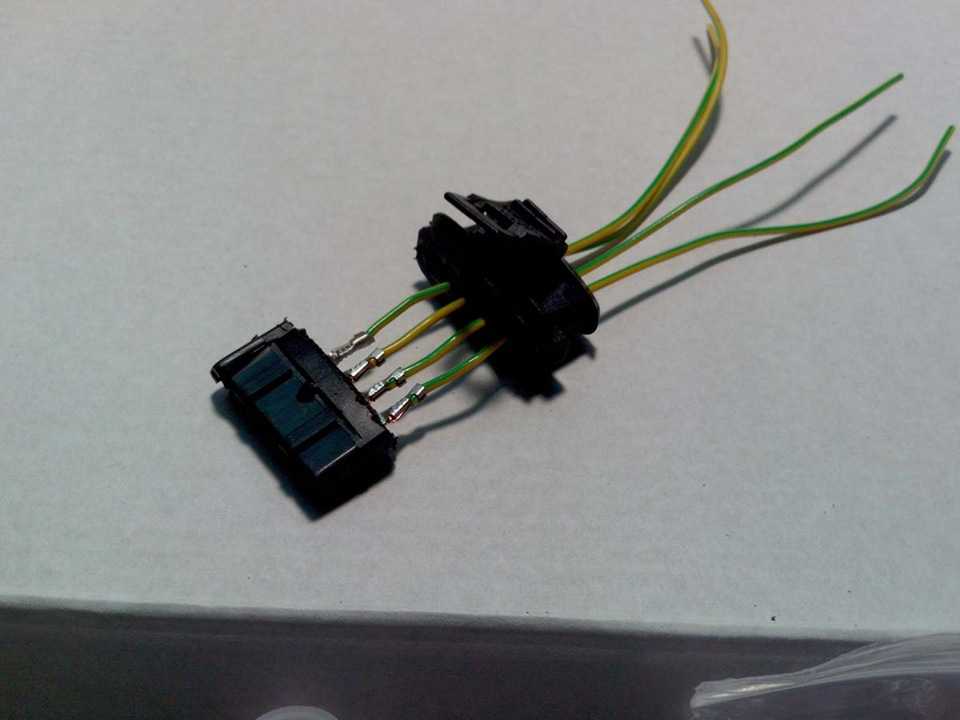

Разобрал. О чудо они подошли! Собрал разъем, подключил провода, проверил подав напряжение напрямую к проводам. Да! Водительская дверь открывается и закрывается а за ней и остальные.

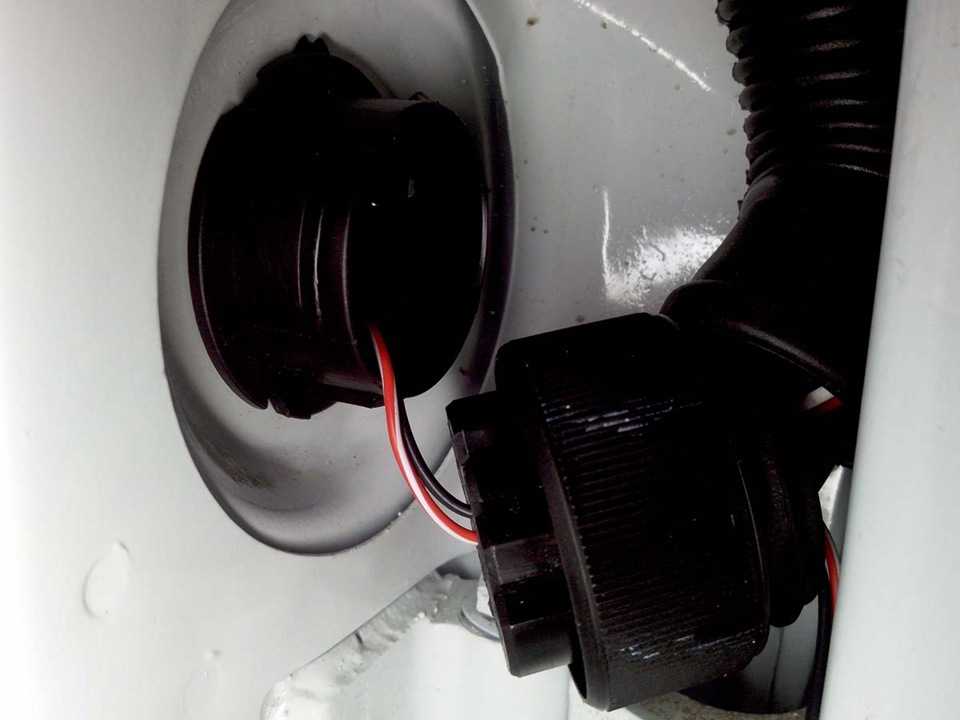

Провести провода из двери в салон через резиновую гофрированную трубку было несложно. Единственное затруднение – это большой круглый разъем. Париться над контактами я не стал, а просто провел 2 провода через отверстия для контактов.

10. Установка концевиков дверей. Данная процедура не заняла больших усилий и ума. Просто «кинул» проводку от водительской двери к остальным. Концевики подключались параллельно.

11. Завершающий этап – «Подключение всех разъемов и проводов, тестирование и сборка». Далее проверил все необходимые функции сигнализации. Работает! Собрал все!

Единственный «баг» который я заметил – это ложное срабатывание сигнализации при выключенном плафоне освещения салона (среднее положение переключателя). Для его исправления просто переключил плафон в режим срабатывания при открывании любой из дверей. Прочитав в инструкции по эксплуатации сиги понял, что дело в «плавном появлении салонного света» (доп. функция сигнализации) необходимо задать больший промежуток при помощи сервисной кнопки сигнализации.

Надеюсь, что моя статья как-нибудь поможет тем, кто собирается поставить сигнализацию на Ладу Гранту своими руками! Если у вас появились вопросы, то задавайте! Удачи вам, друзья!
