Схема предохранителей на Лада Калина 1 и 2 поколения
Инженеры АвтоВАЗ разместили монтажный блок в левой части автомобиля, возле переключателя режимов света, за декоративной панелью. Чтобы добраться до блока предохранителей Калина, следует отщелкнуть пластиковые фиксаторы, удерживающие крышку статичной. За ней находится управляющий блок с защитными предохранителями и реле. Схема первого поколения Лада Калина выглядит следующим образом:
| Номер, F | Показатель силы тока, ампер | Назначение |
| 1 | 10 | Сигналы указателей поворота, приборка, иммобилайзер |
| 2 | 30 | Передние стеклоподъемники дверей (привод электромотора) |
| 3 | 10 | Аварийка |
| 4 | 20 | Дворники ветрового стекла, омыватель, обогрев |
| 5 | 25 | Привод печки |
| 6 | 20 | Гудок |
| 7 | 10 | Лампа освещения внутреннего пространства |
| 8 | 20 | Элемент обогрева заднего стекла |
| 9 | 5 | Лампа освещения перчаточного отделения, правый габарит |
| 10 | 5 | Левый габарит, лампа подсветки номерного знака |
| 11 | 7,5 | Задние противотуманки |
| 12 | 7,5 | Ближний свет правой оптики, корректор фар |
| 13 | 7,5 | Ближний свет левой оптики, корректор фар |
| 14 | 10 | Дальний свет справа |
| 15 | 10 | Дальний свет слева |
| 16 | 10 | Правая противотуманка |
| 17 | 10 | Левая противотуманка |
| 18 | 15 | Подогрев кресел |
| 19 | 10 | Блок АБС |
| 20 | 15 | Прикуриватель |
| 21 | 10 | Ограничитель на рычаге КПП |
| 22 | 15 | Защитная сигнализация |
| 23, 24, 25 | Резерв | |
| 26 | 25 | АБС |
| 27 | 50 | Электроусилитель рулевого колеса |
| 28 | 50 | АБС |
Для следующей генерации авто электрическую цепь поменяли. Поэтому устройство блока на Лада Калина 2 другое:
| Номер, F | Показатель силы тока, ампер | Назначение |
| 1 | 15 | Катушки зажигания, вентилятор радиатора, блок мозгов |
| 2 | 25 | Электрическое оборудование (складывание зеркал, стеклоподъемники) |
| 3 | 15 | Автомат |
| 4 | 15 | Датчик аирбегов |
| 5 | 7,5 | Приборка, электроусилитель рулевого колеса, стеклоочистители лобовухи, подогрев ветрового и заднего стекол |
| 6 | 7,5 | Лампа включенной задней передачи |
| 7 | 7,5 | Датчик расхода воздуха, клапан абсорбера |
| 8 | 25 | Элемент обогрева заднего и боковых зеркал |
| 9 | 5 | Лампа габаритов правой фары |
| 10 | 5 | Левый габарит, лампа подсветки номерного знака |
| 11 | 5 | Задние противотуманки |
| 12 | 10 | Ближний свет правой оптики, корректор фар |
| 13 | 10 | Ближний свет левой оптики, корректор фар |
| 14 | 10 | Дальний свет справа |
| 15 | 10 | Дальний свет слева |
| 16 | 10 | Правая противотуманка |
| 17 | 10 | Левая противотуманка |
| 18 | 20 | Прикуриватель, подогрев кресел |
| 19 | 7,5 | Блок АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 10 | Топливный насос |
| 22 | 15 | Дворники, омыватель стекол |
| 23 | 5 | Диагностическое гнездо |
| 24 | 7,5 | Блок климата или кондиционер |
| 25 | 7,5 | Сигналы торможения |
| 26 | 25 | АБС |
| 27, 28, 29, 30 | Запас | |
| 31 | 30 | Мотор дворников |
| 32 | 30 | Печка |
Как снять и заменить прикуриватель на лада гранта: фото и видел — За рулем
22.10.2019
В этой статье разберем причины неисправности прикуривателя на Калине, а так же его диагностику и замену.
Для курящих автомобилистов и пассажиров, прикуриватель очень важная вещь в автомобиле, однако он так же может служить питанием для автомобильного компрессора, разветвлителя или зарядного устройства.
Если вы обнаружили, что прикуриватель перестал работать, причин этому может быть несколько.
Почему не работает прикуриватель
Возможно при слишком большой нагрузке от компрессора, зарядного устройства или разветвлителя прикуривателя выбило предохранитель. Это одна из самых распространенных и легкоустраняемых проблем. Вам потребуется открыть крышку отсека с предохранителями слева от руля и заменить перегоревший. Как правило используется пред. на 15 или 20А обычный флажковый.
Еще одной часто распространенной причиной неработоспособности прикуривателя является разгибание внутри него металлических усов-контактов. К примеру вы часто пользуетесь зарядным устройством, или разветвлителем.
Из-за этого контакты внутри прикуривателя разгибаются. Для того, чтобы он снова заработал, необходимо их просто подогнуть.
Делать это необходимо аккуратно с помощью тонкой плоской отвертки не замыкая контакты, иначе выбьет предохранитель.
Если вы решили полностью заменить прикуриватель, потребуется демонтировать консоль от ручника до приборной панели с кожухом КПП, только после этого можно будет снять прикуриватель.
Замена прикуривателя самостоятельно
- С помощью крестовой отвертки откручиваем 3 самореза крепления пластиковой обшивки ручника, после чего снимаем ее и убираем в сторону.
- Теперь, чтобы добраться до самореза крепления пластиковой консоли с ручкой КПП, потребуется открутить концевик ручника.
- После этого можно свободно откручивать все саморезы крепления тоннеля пола и боковой части.
- Далее аккуратно снимаем с защелок и вытаскиваем кожух ручки КПП и поднимаем тоннель.

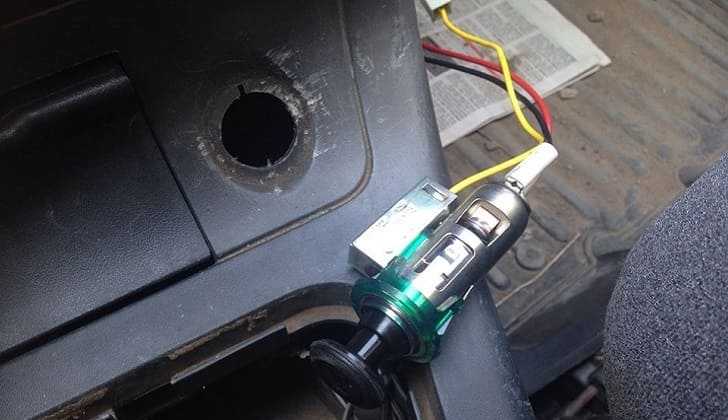

Отсоединяем колодку проводом от прикуривателя и вытаскиваем его из посадочного места.
Теперь остается только заменить прикуриватель на новый и произвести сборку в обратной последовательности.
Можно произвести замену проще, снять лишь кожух КПП и поддеть прикуриватель через отвертие. Таким образом мы сэкономим время.
Как заменить лампу подсветки прикуривателя
- После того, как мы демонтировали прикуриватель, разберем его и заменим лампу подсветки, если таковая перегорела.
- Снимаем металлическую основу прикуривателя
- Вытаскиваем зеленый корпус прикуривателя, с которого снимаем патрон с лампой
- Из патрона аккуратно вынимаем лампу A12-8 и производим ее замену.
- Точно такие же лампы используется в подсветке кнопок и приборной панели.
Замена предохранителей на автомобиле Лада Гранта
≡ 5 Ноябрь 2020 · Рубрика: Ремонт
В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.
Рассмотрим замену предохранителей салонного блока.
Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:
В комплектациях Норма и Люкс ниже блока управления фарами имеется кнопка открывания багажника, снимая крышку нужно аккуратно отсоединить её от штекера:
Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

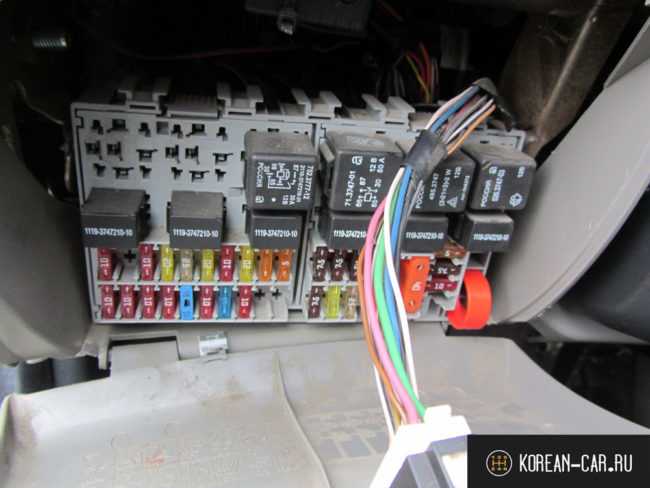

Монтажный блок имеет следующий вид:
prikur
Обратите внимание и на разную высоту установки контакта массы. Обратите внимание и на разную высоту установки контакта массы
МОЖНО, ЕСЛИ ОСТОРОЖНО
1. Если решитесь подключить в гнездо прикуривателя или розетки дополнительное оборудование (и против этого не возражает руководство по эксплуатации), оцените потребляемую им силу тока: она не должна превышать 10 А при 12 В, что соответствует мощности 120 Вт. Опасными могут стать преобразователи напряжения на 220 В или адаптеры для ноутбуков, пылесосы, кофеварки, подогреватели сидений, компрессоры, мини-мойки, полировщики. Обязательно прочитайте приложенную к ним документацию.
2. Зарядные устройства для мобильников, ионизаторы, адаптеры для навигаторов, миниатюрные телевизоры в исправном состоянии потребляют заведомо меньший ток. Чтобы так и было, не приобретайте левые изделия у придорожных коробейников — велика вероятность наткнуться на приборы некачественной сборки. Сэкономите копейки — можете потерять автомобиль. Ей-богу, спокойнее не пожадничать и совершить покупку в фирменном салоне дилера или солидном магазине.
3. Штекер обязан плотно держаться в гнезде (или розетке) и не должен выстрелить из него при малейшем пошатывании. Эту проверку нелишне повторять в пути, особенно если дорога ухабистая. К тому же, прикасаясь к штекеру, вы сможете почувствовать перегрев. Хорошо, если внутри электропотребителя установлен дополнительный предохранитель (поищите указание об этом в инструкции к прибору).
4. Спиральный провод подключенного устройства не должен быть туго натянут. Если ослабить натяжение подвижкой электропотребителя не получается, попытайтесь растянуть провод руками; лучше получится, если подогреете его феном. Пружинящий эффект ослабнет, и провод перестанет вытягивать штекер.
5. Не оставляйте без присмотра машину с подключенным оборудованием, особенно если прикуриватель (или розетка) не обесточивается, когда вынимаешь ключ из замка зажигания. Это, пожалуй, самое главное — контролировать, чтобы предупредить пожар.
Прикуриватель — это опасно?
Как заменить лампу в прикуривателе?

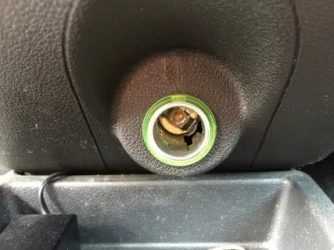

Розетка оснащена подсветкой, что весьма удобно. Однако лампа может перегореть, после чего ее нужно заменить исправным осветительным элементом.
Рассмотрим подробней. Как это сделать в LADA Kalina?
- Соблюдая традиции безопасности, отключаем аккумулятор.
- Обнаруживаем блок с предохранителями, из которого необходимо вынуть плавкую вставку под маркировкой «F20».
- «Побеждаем» саморезы, которые призваны удерживать кожух рычага трансмиссии и тоннеля. Для удобства действий рекомендуем перевести трансмиссию в позицию 4-й передачи.
- Теперь нужно поддеть устройство, прикладывая усилие к зеленому светофильтру, после чего оно «выходит» наружу.
- Чтобы отсоединить зажимы, потребуется повернуть элемент по ходу стрелки часов.
- Переходим к демонтажу металлической основы.
- Далее подлежит извлечению корпус (окрашен в зеленый цвет).
- Обнаруживаем патрон. В нем, естественно, располагается лампа.
- Наконец-то ее можно заменить.
- Сборку выполняем, конечно же, в обратном порядке.
Помощь окажет видео, где приведен алгоритм манипуляций.
Расположение предохранителей Приоры под капотом
- F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
- F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
- F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
- F4, F6 (60 А) – предохранители силовой цепи генератора;
- F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления
Блок реле и предохранителей кондиционера Halla
- предохранитель цепи питания электровентилятора правого (30 А);
- предохранитель цепи питания электровентилятора левого (30 А).
- реле электровентилятора правого;
- реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
- реле электровентилятора левого;
- предохранитель цепи питания электровентилятора отопителя (40 А);
- предохранитель цепи питания компрессора (15 А);
- реле электровентилятора отопителя;
- реле компрессора.
Блок реле и предохранителей кондиционера Panasonic
- Максимальная скорость вентилятора отопителя
- Правый вентилятор
- Реле последовательного включения вентиляторов (низкая скорость)
- Левый вентилятор
- Предохранитель левого вентилятора (низкая скорость)
- Правый вентилятор
- Вентилятор отопителя
- Компрессор
- Вентилятор отопителя
- Компрессор
Видео инструкция
Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.
- Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
- Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
- Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
- Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
- Отключаем штекер с питанием, приходящий на цепь электропроводки.
- Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
- Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.
Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.
АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.
Где расположен монтажный блок реле и предохранителей Калины.
С левой стороны, за панелью управления наружным освещением.
1. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.
2. Вот и сам монтажный блок.
Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.
Назначение предохранителей калины расположенных в блоке салона автомобиля.
Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26
Расшифровка реле и предохранителей в основном блоке Лады Калины.
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать самодельные предохранители или с увеличенным номиналом.
Монтажный блок реле и предохранителей Калины.
Монтажный блок реле и предохранителей Лады Калины находиться с левой стороны, за панелью управления наружным освещением. Чтобы добраться до предохранителей и реле, нужно потянуть за выступ на левой стороне панели приборов и открыть крышку монтажного блока.
1. Потянув за выступ на левой стороне панели приборов, открываем
2. Монтажный блок Лада Калина.
Расшифровка реле и предохранителей в основном блоке Лады Калины.
К1 – реле омывателя фар;К2 – реле включения цепи стеклоподъемников;КЗ – реле включения стартера;К4 – дополнительное реле (реле зажигания);К5 – реле включения указателей поворота и аварийной сигнализации;Кб – реле включения омывателя и очистителя ветрового стекла;К7 – реле включения дальнего света фар;К8 – реле включения звукового сигнала;К9 – реле включения передних противотуманных фар;К10 – реле включения обогрева заднего стекла;К11 – реле включения цепи обогрева передних сидений;К12 – резервное реле.
Вот так вот как-то.
Изображения
| 1806534.jpeg (37.5 Кб, 93 просмотров) |
| laser |
| Посмотреть профиль |
| Отправить личное сообщение для laser |
| Найти ещё сообщения от laser |
| Просмотр загрузок |
Как вариант, для подключения разных потребителей, насоса, мини мойки на 12В и т.д.
Источник питания — фонарь — Berkut SMART POWER SP-4L http://emporia-auto.ru/auto/show25176.html
| Алекс73 |
| Посмотреть профиль |
| Отправить личное сообщение для Алекс73 |
| Найти ещё сообщения от Алекс73 |
| Просмотр загрузок |
| denvoy1506 |
| Посмотреть профиль |
| Найти ещё сообщения от denvoy1506 |
У меня проблема была тоже с этой заразой. Усик замкнуло на массу, когда вставлял адаптер от регистратора, причем этот усик пригорел к корпусу и при попытке сменить предохранитель — новый предохранитель тут-же выгорал. Что неприятно — от этого же предохранителя питается приборная панель и иммобилайзер, поэтому двигатель завести невозможно (превед конструкторам). Я отковырял этот злосчастный усик и все. Кстати, в сервисе за замену прикуривателя (усик-то отломан, расковырян) заломили аж под 5 кусков — мол торпедо разбирать и антифриз сливать.
Этот прикуриватель, к слову, называется «Евро». Все у них через Ж, однако.
| MypmypkuH |
| Посмотреть профиль |
| Отправить личное сообщение для MypmypkuH |
| Найти ещё сообщения от MypmypkuH |
Зеленое кольцо должно сидеть на предохранителе подсветки. Если предохранитель прикуривателя не в порядке, то и панель приборов бы не светится — сразу заметно.
Хотел создавать тему, но попрошу совета в этой. Понадобился мне постоянный плюс в салоне. 1,5 часа просидел над прикуривателем, но так и не смог вытащить его гнездо из панели. Пробывал изнутри залезть рукой и надавить посильней, снаружи подцепить, повернуть в какую-нибудь сторону — ничего не помогает. Подобных тем не нашел. Где-то в интернете наткнулся на информацию о том, что надо отогнуть какой-то фиксатор внутри гнезда. Попробывал — коротнул плюс с минусом, сжег предохранитель, раздербанил какой-то внутренний лепесток в прикуривателе — а он так и сидит на своём месте. В связи с этим 2 вопроса — как всё-таки извлечь гнездо прикуривателя и на каком авто стоят такие же гнезда как на гранте? Калина, приора, десятка или везде одинаковые?
| STAS.kz |
| Посмотреть профиль |
| Отправить личное сообщение для STAS.kz |
| Найти ещё сообщения от STAS.kz |
Зеленое кольцо должно сидеть на предохранителе подсветки. Если предохранитель прикуривателя не в порядке, то и панель приборов бы не светится — сразу заметно.
Хотел создавать тему, но попрошу совета в этой. Понадобился мне постоянный плюс в салоне. 1,5 часа просидел над прикуривателем, но так и не смог вытащить его гнездо из панели. Пробывал изнутри залезть рукой и надавить посильней, снаружи подцепить, повернуть в какую-нибудь сторону — ничего не помогает. Подобных тем не нашел. Где-то в интернете наткнулся на информацию о том, что надо отогнуть какой-то фиксатор внутри гнезда. Попробывал — коротнул плюс с минусом, сжег предохранитель, раздербанил какой-то внутренний лепесток в прикуривателе — а он так и сидит на своём месте. В связи с этим 2 вопроса — как всё-таки извлечь гнездо прикуривателя и на каком авто стоят такие же гнезда как на гранте? Калина, приора, десятка или везде одинаковые?
| MypmypkuH |
| Посмотреть профиль |
| Отправить личное сообщение для MypmypkuH |
| Найти ещё сообщения от MypmypkuH |
| SpaceNavigator |
| Посмотреть профиль |
| Отправить личное сообщение для SpaceNavigator |
| Найти ещё сообщения от SpaceNavigator |
Я снимал прикуриватель с Гранты не разбирая центральной консоли. Сразу могу сказать — дело это геморное, придется чуть ли не раком в машине лежать. Я разобрал только со 2-й попытки. С первой попытки тоже не получилось т.к. не был известен принцип его крепления. В общем что бы его вытащить необходимо тонкую отвертку «-«, терпение и набор матерных слов — по-другому реально никак. Вобщем фишка в том, что нужно отжать 2 усика которые держат прикуриваетль в патроне. Одновременно сжать их невозможно т.к. расположены они друг против друга в глубине прикуривателя (при этом надо еще постараться не закоротить прикуриватель, иначе ни гудок ни табло рабоать не будут), поэтому одно место где сидит усико я расковырял (патрон в котором сидит прикуриватель пластиковый зеленого цвет), и только потом кое как он мне поддался. Если я не ошибаюсь на Калинах и Приорах стоит такойже прикуриватель. В общем кое-как я его одолел, тоже нужно было взять + с прикуривателся, после даже не стал его на место защелкивать вдруг опять прийдется снимать — а опять полу-раком лежать неохото.
Где находится предохранитель прикуривателя
Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать.
На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:
- звуковой сигнал;
- замок багажного отделения;
- иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.
Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.
- Отсоединяем их и добираемся до тыльного пространства.
- Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
- Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.
У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27.
Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.
Причины выхода из строя прикуривателя на Лада Гранте
Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.
- Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
- Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
- Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.
В последнем случае необходимо прозвонить три контакта.

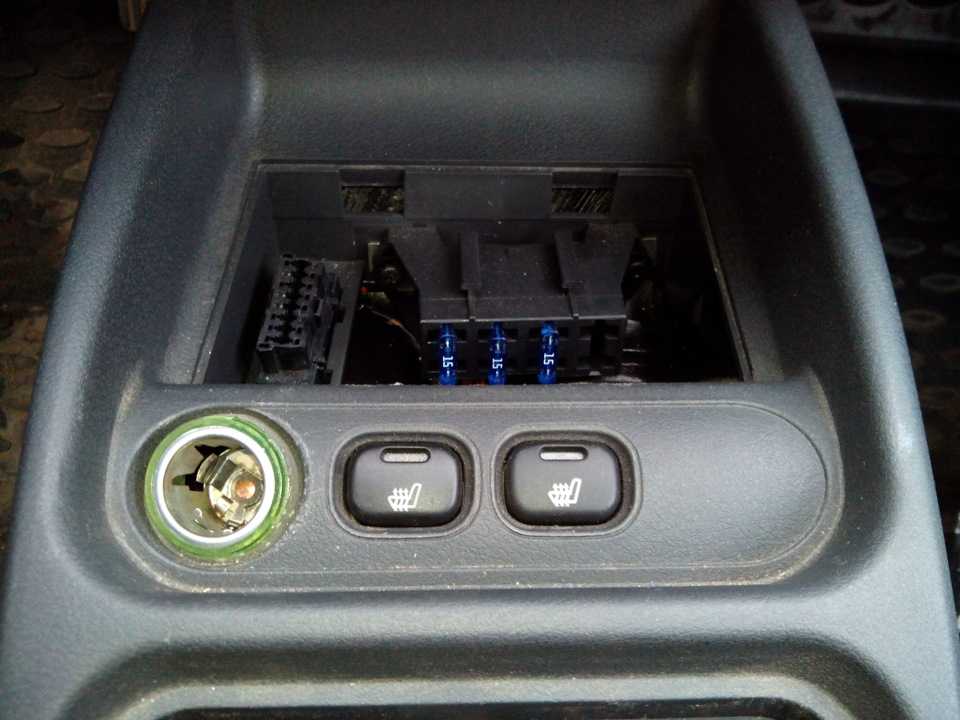

- Красный кабель. Плюс, отвечающий за нагрев элемента. Приходит к аккумуляторной батарее через 15 амперный предохранитель.
- Желтый. Плюс, отвечает за лампочку подсветки прикуривателя.
- Черный. Минус, приходящий к корпусу автомобиля.
Другие причины поломки прикуривателя.
- Перегоревшая металлическая спираль. Внутри прикуривателя находится нихромовая спираль, которая может перегореть, срабатывает предохранитель. Если напряжение в разъеме есть и на контакты приходит ток, но нагрев не происходит, то причина кроется здесь. Лечится заменой прикуривателя новой деталью.
- Вышедшая из строя лампа подсветки. Вокруг посадочного места находится светофильтр. Со временем лампочка может перегореть. Неисправность устраняется установкой исправного элемента.
