Настройка навигатора лада гранта

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.

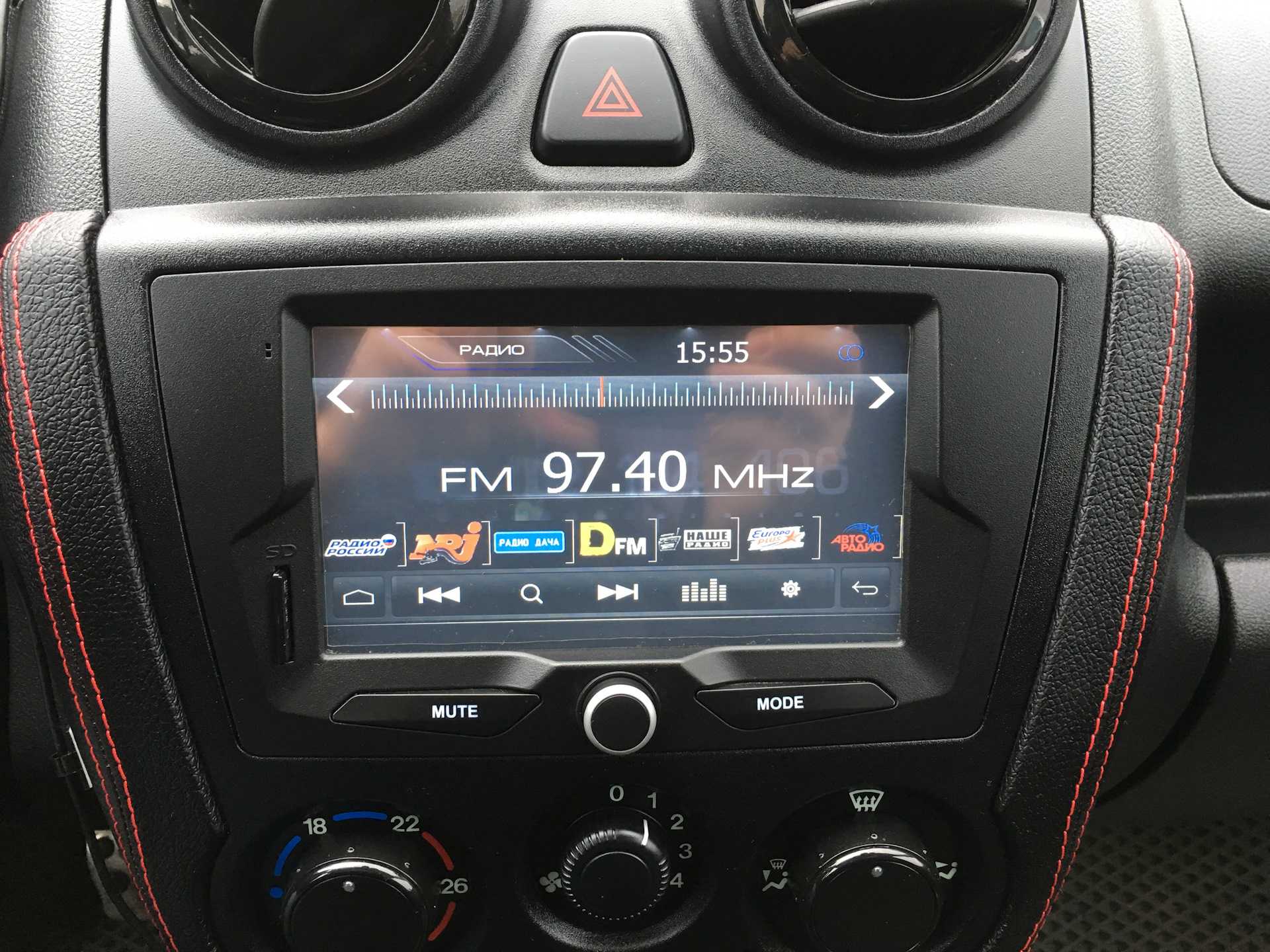

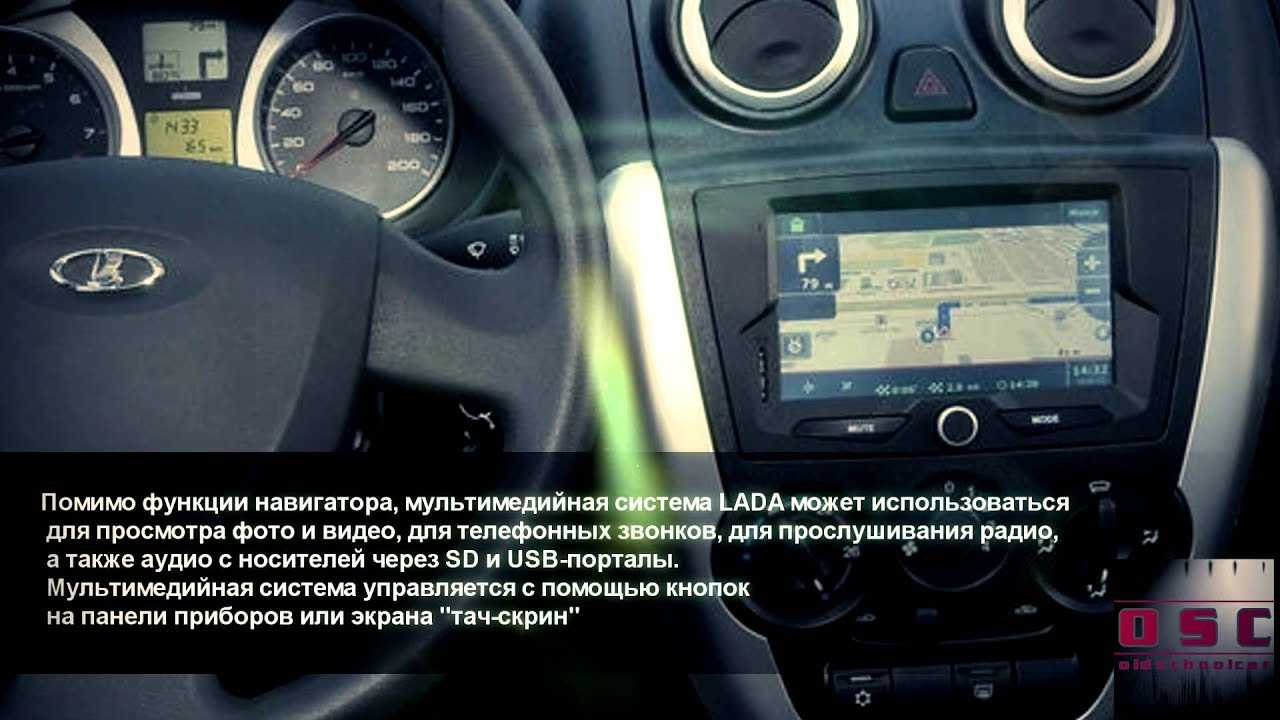

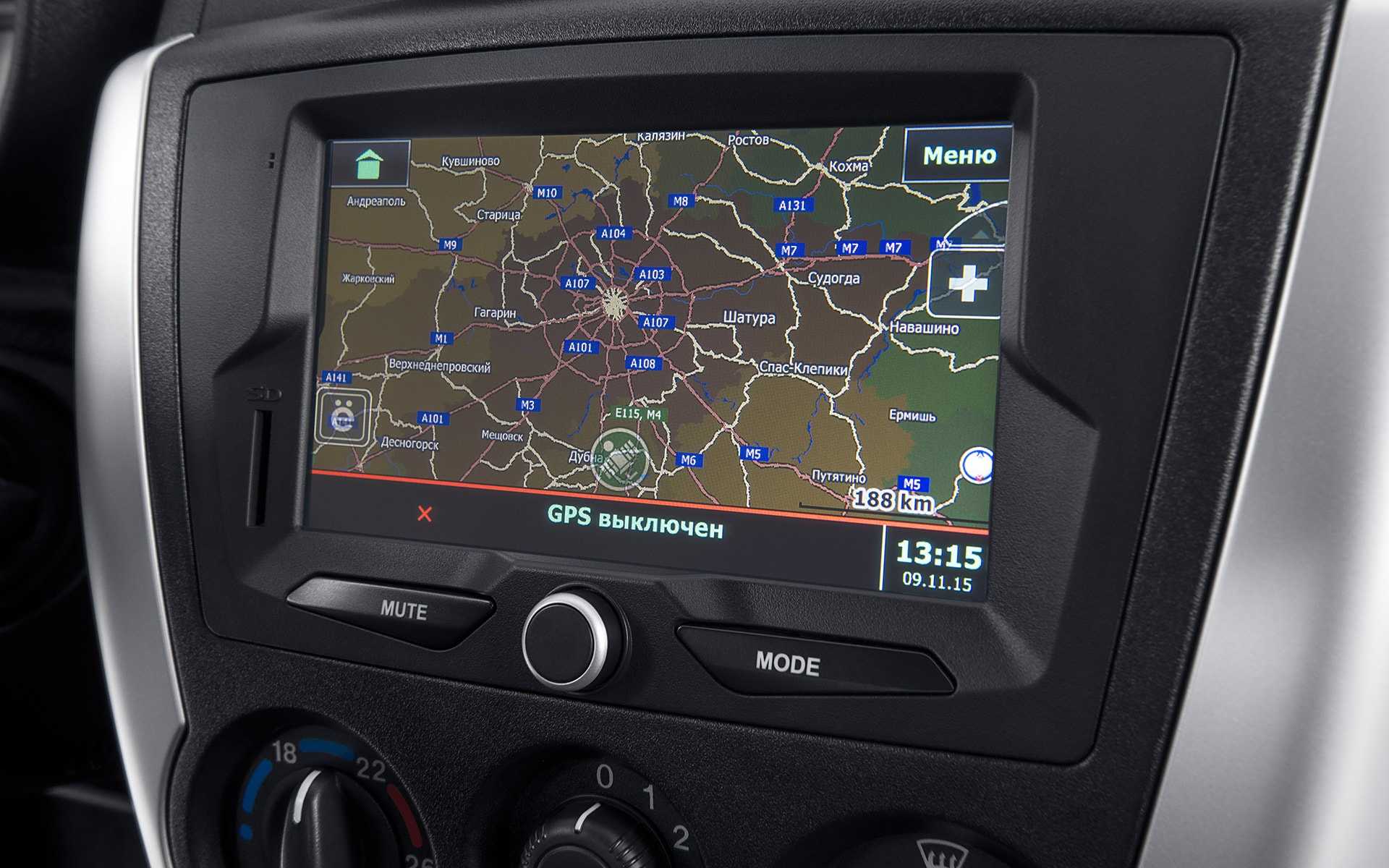

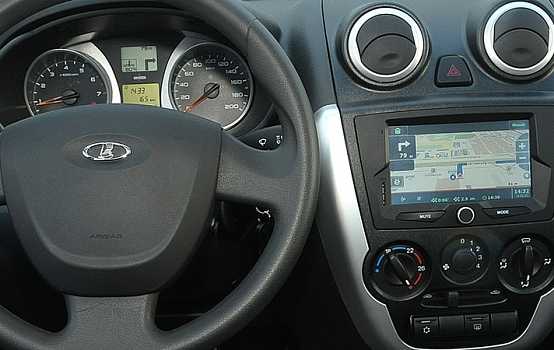

Установка ПО навигации в Калина 2/Гранта магнитолу

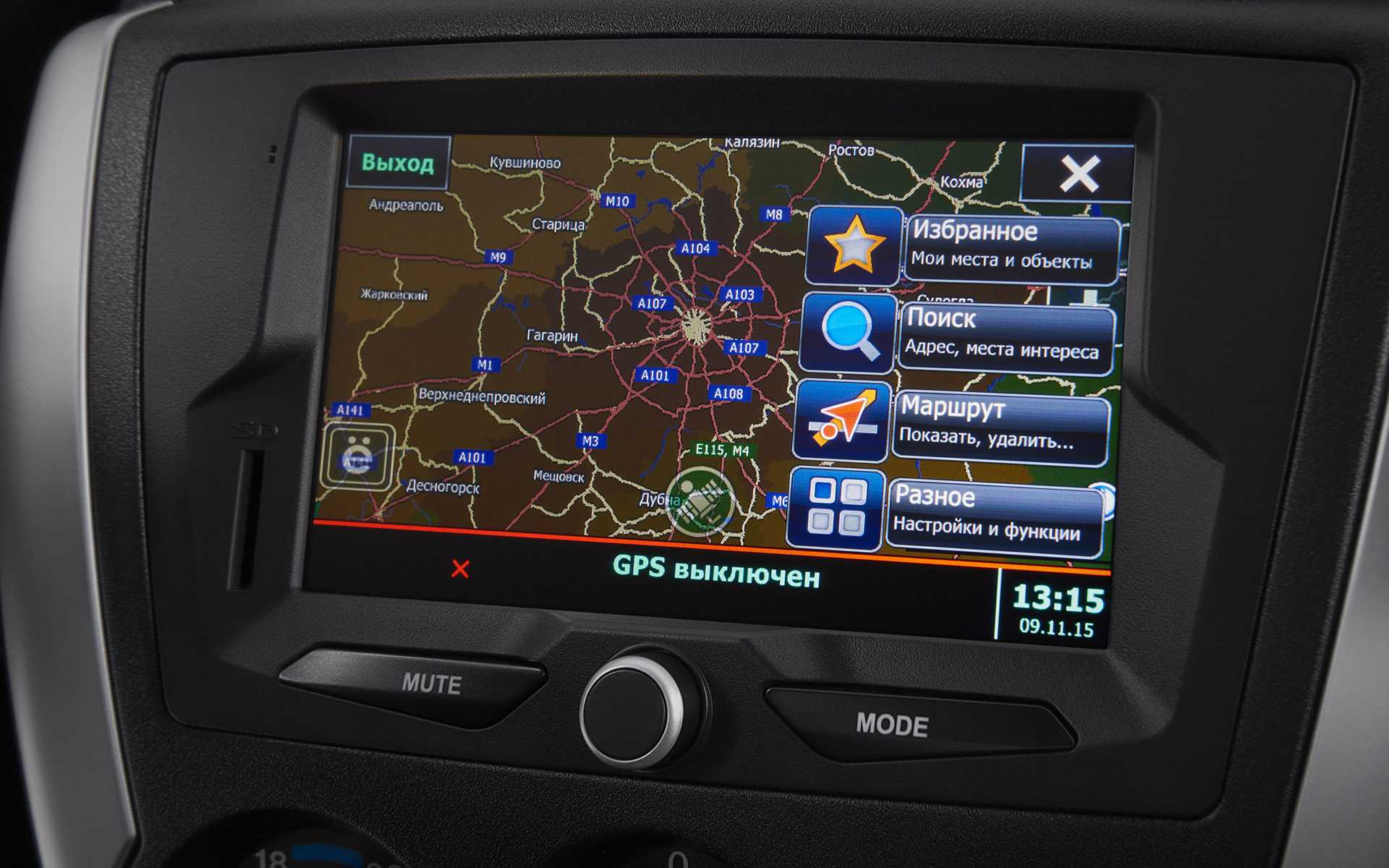

Наиболее популярная навигационная программа — Навител (версия 7.5.0.202 проверена и работает). Скачать ее можно с торрент форума . Настройте программу на работу по порту COM5 со скоростью 4800. Навител записываем на SD карту, также в корень карты записываем папку NavitelContent, в которой должны быть карты и спидкамы. Вставляем карту в магнитолу и запускаем Навител. Если все настроено верно, то Вы должны услышать через некоторое время «Соединение со спутниками установлено».

Все, навигация настроена и готова к эксплуатации:

Мастера «АВТОВАЗа» не перестают удивлять автолюбителей новостями об улучшениях функций своих авто. Волжский автозавод вновь расширил комплектацию одного из лучших седанов отечественного производителя – у Лада Гранта навигация стала одной из центральных опций.

Бестселлер был представлен сразу несколькими версиями. Три варианта класса « » LADA Granta отныне имеют и улучшенную шумоизоляцию.

Известно, что новые версии LADA Granta, помимо пакета шумоизоляции, в том числе оснащены подушками безопасности, системой ABS+BAS, боковыми зеркалами с противоослепляющей функцией (присутствует электропривод и обогрев), подогревом передних сидений, функцией парктроника, системой климат – контроля, датчиком дождя, системой мультимедиа и другими опциями.

Второй обновленной Лада Гранта будет версия 21901-41-015, имеющая объем 1,6 л., «механику» и 87 л.с. под капотом. Данная версия седана комплектуется мультимедийной системой и дисками колес в 14 дюймов.

Другие опции, такие как ABS+BAS, система кондиционирования, стеклоподъемники передних дверей, сходны с версией 21901-41-014. Третий вариант комплектации Granta поступит в реализацию под серийным номером 21907-42-025 как модель класса «люкс». в третьей версии будет оснащаться боковыми подушками безопасности. Но особой опцией в автомобиле станет навигация на Лада Гранта.

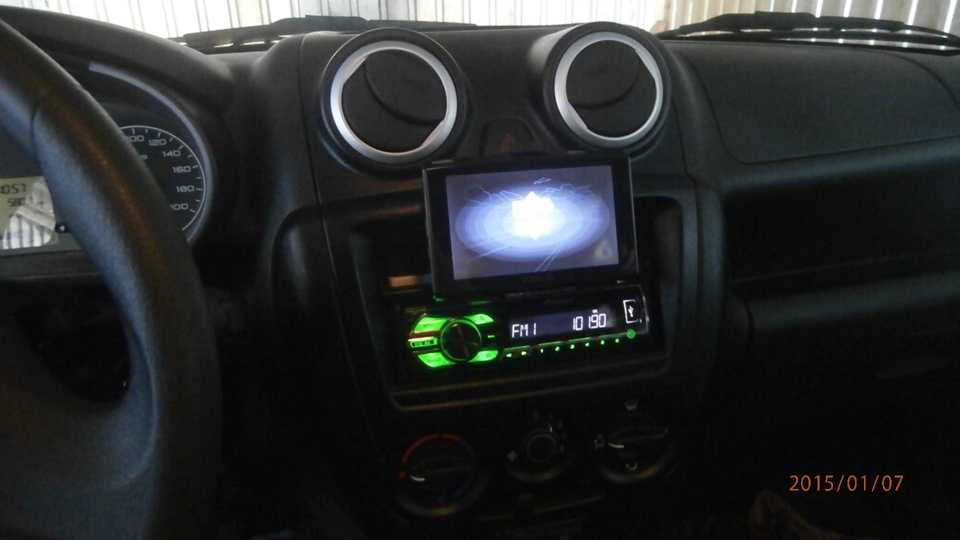

Лада Калина Хэтчбек › Бортжурнал › Навигация на Лада Калина 2 своими руками

В один прекрасный день захотелось мне на штатной мультимедии получить навигацию. Ну очень уж она туда просилась — большой экран, удобное расположение дисплея, не использует батарейки (питается от бортовой сети автомобиля). А завод предложить был не в состоянии. Поэтому пришлось прочитать несколько форумов, заказать GPS приемник, подключить и настроить. Ну а поскольку я не один такой желающий, то решил написать инструкцию. Если кратко, то установка навигации достаточно проста и выполняется в три шага: 1. Купить GPS приемник (например BU-353S4) 2. Скачать и установить драйвер. Скопировать установленный драйвер (usbser.dll) в StaticStore. При следующем запросе драйвера указать \StaticStore\usbser.dll 3. Скачать и записать на SD флэшку Навител, патченый на com5 скорость 4800.

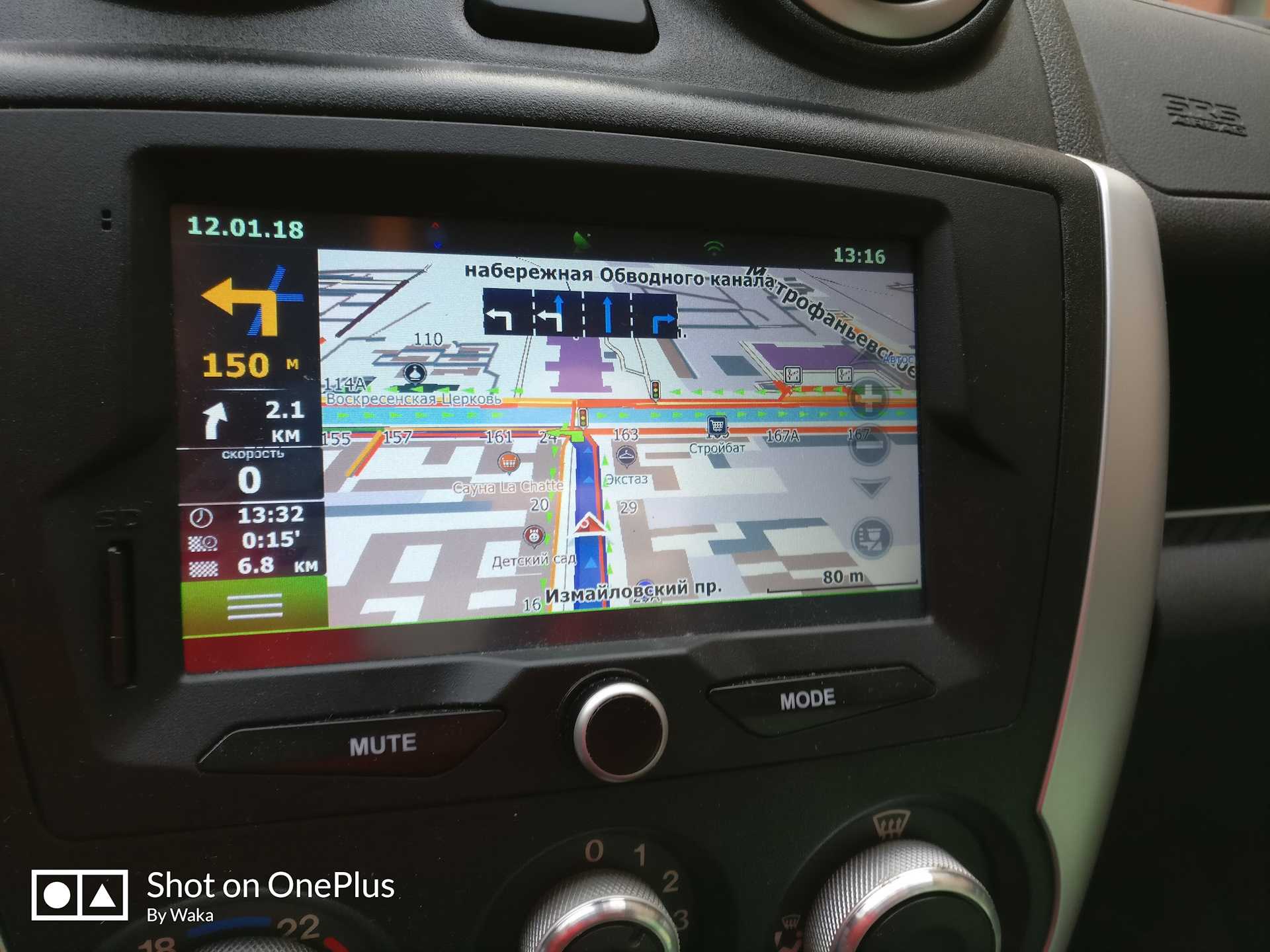

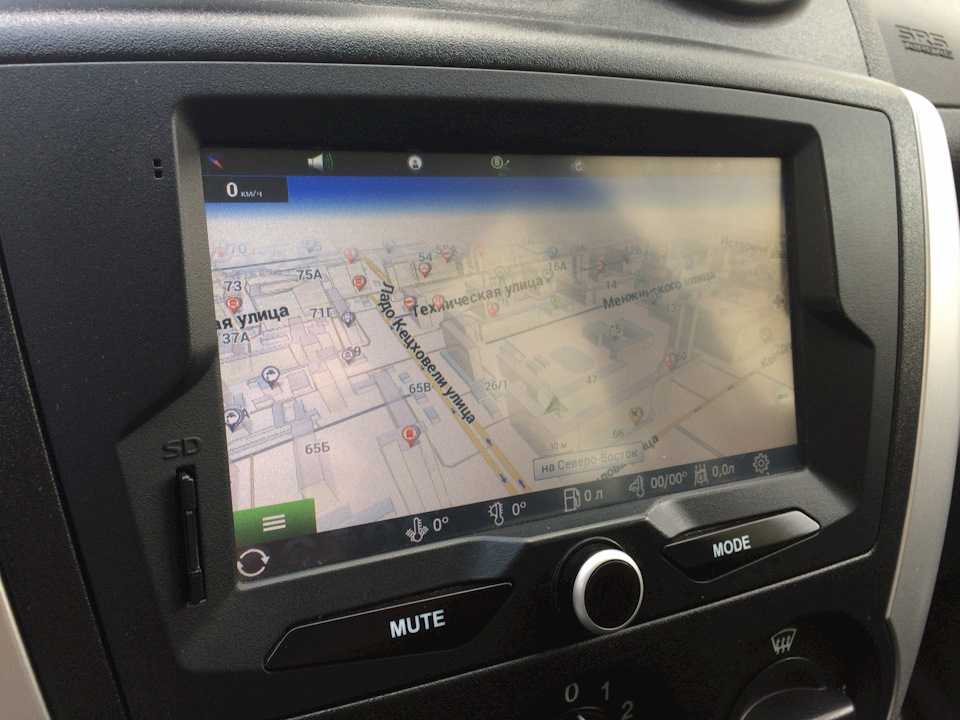

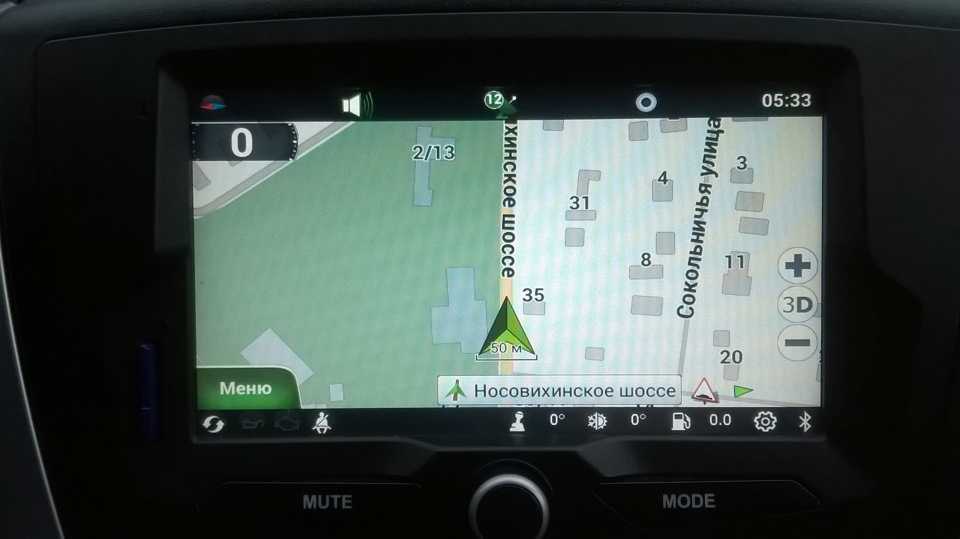

В итоге получаем рабочую навигацию. Пример как это работает:

PS. Несколько позже я изменил скин на другой (с более крупными кнопками) и убрал панель задач. И стало вообще все замечательно. Перепрошивать и использовать разные альтменю не планирую, т.к. из оттуда мне ничего не надо, только навигацию. А она прекрасно работает и без перепрошивки.

Вступление

В магнитоле Лада Калина 2 используется Windows CE 6. Чтобы выйти из оболочки магнитолы на рабочий стол надо нажать на тач экране кнопку Настройка и подержать несколько секунд. Экран моргнет и покажет рабочий стол Windows. Возврат обратно — двойным нажатием на значок Home

GPS-приемник

Лада Калина 2 не имеет GPS приемника. Поэтому даже когда завод выпустит прошивку с навигацией — то поставив прошивку получим только карту, без навигации. Поэтому идем на aliexpress (или в любое другое удобное место) и покупаем USB-GPS приемник BU-353S4. Я купил его за 38 долларов, вот ссылка: www.aliexpress.com/item/G…s-Portable/990897657.html

Драйвер

Идем в машину. Переходим на рабочий стол Windows. Чтобы убедиться что GPS приемник магнитола видит — подключаем GPS приемник и видим запрос драйвера: Вытыкаем GPS приемник из USB, закрываем это окно и устанавливаем драйвер — находим записаный на флэшку файл *.cab и два раза тыкаем в него. На вопрос устанавливать ли его в папку Windows подтверждаем нажатием ОК.

Поскольку при следующем включении из папки Windows все лишнее (в т.ч. наш установленный драйвер) будет удалено, то идем в папку Windows, находим там наш установленный драйвер (он называется USBSER.DLL) и копируем его в папку StaticStore (пункты копировать-вставить находятся в меню сверху).

Снова втыкаем GPS. Никаких ошибок и запросов драйвера не выводится. Проверяем работу после перезагрузки — запускаем стандартную оболочку двойным нажатием на значок Home. После ее успешной загрузки возвращаемся на рабочий стол Windows. В этом месте у меня система снова просила драйвер. Но поскольку мы все подготовили, то нам незачем снова его устанавливать. Просто указываем в появившемся окне запроса драйвера путь и имя нашей DLL, которую мы скопировали 5 минут назад: \StaticStore\USBSER.dll. Это должно помочь и вопрос драйвера больше не будет вас беспокоить.

Навител

На официальном сайте Навител написано что версия для Windows CE не продается. Значит купить ее нельзя, поэтому придется скачивать с торрентов. Версия 5.0 старая и мне не понравилась. Можно взять версию 7.5 или 8.5. Например версию 7.5.0.202, скаченную с рутрекера: rutracker.org/forum/viewtopic.php?t=4417951

Чтобы Навител увидел наш GPS приемник, его нужно пропатчить на работу с Com5 на скорости 4800. Для этого в комплекте идут патчи. Запускаем их по очереди. Сначала патч на Com5, затем на скорость 4800.

Записываем Навител на SD карту. На эту же карту в корень записываем папку NavitelContent (там карта и спидкамы). Вставляем карту в магнитолу, запускаем Навител… И через несколько секунд вы услышите «Соединение со спутниками установлено».

источник

Основные датчики панели приборов

Стандартный щиток приборов

Тахометр. Демонстрирует частоту вращения коленвала двигателя.
Спидометр. Показывает скорость движения машины в реальном времени.
Датчик уровня топлива. Указывает на количество топлива, находящегося в запасе. Если его объем в бензобаке меньше допустимого (стрелка находится в аварийной зоне красного цвета), на панели загорается оранжевая лампочка, показывая тем самым, что бензина осталось около 5 л.
Датчик температуры жидкости охлаждения. Необходимо следить за стрелкой прибора. При перегревании жидкости она окажется в красной зоне. Это означает, что температура охлаждающего вещества составляет более 115 ° С, что недопустимо.
Сигнализатор уровня топлива. Подает прерывистый звуковой сигнал о необходимости дозаправки.
Указатели левого и правого поворотов. Это стрелки, которые мигают зеленым светом, показывая направление поворота автомобиля.
Кнопка сброса показателя пробега за сутки.
Аварийка. При выборе данного режима сигнализатор мигает красным светом. При этом также мигают габаритные огни. Используется в аварийных ситуациях и при различных поломках автомобиля, предупреждая о проблемах других участников дорожного движения.
Сигнализатор электроусилителя руля. Имеет оранжевый индикатор. Чем больше повернуты колеса при запуске автомобиля, тем дольше он не погаснет.
Дальний свет. Лампочка синего цвета. Загорается при включении фар дальнего света.
Стояночный тормоз. При выключении ручника загорается лампочка красного цвета.
Аварийное давление масла. Этот индикатор должен загореться, когда включается зажигание, и погаснуть после того, как автомобиль завелся. Цвет — красный.
Габариты. Индикатор горит зеленым светом при включении габаритных огней.
Сигнализатор аэрбега. Он должен загореться, как только включено зажигание, и погаснуть, когда автомобиль завелся. Цвет индикатора — оранжевый.
Иммобилизатор. Индикатор оранжевого цвета. Показывает состояние иммобилизатора, режим охраны автомобиля.

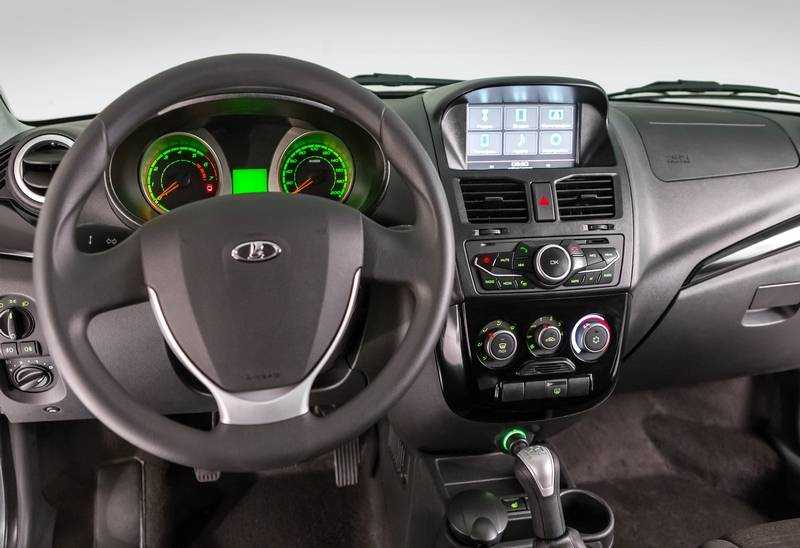

Элегантная торпеда Калины 2

Жидкокристаллический индикатор компьютера. В верхней строчке отображается суточный пробег. В нижней — температура снаружи, время, средний расход бензина и другие показатели.

Сигнализатор ремней безопасности. При непристегнутых ремнях загорается индикатор красного цвета и подается прерывистый звуковой сигнал.
Сигнализатор АКБ. Должен загореться при включении зажигания и погаснуть после того, как автомобиль завелся. Цвет индикатора — красный.
Сигнализатор минимальной величины тормозной жидкости. Должен загореться, как только включается зажигание, и погаснуть, когда автомобиль завелся. Цвет индикатора — красный.
Сигнализатор неисправности электронного распределения тормозных сил. Должен загореться красным светом при включении зажигания и погаснуть после того, как автомобиль завелся.
Сигнализатор износа тормозных колодок.
Сигнализатор неисправности антиблокировочной системы колес. Должен загореться при включении зажигания и погаснуть после того, как автомобиль завелся. Цвет индикатора — оранжевый.
Сигнализатор двигателя. Загорается, как только включается зажигание, и гаснет, когда автомобиль завелся. Цвет — оранжевый.

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
Диод, который сигнализирует включение левого поворотника.
Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
Лампочка указывает на включение правого поворотника.
Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
Спидометр. Показывает скорость, с которой авто передвигается.
ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
Переход на высшую передачу. Не применяется на этом авто.
Дальний свет. Говорит о том, что в авто включен дальний свет.
Противотуманки. Говорит о включенных задних противотуманках.
Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
Передние противотуманки. Говорит о включенных передних противотуманных фарах.
Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
Дисплей бортового компьютера.
Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
Давление в шинах. Показывает на недостаточное давление в колесах.
Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
Непристегнутые ремни безопасности.
Неисправность мотора. Не используется на авто.
Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

Текущее время или индикатор подсказки переключения передач.
Пробег авто.
Температура воздуха за бортом.
Уровень бензина в баке.

Возможные неисправности

Если с описанием все понятно, то перейдем к неисправностям. Как и любой другой электронный узел, панель приборов Лада Гранта также подвержена различным неисправностям.

Какие поломки могут произойти в работе контрольного щитка:

Приборка сломалась. При вышедшем из строя щитке симптомов может быть достаточно много. Например, откажутся работать только часть устройств или все. Если это так, то проблема в данном случае может заключаться либо в питании устройства, либо в его плате. Проблемы с ремонтом лучше доверить специалистам.
Приборка «глючит». Например, все двери закрыты, а индикатор незапертых дверей горит, либо оптика не включена, но на щитке мигает соответствующая лампочка. Как правило, в данном случае проблема заключается именно в плате (разумеется, если датчики рабочие). Если проблема в плате, то решить ее может прошивка приборной панели, но такой вариант помогает не всегда. Возможно, лампочки электрооборудования горят на щитке из-за вышедшего из строя датчика, поэтому не лишним будет проверить и его работоспособность.
Все приборы работают, но подсветка отсутствует. Если не работают сразу все лампочки подсветки, то скорей всего, проблема заключается в перегоревшем предохранителе или поврежденном проводе либо разъеме. Проверка проводки осуществляется с использованием мультиметра.
Не работает только часть лампочек или одна из них. В этом случае неисправность заключается в перегорании лампы, для ее устранения в Лада Гранта панель приборов демонтируется, после чего в ней меняются выгоревшие лампы.
Индикатор оборудования на приборке не включается. К примеру, вы включили дальний свет, а соответствующая лампочка не горит. Это может быть связано либо с выходом из строя самого индикатора (лампа меняется аналогичным образом), либо с поломкой датчика. Вполне возможно, что в приборке плохой контакт лампочки с проводкой.
Выход из строя спидометра. Причина неисправности может крыться в плате либо датчике скорости, установленном на приборке. Аналогично обстоит ситуация и с датчиками — уровня топлива, температуры мотора. Если они не работают или показывают неверные значения, то проблему следует искать в самих контроллерах, проводке или плате. Возможно, устройства не работают просто из-за плохого контакта.

Перечень датчиков и сигнальных индикаторов на панели

На схеме представлена детальная компоновка присутствующих приборов

Комбинация приборов на данном автомобиле, как показывает инструкция, имеет следующие датчики:

Тахометр (для мгновенной фиксации числа оборотов коленчатого вала).
Индикатор неисправности модуля управления функционированием мотора.
Сигнальная лампа о включенном левом повороте.
Индикация пониженного масляного давления в моторе.
Лампа индикации ABS.
Сигнальный индикатор неисправности в узле иммобилайзера.
Символ индикации повышенной температуры хладагента в контуре охлаждения двигателя.
Лампа, свидетельствующая об аварийном состоянии узлов тормозной системы.
Индикация указателя правого поворота.
Символ индикации уровня заряда аккумулятора.
Спидометр (контроллер скорости).
Индикация курсовой устойчивости.
Сигнализатор о недопустимости перехода трансмиссии на последующую ступень.
Символ дальнего света.
Индикатор противотуманных огней кормы.
Лампа активированного ближнего света.
Сигнализатор включенной противотуманной оптики передка.
Кнопка сброса суточного пройденного расстояния.
Дисплей маршрутного контроллера.
Лампа, сигнализирующая о необходимости закрыть двери.
Сигнализатор о низком уровне топливного остатка.
Символ отсутствия требуемого давления внутри шин.
Лампа неисправности в системе электроусилителя рулевого механизма.
Индикация ремня безопасности.
Сигнализатор о поломках в моторном узле (используется нечасто).
Индикатор целостности и исправности подушки безопасности.

Панель приборов вам обязательно сообщит о следующем:

Если после пуска мотора сигнализатор его состояния не «исчезает», то это подразумевает появление неисправности в одном из компонентов агрегата или его навесного оборудования.

Если лампа пониженного масляного давления в моторе Лада Гранта после его запуска продолжает мигать, то возникает необходимость проверки работы узлов системы смазки (насос, редукционный клапан и пр.), а также состояния цилиндропоршневой группы.

Индикация ABS при исправном состоянии данной системы должна деактивироваться спустя пару секунд с момента пуска мотора.

Лампа, свидетельствующая о чрезмерно высокой температуре хладагента в охлаждающем моторном контуре, перестает светиться спустя 5-секундный интервал после старта двигателя. Когда данного явления не наблюдается, то вероятен риск перегрева мотора. Здесь рекомендуется выполнить проверку всех узлов, влияющих за поддержание «нормального» (рабочего) показателя температуры.

Если активен символ тормозного механизма при функционирующем двигателе, то следует проконтролировать уровень соответствующей жидкости (бачок под капотом) и по необходимости долить.

Активированная индикация узла, обеспечивающего курсовую устойчивость, «повествует» о его отключении.

Появился сигнал от лампы запаса топлива — возникла необходимость пополнить бак горючим.

Если засветился индикатор состояния механизма электроусилителя, то данный факт подтверждает присутствие неисправности в этом узле.

Когда давление внутри шин LADA Granta достигает минимума, то об этом моменте информирует соответствующий символ.

При действующем моторе лампа, отвечающая за индикацию подушки безопасности, не подлежит свечению.

Отсюда видно, что весь перечень датчиков и индикаторных символов, которые в себе содержит комбинация приборов по периметру, наделен традиционным характером. Их информативность и понятность доступна даже для впервые прикоснувшихся к рулю Лада Гранта клиентов.

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина

Бортовой компьютер на lada granta (обзор, совместимые модели, рекомендации, функции и описание)

Это лучшее, что когда-либо создавали в Тольятти. Гармония, оригинальность, бюджетная цена – это Lada Granta 2190. Машина пришла на смену трем «классическим» моделям – ВАЗ 2107, Kalina и Samara. Не высокая цена — главный приоритет данной модели. Для этого в компании использовали технологию, которая позволяет уменьшить количество деталей, из которых состоит авто. Например, лицевая часть состоит только из трех частей, а панель приборов из 40 деталей. Лада Гранта на 22 сантиметра длиннее Калины и имеет меньший на 5 мм дорожный просвет. Автомобиль уже вызывает огромный интерес, и очереди на него огромные.

Что бы перечислить все преимущества машины, нужно много времени, но все же, как не упомянуть о просторном салоне и красивой современной панели от Renault Logan. Высокому водителю достаточно места, пространства хватает и над головой, и с боку. Сиденья стали лучше по форме, и по дизайну, и имеют вертикальную посадку. Та же передняя панель теперь имеет стильный темный цвет, круглые отверстия вентиляции, лаконичные формы. Руль содержит три спицы, совсем как у иномарок.

Двери также приобрели более довершенную композицию, и осмысленный дизайн. Красивые дверные ручки наконец стали напоминать самих себя

Большие боковые зеркала, демонстрируют хороший обзор, и это очень важно для водителей. Наверно многим будет интересно, но именно в Лада Гранта появилась еще одна деталь салона, которой до этого никогда не было на ВАЗовских автомобилях, это два подстаканника

Комплектацию можно встретить в трех вариантах: Стандарт, Норма, Люкс. Комплект «Стандарт» содержит ручные стеклоподъемники и неокрашенные бамперы. А уже комплект «Норма» еще содержит подушку безопасности для водителя, электропривод двери багажника, бортовой компьютер, сигнализацию. Комплектация «Люкс» содержит полный электропакет, подогрев зеркал, кондиционер, обогрев передних сидений, подушки безопасности, ABS BAS. Каждая из комплектации имеет свой двигатель, все они объемом 1.6 литра, но с мощностью в 80, 90, и 98 лошадиных сил.

Как не крути, но Lada Granta это современный автомобиль, который отличается просторным салоном, новой панелью, креслами, большим багажником. И хотя технически автомобиль далек от совершенства, но это новый и главное доступный продукт.

Боковые двери Lada Granta

Чтобы открыть дверь изнутри, потяните ручку 1 на себя.Чтобы открыть или закрыть окно используется ручка под номером 3Ручка двери под номером 2

Для блокировки двери изнутри нажмите на кнопку блокировки. Чтобы разблокировать замок, вытяните кнопку.

Заднюю дверь можно заблокировать, нажав на кнопку блокировки при открытой двери и захлопнув ее

Передние двери таким образом заблокировать нельзя, так как при открытой двери кнопка блокировки не опускается.Чтобы дети по неосторожности не открыли задние двери на ходу, нажмите вниз рычажок детского замка и захлопните дверь. Теперь дверь можно открыть только снаружи

Видео «Идея для тюнинга приборки Гранты»

Как работает тюнингованный щиток для автомобиля Лада Гранта — смотрите на видео ниже (автор — Сергей Синяков).

Держатель для очков

со скидкой 19 %

Комплект веерных форсунок универсальных на гайке

со скидкой 19 %

Герметик loctite 574 оранжевый в шприце 20 мл

со скидкой 19 %

Обратный клапан омывателя «Мини»

со скидкой 19 %

Подлокотник rex универсальный

со скидкой 19 %

Обратный клапан омывателя

со скидкой 19 %

Подогревы сидений svkavtomagiccomfort-40 встраиваемые

со скидкой 19 %

Кисточка с краской для подкраски сколов и царапин

со скидкой 19 %

Коврик аккумулятора резиновый

со скидкой 19 %

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 4 покупателя

Данная панель приборов подходит для автомобилей Лада Гранта в комплектации Люкс.

(Вид товара может отличаться от указанного на изображении).

Переключатели и рычаги под рулём

Правый под рулевой переключатель отвечает за очиститель и омыватель стёкол. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения

0 — стеклоочиститель и омыватель выключены

1 — включен прерывистый режим работы стеклоочистителя (нефиксированное положение)

2 — включен прерывистый режим работы стеклоочистителя (фиксированное положение). В прерывистом режиме работы щетки стеклоочистителя совершают один ход через равные промежутки времени в несколько секунд независимо от наличия капель на ветровом стекле (в вариантном исполнении устанавливают систему автоматического управления стеклоочистителем

3 — включена малая скорость стеклоочистителя

4 — включена большая скорость стеклоочистителя

5 — перемещением рычага на себя включен омыватель ветрового стекла (не фиксированное положение)

Лада Гранта выводим данные температуры на панель приборов

Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров.

Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

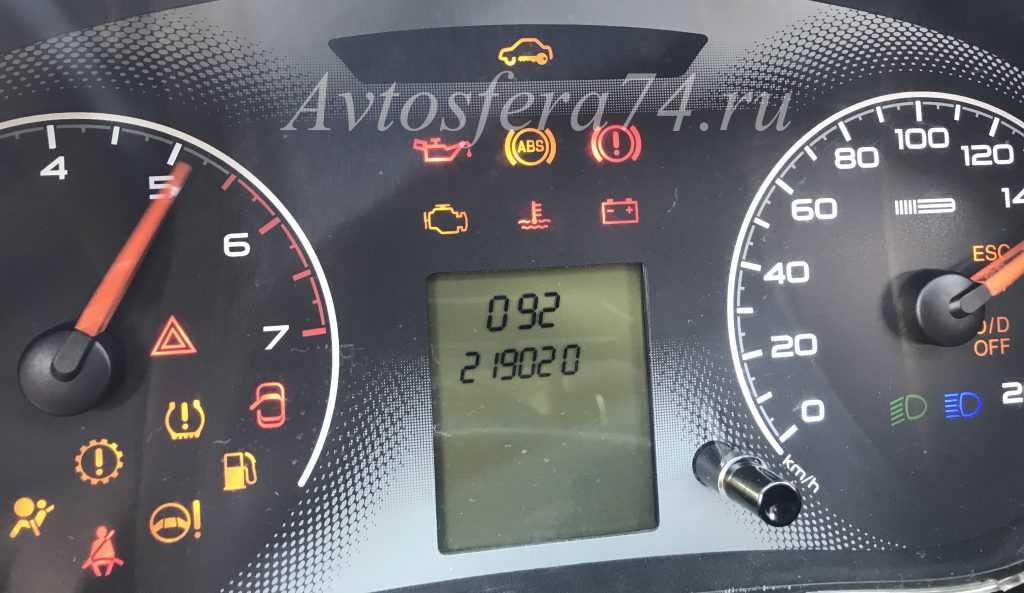

Сначала выясняем, какой версии прошивка зашита в щиток приборов.

при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки

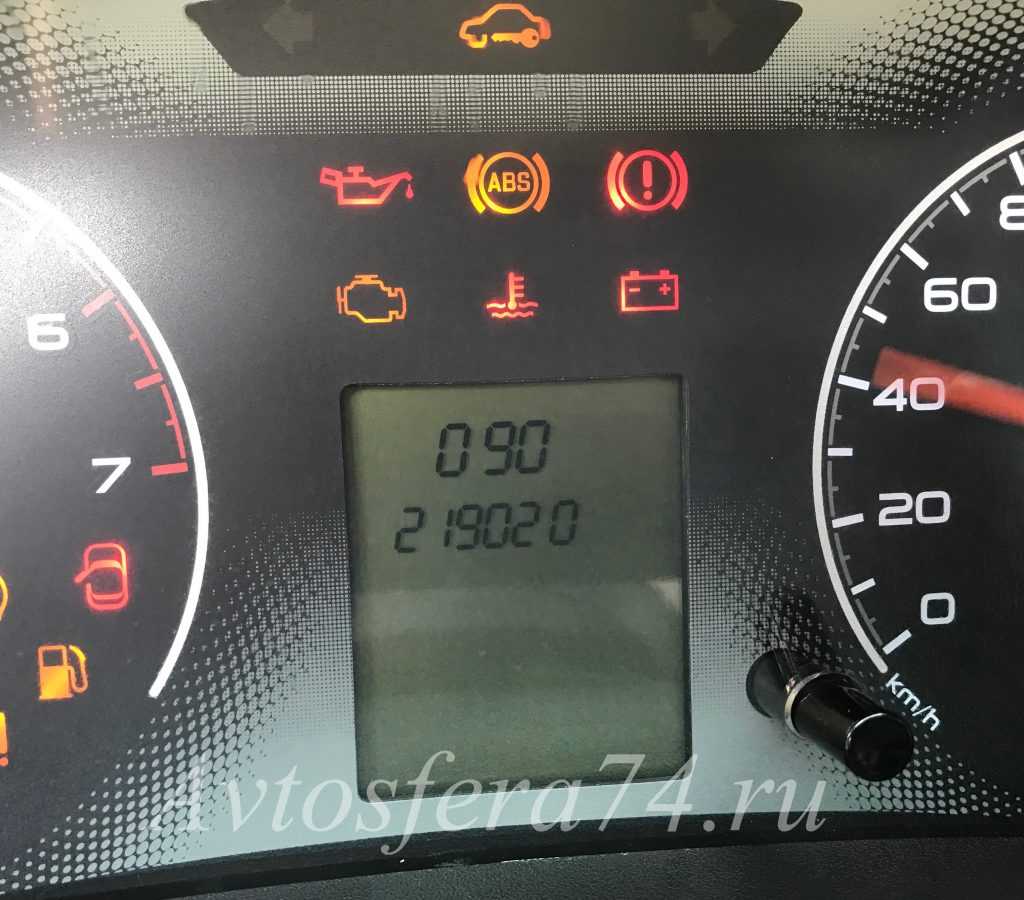

отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО

Теперь расшифровываем их

Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Комплектация	Версия прошивки	ДТНВ	ДТОЖ	Что нужно для прошивки	Примечание
Гранта Стандарт	015	Нет	Нет	Менять дисплей и работа паяльником	Старая плата
029-040	Нет	Нет	Менять дисплей и работа паяльником	Обновленная плата
Гранта Норма	053, 060, 076, 087	Нет	Нет	Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076
090, 091	Да	Нет	Подходит 092 и 009 или 012 от Калины
092-095	Да	Да
Гранта Люкс	032, 038, 042	Да	Нет	Подходит прошивка 046
046	Да	Да	Показывает номер передачи
047	Да	Да
Калина Норма	007	Да	Нет	Подходит прошивка 009 или 012
014	Да	Да	Добавлен вкл\выкл звукового сопровождения переключения передач
Калина Люкс	009	Да	Да	Подходит прошивка 012
012	Да	Да	Показывает номер передачи
014	Да	Да
