Где находится диагностический разъем в автомобиле лада гранта

Как можно использовать диагностическую колодку

1 . Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.

2 . С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

3 . Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.

Общие требования к OBD

В предписаниях no OBD законодательно устанавливаются минимальные основные требования. При этом существуют лишь небольшие различия между европейскими и американскими требованиями.

Основные требования к системам OBD:

  • контроль катализаторов;
  • контроль сажевых фильтров;
  • контроль лямбда-зондов;
  • распознавание пропусков зажигания;
  • распознавание неполного сгорания;
  • контроль топливной системы;
  • контроль системы впуска добавочного воздуха;
  • контроль системы рециркуляции ОГ;
  • контроль системы вентиляции топливного бака;
  • контроль системы охлаждения;
  • контроль системы управления клапанами;
  • регистрация условий работы;
  • стандартизированное управление индикаторами неисправности (MIL);
  • стандартизированный диагностический интерфейс;
  • сообщение о готовности системы к проверке (код готовности);
  • защита от вмешательств и манипуляций с ЭБУ;
  • контроль специальных функций АКПП (имеющих отношение к ОГ).

Для выполнения этих требований необходимо множество датчиков, контролирующих электронику двигателя, выпускной тракт и картину выхлопа. Постоянная самодиагностика и проверка правдоподобности сигналов гарантируют комплексный контроль. Возникающие неисправности после нормирования регистрируются в запоминающем устройстве. Несмотря на эту сложную технологию, инженеры не могут отказаться от хорошо зарекомендовавших себя прямых методов диагностики. Постоянный контроль автомобиля, например, проверка токсичности ОГ — по-прежнему нужны.

Системы OBD посредством датчиков должны постоянно определять, анализировать и регистрировать, как минимум, следующие параметры двигателя и условия эксплуатации:

  • температура двигателя;
  • адаптация смеси;
  • нагрузка на двигатель;
  • давление топлива;
  • обороты двигателя;
  • скорость движения;
  • информация о неисправностях;
  • пробег автомобиля;
  • коды неисправностей;
  • давление во впускном трубопрводе;
  • напряжение питания;
  • состояние и функция контура лямбда-регулирования.

Дополнительно определяются и анализируются и другие важные величины — температура масла, опережение зажигания, расход воздуха, положение дроссельной заслонки, регулировка фаз газораспределения, функция кондиционера, вентиляция картера двигателя, температура ОГ и функция АКПП. При этом имеются некоторые различия между определением величин в EOBD и CARB OBD II.

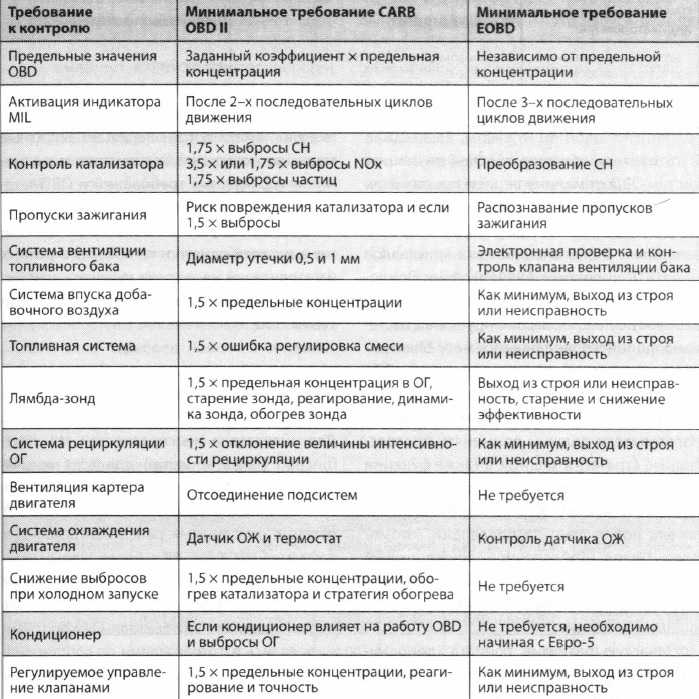

Таблица. Сравнение требований CARB OBD и EOBD

Особенности сканирующего комплекта «Сканматик-2»

Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы. Стоимость такого устройства (комплекта) по данным официального сайта составляет 13700 руб. По применимости к отечественным авто это лучший вариант для сканирования, о чем свидетельствуют многие отзывы диагностов.

Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках. В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения. После запуска спец-программы активируем вкладку «Двигатель» и нажимаем на символ «Автоопределение». Это позволяет программе идентифицировать бортовой автомобильный компьютер на Лада Гранта.

Если идентификация не осуществляется автоматически, то возможно вручную избрать наименование модификации (в нашем варианте — «ВАЗ») из присутствующих в программном реестре версий. На дисплее отобразится меню, позволяющее выбрать ЭБУ. Бывают случаи, когда программе не удается определить марку бортового контроллера, например, при имевшей место ранее «перепрошивке» ПО.

После того, как произошло установление связи между ЭБУ и диагностирующим средством, на экране отображается список, содержащий режимы диагностики. Выполняем вход в рабочее окно и получаем возможность просмотреть перечень параметров, а также выполнить регулировку их настроек. Данный момент помогает не только отыскать неисправность, но и улучшить настройку какой-либо системы. Для реализации данного действия потребуется войти в раздел, имеющий название «Параметры». Меню «Вид» позволяет произвести регулировку настроек функции «Blutooth» на случай применения беспроводного способа коммутации.

Для пользователя машины Лада Гранта доступно создание набора параметров, которые впоследствии можно извлечь из списка значений, заранее присутствующих в программе. К примеру, таким методом можно создать определенный набор, позволяющий проверить холостой ход мотора, а затем сохранить данные и применять в последующем неограниченное число раз.

По завершении диагностического процесса возвращаемся в программное меню по выбору ЭБУ и деактивируем зажигание.

Описание товара

Бортовой компьютер для автомобиля LADA GRANTA/KALINA-2 на базе диагностического сканер — тестера «ШТАТ DST-mini S» (далее БК) предназначен для индикации параметров работы двигателя, расчета пробега, израсходованного топлива, средней скорости и среднего расхода топлива, чтения и стирания кодов неисправностей. БК имеет следующие дополнительные режимы работы: — режим «Статистика» позволяющей хранить и просматривать данные об поездках, «от включения до выключения зажигания», так и после сброса в ручную. — режим «Динамика» позволяющей измерять расход топлива от «светофора» до «светофора», также измерять время разгона автомобиля от «светофора» до «светофора». — режим «Автоматическая индикация температуры двигателя», если температуры меньше 60ºС, то она будет на экране, если она больше 60ºС то на экране будет выбранный параметр, который отображался до этого. — режим «Автоматический сброс неисправностей», этот режим позволяет сбрасывать неисправности, как только они появились. — режим «РАСШИРЕННАЯ ДИАГНОСТИКА КОНТРОЛЛЕРА ДВИГАТЕЛЯ», этот режим отображает большое число параметров выдаваемое контроллером ЭСУД, а также позволяет управлять ИМ. — режим «ДИАГНОСТИКА ДОПОЛНИТЕЛЬНЫХ СИСТЕМ», этот режим отображает параметры работы систем, производит их конфигурацию, а также стирание и чтение ошибок. — Индикатор температуры двигателя. Совместим с автомобилем LADA GRANTA/KALINA-2 по оригинальным заводским протоколам диагностики.

Будь в курсе новостей вместе с нашей группой. Подписывайся и участвуй в розыгрышах и акциях!

Диагностика Лады Гранта своими руками

Диагностика по моделям авто 1 комментариев 16 мая 2019 Просмотров: 9978 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

Самостоятельная компьютерная диагностика автомобилей Лада Гранта доступна для каждого владельца данного авто, так как на Грантах впервые интегрировали CAN-шину в ЭБУ. Благодаря этому с подключением простого ELM327 диагностического адаптера не возникнет проблем, а программу для диагностики бесплатно можно скачать из интернета.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ, а так же какой автосканер и программу выбрать для диагностики Ганты. В статье имеются полезные ссылки на более подробные инструкции, а так же обзоры.

Автор сайта elm327-obd2.ru

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем.

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

YouTube Premium

Пожаловаться на видео?

ПРИОБРЕТАЛ ТУТ — https://ali.pub/2arn6h и https://ali.pub/2arn8f Распаковка тут — https://goo.gl/vKhhKe ====================================== ПОДПИШИСЬ на канал «КИТАЙ В SHOPe» — https://goo.gl/PazuON И не пропускай новые видео. Официальная группа канала — https://vk.com/kitay_v_shope ====================================== КЭШБЭК EPN 7% — https://cashback.epn.bz/?i=bfc07 ПАРТНЕРКА EPN 8,5% — https://ali.epn.bz/?i=bfc07 ВСЕ ВИДЕО про СКИДКИ и ЗАРАБОТКИ — https://goo.gl/l7173L РЕАЛЬНАЯ ЭКОНОМИЯ в мобильном приложении Aliexpress — https://ali.pub/nv1w5 Браузерный ПЛАГИН EPN — https://epngo.bz/cashback_install_plug. Мобильное приложение ePN Cashback — https://epngo.bz/cashback_install_app/. Мой заработок на YOUTUBE — https://join.air.io/Kitay_v_SHOPe ========================================= АЛИЭКСПРЕСС на русском — https://ali.pub/ofr3l ========================================= ПЛЕЙ-ЛИСТЫ МОЕГО КАНАЛА: Все товары из Китая — https://goo.gl/nx8dbp 3D печать — https://goo.gl/bh5vnH Зарядные устройства — https://goo.gl/mUXFH8 Инструменты из Китая — https://goo.gl/qba3Yz Флешки из Китая — https://goo.gl/PrrMY5 IP камеры и регистраторы — https://goo.gl/tTOR8W Аккумуляторы LI-ION, NI-MH, NI-ZN, NI-CD — https://goo.gl/YKw6Re Тесты, испытания, самоделки — https://goo.gl/PbpyfA Доработка Лады Гранта — https://goo.gl/7ma0tW Лада Веста — https://goo.gl/K4mkfm KIT наборы из Китая — https://goo.gl/UiNh0l Споры с продавцами на Алиэкспресс — https://goo.gl/BsO6Kn Мой заработок — https://goo.gl/l7173L Разное интересное видео — https://goo.gl/w922fP Конкурсы — https://goo.gl/sX9mst ====================================== Диагностический адаптер ELM327 Bluetooth Mini с кнопкой — усовершенствованная версия адаптера, позволяющая снизить энергопотребление при длительных простоях автомобиля без необходимости извлечения устройства из диагностического разъема.

Данный адаптер позволяет просматривать следующее параметры:

Обороты двигателя; Температура охлаждающей жидкости; Краткосрочная топливная балансировка; Долгосрочная топливная балансировка; Давление во впускном коллекторе; Данные кислородного датчика; Обороты двигателя; Нагрузка двигателя; Состояние топливной системы; Скорость движения автомобиля; Абсолютное давление воздуха; Опережение зажигания; Температура всасываемого воздуха; Массовый расход воздуха; Положение дроссельной заслонки; Графическое отображение параметров; Функция ведения логов; Стоп-кадр.

ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi;

ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA;

ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche;

J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu;

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные. Разъем имеет 16 контактов и располагается в салоне, слева от перчаточного ящика, «в ногах» у пассажира, рядом с дефлектором вентиляции.

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола. Далее нужно отогнуть обивку и шумоизоляционное покрытие, чтобы увидеть непосредственно сам блок, закрепленный 3-мя гайками.

Где находится диагностический разъем на Ладе Гранта

Порт ОБД активно используется в автомобилях во всем мире с начала 21 века. Концерн АвтоВАЗ начал устанавливать OBDII порт в своих моделях, начиная с Лады Калина. Кстати, на десятом семействе до этого периода стоял 12-пиновый штекер.

Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта. Однако, чтобы иметь возможность применять данные функции, прежде следует знать, в каком месте находится собственно диагностический разъем.

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

  1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
  2. Вставить скрепку, замкнув два контакта.
  3. Включить зажигание и наблюдать за контрольной лампой.
  4. Первым сигналом станет продолжительное горение лампы («1»).
  5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
  6. Должен в нашем случае образоваться код «13».

http://la-granta.ru/diagnosticheskij-razem-lada-granta-raspolozhenie-tip-odb-ii-sxema.htmlhttp://car-fact.ru/marki-i-modeli/otechestvennye/lada-granta/obd2-granta.htmlhttp://ladaautos.ru/lada-granta/gde-naxoditsya-diagnosticheskij-razem-v-avtomobile-lada-granta.htmlhttp://carfrance.ru/gde-naxoditsya-diagnosticheskij-razyom-na-lada-granta/http://ladaprofi.ru/lada-granta/gde-nahoditsya-diagnosticheskij-razem-na-lade-granta.html

ScanMaster-ELM

Платная программа

ScanMaster-ELM — одна из немногих программ, подходящих для проведения компьютерной диагностики практически всех марок и моделей автомобилей, оснащенных разъемом OBD-II. Это разработка немецких программистов из WGSoft — компании, специализирующейся на написании автоматизированного диагностического программного обеспечения для автомобилей и мотоциклов. К сожалению, программа ScanMaster-ELM не бесплатна, и не имеет поддержки русского языка (но ее популярность в России велика, потому любителями были разработаны русификаторы, хотя и не совсем полные).

Разработчики ScanMaster-ELM описывают свой продукт следующим образом: «Любые электронные модули автомобилей, поддерживающие OBD-II (т.е. обменивающиеся техническим данными с ЭБУ), автоматически распознаются программой, и могут быть диагностированы». И речь идет не только о двигателях, а также о трансмиссиях, автоматических коробках передач, тормозных системах и других электронных и электромеханических компонентах авто.

ScanMaster-ELM предоставляет полный функционал при работе с ELM237-адаптерами, обеспечивая пользователей следующими возможностями:

  • Поддержка всех типов адаптеров ELM237 — RS232, USB, Bluetooth и WLAN, работающих с использованием протоколов K-Line, KWP2000, J1850 VPW/PWM и 4 разновидности CAN (11/250, 11/500, 29/250 и 29/500).
  • Считывание текущих параметров систем управления с последующим представлением получаемых в режиме реального времени потоковых данных в виде таблиц и графиков.
  • Получение сохраненных ЭБУ параметров на момент возникновения ошибок.
  • Получение хранящихся в памяти ЭБУ кодов неисправностей и их подробное описание.
  • Стирание из памяти ЭБУ кодов неисправностей, копий текущих параметров систем, результатов, полученных в ходе тестирования датчиков.
  • Считывание и вывод на экран результатов тестирования кислородных датчиков.
  • Просмотр результатов тестирования систем, отвечающих за контроль катализатора, рециркуляции выхлопных газов и вентиляции топливного бака.
  • Запуск внутренних диагностических тестов состава топливно-воздушной смеси, пропусков зажигания, компонентов, влияющих на работу выхлопной системы, с возможностью просмотра результатов в режиме реального времени.
  • Управление всеми бортовыми системами, управляющимися ЭБУ.
  • Получение VIN-кодов и калибровочных данных диагностируемого автомобиля.
  • Просмотр кодов ошибок, которые были удалены ранее.
  • Визуализация на компьютере информации с приборной доски автомобиля (тахометр, спидометр, термометр и т.д.).
  • Получение данных в режиме реального времени абсолютного давления во впускном коллекторе, массового расхода топлива и др. систем.
  • Тестирование (замер) мощности двигателя с предварительно заданными параметрами авто (вплоть до размеров шин и веса водителя с пассажирами) и коробки передач во всех режимах работы (номеров передачи).
  • Возможность настройки собственных таблиц конфигурации (наборов параметров PID) и многое другое.

В качестве бонуса в программе ScanMaster-ELM предусмотрены специальные режимы диагностики автомобилей Opel и Alfa.

Программа ScanMaster-ELM доступна для смартфонов под управлением iOS (платная) и Android (бесплатная, но с урезанным функционалом). На момент написания обзора сость одной лицензионной копии программы ScanMaster-ELM составляла €75.

Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для LADA GRANTA

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.

Эур — электроусилитель руля

В этом поможет то же приложение Open Diag, совместно с диагностическим OBD2 адаптером, или

другие сканеры: Сканматик, СканДок, Мотор-Мастер. Процесс диагностики сводиться к определению ошибок, их расшифровке и дальнейшем ремонте согласно виду неисправности.

Так же проверку можно выполнить без сканера, таким способом:

  1. Под рулём у замка зажигания следует найти 8-ми контактный черный разъем. Потребуется демонтировать кожух у рулевой колонки (вывернуть винты крепления снизу).
  2. Далее вставить скрепку и замкнуть два контакта, как на первом фото в начале статьи. (это контакты №6 и №7).
  3. Включаем зажигание и смотрим на контрольную лампу.
  4. Первый сигнал — длинное горение лампы это «1»
  5. Далее считаем последующие короткие сигналы, если 3 коротких то «3».
  6. В нашем случае получился код «13».
