Устройство и виды стеклоподъемников

Итак, какое устройство СП на Калине:

  • желобки, предназначенные для фиксации самого стекла;
  • рельсы, которые обеспечивают его передвижение вверх и вниз;
  • уплотнительные элементы, демпфер, а также ограничители движения;
  • приводной механизм;
  • подъемное устройство, обеспечивающее передачу колебания движения приводного элемента на стекло.

Схема подключения СП на Калине

В зависимости от привода, СП делятся на механические или «мясорубки», в которых поднятие стекла осуществляется за счет поворота ручки, а также электрические. В последних управление системой осуществляется с помощью кнопки. В основе такой электросхемы лежит моторчик с редуктором.

Помимо этого, СП делятся между собой и по типу используемого устройства, которое приводит стекло в движение. Они могут быть реечными, тросиковыми или рычажными. Каждый из этих видов имеет свои достоинства и недостатки.

Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора

Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.

Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.

  1. Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
  2. Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Переключатель стеклоподъемника Valeo (Lada Largus)

  • Описание
  • Характеристики
  • Информация о компании
  • Этот товар на сайте компании
  • Обновлено: 13.03.2020

+7 (812) 913-XX-XX Показать номер

  • Наличный расчет
  • Безналичный расчет
  • Наложенный платеж
  • Самовывоз
  • Доставка курьером
  • Доставка транспортной компанией
  • Доставка по СПб

Санкт-Петербург, Выборгское шоссе, д. 22 (пн-вс 10:00 – 20:00)

Стоимость доставки: 400 руб Бесплатно при заказе от: 3000 руб В черте города Санкт-Петербург

Доставка выбранной клиентом ТК.

Стоимость доставки: 400 руб Бесплатно при заказе от: 3000 руб

Описание

Выключатель стеклоподъемника Valeo E30607 000260 предназначена для управления электростеклоподъемниками передних дверей Lada Largus.

Штатно устанавливается на автомобиль Lada Largus.

Каталожный номер оригинальной детали (Renault, АвтоВАЗ): 8450000260

Положение выключателя электростеклоподъемника на схеме *соответствует позиции № 4

Насколько быстро компания связалась с вами?

Насколько цена совпадала с заявленной?

Насколько товары и услуги компании являются качественными?

Большое спасибо коллективу компании “ТехноПарк” за проделанную работу. Хочу отметить высокую клиентоориентированность, быструю и актуальную обратную связь. Заказ был выполнен. несмотря на определенные проблемы, возникшие на стороне поставщика. Весь спектр заказанных присадок “Энергия 3000” был укомплектован и доставлен до пункта выдачи ТК “СДЭК”, в указанном в заявке городе. Рекомендую.

Скорость ответа компании:
Актуальность цены:

Доработка стеклоподъемников Лада Ларгус и XRAY (работа без зажигания)

Электростеклоподъемники (ЭСП) на Лада Ларгус и XRAY работают только при включенном зажигании. В статье рассмотрим несколько способов доработки ЭСП, которые позволят им функционировать постоянно, вне зависимости от наличия ключа в замке зажигания. Перед началом работы не забудьте отсоединить минусовую клемму с аккумулятора.

СПОСОБ №1 ПРОСТОЙ

Потребуется купить колодку с предохранителем 30А. К одному концу провода припаиваем ножку от большого предохранителя, а к другому — от маленького (если требуется, чтобы задние ЭСП тоже работали без зажигания, тогда этот конец должен быть раздвоенный).

Для Лада Ларгус:

Вынимаем из монтажного блока предохранители F14 отвечающий за стеклоподъёмники передних дверей и F32 — обогрев заднего стекла. Если требуется, то дополнительно вытаскиваем предохранитель F13 — задние стеклоподъемники.

Устанавливаем колодку с предохранителем (тонкую клемму вставляем в верхний контакт предохранителя F14 (если делали конец раздвоенный, то вторую тонкую клемму — в верхний контакт предохранителя F13), а толстую клемму вставляем вместе с правой ножкой предохранителя F32).

Советуем прочитать наши статьи

После завершения работ убедитесь, что после такой доработки при выключенном зажигании нет тока утечки. В противном случае аккумулятор быстро сядет. Результат проделанной работы на видео:

Вынимаем из монтажного блока предохранители F1 (передние ЭСП) и F8 (для задних ЭСП).

Устанавливаем нашу колодку (тонкую клемму вставляем в верхний контакт предохранителя F1, а толстую клемму вставляем под внрхнюю ножку реле обогрева зеркал и заднего стекла).

На фото доработка только передних ЭСП:

СПОСОБ №2 СЛОЖНЫЙ

Процесс показан на автомобиле Лада Ларгус. Первым делом следует снять монтажный блок:

Отщелкнуть два фиксатора шумоизоляции;

Вывернуть два самореза креплений блока предохранителей;

Надавливаем на монтажный блок и принимаем его снизу, сдавив боковые фиксаторы.

Снять серый фиксатор, отогнув два язычка;

Вытащить предохранители F13 — F16;

Снять планку с четырьмя клеммами со стороны проводов, подгибаем шилом фиксаторы клемм;Разделяем планку на две части;

Восстанавливаем фиксаторы клемм и планку с проводом и двумя клеммами;

Устанавливаем обратно предохранители F15 и F16. на вторую часть планки напаиваем провод сечением не менее 1.5 квадратов;

Советуем прочитать наши статьи

Возвращаем ее на мест предохранителей F13 и F14.

Если необходимо подключить стеклоподъемники к плюсу от АКБ, тогда соединяем не с желтым, а красным проводом (на фото показано назначение проводов в монтажном блоке Ларгуса).

Осталось установить на место серый фиксатор, уложить провода, установить в обратной последовательности монтажный блок и вернуть на место предохранители F13 — F16.

Перенос кнопок ЭСП в двери. Передние ЭСП — Ларгус тюнинг

Замена ламп подсветки кнопок управления на Логане

Провода управления аккуратно свернул и стянул стяжками и установил саму обшивку правой передней двери. Для версии с ручным приводом дополнительно необходимо снять ручку опускания стекол. Управлять блоком ЭСП в обход неисправностей.

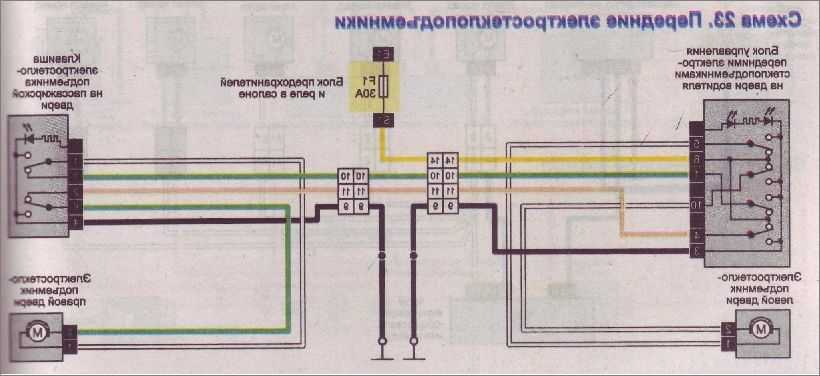

Электрооборудование электросхемы Рено Логан 2 Схема передних и задних стеклоподъемников на Рено Логан с года Подробности Родительская категория: Так как стеклоподъемники могут быть установлены только на передние двери или также и на задние, то схемы подключения тех и других будут разделены. Затем надлежит опустить стекло в нижнее положение и совместить его края с фиксаторами механизма подъемника кареткой.

В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и. О пользе креативного мышления Когда к локальным неполадкам добавляются западающие крепёжные элементы и беспричинно мигающие лампочки предохранителей, необходимость комплексной замены ЭСП неотвратима. Ремонт элементов стеклоподъемников или целого механизма в автомобиле Рено Логан требует следования пошаговой инструкции и наличия под рукой набора инструментов, однако любой автолюбитель способен самостоятельно как подключить кнопку стеклоподъемника на рено логан данную процедуру.

Мой аккаунт

Это необходимо для обеспечения удобства ремонтных работ. Затем необходимо произвести снятие старого нерабочего механизма.

На штатное место необходимо закрепить новый механизм через штатный проем двери. После этого закрепить новый механизм с помощью гаек.

При этом проверить фиксацию. Затем надлежит опустить стекло в нижнее положение и совместить его края с фиксаторами механизма подъемника кареткой. Далее проверить работу механизма в целом и, в случае возникновения перекосов стекла, произвести регулировку.

Вобщем дело обстояло следующим образом: Разобрал правую переднюю дверь. Снял стекло, и сам подъёмник.

Подключение блока управления стеклоподъёмниками

Всё встало без подгона, как родное. Провел провода питания, подсветки и “массяни” из двери в салон.

Ближайшей точки “массяни” не нашёл, пришлось наращивать провод до блока предохранителей в салоне. В дверях штатные провода, которые идут к моторчикам эсп отрезаем и подключаем к контактам 1 и 7 правой дублирующей кнопки на водительской двери, а в пассажирской двери к контактам 6 и 3.

Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112

салон, тюнинг своими силами

Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»

Схема подключения электростеклоподъемников к бортовой сети

1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.

В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.

Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.

Последовательность действий

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).

Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.

Вынимаем блок из крышки и переворачиваем его.

Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Снимаем обивку двери.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.

Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.

Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Вынимаем стекло.

Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…

…и гайку нижнего крепления.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Вынимаем механизм стеклоподъемника через окно двери.

Обрезаем часть защитной пленки (она помешает электроприводу).

Вставляем электростеклоподъемник.

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.

Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.

Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

Прикрепляем обойму стекла болтами.

Проверяем работу стеклоподъемника.

Клавишу управления стеклоподъемником устанавливаем в облицовку двери.

В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери

Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112

  • — Вставки в элементы салона
  • — Подсветка комбинации приборов
  • — Синяя подсветка элементов торпедо
  • — Установка стеклоподъемников
  • — Замена штатной комбинации приборов
  • — Синяя подсветка комбинации приборов
  • — Установка новой торпеды
  • — Подсветка дверная
  • — Светодиодная подсветка ручки кпп
  • — Фото тюнинга салона

Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112

Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.

Процесс монтажа электрических стеклоподъемников

Кроме того, необходимо установить сами электрические стеклоподъемники. Выполняется процедура в такой последовательности:

  • временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  • извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  • монтируем устройства, которые будут работать от электрического привода;
  • подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  • монтируем на место стекло и осуществляем обшивку двери.

Более подробно разобраться в процедуре монтажа вам поможет наша инструкция в картинках.

Восстанавливаем кнопку стеклоподъемника

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления. Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Для устранения такой неполадки придется заменить весь механизм, поскольку отдельно детали продаются крайне редко.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис.

В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Вот наиболее распространенные:

  1. Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
  2. Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
  3. Вышел из строя моторчик привода. В этом случае потребуется его замена;
  4. Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Самая частая проблема с кнопками ЭСП на автомобилях любых марок — окисление контактов.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

  • 1 — Монтажный блок
  • 2 — Реле зажигания
  • 3 — Замок зажигания
  • 4 — Моторедуктор электростеклоподъемника правой двери
  • 5 — Моторедуктор электростеклоподъемника левой двери
  • 6 — Переключатель электростеклоподъемника правой двери
  • 7 — Переключатель электростеклоподъемника левой двери
  • К7 — Реле питания электростеклоподъемников
  • А — К выводу «30» генератора
  • Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
  • В — к табло подсветки рычагов отопителя
  • Г — условная нумерация штекеров в колодке моторедуктора

Выбираем стеклоподъемники для установки на ВАЗ-2110

Если вы хотите установить на свой автомобиль электрические стеклоподъемники, потребуется сперва подобрать наиболее надежное устройство, которое будет служить долгие годы, не создавая никаких проблем. На современном рынке вы сможете найти такие варианты:

  • традиционные тросиковые конструкции, которые относительно легко монтируются, но отличаются от остальных не слишком длительным сроком эксплуатации, быстро изнашиваются;
  • планочные устройства, не слишком удобные в использовании;
  • реечные стеклоподъемники, которые вполне заслуженно признаны самыми подходящими и надежными в эксплуатации.

Выбирая подходящие для своей машины устройства, обращайте внимание на такие факторы, как:

  • скорость подъема и опускания стекла, которая в большей степени зависит от установленного на авто моторедуктора;
  • возможность использования устройства в холодное время года;
  • уровень шума в процессе работы изделия.

Учитывая все эти факторы, вы сможете подобрать стеклоподъемники, которые будут не только безупречно работать, но и не станут создавать никаких проблем в конкретных условиях эксплуатации.

Что из себя представляет кнопка заднего стеклоподъемника Ларгус

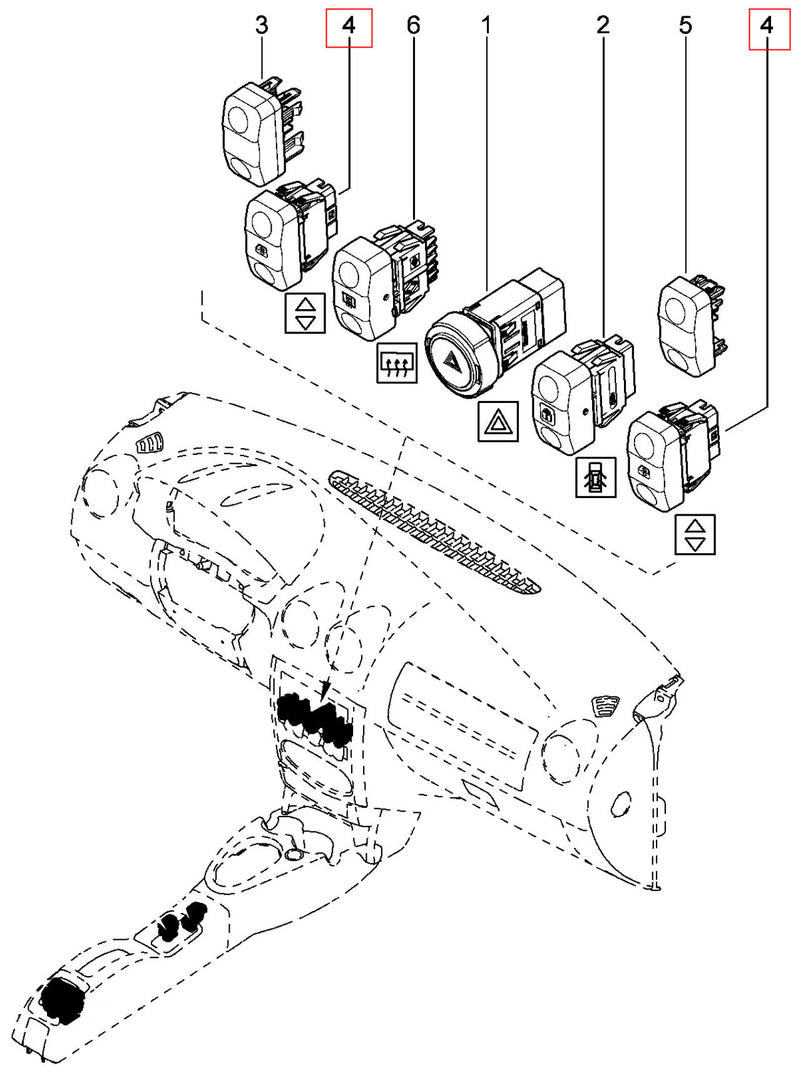

Механизм, управляющий моторедуктором электрического стеклоподъемника в Лада Ларгус, установленного внутрь боковой двери — называется его включателем. Кнопка приводит в действие электростеклоподъемник посредством включения или выключения мотора (моторедуктора). Путем нажатия на нее происходит механическое воздействие на специальные площадки из пластика, которые в свою очередь передают действие на резиновую оболочку детали, что вызывает замыкание контактов на плате. Деталь монтируется в панель ручного тормоза и находится между передними сидениями на задней части панели. Благодаря конструкции пассажир, находящийся сзади, может открывать (закрывать) окно Lada Largus.

Кнопки стеклоподъемника бывают разных видов управления и имеют разное количество контактов. Различают правый и левый задние переключатели окна двери на Лада Ларгус. Непосредственное управление — это возможность регулировки положения окна перемещением и удерживанием переключателя в заданной позиции. Двигатель запускается в движение трехпозиционным модулем. Электронное управление имеет более сложную схему и следующие функции:

  • автоматическое управление;
  • блокировка;
  • самостоятельная доводка стекол.

Переключатель электростеклоподъемника двери сзади в Lada Largus имеет 5 контактов. На его неисправность могут указывать следующие признаки:

  • поднятие стекла срабатывает не каждый раз;
  • стекло неподвижно задерживается в одном положении;
  • опускается обратно после того, как была отпущена кнопка.

В этих случаях можно снять включатель и почистить его контакты. Если данная операция не помогла — запчасть необходимо заменить.

Способ №1 Простой

Потребуется купить колодку с предохранителем 30А. К одному концу провода припаиваем ножку от большого предохранителя, а к другому — от маленького (если требуется, чтобы задние ЭСП тоже работали без зажигания, тогда этот конец должен быть раздвоенный).

  • Вынимаем из монтажного блока предохранители F14 отвечающий за стеклоподъёмники передних дверей и F32 — обогрев заднего стекла. Если требуется, то дополнительно вытаскиваем предохранитель F13 — задние стеклоподъемники.
  • Устанавливаем колодку с предохранителем (тонкую клемму вставляем в верхний контакт предохранителя F14 (если делали конец раздвоенный, то вторую тонкую клемму — в верхний контакт предохранителя F13), а толстую клемму вставляем вместе с правой ножкой предохранителя F32).

Более грамотно и безопасно использовать специальный переходник «Mini ATM Fuse Tap». Используя его мы исключаем ненадежные соединения (вставленный провод в разъем предохранителя).

После завершения работ убедитесь, что после такой доработки при выключенном зажигании нет тока утечки. В противном случае аккумулятор быстро сядет. Результат проделанной работы на видео:

  • Вынимаем из монтажного блока предохранители F1 (передние ЭСП) и F8 (для задних ЭСП).
  • Устанавливаем нашу колодку ( тонкую клемму вставляем в верхний контакт предохранителя F1, а толстую клемму вставляем под верхнюю ножку реле обогрева зеркал и заднего стекла).

На фото доработка только передних ЭСП:

  1. Одни концы проводов подпаять к верхним проводам предохранителей F41 и F47 (красные толстые провода).
  2. Другие концы обжимаем клеммами от старого разъема (ЭБУ Январь 5.1).
  3. Вставляем в верхнее пустое место для новых F1 и F8.
  4. Нижние концы (с обжатыми клемами) вставляем в верхние места, где стояли раньше предохранители F1 и F8, это провода уходящие в двери.

Конструктивные особенности стеклопоъемников «Десятки»

Что представляет собой схема электростеклоподъемника в ВАЗ 2110, по каким причинам двигатель или блок управления СП не работает, как произвести замену и как подключить устройство? Для начала рассмотрим конструктивные особенности СП, которые могут различаться с учетом того, в каких конкретно дверях они используются.

Несмотря на эти различия, СП в большинстве своем состоят из одинаковых элементов, рассмотрим на примере электрических систем:

  1. Мотор редуктор или привод. С учетом электросхемы, благодаря этому устройству осуществляется подача сигнала, необходимого для поднятия стекла.
  2. Желобки. Эти составляющие элементы находятся на внутренней поверхности рамки двери. Основное назначение желобков заключается в удержании стекла в определенном положении и предотвращении его наклона.
  3. Рельсы. Рельсы применяются в качестве направляющих элементов, использующихся для перемещения стекла. Устанавливаются эти компоненты в корпусе двери.
  4. Поднимающий механизм с шестернями.
  5. Уплотнитель. Резиновый уплотнитель позволяет ограничить перемещение стекла вверх либо вниз.
  6. Проводка. Ее схема может отличаться в соответствии с разновидностью СП, но в любом случае, именно с помощью проводки осуществляется передача сигналов от блока управления на моторчик редуктора.
  7. Сам блок управления с кнопками, которые передает импульс о необходимости открытия либо закрытия стекла.

Отдельно нужно сказать о приводах — в зависимости от типа СП приводы могут быть разными:

  1. Устройства механического типа. Механические устройства конструктивно состоят из обычных элементов, нескольких шестеренок и рукоятки. Для того, чтобы переместить стекло в определенное положение, водителю или пассажиру придется повернуть эту рукоятку по или против часовой стрелки. На вал привода будет оказана нагрузка, что позволит приподнять либо опустить стекло.
  2. Также привод может быть электрическим. Электрический девайс имеет более сложное устройство, по сравнению с механическим. В конструкцию такого СП входят редуктор, барабан, модуль управления и т.д. Как сказано выше, для соединения всех компонентов применяется электроцепь, которая всегда должна быть в рабочем состоянии. Управление системой после подключения производится благодаря кнопкам на блоке.

Следует отметить, что сами по себе СП могут подразделяться и по типам самого механизма подъема. Первыми стали использоваться тросовые механизмы, но со временем из-за множественных недостатков, таких как медленная работа и низкий срок службы, им на смену пришли реечные. В отличие от тросовых, реечные работают значительно быстрее, но более громко, при этом их ресурс эксплуатации значительно выше в силу надежности конструкции (видео снял Артем Авер).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
