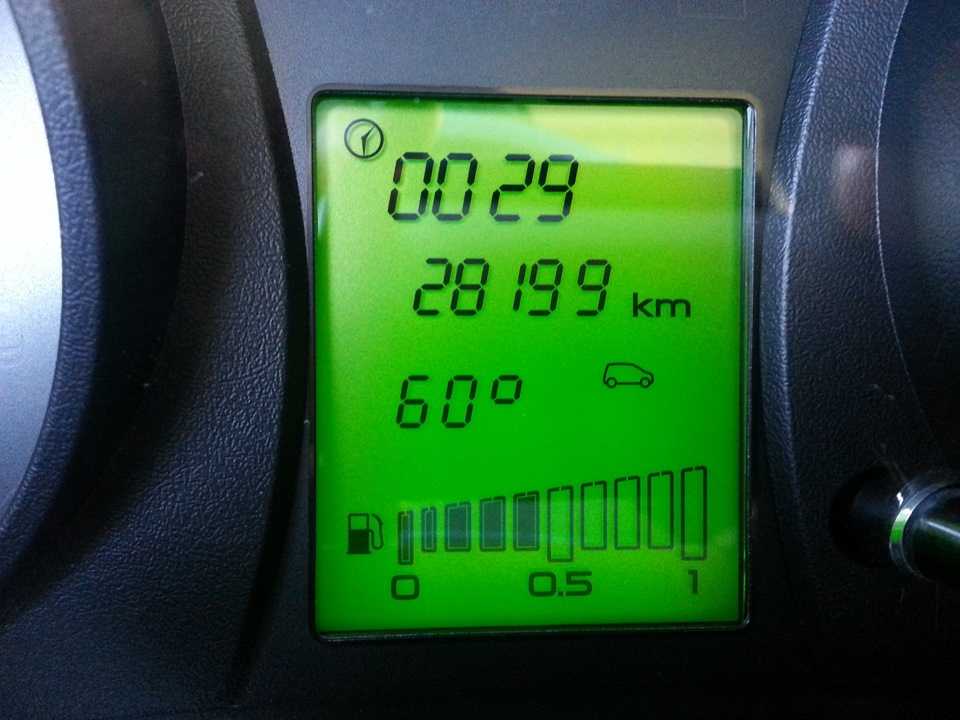

Как вывести температуру двигателя на дисплей гранты

Прошивка комбинации приборов на Калина2Гранта

Так как программер USBDM уже испытал у себя ( восстановление CAN ) и узнал что им можно еще прошивать комбинации приборов ( КП ), решил и у себя прошить.

У меня КП стоит 219240 и шла с прошивкой 007 и не выводила показания температуры двигателя. Решил перепрошить на версию 009. Но как всегда первый блин комом, при прошивке выскочила ошибка и результат — кирпич. Опять штудировать инет и разбираться что не так. Нашел свою ошибку, перепрошил по новой — всё заработало.

Но вот показания пробега стали «000» и затерся ИММО. С переобучение ключей ( ИММО ) проблем не возникло, в инете полно инфы, да и сам уже делал это. А вот восстановить пробег оказалось не просто, машина на гарантии еще и пробег нужен. Обратился за помощью к MrRararai , он помог восстановить мой пробег, за что ему большое спасибо.

Теперь у меня на КП прошивка 012.

Теперь научился еще и пробег изменять.

Полазил по инету и вот что нашел про комбинации приборов:

как посмотреть прошивку КП — нажимаем на кнопку переключения пробега, затем включить зажигание, не отпуская кнопку ( не пуская двигатель ), пойдёт тест, еще раз нажимаем на кнопку — видим версию ПО ( верхняя строка ) и комплектацию ( нижняя строка ).

Есть два варианта прошивки :

1) с обнулением пробега и ИММО ( надо будет по новому обучать ключи )

2) с сохранением пробега и ИММО.

— Нарушается пломба КП ( гарантия ).

— При прошивке обязательно должен быть обучающий ключ рядом, если что пойдет не так и затрется ИММО -машину не завести, надо обучать ключи ( ИММО )

015 — на старой плате, нет ни одной температуры.

029 — 040 — обновленная плата. нет ни одной температуры.

На всех панелях от стандарта установлен другой дисплей, для прошивки необходимо его поменять на дисплей от нормы. И еще кучу элементов допаивать. Старая и новая версии отличаются, у каждой свои доработки.

053, 060, 076, 087 – нет ни одной температуры.

090, 091 – есть возможность подключить датчик температуры окружающей среды (ТОС), но нет температуры охлаждающей жидкости(ТОЖ)

092-095 – есть ТОЖ и ТОС

053, 060, 076 – Старые платы, что бы прошить необходимо доработка платы паяльником или шить адаптированную 092 прошивку

087-095 – Новые платы. Шьются без всяких доработок.

046 – есть всё(тоже самое что 009 от калины)

009 – есть всё (тоже что и 046)

012 – есть всё, самая свежая версия. От 009 отличается наличием подсказчика переключения передач

ПК по железу комплектации 40 ( Люкс ) от комплектации 20 ( Норма ) отличаются наличием светодиода на индикацию ППТФ и цветом очков

— 219220(40)-007 и выше, будет ПО: 009 или 012 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

На 012 прошивке КП и прошивки «i427ge05», «i427GKA1» ЭБУ, только на люксовой ПК (219240), только на механике ( 127 двигатель ) — появилась подсказка о переключении передач.

— 219020-060, 076 будет ПО: адаптированная 092 , добавиться ТОС и ТОЖ

— 219020-087 и выше, будет ПО: 092 или 046 ( в отличии от 092 дополнительно будет показывать время работы двигателя, потраченное топливо и среднюю скорость. Все параметры сбрасываемые ) или 009 от Калины ( дополнительно к 046 писк поворотников ).

— 219040-032 и выше, будет ПО: 046 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

Некоторые данные по версиям прошивок взял у Goffka

Comments 32

калина 2 после перепрошивки с Т007 на Т012 пропали звуки поворотников и аварийки

Звук от поворотников идёт тока при вкл зажигании …

У меня тоже КП была с 007, сейчас 012 — звук поворотников есть.

звука нет и во время движения то же

Значит что то не то сделал …

у меня гранта 2013г.в. двигатель 1,6 98лс, акпп, приборная панель 219020 — 076. Можно ли установить на нее модифицированную 092 прошивку, чтобы отображалась ТОЖ и ТОС, не возникнут ли проблемы с индикацией АКПП.

Доброго времени суток.Парни подскажите, гранта норма 13 г.в.МКПП.прошивка стоит 219020_090.на какую можно перепрошиться и как чтобы были и ТОЖ и ТОС.Если можно по подробнее т.к. в первый раз сталкиваюсь, есть ли нюасы какие?Буду признателен!:)

Прошить можно на ПО: 092

Щиток приборов Лада Калина, 11186 (2192380101020) можно установить на гранту норма акпп?

Нет, от Калины1 не подходят к Калина2/Гранта

009 прошивка от Калины, и в ней точно есть ТОЖ . Может не показывать ТОС, если датчик не установлен .

Ой не правильно написал 090 у меня, а если я установлю 009 у меня будет показывать переключение акпп?не подскажите

А сейчас разве не показывает — D, R и т.д. ?

На Гранту ставят 046, аналог 009

Добрый день) Можете мне сделать приборку? калина 2 не показывает температуру.

Добрый день. Подскажите на Гранте стандарт с новой платой, какие доп. функции нужно будет делать, по мимо замены экрана.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач Цена в рублях Цена в рублях
Новая Капитальный ремонт
01M От 150000 От 89000
TF-61SN, TF-62SN От 150000 От 85000
DQ250\02E, DQ500 (0BH\0BT) От 150000 От 88000
*цена указана состоянием на апрель 2019 года

Автомобильный уличный термометр: Можно ли верить показаниям?

Уличный градусник в машине на самом деле не является привычным для нас термометром. Технически устройство определяющее температуру на улице измеряет ее с помощью электрического тока. Называется это устройство термистор. Или терморезистор. В отличие от обычных градусников, которые измеряют температуру окружающего воздуха по расширению или сужению жидкости (например, такой как ртуть или спирт), термистор в современных автомобилях определяет температуру путем замера электрического сопротивления, которое меняется в зависимости от температуры. Во многих современных авто датчик температуры окружающего воздуха расположен в передней части автомобиля. Чаще всего производители устанавливают терморезистор где-то рядом с решеткой радиатора или воздухозаборниками в бампере. К сожалению, из-за особенностей расположения во многих автомобилях есть проблема – на приборной панели отображается неправильная температура на улице. В чем же причина?

Любой из нас кто ходил по песку в жаркий день наверняка чувствовал тепло исходящее от него. Причем как правило поверхность песка всегда теплее окружающего воздуха. Но это не удивительно, поскольку солнце всегда прогревает землю сильнее чем воздух.

Из этого следует что термистор в вашем автомобиле может располагаться слишком близко к земле. Ну а поскольку температурный датчик реагирует на тепло, то близкое его расположение к поверхности земли в итоге приводит к ошибочным расчетам температуры окружающего воздуха. В итоге во многих автомобилях часто температура на улице отображающаяся на приборной панели почти всегда на 1-2 градуса выше чем на самом деле.

Особенно видна погрешность в жаркую погоду в летний день, когда на прямых солнечных лучах от перегрева асфальта терморезистор, установленный в передней части машины под влиянием горячего дорожного полотна, определяет не настоящую температуру окружающего воздуха.

Ночью точность датчика температуры на улице намного лучше, поскольку в ночные часы поверхность земли немного остывает и фактически может сравняться с температурой воздуха. В итоге термистор в ночные часы не берет на себя лишнее тепло и соответственно компьютер машины получает правильную информацию о температуре воздуха.

В том числе более точная температура воздуха на улице на приборной панели автомобиля может отображаться во время движения на большой скорости, поскольку тепло от дорожной поверхности будет рассеиваться из-за сильных потоков воздуха.

К сожалению неправильные показатели температуры на улице часто путают не только водителя, но и электронику современных автомобилей. Например, во многих машинах электроника может предупреждать водителей об опасности образования гололеда. Например, в некоторых автомобилях электронная система начинает предупреждать о скользкой дороге при снижении температуры на улице ниже +3 градуса.

Также во многих машинах электроника может предупреждать о нулевой или отрицательной температуре.

В итоге если температурный датчик будет неправильно определять температуру на улице, водитель может не получить вовремя предупреждение о гололеде и т.п. Соответственно это влияет на безопасность управления автомобилем.

В результате несмотря на наличие температурного датчика во многих современных автомобилях, замеряющего температуру на улице, эта опция не точная и не очень полезная, поскольку существует приличная погрешность в точности данных.

Самое интересное, что более точную погоду вы сможете узнать, например, на вашем смартфоне в интернете или с помощью различных приложений. Так что если вам нужна точная температура на улице не полагайтесь на температуру, отображаемую на приборной панели.

Проблема заключается в том что, не правильно показывает температуру окружающей среды, а если быть точнее, то показания температуры пляшут от -30 до + 25. И это несмотря на то, что реальная температура +26. Пробовал отсоединять подкапотный предохранитель DOME(для сброса ошибок), но проблема не ушла. Что делать, подскажите?

Замена

Для монтажа нового датчика охлаждения на LADA 2115 Samara, необходимо выбрать ровную площадку. Вам потребуется инструмент: рожковые и накидные ключи (19 мм, 13 мм, 10 мм, 8 мм), а также большой медицинский шприц 100–250 мл, и к нему трубка от капельницы 15–20 см. Сам датчик рекомендуется купить оригинальный, вот его номер 21120–3851010–05. Заменить ДТОЖ легко самостоятельно. Пошаговый процесс выглядит так:

  1. Даём двигателю остыть, минимум до 40 °C.
  2. Шприцом выкачиваем из расширительного бачка тосол/антифриз (чтобы не сливать ОЖ).
  3. Откручиваем минусовую клемму аккумулятора (ключ 10–13 мм).
  4. Отсоединяем штекер от датчика расхода воздуха.
  5. Отвинчиваем корпус воздушного фильтра (ключ 8 мм).
  6. Аккуратно вынимает «кастрюлю» и отодвигаем её вправо.
  7. Отсоединяем штекер от ДТОЖ.
  8. Выкручиваем датчик (накидной ключ 19 мм).
  9. Чистим посадочную площадку.
  10. Вкручиваем новый ДТОЖ.

Собираем всё в обратной хронологии. Пользоваться герметиком не рекомендуется, так медное кольцо превосходно обжимается, обеспечивая герметичность.

Распредвала

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить  замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.

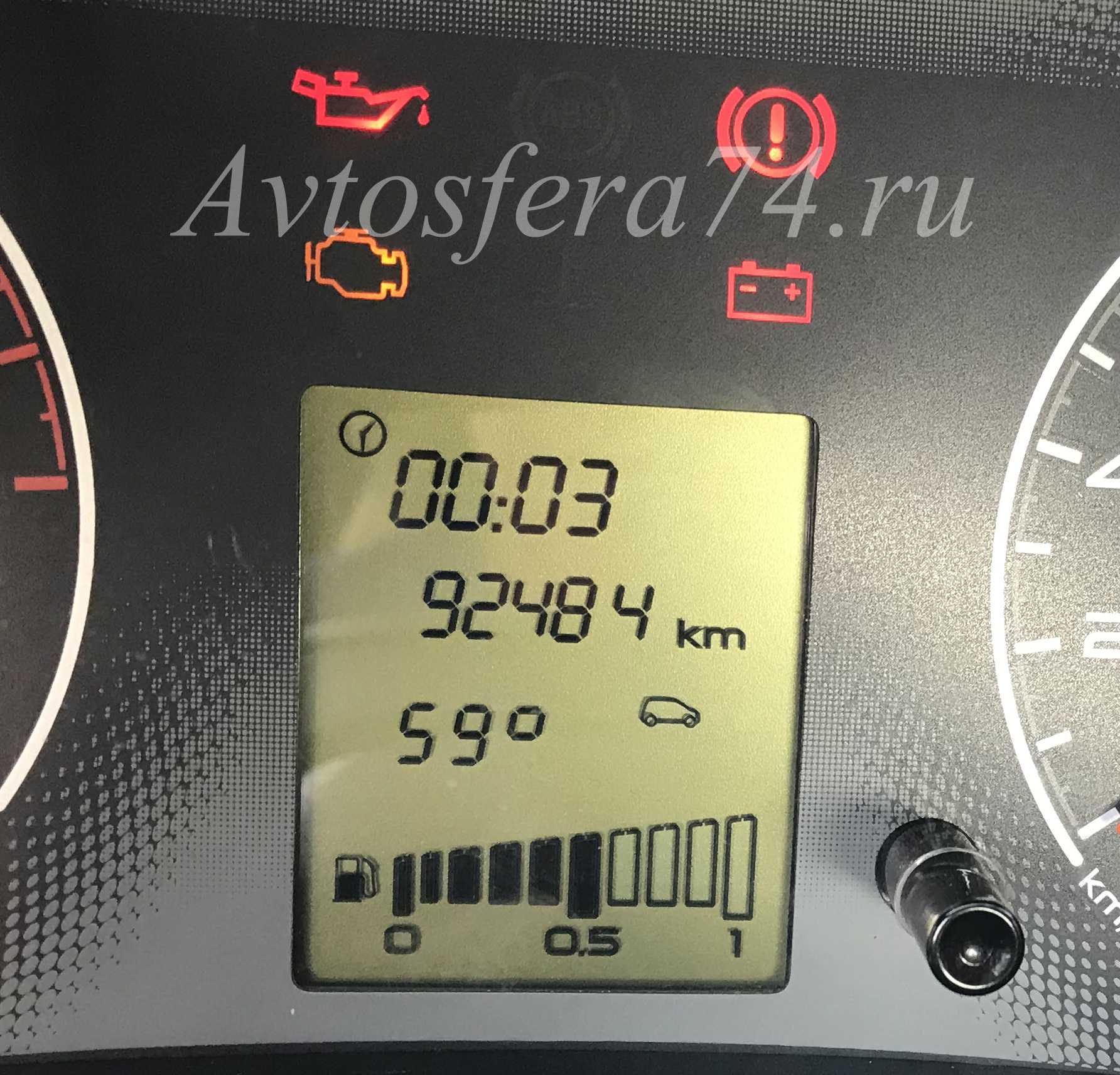

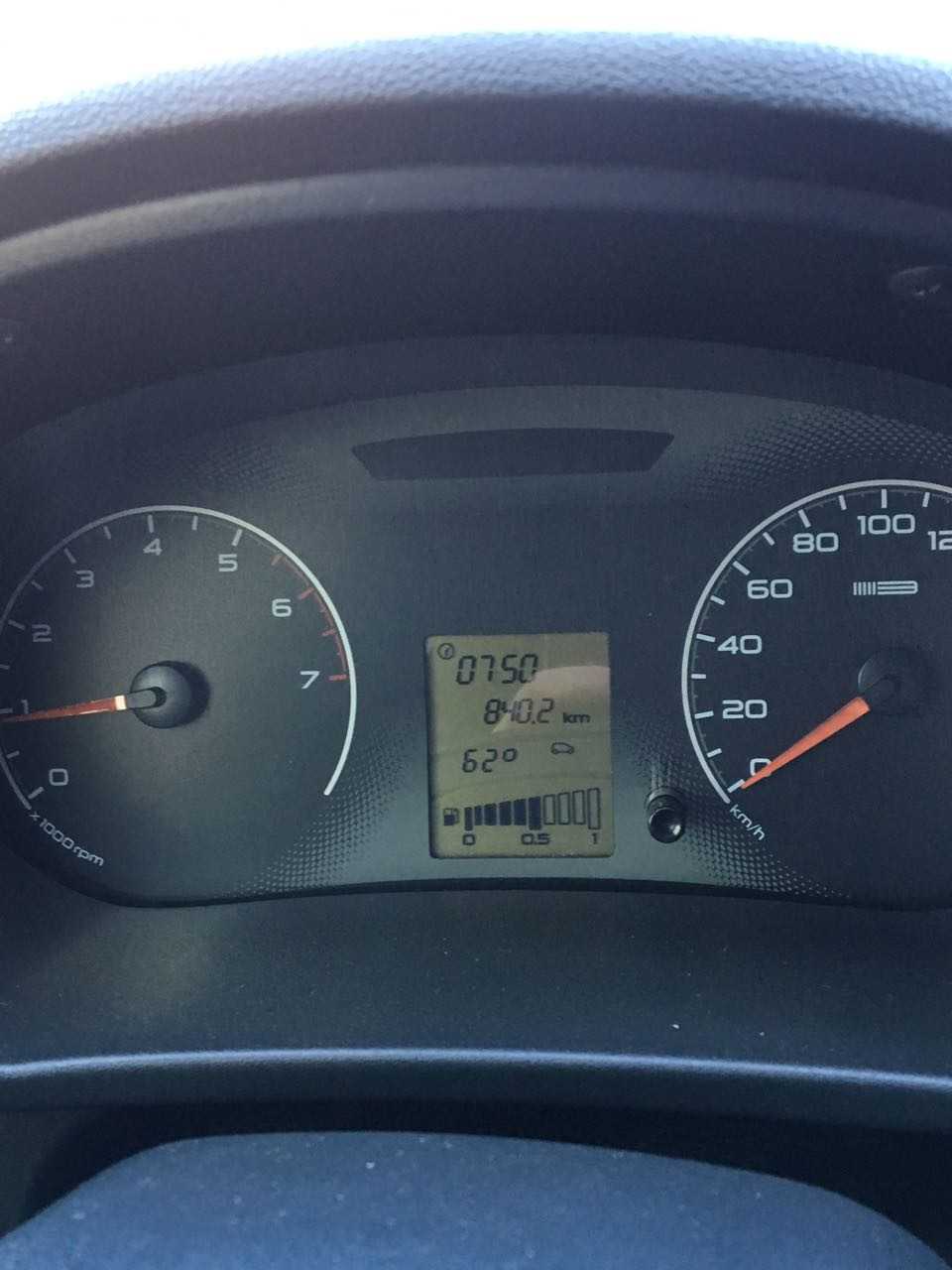

Почему в Калине и Гранте нет указателя температуры двигателя и как эту функцию можно добавить в панель.

На автомобилях лада гранта и калина инженеры автоваза не предусмотрели показания температуры на панели приборов. Объясняют они это тем, что система охлаждения двигателя на этих авто настроена оптимально и случаев перегрева не было. На панели есть лишь сигнализатор перегрева, который загорается в тот момент, когда двигатель уже кричит, сдаюсь и машет белым флагом.

Температура двигателя это важный параметр, который было бы не лишним контролировать даже с самой лучшей системой охлаждения.

На самом деле датчик температуры на двигателе установлен, но его сигнал поступает не на панель приборов, а в контроллер управления двигателем. Электронный блок на основе этих данных управляет оборотами двигателя в зависимости от температуры. При запуске холодного двигателя он выставляет повышенные обороты. Сделано это для того, чтобы двигатель и катализатор быстрее прогрелись. Многие после запуска двигателя в мороз ориентируются на обороты и в тот момент, когда они понижаются, начинают движение. Обычно прогревочные обороты могут находиться на уровне 1300-1500. По мере прогрева двигателя они могут опускаться плавно либо при достижении определенной температуры резко падать до 800.

Решить проблему отсутствия указателя температуры можно двумя способами.

1. Установка бортового компьютера или указателя температура в замен штатной заглушки.

2. Смена программы комбинации приборов (прошивка).

Вторым способом можно решить эту проблему затратив меньшее количество денег, да и показания температуры будут находиться в более удобном месте.

В комбинацию приборов с завода установлена программа, в которой нет функции отображения температуры двигателя. Нужно установить программу, в которой эта функция предусмотрена. Это можно сделать самостоятельно если имеется программатор, либо обратиться в автосервис.

На этом все, спасибо за прочтение статьи, если она была вам полезна, ставьте лайк, и подписывайтесь на канал.

Можете еще прочитать следующие статьи.

Источник

Их виды и принцип работы

Принцип работы практически всех датчиков температуры наружного воздуха одинаков. В основе лежит эффект изменения величины сопротивления полупроводникового элемента от температуры. Температурная зависимость сопротивления для полупроводников отрицательная. Это означает, что с увеличением температуры величина сопротивления уменьшается. Для датчика ВАЗ таблица зависимости имеет следующий вид.

Температура, в градусах Сопротивление, Ом
-40 100922,67±2,96
-30 53046,93±2,49
-20 29092,08±2,13
-10 16567,33±1,68
9773,24±1,21
+10 5953,85±1,73
+20 3737,33±2,11
+30 2411,98±2,39
+40 1594,92±2,65

Как видно из таблицы, значения приводятся с погрешностью. Такая большая точность необходима, чтобы обеспечить высокую достоверность показаний. Измерение температуры относятся к области измерительной техники, а она не должна «врать». На заводах-изготовителях производят выборочную поверку устройств. Сомнительно, что так делают в Китае, но российские датчики точно поверяют. Именно «поверяют», не «проверяют». Поверка – это термин измерителей и военных.

Видео — замена датчика температуры наружного воздуха на Пежо 307:

Если датчик на автомобиле начинает «врать», его можно поверить самостоятельно с помощью термометра, источника теплого воздуха (тепловентилятора) и мультиметра в режиме измерения сопротивления.

Точность измерений зависит не только от самого датчика, но и от места его расположения, конструкции. Чем меньше датчик будет обдуваться потоками встречного воздуха, чем меньше влаги на него будет попадать, тем более точны будут его измерения. Из этих соображений датчики помещают в специальные кожухи. Вот как выглядит датчик БМВ.

Не обязательно приобретать датчик в сборе, если корпус имеется. Можно купить только сам измерительный элемент.

Все датчики имеют различные характеристики температурной зависимости, поэтому теоретически нельзя применять датчики от других моделей автомобиля даже внутри одного модельного ряда. Измерение температуры производиться будет, но точность показаний гарантироваться не может.

Какие датчики температуры установлены на Лада Гранта, где находятся и цена

Теперь посмотрим, какие приборы на российских авто установлены и где их можно будет найти.

  • датчик температуры охлаждающей жидкости двигателя Лада Гранта установлен в крышке термостата – 300 р;
  • устройство детонации спереди на стенке блока цилиндров. Между вторым и третьим;
  • прибор определения расположения коленвала находят в специальном проеме прилива крышки масляной помпы;
  • прибор определения фаз или распределительного вала – 2000 р;
  • устройство измерения воздуха и давления;
  • лямбда-зонд – 1000 р;
  • прибор для подсчета массового расхода воздуха – 1800 р;
  • прибор для определения скорости – 310 р;
  • давления масла.

Цены указаны на устройства бывшие в употреблении и новые. Более подробно о стоимости нужно узнавать в специальных автомагазинах.

Каталожные артикулы

Серийный номер на указатель температуры двигателя трансопртного средства от отечественного производителя – 2190-94. Он не ремонтируется. Опытные механики советуют проверять этот прибор перед тем, как заменять. В сервис-центр процедура проводится на специальных стендах. Но можно проверить и в домашних условиях.

Самостоятельная замена датчика температуры

Проверка делается следующим образом:

  1. Опускают устройство в горячую воду.
  2. Затем мерят сопротивление.
  3. На разных приборах значения могут быть различны. Необходимо прочесть мануал и узнать, какое оптимальное сопротивление у прибора.

Если он не дотягивает до указанных значений, то требуется заменить датчик.

Процедура замены проводится так:

  1. Купить термостат. Продается комплект, в который входят индикатор, корпус к индикатору, термостат и крепежи.
  2. Демонтируют воздушный фильтр, отключают АКБ.
  3. Автовладелец увидит патрубок, который идет к термостату. Его нужно отрезать с обоих сторон аккуратно.
  4. Заменить на новый и затянуть хомуты на шланге.

На этом процесс смены термостата считается законченным. Теперь остается наблюдать температуру двигателя через панель приборов. При любом малейшем колебании, необходимо обратиться в сервис-центр. Так как возможно, что неисправный термостат мог сыграть злую шутку с вами и неправильно показывать температуру. А в этом время двигатель колоссально перегревался.

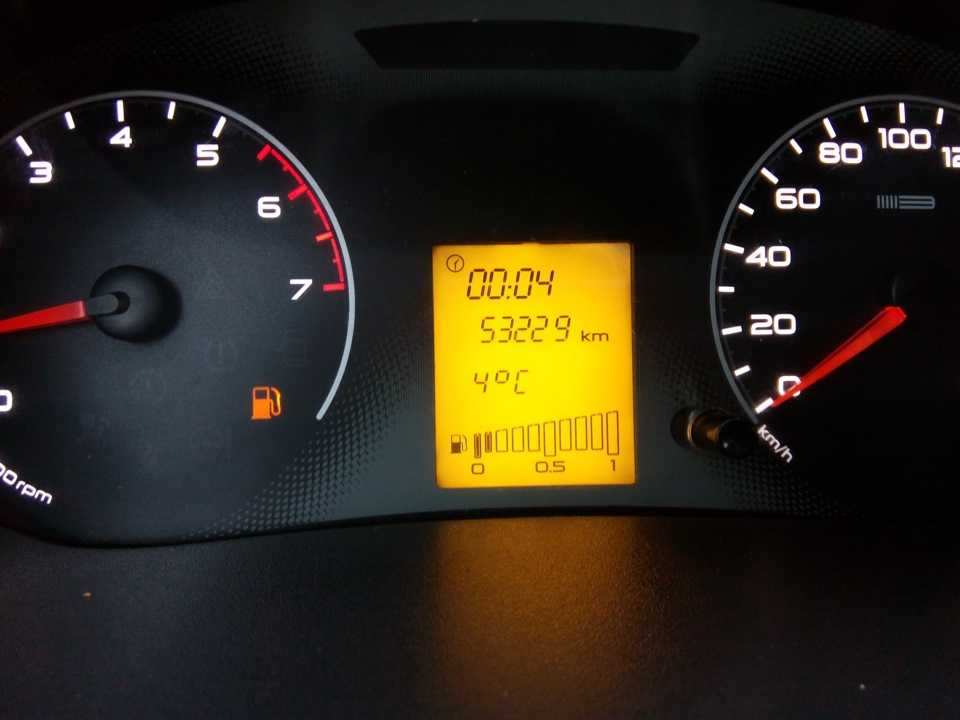

Датчик температуры окружающей среды на ВАЗ 2114 Часть 1 Обновлено Лада 2114, 1.6 л., 2012 года на DRIVE2

Привет, Всем! На написание данного поста меня натолкнуло не столько желание поделиться произведенным ремонтом, сколько описание и сбор информации по данному вопросу. Интернет пестрит вопросами о данном датчике, выходе его из строя, и способами устранения проблем. Но это только вопросы.

Каких — то конкретных ответов нет. Я попробую описать диагностику и ремонт по моему личному видению данной проблемы. Если у вас есть возможность грамотно дополнить пост, указать какие -то моменты. которые небыли описаны мной, то я с удовольствием перенесу их из комментариев в основную запись.

При этом обязательно укажу ник пользователя.

У меня проблема возникла с приходом холодов. Датчик начал врать на 7-10 градусов. Если на улице была температура — 34, то мой датчик показывал все — 40. во время движения температура немного повышалась, примерно до -36. Вариации были разные, я написал только два примера. Мне это категорический не нравилось. Я начал искать способ решения этой проблемы.

Первый способ устранения. Нужно нейтрализовать плохой контакт в фишке. Это можно сделать, чуть отогнув ножки на самом датчике.

Второй способ устранения. Заменить сам датчик. Датчики бывают трех видов:— 2115-3828210— 2115-3828210-02— 2115-3828210-03

Отличаются, я так понял они только производителями. У меня стоял датчик — 2115-3828210-03. В замен я поставил датчик — 2115-3828210 с пометкой VDO.

Сразу скажу, все подошло, все работает.

Третий способ устранения. Проверить все контакты на пути от датчика до приборки. Это сделать достаточно проблематично.

  • Места проверки контакта— в монтажном блоке со стороны двигателя колодка Х6 Сине-красный провод ячейка 7 (может отличаться, зависит от года выпуска автомобиля)— в монтажном блоке со стороны салона колодка Х4 Сине-красный провод ячейка 15 (может отличаться, зависит от года выпуска автомобиля)
  • — в приборной панели колодка Х2 Сине-красный провод ячейка 1 (может отличаться, зависит от года выпуска автомобиля)

«масса» вот тут начинается засада, так как ни кто не знает где берет «массу» этот датчик. По схеме: масса общая с блок фарой. Но это не проверено.

Электросхема

Добавил схему. Красной линией обозначена трасса подключения датчика.

Четвертый способ устранения. Заменить приборную панель. Что конечно мало вероятно, но такой вариант развития событий имеет место быть и исключать его нельзя.

Пятый способ устранения. Так же в интернете нашел заметки, что температура может отражаться не корректно, если датчик подключен и к приборной панели и к бортовому компьютеру. Что бы исправить данную проблему, необходимо отключить контакт от колодки БК (7 ячейка). Виной всему несовместимость БК и Приборной панели.

Шестой способ устранения. Поиск обрыва в проводке при помощи мультиметра.

Допустим у вас просто вышел из строя датчик. Вы его благополучно купили. Мне он обошелся в 170 рублей. И нужно его поменять. Меняется он достаточно просто. Даже в -18 как сегодня. Достаточно постелить что-то на землю чтобы лечь под машину для удобства. Я использовал гофрированный картон. Нужно сначала извлечь датчик и крепежа.

Аккуратно подгибаем фиксаторы и датчик свободно выходит со своего места. Теперь нужно отсоединить датчик о фишки. На фишке есть фиксатор, который не дает самопроизвольно разъединиться датчику и фишке. Его нужно потянуть наружу, то есть в противоположную сторону от датчика и извлечь датчик из фишки. Тоже все достаточно просто.

Теперь подключаем новый датчик и устанавливаем его на место все делаем аккуратно. Пластик очень хрупкий.

И теперь идем проверять.

Тут начинается вторая засада.

после замены датчика температуры окружающей среды необходимо скинуть минусовую клемму с акб на 30 секунд. Это необходимо для того, чтобы сбросить показания в приборной панели.

Произведя данную процедуру, я снова запустил двигатель и все нормализовалось. Термометр выдал показания в -18 градусов, что являлось абсолютно точным.

Из выше следующей записи можно сделать еще один пункт устранения неисправности.

Седьмой способ устранения. Попробовать скинуть минусовую клемму акб на время минимум 30 секунд.

С этого пункта можно начинать всю диагностику. Ибо наша электроника не совершенна и дает сбой в лютый мороз.

Это пока вся информация. Надеюсь на вашу помощь в дополнении данного поста

Всем спасибо за внимание!

Виды датчиков температуры охлаждающей жидкости

Есть два вида датчиков современных автомобилей:

  • магнитные;
  • биметаллические (ленточные).

Магнитный датчик температуры срабатывает мгновенно и показывает температуру сразу после поворота ключа замка зажигания.

Биметаллический датчик начинает работать после некоторой паузы.Принцип работы биметаллического датчика состоит в том, что блок управления меняет силу тока, если меняется температура жидкости охлаждения. Сила тока нагревает полоску из металла. Эта металлическая полоска изменяется по длине и двигает закрепленную стрелку, показывающая температуру ОЖ.

Что касается принципа действия магнитного датчика, то он основан на том, что величина силы тока, которая меняется от величины температуры охлаждающей жидкости, меняет сопротивление катушек, которые закреплены по бокам якоря и, которые запитываются от бортовой электросети, а на якоре закреплена стрелка, которая показывает правильную температуру жидкости.

Есть также еще третий тип датчиков температуры ОЖ — это капиллярные. Но, такие датчики почти не применяются.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

А еще интересно: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн || Нива датчик под капотом

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
