Что такое датчик положения коленчатого вала: самостоятельная диагностика и замена дпкв

Что собой представляет датчик

У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.

В этом процессе могут принимать участие три элемента:

  1. Шестерни.
  2. Ремень привода газораспределительного механизма.
  3. Цепь ГРМ.

Принцип действия

Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.

Работоспособность датчика влияет несколько факторов:

  • уровень вредных выбросов;
  • эффективность работы мотора;
  • экономия по расходам топлива.

В автомобилях в настоящее время присутствуют датчики двух разновидностей. Это датчики Холла, либо электромагнитные виды. Они отвечают за передачу сигнала к блоку ДВС.

При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода

Это важно знать, когда идет замена датчика распредвала Нива Шевроле

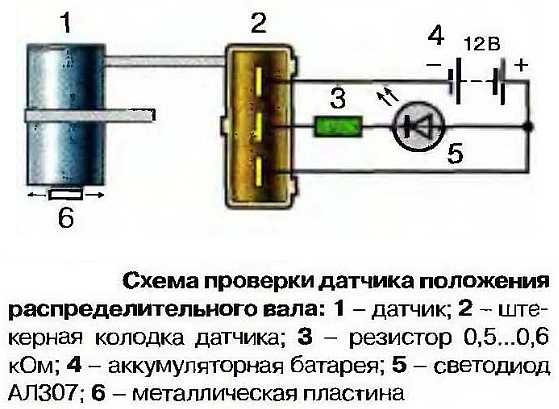

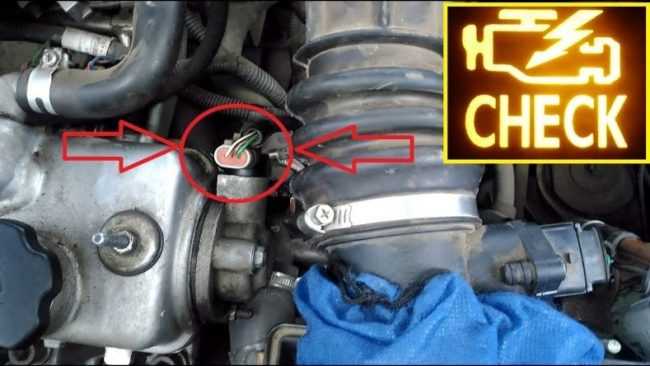

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Ещё кое-что полезное для Вас:

  • P0011: ошибка положения распредвала
  • Почему плавают обороты на холостом ходу Рено Логан и как это исправить
  • Ошибка P0016 – несоответствие сигналов датчиков коленвала и распредвала

МАГНИТНЫЕ ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА

Магнитный датчик сопротивления в основном представляет собой один провод, обмотанный вокруг постоянного магнита, причем каждый конец провода представляет положительный или отрицательный полюс. Когда вращающийся зуб железного реактора проходит датчик, он генерирует сигнал переменного тока (AC) для ЭБУ.

Осциллограмма датчика коленвала

На фото 4 обратите внимание, что «аналоговый» сигнал варьируется между приблизительно 0,8 положительных вольт и 0,2 отрицательных вольт. Поскольку напряжение переменного тока может отображаться в лабораторных условиях более точно, чем вольтметром, легче отслеживать напряжение, поскольку оно чередуется между положительным и отрицательным

В этом случае ЭБУ «читает» ДПКВ, когда сигнал датчика пересекает линию нулевого напряжения. Точность датчика сопротивления немного меняется из-за переключения напряжения с положительного на отрицательное в слегка разных точках вдоль «нулевой» линии. На точность датчика сопротивления может также влиять магнит датчика, притягивающий частицы черного металла из накладок сцепления или изнашиваемых деталей.

В большинстве приложений ротор цилиндра номер один слегка модифицируется, чтобы обеспечить «сигнатурную» форму сигнала, указывающую ЭБУ, когда этот цилиндр достигает ДПКВ

При диагностике датчика магнитного сопротивления очень важно помнить, что выходное напряжение или амплитуда в значительной степени зависят от воздушного зазора между наконечником датчика и реактором и скоростью вращения реактора

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

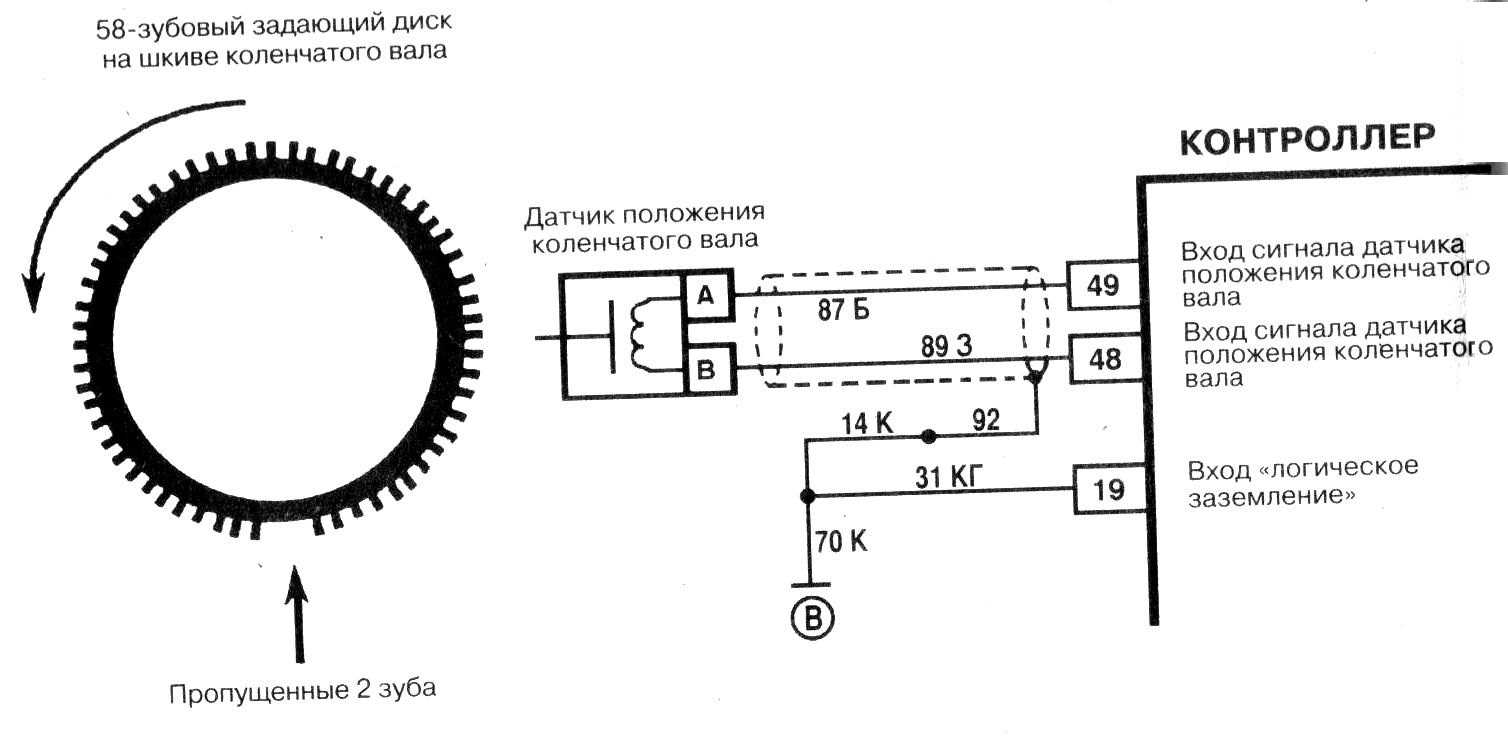

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Основные признаки неисправности

Существует ряд ошибок работы автомобиля, которые относятся к неисправности этого измерительного прибора. Вообще, когда выходит из строя этот элемент на панели приборов загорается красная лампочка (Check engine). Так можно понять что он – неисправный. Итак, какие же это симптомы?

  1. Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов;
  2. Происходит произвольное понижение или повышение оборотов двигателя;
  3. Во время динамической нагрузки в двигателе происходит детонация;
  4. Двигатель не запускается при повороте ключа;
  5. Во время движения машины на холостом ходу происходят неустойчивые обороты двигателя;
  6. Отсутствие холостого хода.

Чтобы проверить работоспособность измерителя не обязательно обращаться к мастеру. Это действие можно выполнить самостоятельно. Сделать это можно, используя несколько вариантов, отличаются они лишь применением разных приборов. Простой метод. Перед проверкой нужно демонтировать устройство, и прежде чем его снять, нужно сделать отметки его изначального положения. Нужно так же выполнить контроль зазора между сердечником и диском синхронизации, его величина примерно должна быть в диапазоне от 0.6 до 1.5 мм. После того, как снимите, хорошо просмотрите его на наличие видимых механических повреждений. Что бы лучше рассмотреть, измеритель и его контакты нужно протереть тряпкой, смоченной в спирте. Если при осмотре не было обнаружено никаких механических повреждений, то нужно приступить к изучению электрической схемы.

Нужно проверить сопротивление обмотки на катушке, применяя омметр. Если табло прибора покажет цифры в диапазоне от 550 до 700 Ом, то это значит, что датчик исправлен. В случае, когда будет другое значение или же вообще не реагирует на тест – это признак того, измеритель положения коленвала неисправен. Глубокая проверка. Проверяется сопротивление обмотки, сопротивление изоляции, намагниченность датчика. Для такой проверки нужно использовать: сетевой трансформатор, мегомметр, цифровой вольтметр, прибор для измерения индуктивности

Важно знать, что измерения будут более точными, если их проводить при температуре воздуха не 20º С. Если датчик исправный нужно проверить шкив

Он может быть неплотно сидит на вале, что приводит к неправильной подаче импульсов датчиком. Или же причина в колесе с зубьями. Может быть один или несколько зубьев отломались. Но, вряд ли дело дойдет до глубокой проверки. В основном для того, что бы понять работает прибор или нет, достаточно его протестировать омметром.

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Функциональное назначение ДКПВ – подача в ЭБУ четырнадцатой информации коленного вала, на основании которой контролер выполняет синхронизацию работы форсунок. По простому – от ДКПВ зависит момент подачи в камеры сгорания топливной смеси и периодичность возникновения искры .

Если ДКВП выйдет из строя, полностью нарушится – из-за того, подаваться чрезмерно часто либо, наоборот, зажигание не будет происходить в нужный момент, движок начнет троить, автомобиль дергаться при движении и терять обороты.

На четырнадцатые разных годов выпуска устанавливались разные ДКПВ – частотные и индуктивные, отличия между ними заключаются в принципе работы.

Индуктивные датчики, они же электромагнитные, обладают электромагнитным сердечником, покрытым обмоткой из медной проволоки. Когда вблизи сердечника появляется металлическая деталь (коленной вал) сердечник реагирует на ее электромагнитное поле, в результате чего меняется его электрический потенциал.

Разница потенциалов передается на медную обмотку и на ней образуется переменный ток. Сама обмотка выведена к контактам, расположенным на корпусе ДКПВ. К контактам подсоединены провода, соединяющие устройство с блоком управления двигателем. Возникший переменный ток передается в контроллер, на основание чего мозги четырнадцатой определяют текущее положение коленвала.

Устройство и принцип работы датчика коленвала частотного типа несколько сложнее. Такие устройства также обладают электромагнитным сердечником, однако они также оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, частота возникновения которых меняется, когда рядом с датчиком расположен металлический предмет (в данном случае, венцовые зубья коленвала).

Обратите внимание на устройство датчика

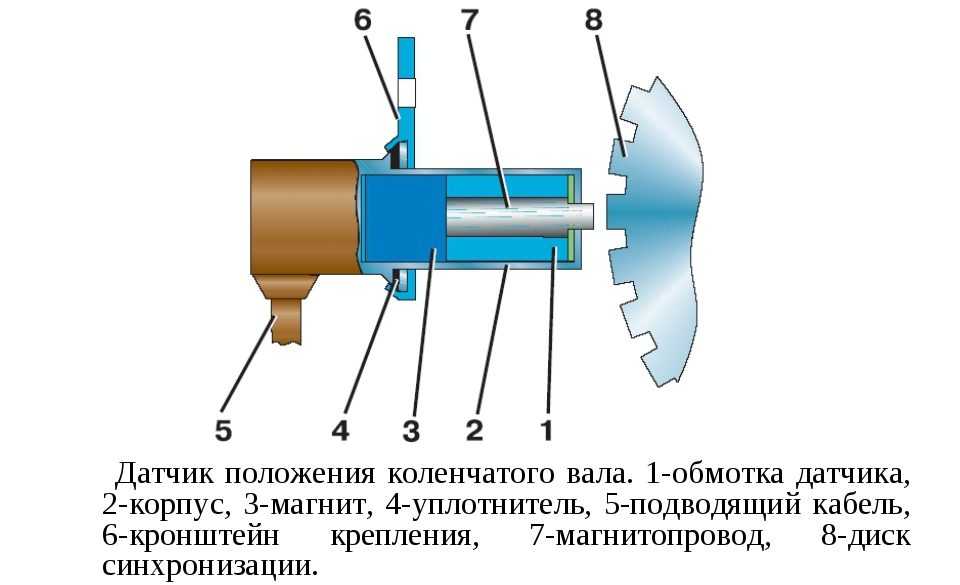

Признаки неисправности

Опытный водитель самостоятельно может определить признаки неисправности детали.

Наиболее верный способ не ошибиться — предоставить специалистам, ежедневно сталкивающимся с этой проблемой, способным быстро найти поломку и своевременно устранить. О некорректной работе контроллера сигнализирует:

  • подсвечивание надписи «Check engine». Она появляется после 3–4 оборотов стартера. Это значит, сработал датчик из-за отсутствия информации на блок управления, и он вынужден использовать данные ДПКВ;
  • в момент поворота ключа зажигания загорается и тухнет лампочка, выполняющая постоянный контроль двигателя;
  • ухудшается динамика транспортного средства — медленно набирает скорость, особенно при движении под уклон. Это свидетельствует об одной из трех неполадок: сломан датчик распредвала, снижена компрессия, и поломке ДМРВ;
  • увеличение расхода топлива. Хотя у этого симптома есть и иные причины, однако рассматривать в этом случае и неисправность датчика коленвала Калина также стоит.

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

  • 1 — капроновый каркас устройства;
  • 2 — магнитные сердечники, эти элементы выполнены из стали;
  • 3 — комплект обмотки, для которой применяется утонченный медный кабель;
  • 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.

Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

  1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
  2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
  3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
  4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
  5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

  1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
  2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
  3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Как проверить ДПКВ

Существуют четыре метода проверки, которые позволяют определить состояние ДПКВ и шестеренки, а также их влияние на работу инжектора. Для каждого из методов необходимо свое оборудование, а также различается точность проверки. На переднеприводных автомобилях с поперечным расположением мотора для проверки ДПКВ потребуется снять колесо со стороны датчика. На переднеприводных с продольным расположением двигателя, а также на заднеприводных проверку выполняют либо сверху, через подкапотное пространство, либо снизу. Во втором случае потребуется поднять перед автомобиля. О том, как это сделать безопасно, читайте в статье (замена и восстановление амортизаторов).

Визуальный метод

Для него необходимо очистить ДПКВ, место установки и сигнальную шестерню. После чего отметить положение датчика и демонтировать его. После демонтажа датчик отмывают и протирают чистой тряпкой, смоченной спиртом или бензином. Очистив ДПКВ, его осматривают в поисках трещин, царапин, вмятин и других повреждений. При обнаружении любых повреждений датчик необходимо заменить.

Проверка с помощью тестера

Такая проверка позволяет оценить примерное состояние датчика, но не учитывает влияние шестеренки и других факторов. Для проверки снимите и очистите датчик, как описано выше, после чего тестером измерьте сопротивление. В зависимости от модели ДПКВ сопротивление обмотки исправного датчика от 600 до 900 Ом. Но такая проверка не определяет межвитковое замыкание, разве что замкнутыми оказалось не меньше четверти рядов обмотки. После этого подключите тестер в режиме милливольтметра к выходам датчика и несколько раз проведите стальной отверткой рядом с сердечником. Исправный датчик покажет всплески напряжения до 0,1 – 0,3 вольта (зависит от модели, массы отвертки и скорости ее движения).

Проверка с помощью измерителя индуктивности

Нередко режим измерения индуктивности встречается на цифровых тестерах (мультиметрах). Если такого тестера нет, необходимо приобрести любой измеритель индуктивности с точностью до 10 миллиГенри (мГн). В зависимости от модели нормальная индуктивность составляет 200 – 400 мГн.

Проверка с помощью осциллографа

Для проверки вам понадобится цифровой осциллограф с автоматической регулировкой напряжения и частоты и входным сопротивлением не меньше 100 кОм или цифровой сканер для инжекторных автомобилей, с режимом визуальной индикации. Подключите «землю» осциллографа к кузову автомобиля или минусовой клемме аккумулятора, а сигнальный вход к любому выводу ДПКВ. Включите зажигание и заведите двигатель. Наблюдайте за работой датчика с помощью осциллографа. При увеличении оборотов двигателя должно возрастать и напряжение на выходе ДПКВ. На 4 – 5 тысячах оборотов напряжение должно превысить 200 вольт.

Внимательно отслеживайте показания осциллографа, на один оборот коленчатого вала должен быть лишь один провал, соответствующий ВМТ первого цилиндра. При изменении скорости вращения двигателя осциллограф будет приспосабливаться, изменяя режим входного напряжения, но при работе на одинаковых оборотах отклонение в значении напряжения не должно превышать 5 процентов. Более серьезное отклонение говорит о намагниченности сигнальной шестеренки. Два или более провалов на одном такте говорят о том, что шестеренка потеряла один или несколько зубцов. Постоянно меняющиеся в пределах 10 – 15 процентов показания напряжения говорят о том, что датчик плохо закреплен и вибрирует или присутствует биение сигнальной шестерни коленчатого вала.

https://youtube.com/watch?v=zRlOqO1pK24

Признаки поломки датчика положения коленчатого вала

Зачастую поломка ДПКВ заключается в их изношенности (при длительных поездках). Некорректная работа ДПКВ проявляется следующими признаками:

  • слабая мощность работы двигателя;
  • не работает двигатель, остановка работы двигателя при запуске – «глохнет»;
  • холостой ход дает слабые обороты;
  • самопроизвольное изменение частоты оборотов мотора.

Появление значка «Check-Engine» на панели управления (следует проверить двигатель), и ошибка бортового компьютера №0340 на 90%!г(MISSING)арантируют причину неправильной работы двигателя по причине поломки датчика коленвала.

Для уточнения предполагаемой причины поломки, можно вычислить сопротивление датчика коленвала, а именно ее катушки (в норме – 550-700 Ом), с помощью мультиметра. В разделе сопротивления мультиметра, устанавливаем указатель на 2000 Ом, т.к. показатель нормы 550-700 находится в промежутке между 200-2 000 Ом. Если есть сомнения, что величина сопротивления может быть больше, можно установить указатель на максимальное значение (20М) и по одному разделу уменьшать показатели, пока мультиметр не покажет малейшие изменения в сопротивлении датчика, не включая ноль.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

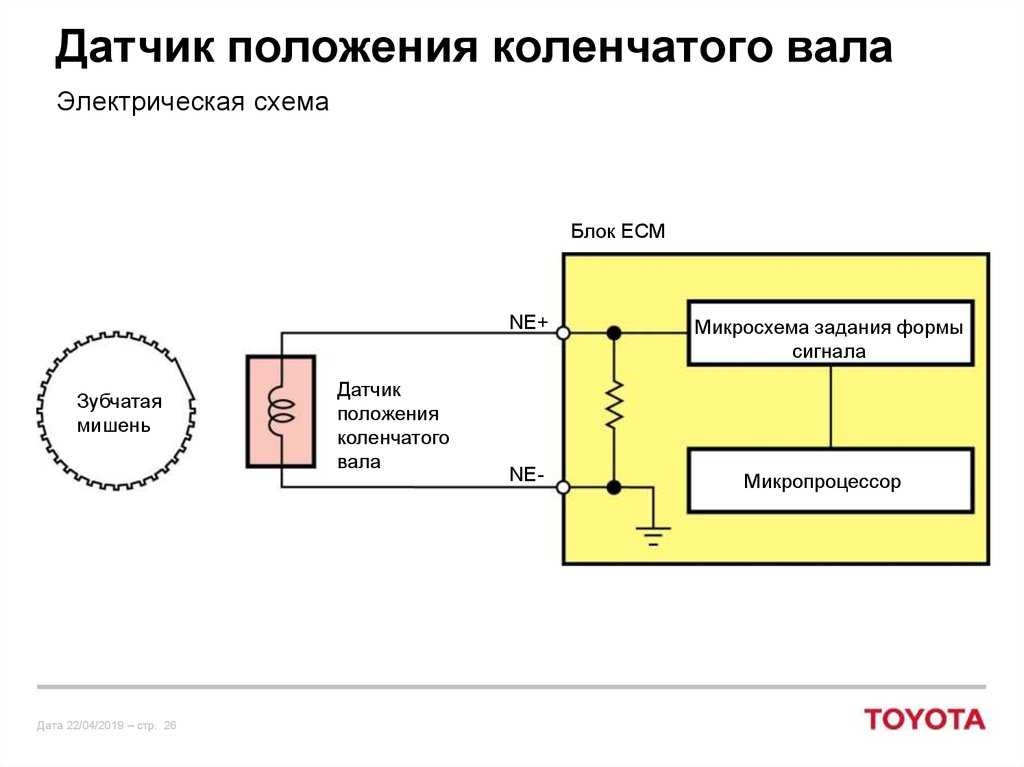

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

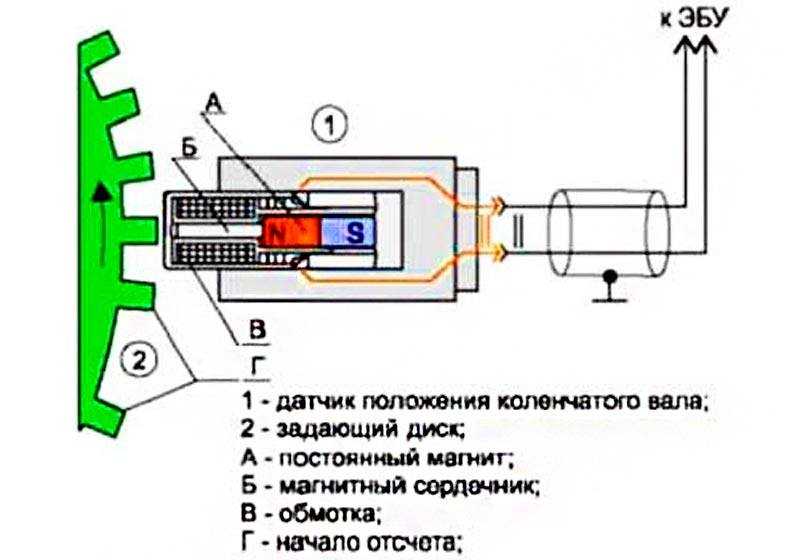

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Назначение, расположение, принцип работы

Если надо найти, где находится датчик коленвала Лада Калина на 8 цилиндров, обратите внимание на левую сторону головки блоков цилиндров. Там располагается контроллер

Основная функция детали — контроль расположения коленвала относительно угловой части газораспределительного механизма.

В функции электромагнитного датчика входит синхронизация работы форсунок и зажигания в автомобильной системе, отвечающей за впрыскивание топлива.

При получении нужной информации, ее анализа управляющим механизмом, происходит впрыскивание смеси и регулировка зажигания. Искра попадает на свечу в тот момент, когда выполняется сжатие газов отработанного вида и их пуск. Как видим, работа всей системы зависит от правильности выполнения своих функций датчиком коленвала. Это основное звено, и без его корректной работы не может функционировать вся система впрыскивания.

Несмотря на отличие мотора Лада Калина на 8 клапанов от аналогичного 16-клапанного, на последний часто устанавливают контроллер для 8-клапанного, он способен обеспечить и этому двигателю правильную работу. Исключение составляет датчик, в котором отсутствует прорезь для сигнального диска — его нельзя ставить на движок с шестнадцатью клапанами.

Датчик коленвала: почему он ломается и как его заменить?

December 10, 2013

Наверное, каждый автолюбитель попадал в такую ситуацию, когда в один прекрасный день после оборота ключа зажигания его «железный друг» напрочь отказывается заводиться. Как ни странно, но причиной этому может быть не только посаженный аккумулятор или сгоревший стартер, но и датчик коленвала. Если его корпус был деформирован либо вся конструкция сдвинулась на пару миллиметров в сторону, требуется замена данной детали. И когда соседи по гаражу вам говорят, что замена этого элемента — достаточно сложная операция, требующая особых дорогостоящих инструментов, не верьте этим словам. Поменять датчик коленвала можно и самостоятельно. Более того, делая подобную работу, вы экономите немалые деньги на услугах СТО и при этом набираетесь опыта в данной сфере. Поэтому сегодняшняя статья будет важна для всех автомобилистов.

Почему датчик коленвала выходит из строя?

На основе показаний данной детали система впрыска синхронизирует работу форсунок и зажигания. Поэтому впрыск невозможен без этой детали. И когда прекращается работа датчика коленвала, в двигателе начинаются перебои. Поэтому ни один современный автомобиль не обходится без этой маленькой запчасти. А для того чтобы предотвратить данную неисправность, нужно регулярно проверять состояние датчика. Но когда симптомы начали воплощаться в реальность, водителю ничего другого не остается, как срочная его замена.

Как снять датчик коленвала?

Сразу отметим, что данная процедура может выполняться и без специального подъемника. Итак, приступаем к работе. Сначала откручиваем крепежные болты датчика, которые соединяют его с коробкой передач. По сути, чтобы снять нужную запчасть, нам нужен лишь этот этап. Но поскольку данная деталь размещена в очень труднодоступном месте (практически на днище), нам придется хорошенько попотеть. Для работы нам понадобится удлинитель, ключ на 11 миллиметров и, конечно же, хорошее освещение

Важно, чтобы длина первой детали была около 80-90 сантиметров. При наличии данных инструментов откручиваем болты

Но перед тем как снять датчик коленвала, обратите особое внимание на резиновую подкладку. Если в дальнейшем она будет плохо установлена или ее зазор будет равен хотя бы 1 миллиметру, все показания измерительного прибора будут неточными, а соответственно, и работать двигатель будет с перебоями

Лучше всего пометить эту деталь и отставить в отдельное место

Весь процесс по демонтажу запчасти, болтов и подкладки следует выполнять с высокой осторожностью. Эта деталь не любит грубого обращения

Далее берем новый датчик коленвала и монтируем его на место старого. В процессе установки данный элемент следует опустить сквозь весь моторный отсек, дабы не словить разъем от установленного элемента сверху. Затем не забываем и о прокладке. Монтируем ее аккуратно и проверяем целостность конструкции

Важно, чтобы зазор между нею и датчиком был минимальный или вовсе отсутствовал. После этого прикрепляем провода к детали, соединяем все разъемы и запускаем зажигание

Если вы все сделали правильно, будьте уверены – двигатель заведется с пол-оборота.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;

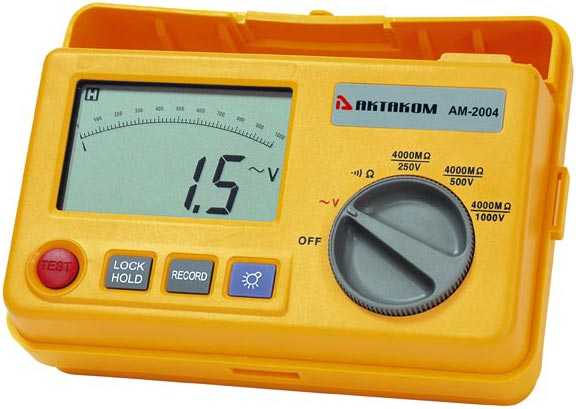

  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

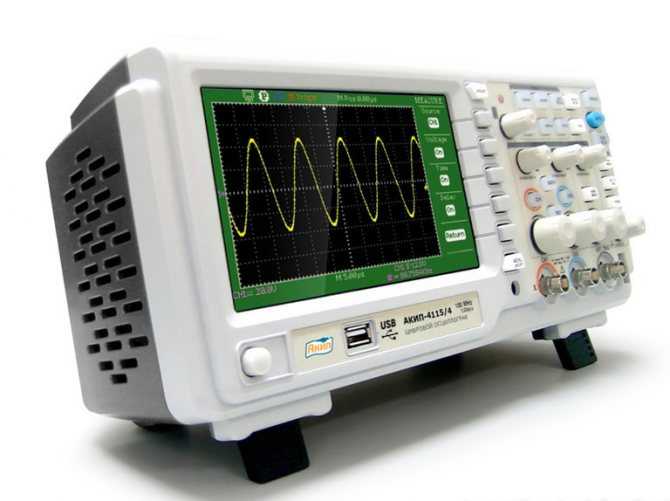

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

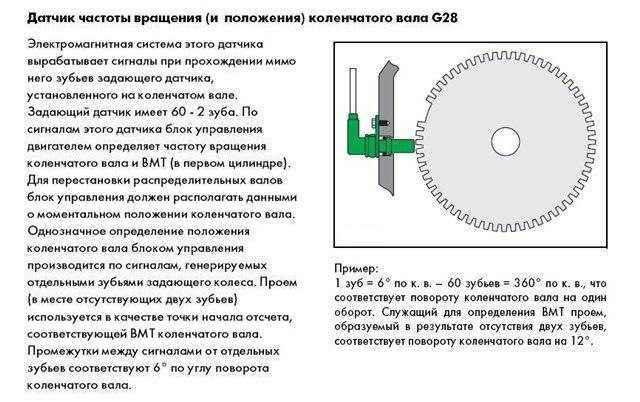

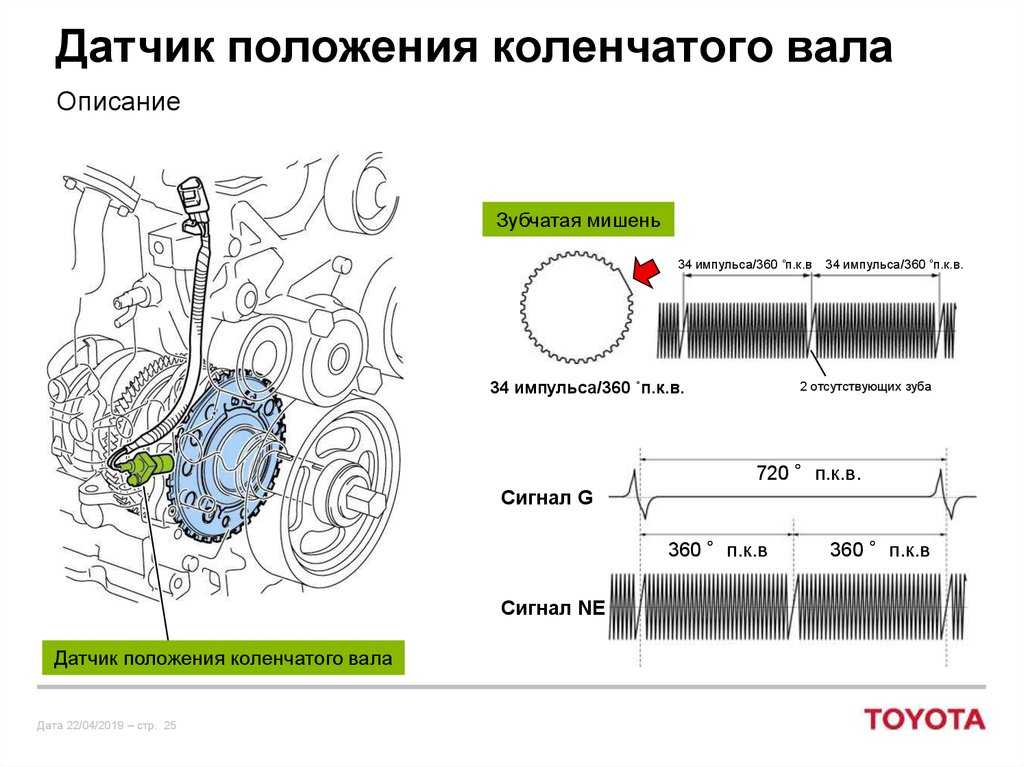

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.
