Ммс 2190 настройка эквалайзера

Настройка GPS на прошитом ммс лады гранты

Настройка GPS довольно простая и производится исключительно после подключения GPS модуля Globalsat BU-353S4. Сама же настройка требует выполнения следующих шагов:

1. Переход в меню “Инструменты”;

2. Вызов экранной клавиатуры;

3. Подключение самого модуля;

4. Необходимо прописать следующий путь: staticstoredll232usb.dll

5. После того, как запрос на поиск драйвера выведен на экран, необходимо беспрерывно нажимать клавишу «ОК». Нажимать ее пока запрос не исчезнет с экрана.

Если все пять пунктов настройки GPS завершены без ошибок, то необходимо перейти непосредственно к настройке навигационного ПО. Непосредственно в программе навигации необходимо выбрать порт COM5 и скорость порта 4800bps.

После проведения таких манипуляций, все должно заработать

Обратите внимание, на то, что навител из архива уже настроен

Как заключение, нужно отдать честь разработчикам данной прошивки, а именно парням с гранта клуба, которые, в свою очередь, разработали интерфейс и дополнительное программное обеспечение для повышения комфорта и удовлетворения потребностей владельцев Лады Гранты.

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Далее следует установка магнитолы. Конструктивная особенность посадочной ниши в панели Гранты не предусматривает необходимости прокладки дополнительной проводки.

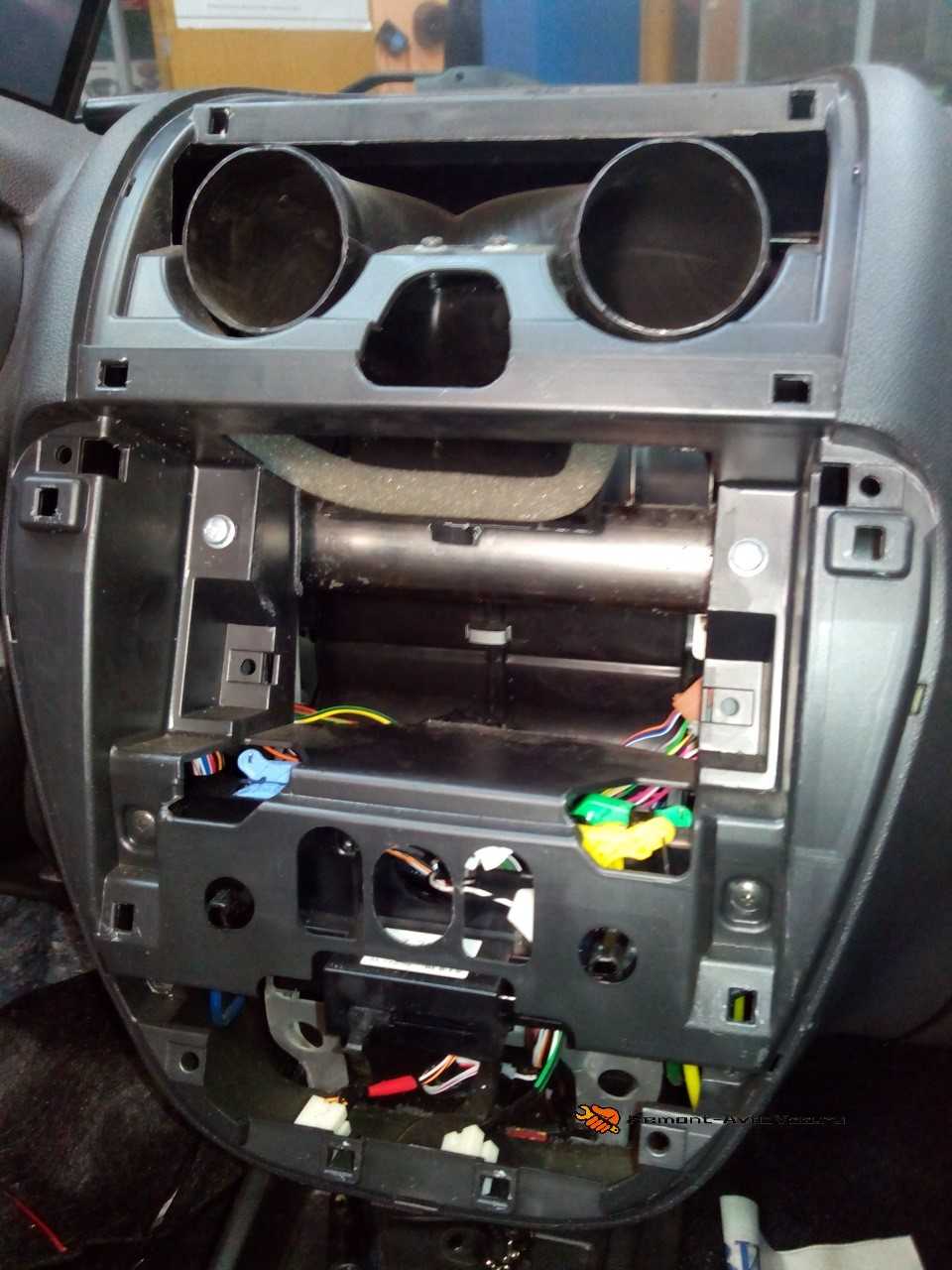

Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Крепление динамиков к картам выполняем посредством саморезов. Кабели от громкоговорителей вставляем в предназначенные для этого входные разъемы на тыльной панели авто-магнитолы. Декоративные дверные панели устанавливаем на прежние места и оцениваем звучание, предоставляемое штатным головным устройством. Таким образом, происходит подключение магнитолы.

Снимаем торпедо (панель) Лада Гранта

Если Вы решили сделать шумоизоляцию моторного щита, или же перетянуть карбоновой пленкой торпедо, тогда внимательно изучите инструкцию, как снять панель Лада Гранта своими руками.

Снимаем торпедо Лада Гранта своими руками

– плоская и крестообразная отвертка.

– торцовая головка “на 13” и “на 24”.

1. Отсоедините минусовой провод от аккумулятора.

2. Снять прикуриватель (отжать фиксатор и извлечь патрон прикуривателя, отсоединить колодку с проводами).

3. Снять головное устройство аудио системы (магнитолу) и отключить от него колодку с проводами.

4. Снять центральную накладку панели (торпедо).

5. Снять крышку бардачка (вещевого ящика), и вывернуть винты крепления внутреннего щитка.

6. Снять облицовку стоек. Затем снять центральный тоннель. После снять рулевое колесо. Снять кожух рулевой колонки и подрулевые переключатели.

7. Снять блок управления наружным освещением (сначала демонтировать крышку блока предохранителей, затем отвернуть один винт и отсоединить колодку).

8. Снять регулятор гидрокорректора фар (демонтировать рукоятку, открутить гайку крепления, извлечь регулятор гидрокорректора).

9. Снять комбинацию приборов.

10. Затем вывернуть 4 винта крепления блока управления заслонками воздуховодов к панели приборов.

11. Вывернуть 18 винтов крепления декоративной панели к каркасу (рис 11.13).

12. Отвести декоративную панель от каркаса, насколько позволяют закрепленные на ее внутренней стороне воздуховоды.

13. Просунуть руку под панель и длинной крестообразной отверткой вывернуть два винта №1 (рис 11.14) (по одному с каждой стороны) крепления к декоративной панели воздуховодов передних боковых стекол. Выведите концы воздуховодов из патрубков сопел №2, после чего выньте внутренние концы воздуховодов из патрубков корпуса отопителя.

14. Потяните панель на себя, и отгибая воздуховод №4 ветрового стекла, переведите его через короб №2 (рис 12.1) подачи воздуха в центральные дефлекторы на корпусе отопителя. Снимите декоративную панель приборов.

15. Для того, чтобы в дальнейшем было легче установить панель обратно, выверните два винта №3 (рис 11.14).

– Снять воздуховод №4 (рис 11.14) ветрового стекла.

– Снять с кронштейнов панели две гайки-скобы.

– И переставьте их на кронштейны воздуховода – это позволит установить декоративную панель на место без воздуховода, а воздуховод закрепить на панели уже после ее установки, ввернув винты со стороны салона.

Рисунок 11.13.

Расположение винтов панели Лада Гранта.

Рисунок 11.14.

Декоративная панель приборов (вид с внутренней стороны):

Установка панели Лада Гранта

Установка торпедо осуществляется в обратной последовательности, но следует учитывать ряд моментов:

До установки панели наденьте на окно корпуса отопителя воздуховод ветрового стекла.

1. После установки панели заведите кронштейны воздуховода на место (для наглядности показано на снятой панели)

2. Вверните винты крепления со стороны салона.

Снятие аппарата согласно инструкции

Алгоритм снятия магнитолы при наличии ключей прост до безобразия. Её стоит рассмотреть для того, чтобы понимать, как действовать при их потере. Порядок следующий:

Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
Повторите то же действие со вторым ключом.
Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Для извлечения магнитолы используется 2 ключа

Спецключи нужно вставить в боковые проёмы

Когда магнитола снабжена четырьмя защёлками, доступ к ним осуществляется через 2 пары круглых отверстий. В них необходимо вставить 2 П-образных ключа и вытянуть за корпус, как описано выше.

С помощью ключей музыкальный центр легко вынимается

Как прошивать

Чтобы прошить штатную магнитолу, потребуется подготовить носитель стандарта SD с обновлением. Карта памяти предварительно форматируется в соответствии с требованиями FAT16 или 32. Скачанный с сайта технической поддержки дистрибутив ПО распаковывается в корневой каталог накопителя.

Последовательность действий при перепрошивке:

Удалить накопители, подключенные к портам головного устройства.
Расположить карту памяти в соответствующем разъеме.
Включить мультимедийный центр, а затем выполнить перезагрузку системы путем нажатия и удержания кнопки включения. Клавиша отпускается только после появления на дисплее информационного сообщения, подтверждающего старт перепрошивки.
Дальнейшая установка обновления идет в автоматическом режиме. После окончания установки произойдет загрузка штатного меню.
Поскольку при замене программы происходит сброс настроек до заводских параметров, то необходимо сделать калибровку экрана.

Если пользователь планирует дальнейшее расширение возможностей мультимедийного центра, то следует установить альтернативное меню. Релиз New Menu содержит отдельную вкладку, позволяющую запускать навигационную систему Навител.

Для обеспечения связи со спутниками необходимо приобретение коммутационного модема 3G, который размещается в разъеме USB.

Программа Навител и карты местности записаны на отдельный накопитель, запуск выполняется через диалоговое меню головного устройства.

Поскольку магнитола подключена к электронике автомобиля через цифровую шину CAN, то на дисплее отображается расход топлива и пройденное расстояние.

Пользователь имеет возможность программирования стоимости литра горючего, что позволяет рассчитывать затраты на поездку.

В процессе эксплуатации обновленного оборудования возникают следующие неполадки:

При попытке установить связь со спутниками на дисплее появляется текстовое сообщение, указывающее на сбой исполняемого файла прошивки. В этом случае рекомендуется откатить прошивку до исходного состояния, а затем заново установить новый релиз программы.
Самопроизвольное отключение экрана или переход дисплея в режим свечения равномерным белым цветом, при этом продолжается трансляция радио или воспроизведение музыкальной композиции. Требуется сбросить настройки и произвести повторную настройку.
Ошибки при коммутации смартфонов iPhone. Требуется перезагрузить магнитолу, иногда нужна переустановка программы.

После прошивки требуется включить оборудование и произвести настройку. Если магнитола зависает на заставке с логотипом Lada, то рекомендуется произвести повторное обнуление настроек, отсоединив на 5-7 минут аккумулятор от бортовой сети автомобиля. В случае повторной ошибки требуется переустановить прошивку, используя другой накопитель. Также ошибка возникает при первичной загрузке обновленного оборудования с установленным в порт USB накопителем или жестким диском.

Установка динамиков в штатные места передних дверей на Ладе Гранта

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). См статью «Снятие и установка обивки дверей Лада Гранта». В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:— если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;— В случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик. Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи «Электросхемы Лада Гранта», в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18. В комплектации «стандарт», также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта: При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Снятие аппарата согласно инструкции

Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
Повторите то же действие со вторым ключом.
Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Какие фотографии открывает аудиоустройство?

К списку поддерживаемых форматов можно отнести:

Так, при открытии фото с разрешением 1400x800px картинка будет выстраиваться примерно 1 секунду, а картинки с еще большим расширением могут открываться более 6 секунд.

Возможность подключения телефона к магнитоле. Штатные ММС аудиосистемы подключаются через bluetooth. Это обеспечивает подключение магнитолы к книге контактов на телефоне. Также благодаря этому водитель может воспроизводить мелодии прямо с телефона. При подключении нескольких телефонов могут возникнуть сложности с сохранением настроек.
Дополнительные возможности. Стоит подчеркнуть, что штатная магнитола ММС-2190 – это незаконченная модель для автомобиля. Так, при желании автолюбитель может настроить магнитолу под свои потребности. Например, для подключения камеры заднего вида, воспроизведения файлов других форматов, усовершенствовать экран, и для установки навигации потребуется прошивка магнитолы.

Процесс перепрошивки

Наибольшей популярностью у автомобилистов пользуется прошивка штатной магнитолы Гранты. На звук это не оказывает никакого влияния, но добавляет некоторые возможности, которыми не обладает стандартный интерфейс. Например, появляется удобная сенсорная клавиатура, вызываемая из целого ряда программ, и возможность выхода в интернет. Для того чтобы перепрошить медиа-систему, потребуется SD-карта с применением форматирования FAT, можно пользоваться такой же картой, но отформатированной в exFAT.

https://youtube.com/watch?v=AM02w_hDBaA

Сначала надо скачать прошивку, предварительно тщательно поискав ее в Интернете. Проще ее найти на тематических автофорумах. Скачав, копируем нужные файлы в корневую директорию карты, записав их предварительно на флешку. После устанавливаем карту в слот на магнитоле и перезагружаем ее. После того как заполнится шкала статуса перезагрузки, можно будет пользоваться расширенным интерфейсом. Стоит отметить, что, чтобы вернуться к таким функциям, как радио и Bluetooth, нужно извлечь SD-карту с альтернативным меню и перезагрузить систему снова.

Также на автомобильных форумах можно найти умельцев, экспериментирующих с прошивками, не убирающими радио и некоторые другие режимы из меню. Есть информация, что они каким-то образом научились считывать и расшифровывать данные с подходящей к ММС KAN-шине. Прошивка также может потребовать калибровки экрана, прежде чем вы начнете работать с альтернативным меню. Следуйте инструкции, и все пройдет быстро и просто.

Как восстановить прошивку ммс

Чтобы прошить ммс lada vesta требуется карта памяти с определенным набором файлов. Для восстановления понадобится более широкий список принадлежностей:

переходник usb TTl;
программное обеспечение putty, которое можно скачать в интернете;
прошивка.

Для восстановления выполняйте следующие действия:

Положить файлы прошивки на карту памяти;
Карту установить в мультимедийное устройство лада веста;
Устройство демонтировать, разобрать;
Подвести к разъему подходящие проводки;
Подсоединить к переходнику;
Активизировать программное обеспечение, задать настройки в соответствии с персональным сом-портом;
Кликнуть «открыть»;
В рамке программного обеспечения нажать клавишу пробела и удерживать;
Далее активизируйте мультимедиа Lada Vesta;
На мониторе появляется перечень доступных действий;
Выбрать пункт под номером четыре: update image from sd/mmccard;
Затем выбрать первый пункт и ожидать завершения восстановления.

Правила прошивки

Необходимо скачать прошивку мультимедийной системы. После этого можно выполнить алгоритм действий:
Откорректируйте формат карты памяти, переведите её в формат fat

В этом формате на карте сохранятся все файлы, которые потребуются для работы мультимедийного устройства и выполнения процедуры.
Обратите внимание на рабочий стол.
С помощью панели управления выберите файл windows/oem_setting.exe.
Активизируйте update os и система начнет обновление. Одновременно нажмите и удерживайте клавишу регулировки звука.
Если перепрошить ммс на Lada Vesta не выходит, необходимо поменять магнитолу на модель 2din

Такой вариант используется, если нет возможности осуществить раскодирование устройства.

Характеристики:

Экран – сенсорный, резистивный (способен работать в более сложных условиях, чем емкостный, но не так удобен);
Система Hands Free – позволяет подключать телефон посредством Bluetooth для совершения и приема звонков, а так же для прослушивания музыки;
Воспроизведение видео – файлы WMV разрешением до 320х240 пикселей;
Поддерживаемые аудио-форматы – MP3, WMA, WAV;
Имеется эквалайзер с предустановками (Jazz, Rock, Voice и так далее);
Просмотр фотографий – JPEG, JPG, JPE, BMP, GIF, PNG;
Процессор – SiRF Atlas-V;
Оперативная память – 128Мб;
Внутренняя память – 5Мб;
Поддерживаемые файловые системы USB – FAT16, FAT32 (сам USB разъем находится с тыльной стороны магнитолы);
Возможность подключать SD карту памяти;
Размер экрана – 800х480 пикселей.

Для достижения лучшего звука рекомендуется заменить штатные колонки на более производительные и установить дополнительные динамики в задние двери, а так же произвести шумоизоляцию салона.

Обратите внимание! При заказе обязательно указывайте модель авто, «Гранта» или «Калина 2»

Данные магнитолы поставляются только, с автомобилей от официальных дилеров ОАО» АвтоВаз», интернет магазин motorring.ru гарантирует, что магнитолы проходят проверку, и соответствуют товарному виду. А так же интернет магазин motorring.ru дает гарантию на магнитолу 6 месяцев!

Вес, кг: 1.3 Размеры, см: 30 х 20 х 18 Объем, м3: 0.01080

Режим РАДИО

Кнопки AM, FM1, FM2-FM4 (Рисунок 4) позволяют выбрать необходимый диапазон работы: -кнопка FM1 переключает радиоприемник в диапазоне (65 — 74) МГц; -кнопка FM2-FM4 переключает радиоприемник в диапазоне (87,5 — 108) МГц; -кнопка AM переключает радиоприемник в диапазоне (522 -1620) кГц.

Длительное удерживание кнопки 1 (Рисунок 4) приводит к выходу в главное меню с выключение звука радиоприемника. Короткое нажатие кнопки 1 (Рисунок 4) позволяет перейти в главное меню, не выключая Радио.

Настройка на станцию

Автоматический поиск (автопоиск)

Для включения автоматической настройки (автопоиска) вверх (вниз) по частоте нажмите кнопку ^ (2) или Ў (3) (рис.4) и удерживайте ее в этом положении более 2-х секунд.

После настройки на радиостанцию автопоиск прекратится.

Для выключения автопоиска (до настройки на радиостанцию) коснитесь любой части экрана.

Последовательным коротким нажатием кнопок ^ (2) или Ў(3) (Рисунок 4) установите требуемую частоту настройки.

Автоматическое сканирование и запоминание станций

Для включения автоматического сканирования и запоминания радиостанций нажмите и удерживайте в течение 2-х секунд кнопку 4 (Рисунок 4) после этого радиоприемник автоматически настроится на частоты восемнадцати станций и запомнит их. После запоминания радиостанций радиоприемник автоматически переключится в режим прослушивания первой запомненный радиостанции.

Для остановки режима автоматического запоминания коснитесь любой части экрана.

Запоминание и прослушивание станций, сохраненных в памяти

Для сохранения в памяти радиоаппарата выбранной радиостанции, нажмите и удерживайте в течение 2-х секунд одну из кнопок 5 (Рисунок 4). Переключение на сохраненную радиостанцию осуществляется коротким нажатием на одну из кнопок 5 (Рисунок 4).

Стереофонический прием радиостаций

При стереофоническом приеме на дисплее высвечивается символ OO кнопка 7 (Рисунок 4). Нажав кнопку 7 (Рисунок 4) можно принудительно переключить радиоаппарат в моно режим.

Примечание. Стереофонический режим доступен в диапазонах УКВ1 и УКВ2, при условии стабильного приема радиостанции.

Поиск станций по типу передаваемых программ

Для выбора типа программ при приеме RDS -станций нажмите кнопку PTY (Рисунок 4). На дисплее появится символ PTY. Кнопки (13) (14) (Рисунок 4) позволяют выбрать тип программы, которая будет использоваться в режиме автоматического поиска частоты.

Для автоматического поиска радиостанции, передающей выбранный тип программы, нажмите и удерживайте в течение 2-х секунд кнопки ^ (2) или Ў(3) на рисунке 4.

При отсутствии радиостанции c выбранным типом программы произойдет возврат к исходной частоте настройки.

Для выключения автоматического поиска нажмите кнопку PTY (Рисунок 4).

Примечание. Поиск станций по типу передаваемых программ доступен в режиме включенного RDS и только в диапазоне УКВ2.

Источник

Правильно выбираем размеры магнитолы

Монтаж проводим, как самостоятельно, так и обратившись в сервисный центр к специалистам. Во втором случае услуга платная.

По умолчанию, на всех моделях ВАЗ, Лада предусмотрена установка магнитолы размером 1-DIN. Размеры проема соответствуют: 180 х 50 мм. Это старая стандартизация, действующая со времен СССР. Современные аудио модули можно приобрести в комплекте с предустановленным ЖК-дисплеем. Размер проема должен соответствовать стандарту: 180 х 100 мм, то есть, увеличенный по высоте в два раза. Маркировка размера: 2-DIN.

Для установки магнитолы в Гранту лифтбек вырежьте верхний карман, извлеките пластик, установите модуль в сборе. Для новичка процесс покажется несколько сложным, поэтому строго следуйте требованиям инструкции.

Прошивка магнитолы Калина 2 люкс

Несмотря на все свои достоинства, авто ММС Калины имеет и некоторые недостатки. Впрочем, избавиться от которых не представляет большого труда. Исправить и улучшить качество стандартного оборудования и дополнительно подключенных устройств (навигация, камеры заднего вида и т.д), можно пере прошив ОС.

Прошивка для магнитолы Лада Калина 2.

Для этого вам понадобиться карта SD объёмом пять (5) Гб отредактированная в ФАТ. В дальнейшем при необходимости допускается использование формата exFAT. Последовательность выполняемых операций следующая:

Копируем нужный вариант прошивки на флеш карту. Средний объем версии, составляет около четырех Гигобайт в FAT.
Переносим файлы из папки «FirmWare» в корневую папку SD карты.
Извлекаем флешку из USB.
Устанавливаем ее(SD карту) в USB разъем авто проигрывателя.
Перезагружаем ГУ длинным нажатием (не менее 15 секунд) на кнопку питания. В результате произойдет переустановка и ММС сама установиться в режим меню рабочего стола.
Не отключая проигрыватель, производим регулировку экрана (нажав сенсор «Recalibrate»). В конце обратного отсчета по времени, жмем на дисплей.
Перезагружаем магнитолу еще раз, но уже со вставленной флеш картой. В результате чего, происходит загрузка обновленного меню.

Производитель Калины, устанавливает на автомагнитолу одну из двух версий операционки. 32-ю или 35-ю. Изменить их на гибридную 38 версию, можно зарегистривавшись и бесплатно скачав этот вариант прошивки, на широко известном в кругу автолюбителей, интернет сайте 4pda.

В обще мировой практике, производители по мере появления новинок обновления операционых систем, публикуют информацию о них, на своих официальных сайтах.

К сожалению, Автоваз такой заботы о владельцах своих авто и оборудования, не предусматривает. Что в принципе и не вызывает никакого удивления у наших пользователей этой автомобильной марки.

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Пара слов о магнитоле «нормальной Калины-2»

При взгляде на «девайс», который АвтоВАЗ обозначает цифрами 2190-7900010-40, сразу становится понятно, что установить такой аппарат в стандартный отсек 1DIN не получится. Автомобили ВАЗ в комплектациях «Норма» с завода идут с пустым отсеком (его высота равна 1DIN), а в «Норме+» магнитола занимает всю центральную часть консоли. То есть, выбор у владельца такой: можно установить штатную магнитолу ВАЗ, но тогда исчезнет удобная для использования полочка, а можно поискать и установить агрегат стандартной высоты. В отсек высотой 1DIN вазовская магнитола… не помещается. Сенсорного экрана на ней нет, зато, под «крутилкой» размещён целый массив из пластиковых кнопок.

Кнопочная магнитола ВАЗ для Калины-2

Такую магнитолу, как мы видим на фото, можно будет обнаружить и в единственной комплектации «Калины Кросс». От магнитолы «Гранты» рассматриваемый «девайс» отличается наличием рамки с отверстиями. Ходили слухи о выпуске специфичных агрегатов, предназначенных только для кроссоверов, но в результате всё оказалось проще – ВАЗ всегда заказывал магнитолы у «Итэлмы», и данная традиция была продолжена. Что же именно предлагается в составе «бюджетного» головного устройства? Попытаемся разобраться.

Возможные проблемы

В процессе снятия штатной магнитолы могут возникнуть сложности с выбором инструмента и выводом защелок из зацепления.

В противном случае их будет невозможно вставить. Лучше подобрать сталистые крючки, которые не будут деформироваться от приложенных усилий.

От правильного расположения съемных ключей будет зависеть результат проводимой работы. Чтобы отжать защелки, после щелчка сводят пластины навстречу друг другу, иначе вывести замки из зацепления будет невозможно. Не у всех эта операция получается с первого раза. В случае неудачи попытку надо повторить. Если в результате неоднократных попыток демонтировать магнитолу не удалось, то нужно заменить съемные ключи и работы повторить.

Необходимо помнить, что полностью извлечь головное устройство можно лишь после отсоединения кабеля антенны.

На части автомобилей ВАЗ Приора применялись штатные головные устройства Урал или Supra, имеющие идентичное крепление. При поломке оборудования или необходимости замены понадобится демонтировать проигрыватель. Перед проведением самостоятельного ремонта или обслуживания владельцу необходимо понять принцип, как снять штатную магнитолу на Приоре и не повредить при этом сопутствующие декоративные элементы.

Автомагнитола штатная кнопочная SUPRA CD/MP3 на Калина

Уважаемые покупатели, во избежание ошибок при отправке штатной автомагнитолы, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Автомагнитола Supra SCD-117 представляет собой CD-проигрыватель типоразмера 1 Din. Магнитола способна воспроизводить форматы такие как- MP3, WMA. Максимальная мощность составляет 50 Вт на 4 динамика. Имеется поддержка CD, USB носителей. Несомненным плюсом Supra SCD-117 является возможность воспроизведения файлов с карт памяти SD, MMC. Отлично проработанный и современный дизайн, который подчеркивает зеленая подсветка. Интегрируется в центральную консоль автомобиля Лада Калина.

— автомагнитола 1 DIN;

— макс. мощность 4 x 50 Вт;

— аудиовход на передней панели;

— USB на передней панели;

— Типоразмер 1 DIN;

— Форматы CD-Audio, MP3, WMA;

— Поддержка карт памяти SD, MMC;

— Тип дисплея монохромный;

— Пауза при разговоре по телефону;

— Поиск по папкам/файлам;

— USB на передней панели;

— Вход аудио на передней панели;

— Подсоединение по стандарту ISO;

— Поддержка диапазонов FM, УКВ, СВ;

— Тюнер с дальним приёмом;

— Число предустановок FM/AM 24 / 6;

— Поддержка тегов ID3;

— Пиковая мощность 4×50 Вт;

— Количество предустановок эквалайзера 3;

— Карты памяти SD/MMC;

Другие артикулы товара и его аналогов в каталогах: 11170790001002 .

ВАЗ 1117, ВАЗ 1118, ВАЗ 1119.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить, установить штатную магнитолу на автомобиле семейства Лада Калина .

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Источник

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Читать также: Замена шестерни распредвала умз 4216

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

устаревший «MP3»;
«WMA»;
«WAV»;
видео-файлы, поддерживающие расширение «WMV».
