Как настроить время Лада Гранта ФЛ

После рестайлинга Лада Гранта ФЛ обзавелась не только новым внешним видом, но и обновленной приборной панелью, на которой стали доступны новые функции и элементы управления. Читаемость бортового компьютера была также улучшена, а его настройка стала более легкой.

Настройка времени на приборной панели может отличаться в зависимости от комплектации Лада Гранта ФЛ, рассмотрим их по порядку.

Если комплектация вашей Лада Гранта не предусматревает кнопок управления расположенных на подрулевом переключателе стеклоочистителя, тогда вся настройка времени будет производится с помощью одной кнопки на приборной панели. После перехода в режим установки времени (как это написано выше), короткими нажатиями меняем цифры на приборной панели. После выставления нужного часа, подождите 5 секунд после чего произойдет переход к редактированию минут. Каждые пять секунд бездействия будет совершаться переход к редактированию следующего функционала, после минут вы сможете установить часовой пояс, а подождав еще 5 секунд — выйти из режима настройки времени.

Стоит отметить, что иногда достаточно выставить только значение часового пояса, чтобы время отоброжалось правильно. В таком случае на приборной панели отобразиться время часового пояса, в котором вы непосредственно находитесь. Работать эта функция будет только при условии, что сигнал систем GLONASS/GPS постоянный и стабильный.

Источник

Как настроить «GPS» на прошитой версии мультимедиа?

Осуществить это действие не составит особых усилий. Выполнение процедуры подразумевает предварительную коммутацию с GPS-модулем и состоит из такого алгоритма действий:

перехода в соответствующее меню «Инструменты»;
активации дисплейной клавиатуры;
непосредственной коммутации модуля;
указания маршрута: «staticstoredll232usb.dll»;
беспрерывного нажатия клавиши «ОК» после момента вывода на экран запроса, касающегося подбора драйвера.

Если обозначенные шаги исполнены корректно, то далее приступаем к манипуляциям по настройке именно навигационного софта. В программе выделяем порт «COM 5» и соответствующую ему скорость – 4800 bps.

По завершении всего перечня манипуляций наблюдаем работу системы

Обращаем внимание на присутствие настроенной программы «Навител»

ЭБУ BOSCH 21126-1411020-60 (M7.9.7+), контроллер на Калина Спорт (16V; 1,6 L)

Уважаемые покупатели, во избежание ошибок при отправке электронного блока управления двигателем (ЭБУ, ЭСУД, контролёра), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и количество клапанов, объем двигателя.

Электронный блок управления двигателем (ЭБУ) 21126-1411020-60 (M7.9.7+) – «компьютер», управляющий всей системой автомобиля. ЭБУ влияет как на работу отдельного датчика, так и на весь автомобиль. Поэтому, электронный блок управления двигателем очень важен в современном автомобиле.

ЭБУ 21126-1411020-60 (M7.9.7+) чаще всего заменяется следующими терминами: Электронная система управления двигателем (ЭСУД), контролёр, мозги, прошивка. Поэтому, если вы услышите один из этих терминов, то знайте, что речь идёт о «мозгах», о главном процессоре вашего автомобиля. Иными словами, ЭСУД , ЭБУ, КОНТРОЛЁР – это одно и то же.

Контроллер 21126-1411020-60 относится к классу новой аппаратной реализация (M7.9.7+), устанавливается на автомобили Лада Калина Спорт, Приора. Этот блок относится к экологическому стандарту Евро 3, (нормы токсичности указаны в соответствии с ИП ВАЗ) т.е. предполагается обязательное присутствие 2 датчиков кислорода и адсорбера. Двигатель 16 клапанов, с объемом двигателя 1,6 L.

Прошивка контроллера на фото и в наличии на складе может отличатся. При заказе уточняйте необходимую прошивку.

Доступны следующие версии прошивок:

Контроллеры Bosch 21126-1411020-60 M7.9.7+

Идентифи- катор ПО	ЭБУ	Номер ВАЗ	Двига- тель	Нормы токс.	Примечание
Прошивки ОПП* Bosch M7.9.7+
B13KSS02	Bosch M7.9.7+	21126-1411020-60	21126	Е-3	Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6L, 16V. Два варианта с разной КС и идентификаторами.

Особенности изделия:Электронный блок управления двигателем Bosch 21126-1411020-60, используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель.

Данный тип контролёра устанавливается на заводе в единичном объёме. Основное количество этих ЭБУ предназначено для выпуска на рынок.

Другие артикулы товара и его аналогов в каталогах: 21126141102060.

ВАЗ 21925, ВАЗ 21724.

Любая поломка – это не конец света, а вполне решаемая проблема !

Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Как самостоятельно заменить электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Список прошивок для панели приборов

Вы можете прислать свою прошивку щитка приборов Весты через форму обратной связи, мы ее добавим в таблицу. Помощь уже оказали val9001tlt и RUPARADOX .

Версия ПО	Тип КП	Трансмиссия	Формат SX	Формат BIN	Примечание
026	с/о (8450007022)

028
МКПП
Чтобы скачать файлы нужно авторизироваться на сайте
Чтобы скачать файлы нужно авторизироваться на сайте

— Индикация КК и ОС— Два режима подсветки КП. Яркая подсветка в режиме ДХО. В режиме габариты, ближний/дальний свет подсветка слегка приглушена— Отображение реальной температуры ДВС (а не моментально)

АМТ
Чтобы скачать файлы нужно авторизироваться на сайте
Чтобы скачать файлы нужно авторизироваться на сайте

035

036
МКПП
Чтобы скачать файлы нужно авторизироваться на сайте
— Подсветка КП в режиме ДХО— Отображение реальной температуры ДВС

011
н/о (оранж, 8450030825)

019
МКПП
Чтобы скачать файлы нужно авторизироваться на сайте
Чтобы скачать файлы нужно авторизироваться на сайте
— Индикация КК и ОС— Два режима подсветки КП. Яркая подсветка в режиме ДХО. В режиме габариты, ближний/дальний свет подсветка слегка приглушена— Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105°

022

Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105°

027
МКПП
Чтобы скачать файлы нужно авторизироваться на сайте
Чтобы скачать файлы нужно авторизироваться на сайте
— Индикация КК и ОС— Подсветка КП в режиме ДХО— Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105°

126
защита от чтения через USBDM

226

Внимание! Прошивка должна устанавливаться только на ту панель приборов, для которой она предназначена. То есть прошивка от старой панели для новой не подойдет и наоборот

VIN номер в прошивках затерт.

Определить, какая версия ПО на вашей панели приборов можно по этой инструкции

Что можно изменить в прошивке

Для панелей с белыми шкалами 8450007022, ПО — 26, 28, 35, 36:

Активация подсветки при ДХО.
Активация круиз контроля и ограничителя скорости.

Для панелей с оранжевыми шкалами 8450030825, ПО — 11, 19, 22, 27:

Активация подсветки при ДХО.
Отображение РЕАЛЬНОЙ температуры двигателя.
Активация круиз контроля и ограничителя скорости.
Отключение сигнализатора не пристегнутого ремня.

Для LADA VESTA CROSS с панелями 8450032207, ПО — 126; 8450032268, ПО — 301; 8450032284, ПО — 501:

Отображение РЕАЛЬНОЙ температуры двигателя.
Отключение сигнализатора не пристегнутого ремня.

Для LADA VESTA SPORT с панелью 8450032556, ПО — 226:

Отображение РЕАЛЬНОЙ температуры двигателя.
Отключение сигнализатора не пристегнутого ремня.

Прошивка приборной панели

В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

Программатор Usbdm OSBDM V4.95 (цена около 700 рублей, есть в каталоге товаров Aliexpress).
Установить драйвер и программу, идущую в комплекте с программатором, на ПК ( HCS12 Programmer и USBDM driver X86 или X64 ).
Снять приборную панель и демонтировать заднюю крышку (отклеить пломбу, нагревая феном).

Проверенные программаторы для прошивки панели приборов:

Программатор с которым не получилось прошить панель приборов:

До прошивки версия ПО панели приборов была 0.26

Открыть корпус программатора и переставить jumper в значение 3.3V (при таком положении нет необходимости подключать внешние питание).
Подключить программатор к комбинации приборов и компьютеру (см. фото).

Запустить на ПК программу HCS12 Programmer и нажать на кнопку «Detect».
Перейти на вкладку «Target». Выбрать прошивку (в пути к файлу кириллицы быть не должно), поставить галочку «Auto Reload». Нажать на кнопку «Detect Chip». Программатор определит чип автоматически (в данном случае чип был выбран не верный, пришлось выбрать верный вручную, как на фото). В секции «Security» установить «Unsecure».

Перейти во вкладку «Advanced», установить галочку «Enable», заменить E на F.
Перейти во вкладку «Target», в разделе «Device Operations» выбрать «EraseSelective». Это значит, что заменится только прошивка, но все данные о иммобилайзере и пробеге сохранятся). С «EraseMass» не экспериментировали.
Нажать на кнопку «Program Flash», начнется процесс прошивки, которая завершится через несколько секунд. Программа предложит подключить следующую панель приборов (нажимаем НЕТ). Отключаем программатор и устанавливаем комбинацию приборов на автомобиль.

Напомним, ранее мы рассказывали, как сделать тюнинг панели приборов Весты (изменить подсветку, покрасить колодцы).

Версии прошивок панелей приборов Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

Комплектация	Версия прошивки	ДТНВ*	ДТОЖ*	Что нужно для прошивки	Примечание
Гранта Стандарт	015	Нет	Нет	Менять дисплей и работа паяльником	Старая плата
029-040	Нет	Нет	Менять дисплей и работа паяльником	Обновленная плата
Гранта Норма

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов, ссылки достуны для пользователей сайта):

2190-50 — Чтобы скачать файлы нужно авторизироваться на сайте
2192-50 (ПО 1.9) — Чтобы скачать файлы нужно авторизироваться на сайте
2190-00-029 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-060 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-076 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-087 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-090(АТ) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219020-091 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-096 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219040-046 — Чтобы скачать файлы нужно авторизироваться на сайте
219040-047 — Чтобы скачать файлы нужно авторизироваться на сайте
2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219220-014 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-006 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219240-007 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-009 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-012 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-014 — Чтобы скачать файлы нужно авторизироваться на сайте
219250-2.5 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219020-092_for_076 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-092 — Чтобы скачать файлы нужно авторизироваться на сайте ( автор )
2190-3801010-50 ПО: 7.1 — Чтобы скачать файлы нужно авторизироваться на сайте

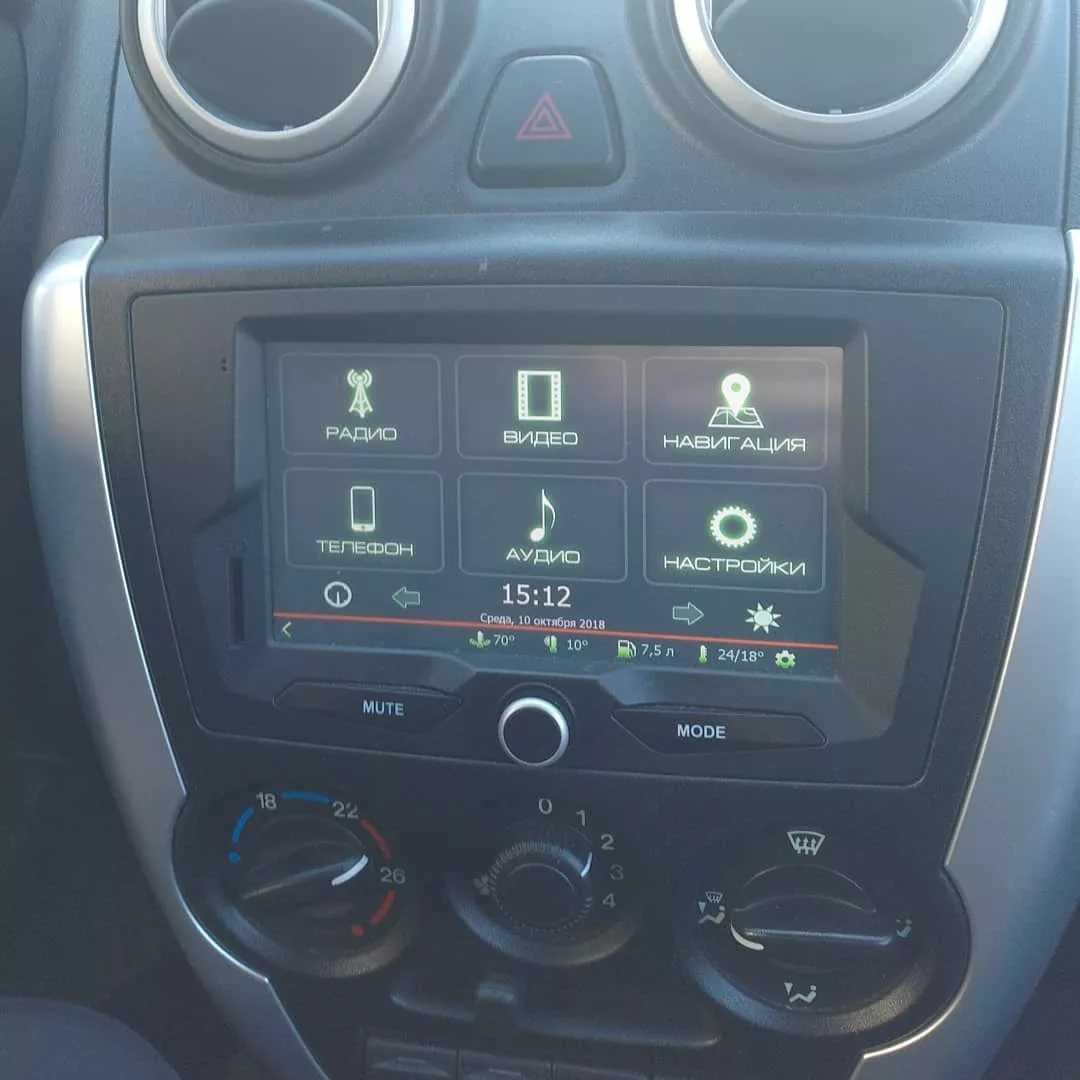

Чип-тюнинг системы мультимедиа

Если говорить о прошивке всех электронных систем Лады Калины, то не стоит забывать о мультимедиа, которая тоже может подвергаться тюнингу. Прошивку ММС Лады Калины делают с целью изменения внешнего вида меню и расширения ее возможностей. Отличается она от работы с двигателем тем, что ее можно выполнить самостоятельно в домашних условиях.

В этом случае понадобятся SDHC карта памяти и специальное программное обеспечение на компьютере, которое на эту флешку нужно перенести в разархивированном виде. Затем, следуя инструкциям по перепрошивке ММС (обычно они идут в комплекте с программой), выполнить последовательно все необходимые действия.

Что можно получить в результате модернизации:

более быстрые отклики на команды при нажатии на кнопки, а при наличии сенсорных экранов — более четкое попадание;
установка системы Bluetooth связи, что дает возможность проигрывать музыку не только при помощи USB-порта;
улучшенная работа USB-носителей — быстрый поиск и качественное воспроизведение записей;
встраивание навигационной системы, если таковой не прилагается в комплекте. ММС Лады Калина адаптирована под установку навигации.

Важно, что все изменения, вносимые программными установками в работу микросхем двигателя и ММС, могут легко отменяться. Для отмены прошивки двигателя во время работы специалисты сохраняют все начальные параметры в специальном резерве

При необходимости, если результат модернизации клиента не устраивает, можно вернуть все на свои места за такое же короткое время.

Гарантия качества

Работа мотора Лады Калины управляется бортовым компьютером, который в соответствии с показаниями датчиков, выбирает оптимальный режим в зависимости от того, какая программа в него заложена. Сама программа разрабатывается заводом-изготовителем. В случае с Калиной, сейчас вышла третья версия прошивки, которая значительно добавила динамики и уменьшила потери мощности движка во время работы кондиционера.

Однако ценители предпочитают прошивку Лада Калина от сторонних производителей программного обеспечения, так называемую прошивку двигателя Лада Калина. При этом появляется возможность существенно улучшить характеристики автомобиля без физической замены деталей и вложиться при этом в минимальную стоимость.

Основным отличием тюнинговой прошивки можно назвать увеличение динамики автомобиля на низких оборотах, при снижении расхода топлива. Особенно это заметно при движении по трассе. Кроме того, чип тюнинг Лада Калина 8 клапанов оптимизирует работу мотора на высоких скоростях.

Тип ЭБУ	Объём двигателя	Мощность до/после	Крутящий момент до/после	Цена руб.
Январь 7.2	1,6 8V	82/90	120/136	3000
Январь 7.2+	1,6 8V	82/90	120/136	3000
Bosch M7.9.7	1,6 8V	82/90	120/136	3000
Bosch M7.9.7+	1,6 8V	82/90	120/136	3000
М73	1,6 8V	82/90	120/136	3000
М74	1,6 8V	82/90	120/136	5000
М73	1,4 16V	89/98	127/144	4000

После того, как на ваш автомобиль устанавливается прошивка Калина 1.6 8кл, вы сможете ощутить следующие улучшения:

Автомобиль моментально реагирует на нажатие педали газа, более уверенно себя чувствует на низких оборотах.
Скорость можно легко разгонять, перескакивая через передачу, например, 1-3-5 передачи.
Движение по городу можно легко производить на 3 или 4 передаче.
На трассе становится актуальна пятая передача при не слишком высокой скорости (80 кмч).
Работающий кондиционер практически не режет мощность двигателя.
Работа двигателя на холостом ходу становится ровнее, тише.

На сегодняшний день наиболее актуальными прошивками можно считать чип тюнинг лада калина 1.4 и чип тюнинг лада калина 1.6 8кл, которые наиболее полно оптимизируют работу двигателя. Стоит отметить, что прошивка Калина 2 не решит всех проблем автомобиля, особенно, если он уже не новый. Но все же, за достаточно небольшую сумму вы сможете оживить движок своего стального друга, вдохнув в него новую жизнь и основательно добавив резвости.

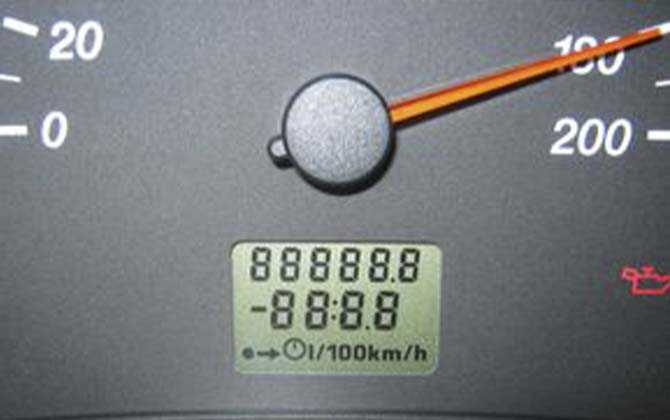

Тестирование щитка приборов

Узнать версию щитка приборов можно путем его самотестирования, во время которого в автоматическом режиме пройдет тест всех систем приборной доски с указанием ее модели и версии прошивки.

Тестирование щитка приборов проводим следующим образом:

1. На выключенном зажигании нажимаем клавишу сброса суточного пробега (небольшой штырек на щитке);

2. Включаем зажигание, удерживая клавишу сброса суточного пробега;

3. Пока стрелки ходят вверх и вниз отпускаем клавишу сброса суточного пробега и снова на кратковременно на нее нажимаем.

Как считать данные:

1. Первая строка — версия прошивки щитка приборов.

2. Вторая строка — модель щитка приборов.

Инструкция по прошивке приборной панели

Потребуется: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).

Устанавливаем софт HCS12 Programmer и USBDM driver X86 или X64 . Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).

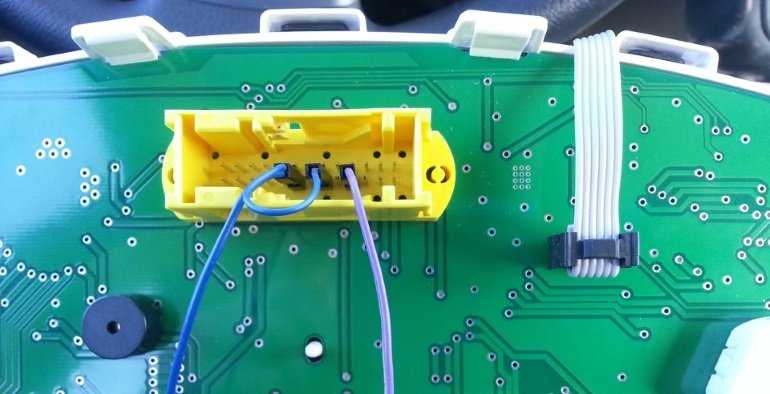

Подключаем к приборке:

снять панель приборов и заднюю крышку;
питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
минус на 17 контакт;
шлейф программатора (загорится лампа PWR).

Запускаем софт HCS12 Programmer и выполняем настройки:

На закладке Interface нажимаем detect, в окне появится USBDM-js16-001. Нижние галочки должны быть активированы;
На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload, выбираем чип HY-MC9S12HY64, выбираем Unsecure, выбираем EraseSelective и ставим галку Enable Sounds. (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).

Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!

Процесс прошивки панели приборов также показан на видео:

https://youtube.com/watch?v=qtRz6TYTK8w

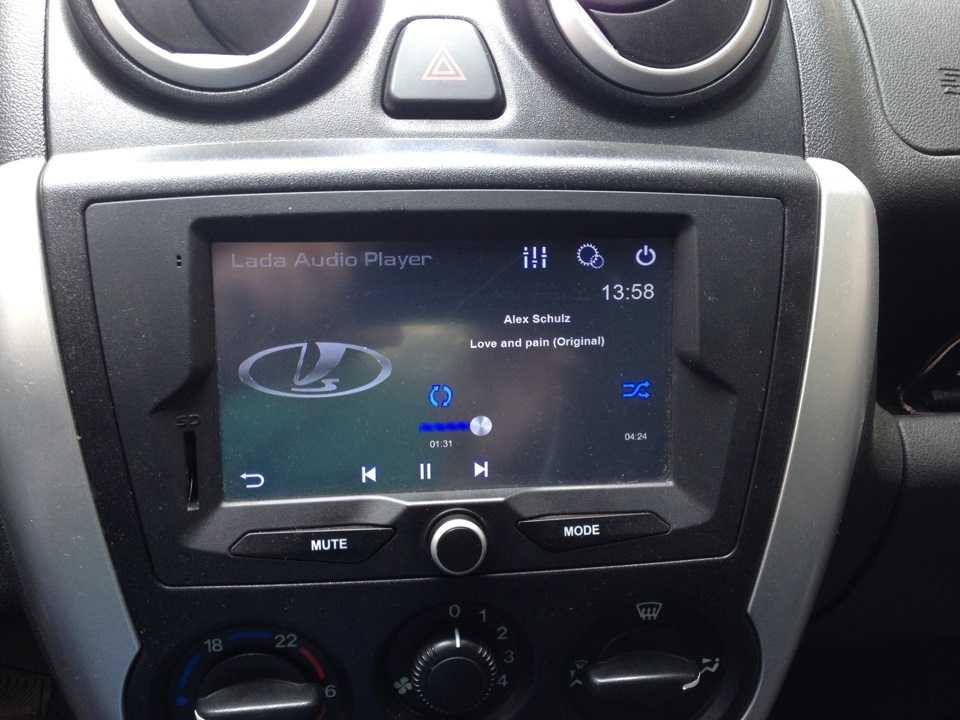

Прошивка магнитолы Калина 2 люкс

Несмотря на все свои достоинства, авто ММС Калины имеет и некоторые недостатки. Впрочем, избавиться от которых не представляет большого труда. Исправить и улучшить качество стандартного оборудования и дополнительно подключенных устройств (навигация, камеры заднего вида и т.д), можно пере прошив ОС.

Прошивка для магнитолы Лада Калина 2.

Для этого вам понадобиться карта SD объёмом пять (5) Гб отредактированная в ФАТ. В дальнейшем при необходимости допускается использование формата exFAT. Последовательность выполняемых операций следующая:

Копируем нужный вариант прошивки на флеш карту. Средний объем версии, составляет около четырех Гигобайт в FAT.
Переносим файлы из папки «FirmWare» в корневую папку SD карты.
Извлекаем флешку из USB.
Устанавливаем ее(SD карту) в USB разъем авто проигрывателя.
Перезагружаем ГУ длинным нажатием (не менее 15 секунд) на кнопку питания. В результате произойдет переустановка и ММС сама установиться в режим меню рабочего стола.
Не отключая проигрыватель, производим регулировку экрана (нажав сенсор «Recalibrate»). В конце обратного отсчета по времени, жмем на дисплей.
Перезагружаем магнитолу еще раз, но уже со вставленной флеш картой. В результате чего, происходит загрузка обновленного меню.

Производитель Калины, устанавливает на автомагнитолу одну из двух версий операционки. 32-ю или 35-ю. Изменить их на гибридную 38 версию, можно зарегистривавшись и бесплатно скачав этот вариант прошивки, на широко известном в кругу автолюбителей, интернет сайте 4pda.

В обще мировой практике, производители по мере появления новинок обновления операционых систем, публикуют информацию о них, на своих официальных сайтах.

К сожалению, Автоваз такой заботы о владельцах своих авто и оборудования, не предусматривает. Что в принципе и не вызывает никакого удивления у наших пользователей этой автомобильной марки.

В завершение видеоинструкция о том, как скачать прошивку магнитолы на Калину 2.

Тема конечно не нова, но может кому то будет полезна

К продолжению моего первго поста в БЖНаконец дождался я первой посылочки с Китая, первой окозалась SD карта

так необходимая для прошивки, конечно можно было ее просто купить и в магазине, но решил сэкономить.

По этому в воскресенье решено было прошить ММС.

Качаем файлы со всем известно сайтаРаспаковывывемСД карта кстати должна быть не более 4ГБ и отформатирована в FAT, иначе не чего не выйдет. Флэшка в данном случае не подходит

Копируем все на SD карту в итоге в ее корне должно получится что то вроде:

Включаем ММС втыкаем СД карту в разьем, нужно убедится что в USB не чего нет

Вызываем перезагрузку ММС делается это на включенной ММС продолжительным нажатием кнопки включение (секунд 15)

После того как на экране появятся моргающие точки можно отпускать, значит началась перезагрука устройства (кстати помогает при «Глюках» ММС в том плане если зависает или что то перестает работать типа тач скрина)

Дальше пойдет процесс установки

После копирования аппарат попросит откалибровать тач скрин

после калиброки пойдет счетчик 30 секунд, нужно просто тыкнуть в экран в любую область что бы сохранились настройки калибровки

После этого ОС предложить сделать резервную копию старой прошивки

Процесс занимает минуты 2 наверное.После чего ММС загрузится в штатную оболочку, жмем в меню настройка продолжительно и оп-па имеем новую оболочку

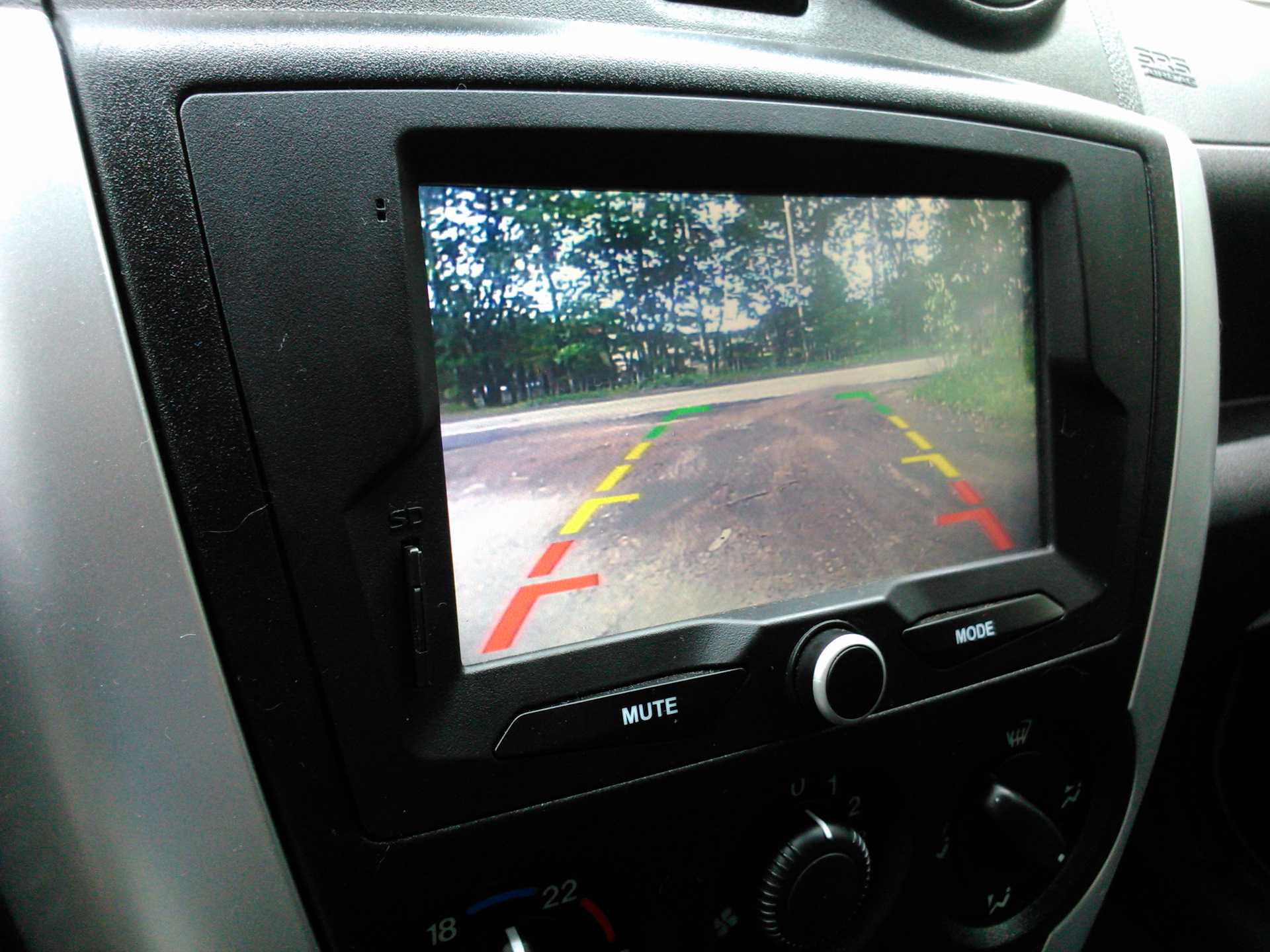

Итого: мы имеем оболочку которая может переключатся на рабочий стол WIN CE, в штатную оболочку, ворд, калькулятор, программу по работе с ЮСБ Модемами, навигацию, программу для рабты с камерой заднего хода и еще вякие ништяки компьютерного мира включая браузер.

P.S. Да кстати если нажать в обновленной оболочке кнопку инфо, то справа внизу экрана будет отображатся температура ОЖ и количество топлива в баке, что тоже бывает весьма полезно

По навигации будет отедльный пост когда я наконец дождусь gps приемник и usb hub с wi-fi адаптером

Штатная магнитола Калины-2 Норма, кнопки + текстовый экран, а ещё – видео с её обзором

Освоив выпуск «Лады Гранты» в кузове «лифтбек», в комплектациях автомобилей «Норма+» ВАЗ начал поставлять штатную магнитолу (не сенсорную).

Сразу отметим, что предназначенные для «Калины-2» и «Гранты» магнитолы выглядят одинаково, но их крепление различается, так что, эти устройства взаимозаменяемыми не являются.

Забегая вперёд, скажем, что обзор, сделанный владельцем авто с подобной магнитолой, у нас представлен на видео. А сейчас поговорим о том, что именно ВАЗ предлагает сегодня владельцам «Калин» и «Грант» в комплектации «Норма+».

Пара слов о магнитоле «нормальной Калины-2»

При взгляде на «девайс», который АвтоВАЗ обозначает цифрами 2190-7900010-40, сразу становится понятно, что установить такой аппарат в стандартный отсек 1DIN не получится. Автомобили ВАЗ в комплектациях «Норма» с завода идут с пустым отсеком (его высота равна 1DIN), а в «Норме+» магнитола занимает всю центральную часть консоли.

То есть, выбор у владельца такой: можно установить штатную магнитолу ВАЗ, но тогда исчезнет удобная для использования полочка, а можно поискать и установить агрегат стандартной высоты. В отсек высотой 1DIN вазовская магнитола… не помещается.

Сенсорного экрана на ней нет, зато, под «крутилкой» размещён целый массив из пластиковых кнопок.

Кнопочная магнитола ВАЗ для Калины-2

Такую магнитолу, как мы видим на фото, можно будет обнаружить и в единственной комплектации «Калины Кросс». От магнитолы «Гранты» рассматриваемый «девайс» отличается наличием рамки с отверстиями.

Ходили слухи о выпуске специфичных агрегатов, предназначенных только для кроссоверов, но в результате всё оказалось проще – ВАЗ всегда заказывал магнитолы у «Итэлмы», и данная традиция была продолжена.

Прежде всего, скажем, что основной задачей встраиваемой магнитолы является воспроизведение музыки. Для этого в ней предусмотрено наличие двух аппаратных портов (USB, SD), размещённых на передней панели.

Станции радиоприёмника можно переключать нижними кнопками, а функции Bluetooth-гарнитуры аппарат тоже выполнять может – недаром здесь есть кнопки «Приём» и «Отбой».

Мощность усилителя является стандартной, число каналов равно четырём.

Советы будущим и настоящим владельцам кнопочных магнитол ВАЗ

Выпуска штатных вазовских «девайсов», лишённых дорогущего «сенсора», ожидали давно. Ещё в первой половине года нам рассказывали о том, что подобный агрегат должен появиться осенью.

Как видим, ВАЗ постеснялся встраивать в магнитолу графический дисплей, а вся информация на экране отображается стандартными символами. Единственный доступный цвет подсветки – изумрудный (в кроссоверах этих цветов будет больше).

Устройство получилось из разряда «включаем и слушаем», а в режиме ожидания дисплей отображает время.

То, что изготовитель размесил порт USB прямо на мордочке магнитолы – это неплохо. Теперь у владельцев появилась возможность быстро подключить USB-накопитель, а можно использовать штатный порт в качестве источника питания.

Старая панель приборов

На моделях транспортного средства до 2014 года просмотреть на приборной доске температуру не удастся в любом случае

А, если обращать внимание только на лампочку перегрева, то, когда она загорится, спасать двигатель может быть поздно

В этом случае поможет установка специального индикатора температуры двигателя. Однако сперва нужно понять, что означают значения бортового компьютера на панели, чтобы разобраться в проблеме.

Значения бортового компьютера на панели

Производитель говорит, что можно ездить на не прогретом двигателя. Хотя это чревато капитальным ремонтом не только для мотора, но и для автоматической коробки передач. Если же прогревать мотор, то в жарких регионах можно не понять, когда двигатель прогреется до 80 градусов, и температура скакнет выше положенной. А когда мотор закипит, то будет поздно махать руками.

Так как узнать, что градусы нагрева в двигателе достигли своего апогея. На этот случай опытные механики предлагают установку специального индикатора температуры двигателя.

Установка отдельного индикатора температуры двигателя

Подобный индикатор температуры двигателя устанавливается в любое свободное отверстие в салоне машины. Сама процедура установки не занимает много времени.

Теперь можно приступать к процедуре:

Демонтировать накладку на панели.
Так как масса АКБ уже отключена, то переходят к процедуре открытия крышки бардачка.
Находят диагностический разъем и вытаскивают его.
Затем на место заглушки ставят индикатор температуры и подсоединяют провода.
Другой конец проводов подсоединяют к диагностическому разъему и зажимают их.

Теперь можно включать питание авто на аккумуляторной батарее и заводить машину. Индикатор градусов нагрева двигателя должен включиться и указать комбинацию из цифр, обозначающую градусы по Цельсию.

Просмотр температуры при помощи смартфона или планшета

На современных Лада Гранта или Калина можно просмотреть температуру с помощью смартфона или планшета. Только, чтобы выполнить эту процедуру, автовладельцу нужно будет купить специальный кабель.

Этот кабель работает посредством Bluetooth. Еще нужно будет скачать специальную программу на телефон с операционной системой Андроид. С помощью ее станет возможным просмотреть градусы нагрева двигателя.

Процесс подключения следующий:

Отключить питание.
Вытащить диагностический разъем.
Вставить в него и закрепить диагностический кабель.
Программа, которую нужно скачать называется «Torque».
Теперь следует завести мотор и включить утилиту на телефоне.
На мониторе появится надпись, извещающая вас оп температуре двигателя на данный момент.

Теперь вы знаете, как просмотреть сколько градусов на вашем двигателе на старых панелях Лада Гранта, выпущенных до 2014 года. Давайте глянем, что можно сделать с новыми Лада Гранта или Калина.

Версии прошивок панелей приборов Лада Гранта и Калина 2

Комплектация	Версия прошивки	ДТНВ*	ДТОЖ*	Что нужно для прошивки	Примечание
Гранта Стандарт	015	Нет	Нет	Менять дисплей и работа паяльником	Старая плата
029-040	Нет	Нет	Менять дисплей и работа паяльником	Обновленная плата
Гранта Норма

053, 060, 076, 087
Нет
Нет
Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076
090, 091
Да
Нет
Подходит 092 и 009 или 012 от Калины

092-095
Да
Да

Гранта Люкс
032, 038, 042
Да
Нет
Подходит прошивка 046

046
Да
Да
Показывает номер передачи

047
Да
Да

Калина Норма
007
Да
Нет
Подходит прошивка 009 или 012

014
Да
Да
Добавлен вклвыкл звукового сопровождения переключения передач

Калина Люкс
009
Да
Да
Подходит прошивка 012

012
Да
Да
Показывает номер передачи

014
Да
Да

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов, ссылки достуны для пользователей сайта):

2190-50 — Чтобы скачать файлы нужно авторизироваться на сайте
2192-50 (ПО 1.9) — Чтобы скачать файлы нужно авторизироваться на сайте
2190-00-029 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-060 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-076 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-087 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-090(АТ) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219020-091 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-096 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219040-046 — Чтобы скачать файлы нужно авторизироваться на сайте
219040-047 — Чтобы скачать файлы нужно авторизироваться на сайте
2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219220-014 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-006 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219240-007 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-009 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-012 — Чтобы скачать файлы нужно авторизироваться на сайте
219240-014 — Чтобы скачать файлы нужно авторизироваться на сайте
219250-2.5 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
219020-092_for_076 — Чтобы скачать файлы нужно авторизироваться на сайте
219020-092 — Чтобы скачать файлы нужно авторизироваться на сайте ( автор )
2190-3801010-50 ПО: 7.1 — Чтобы скачать файлы нужно авторизироваться на сайте
