Когда менять приводные ремни

Полезные советы по замене ремня ГРМ

Расскажу об основных ошибках, которые совершают неопытные автолюбители при замене ремня ГРМ.

Метки

Важно правильно выставить метки на шкиве коленвала и распредвала. Некоторые автовладельцы даже не знают, где они расположены, особенно если на моторе много грязи

Если метки выставить неправильно, то привод ГРМ перескочит на несколько зубьев, что приведёт к нестабильной работе двигателя, либо вы вообще не сможете завести автомобиль.

Натяжение привода. Ремень должен быть натянут правильно. На практике неопытные автовладельцы часто сильно перетягивают его, что ведёт к его обрыву. Но если привод будет натянут слабо, то при увеличении оборотов двигателя резиновое кольцо может соскочить. Как понять, что привод натянут правильно? Надо повернуть длинную часть ремня под прямым углом. Привод не должен поворачиваться слишком туго или очень легко.

Замена комплекта ремня ГРМ. Слишком экономные автовладельцы не хотят тратить деньги на замену сопутствующих деталей, входящих в комплект ремня. Слишком экономные водители меняют только привод ГРМ, который и так стоит недорого, а натяжной ролик не меняют. В итоге на старый ролик будет оказываться сильное давление новым ремнём. Ролик может заклинить и резиновое кольцо из-за этого порвётся.

Если вы решите поменять привод в автосервисе, то это в среднем обойдётся 4-5 тыс. руб. (за работу) + 2-5 тыс. руб. (за ремень). В некоторых случаях цена ремонта может доходить до 30 тыс. руб. и более.

Надо ли менять водяную помпу вместе с приводом ГРМ? Можно, но необязательно. Если в вашем авто привод задействует водяную помпу, то её стоит заменить. Это поможет в будущем сэкономить время и деньги. Если при замене ремня ГРМ придётся демонтировать помпу, то лучше её поменять вместе с ремнём (чтобы сэкономить деньги на ремонте). А если помпа стоит в другом месте и на ней отсутствуют признаки износа, то её менять нет смысла.

Надо ли менять сальники на водяной помпе, распредвале и коленвале? Если присутствуют подтекания, то ответ – да. Лучше всего их поменять одновременно с приводом ГРМ. Если подтёков нет, то решение о замене принимайте самостоятельно.

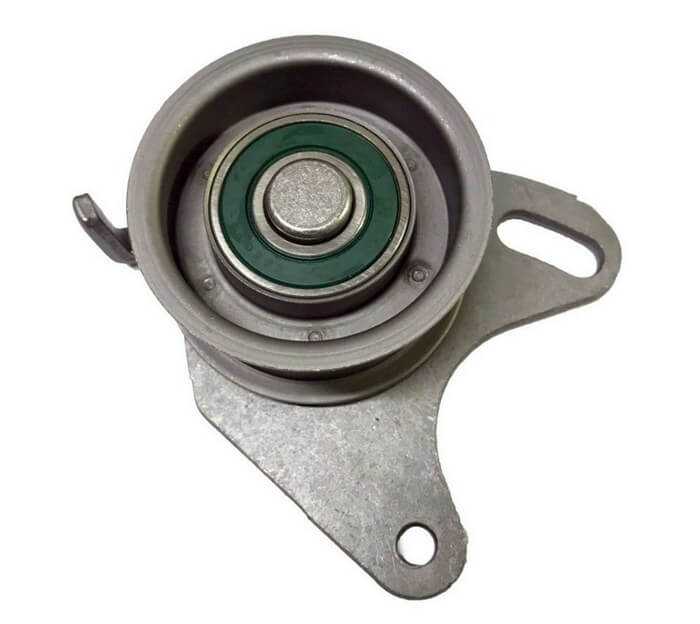

Необходимо ли менять натягивающий ролик и «ленивец»? Если вид этих деталей изношенный, то замените их. «Ленивец» служит для вспомогательной опоры для натяжения привода ГРМ. А пружинные или гидравлические ролики натягивают привод ГРМ. Поэтому решение надо принимать, исходя из того, нормально ли они выполняют своё дело.

Надо ли менять ремень, если визуально он не изношен? Материал для изготовления приводов применяется очень прочный, поэтому трещины визуально можно не заметить. Износ привода можно определить при помощи специальных приборов, которые измеряют реальный износ рёбер резинового кольца. Рекомендовано проверять состояние ремня и натяжителя при каждой замене масла.

Установка

Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.

  1. Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
  2. Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
  3. Поставьте на место шкив, если не потребовалась его замена.
  4. Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
  5. Убедитесь, что отсутствуют провисания.
  6. Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
  7. Подтяните натяжной ролик, используя специальный ключ.
  8. При отсутствии такового ключа используйте простой ключ и отвертку.
  9. Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
  10. Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
  11. Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Трещина на ремешке

Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

  • торцевые головки на 10, 15 и 17;
  • накидной или рожковый ключ на 17;
  • большая плоская отвёртка;
  • ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

  1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
  2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
  3. Отключается фишка датчика коленвала.
  4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
  5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
  6. При заблокированном шкиве откручивается гайка генератора.
  7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
  8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
  9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

  1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
  2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
  3. Ремень натягивается, гайка натяжного ролика закручивается.
  4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Замена ремня ГРМ

Снимаем ремень привода генератора (см. «Проверка состояния и замена ремня привода генератора»).

1. Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора, до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

2. Снимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

3. Убеждаемся,  что риска на маховике расположена напротив прорези шкалы.

4. Фиксируем коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Удерживая отвертку, головкой на 17 отворачиваем болт крепления шкив привода генератора.

5. Снимаем шкив привода генератора

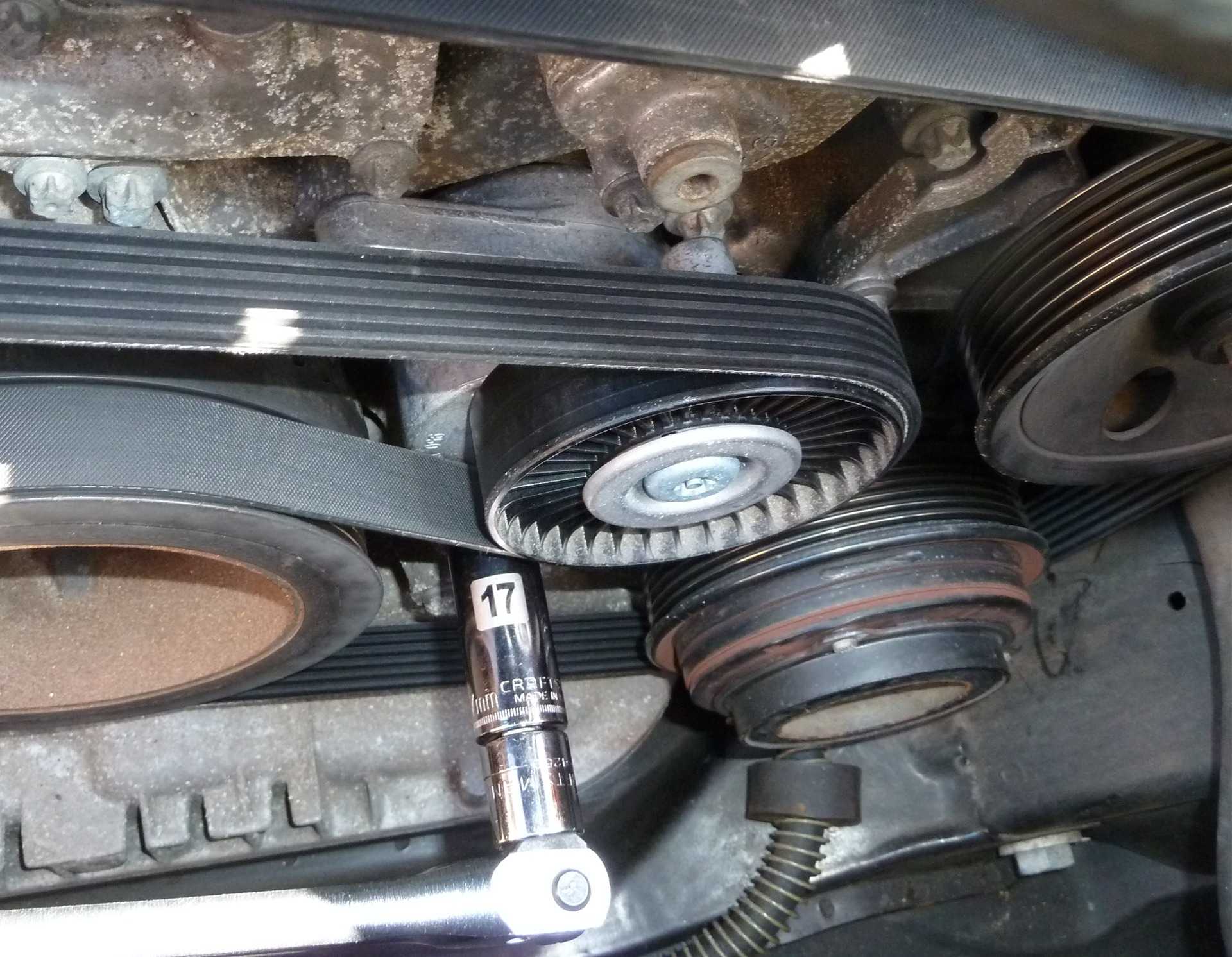

6. Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик в такое положение, при котором ремень будет максимально ослаблен.

Снимаем ремень привода ГРМ

7. Для снятия натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки (под роликом установлена шайба).

Ролик должен вращаться бесшумно, равномерно.

Иначе заменяем ролик.

Устанавливаем ремень привода ГРМ в обратной последовательности.

Надеваем ремень на зубчатый шкив коленчатого вала.

Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее на натяжной ролик, а переднюю надеваем на шкив распределительного вала.

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива.

Слегка натягиваем ремень, поворачивая натяжной ролик против часовой стрелки.

Заворачиваем на место болт крепления шкива привода генератора и проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.

При установке и проверке натяжения ремня запрещается проворачивать коленчатый вал за болт крепления шкива распределительного вала.

Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совпадению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Если метки не совпадают, повторяем операцию по установке ремня.

Регулируем натяжение ремня.

Когда проверять ремень ГРМ?

Здесь всё напрямую зависит от конкретной модели и как именно этот автомобиль эксплуатироваться. Расскажу о важных правилах, когда надо проверять ремень ГРМ.

Важный совет: если авто ещё на гарантии, то можете не думать об износе ремня ГРМ. Но тут есть проблема в том, что на сальники дают очень маленькую гарантию. Например, если сальник распределительного вала «потечёт», то привод будет всё время «заливаться» маслом. В итоге привод быстро выйдет из строя и придётся производить серьёзный ремонт гарантийной машины.

Судя по реальному опыту ремни, не выдерживают заявленный ресурс, особенно это касается отечественных автомобилей ВАЗ. Рекомендовано осматривать привод ГРМ на каждом ТО (уже со второго). Что касается зарубежных марок, привод уже надо осматривать при достижении 50% заявленного ресурса (отмечу, что у некоторых моделей он составляет 60 тыс. км, а у других – 120 тыс. км).

Самый первый ремень ГРМ, который был установлен при изготовлении авто на конвейере (кроме ВАЗа) работает дольше всего. Это связано с тем, что износ шкивов здесь очень мал. Отсюда следует вывод, что при установке нового ремня необходимо время от времени проверять состояние шкивов, по которым «ходит» привод.

После осуществления замены ремня ГРМ рекомендовано его проверить через некоторое время. Это исключит вероятность подделки, ослабленного натяжения и некорректной приработки детали

Очень важно прислушиваться к звукам, которые идут от ременного привода.

Даже если автомобиль эксплуатируется редко, привод ГРМ всё равно стареет. Как правило, он служит примерно 6 лет, поэтому после 4 лет его состояние надо осматривать хотя бы раз в год.

После поездок в условиях сильной влажности или жидкой грязи следует внимательно проверить ременный привод

Грязь может легко попасть под защиту ремня.

Для самостоятельного осмотра ремня рекомендуется ознакомиться с инструкциями на автомобильных форумах. Например, в некоторых моделях легко провести осмотр детали, а в других имеется специальное окошко для просмотра, спрятанное за заглушкой.


Фото: как выглядит изношенный ремень ГРМ

Как определить качество ремня ГРМ? Вот явные признаки поддельного или критично изношенного ремня ГРМ:

  • Гладкая сторона изделия потёрта и наблюдаются прижоговые следы.
  • Трещины на ремне ГРМ на любой из сторон.
  • Зубья изделия стёрты или подрезаны.
  • Имеются повреждения на наружных краях.

Если имеется хотя бы один из этих признаков, то привод подлежит срочной замене. А если имеются небольшие следы износа, то можно не сильно переживать про обрыв резинового кольца. В ремне присутствует некоторая металлическая основа, которая может выдержать экстремальные нагрузки. Беспокоиться следует в тех случаях, когда при работе мотора появляется посторонний шум из области нахождения ремня ГРМ.

Если авто имеет старое, то надо почаще проверять состояние ремня ГРМ. Отмечу тот факт, что если часто менять его, а шестерни нет, то скорость износа новых ремней будет возрастать.

Может ли гореть лампочка, указывающая на проблему ремня ГРМ и дополнительных деталей? Как правило, этот датчик на приборной панели может гореть из-за проблем в тормозной системе, коробке передач, бензонасосе, форсунках, свечах зажигания и многих других. Если в автомобиле установлен датчик положения распределительного вала, а привод ГРМ перескочил на несколько зубьев, либо привод ослаб, то тогда лампочка может загореться.

Правильный выбор ремня ГРМ

при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

Не экономить и не покупать самые дешевые ремни (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.

Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя. Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же

Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.

На ощупь ремень должен быть гладким и без шероховатостей, а также не должен иметь мелких выбоин и пор

Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.
Важным свойством ремня ГРМ является его эластичность. Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).
Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии. Они должны находиться на тыльной (гладкой) стороне ремня.

На рынке автомобильных запчастей продается большое количество подделок. Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких производителей как «Bosch» и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.
Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно.

Выбираем ремень ГРМ, ролики и помпу для Гранты 1,6

Мы уже упоминали о том, что на двигатель ВАЗ 21124 с завода устанавливается ремень Gates GD380 QF с количеством зубьев 137, шириной 22 мм. Эти параметры должны неукоснительно соблюдаться при выборе нового ремня. Кроме ремня, будет необходимо купить два ролика, натяжной и обводной, но чаще всего все это хозяйство продается комплектом. Gates считается одним из лучших вариантов, цена комплекта (K015631XS) в районе $130. При этом огромная вероятность купить подделку.

Мы уже говорили о поддельных ремнях ГРМ и как отличить подделку от оригинала, об этом можно прочитать здесь. В случае с комплектами для двигателя ВАЗ 21127 или 21126, обстановка еще жестче, поскольку товар пользуется огромным спросом. Вот подборка фото с оригинальными и поддельными роликами и ремнями. Она поможет отделить котлеты от мух.

Это подделка. Оригинал не упаковывают в пакеты
Здесь подделка снизу. А сразу и не скажешь, китайская копия выглядит привлекательнее


Подделка снизу. Фирменные ремни никогда не маркируют после порезки, поэтому на них надписи всегда обрезаны и повторяются циклично
Здесь все подделки слева. В принципе, это и так заметно, поддельные ролики определяются проще

Выбираем комплект ГРМ для ВАЗ 21127 на Гранту

Кроме фирмы Гейтс, ремни выпускает еще масса компаний, заводов и заводиков. Все эти ремни ролики вроде бы сертифицированы, но опять же гарантировать оригинальность комплекта не может никто. Необходимо ориентироваться в каждом конкретном случае. Так вот, для 16-клапанного двигателя Приоры, кроме комплекта Gates K015631XS, чаще всего публика выбирает:

  • Optibelt ZRK1593, немецкая контора, хорошее качество и на $50 дешевле оригинала;
  • ВАЗ также пакует в свои коробки комплекты ремней и пишет на них каталожный номер 21126-1006040-86, доверять им мы бы не стали, но если не подделка, то такой комплект отходит до 30-40 тысяч;
  • хорошо отзываются о комплектах Bosch 1987949662;
  • очень хорошие отзывы о ремнях Contitech CT1137, состав ремня стандартный, но Continental уверяет, что в состав ремня входят полиамидные ткани и другие непонятные простому обывателю материалы, за это просят около $180;
  • самые дешевые — балаковские ремни и ролики БРТ, слишком переоценивать их достоинства мы бы не стали, но на крайний случай они способны продержаться до 20 000 км пробега.

Как понять, что нужно менять ремень ГРМ

Расскажу про самые распространённые признаки замены ремня ГРМ.

Возраст ременного привода. В большинстве случаев срок эксплуатации ремня ГРМ определяется только пробегом транспортного средства

Но здесь важно понимать, что возраст детали тоже имеет значение. Если ремню 4-5 лет и более при небольшом пробеге, то эластичность детали ухудшается, и он покрывается трещинами
Поэтому тем автолюбителям, которые редко пользуются своей машиной, на эту деталь надо обратить особое внимание

Также очень рекомендую при покупке б/у автомобиля сразу менять ременной привод и ряд других деталей.

Неуверенный запуск мотора, падение его мощности
При высоком износе или слабом натяжении ремень может перескочить на несколько зубьев. В итоге ухудшится работа зажигания: топливо будет загораться раньше или позже, чем это необходимо. Это приведёт к затруднённому пуску ДВС, к сложному набору скорости автомобиля, появлению ощутимых вибраций в области мотора. Машина будет долгое время работать в неправильном режиме, что приведёт к самым разным неисправностям.

Появление дыма в выхлопной трубе. Это происходит из-за неполного сгорания топливной смеси в двигателе. Некоторая часть бензина будет поступать в систему выпуска, а это приведёт к увеличению температуры. Катализатор будет плавиться и разрушаться. Такая неисправность выявляется при визуальном осмотре: если выхлопная система при работе хлопает или идёт чёрный дым, то это указывает не неполное сгорание топлива или его переобогащение. Провисший привод ГРМ может быть виновником этой серьёзной неисправности.

Появление щелчков. При износе ремня ГРМ он начинает растрескиваться. При работе мотора появляются тикающие, щёлкающие звуки, которые идут из-под капотного пространства. Отмечу тот факт, что чем выше обороты мотора, тем чаще слышны эти звуки. Также щелчки и клацанье могут издавать водяная помпа или заклинившийся подшипник натяжного ролика.

Наличие подтеканий. При появлении масляных подтёках или течи иной жидкости под кожух ремня ГРМ, эти жидкости могут проникнуть на привод. Масло может течь из-под старого сальника коленвала, а охлаждающая жидкость из-за негерметичных стыков или шкива водяной помпы. Привод ГРМ будет изнашиваться всё сильнее (отслаиваться из-за воздействия влаги), что может привести к перескакиванию зубьев. А если в масло попадёт пыль, то зубья начнут изнашиваться гораздо быстрее. При износе шкива по зубьям будет неправильно перераспределяться нагрузка. В итоге у оснований зубьев появятся трещины, которые могут спровоцировать их отрыв. Рекомендовано заменить привод ГРМ и шкив.

Трещины на ремне ГРМ. Если у вас есть свободный доступ к приводу, то можно следующим способом осмотреть привод на наличие потёртостей или трещин. Поставьте авто на передачу, вывесите одно колесо, выверните свечи. При помощи рук плавно прокрутите коленвал, одновременно смотря на ремень ГРМ. Если вы заметили даже небольшие признаки его износа (даже если до регламентируемой замены далеко), следует незамедлительно его заменить. Скажу сразу, что 50% авторынка имеет поддельные ремни, поэтому после замены надо периодически проверять привод на наличие износа. К сожалению, визуально невозможно 100% понять степень износа. Даже если привод выглядит, как новенький, он тоже может порваться в любой момент.

Мотор не заводится, но стартер крутит. Это серьёзный признак поломки, означающий, что привод ГРМ порвался. При попытке завести мотор стартер будет работать, а двигатель будет «молчать». Это может означать, что отсутствует воспламенение топливной смеси в цилиндрах из-за загиба клапанов при их столкновении с поршнями. Здесь придётся полностью менять мотор, либо пытаться починить его в автосервисе. Ремонт потребует серьёзной суммы. Если же мотор не сломается, даже при обрыве ремня, то автомобиль не сможет сдвинуться с места – придётся вызывать автоэвакуатор до доставки в станцию технического обслуживания.

Официальный или неофициальный ремень покупать?

Самым безопасным способом приобрести качественный ремень ГРМ будет покупка в официальном сервисе. В качестве дополнительного бонуса очень часто установку произведут там же. К сожалению, данный вариант оказывается на поверку еще и самым накладным.

Здесь важно знать, что среди официальных сервисов имеется практика указывать запчасть в каталоге под брендом производителя машины, а не самой детали. Взять в качестве примера фирменные ремни ГРМ для автомобилей Chevrolet и Opel

В независимости от реального производителя детали, предлагаться он станет под маркой GM, хотя произведена запчасть на самом деле будет на заводах Gates.

С подобной ситуацией сталкивался практически каждый автовладелец. Как проверить ремень ГРМ? Достаточно хоть раз снять деталь самостоятельно и посмотреть на ней маркировку: по каталогам она произведена GM, Audi и т. п., а вот по маркировке, например, Contitech.

Минус подобного подхода становится виден, если сравнить цену с той же моделью под своим брендом на рынке. Как правило, разница с сервисом оказывается примерно в 1,5 раза. При этом в качестве нет совершенно никакой разницы. Именно поэтому сложно сказать, сколько стоит ремень ГРМ – все зависит от производителя.

Однако некоторые водители придерживаются альтернативного мнения: они считают, что для оригинальных запчастей берется исключительно лучшая продукция того или иного производителя, а все остальное поступает в открытую продажу в виде своеобразной «уценки».

Практика показывает, что оригинальные и неоригинальные ремни ГРМ служат примерно поровну. Таким образом, достаточно будет узнать заводскую модель детали, чтобы после приобретать ее уже сразу и не переплачивать в сервисе.

Единственный момент: покупать нужно обязательно у проверенного дилера, так как в противном случае велик риск нарваться на низкокачественную подделку. Как следствие – обрыв ремня ГРМ может произойти куда раньше с куда большей вероятностью.

Итак, какой ремень ГРМ лучше? Предназначенный именно для вашего автомобиля и купленный у надежного поставщика.

Процедура замены

Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.

Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.

Далее, независимо от типа мотора, следует сделать:

  • Сорвать колёсные болты переднего колеса с правой стороны машины.
  • Поднять кузов домкратом, установить подставку, снять колесо.
  • Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
  • Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

Пробка на фиксатор ВМТ

  • Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
  • Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
  • Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
  • Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

Защитная крышка на двигателе К7М

  • Ставят на место с проставкой болт шкива на коленвал.
  • После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

МОТ 1489

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение

Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ

Ещё раз проверяют совпадение установочных меток в приводе ГРМ

В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.

  • Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
  • Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
  • Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.

Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.

Далее собирают всё в порядке, обратном разборке.

После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

   Метки

Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.

Метка коленвала

Метка распредвала

Самостоятельная замена детали

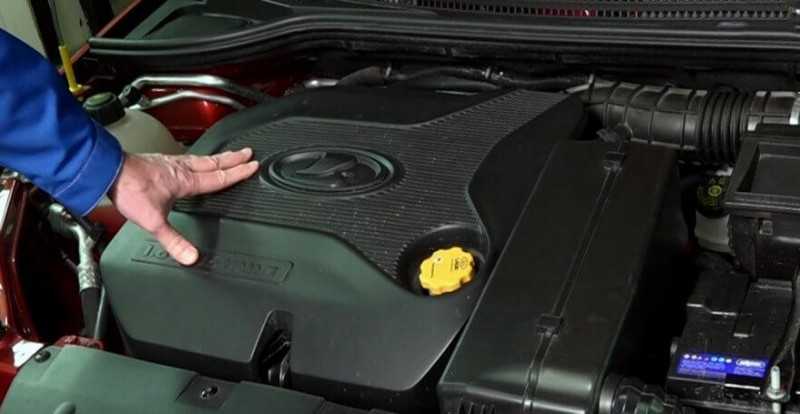

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

  • подъемник или смотровая яма,
  • дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

  • торцевой гаечный ключ на 10, 13, 15 и 17 мм;
  • накидной ключ на 17 мм;
  • шестигранный ключ размером 5 мм;
  • головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
  • гидравлический или механический домкрат;
  • комплект отверток с плоским жалом;
  • оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
  • монтажная лопатка.

Подготовка автомобиля

  • Открыть капот автомашины и снять декоративную пластиковую крышку.
  • Снять защитный подкрылок, установленный в арке правого переднего крыла.
  • Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
  • Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
  • Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
  • Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
  • Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

  • Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
  • Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

  1. Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
  2. Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
  3. Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.
  4. Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
  5. Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
  6. Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
  7. Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
