Установка ограничителей от Форд Фокус 3

Для работы потребуются следующие инструменты:

  1. Вороток;
  2. Бита Torx Т20;
  3. Бита Torx Т40;
  4. Пластиковая лопатка для демонтажа компонентов обивки – если таковой нет, можно воспользоваться тонкой отверткой, предварительно подложив под нее ткань, чтобы не повредить компоненты дверной карты и лкп.
  5. Головка на 10.

Для начала требуется снять дверные карты. Сперва пластиковой лопаткой снимаются все компоненты, которые закрывают доступ к болтам. Работать нужно аккуратно, чтобы не обломать защелки. Далее выкручиваются крепежные болты битой Torx Т20. На этом все – остается только отщелкнуть карту, которая по контуру крепится пистонами

При этом важно не сломать ручку открывания дверей, а также отключить штекера на электрические стеклоподъемники. Затем нужно снять изоляционный материал, наклеенный на дверь, чтобы получить доступ внутрь

Следующим шагом станет демонтаж непосредственно ограничителя. К кузову он прикручен одним болтом Torx Т40, а к двери парой болтов, для выкручивания которых потребуется головка на 10. Когда болты откручены, остается только вынуть ограничитель, но делать это необходимо аккуратно, так как можно потерять шайбы на шпильках (в местах крепления элемента к двери). Кроме того, после снятия ограничителя с двери Весты, нужно следить, чтобы дверь не открылась дальше положенного, что особенно актуально для передних дверей. В противном случае можно смять кромку и повредить ЛКП.

Наглядно процесс снятия обивки и самого ограничителя двери с Лада Веста продемонстрирован в видео

Установить ограничители от Фокуса 3 в Весту несложно, но есть один момент. Во время монтажа начинают сказываться те 2 мм разницы между шпильками, которые упоминались ранее. По этой причине ограничитель не устанавливается. Решить проблему можно двумя путями:

  1. Работа с отверстиями – нужно аккуратно рассверлить посадочные места дрелью или расточить их напильником, чтобы элемент стал, как нужно.
  2. Корректировка шпилек – она заключается в необходимости немного подогнуть шпильки внутрь, чтобы они свободно вошли в отверстия.

Как показывает практика, лучше все же расточить посадочные места. Да, это дольше, но гораздо надежнее. Причина в том, что шпильки на ограничителе каленые, поэтому, если перегнуть их больше, чем требуется, их можно выломать и ограничитель придется выбросить. Кроме того, перед установкой нужно на сами шпильки одеть толстые шайбы или гайки. Это необходимо, так как длина шпилек элемента от Фокуса на несколько миллиметров больше, чем у таковых на Весте.

Подкладываем гайки на шпильки.

Если этого не сделать, функциональность компонента не пострадает, однако в конце хода останавливать двери будет уже не запчасть от Форда, а заводской дополнительный ограничитель. Как следствие, с него очень быстро слезет краска и на месте контакта появится коррозия.

Когда ограничители будут установлены, можно собирать двери в обратном порядке.

Установленный на Лада Веста ограничитель от Форд Фокус 3.

Ограничители от Форд Фокус 3

Сперва эти компоненты нужно купить. Приобрести ограничители задних дверей Форд Фокус 3 можно как в автомагазине, так и заказать их через интернет. Артикул для оформления заказа – 1726441. Что касается площадок, где можно совершить покупку, то наиболее популярные, а также цены на них, представлены в списке:

  1. https://www.autodoc.ru/part/ford—525/1726441/ — 1229 рублей;
  2. https://plentycar.ru/autopart/3962321 – 1520 рублей;
  3. https://4mycar.ru/parts/FORD/1726441 – 1232 рубля;
  4. https://www.port3.ru/info/FORD/1726441 – 1435 рублей;
  5. http://autoprime.pro/ru/goods_info/?brand=FORD&number=1726441 – 1334 рубля.

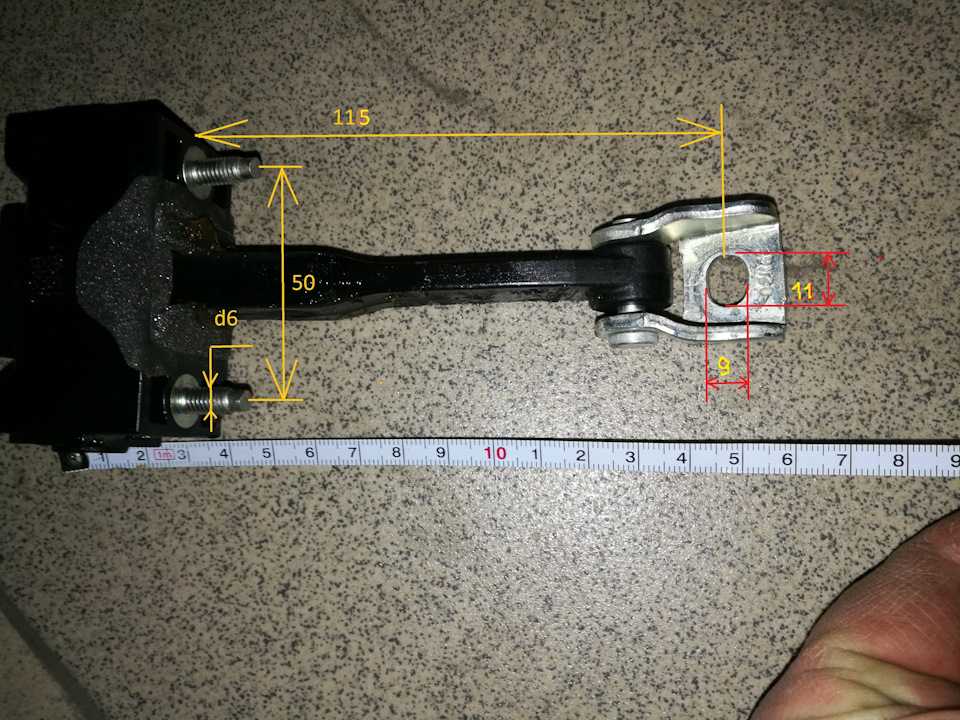

Параметры ограничителей Весты.

Немаловажен и момент покупки именно ограничителей задних дверей Фокуса 3, так как они почти такие же, как и на Весте. В данном случае есть два главных критерия:

  1. Расстояние между осями шпилек. На штатных ограничителях дверей Лада Веста оно равно 50 мм, тогда как на элементах для задних дверей Фокуса 3 этот показатель составляет 52 мм.
  2. Длина самого ограничителя в полностью открытом состоянии – от корпуса компонента до центра крепежного отверстия, через которое ограничитель болтом Torx Т40 фиксируется к кузову. Для Лада Веста это 115 мм, тогда как для Фокуса 3 – 116-117 мм.

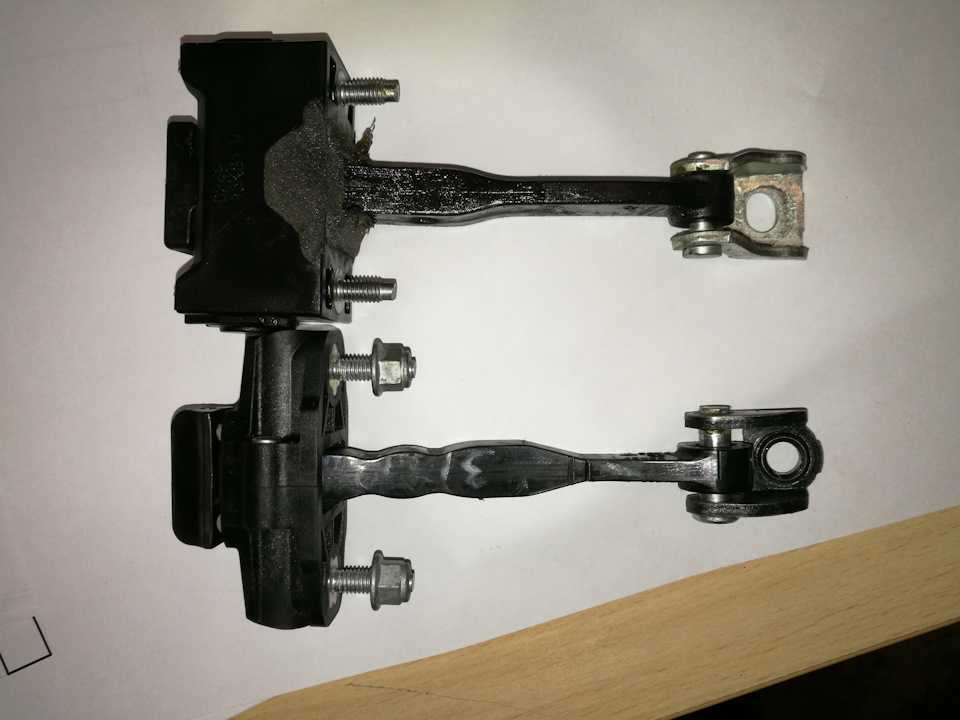

Сравнение ограничителей Лада Веста и Форд Фокус 3.

Кроме того, и на вестовском, и на фордовском ограничителях шпильки на 6 и гайки на 10. Это позволяет использовать фордовские гайки и взаимозаменять их.

Более подробно все изложено в следующем видео

Доработка штатных ограничителей Весты

Чтобы провести доработку заводских элементов, их предварительно нужно снять, разобрав двери способом, указанным выше.

Когда компоненты будут извлечены, их нужно разобрать и заменить металлические полусферы на шарики. Для этого первым делом вынимается металлическая пластина – она подковыривается отверткой и гвоздем, и вынимается. Можно работать плоскогубцами. При этом стоит прижимать сбоку сам ограничитель, чтобы пружина не выстрелила. Когда пластина извлечена, остается снять сбоку ограничителя Весты пластиковую крышку и вынуть пружину, на краю которой закреплена металлическая полусфера.

Полусферу нужно удалить. Основанием она заходит непосредственно в пружину, поэтому ее следует подковырнуть отверткой. Далее остается только смазать литолом сам шарик, уложить его в отверстие в ограничителе и вставить туда пружину. На нее также можно нанести смазку. Далее обратно устанавливается вынутая ранее металлическая пластина.

Вторую полусферу тоже рекомендуется заменить – с обратной стороны ограничителя. Остальные три детали дорабатываются аналогичным образом.

Всего потребуется 8 шариков. Относительно работы, то владельцы Лада Веста отмечают, что можно все сделать самостоятельно, однако удобнее работать либо с напарником, либо в гараже, если там есть тиски.

Наглядно процесс замены продемонстрирован в двух видео

А в этом сюжете показано сравнение левой задней двери, которая уже доработана, и правой задней, где стоит родной ограничитель с заводской полусферой.

Как видно, процесс замены имеет вариативность, что уже очень неплохо. Тем не менее, большинство обладателей российского седана предпочитают все же установку шариков покупке ограничителей от Фокуса 3, ведь это в разы дешевле.

Металлические шарики

Тут все тоже не так просто. Для ограничителей подойдут не всякие шарики, а только диаметром в 12 мм. Опытным путем обладатели Вест уже подметили, что именно такие шарики есть в подшипниках 8307 (51307). Купить подшипники труда не составит. Как и в случае с запчастью от Фокуса, их можно заказать через интернет. Самые востребованные площадки с ценами обозначены в списке:

  1. http://podshipnik-rf.ru/index.php?route=product/product&product_id=1914 – 280 рублей;
  2. http://shop.optorg.ru/catalog/?id=209179 – 291 рубля.

Как видно, цена не особо велика, однако перед началом работ шарики нужно извлечь из подшипника.

Подшипник 8307 (51307).

Впрочем, есть гораздо более простой путь. Это металлические шарики с медным покрытием, которые продаются в охотничьих магазинах. Они предназначены для стрельбы из рогаток. Цена упаковки таких шариков колеблется в пределах 150-200 рублей, причем в пачке их обычно 50 штук.

Можно использовать вот эти шарики.

В данном случае важно, чтобы диаметр был ровно 12 мм. Если он будет 12.2 мм, то шарики уже не подойдут, как показано ниже

Впрочем, можно воспользоваться и простой гайкой, подложив ее, как это продемонстрировано на фото.
