Регулировка развал-схождения в нива-ваз-2121-21213-21214-2131

Развал колес

Развал колес, как и схождение, может быть как отрицательным, так и положительным. Если смотреть спереди автомобиля, и колеса будут наклоняться вовнутрь, то это отрицательный развал, а если будут отклоняться наружу автомобиля — то это уже положительный развал. Развал колеса необходим для сохранения сцепления колеса с дорожным полотном. Изменение угла развала колес сказывается на поведении автомобиля на прямой, ведь колеса стоят не перпендикулярно дороге, а значит имеют не максимальное сцепление. Но это сказывается только на заднеприводных автомобилях при трогании с места с пробуксовкой.

Поперечный наклон оси поворота

Отвечает за весовую стабилизацию управляемых колес. Суть в том, что в момент отклонения колеса от «нейтрали» передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, чтобы эта стабилизация работала, нужно сохранить (хоть и небольшое, но нежелательное) положительное плечо обката. Изначально, поперечный угол наклона оси поворота был применен инженерами для устранения недостатков подвески автомобиля. Он избавлял от таких «недугов» автомобиля как положительный развал колес и положительное плечо обката.

Во многих современных автомобилях применяется подвеска типа «Мак-Ферсон». Она дает возможность получить отрицательное или нулевое плечо обката. Ведь ось поворота колеса состоит из опоры одного единственного рычага, которой легко можно поместить внутрь колеса. Но и эта подвеска не совершенна, ведь из-за его конструкции сделать угол наклона оси поворота маленьким практически невозможно. В повороте он наклоняет внешнее колесо под невыгодным углом (как у положительного развала), а внутреннее колесо одновременно наклоняется в противоположную сторону. В результате пятно контакта у внешнего колеса сильно уменьшается. А так как на внешнее колесо в повороте приходится основная нагрузка, вся ось сильно теряет в сцеплении. Это, конечно, можно частично компенсировать кастером и развалом

Тогда сцепление внешнего колеса будет хорошим, а у внутреннего (менее важного) колеса практически исчезнет

Изменение значений углов установки колес и их регулировка

Углы установки колес подвержены изменениям вследствие естественного износа деталей, а также после их замены на новые. Все без исключения рулевые тяги и наконечники имеют резьбовое соединение, которое позволяет увеличить или уменьшить их длину для регулировки величин углов схождения колес. Схождение задних колес, равно как и передних, регулируется на всех типах подвесок, за исключением задней зависимой балки или моста.

Регулировка развала на стойке Макферсон

Регулировка значений развала для задней и передней оси предусмотрена далеко не на всех автомобилях: она отсутствует на , на подвеске МакФерсон (за исключением небольшого ряда моделей авто, у которых верхний крепеж стойки – это болт с эксцентриком). Присутствует настройка camber, как правило, на обоих осях подвесок с верхними и нижними поперечными рычагами.

Неправильный сход-развал задних колес на переднеприводном автомобиле оказывает меньшее влияние на его управляемость и неравномерный износ шин, поскольку задняя часть менее нагружена. Параметры caster и KPI, регулировка которых в конструкции подвески автомобиля, как правило, не предусмотрена, должны всегда соответствовать допустимым значениям.

Как влияют углы установки передних колес на управляемость

Для наглядной демонстрации влияния углов установки управляемых колес на поведение машины были проведены практические испытания на автомобиле ВАЗ-2114. Автомобиль новый, после предпродажной подготовки. Поездка со штатными регулировками выявила «легкий» руль и «ватные» отклики на его работу. Проверка казала, что все углы, за исключением кастора находятся в пределах заводских допусков.

Вариант первый: отрицательный кастор

Угол продольного наклона стоек был выставлен максимально отрицательным. Передние колеса при этом максимально смещаются назад. Подобное можно наблюдать на старых «ушатанных» автомобилях, либо на машинах с сильно задранной задней частью.

Тестовая «Самара» после регулировки стала четко реагировать на малейшие движения рулем, руль стал очень «легким», однако машина начала проявлять склонность к рысканию, поведение стало нестабильным, управление стало требовать от водителя максимальной концентрации. В поворотах необходимо постоянно подруливать, выполнить «переставку» на высокой скорости практически невозможно.

Вариант второй: правильные настройки

Кастор выставлен нормально-положительным, развал и схождение выставлены «в ноль». Характер ВАЗ-2114 резко изменился: руль стал упругим и информативным, для его вращения требуется больше усилий. Автомобиль сохраняет траекторию при движении по прямой, его поведение на дороге стало предсказуемым, и правильным.

Вариант третий: излишне положительный кастор

Продольный наклон стоек выставлен на максимально положительный угол. Поскольку такой угол без коррекции схождения выставлять опасно, угол схождения также выставляется «в плюс». На первый взгляд, в сравнении с предыдущим вариантом изменения не сильные: руль стал легче, кузов стал немного сильнее раскачиваться в поворотах, машина стала «ленивее» отзываться на работу рулем. Однако в быстрых поворотах переднюю ось начинает сносить, а скорость, на которой можно безопасно выполнить «переставку», снижается.

Вариант четвертый: спортивный

Кастор остается положительным, все остальные углы выставляются на отрицательные значения. В результате руль стал значительно «тяжелее», управление при этом четкое. Автомобиль входит в повороты и выполняет «переставку» на существенно больших скоростях, чем при всех предыдущих настройках.

Как выполняется проверка и регулировка углов установки колес

Многие недобросовестные автомастера сразу, как только автомобиль заехал на стенд, принимаются регулировать углы установки колес. В этом случае лучше сразу отказаться от услуг таких «специалистов». Первое, с чего начинается комплекс процедур – проверка технического состояния автомобиля, а именно:

1. наличие люфта в рулевом колесе и ступичных подшипниках;
2. наличие радиального и осевого биения колесных дисков;
3. исправность узлов подвески;
4. давление воздуха в шинах.

Кроме того, проверка и последующая регулировка должна выполняться только когда автомобиль полностью разгружен, т.е. ни в салоне, ни в багажнике не должно быть ничего лишнего, и если мастер не поинтересовался, полностью ли автомобиль разгружен, это серьезный повод усомниться в его квалификации.

Последний подготовительный этап – установка рулевой рейки в нейтральное положение. Вычисляется требуемое положение вручную путем вращения руля от упора до упора. Половина общего числа оборотов и будет серединой рулевой рейки. Если эту процедуру пропустить, радиусы поворота автомобиля влево и вправо будут различаться, что не добавит комфорта управлению.

После выполнения всех необходимых приготовлений можно приступать к регулировке углов установки управляемых колес. Процедура выполняется в три этапа со строгим соблюдением последовательности: установка кастора – установка развала – установка схождения.

В зависимости от типа подвески установка углов кастора и развала выполняется различными способами: добавлением или удалением регулировочных шайб, ползунковыми механизмами, эксцентриковыми болтами. Многие автомобили конструктивно лишены возможности регулировать развал и угол продольного наклона оси поворота колес, в их числе BMW, некоторые модели Mercedes и Daewoo. Схождение управляемых колес на всех машинах регулируется единственным способом: изменением длины рулевых тяг.

Основные параметры для развала схождения колес

Итак, волею судеб вы оказались в населенном пт, в каком отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

Или для вас придётся поменять амортизатор, или отремонтировать подвеску, к примеру, шаровую опору. В любом из этих случаев после ремонтных работ необходимо сделать разрушение схождение колес. А где сделать разрушение схождение? В гараже бывшего совхоза компьютерный щит регулировки колес как-то не прижился. А вот стародавняя линейка регулировки угла схождения найдётся непременно.

Зачем нам необходимо будет делать, хотя бы простый разрушение схождения своими руками? А чтоб можно было ехать и управлять автомобилем, и чтоб доехать до автосервиса на колесах с обычным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

• Развалом колёс именуется угол меж вертикалью колеса и плоскостью вращения колеса. При отрицательном развале колесо ориентировано вовнутрь вертикали верхней частью, а при положительном развале высшая часть колеса направляется наружу.
• Схождением колес именуется угол меж направлением движения и плоскостью вращения колеса. Схождение колес измеряется в миллиметрах либо в градусах/минутках.

Когда требуется регулировка

Нарушение схода и развала может произойти в связи с:

• Заменой ключевых элементов подвески (шаровые опоры, рулевые тяги, рычаги, сайлентблоки и пружины), изменением клиренса; Сильным механическим воздействием на колеса; Естественным износом ходовой части автомобиля.

Читать дальше: Замена двигателя ниссан кашкай

Диагностика Узнать о проблемах с углами установки колес возможно несколькими способами различной степени точности:

• Грубая — по внешним проявлениям (неравномерное истирание резины, увод авто в сторону и т.д.); Средняя – путем нанесения на места, где износа быть не должно, дорожки клея и контрольного осмотра после 6 км движения по ровному участку дороги; Точная – натягивая между осями в соответствии с чертежом толстую леску с крючками и используя набор проставок. В качестве последних применяются бруски толщиной 26 и 6 мм. Угол схождения считается нормальным, если при установке широкой проставки леска задевает борт шины, а при увеличении толщины до 32 мм – не касается.

Для определения угла схождения используется отвес.

В качестве условий, необходимых для получения истинных сведений: обеспечить нормативное давления во всех шинах, обеспечить правильность геометрических размеров дисков, установить машину на ровную площадку, нагрузить автомобиль 320 кг на сидячих местах и 40 кг в багажнике. В данных условиях необходимо достичь указанных значений:

Какие углы нужно регулировать

Проверка и регулировка углов установки колес проводится по трем параметрам, описанным ниже.

Кастор

Это угол продольного наклона оси поворота колеса относительно вертикали. Его значение может быть как положительным, так и отрицательным. Благодаря кастору, передние колеса стремятся самостоятельно вернуться в нейтральное положение. От него зависит изменение развала колес при повороте руля и стабилизация автомобиля при движении по дуге. Чем больше его значение, тем сильнее выражен стабилизирующий эффект.

При вывернутом руле колеса наклоняются в сторону поворота, обеспечивая вышеупомянутый стабилизирующий эффект. Значение кастора на современных заднеприводных машинах может достигать 10-12 градусов, на автомобилях с передним приводом кастор выставляют меньше, порядка 5-8 градусов.

Схождение колес

Эта величина также может быть как положительной, если линии, проведенные вдоль управляемых колес пересекутся перед автомобилем, так и отрицательной, если точка пересечения окажется позади. Следует отметить, что чем ближе к нулю угол схождения, тем меньшее сопротивление качению испытывает машина.

При положительном схождении управляемых колес машина лучше отзывается на работу рулем, легче входит в повороты, а, кроме того, обретает дополнительную поворачиваемость. Колеса задней оси также устанавливаются с положительным схождением, в результате машина становится более устойчивой при прямолинейном движении.

При сильном отклонении углов схождения от нормы, возникает повышенный пилообразный износ протектора шин:

• при положительном – его внешней части;
• при отрицательном – внутренней.

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки

Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

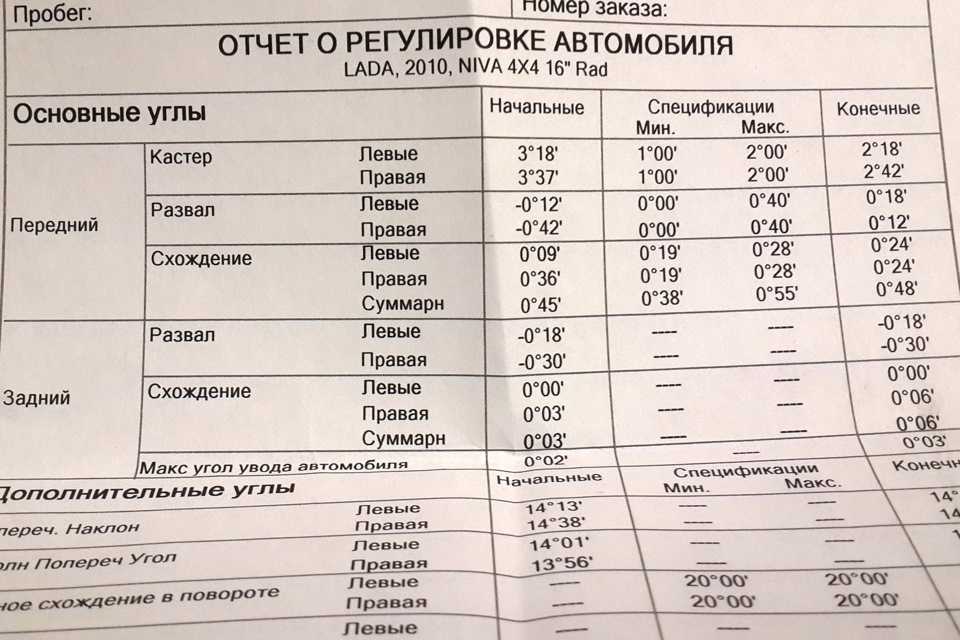

6.1.4 Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’	+40’
–30

Продольный угол наклона оси поворота

4°	+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал	0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота	4° ± 30’ (3° 30’ ± 30’)
Схождение	2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него	Развал колеса	Продольный угол наклона оси поворота колеса
передний болт	задний болт	толщина шайб, мм
0,5	0,8	0,5	0,8
+1	+1	–(7’–9′)	–(11’–14′)
–1	–1	+(7’–9′)	+(11’–14′)
+1	–(18’–20′)	–(29’–32′)
–1	+(18’–20′)	+(29’–32′)
+1	–(7’–9′)	–(11’–14′)	+(18’–20′)	+(29’–32′)
–1	+(7’–9′)	+(11’–14′)	–(18’–20′)	–(29’–32′)
–1	+1	–(7’–9′)	+(11’–14′)	+(36’–40′)	+(52’–64′)
+1	–1	+(7’–9′)	–(11’–14′)	–(36’–40′)	–(52’–64′)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес ПОРЯДОК ВЫПОЛНЕНИЯ Схождение передних колес ПОРЯДОК ВЫПОЛНЕНИЯ

Что это и зачем нужно

Развал и схождение колес – это основные методики регулирования или выпрямления колес. Со временем, в зависимости от условий эксплуатации Нивы Шевроле, колеса начинают искривляться в разные стороны, что негативно сказывается на ходовке, рулевом управлении и на самой резине, но об этом позже.

Итак, развалом называют угол, который показывает отклонение центральной плоскости колеса от перпендикуляра к горизонтальной плоскости. Если простыми словами, то это параметр, который указывает перекос колес внутрь или наружу. Развал может быть отрицательным или положительным. Отрицательный развал свидетельствует о том, что колеса на Ниве Шевроле наклонены внутрь, а положительный, наоборот, наружу.

Сход – это угол между плоскостью оборота колеса и линией направления движения. Схождение также может быть положительным или отрицательным. Положительное схождение означает, что колеса повернуты внутрь, то есть расстояние между передними точками меньше, чем задними, а отрицательное, наоборот, наружу.

Последствия нарушенного развала и схождения

Развал и схождение – это основные процедуры, которые выполняются на любых СТО. К тому же услуга эта не очень дорогая, поэтому ее может позволить себе выполнить каждый автовладелец. Но вот чтобы убедиться в том, что мастера на СТО все выставили правильно, следует разбираться в принципе регулировке. Но прежде выясним, что страдает в первую очередь, если один из данных показателей на Ниве Шевроле нарушен.

Если нарушен развал колес на Ниве Шевроле, то – это приводит к неравномерному и быстрому износу протектора шин. К тому же неправильное положение колес приводит к проблемам управления автомобиля.

При нарушенном схождении колес возникает также неравномерный износ шин. При положительном схождении быстрому износу подвергается наружная часть шины, а при отрицательном – истирается внутренняя сторона протекторов.

Последствия неправильной регулировки

Когда нужна регулировка колес

Развал и сход колес на Ниве Шевроле, собственно, как и на других автомобилях, потребуется выполнять в следующих ситуациях:

• когда производился ремонт или замена ходовой части;
• подвески;
• рулевого управления;
• после установки амортизаторов и пружин;
• после ремонта шаровых опор, сайлентблоков и т.п..

Также на проверку и регулировку развал-сход колес необходимо заезжать на СТО, когда на дороге была поймана хорошая яма. Конечно, после попадания в яму устранить проблему путем регулировки развала и схождения не обойтись, но – это самое первое, что необходимо сделать

Особенно важно это для автомобилей, которые преодолевают трассы в условиях бездорожья. Хоть на таких автомобилях подвеска рассчитана к агрессивным условиям, но ведь ничто не вечно

Также как утверждают мастера на СТО, автомобили требуют регулировки колес каждые – 5-10 тысяч км пробега, но все зависит от характера эксплуатации.

Признаки того, что требуется регулировка развал-сход колес:

1. Замечен неравномерный износ протектора шин.
2. При движении по асфальтному покрытию автомобиль поневоле уводит в левую или правую сторону.
3. При резком торможении наблюдается занос автомобиля в сторону.
4. После поворота руль должен самопроизвольно возвращаться в исходное положение, если этого не происходит, то требуется посещение СТО.

Процесс регулировки сход-развал колес на СТО проводится на современном оборудовании, но вот как провести эти процедуры своими руками на автомобиле Нива Шевроле, рассмотрим подробнее.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

• если менялись рулевые наконечники, рычаги либо сайлентблоки;
• в случае изменения штатного клиренса;
• при уводе автомобиля в сторону;
• если шины имеют сильный износ;
• когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Признаки плохого развала-схождения

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

• авто клонит влево-вправо при движении вперед;
• смещение в сторону перекладины руля, когда колеса направлены вперед;
• авто плохо откликается на вращение руля;
• тяжело крутить руль;
• машину увозит в сторону при нажатии педали тормоза;
• колеса касаются подкрылок при максимальном угле поворота;
• если выйти из поворота руль не принимает прежнее положение;
• громкие звуки со стороны покрышек при езде;
• резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

Основные параметры для развала схождения колес

Итак, волею судеб вы оказались в населенном пт, в каком отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

Или для вас придётся поменять амортизатор, или отремонтировать подвеску, к примеру, шаровую опору. В любом из этих случаев после ремонтных работ необходимо сделать разрушение схождение колес. А где сделать разрушение схождение? В гараже бывшего совхоза компьютерный щит регулировки колес как-то не прижился. А вот стародавняя линейка регулировки угла схождения найдётся непременно.

Зачем нам необходимо будет делать, хотя бы простый разрушение схождения своими руками? А чтоб можно было ехать и управлять автомобилем, и чтоб доехать до автосервиса на колесах с обычным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

• Развалом колёс именуется угол меж вертикалью колеса и плоскостью вращения колеса. При отрицательном развале колесо ориентировано вовнутрь вертикали верхней частью, а при положительном развале высшая часть колеса направляется наружу.
• Схождением колес именуется угол меж направлением движения и плоскостью вращения колеса. Схождение колес измеряется в миллиметрах либо в градусах/минутках.
