Неправильный угол развала-схождения

Передняя подвеска Xray: устройство, схема

Платформа B0 – это не только габаритная составляющая ходовой части автомобиля, но и конструктивные особенности подвески. Ее разработчиком стала французская компания RENAULT, когда в конце 90-х возникла необходимость создания «народного» автомобиля. Простыми словами, ходовая Lada X Rey создана на основе подвески Renault Sandero, покорившего сердца автолюбителей надежностью и ремонтопригодностью.

Ставший уже классикой для переднеприводных автомобилей тип МакФерсон обеспечил Х Рей независимой, функциональной подвеской.

После неудачной попытки в рейстайлинговой версии Рено Логан избавиться от стабилизатора поперечной устойчивости (2), в новой версии данную деталь решено было вернуть. Перекочевала она и на Х Рей. Стойки стабилизатора (1) крепят его к нижнему рычагу с помощью резиновых втулок.

Сам рычаг (3) имеет две точки опоры, но, в отличие от «десятого» семейства ВАЗов, эти точки перенесены с лонжерона на подрамник (4)

Несмотря на то, что подрамник не является деталью подвески, хотелось бы обратить на него отдельное внимание. Во-первых, являясь связующим звеном между элементами подвески и кузовом, он дал возможность снизить вибрации

Во-вторых, рулевая рейка на подрамнике позволяет более точно произвести ее регулировку, а опора двигателя снизила нагрузку на кузов.

Дополнительную устойчивость автомобилю придает растяжка подвески (5). Это особенность конструкции, которую имеет подвеска Лада Х Рей, ведь увеличенный клиренс негативно бы сказался на поведении автомобиля при скоростных маневрах. Амортизаторная стойка (6) представлена двумя опорами, опорным подшипником, пружиной и самим амортизатором. На Х Рей стоят амортизаторы Tenecco. Именно они придают ту жесткость, которая отличает наш авто от французского собрата.

Поворотный кулак (7) крепится к рычагу с помощью шаровой опоры (8). В верхней точке он соединен двумя болтами с телескопической стойкой.

Несмотря на схожесть с подвеской Рено Логан и Рено Сандеро, производители отмечают наличие собственной разработки. Современный автопром уже не занимается разработкой подвески под конкретную модель, а использует наиболее подходящую базу, поэтому схожесть некоторых узлов считается вполне нормальным явлением.

Сход-развал колёс. Что это и для чего?

Если мысленно провести одну линию вдоль вертикальной плоскости колеса и вторую вдоль плоскости его вращения, то мы сможем увидеть угол развала, который отвечает за положение колёс при движении автомобиля в повороте, за чёткость его прохождения.

Угол развала

Положительный	Воображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения расположена снаружи
Отрицательный	Воображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения располагается с внутренней части

Положительное и отрицательное значение угла развала

Теперь поиграем воображением, смотря на автомобиль сверху. Проводим линии плоскости вращения колёс и линии направления его движения. Здесь мы можем наблюдать угол схождения колёс, который придаёт нашему автомобилю стабильность движения и его дальнейшую предсказуемость.

Угол схождения

Положительный	Плоскость вращения колёс находится внутри рамки линий направления
Отрицательный	Плоскость вращения колёс находится снаружи рамки линий направления

Положительное и отрицательное значение угла схождения

Чтобы осознавать всю значимость процесса регулировки развала-схождения, необходимо понимать, что от правильности установки колёс автомобиля зависит его устойчивость во время движения (склонность к опрокидыванию и заносам), курсовая устойчивость (управляемость и манёвренность), экономическая составляющая (увеличенный ресурс шин и экономия топлива).

Как происходит процедура на грузовых машинах

Установка углов развала

На автомобилях с передним мостом и на грузовиках, имеющих балку, данный параметр нерегулируемый. Угол развала выставлен положением шкворня на заводе-изготовителе и может измениться лишь вследствие его износа. Мы можем лишь с помощью отвеса проверить его по описанной выше методике. Устранение же износа — это сугубо слесарный момент.

Шкворень

Установка углов схождения

Чем делать проверку

Для снятия замеров на грузовиках лучше пользоваться телескопической линейкой, так как из-за большой колёсной базы при измерении рулеткой можно получить погрешность вследствие её прогиба.

Скорее всего, у большинства возникнут проблемы при поиске телескопической линейки. Предлагаю свои варианты решения проблемы:

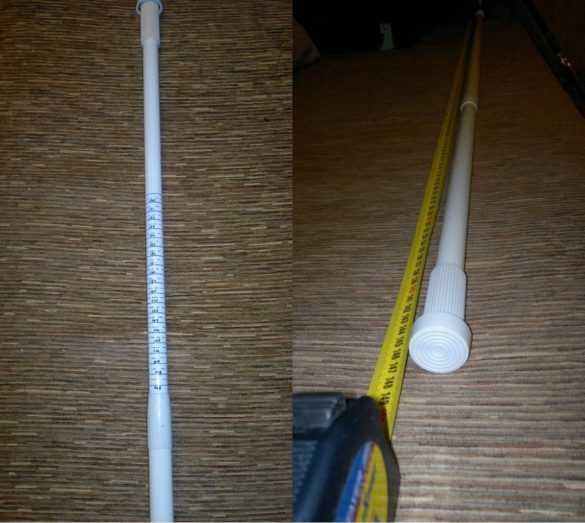

Изготовить линейку из штанги от ванной занавески;

Штанга от шторы

Прикрепить к трубе/бруску/палке (нужное подчеркнуть) штангенциркуль;

Штангенциркуль

Или совсем не заморачиваться и попросить простую линейку у школьников.

Линейка

1. Проводим линию-отметку внутри покрышек параллельно земле по всей длине колеса и снимаем линейкой показания с обеих сторон диска.
2. В случае с телескопической линейкой:

• Устанавливаем телескопическую линейку и снимаем показания с одной стороны, спереди;
• Прокатив автомобиль на полоборота колеса, снимаем показания с противоположной стороны, сзади;
• Высчитываем разницу и при необходимости регулируем тяги;
• Повторяем действия для избежания погрешностей.

Снятие показаний

Как отрегулировать

На некоторых автомобилях помимо контргаек часто необходимо ослабить болты регулирующей муфты, после чего поворачивая её в какую-либо сторону, меняют значение схождения колёс.

Схождение колёс

На грузовиках же необходимо ослабить стяжные болты (1) наконечников (2) и проворачивать поперечную тягу (3) трубным ключом (4), как указано на схеме.

Поперечная тяга

Причём усреднённое значение угла схождения на грузовых автомобилях равняется двум мм. Для тех, кто заинтересовался подробнее, видео ниже.

К сожалению, невозможно детально разобрать весь процесс регулировки углов развала-схождения для всех типов автомобилей, слишком уж большое разнообразие технических решений ходовой части присутствует на данный момент. К тому же углы установок значительно отличаются в каждой конкретной модели.

6.1.4 Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’	+40’
–30

Продольный угол наклона оси поворота

4°	+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал	0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота	4° ± 30’ (3° 30’ ± 30’)
Схождение	2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него	Развал колеса	Продольный угол наклона оси поворота колеса
передний болт	задний болт	толщина шайб, мм
0,5	0,8	0,5	0,8
+1	+1	–(7’–9′)	–(11’–14′)
–1	–1	+(7’–9′)	+(11’–14′)
+1	–(18’–20′)	–(29’–32′)
–1	+(18’–20′)	+(29’–32′)
+1	–(7’–9′)	–(11’–14′)	+(18’–20′)	+(29’–32′)
–1	+(7’–9′)	+(11’–14′)	–(18’–20′)	–(29’–32′)
–1	+1	–(7’–9′)	+(11’–14′)	+(36’–40′)	+(52’–64′)
+1	–1	+(7’–9′)	–(11’–14′)	–(36’–40′)	–(52’–64′)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес ПОРЯДОК ВЫПОЛНЕНИЯ Схождение передних колес ПОРЯДОК ВЫПОЛНЕНИЯ

Признаки плохого развала-схождения

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

• авто клонит влево-вправо при движении вперед;
• смещение в сторону перекладины руля, когда колеса направлены вперед;
• авто плохо откликается на вращение руля;
• тяжело крутить руль;
• машину увозит в сторону при нажатии педали тормоза;
• колеса касаются подкрылок при максимальном угле поворота;
• если выйти из поворота руль не принимает прежнее положение;
• громкие звуки со стороны покрышек при езде;
• резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Нужно ли нагружать машину при сход-развале?

Очень часто на форумах поднимается вопрос – нужно ли при сход-развале загружать автомобиль. Сторонники этой идеи аргументируют тем, что нет никакого смысла регулировать углы установки колес на пустой машине, ведь обычно в ней находится как минимум водитель.

Случается, что при регулировке сход-развала у водителя требуют сообщить его вес, а также сколько пассажиров он обычно возит и где они сидят. После такого у многих складывается впечатление, что в других местах просто халтурят и не хотят тратить время и силы на загрузку.

Прежде, чем разбираться в данной ситуации, следует учесть, что большинство современных легковых автомобилей создаются для движения по обычным дорогам, а не по гоночной трассе. При этом количество и расположение пассажиров, а также багажа может быть разным. Но даже в ситуации, когда единственный пассажир сидит за водителем, а груз расположен в левой части багажника, управление автомобилем должно оставаться достаточно комфортным и безопасным.

В целом ответ на данный вопрос можно прочесть в книге Й. Раймпеля «Шасси автомобиля»:

* Снаряженное состояние автомобиля – без груза (пассажиров) с заполненными емкостями системы питания, смазки, охлаждения, с комплектом инструментов и принадлежностей, предусмотренных производителем согласно эксплуатационной документации, включая запасное колесо.

Фирма BMW соблюдает это условие и поныне. Однако что следует из данной цитаты? Большинство производителей на сегодняшний день подразумевают, что измерение и регулировка углов сход-развала должны производиться на разгруженной машине, с полным топливным баком, запасным колесом (если оно предусмотрено) и штатным набором инструмента.

Во всех остальных случаях, когда производитель прямо указывает на необходимость загрузки (как в случае с BMW) или иных определенных действий при измерении углов установки колес, следует руководствоваться данными требованиями, поскольку именно под них производитель производит расчет значений углов развал-схождения.

Иногда можно столкнуться с тем, что во время регулировки развальщик повисает на подрамнике или иных элементах подвески. Это совершенно правильное действие – таким образом он смотрит динамику изменения углов установки колес (в основном схождения) при небольшой нагрузке, что позволит ему выставить оптимальные для данного автомобиля углы.

Чтобы иметь возможность выполнять регулировку сход-развала на самых разных легковых автомобилях, в нашей мастерской имеется 270 килограммов грузов, которых достаточно, чтобы соответствовать требованиям любых производителей по загрузке автомобиля при измерении и регулировке углов установки колес.

Как отрегулировать сход-развал колес автомобиля Лада Калина

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.

Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шины.

Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки.

Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части).

При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.

Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.

Угол развала колеса способствует правильному положению катящегося колеса при работе подвески.

При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов.

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.

Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг.

Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально).

Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечно направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания.

Перед этим следует убедиться, что:

— давление в шинах соответствует норме;

— износ протектора на левом и правом колесах примерно одинаков;

— отсутствуют люфты в подшипниках ступиц передних колес;

— отсутствуют люфты в приводе рулевого управления;

— элементы подвески не имеют деформаций и разрушений;

— резинометаллические шарниры подвески не имеют повреждений износа;

— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы.

В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.

После установки автомобиля на стенд для контроля углов, необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам.

Углы установки передних колес под нагрузкой 320 кг

Развал передних колес, град

Схождение передних колес, мм

Продольный наклон оси поворота колеса, град

Углы установки передних колес у снаряженного автомобиля

Развал передних колес, град

Схождение передних колес, мм

Продольный наклон оси поворота колеса, град

Технология проведения работ по замеру и регулировке углов колес

Наш сервисный центр оснащен современным высокотехнологичным оборудованием. Работающие у нас мастера способны легко справиться с любой поставленной задачей. Для оформления заказа достаточно можно позвонить в один из наших сервисов или заполнить заявку на сайте. Менеджер перезвонит немедленно, даст необходимые рекомендации и запишет на диагностику в удобное для вас время.

Перед тем как выполнит регулировку, проводится тщательный осмотр всех элементов ходовой, состояние подвески и рулевых тяг. Вышедшие из строя узлы и отдельные элементы заменяются новыми. Обязательно устраняются все поломки до проведения работ по развалу-схождению. Специалист ведет работы на стенде Техно Вектор 3D 7-й серии, что гарантирует хороший результат и полное соответствие заводским нормам. Последовательность работ:

• Мастер начинает с визуального осмотра и сравнивает существующие показатели с требованиями производителя. Учитываются размеры используемой резины, состояние и положение шаровых опор, рычагов и тяг.
• Машина загоняется на стенд и к колесам прикрепляют приспособления, контролирующие положение колес.
• Установить нужные углы помогают специальные регулировочные болты. Вначале регулируется развал, затем схождение. Все необходимые допуски прописаны в паспорте автомобиля.
• При проведении регулировки необходимых углов наклона колес руль должен стоять в нейтральном положении.

Мы выполняем быстро любые работы и всегда готовы оказать помощь водителю, попавшему в сложную ситуацию. Владельцы машин должны понимать, что экономя на диагностике и регулировке, неминуемо столкнешься с необходимостью чаще ремонтировать вышедшие из строя узлы и агрегаты. Качественно выполненный развал поможет сэкономить на частой замене колес, вы сможете чувствовать себя уверенно на любой дороге. Отправляясь в длительную поездку, необходимо обязательно проверить автомобиль даже если он находится в идеальном состоянии.

Новая Лада: Рено Логан или лада веста что лучше — передаем все нюансы

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

• Набор ключей;
• Специальная измерительная линейка;
• Мел;
• Шнур с грузиком;
• Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака. Для этого потребуется воспользоваться подготовленным набором ключей.
10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

Авто становится на площадку, колеса выравниваются.
С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы о совпала с неподвижным указателем.
После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса

Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1»

Если показания линейки такие, то регулировки не нужна.
Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
Закончив с регулировкой, нужно еще раз провести замеры.

Первое ТО Lada Vesta

Из каких работ состоит первое ТО для седана Lada Vesta? Него входят замена масляного, воздушного и салонного фильтра, замена моторного масла, проверка состояния тормозных колодок, а также диагностика блока управления двигателем с помощью специального сканера. На официальном СТО марки Лада в Казахстане в экземпляр Lada Vesta автомобильных журналистов было залито немецкое синтетическое масло Rowe 5W40. Оно было выбрано, потому что официально поставляется в автосалоны данной дилерской сети Казахстана. Блок управления двигателем Lada Vesta на наличие ошибок проверяли с помощью специального сканера, который имел интерфейс, похожий на операционную систему Windows 8. Данное оборудование сертифицировано под автомобиль модели Lada Vesta. Как сообщили специалисты официального СТО Лада в Казахстане, данный прибор стоит около 300000 рублей. К счастью, данный прибор не показал ошибок в блоке управления двигателем Lada Vesta.

Так выглядит сканер ошибок для блока управления мотором Lada Vesta.

При поднятии автомобиля Lada Vesta на подъемник сразу было обнаружено, что зимние шины модели Nokian Nordman 5 в условиях зимних российских дорог потеряли достаточно много шипов.

Как отрегулировать развал-сход непрофессионалу: простой дедовский метод

Характеристики развала-схождения обеспечивают плотное пятно контакта между дорожным покрытием и шиной, стойкость автомобиля при совершении поворотов. От них зависит интенсивность износа шин. Из-за неправильной регулировки этих параметров увеличится расход топлива.

При движении водителю нужно постоянно прикладывать усилия для удержания руля. По мере увеличения скорости снижение устойчивости приобретает опасный характер. Отрегулировать развал-схождение колес своими силами не является невыполнимой задачей. Следуя простой инструкции, сделать это сможет даже обычный автолюбитель.
