Особенности конструкции тормозной системы автомобиля лада ларгус

Контроль уровня тормозной жидкости

У бывалых автомобилистов есть хорошая привычка: прежде чем выехать из гаража, они контролируют уровень технических жидкостей в системах машины— моторного масла, антифриза и тормозной жидкости. Это позволяет вовремя выявить неисправности, следовательно, безопасность в поездке повышается.

Уровень ТЖ в системе оптимально поддерживать между отметками mах и min на заливном бачке

Если вы обратили внимание, что после долива он очень быстро достигает отметки min, это означает, что где-то подтекает тормозная жидкость и требуется срочно выявить неисправность. Для начала стоит выяснить, с какой скоростью убывает жидкость

Для этого нужно полностью залить бачок и следить за процессом утечки.

Проводя визуальный контроль уровня ТЖ, нужно уделять внимание и ее внешнему виду. Делать это следует примерно раз в полгода, максимум в год, используя тестер тормозной жидкости

Частота проверок устанавливается с учетом интенсивности, с которой используется автомобиль.

При визуальном осмотре заливного бачка надо также обращать внимание не только на подтеки тормозной жидкости, но и на наличие осадка на его внутренних стенках. Если при этом обнаруживается грязь, любые посторонние примеси или водяные капли, это говорит о том, что ТЖ нуждается в замене.

Тормозная система автомобиля: виды, общее устройство и принцип работы

Для лучшего понимания того, почему при нажатии педаль тормоза проваливается, необходимо рассмотреть общий принцип работы и устройство системы тормозов. Указанная система обычно является гидравлической, а проблемные места зачастую общие на многих моделях авто. Работают тормоза по принципу того, что в замкнутом объеме находится несжимаемая тормозная жидкость.

Отметим, что на машинах ранее также использовалась механическая тормозная система с тросами и другими приводными элементами, но от такого устройства инженеры давно отказались. Дело в том, что хотя по надежности механика не уступала, но и превосходила гидравлику, производительность и плавность работы такого решения оказалась недостаточной с учетом стремительного развития автоиндустрии, увеличения мощности устанавливаемых ДВС и т.д. Механические тормоза попросту перестали справляться с растущими скоростными режимами и эффективно, а также безопасно замедлять автомобиль.

Еще существует пневматическая тормозная система, которая используется на специальном транспорте (грузовики, большие автобусы, различная техника). Пневмотормоза по эффективности не хуже гидравлики, но сама система получается слишком тяжелой и объемной для установки на компактных легковых автомобилях. Вот и получается, что гидравлическая тормозная система стала повсеместно устанавливаться на гражданские и коммерческие авто, а также на многие другие виды колесного транспорта.

Гидравлические тормоза в своем устройстве имеют следующие элементы:

  • ГТЦ (главный тормозной цилиндр)
  • РТЦ (рабочие тормозные цилиндры)
  • Гидравлические магистрали
  • Компенсаторное устройство
  • Тормозные диски и тормозные колодки

Рабочей жидкостью для системы тормозов является тормозная жидкость, которая обладает определенными свойствами. В момент, когда водитель жмет на педаль тормоза, усилие передается в ГТЦ, который заполнен рабочей тормозной жидкостью. В устройстве ГТЦ имеется поршень, который осуществляет давление на жидкость. Через рабочую жидкость усилие передается на РТЦ, которые установлены в области размещения каждого из колес автомобиля. В результате тормозные колодки прижимаются к тормозным дискам или тормозным барабанам. Если усилие максимально, тогда колодки полностью блокируют вращение колеса. Добавим, что в зависимости от типа установленных тормозов, последние делятся на барабанные или дисковые. Также встречается комбинация, когда передние колеса имеют дисковые тормоза, в то время как задние оснащаются барабанными.

Главным преимуществом гидравлики является плавное и прогнозируемое усилие, колодки прижимаются к тормозным дискам равномерно. Что касается усилия на самой педали тормоза, то оно пропорционально усилию, которое сжимает колодки. Получается, водитель может четко дозировать приложенное усилие, тем самым определяя степень блокировки колес и интенсивность торможения. После отпускания педали тормоза возвратные пружины, которые присутствуют в месте установки колодок, разводят их, то есть позволяют колодкам занять исходное положение. Параллельно происходит вытеснение тормозной жидкости обратно в главный тормозной цилиндр. Так выглядит общий принцип работы всей системы. Параллельно в устройстве современных авто присутствуют дополнительные элементы: вакуумный усилитель тормозов, компенсатор тормозного усилия, система ABS и т.д.

Теперь несколько слов о тормозном контуре. Данное решение позволяет снизить риски полного отказа тормозной системы в том случае, если тормозной механизм на одном из колес окажется неисправным

Для гидравлики это очень важно, так как течь одного из РТЦ является распространенной неисправностью. Существует несколько схем многоконтурных тормозов, по которым реализованы контуры тормозных систем

Давайте рассмотрим некоторые из них. Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме. Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Распространенные неисправности ЭСУД и рекомендации по их устранению

Коды ошибок DF001, DF002 — нарушение работы датчика температуры воздуха

Следует проверить целостность соединений датчика, замыканий на цепь питания и «массу» и сам датчик.

 Код ошибки DF038 — ошибка работы ЭБУ

Проверяют на соответствие программное обеспечение ЭБУ и сам ЭБУ (аппаратная часть, лучше методом замены заведомо исправным).

Коды ошибок DF040 – DF043 — ошибка соответствующих форсунок

Проверяют целостность соединений, возможные замыкания в цепях и работу форсунок.

Код ошибки DF082 — ошибка управляющего датчикаПроверяют возможные замыкания и состояние соединителей и электропроводки датчика, а также работоспособность датчика методом замены.

Код ошибки DF123 — пропуски воспламенения смесиПроверяют работу форсунок, свечей зажигания, катушки зажигания и т.д.

Код ошибки DF232 — ошибка датчика давления хладагента

Проверяют целостность соединений, возможных замыканий, работу датчика.

Код ошибки DF336 — нарушение датчика положения коленчатого вала

Проверяют возможные замыкания и состояние соединений, надежность крепления датчика и его работоспособность.

Код ошибки DF360 — ошибка РХХ

Проверяют работу РХХ и его цепей, надежность крепления к патрубку.

Код ошибки DF394 — ошибка каталитического нейтрализатора.

Проверяют герметичность системы выпуска отработанных газов, производят визуальный контроль конструкции катализатора, проверяют расход моторного масла и охлаждающей жидкости. Вероятнее всего, что катализатор вышел из строя по причине некачественного топлива.

https://youtube.com/watch?v=FVBUHOoebRw

Двигатели

Под капотом Lada Largus размещали только атмосферные бензиновые двигатели рабочим объемом 1,6 литра. Изначально это были агрегаты Рено мощностью 84 и 103 л.с. Характерная особенность французских моторов – хороший крутящий момент уже на низких оборотах.

Хотя Лада Ларгус и большой автомобиль, но его масса сравнительно небольшая. Базовая версия весит всего 1330 кг. Благодаря выгодному соотношению веса и мощности двигателя динамика удовлетворительная, а расход топлива небольшой.

Прежде 8-клапанный вариант К7М поставлялся из Румынии, а 16-клапанный К4М — из Португалии. С 2014 года моторы стали собирать на АВТОВАЗе.

А весной 2016 года восьмиклапанный 1.6/87 л.с. от Приоры (с индексом 11189) полностью сменил французский К7М.

Осенью 2017 года пришла очередь 16-клапанного мотора. К4М уступил место вазовскому аналогу 1.6/106 л.с. с индексом 21129, знакомому по Весте и XRAY.

Французские двигатели уже прошли проверку временем, показав себя только с лучшей стороны. Вазовские моторы пока серьезных проблем не доставляют.

С любым из двигателей неприятностей следует ждать только при обрыве ремня ГРМ (только до конца 2018 года). Официальный регламент технического обслуживания рекомендует обновлять его каждые 120 000 км. Некоторые механики советуют перестраховаться и сократить интервал замены до 60-90 тыс. км.

Вместе с ремнем стоит освежить и помпу. Цена нового комплекта ременного привода ГРМ с помпой – около 5-6 тыс. рублей, а за работу в сервисе попросят – 2-3 тыс. рублей.

Из мелочей можно отметить эпизодические случаи выхода из строя термостата на французских моторах (600 рублей). А после 80-120 тыс. км пробега сдается задняя опора силового агрегата, так называемая «гитара» (1200 рублей).

От чего зависит износ тормозных колодок?

1. Процесс эксплуатации.

При штатном режиме работы износ колодок тормозной системы наступает через 15-30 тыс. километров и более. Однако это не эталонные величины. Износ может произойти и позже, и раньше, особенно если злоупотреблять аварийным торможением. Здесь многое зависит от стиля езды и от качества самих колодок.

2. Производитель, модель тормозной системы и качество фрикционных накладок.

В каждом конкретном случае свои расчетные сроки износа. Они, как правило, указываются производителем на самой детали.

3. Технические неисправности.

Причиной неравномерного износа тормозных колодок, а также сокращения срока службы, является неисправность тормозных цилиндров, что в том числе приводит и к повреждению тормозного диска.

Передние тормозные диски, когда требуется замена передних тормозных дисков

Опытные автомобилисты советуют производить замену передних тормозных дисков каждые 50-60 тысяч километров пробега и делать это сразу в комплекте с колодками. Однако некоторые не согласны с этим и утверждают, что у каждого водителя разная манера езды, по этому руководствоваться пробегом в таких случаях неправильно.

В любом случае, передние тормозные диски подлежат замене если:

  1. Если тормозные диски изношены до допустимого минимума, что предусмотрен производителем.
  2. Если диск деформирован в результате удара.
  3. Если вы обнаружили механические повреждения, которые  нельзя устранить путем проточки.

Нестабильно работает двигатель на ларгусе

Lada Largus Cross (2019 год). Двигатель работает неустойчиво или глохнет на холостом ходу : причины и основные неисправности

Перечень возможных неисправностей Диагностика Методы устранения
Ненадежное соединение электрических цепей систем управления и питания двигателя Проверьте соединение электрических разъемов жгутов проводов, надежность контактов в колодках наконечников проводов Устраните неисправность соединений в разъемах
Зазор между электродами свечей не соответствует норме Зазор 0,9 –1,0 мм проверяется круглым щупом Установите нужный зазор или замените свечи
Много нагара на электродах свечей зажигания; попадание частиц нагара в зазор между электродами Осмотр Проверьте и при необходимости замените свечи
Неисправны свечи зажигания: утечка тока по трещинам в изоляторе или по нагару на тепловом конусе, плохой контакт в центральном электроде Отсутствие внешних повреждений и искрообразование между электродами на вывернутой свече не позволяют сделать вывод о ее работоспособности Замените свечи
Повреждение изоляции высоковольтных приборов и цепей Омметром проверьте на обрыв или «пробой» (замыкание на «массу») обмотки катушки зажигания, высоковольтные провода Замените поврежденную катушку зажигания, высоковольтные провода
Нарушены фазы газораспределения Проверьте фазы газораспределения Установите правильное взаимное расположение валов. Проверьте компрессию
Низкая компрессия в цилиндрах двигателя (менее 11,0 бар): износ или повреждение клапанов, их направляющих втулок и седел, залегание или поломка поршневых колец Проверьте компрессию Замените неисправные детали
Неисправны: датчики абсолютного давления и температуры воздуха во впускном трубопроводе, датчик положения дроссельной заслонки, форсунки (обрыв или замыкание обмоток, сильно загрязнены распылители) Проверьте датчики абсолютного давления и температуры воздуха во впускном трубопроводе, датчик положения дроссельной заслонки, форсунки. Проверьте работу форсунок, электрические цепи Замените неисправные датчики, провода, форсунки. Загрязненные форсунки можно промыть на специальном стенде
Неисправны регулятор холостого хода или его цепи Замените регулятор заведомо исправным Неисправный регулятор замените
Подсос постороннего воздуха во впускной тракт Осмотрите стыки, проверьте посадку дроссельного узла, датчиков абсолютного давления и температуры воздуха. На время пуска отключите вакуумный усилитель тормозов, заглушив штуцер впускного трубопровода Порванные прокладки, уплотнительные кольца, детали с деформированными фланцами, неисправный вакуумный усилитель замените
Неисправен регулятор давления топлива Проверьте манометром давление в топливной системе (не менее 3,5 бара) Замените неисправный регулятор
Неисправен адсорбер, негерметичность соединений трубок системы улавливания паров топлива Проверьте адсорбер на наличие повреждений, герметичность его соединений Замените неисправные адсорбер, трубки. Устраните негерметичность соединений
Заедание дроссельной заслонки или ее привода. В этих условиях ЭБУ не регулирует работу двигателя на холостом ходу Проверьте легкость движения заслонки Отрегулируйте привод, положение дроссельной заслонки. Замените дроссельный узел
Неисправен датчик концентрации кислорода Оценить работоспособность датчика концентрации кислорода и надежность соединений его электроцепей можно с помощью диагностического оборудования на СТО Восстановите поврежденные электроцепи. Неисправный датчик замените
Износ кулачков распределительного вала Осмотр после частичной разборки двигателя Замените распределительный вал
Не отрегулированы зазоры в приводе клапанов Проверьте зазоры Отрегулируйте зазоры
Неисправен датчик скорости автомобиля После остановки автомобиля двигатель работает неравномерно, но вскоре обороты холостого хода стабилизируются Замените датчик скорости автомобиля

Свечи зажигания замаслены, имеют нагар или увеличенный зазор между электродами.

Источник

Можете ли вы поменять самостоятельно или ехать в СТО?

Существует много типов тормозных жидкостей с различными характеристиками, и их нельзя смешивать

Важно убедиться, что жидкость полностью слита, а затем заменена на тип, соответствующий вашему транспортному средству. Еще одна проблема заключается в том, что используемый продукт является токсичным и горючим

Мой автосервис гордится тем, что предлагает качественный ремонт и надежный совет, который вам нужен больше всего при уходе за автомобилем. Мои обученные механики готовы ответить на любые ваши вопросы о проблемной коробке передач и или любых других проблемах, связанных с автомобилем, которые вас беспокоят.

Проверка вакуумного усилителя тормозов

Этот узел тормозной системы рекомендуется проверять через каждые 45 тысяч километров пробега. Если вакуумный усилитель вышел из строя, то усилие на педали тормоза намного больше. Это плохо влияет на управляемость автомобиля, увеличивается расход бензина, так как воздух подсасывается в цилиндры двигателя.

  1. Когда двигатель не работает, нажмите несколько раз на педаль тормоза.
  2. Держите нажатой педаль и запустите двигатель. Она должна податься вперед. Если педаль осталась на месте, то нужно проверить надежность соединения шланга с клапаном и впускным коллектором.
  3. При ослаблении хомута крепления шланга, подтяните его.
  4. Если шланг соединен с обратным клапаном неплотно, то его необходимо заменить. Снова проверьте работоспособность усилителя. Если результат не изменился, то вакуумный усилитель неисправен. Ремонтируется он только в специализированной мастерской.

Дополнительные вопросы и ответы

Каковы сроки службы тормозных колодок и тормозных дисков?

Есть много факторов, которые влияют на средний срок службы компонентов вашего тормоза. Это тип колодок, дисков, ваш личный стиль вождения и техническое обслуживание. По мнению большинства компаний, производящих тормозные колодки, а также квалифицированных механиков, тормозные колодки могут продержаться от 30 000 до 120 000 километров. При этом передние изнашиваются в примерно в 3 раза быстрее, чем задние. В среднем, рекомендуется менять колодки на отечественных авто примерно каждые 10 000 км, а на иномарках — каждые 20 000 км. Реальные сроки службы могут сильно разниться, главное — просодический проверять их и их толщину.

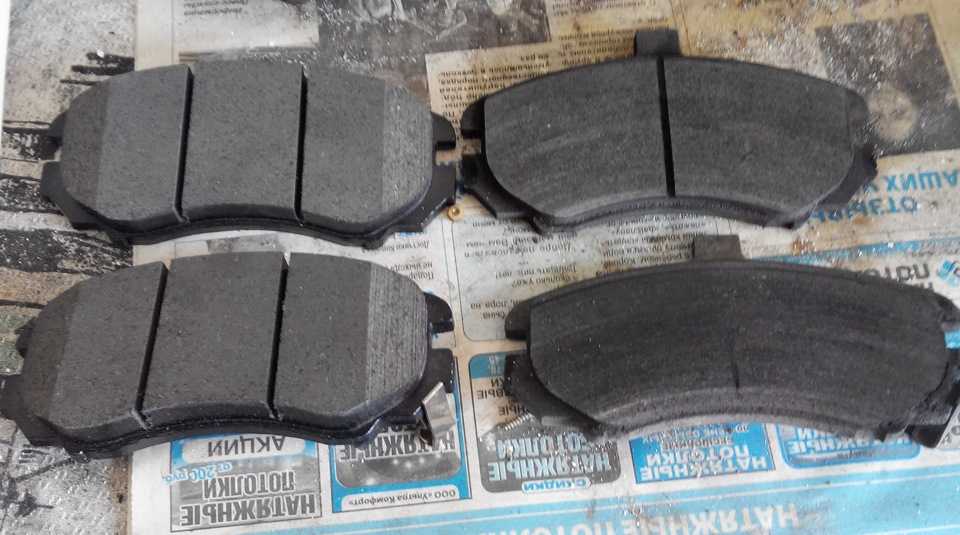

Слева — новые колодки, справа — старые

Срок службы тормозных дисков довольно длинный  — в 3-4 раза больше, чем у колодок. Но опять же, все зависит от многих других факторов, таких как то, как вы поддерживаете свою тормозную систему и то, как вы водите свой автомобиль. В среднем, это более 100 000 км. Тут также надо опираться на толщину роторов при замерах.

Сколько стоят новые тормозные диски?

Средняя стоимость новых тормозных дисков варьируется от 3 000 до 5 000 рублей каждый. Некоторые роторы с лучшими характеристиками могут стоить от 7000+ рублей за каждый. Кроме того, цены сильно зависят от типа, марки и качества.

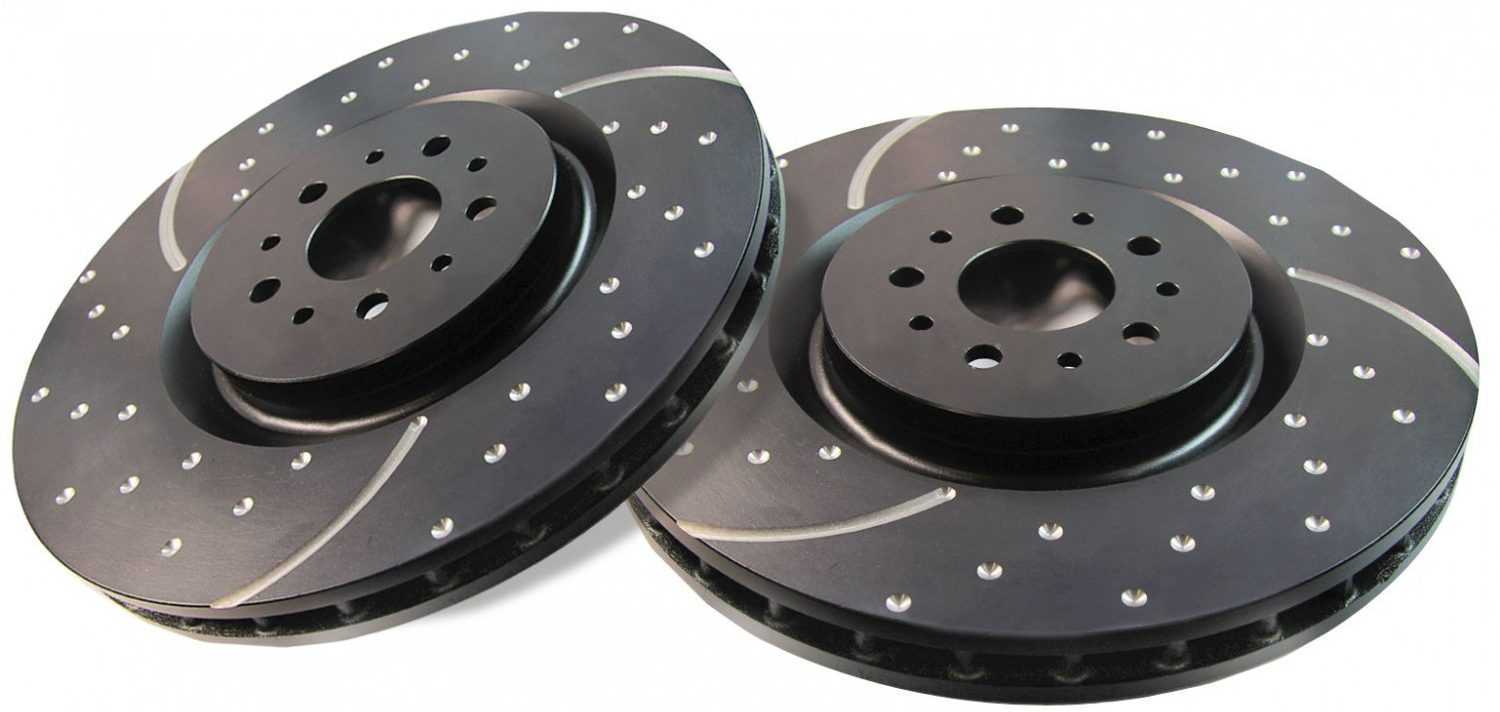

Новые тормозные диски

Когда дело доходит до замены тормозных роторов, некоторые люди часто задумываются, стоит ли им покупать новые или восстановленные запчасти. Каждый из этих типов имеет свои преимущества и недостатки. Например, запчасти для вторичного рынка, как правило, дешевле и доступны в широком спектре вариантов, в то время как новые тормозные диски легче выбирать и они обеспечивают более высокую гарантию качества.

Могу ли я ездить с изношенными дисками?

Тормозные роторы играют важную роль в том, чтобы позволить вашей машине остановиться, когда она находится в движении. Если роторы не работают должным образом, возможно, вы не сможете правильно остановить машину в случае чрезвычайной ситуации. Это может привести ко многим опасностям, если вам нужно остановиться, чтобы избежать пешеходов, велосипеда, автомобильной аварии или других дорожных ситуаций. Поэтому, когда вы обнаружите, что ваши тормоза работают не так, как должны, вам нужно как можно скорее привести свой автомобиль к механику для проверки толщины дисков.

Педаль тормоза — снятие и установка

Снятие

1. Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

2. Снять выключатель сигнала торможения.

3. Отсоединить вакуумный усилитель от педали тормоза, для чего повернуть фиксирующий флажок соединительной оси вверх и извлечь ось из отверстий толкателя вакуумного усилителя и педали тормоза.

4. Отвернуть гайку крепления оси педалей, снять пружинную шайбу, сдвинуть ось влево до освобождения педали тормоза и снять педаль (ключ гаечный 13 мм, головка сменная 13, ключ трещоточный).

5. Извлечь из педали втулку дистанционную и две пластмассовые втулки.

Установка

1. Проверить состояние деталей педали тормоза, дефектные детали заменить. Установить в педаль тормоза две пластмассовые и дистанционную втулки.

2. Установить педаль тормоза на место, вставить ось крепления педалей сцепления и тормоза и закрепить ось пружинной шайбой и гайкой. Момент затяжки гайки 16 Н·м (1,6 кгс·м) (ключ гаечный 13 мм, головка сменная 13, ключ трещоточный, ключ динамометрический).

Внимание:

Соединительная ось между толкателем вакуумного усилителя и педалью тормоза подлежит обязательной замене.

3. Соединить вакуумный усилитель с педалью тормоза, для чего установить новую соединительную ось в отверстия толкателя усилителя и педали тормоза и защелкнуть флажок оси на штоке толкателя. Ось устанавливается только движением справа налево и сверху вниз. Перед установкой на ось нанести смазку MOLYCOTE ЗЗМ в количестве 1г (смазка пластичная MOLYCOTE ЗЗМ согласно действующему «Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» К 3100.25100.00018).

4. Установить на место и отрегулировать выключатель сигнала торможения.

5. Проверить эффективность рабочей тормозной системы.

Диагностика работы электронной противоугонной блокировки запуска двигателя

В состав ЭСУД автомобиля Lada Largus входит электронная противоугонная блокировка запуска двигателя (ЭПБЗД), которая предотвращает несанкционированный запуск двигателя с помощью разрыва цепей управления ЭСУД.

В свою очередь, в ЭБУ реализована возможность индивидуального кодирования цифрового сигнала, сформированного блоком управления ЭПБЗД, для разрешения или запрета запуска двигателя.

ЭПБЗД или иммобилизатор представляет собой электронное устройство, в состав которого входит электронный блок управления с катушкой связи на замке зажигания, контрольная лампа, расположенная на приборной панели (рис. 2) и ключи с радиочастотным пультом дистанционного управления.

Электронный блок управления ЭПБЗД подключен к ЭБУ ЭСУД через диагностическую линию, которая коммутируется реле (входит в состав блока управления).

В случае если диагностический прибор не подключен к диагностической розетке, диагностическая линия используется для связи ЭБУ ЭСУД с электронным блоком управления ЭПБЗД. При подключении диагностического прибора линия автоматически переключается на обмен между ЭБУ ЭСУД и диагностическим прибором. Следует учесть, что блок управления ЭПБЗД имеет приоритет перед диагностическим прибором — в случае обмена информации между ЭБУ ЭСУД и блоком управления ЭПБЗД происходит разрыв связи между ЭБУ ЭСУД и диагностическим прибором.

Блок управления ЭПБЗД установлен под приборной панелью автомобиля.

Фото отчет проделанной работы по снятию и установке тормозных дисков на ларгус

Итак, когда суппорт снят и нам больше ничего не мешает, необходимо открутить при помощи биты torx t 40 два винта, который крепят диск к ступице.

Если диск прикипел к ступице, что бывает нередко, то необходимо постучать по месту соприкосновения молотком, как это представлено на фото ниже.

Когда диск уже отойдет от своего места, можно снимать его уже без особых проблем:

Прежде чем приступать к замене дисков, необходимо обязательно хорошенько почистить место соединения со ступицей щеткой по металлу.

А также нанести медную смазку, которая предотвращает появление вибрации при торможении, а также позволяет в дальнейшем беспрепятственно снять диск.

И теперь можно устанавливать новый тормозной диск Ларгуса на свое место. Минимальная цена на данные детали Лада Ларгус составляет от 2000 рублей за одну единицу. Соответственно, комплект вам может обойтись от 4000 рублей. Разумеется, что оригинал будет стоит в районе 4000-5000 рублей.

Наверняка, многих автомобилистов волнуют вопросы: как часто приходится менять колодки передние Лада Ларгус, на что стоит обратить внимание при замене, только ли они влияют на надежность торможения или далеко не всегда новое изделие оказывается панацеей от всех бед. Естественно, все не так просто и, меняя колодки, желательно помнить парочку добрых советов

Мое мнение и личный опыт

Я лично делаю замену каждые 2 года — это рекомендуемый период для Mercedes и VW и хорошая практика для всех, кто живет там, где много холмов, гор или влаги.

Таким образом, если автомобиль использует тормоза (гонка, спуск с горы, буксировка или гонка другой машины, спуск с горы и буксировка лодки), эта тормозная жидкость кипит. Вот тогда педаль начинает останавливаться все ниже и ниже, и делаться все мягче и мягче. И в какой-то момент вы можете утратить способность быстро тормозить.

Любой, кто управляет своими автомобилями в таких «соревнованиях», как автокросс, соло, соревнования на время или гонки на колесах, меняет ее перед каждым событием.
