Расположение компонентов

Поз. № запасной Наименование
1 части Тахометр
2 Индикатор активации свечей накаливания
3 Индикатор ремня безопасности (только для стран Персидского залива)
4 Сигнализатор неисправности (MIL)
5 Индикатор левого поворота
6 Указатель температуры охлаждающей жидкости (ECT)
7 Индикатор высокой температуры ECT
8 Индикатор дальнего света фар
9 Индикатор аварийной сигнализации
10 Указатель уровня топлива
11 Индикатор правого поворота
12 Индикатор противобуксовочной системы
13 Спидометр
14 Индикатор блокировки дифференциала
15 Индикатор задней противотуманной фары
16 Дисплей одометра и счетчика пробега
17 Кнопка обнуления счетчика пробега
18 Индикатор прицепа
19 Сигнализатор низкого уровня топлива
20 Индикатор антиблокировочная система тормозов (ABS)
21 Предупредительный сигнализатор тормозной системы
22 Индикатор включения габаритных фонарей
23 Индикатор противоугонной сигнализации
24 Индикатор пониженного диапазона раздаточной коробки
25 Индикатор зажигания/неисправность цепи зарядки
26 Индикатор низкого давления масла

Снятие и установка

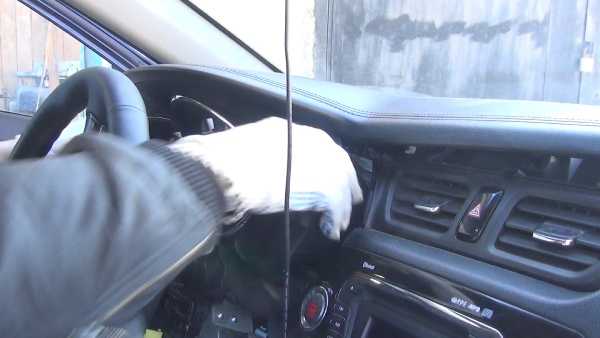

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

  • Скидывается провод с минуса АКБ.
  • Демонтируется рулевое колесо. Колонка опускается вниз до предела.
  • Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).
  • Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.


Отщелкиваем козырек

  • К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).
  • Козырек окончательно снимается.


Демонтируем козерек

Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.


Щиток приборов

Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

Осторожно отсоединяем колодки

Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.

Бортовой компьютер Logan

При нажатии кнопки, которая размещена на рычаге переключателя очистителя и омывателя лобового стекла, происходит активация бортового компьютера Рено Логан.

На дисплее бортового компьютера частично дублируется информация панели приборов Logan. Слева расположена шкала уровня горючего в топливном баке. Справа шкала отображает температурные показатели рабочей жидкости в системе охлаждения. Верхние цифры отображают суммарный пробег автомобиля, снизу – суточный километраж.

Отображение информации на дисплее: a — информация бортового компьютера; b — часы; c — указатель температуры охлаждающей жидкости двигателя. При нормальной работе двигателя четыре прямоугольника темные. Не допускайте работу двигателя в режиме перегрева; d — указатель уровня топлива в топливном баке. При полном топливном баке все прямоугольники темные.

На дисплей также выводятся такие данные:

  1. сколько горючего использовано после обнуления информации бортового компьютера;
  2. значение среднего расхода (в литрах на 100 км) после обнуления значений. Счетчик активируется после 400 метров пути с момента начала движения;
  3. значение текущего расхода (отображается на скорости 30 км/ч и выше);
  4. сколько проедет автомобиль при текущем уровне топлива. Расчет производится с учетом среднего расхода;
  5. пробег с момента последнего сброса показателей бортового компьютера;
  6. скорость, с которой в среднем двигалось авто с момента последнего сброса показателей;

Вместо суточного пробега можно настроить показ времени. Для этого активируйте соответствующий режим кнопкой на рычаге, и установите точное время с помощью кнопки 8. При длительном нажатии минуты и секунды можно изменять быстро.

Активация самодиагностики бортового компьютера

Для активации режима самодиагностики бортового компьютера Рено Логан 1 выполните следующие действия:

  1. Вставьте ключ в зажигание.
  2. Нажмите и удерживайте кнопку сброса суточного пробега, которая размещена на панели приборов.
  3. Проверните ключ, удерживая кнопку, пока на дисплее не появятся числа.
  4. Отпустите кнопку.

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Описание панели приборов Lada XRAY

Комбинация приборов XRAY представляет собой доработанную приборную панель Renault. Щиток состоит из трех колодцев, в один из которых встроен бортовой компьютер. Панель приборов получила новые индикаторы с которыми многие автолюбители столкнутся впервые, например, многофункциональная сигнальная лампа. Узнать о назначении всех показаний можно из описания ниже.

В комбинацию приборов XRAY встроен целый комплекс контрольных ламп и световых индикаторов. Цвета индикаторов обозначают:

красный , оранжевый – опасность, важное напоминание;
желтый – предупреждение, справка, неисправность;
зеленый , синий – подтверждение включения

1 – сигнальная лампа ABS; 2 – сигнальная лампа надувных подушек безопасности; 3 – сигнальная лампа многофункциональная; 4 – индикатор переключения передач (переход на высшую передачу); 5 – сигнальная лампа перегрева охлаждающей жидкости; 6 – сигнальная лампа разряда аккумуляторной батареи; 7 – сигнальная лампа «Указателя левого поворота»; 8 – сигнальная лампа неисправности тормозной системы/включения стояночного тормоза; 9 – сигнальная лампа «Указателя правого поворота»; 10 – ECO индикатор режима «ECO»; 11 – контрольная лампа давления моторного масла; 12 – сигнальная лампа подогревателя двигателя; 13 – сигнальная лампа отключения системы электронного контроля устойчивости; 14 – сигнальная лампа системы электронного контроля устойчивости; 15 – дисплей бортового компьютера; 16 – сигнальная лампа минимального уровня топлива в баке; 17 – сигнальная лампа регулятора скорости; 18 – сигнальная лампа «Круиз-контроль»; 19 – сигнальная лампа «Ограничителя скорости»; 20 – сигнальная лампа включения дальнего света фар; 21 – сигнальная лампа предпускового подогрева; 22 – сигнальная лампа включения фар ближнего света; 23 – сигнальная лампа включения передних противотуманных фар; 24 – сигнальная лампа включения задних противотуманных фар; 25 – спидометр; 26 – контрольная лампа неисправности системы управления двигателем; 27 – индикатор переключения передач (переход на низшую); 28 – контрольная лампа низкого давления в шинах (в вариантном исполнении); 29 – индикатор «Открытых дверей»; 30 – тахометр.

Многофункциональная сигнальная лампа загорается при включении зажигания и гаснет после запуска двигателя. Если лампа загорелась во время движения, в целях безопасности необходимо немедленно остановить автомобиль, как только это позволят условия движения. Для устранения неисправности обратитесь к официальному дилеру LADA. Это общая ошибка двигателя, более точно определить причину неисправности можно после диагностики сканером. Одна из возможных причин — плохой бензин.

Возможно вас заинтересуют функции штатного бортового компьютера. Напомним, другие инструкции по ремонту и эксплуатации XRAY можно найти в этом содержании.

Источник

Как определить температуру ОЖ на новой панели приборов Lada XRAY Cross

На Lada XRAY Cross АвтоВАЗ начал устанавливать обновленную комбинацию приборов (артикул 8450022501). Одна из отличительных особенностей этого щитка приборов — наличие индикации температуры охлаждающей жидкости. Однако эти показания мало информативны, т.к. температура отображается в виде прямоугольных сегментов. А вы знаете, как их расшифровать эти деления?

В руководстве по эксплуатации автомобилем указывается, что в вариантном исполнении в комбинации приборов применяется дисплей бортового компьютера с функциями индикации температуры охлаждающей жидкости. Однако никакой дополнительной информации нет.

Владельцы Lada XRAY Cross отмечают, что выше 4-го деления температура ОЖ не поднимается. Мы обратились с этим вопросом к производителю, вот что нам ответили:

При какой температуре загораются остальные остальные деления удалось определить при помощи EML327 адаптера (можно заказать из этого каталога аксессуаров):

  1. 45-55 о C;
  2. 55-65 о C
  3. 65-75 о C
  4. 75-110 о C
  5. 111 о C и выше

Обн.10.04.19: Ответ АвтоВАЗа:

Ключевые слова: Lada XRay cross

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

  • 002 – неисправен потенциометр;
  • 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
  • 004 – ДТОЖ, сбой или отказ;
  • 006 – датчик детонации топливной смеси накрылся;
  • 014 – нарушена работа клапана продувки адсорбера;
  • 017 – ДПКВ;
  • 022 – ЭБУ поврежден или слетела прошивка;
  • 032 – перегрев ДВС;
  • 044 – неисправен иммобилайзер;
  • 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
  • 064 – спидометр, обрыв датчика;
  • 106 – катализатор вышел из строя;
  • 253 – пропал контакт массы двигателя.

Описание панели приборов Lada XRAY

Комбинация приборов XRAY представляет собой доработанную приборную панель Renault. Щиток состоит из трех колодцев, в один из которых встроен бортовой компьютер. Панель приборов получила новые индикаторы с которыми многие автолюбители столкнутся впервые, например, многофункциональная сигнальная лампа. Узнать о назначении всех показаний можно из описания ниже.

В комбинацию приборов XRAY встроен целый комплекс контрольных ламп и световых индикаторов. Цвета индикаторов обозначают:

красный , оранжевый – опасность, важное напоминание;
желтый – предупреждение, справка, неисправность;
зеленый , синий – подтверждение включения

1 – сигнальная лампа ABS; 2 – сигнальная лампа надувных подушек безопасности; 3 – сигнальная лампа многофункциональная; 4 – индикатор переключения передач (переход на высшую передачу); 5 – сигнальная лампа перегрева охлаждающей жидкости; 6 – сигнальная лампа разряда аккумуляторной батареи; 7 – сигнальная лампа «Указателя левого поворота»; 8 – сигнальная лампа неисправности тормозной системы/включения стояночного тормоза; 9 – сигнальная лампа «Указателя правого поворота»; 10 – ECO индикатор режима «ECO»; 11 – контрольная лампа давления моторного масла; 12 – сигнальная лампа подогревателя двигателя; 13 – сигнальная лампа отключения системы электронного контроля устойчивости; 14 – сигнальная лампа системы электронного контроля устойчивости; 15 – дисплей бортового компьютера; 16 – сигнальная лампа минимального уровня топлива в баке; 17 – сигнальная лампа регулятора скорости; 18 – сигнальная лампа «Круиз-контроль»; 19 – сигнальная лампа «Ограничителя скорости»; 20 – сигнальная лампа включения дальнего света фар; 21 – сигнальная лампа предпускового подогрева; 22 – сигнальная лампа включения фар ближнего света; 23 – сигнальная лампа включения передних противотуманных фар; 24 – сигнальная лампа включения задних противотуманных фар; 25 – спидометр; 26 – контрольная лампа неисправности системы управления двигателем; 27 – индикатор переключения передач (переход на низшую); 28 – контрольная лампа низкого давления в шинах (в вариантном исполнении); 29 – индикатор «Открытых дверей»; 30 – тахометр.

Многофункциональная сигнальная лампа загорается при включении зажигания и гаснет после запуска двигателя. Если лампа загорелась во время движения, в целях безопасности необходимо немедленно остановить автомобиль, как только это позволят условия движения. Для устранения неисправности обратитесь к официальному дилеру LADA. Это общая ошибка двигателя, более точно определить причину неисправности можно после диагностики сканером. Одна из возможных причин — плохой бензин.

Возможно вас заинтересуют функции штатного бортового компьютера. Напомним, другие инструкции по ремонту и эксплуатации XRAY можно найти в этом содержании.

Источник

Коды ошибок на приборной панели Приора

При входе в режим самодиагностики на дисплее могут появиться комбинации чисел и букв, указывающие на часть цепи, где обнаружена неисправность.

Обычно после входа в сервисный режим на приборке появляется одна или несколько цифр:

  • 2 – в бортовой сети обнаружено критическое превышение напряжения, вызванное коротким замыканием или поломкой узла;
  • 3 – обнаружена ошибка датчика уровня топлива, возможен обрыв цепи;
  • 4 – присутствует перегрев системы охлаждения, либо сломан соответствующий датчик;
  • 5 – термометр, определяющий показатели температуры за бортом сломан или наблюдается обрыв цепи в версиях до 2012 года монтируется опционально;
  • 6 – закипел двигатель, необходимо дождаться охлаждения или проверить исправность датчиков;
  • 7 – слишком низкое давление масла в картере силовой установки, возможна протечка поддона или сильно упал уровень лубриканта;
  • 8 – поломка тормозной магистрали или блоков соответствующей системы;
  • 9 – разрядился аккумулятор, либо элемент неисправен, также может появляться после длительного простоя автомобиля в мороз;
  • Е – слетела прошивка или присутствует критическая ошибка в пакете данных EEPROM.

Неисправность ДТОЖ

При неисправности датчика температуры охлаждающей жидкости на автомобилях семейства Лада Веста, владельцы отмечают следующие сопутствующие симптомы:

  • не стабильный запуск двигателя при холодной погоде
  • плохое качество выхлопных газов при холодном двигателе
  • неоправданно большой расход топлива
  • нестабильная работа вентилятора системы охлаждения двигателя

Также многие владельцы автомобилей лада веста 2020 года выпуска и более поздних экземпляров отмечают странное поведение стрелки температуры двигателя на приборной панели. Странность заключается в том, что при запуске двигателя, температура постепенно поднимается до ~55 градусов после чего, буквально за несколько секунд доходит до 90 градусов и застывает на месте. На самом деле температура двигателя конечно же не подскочила до 90 градусов, а также постепенно продолжает увеличиваться, пока не достигнет рабочих показателей. Такая особенность не обусловлена неисправностью ДТОЖ и его замена в этом случае совершенно не поможет. Подобная система была внедрена АвтоВАЗом умышленно и вернуть достоверное отображение реальной температуры удастся лишь после перепрошития приборной панели. Не стоит ругать отечественный автопром если вы столкнулись с подобной особенностью, схожие системы отображения температуры устанавливаются и на иностранных моделях автомобилей.

Индикаторы

Сигнализатор Цвет подсветки Проверка лампы С внутренним управлением (S)/с внешним управлением (Е)
Свечи накаливания активированы Янтарный Нет (может загореться при включении зажигания, свидетельствуя об активации свечей накаливания) E
Ремень безопасности Красный Нет E
(MIL (сигнализатор неисправности)) Янтарный * Да E
Сигнал левого поворота Зеленый Нет E
Высокая температура ECT Красный Да S
Дальний свет Синий Нет E
Аварийная сигнализация Красный Нет E
Сигнал правого поворота Зеленый Нет E
Противобуксовочная система Янтарный Да E
Блокировка дифференциала Янтарный Нет E
Задняя противотуманная фара. Янтарный Нет E
Прицеп Зеленый Нет E
Контрольная лампа низкого уровня топлива Янтарный Да S
**ABS Янтарный * Да E
Сигнализатор тормозной системы Красный Да E
включение габаритных фонарей; Зеленый Нет E
Система противоугонной сигнализации Красный Нет E
Включение пониженной передачи раздаточной коробки Зеленый Нет E
Зажигание / неисправность цепи зарядки Красный Нет E
Низкое давление масла Красный Нет E

* = Проверка ламп выполняется модулем подсистемы, а не панелью приборов.**= После замены блока ABS (антиблокировочная система тормозов) в автомобилях 2011 МГ в аппаратное обеспечение блока IPC были внесены изменения в целях обновления входных сигналов микросхем и их соответствия различиям между блоками WABCO и Bosch. IPC компенсирует разницу в логике работы, поэтому система не требует вмешательства владельца. Сигнализатор будет продолжать гореть в случае сигнала высокого или низкого напряжения, соответствующего разрыву цепи (О/С) или короткому замыканию (S/C). Так как ABS устанавливается не на все машины, на панели приборов предусмотрен регистратор PID, определяющий наличие ABS. Состоянием по умолчанию является наличие ABS в новом пакете данных. Поэтому, при необходимости установки нового блока IPC на автомобиль, так как автомобиль НЕ оборудован ABS, сигнализатор ABS будет гореть, пока для регистратора ПИД не будет выбрано значение «Система ABS не установлена». Если в автомобиле предусмотрена система ABS, сигнализатор должен включиться на три секунды, а затем погаснуть (процедура обычной проверки).

Не хватает шкалы температуры двигателя на приборной панели.

Действительно, на всех автомобилях XRAY в комбинации приборов отсутствует шкала температуры двигателя, но мониторинг данной характеристики реализуется другим способом. При увеличении температуры двигателя до критического значения на поле сигнализаторов внутри шкалы спидометра красным цветом загорится сигнализатор температуры охлаждающей жидкости, что требует незамедлительной реакции водителя (снижение оборотов или же полная остановка двигателя для снижения температуры, проверка уровня охлаждающей жидкости). Что касается работы холодного мотора, то в инструкции к LADA XRAY даны рекомендации по движению автомобиля при отрицательных температурах. Там написано – прогреть при необходимости для достижения комфортных условий. Кстати, многие опытные водители отмечают, когда двигатель прогрелся и стал работать с более стабильными характеристиками, они не пользуются подсказкой приборов.

Не хватает шкалы температуры двигателя на приборной панели.

Действительно, на всех автомобилях XRAY в комбинации приборов отсутствует шкала температуры двигателя, но мониторинг данной характеристики реализуется другим способом. При увеличении температуры двигателя до критического значения на поле сигнализаторов внутри шкалы спидометра красным цветом загорится сигнализатор температуры охлаждающей жидкости, что требует незамедлительной реакции водителя (снижение оборотов или же полная остановка двигателя для снижения температуры, проверка уровня охлаждающей жидкости). Что касается работы холодного мотора, то в инструкции к LADA XRAY даны рекомендации по движению автомобиля при отрицательных температурах. Там написано – прогреть при необходимости для достижения комфортных условий. Кстати, многие опытные водители отмечают, когда двигатель прогрелся и стал работать с более стабильными характеристиками, они не пользуются подсказкой приборов.

3

Lada Xray. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ

Lada Xray. Органы управления и приборы

Рис. 3.1. Органы управления и приборы

  1. – Крышка монтажного блока.

  2. – Дефлекторы обдува передних боковых окон.

  3. – Боковые вентиляционные сопла.

  4. – Переключатель световой сигнализации.

  5. – Рулевое колесо.

  6. – Комбинация приборов.

  7. – Выключатель звукового сигнала/накладка подушки безопасности водителя.

  8. – Переключатель стеклоочистителей.

  9. – Центральные вентиляционные сопла.

  10. – Выключатель аварийной сигнализации.

  11. – Аудиосистема.

  12. – Выключатель блокировки центрального замка дверей.

  13. – Накладка подушки безопасности пассажира.

  14. – Выключатель подушки безопасности пассажира.

  15. – Рукоятка открывания/закрывания перчаточного ящика.

  16. – Панель управления климатической системой.

  17. – Кнопка отключения системы электронного контроля устойчивости («ESC OFF»).

  18. – Розетка 12 В.

  19. – Подстаканники.

  20. – Рычаг стояночного тормоза.

  21. – Выключатель системы безопасной парковки.

  22. – Рычаг переключения механической коробки передач.

  23. – Педаль акселератора.

  24. – Педаль тормоза.

  25. – Выключатель зажигания.

  26. – Педаль сцепления.

  27. – Дополнительные органы управления аудиосистемой.

  28. – Переключатель корректора угла наклона света фар.

  29. – Рукоятка отпирания капота.

Рис. 3.2. Органы управления и приборы (в вариантном исполнении)

  1. – Блоки управления системами «Круиз-контроль» и «Ограничитель скорости».

  2. – Дефлекторы обдува передних боковых окон.

  3. – Боковые вентиляционные сопла.

  4. – Переключатель световой сигнализации.

  5. – Рулевое колесо.

  6. – Комбинация приборов.

  7. – Выключатель звукового сигнала/накладка подушки безопасности водителя.

  8. – Переключатель стеклоочистителей.

  9. – Центральные вентиляционные сопла.

  10. – Выключатель аварийной сигнализации.

  11. – Мультимедийная система.

  12. – Выключатель блокировки центрального замка дверей.

  13. – Накладка подушки безопасности пассажира.

  14. – Выключатель подушки безопасности пассажира.

  15. – Рукоятка открывания/закрывания перчаточного ящика.

  16. – Панель управления климатической системой.

  17. – Розетка 12 В.

  18. – Подстаканники.

  19. – Рычаг стояночного тормоза.

  20. – Выключатель системы безопасной парковки.

  21. – Селектор автоматизированной трансмиссии.

  22. – Кнопка отключения системы электронного контроля устойчивости («ESC OFF»).

  23. – Педаль акселератора.

  24. – Педаль тормоза.

  25. – Выключатель зажигания.

  26. – Дополнительные органы управления мультимедийной системой.

  27. – Переключатель корректора угла наклона света фар.

  28. – Рукоятка регулировки наружных зеркал заднего вида с электроприводом.

  29. – Рукоятка отпирания капота.

  30. – Крышка монтажного блока.

Видео по теме «Lada Xray. Органы управления и приборы»

Панель органов управления LADA

Lada Vesta. Бортовой компьютер, самодиагностика приборной панели

LADA X RAY Приборная панель бардачек ЛАДА Х РЕЙ

Особенности

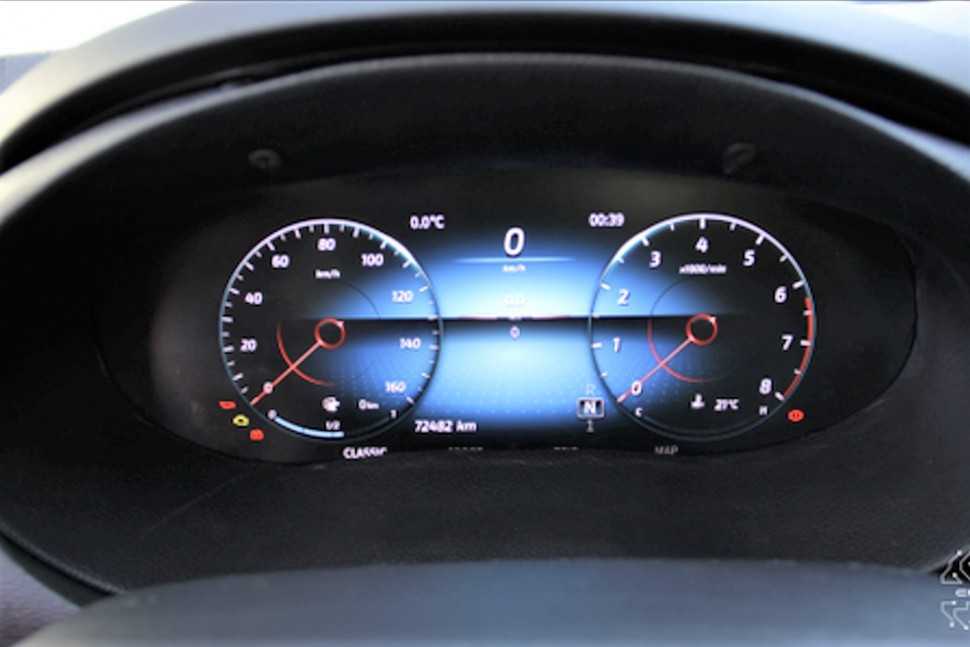

Внешний вид такой приборки просто роскошный – смотрится она стильно и дорого, сразу выделяя салон вашего X Ray.

Она располагает 4.3-дюймовым дисплеем, сработанным по технологии TFT

Кроме того, одновременно на ней может высвечиваться сразу 5 показателей, что делает считывание информации еще более быстрым и удобным, а во время езды на высокой скорости это немаловажно

Этот компонент для тестирования получил один из «драйвовчан», известный там под ником Valdemar600. Он сразу отметил ряд приятных и полезных моментов:

  1. Красочность – смотрится эта приборная панель куда привлекательнее штатной;
  2. Наличие спортивного режима, который позволяет выводить на дисплей текущие обороты двигателя, а также max обороты во время разгона;
  3. Показатели горючего – расход топлива (мгновенный и средний), а также остаток хода на текущем запасе бензина;
  4. Уровень заряда АКБ;
  5. Календарь – далеко не самый необходимый аспект в данном случае, но он есть;
  6. Техническое обслуживание кроссовера – к примеру, можно поставить уведомление о замене масла;
  7. Возможность выводить индикатор о превышении скорости.

Обычная и панель приборов Supervision


Обычная приборная панель

Внутри поколения в зависимости от комплектации можно заметить отличия, но они касаются прежде всего декоративного оформления. Варианты приборок на корейском автомобиле:

  • обычная (для базовой комплектации машин);
  • Supervision (доступна в комплектациях «Премиум» и «Престиж»).

При выборе богатой комплектации водитель получает приборный щиток Supervision, отличия которого от базового варианта в следующем:


Приборная панель Supervision

  • используются более яркие лампы для общей подсветки;
  • приборы имеют хромированную окантовку;
  • яркость подсветки информации о текущем состоянии авто можно регулировать;
  • есть русская версия (при выводе сообщений, показаний и т.д.);
  • используются приборы с повышенной точностью (расчет топлива, одометр и т.д.);
  • применен стойкий к ультрафиолету и истиранию пластик;
  • за счет контраста и четкость обозначения не утомляют водителя.

Стрелочные указатели приборной панели Kia Rio 3

Для наглядности можно рассмотреть щиток приборов Киа Рио 3 2013 года выпуска. Расположение указателей обеспечивает постоянный контроль за состоянием автомобиля, информация о положении дел с рабочими узлами, механизмами сгруппирована и поступает в распоряжение водителя, не отвлекая его от управления.

Контрольные стрелочные указатели на панели приборов:

  • спидометр (показывает, с какой скоростью машина движется, показатель выражен в км/ч);
  • тахометр (указывает на число оборотов коленчатого вала ДВС, показатель выражен в об./мин);
  • индикатор уровня бензина в топливном баке (полный, полбака, пустой);
  • индикатор температуры антифриза в контуре охлаждения.

Символы на приборной панели

На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.

Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.

Расшифровка и описание значков и символов на приборной панели Дастер:

тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.

При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.

При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.

Переходник OBD2 для вывода температуры на магнитолу

Можно вывести температуру двигателя на экран штатной магнитолы Lada XRAY. Для этого потребуется активировать этот режим в магнитоле при помощи программы DDT4ALL, а также установить в разъем OBD-II специальной устройство.

Устройство состоит из:

  • понижающий стабилизатор напряжения LM2576 LM2596S
  • плата Arduino Atmega328P Pro mini 16МГц/5В
  • два CAN ISP ретранслятора MCP2515
  • плата для заливки скетчей Micro USB CP2102 USB 2.0 UART TTL

После этого нужно скомпилировать скетч и залить его в контроллер Arduino.

Более детально об этом устройстве на странице автора bayserg007 . Он же изготавливает его на заказ (цена 1900 рублей).

А какой способ больше подходит для вас? Напомним, на Lada XRAY на руле нет кнопок переключения треков (предыдущий, следующий), но их можно активировать при помощи специального устройства. Еще одна доработка, делающая эксплуатацию автомобиля более комфортной — эмулятор круиз-контроля.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
