Регулировка подсветки приборной панели калина 2 есть

Электрическая схема гранта задней части ВАЗ 2190

Схема электрооборудования задней части автомобиля: 1-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3-боковой указатель поворотов правый; 4-боковой указатель поворотов левый; 5-датчик ручного тормоза;

6-элемент обогрева заднего стекла; 7-плафон освещения салона; 8-выключатель в ремне безопасности водителя; 9-фонарь освещения багажника; 10-модуль электробензонасоса; 11-фонарь правый; 12-электродвигатель блокировки багажника; 13-выключатель плафона освещения салона; 14-дополнительный сигнал торможения;

15-фонарь левый; 16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20-блок управления надувных подушек безопасности; 21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

1 – индикатор напора смазки в картере силовой установки;
2 – разъем генератора;
3 – питание заслонки подачи топливной смеси;
4 – термометр системы охлаждения;
5 – подача сигнала на приборную панель;
6 – продувка адсорбера;
7 –спидометр;
8 – ДМРВ;
9 – ДПКВ;
10 – ДК перед катализатором;
11 – аппарат импульса управления;
12 – сенсор концентрации кислорода в отработанных газах;
13/14 – катушка и свечи зажигания соответственно;
15 – драйверы форсунок;
16 – контактная группа зажигания;
17 – сенсор измерения детонации.

Читать далее: Ремень грм рено меган 2: замена своими руками

Всем доброго времени суток, уже два дня сижу в нтернет в поисках, в разъем на щиток приборов приходит куча проводов, мне нужно узнать по какому проводу приходит сигнал чтоб выключилась лампа “непристегнутогог ремня”, и что там появляется на этом контакте плюс или минус или пропадает?В журналах по ремонту данной информации нет, но если я ее там просто не увидел, а вы меня тыкнете в нее носом, не обижусь, а скажу спасибо.

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета». Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
Диод, который сигнализирует включение левого поворотника.
Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
Лампочка указывает на включение правого поворотника.
Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
Спидометр. Показывает скорость, с которой авто передвигается.
ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
Переход на высшую передачу. Не применяется на этом авто.
Дальний свет. Говорит о том, что в авто включен дальний свет.
Противотуманки. Говорит о включенных задних противотуманках.
Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
Передние противотуманки. Говорит о включенных передних противотуманных фарах.
Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
Дисплей бортового компьютера.
Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
Давление в шинах. Показывает на недостаточное давление в колесах.
Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
Непристегнутые ремни безопасности.
Неисправность мотора. Не используется на авто.
Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

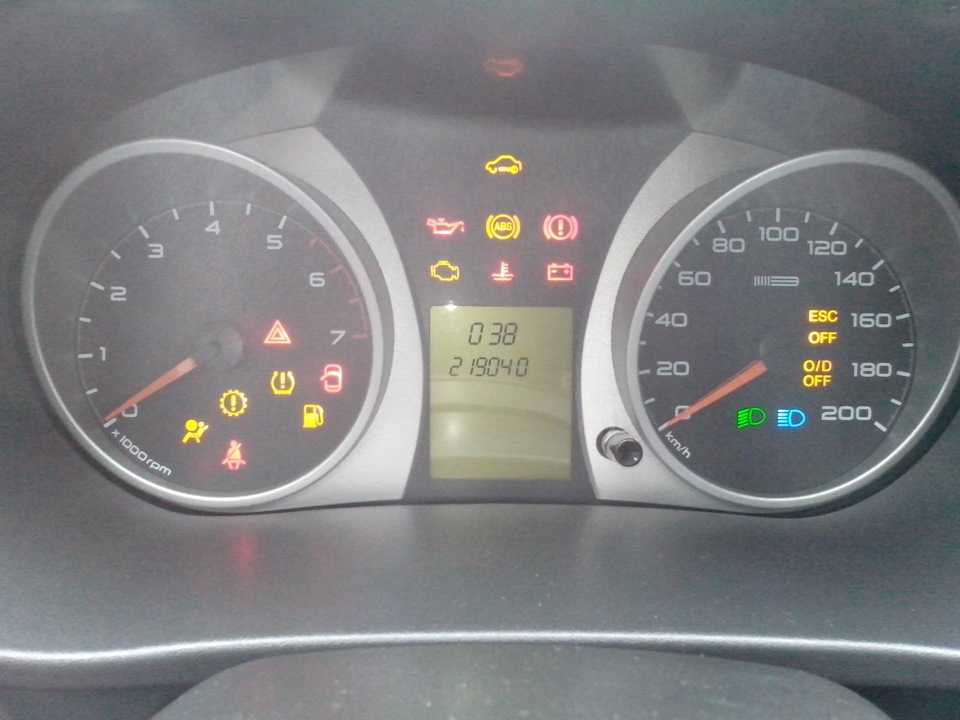

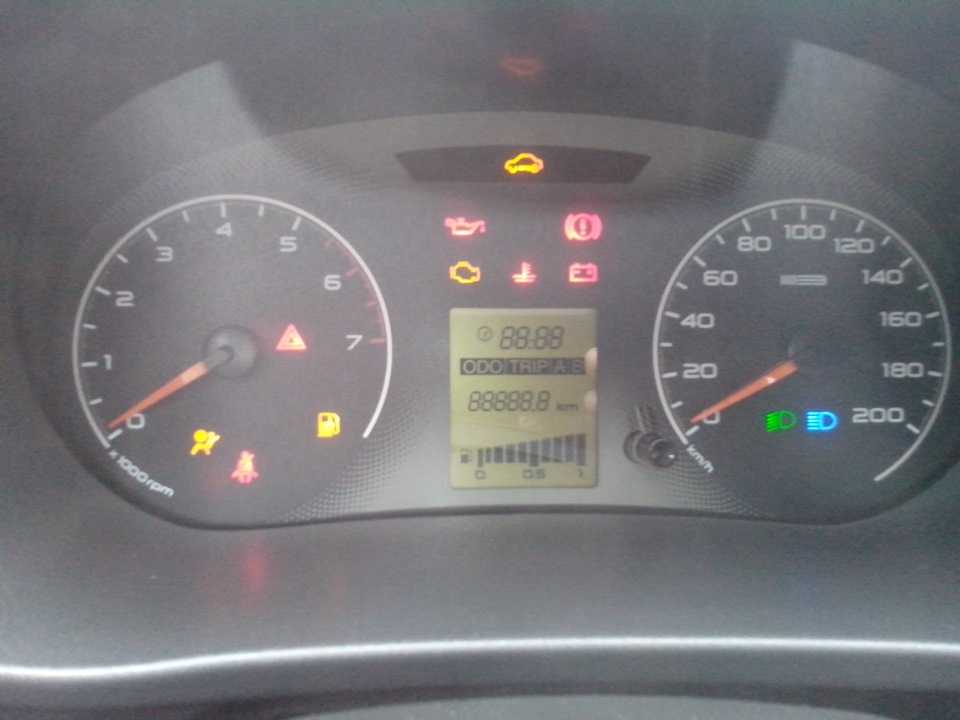

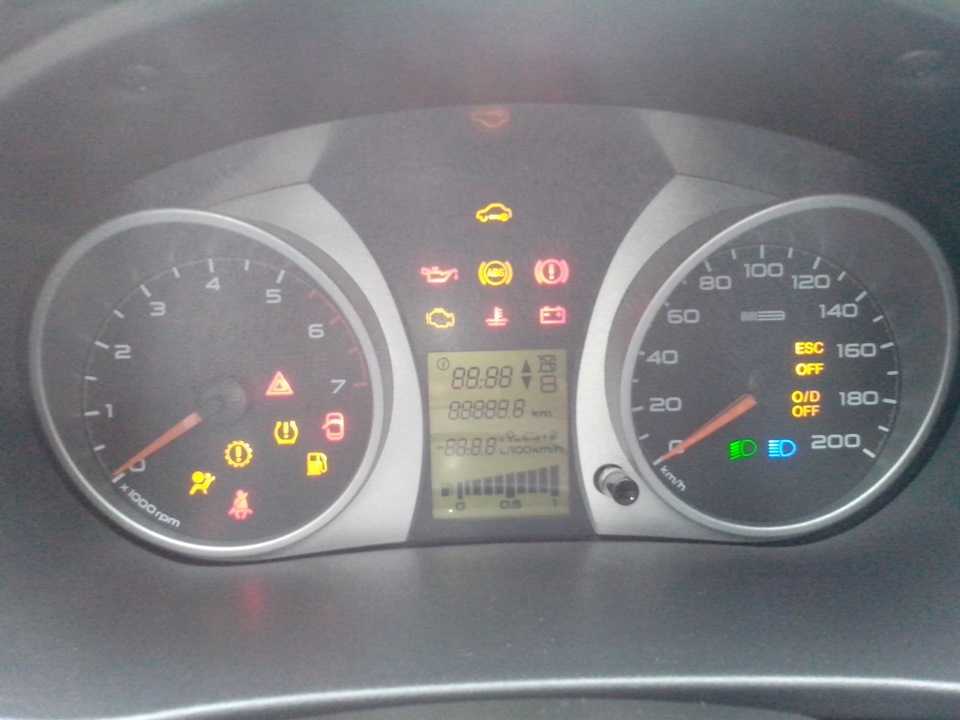

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

Текущее время или индикатор подсказки переключения передач.
Пробег авто.
Температура воздуха за бортом.
Уровень бензина в баке.

artempetroff › Блог › Пересвет приборки Лада Гранта (Люкс)

Сегодня расскажу о пересвете панели приборов Лада Гранта

в одной изТОПовой комплектаций! Поехали!

Есть несколько интересных моментов по ней, и по работе — поэтому решил поделиться, несмотря на то, что гранта уже была

В общем — имеем, панель от Гранты в «максималочке» Комплектация «Люкс (без навигации).

По панели в глаза сразу бросаютсяизменения по сравнению со стоком:— Второй экран сверху—Пластиковые колодцы-накладки на шкалах.—Измененные стрелки(красивые кстати :-)) — Различные доп.индикаторы (по роботу, е-газу, круиз-контролю, навигации и т.д.)

К сожалению, и тут «зеленка»

с завода.

Поставили задачи:— Зеленый заменить на белый — Стрелки с оранжевого на красный — Инверсировать ЖК-Экраны — Плавный розжиг и регулировку яркости Разборка… в целом как и обычной панели, от простых комплектаций… с одним НО:

—Верхний экран. Нужно отсоединить только сняв саму шкалу, и вытащим из штекера его — ШЛЕЙФ.Если это не сделать и сразу снять плату, вы скорее всего порвете этот шлейф… и попадете на новую приборку (а стоит она новая, я смотрел 8-10к

)

Так что уделите этому внимание! Надеюсь информацию для кого-то станет полезной!

Разобрав — видим, что разводка платы и сами компоненты на ней, расположены — иначе

Перепайка диодов — проблем не доставила

. Тут как обычно.

Но вот что не скажешь о дисплеях

. точнее о новом,ВЕРХНЕМ! Дело в том, что он — другого типа

, не как нижний — символьный,верхний тут — пиксельный, монохромный! НО на нем тоже есть сверхуполяризационная пленка , и ее казалось бы нужно перевернуть.да не тут-то было :

Тогда получилось, что-то более-менее)

Но сразу стало видно, что оттенок у него будет другой

— болеесветло-голубой .

После пересвета стрелок на КРАСНЫЙ

, снова обратил… что стрелки у данной приборки,действительно симпатичные …

Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

очень яркие SMD 5050 (световой поток — 15 Люмен);
яркие SMD 3825 (яркость 7-9 Люмен)
средней яркости SMD 3528 (около 5 Люмен);
средней яркости SMD 3028 (около 5 Люмен);
не яркие SMD 3020 (около 4 Люмен);
не яркие SMD 3014 (около 3 Люмен).

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу)

Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

не торопитесь, чтобы не повредить токопроводящие дорожки платы;
соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Фото: бортовой журнал ARIST0KRAT и serg156

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как снять панель приборов на Ниве 4х4 (ВАЗ 2121, ВАЗ 2131)
Установка светодиодов вместо ламп в фары (ДХО) Лада Веста, Калина 2 и Гранта
Замена лампочек в приборной панели Лада Калина, Приора

Замена приборной панели лада гранта

Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров.

Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

Сначала выясняем, какой версии прошивка зашита в щиток приборов.

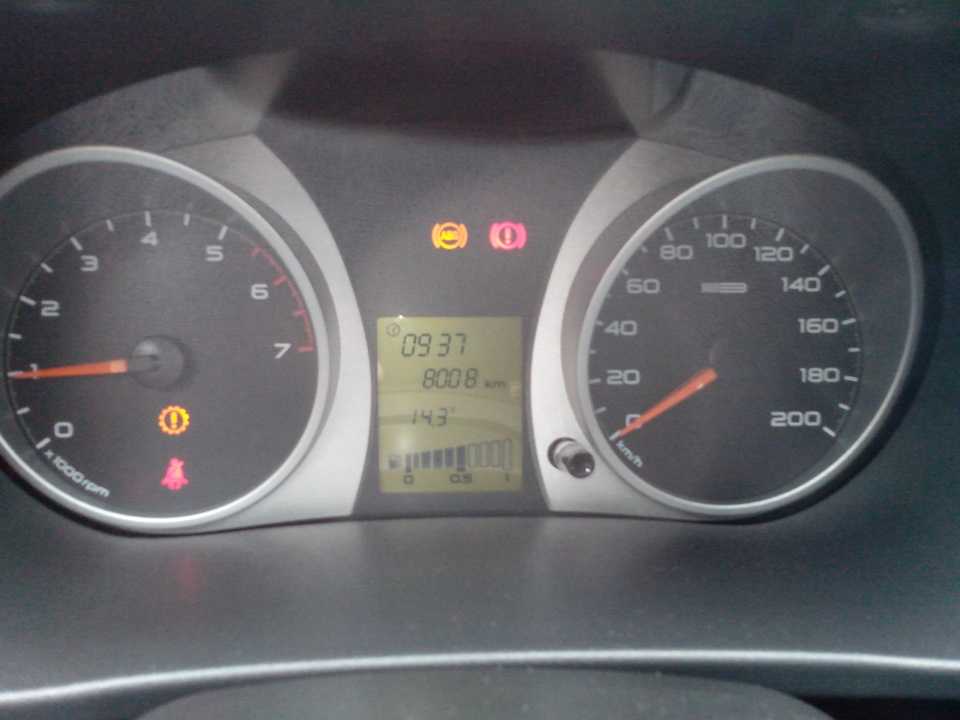

при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО

Теперь расшифровываем их

Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Вот пример прошивки панели гранты Норма. Изначально панель зашита прошивкой 090

Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Заливаем новую прошивку и идем пробовать в машину. Как видим версия обновилась теперь установлена прошивка 092

И кнопками на правом переключателе переключаем показания бортового компьютера и видим, что появилась отображение индикации температуры.

При подготовке данной статьи была использована информация с

Как мы знаем, на стандартной комплектации панель приборов без БК.

В общем с месяц назад, приобрёл себе комбинацию приборов от люксовой гранты б/у. Хотелось что бы БК появился.

Так как приборка была б/у, то она работала не корректно. А именно горела индикация АБС, не исправного тормоза и трансмиссии.

А так же нет индикации ближнего и дальнего света, хотя на тесте приборки диоды горят, значит исправны.Чтобы устранить эту проблему, нужно ехать к ОД и сбрасывать конфигурацию панели приборов. Я пошёл по другому пути.Заказал с алиэкспресса программатор USBDM.И вот пришёл мой программатор. Перешить дело не сложное, руководствовался готовыми подсказками этих записей:www.drive2.ru/l/6010764/?page=1#commentswww.drive2.ru/l/8229206/www.drive2.ru/l/7673604/Спасибо авторам!

В общем прошивку решил залить от калины 012, повёлся на подсказчик переключения передач. Сразу скажу, что его не появилось, по какой причине — не знаю.Прошивка ЭБУ у меня I484GR15, такая же стоит на машине брата на 025 комплектации, там это всё работает. Так же на 025 комплектации стоит 2-х дисплейная приборка и другой подрулевой переключатель с джойстиком.Может нет подсказчика, потому что нет переключателя с джойстиком? Но для этой приборки он не нужен вроде.Шил с функцией EraseMass, чтобы стереть всё лишнее, пробег восстановил, иммо активировал по новой. Индикаторы абс, тормоза и трансмиссии потухли, так как у меня их нет, всё вроде бы нормально, но вот индикация ближнего и дальнего света не появилась. Почему? Не понятно…Ещё отличия, на ПО-38 поворотники пищали, а на 012 нет.

Кратко об особенностях панели

Рассматриваемая комбинация приборов имеет свои особенности, с достаточной лаконичностью «ужились» 39 приборов, что весьма в меру. Все компоненты порадуют отменным видом. Это наглядно показывает и инструкция. Принадлежность авто к отечественной индустрии выдает логотип в центре рулевого колеса.

Традиционно главными приборами позиционирована пара: спидометр с тахометром. Ввиду больших цифр, данные удобно считывать, не отвлекаясь надолго от дорожной ситуации. В ночное время циферблаты порадуют нежной зеленой подсветкой, что не напрягает зрение «пилота». Посреди обозначенных главенствующих приборов обрел свою нишу дисплей маршрутного компьютера для LADA Granta. Он позволяет оперативно отследить топливный расход и удельный пробег.

По краям периметра панели расположились 4 воздуховода: пара сосредоточена в центре, а оставшиеся два элемента производитель разместил по краям.

Базовая комплектация порадует присутствием актуального элемента системы безопасности – одноименной подушки. Панель приборов все это отображает.

Центральная часть привлекает взор гармонично размещенной в ней магнитолой. Для версий оснащения «Стандарт» и «Норма» Лада Гранта на месте расположения устройства присутствует крышка для ниши.

Ее демонтаж не способен сгенерировать трудности у владельцев LADA Granta. Конструктивная идея реализована таким образом, что любой обыватель разберется с алгоритмом ее снятия для последующей установки аппарата.

Как Снять Щиток Приборов На Лада Ларгус

Снятие и установка приборной панели Lada Largus

Интерьер такого популярного автомобиля, как Lada Largus, практически идентичен интерьеру Renault Logan. Практически такая же центральная панель, круглые каналы и кнопки. Немного спустя после изменения внешнего вида приборной панели кнопки на центральной консоли приобрели новый дизайн, а подкладка выполнена из лакированного пианино. Вес инструмента нашел хороший серебряный край.

Сама панель приборов Largus представляет собой сборную конструкцию, состоящую из рамы и декоративной панели.. Рама изготовлена из стальной арматуры. Он дополнен системными блоками и жгутами проводов, а также всеми элементами рулевого управления. Сама рама прикреплена к передней панели, передним стойкам и основанию кузова. Это часть структуры власти тела.

Лада Ларгус Информационная панель

Что касается декоративной панели, то это жесткая литая пластиковая деталь, которая привинчивается к раме. Кроме того, элементы прикрепляются непосредственно к нему. вождение автомобиля в целом, системы вентиляции и отопления (кондиционирования) в частности. Он также имеет элементы управления и крышки, которые закрывают узлы под панелью или необходимы для установки элементов управления, гаджетов, перчаточного ящика и сопел воздуховодов.

Процедура разборки

Иногда вам необходимо заменить какую-либо деталь под приборной панелью или даже полностью заменить рамку или декоративную панель

Важно знать, как это сделать самостоятельно, потому что в жизни бывают разные случаи, и эти знания могут быть полезны

Чтобы снять приборную панель, вам понадобится специальный монтажный пластиковый нож или плоская отвертка. Также потребуются гаечные ключи TORX T20 и T50 и крестовые отвертки.

в качестве снять щит приборы Лада Ларгус 2015г.в., как накатить себе дома

. Как повернуть себя на Renault Logan 2013 г.в. дома Как.

Удаление приборной панели

Сама процедура разборки состоит из шагов в определенной последовательности:

Сначала необходимо отсоединить терминал от аккумулятора «-».
Затем снимите его с кронштейна, прикрепленного к ветровому стеклу.
После этого колесо снимается.
Следующим шагом является снятие переключателей на рулевой колонке в сборе с подушкой безопасности водителя.
Затем вам нужно удалить всю комбинацию инструментов.
Затем пол туннеля уложен.
Подкладка двух передних опор кузова снята.
Затем аккуратно пробейте края центральной панели

приборная доска и отключите его от самой панели
Важно понимать, что существует вероятность сопротивления пружинным зажимам, и действовать с особой осторожностью, так как из-за жестких защелок и чрезмерного усилия не портит внешний вид облицовки или панели.
Следующим шагом является отсоединение блока проводки от переключателей центрального замка, окон передних дверей, сигнализаций, заднего стекла и центральной крышки приборная доска.
Затем снимите основной блок аудиосистемы.
Затем удалите винт, который удерживает декоративную панель через открытое отверстие.
Слегка потянув за ось, вы можете снять регулятор положения фар.
Затем открутите 2 винта, которые крепят контроллер к панели, и вставьте контроллер внутрь панели.
Кроме того, важно осторожно поднимать и вращать левую и правую декоративные винтовые крышки на нижних креплениях панели приборов.
Следующий шаг. Удалите два винта, которые крепят консоль к кронштейну на основании корпуса.
Затем открутите крепежный винт нижней стороны вправо и влево.
Затем открутите два верхних боковых крепежных винта влево и вправо.
Далее рычаги положения колеса снимаются.
Следующим шагом является удаление передней и правой задней монтажных шпилек.
Выполнив все вышеперечисленные шаги, вы можете удалить всю панель мониторинга, удалив диагностический разъем из гнезда для хранения во время удаления.

После замены необходимых деталей приборную панель необходимо заменить, выполнив все операции в обратном порядке.

В видео. замена лампочек на приборная доска:

Как видно из описания разборки, действие не слишком сложное и вполне способно для любого автовладельца. Поэтому, если вам нужно заменить панель самостоятельно, то вы сможете это сделать, это не составит труда.

Замена лампочек приборной панели “Лада-Калина”

Для установки новых элементов понадобится разобрать “приборку”. Для Lada Kalina работайте по следующему алгоритму:

опустите руль вниз (иначе будет мешать, регулятор располагается за колонкой);
открутите саморезы, крепящие накладку (подберитесь снизу);
вытяните деталь на себя;
отвинтите крепежи намагниченным инструментом;
отключите провода с колодкой, накренив панель.

Во время процесса замены ламп приборной панели “Калины” будьте осторожны и не растеряйте мелких запчастей. Отправляясь в дорогу, позаботьтесь о наличии запасного “осветительного” комплекта и минимального набора инструментов в авто. Тогда неожиданно отказавшая приборная панель не станет критическим событием — вы быстро сможете исправить ситуацию. Если есть сомнения в собственных знаниях, найдите видео с пошаговой инструкцией.

3 Как сделать тюнинг приборной панели светодиодами

Многих водителей не удовлетворяет подсветка панели приборов Лады Калины. И тут снова можно воспользоваться светодиодной лентой. Стоит поэкспериментиро вать с цветами перед началом работ, чтобы в будущем глаза не уставали от постоянного давления на них чрезмерно ярким световым потоком.

Тюнинг с помощью монтажа дополнительного освещения довольно прост. Первоначально следует снять рамку на щитке проборов. Она крепится на обычные саморезы, спрятанные под заглушками. Открутив их, следует аккуратно потянуть рамку на себя и отодвинуть нижние защелки. Далее, отключив предварительно провода, снять приборную панель. Основное стекло закрепляется на фиксаторы, которые просто отгибаются. Следующий, заключительный этап демонтажа – снятие стрелок.

Добравшись до внутренней части щитка Калины, размечаем места для крепления светодиодной ленты. Тут три возможных варианта. Если расположить ленту по периметру, получится довольно яркое освещение, для которого подойдут спокойные желтые или зеленые тона. Средняя интенсивность получается благодаря монтажу в верхнюю часть панели, а если расположить светодиоды в нижней части, приборная панель будет мягкий приглушенный свет.

Подключить ленту к питанию целесообразно с обратной стороны панели приборов. Для этого сверлятся небольшие отверстия для проводки. Затем полностью собирают панель приборов.

Последовательность замены ламп подсветки приборной панели “Калины”

Технология очень простая. Для извлечения патронов, проверните их вполоборота против часовой. Уберите сгоревший элемент руками или пассатижами, подхватив хвостовик. Поставьте новую запчасть. Вмонтируйте патрон (крутите по направлению часовой стрелки).

Так вы исключите необходимость повторять процедуру в ближайшее время. Она хоть и простая, но все-равно трудозатратная. Еще один важный плюс такого совета — равномерная подсветка всей “приборки” (элементы со временем выдают свечение разной интенсивности). Работа достаточно простая, но бдительности терять не стоит — всегда есть риск повредить резьбу или тонкие элементы.

Советы автолюбителей и рекомендации специалистов

Ustov

http://autolada.ru/viewtopic.php?t=100217

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Роман Диденко

https://otvet.mail.ru/question/93393860

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Источник

Подсветка приборов на основе светодиодов

Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.

Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.

Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.

Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.

Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.

После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.
