На ниве стартер не крутит

Неисправности цепи управления

Пусковой импульс от ключа зажигания идет на стартер не прямо, а через предохранитель, несколько разъемов, реле, определяющих, «разрешен ли запуск» – соответствует ли состояние авто допустимому. На каждом из составляющих, включая несколько метров проводов, контакт может «потеряться», или ухудшиться, и тогда на пусковую клемму втягивающего реле – ток не придет. Признаки неисправности будут по первому варианту. Для устранения – придется, вооружившись мануалом, делать последовательную ревизию.

Условно, цепь, управляющая пуском двигателя автомобиля состоит из:

  • Замка зажигания, подающего через разгрузочное реле стартера (есть не на всех машинах) пусковой импульс на обмотку тягового.
  • Предохранителя, жгутов проводов и разъемов – соединяющих основные приборы и датчики.
  • Датчика положения рычага селектора (в положениях P или N) – у машин с АКПП.
  • Датчика-прерывателя, регистрирующего положение педали сцепления (не на всех авто).

Где-то на отрезке между плюсом аккумулятора и втягивающего в силовой провод часто внедряется контроль противоугонной системы, что также можно считать управляющим элементом. Одна из задач иммобилайзера – обесточить пусковой прибор, ведь не получая тока – стартер не крутит двигатель, а значит, он не заведется. Противоугонка иногда просто «глючит» без видимого повода. Если электростартер откликается на прямое запитывание – проверяйте сначала иммобилайзер.

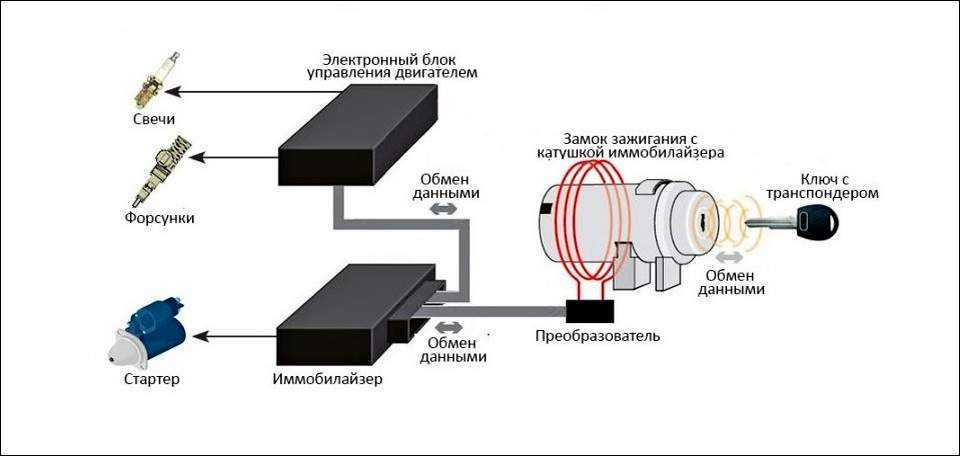

Схема подключения иммобилайзера

Ремонт и замена механизма своими руками

Если силовой агрегат не заводится, необходимо произвести ремонт стартера ВАЗ.

Эта процедура выглядит следующим образом:

В первую очередь следует отключить аккумулятор, после чего отключить провод, подключенные к тяговому реле.
Используя гаечный ключ на 13, нужно будет открутить гайку, которая фиксирует положительный контакт кабеля, подключенного от аккумулятора к стартерному узлу. Сам провод после этого можно демонтировать.
Далее, вам нужно будет открутить гайки, при помощи которых механизм крепится к картеру сцепления. Для откручивания гаек вам потребуется гаечный ключ на 15.
Выполнив эти действия, стартерный узел можно снять. Если вы планируете его заменить на новый, то замену можно выполнить на этом этапе. При замене нужно учитывать расположение проводов, их ни в коем случае нельзя перепутать. Поэтому перед тем, как отсоединить провода, их желательно пометить. Если же вы не хотите менять механизм, а планируете его отремонтировать, то можно приступать у его разборке.
Для разборки вам потребуется гаечный ключ на 10, с его помощью можно выкрутить гайку, расположенную на реле, и произвести демонтаж провода, подключенного к стартеру.
Винты реле, которые фиксируют его на стартерный узел, нужно выкрутить с помощью ключа на 8. Сделав это, можно произвести демонтаж реле.
После снятия реле вы можете увидеть прокладку, которая расположена между передней крышкой механизма и самим реле

Для разборки ее также следует снять, но при демонтаже стоит обратить внимание и на ее состояние. Если вы видите, что уплотнительный элемент износился и его качество достаточно низкое, то лучше произвести замену этого компонента.
Когда уплотнитель будет демонтирован, нужно будет произвести снятие пружинки, а также якоря.
Следующим этапом будет снятие гаек стояночных шпилек.
Выполнив эти действия, можно произвести демонтаж механизма со шпилек с самим якорем

После этого необходимо осуществить тщательную очистку внутренних деталей и составляющих устройства. Для правильного ремонта следует произвести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма достаточно сложная, поэтому далеко не каждый автолюбитель выбирает этот способ — иногда легче просто заменить узел на новый. В частности, это будет необходимо в том случае, если процесс ремонта не дал никаких результатов.

Поломка зубьев бендикса или венца маховика

Эта проблема проявляется обычно на автомобилях с солидным пробегом, особенно – после недавней замены маховика, или ремонта пускового механизма. При повороте ключа стартер – усиленно делает попытки запускать мотор: щелкает, жужжит (иногда с визгом), но ДВС не стартует. Здесь проблема в зацеплении.

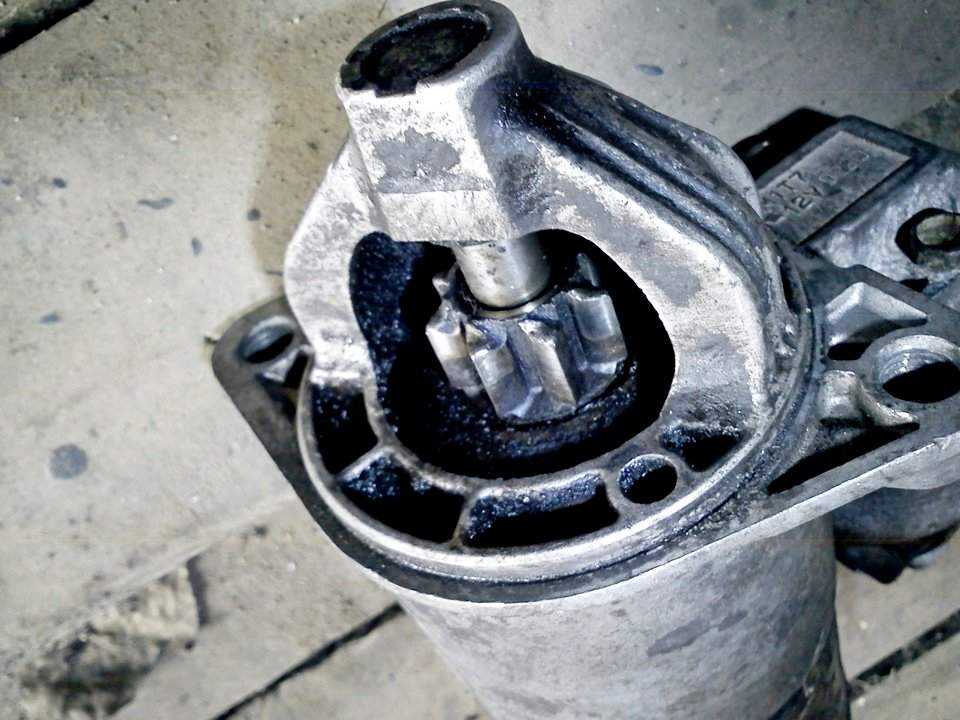

Поломанные зубья бендикса

Зубья маховика (на большинстве машин) имеют скос, помогающий шестерне бендикса плавнее войти в контакт. При значительной выработке, заедании вилки тягового реле, подклинивании или износе самой шестерни – она не доходит до места надежного контакта, не прилегает по рельефу зубьев. Пробуксовка приводит к большему износу, а, поскольку деталь не ремонтируется – к внеплановой замене.

Если при пуске ДВС авто со стороны стартера возникают любые посторонние звуки – это повод проверить его как можно скорее. Иначе он «напомнит о себе» в дороге.

Описание проблем со стартером и способы их решения на ВАЗ 21213

На Ниве большая часть компонентов достаточно надежна, не требует частого ремонта. Но существует ряд стандартных поломок свойственных рассматриваемому транспортному средству. Чаще всего стартер не крутит по следующим причинам:

  • межвитковое замыкание в обмотке втягивающего – требуется заменить реле;
  • обрыв цепи питания – необходимо проверить соединения между соединениями №50 и №86 (наиболее частые места окисления);
  • заедает якорь реле – необходимо заменить якорь.

Если втягивающее реле срабатывает, но стартер не вращается либо вращается очень медленно, то необходимо:

  • плохой контакт на наконечниках, выводах батареи – необходимо протянуть, очистить от налета;
  • подгорели контакты коллектора, присутствует зависание щеток – требуется очистить коллектор и заменить угольные щетки;
  • присутствует замыкание щеткодержателя – необходимо заменить крышку со стороны коллектора.

Иногда случается, что стартер вращается. Но маховик двигателя при этом остается неподвижным. Возможно, причина кроется в пробуксовке муфты. Для определения точной причины, ремонта понадобится снять стартер и проверить его на стендер. Решается проблема только заменой муфты. Иногда возникают посторонние шумы при вращении стартера. Причины тому могут быть следующие:

  • изношены втулки подшипников, шеек вала якоря – требуется заменить стартер;
  • ослаблено крепление стартера.

Для решения большинства проблем, возникающих в процессе эксплуатации, понадобится обязательно снять стартер. Процедура таковая может потребовать демонтажа инжектора. Проверка на стенде не займет много времени. Но позволит установить точную причину неисправности. Существует широкий перечень поломок. Обычно возникают они на автомобилях с пробегом более нескольких десятков тысяч километров.

Проблемы со стартером

Когда АКБ имеет хороший заряд, а иммобилайзер отключен, при этом запуск двигателя невозможен – это является прямым свидетельством неисправности стартера. Если при включении зажигания электродвигатель стартера не запускается, при этом слышны характерные щелчки, это говорит о том, что срабатывает лишь его тяговое реле. Появление звонкого стука в подкапотном пространстве указывает на то, что втягивающее реле стартера неисправно, из-за чего бендикс и маховик не зацепляются друг с другом, делая невозможным запуск автомобильного двигателя. Диагностировать эту неисправность втягивающего, и запустить силовой агрегат можно замкнув при помощи мощной отвертки с хорошо изолированной ручкой оба контакта на реле.

Важно! Перед выполнением этой процедуры на автомобиле необходимо обязательно включить нейтральную передачу. Если запуск удался – значит втягивающее неисправно

Возможно, причина кроется в подгорании его пятаков. Большинство автовладельцев думают, что этот элемент стартера не ремонтопригоден, и в случае выхода его из строя ситуацию спасет лишь замена. Достаточно снять реле, после чего разобрать и извлечь круглые пятаки, которые необходимо зачистить наждачной бумагой, устройство собрать и установить обратно. Заметим, что пятаки имеют специальное антикоррозионное покрытие, поэтому их зачистка на наждаке является исключительно временной мерой

Если запуск удался – значит втягивающее неисправно. Возможно, причина кроется в подгорании его пятаков. Большинство автовладельцев думают, что этот элемент стартера не ремонтопригоден, и в случае выхода его из строя ситуацию спасет лишь замена. Достаточно снять реле, после чего разобрать и извлечь круглые пятаки, которые необходимо зачистить наждачной бумагой, устройство собрать и установить обратно. Заметим, что пятаки имеют специальное антикоррозионное покрытие, поэтому их зачистка на наждаке является исключительно временной мерой.

Если не работает стартер, вероятно на его клеммы не поступает напряжение. В системе запуска двигателя большинства транспортных средств предусмотрено специальное реле, назначение которого заключается в снижении пускового тока. Оно может внезапно перестать функционировать, что сделает невозможным подачу напряжения на клеммы стартера. Временным решением этой проблемы в пути станет установка любого аналогичного элемента, например, реле обогревателя заднего стекла.

Износ щеток стартера также является причиной, по которой невозможен запуск двигателя, либо он будет включаться через раз. Подгорание либо замыкание витков обмотки полностью выводит элемент из строя. В этом случае без его замены не обойтись. Также может заклинить вал детали, к примеру, из-за выработки его подшипников либо нарушении центровки.

Зажигание

Если предыдущие действия не дали толка, переходите к проверке зажигания. Самая частая неполадка возникает из-за скопления влаги в крышке распределения. Делайте следующее:

  1. Снимите крышку, осмотрите на наличие конденсата.
  2. Если он есть, протрите сухой салфеткой. Перед протиркой проверьте крышку на трещины — если они есть, просто выкиньте ее и приобретите новую.

Если с крышкой все хорошо, проверьте провода на проводимость электрического тока. Поднесите тестер к изоляции и замрите в ожидании благополучного исхода. Он будет таковым в случае, если вы не обнаружите тока: при нормальных проводах, изоляция его не пропустит.

Неполадки в реле или аккумуляторе

Если при попытке завести автомобиль Приора или машину другой марки слышен щелчок, но стартер крутит очень медленно, необходимо зачистить пятаки. В некоторых ситуациях может потребоваться припаять новый контактный слой. Если вы подозреваете, что причина заключается в двигателе, необходимо замкнуть контакты в реле. Если после этого двигатель удалось запустить с первого раза, причину неисправности ищите в реле. В противном случае причина заключается в самом двигателе.

Часто такая проблема возникает из-за неисправности в реле. Об этом свидетельствует возникновение нескольких щелчков, которые возникают поочередно при попытке завести авто. Если прислушаться, станет понятно, что этот звук издает реле. Он возникает из-за того, что стартер получает электрический заряд, но при этом ток доходит только для тягового реле и не поступает до механизма раскрутки мотора. В таком случае можно сразу исключить версию о разряженном аккумуляторе, так как по причине низкого заряда стартер все равно смог бы крутить, но медленно и всего несколько раз.

Замена реле

Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения

Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):

  1. С помощью крестовой отвертки отсоединить колодку.
  2. Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
  3. С помощью той же отвертки выкрутить саморез крепления.
  4. Отсоединить колодки, после снятия коммутатора.
  5. Установить замену в обратной последовательности.

Причины неисправности агрегата

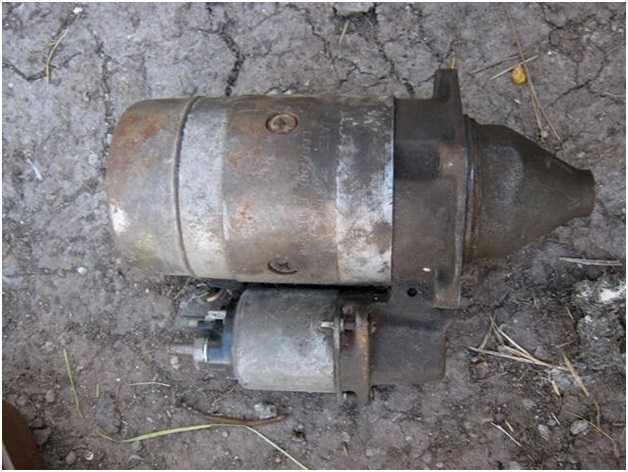

Вот этот узел авто

Ремонт стартера ВАЗ 21053 осуществляется своими руками либо с помощью автомехаников при выходе из строя различных агрегатов. Реле включения может не срабатывать (при этом не крутит стартер) по следующим причинам:

  • разряжен аккумулятор,
  • окислены провода либо слабо затянуты наконечники,
  • замыкание в обмотке реле включения стартера ВАЗ,
  • разрыв цепи,
  • заедает якорь.

Многократное срабатывание рассматриваемого агрегата ВАЗ 2105 и его отключение связано со следующими причинами:

  • разряжен аккумулятор,
  • сильно окислены провода,
  • обрыв либо замыкание в обмотке.

Если стартер не крутит, потребуется его разобрать. Важным моментом является проверка реле включения ВАЗ 21053. Для этого потребуется установить между кольцом и шестерней прокладку, толщина которой составляет 12,8 мм. Затем реле стартера включается. Нормальным показателем напряжения считается 9 В при температуре (20±5) °С. Если полученные значения не соответствуют норме, реле стартера ВАЗ 2105 потребуется заменить новым.

Если автомобиль оснащен стартером СТ-221 с однообмоточным тяговым реле, проверяется сила потребляемого тока. Этот показатель не должен превышать 23 А.

Не крутит стартер либо его механические данные отклонились от нормы, сломалось реле включения ВАЗ 21053, вышел из строя якорь — все эти и некоторые другие причины свидетельствуют от необходимости проведению ремонтных работ. При проверке механических показателей нужно выполнить следующие действия.

Измерить с помощью динамометра давление пружин на щетки. Для новых агрегатов этот показатель должен равняться 9,8±0,98 Н. Если значения для изношенных достигает 12 мм, детали заменяются новыми.
Переместить привод стартера ВАЗ 2105 по шлицевому концу, чтобы убедиться, насколько свободно он двигается

Важно его четкое возвращение из рабочего положения в исходное под влиянием пружины якоря реле включения.
В случае поворота шестерни к якорю последний элемент должен находиться на своем месте.

Где находится реле стартера Нива?

ВАЗ (Lada) 2121 (4х4) 1993 — н.в.

Помогите определить местонахождение реле стартера на Нива.

  • Cтартер, при запуске, отключается от маховика – 3 ответа
  • Не заводится Нива 2121 – 11 ответов
  • Не срабатывает стартер ВАЗ 2121 – 3 ответа
  • Почему не срабатывают реле стартера и реле топливного насоса, Нива 2121? – 3 ответа
  • Генератор не выдаёт норму в 14.2-14.5 на Ниве – 2 ответа

Определить местонахождение реле стартера на Ниве можно с помощью ушей. Берешь и слушаешь, где раздаются щелчки.

Ну а если что, реле стартера находится за обивкой, чуть левее левой ноги, под дополнительным блоком предохранителей

Чтобы поменять реле нужно открутить саморез крепления, снять реле и отсоединить колодку.

Еще больше полезных советов в удобном формате

Cтартер, при запуске, отключается от маховика

голос

Рейтинг статьи

Почему стартер нормально крутит, но двигатель не схватывает, не заводится?

В половине случаев, когда автомобиль отказывается запускаться, виноват стартер. Вместе с тем, другая половина приходится на ситуации, когда стартер исправно вращает коленвал, а мотор запускается только после неоднократных попыток или же и вовсе молчит. Виной этому могут быть самые разнообразные причины.

Невнимательность или халатность водителя

Пресловутый человеческий фактор может проявляться самым неожиданным способом. К примеру, банальным отсутствием топлива или включенная сигнализация, которая блокирует бензонасос. А бывает еще так, что какой-то «доброжелатель» забил выхлопную трубу, или же нерадивый шофер, сдавая назад, воткнулся в кучу грунта или сугроб. Подобные причины не относятся к разряду технических неисправностей, однако нервов могут попортить немало.

Технические проблемы — неисправности стартера


Каждый мало-мальски опытный водитель отличит звук стартера, который исправно вращает двигатель, от бесполезного жужжания его электромотора при отсутствии зацепления с маховиком. Приступая к поиску неисправности, следует обязательно убедиться в том, что стартер функционирует нормально, а при его работе не наблюдается посторонних стуков, щелчков и сбоев.

Стартер считается неисправным в таких случаях:

  1. Шестерня бендикса не может войти в зацепление с зубчатым венцом маховика. Проявляется это в громком металлическом скрежете, который появляется при включении стартера. Причина этого явления — износ сопрягаемых поверхностей, выкрошенные зубья и т. д. Решение проблемы – в установке нового маховика или венца. Последний можно развернуть на 180° и таким образом обойтись без покупки новой детали.
  2. Заедает механизм обгонной муфты или втягивающего реле. При этом электромотор стартера жужжит, однако он не предпринимает никаких попыток запустить двигатель. В отдельных случаях помогают многократные попытки включения стартера, однако это лишь на некоторое время отодвигает необходимость его ремонта или замены.
  3.  Прослаблен венец. Подобная неисправность случалась на  авто конца прошлого – начала нынешнего века, включая популярные «девятки». В этом случае стартер входит в зацепление с венцом и начинает его крутить, однако тот со скрежетом проворачивается на маховике. Поможет лишь замена последнего.

Как решить проблему и завести двигатель?

Как завести машину, если стартер вышел из строя?

Вариантов решения проблемы несколько:

  1. Самый распространенный — завести двигатель с толкача. Машину необходимо толкать, пока она не сможет развить определенную скорость, необходимую для старта, желательно на третьей или второй передаче. Только автомобиль с коробкой автомат с толкача завести не удастся.
  2. Попробовать . Для этого вам потребуется отвертка, а также гаечный ключ. Размер ключа необходимо подбирать в соответствии с расстоянием между клеммами реле — замкнуть нужно будет именно их. Селектор коробки выставляется на нейтральную передачу, нажимается педаль тормоза, при этом ключ должен находиться в необходимом положении.
  3. Как правило, стартер приходится просто ремонтировать, но как показывает практика, данный механизм редко подлежит ремонту. Произвести ремонт будет целесообразно, если выйдет из строя бендикс либо реле. Если же неисправности затронули электрическую систему, то устройство нужно будет заменить.

 Загрузка …

Общая информация

Стартер – это ключевой механизм, обеспечивающий запуск любого автомобиля, оснащенного двигателем внутреннего сгорания. Фактически он представляет собой электрический мотор, оснащенный специальной шестерней с передаточным механизмом. При активации деталь сцепляется с маховиком и вращает его, обеспечивая тем самым старт бензиновому двигателю.

Управляющим элементом является втягивающее реле. Оно обеспечивает подачу напряжения на мотор узла и регулирует ход бендикса. Когда водитель поворачивает ключ в замке зажигания, активируется электрическая цепь. Ток поступает на магнит реле, тот притягивает якорь, замыкающий контактную группу, что и заставляет стартер крутиться.

Создаваемое им усилие передается на маховик, коленвал начинает вращаться и двигатель машины заводиться. После этого водитель отпускает ключ, питание отключается, и реле размыкает контакты, вслед за чем останавливается работа стартера.

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Возможная неисправность Диагностика Способ решения
АКБ разряжен Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются. При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно. При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет) Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса» При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а такжепровод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции Заменить стартер
Пробуксовка муфты свободного хода Стартера крутится, но маховик неподвижен Замените муфту или стартер
Зубчатый венец проворачивается на маховике Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления Замените маховик
Двигатель или навесные агрегаты заклинило Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика Визуальный осмотр после снятия стартера Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива

При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта

 28 январь 2016  LadaOnline    150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Топливная рампа

На рампе рядом с регулятором 5 находится контрольный штуцер 3

Он закрыт колпачком, который отворачивают, и затем осторожно нажимают на золотник

Чертёж рампы

Если польётся топливо, значит, оно поступает в рампу. Но возможно, не создаётся необходимое давление. Причины: засор фильтра-цилиндра, неисправность насоса и т. д.

Если же топливо не поступает, заметьте, включается ли насос при повороте ключа к метке «I». Когда зажигание включают «на холодную», насос должен работать 10 секунд.

Дополнительный монтажный блок

Знайте, что за включение насоса отвечает предохранитель F2 и реле P4. А ещё есть основное реле P5, и все эти элементы находятся в блоке, закреплённом на одной планке с ЭСУД (см. фото).

Случай из практики

Что будет, если в бензин попадёт вода? Летом – ничего. А зимой система питания может забиться льдом. Под угрозой находятся все элементы, от насоса до клапанов форсунок!

Фильтр подводящего топливопровода

В небольшом количестве вода в топливе присутствует всегда. Если же это количество увеличить, произойдёт вот что:

  1. Первый старт всегда проходит без проблем;
  2. Затем, оставив авто на стоянке, через 2-3 часа владелец уже не сможет завести двигатель без ремонта.

Всё сказанное относится к любому инжекторному ДВС, включая и ВАЗ-2123. А «первым кандидатом на вылет» будет топливный фильтр. Он у Нивы Шевроле находится под днищем и заключён в алюминий (см. фото). Впрочем, так сделано на многих авто.

Подкачка лишнего воздуха

В одной умной книжке сказано, что мотор может не стартовать из-за того, что впускной коллектор затягивает слишком много воздуха. Значит, нужно проверить крепление всех патрубков. Но не только.

Вакуумный усилитель тормозов

Источником «лишнего воздуха» может быть неисправный ВУТ. Стартер крутит, мотор на Ниве Шевроле не заводится, а причину, оказывается, надо искать в системе тормозов!

Ничего мы искать не будем. Поступим проще:

  1. Шланг подачи разрежения снимают, причём, со стороны усилителя (см. чертёж);
  2. Отверстие в шланге закрывают пальцем и выполняют один пробный запуск;
  3. Мотор завёлся – значит, причина обнаружена.

Вот и вся хитрость. Желаем успехов!

Причины, почему не заводится Нива 4х4 (стартер не крутит)

28 январь 2020 LadaOnline 135 776 Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Нивы 4х4 и способы их решения.

Где стоит реле стартера

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На Ниве 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.

Схема стартера Нивы 2121, 2131

1 – стартер; 2 – аккумуляторная батарея (АКБ); 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания

Схема включения стартера: При включении стартера напряжение от АКБ через вспомогательное реле (№4 типа 113.3747-10) подается на обмотки втягивающего реле стартера (втягивающую II и удерживающую I). После замыкания контактов этого реле втягивающая обмотка отключается.

Возможные неисправности если стартер не крутит

Возможная неисправность Диагностика Способ решения

АКБ разряжен Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются. При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно. При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть +12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет) Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса» При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а такжепровод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции Заменить стартер
Пробуксовка муфты свободного хода Стартера крутится, но маховик неподвижен Замените муфту или стартер
Зубчатый венец проворачивается на маховике Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления Замените маховик
Двигатель или навесные агрегаты заклинило Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика Визуальный осмотр после снятия стартера Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Нивы 4х4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер нива | двигатель нива | система зажигания нива | система питания нива | ЭСУД Нива

9 2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

  • Схема реле и предохранителей Лада Приора
  • Почему не заводится Лада Приора, причины неисправностей
  • Почему не заводится Лада Калина, причины неисправностей

xn--80aal0a.xn--80asehdb

Процесс замены стартера

Для того, чтобы замена стартера на ВАЗ 2121 прошла успешно, рекомендуется воспользоваться пошаговой инструкцией, приведенной ниже.

  • Зафиксировать автомобиль, затормозив задние колеса стояночным тормозом.
  • Чтобы получить доступ к месту где находится стартер, следует открыть капот.

Стартер находится под выпускным коллектором. Трещоткой с удлинителем необходимо открутить гайки, фиксирующие клеммы.

Снять провода со шпильки.

Открутить болты, которые фиксируют стартер к коробке передач, как показано на фото ниже.

Вынуть стартер из моторного отсека.

Установить новый стартер в порядке обратном снятию.

Проверить работоспособность путем запуска силового агрегата.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
