Электросхема лада приора: полные распиновки и расшифровки

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта Расшифровка
1 Питание ЭБУ
2 Присоединение колодки жгута системы зажигания к жгуту приборной панели
3 Блок предохранителей
4 Измерительный прибор определения скорости движения
5 Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6 Индикатор аварийной контрольной лампы давления масла
7 Сенсор ДПДЗ
8 Сенсор ДТОЖ
9 Индикатор температуры охлаждающей жидкости
10 MAF-сенсор (ДМРВ)
11 Клапан холостого хода (КХХ)
12 Основное реле топливного насоса
13 Предохранитель цепи питания, отвечающий за бензонасос
14 Реле стартера
15 Предохранитель реле стартера (15А)
16 Плавкая вставка ЭБУ
17 Датчик положения коленчатого вала (ДПКВ)
18 Кислородный датчик
19 Датчик фазы распредвала
20 Датчик определения уровня детонации
21 Электромагнитный клапан продувки фильтра и улавливания паров
22 Лямбда-зонд
23 Питание модуля электронного зажигания
24 Подача напряжения на свечи зажигания
25 Питание топливного инжектора
26 Колодка жгута от катушки зажигания к жгуту ЭСУД
27 Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28 Разъем компьютера двигателя к системе впрыска
29 Колодка жгута системы впрыска к жгуту системы зажигания
А На клемму (+) АБ
В1, В2 Места крепления заземляющих проводов системы зажигания
С1 Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Электрическая схема переднего жгута проводов Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – контроллер управления автоматической коробкой передач (АКП); 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла; 25 – автоматическая коробка переключения передач; 26 – колодка к автоматической коробке переключения передач; 27 – колодка к переключателю селектора АКПП; 28 – колодка к датчику скорости АКПП.

Что входит в комбинацию приборов «Приоры»

Этот узел служит для информирования водителя о состоянии его автомобиля. Устройства, проецирующие информацию, делятся на три категории:

  1. Дисплеи.
  2. Указатели.
  3. Индикаторы (контрольные лампы).

Каждое из них выполняет строго определённые функции. Их стоит рассмотреть отдельно.

Дисплеи

Жидкокристаллические экраны (ЖКЭ) небольшого размера. В общем, выполняют функцию монитора ЭБУ панели приборов. На них отображается общий и суточный пробег автомобиля, а также некоторые данные бортового компьютера. Переключение между режимами выдачи информации, и управление, осуществляется с помощью кнопок, расположенных на подрулевом переключателе «дворников», справа от руля. Правила пользования этим функционалом подробно описаны в «Инструкции по эксплуатации «Приоры»», прилагаемой к каждой машине. Поэтому приводить их здесь не имеет смысла.

Указатели

Это стрелочные приборы, имеющие шкалу, на которой стрелка отмечает точное значение наблюдаемого параметра. На комбинациях приборов «Приоры» имеются такие указатели:

  1. Спидометр (указывает скорость автомобиля).
  2. Тахометр (обороты двигателя).
  3. Указатель температуры (степень нагрева мотора).
  4. Указатель топлива (количество бензина в баке).

Все эти приборы работают на основании данных, полученных с различных датчиков. Их обрабатывает внутренний ЭБУ панели приборов, и выдаёт результат.

Индикаторы

Это самый многочисленный вид информаторов приборной панели. Количество установленных световых сигнализаторов зависит от типа панели приборов и класса комплектации «Приоры», так как практически все дополнительные устройства, имеют свои контрольные лампы на щитке. Хотя имеется и обязательный для любой машины набор индикаторов:

  • Контрольная лампа заряда аккумулятора.
  • Индикатор аварийного давления масла в системе.
  • Лампа «Чек Энджер» контроля ЭБУ.
  • Сигнализаторы поворота, 2 шт.
  • Минимальный уровень топлива.
  • Критический уровень тормозной жидкости.
  • Включение габаритных огней.
  • Дальний свет фар.
  • Контрольная лампочка противоугонной системы.

Это необходимый набор, обязательный для каждой комбинации приборов на «Приоре». Он позволяет отслеживать важные параметры в момент движения. Но есть ещё специальные световые сигнализаторы:

  • Лампа Антиблокировочной системы (АБС).
  • Индикатор состояния электроусилителя руля (ЭУР).
  • Сигнализатор подушек безопасности.

Они подключаются только при оборудовании «Приоры» этими устройствами на заводе.

Основа комбинации приборов «Приоры»

Главным элементом всего узла является компьютерный «чип». Именно он управляет всей работой панели в соответствии с заложенной в него программой. Даже если датчик и подаёт сигнал на индикатор или указатель через ЭБУ и фиксируется в памяти мини-компьютера, так как счётчик пробега одометр, не механический, а электронный, уже нет возможности смотать показания на дисплее панели. Эту операцию может провести только специалист, имеющий компьютер со специальным адаптером и программой связи с ЭБУ комбинацией приборов. Нужно заметить, что в нынешнее время появилось довольно много специалистов оказывающих подобные услуги. Поэтому при покупке «Приоры» с рук не стоит полностью доверять показаниям пробега на экране щитка.

Несущая плата щитка приборной доски — все компоненты устройства компактно смонтированы на электронную плату. К ней припаяны и чип с ЭБУ, и жидкокристаллический дисплей, и множество сопротивлений и транзисторов, и соединительные дорожки, и самое главное, гнездо разъёма для шлейфа проводки. Этот участок стоит того, чтобы рассмотреть его отдельно.

В разъёме для подключения панели приборов «Приоры» штекер для присоединения жгута проводки имеет 32 ячейки. На картинке, прилагаемой ниже, имеется схематическое распределение всех контактов. Имея небольшие навыки чтения электросхем, любой грамотный автолюбитель свободно разберётся в том, какой провод за что отвечает. Значение световых индикаторов имеется в любой инструкции по эксплуатации «Приоры», поэтому приводить полностью пару страниц из этой брошюры здесь просто не имеет смысла.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

  • 1 – ответка приборной панели;
  • 2 – питание оборудования для двери за водителем;
  • 3/28 – запитка оборудования панели переднего пассажира;
  • 4 – обслуживание стеклоподъемников и замков дверей;
  • 5-6 поворотники;
  • 7 – подсветка внутри салона;
  • 8 – размыкатель индикации ручника;
  • 9-10 – кормовые габариты;
  • 11 – температура внутри машины;
  • 12-15 – размыкатели освещения внутреннего пространства машины;
  • 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
  • 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
  • 20 – силовая жила прикуривателя;
  • 21 – ЭБН;
  • 22 – контактная группа размыкателя цепи освещения грузового отсека;
  • 23 – подогрев заднего ветрового стекла;
  • 24 – лампа освещения багажного отсека;
  • 25 – дополнительный стоп;
  • 26 – силовая магистраль на электрический запор крышки багажного отделения;
  • 27 – питание на подсветку тылового номера;
  • А1-4 – масса;
  • ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

  • 1 – подача питания на осветители кормового ГОСномера;
  • 2-3 – лампы освещения государственного номера;
  • 4 – мотор блокировки крышки багажника.

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

  • 1 – дополнительная клемма к кормовой части машины;
  • 2 – магистраль на левый предохранитель;
  • 3 – привод электроподъемника стекла;
  • 4 – модуль управления подлокотника;
  • 5 – привод блокировки двери;
  • 6 – фишка управления зеркалом заднего вида.

Будет полезно: Тюнинг ВАЗ-2105 своими руками: инструкция и полезные советы для модернизации автомобиля, усовершенствование разных систем и салона, общая информация и мнение специалистов

Жгут проводки передней пассажирской двери

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

  • 1 – продолжение основной магистрали на заднюю часть;
  • 2 – клемма магистрали к правому переднему динамику;
  • 3 – привод стеклоподъемника;
  • 4 – кнопка электрического подъемника стекла;
  • 5 – привод блокировки двери;
  • 6 – управление положением зеркала заднего вида, а также подогрев стекла;
  • 7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

  • 1 – продолжение магистрали;
  • 2 – привод блокировки замка.

Как разобрать панель приборов?

Нередко возникает необходимость демонтажа салона автомобиля в целях замены какой-либо детали, например, лампочек подсветки. Для этого, в первую очередь, вам нужно понять, как разобрать панель приборов. Снятие панели производится довольно просто. Подберите нужную отвертку и аккуратно развинтите закрепленные метизы.

Разборка панели начинается со снятия стрелок на циферблате, которые можно отсоединить при помощи ножа. Главное, соблюдать аккуратность и не повредить детали спидометра. В роли держателя стекольных элементов желательно использовать картонку. Замена подсветки выполняется методом выскабливания покрытия прокладки в спидометре. Если у вас нет необходимости в изменении подсветки датчиков, то можно их просто очистить и оставить более яркими.

Но в большинстве случаев водитель хочет поменять расцветку некоторых элементов в спидометре и сделать его гораздо более полезным. К примеру, подсветка панели приборов сможет отображать предельно допустимую скорость или чрезвычайно высокий перегрев мотора индикаторами другого цвета. Для этого потребуется тонкий разноцветный целлофановый пакет.

Нужно небольшим отрезком целлофана яркого цвета заклеить интересующий вас индикатор с внутренней стороны циферблата. Подсветка приборной панели ограничивается не только выделением индикаторов. Многие автомобилисты пытаются добиться того, чтобы подсветка приборов была равномерной.

Для достижения более яркого и ровного освещения необходимо обклеить панель специальной светодиодной лентой, которая должна быть подключена к проводам стоковой подсветки по всем правилам сопротивления тока. Комплект приборов на Приоре легко восполнить новейшим методом освещения стрелок.

Можно воспользоваться диодами CMD, которые легко вплавить в стекло панели при помощи паяльника. Для этого разбираем циферблат и приступаем к припаиванию прямо под основанием стрелок. Провода контактов необходимо подсоединить с обратной стороны. Если щиток приборов в Приоре сломался, для его ремонта может понадобиться квалифицированная помощь.

Но вы можете легко справиться и самостоятельно. Для этого вам потребуется распиновка панели, то есть схема, указывающая на соответствие контактов с определенными приборами автомобиля. Выглядит она следующим образом:

  • 1 — гидроусилитель руля;
  • 4 — ручной тормоз;
  • 7 — регулятор внешнего освещения;
  • 8 — правый поворотник;
  • 9 — левый поворотник;
  • 12,13 — гнезда антенны иммобилизатора (А и Б);
  • 14 — регулятор сброса километража;
  • 15 — регулятор тормозной жидкости;
  • 18 — регулятор подсветки панели приборов;
  • 20 — аккумуляторная клемма 30;
  • 21 — аккумуляторная клемма 15;
  • 23,24 — кнопки вперед и назад на подрулевом регуляторе;
  • 25,26 — регуляторы наружной температуры (- / +);
  • 27 — регулятор топливного бака;
  • 31 — служба диагностики панели.

Цифры распиновки, которые не были указаны, являются резервными контактами.

Тюнинг и демонтаж центральной консоли своими руками

Демонтаж центральной консоли на Ладе Приора достаточно прост, но имеет ряд секретов. Во-первых, нужно снять крышку «Open» и раскрутить под ней два винта. Потом снять пепельницу и под ней также раскрутить пару винтов. Далее снять магнитофон и вынуть рамку, под которой опять же будет два винта, подлежащие развинчиванию. Накладку нужно потянуть на себя, чтобы наверху вывести центральные сопла из печки (преодолевая некоторое сопротивление). После верхнего отсоединения нужно просунуть руку и снять разъемы с обогрева, часов, аварийки, СУО. Теперь центральная консоль может быть полностью извлечена.

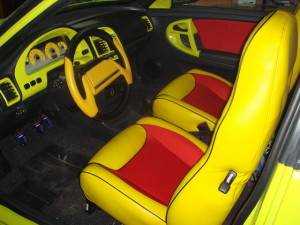

Тюнинг салона автомобиля

Лада Приора, сошедшая с конвейера, имеет достаточно светлые цвета в интерьере, которые можно сделать более темными путем покраски центральной консоли, ручек дверей, замены обивки. Для окрашивания нам понадобятся уайт-спирит, лак, ацетон, грунтовка по металлу и пластику, аэрозольная краска. Центральная консоль обезжиривается, грунтуется в пару слоев с просушиванием между ними, окрашивается в 2-3 слоя (также с промежуточным просушиванием), покрывается лаком.

Гораздо хуже дело обстоит, если в Приоре неисправен щиток приборов и требуется его ремонт. В этом случае нужна распиновка, т. е. соответствие контактов и проводов тому или иному прибору. Описание комбинаций для щитка гласит, что контакты 2,3,5,6,8,9,16, 17,22, 28-30 являются резервными,

  • в то время как контакт №1 идет на ГУР, №4 — на выключатель стояночного тормоза (оба минусовые),
  • №7 — к модулю светотехники (плюс),
  • №8 — на CAN_H,
  • №9 — на CAN_L,
  • №№12-13 — входы антенн иммобилизатора (а и б),
  • № 14 — к выключателю «Reset»,
  • №15 — к датчику уровня тормозной жидкости (минус),
  • №18 — к модулю регулировки подсветкой,
  • №20 — к клемме на аккумуляторе «30» (плюс),
  • № 21 — к клемме на зажигании «15» (плюс),
  • № 23 — к клавише «меню вниз» на подрулевом выключателе, №24 — к клавише «вверх вправо» на подрулевом выключателе (оба минусовые),
  • №№ 25-26 — к датчикам наружной температуры (минус и плюс, соответственно),
  • №27 — к датчику уровня топлива,
  • №31 — к диагностике комбинации приборов.

Преимущества распоры под капот Приоры Проспорт

Существующие комбинации приборов для Лада Приора

Установка дополнительных уплотнителей дверей Приора

Как увеличить дорожный просвет (клиренс) для автомобиля Лада Приора?

Для чего следует знать распиновку

Но прежде чем приступать к такого рода апгрейду, нужно понимать, какой из проводов куда ведет. Распиновка панели приборов автомобиля ВАЗ-2110 – это очень важный момент при «тюнинге». Без этого вы рискуете банально запутаться в достаточно большом количестве проводов, кнопок и различных датчиков. Распиновка пригодится в любом случае – и при внесении незначительных усовершенствований, и при полной замене панели приборов.

Непосредственно сам процесс монтажа и демонтажа достаточно трудоемкий, но если знать правильную последовательность действий, то ничего особо сложного в этом нет.

Для данных работ вам понадобится минимальный набор инструментов – отвертка и плоскогубцы.

Тем, кто делает это в первый раз, лучше всего запастись еще и самоклеящимися бумажками, наподобие тех, на которых пишут цены в магазинах, и ручкой. С их помощью в момент разборки вы будете обозначать, во-первых, последовательность демонтажа деталей, во-вторых, какой из проводов куда подключается. На первый взгляд, это отнимает время, однако на самом деле новичкам такая маркировка поможет быстрее собрать панель обратно.

Одновременно с этим перед тем, как приступать к работе, лучше всего запастись схемой распиновки – хотя бы условной. Ведь в процессе работы нужно ничего не перепутать и правильно разобраться с каждым проводом и подключением в процессе обратной сборки. Стоит отметить один, очень важный момент. По большому счету разобраться в распиновке панели «десятого» семейства не составит труда даже новичку.

Но при этом нужно помнить, что здесь существуют определенные отличия, в зависимости от завода, на котором был изготовлен автомобиль, и от года его выпуска. Например, панель приборов может быть старого образца, с механическим одометром. Если же счетчик пробега электронный, то это уже более новая версия. Соответственно, между данными панелями существуют определенные отличия в распиновке.

Как разобрать панель приборов?

Нередко возникает необходимость демонтажа салона автомобиля в целях замены какой-либо детали, например, лампочек подсветки. Для этого, в первую очередь, вам нужно понять, как разобрать панель приборов. Снятие панели производится довольно просто. Подберите нужную отвертку и аккуратно развинтите закрепленные метизы.

Разборка панели начинается со снятия стрелок на циферблате, которые можно отсоединить при помощи ножа. Главное, соблюдать аккуратность и не повредить детали спидометра. В роли держателя стекольных элементов желательно использовать картонку. Замена подсветки выполняется методом выскабливания покрытия прокладки в спидометре. Если у вас нет необходимости в изменении подсветки датчиков, то можно их просто очистить и оставить более яркими.

Но в большинстве случаев водитель хочет поменять расцветку некоторых элементов в спидометре и сделать его гораздо более полезным. К примеру, подсветка панели приборов сможет отображать предельно допустимую скорость или чрезвычайно высокий перегрев мотора индикаторами другого цвета. Для этого потребуется тонкий разноцветный целлофановый пакет.

Нужно небольшим отрезком целлофана яркого цвета заклеить интересующий вас индикатор с внутренней стороны циферблата. Подсветка приборной панели ограничивается не только выделением индикаторов. Многие автомобилисты пытаются добиться того, чтобы подсветка приборов была равномерной.

Для достижения более яркого и ровного освещения необходимо обклеить панель специальной светодиодной лентой, которая должна быть подключена к проводам стоковой подсветки по всем правилам сопротивления тока. Комплект приборов на Приоре легко восполнить новейшим методом освещения стрелок.

Можно воспользоваться диодами CMD, которые легко вплавить в стекло панели при помощи паяльника. Для этого разбираем циферблат и приступаем к припаиванию прямо под основанием стрелок. Провода контактов необходимо подсоединить с обратной стороны. Если щиток приборов в Приоре сломался, для его ремонта может понадобиться квалифицированная помощь.

Но вы можете легко справиться и самостоятельно. Для этого вам потребуется распиновка панели, то есть схема, указывающая на соответствие контактов с определенными приборами автомобиля. Выглядит она следующим образом:

  • 1 — гидроусилитель руля;
  • 4 — ручной тормоз;
  • 7 — регулятор внешнего освещения;
  • 8 — правый поворотник;
  • 9 — левый поворотник;
  • 12,13 — гнезда антенны иммобилизатора (А и Б);
  • 14 — регулятор сброса километража;
  • 15 — регулятор тормозной жидкости;
  • 18 — регулятор подсветки панели приборов;
  • 20 — аккумуляторная клемма 30;
  • 21 — аккумуляторная клемма 15;
  • 23,24 — кнопки вперед и назад на подрулевом регуляторе;
  • 25,26 — регуляторы наружной температуры (- / +);
  • 27 — регулятор топливного бака;
  • 31 — служба диагностики панели.

Цифры распиновки, которые не были указаны, являются резервными контактами.

Если вы знаете, как разобрать панель, то можете полностью поменять подсветку

Тюнинг панели приборов на автомобиле Лада Приора на этом обычно не заканчивается, т. к. автолюбители желают получить более равномерное освещение, для которого нужна замена лампочек. Для этого по периметру панели наклеиваются куски светодиодной ленты, которые нужно соединить посредством тонких проводов и подключить к контактам штатной подсветки (плюс к плюсу, минус — к минусу).

Замена лампочек часто сопровождается и заменой зеленого светофильтра в дисплее, для этой цели его нужно разобрать и установить фильтр другого цвета или оставить белую подсветку.

Тюнинг приборов на Приору может быть эффектно дополнен путем нового способа подсветки стрелок. Для этого берутся CMD диоды красного цвета, по три для тахометра и спидометра и по два для шкал температуры двигателя и уровня топлива. Их нужно вплавить в оргстекло от панели приборов (можно с помощью паяльника) под основанием стрелок, а с обратной стороны припаять сопротивления (130 Ом для трех CMD и по 300 Ом для двух CMD).

Тюнинг центральной консоли часто сводится к тому, что водитель стремится устранить неприятное поскрипывание. Для этого требуется снять облицовку консоли, обклеить маделином или пенополиуретановым утеплителем края облицовки, места соприкосновения с панелью, края облицовки области под и над управлением печкой. Не лишней будет и оклейка кармашка, т. к. он станет чуть тяжелее, и не будет дребезжать.

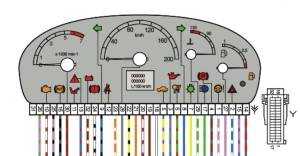

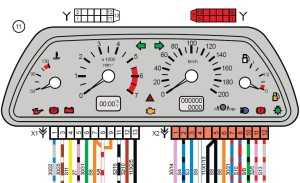

Схема, распиновка панели приборов

Кстати, а Вы знаете, как применить данные схемы в действии ?

Все остальные схемы подходят от Калина 2 хэтчбек .

Схема электрооборудования автомобиля: 1 — правая блок-фара; 2 — датчик незакрытого капота; 3 — звуковой сигнал; 4 — стартер; 5 — аккумуляторная батарея; 6 — генератор; 7 — мотор-редуктор очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъемника правой передней двери; 10 — мотор-редуктор стеклоподъемника правой передней двери; 11 — колодки подсоединения к правому переднему громкоговорителю; 12 — электропривод блокировки замка правой передней двери; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры окружающего воздуха; 15 — колодка подсоединения жгута проводов системы управления двигателем; 16 — электропривод блокировки замка левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодки подсоединения к левому переднему громкоговорителю; 19 — переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя; 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки замков дверей; 22 — мотор-редуктор стеклоподъемника правой передней двери; 23 — монтажный блок; 24 — блок управления автомобильной противоугонной системой; 25 — блок управления охранной сигнализацией; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель сигналов торможения; 31 — выключатель зажигания с трансподером автомобильной противоугонной системы; 32 — блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодки подсоединения к правому заднему громкоговорителю; 36 — электропривод блокировки правой задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель режимов работы вентилятора отопителя; 41 — дополнительный резистор электродвигателя вентилятора отопителя; 42 — электродвигатель вентилятора отопителя; 43 — колодки подсоединения к левому заднему громкоговорителю; 44 — электропривод блокировки замка левой задней двери; 45 — электробензонасос с датчиком указателя уровня топлива; 46 — выключатель ламп света заднего хода; 47 — выключатель сигнализатора стояночного тормоза; 48 — прикуриватель; 49 — соленоид блокировки заднего хода; 50 — колодки подсоединения к головному устройству системы звуковоспроизведения; 51 — лампы подсветки блока управления системой вентиляции и отопления; 52 — блок управления электроусилителем руля; 53 — плафон освещения салона; 54 — правый задний фонарь; 55 — электропривод блокировки замка багажника; 56 — выключатель плафона освещения багажника, встроенный в замок крышки багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — плафон освещения багажника; 61 — левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов.

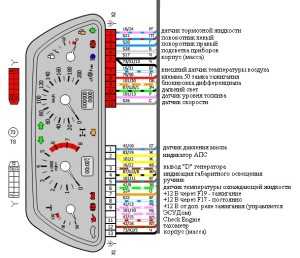

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

  • указатель уровня топлива;
  • лампы освещения щитка;
  • контроль правого и левого поворотов (по отдельности);
  • тахометр;
  • колодка со множеством штекеров;
  • указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

  • дальнего света;
  • «аварийки»;
  • CHECK ENGINE;
  • заряда аккумулятора;
  • стояночного тормоза;
  • давления масла;
  • воздушной заслонки (для моделей с карбюратором);
  • работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

  1. Массовый провод черного цвета.
  2. Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
  3. Желтый – высоковольтная подача на тахометр с катушки.
  4. Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
  5. Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
  6. Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
  7. Данный разъем не имеет цвета, он идет на дроссельную заслонку.
  8. Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
  9. 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
  10. Аналогично предыдущему разъему.
  11. 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
  12. Вывод к клемме D генератора – коричнево-белый провод.
  13. Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

  1. Красно-синий – ведет к датчику внешней температуры.
  2. Оранжевый – следует к предохранителю питания F19 + 12 вольт.
  3. 2 массовых провода черного цвета.
  4. Белый – ведет к выключателю освещения приборов.
  5. Синий – к указателю правого поворота.
  6. Сине-черный – к указателю левого поворота.
  7. Сине-розовый – к датчику уровня тормозной жидкости.
  8. Коричневый – ведет к бортовому компьютеру.
  9. Серый – к спидометру.
  10. Розовый – к указателю уровня топлива.
  11. 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
  12. Сине-белый – к выключателю аварийной сигнализации.
  13. Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

  • черный;
  • красно-коричневый;
  • желтый;
  • красно-белый;
  • зелено-белый;
  • 2 провода коричневого цвета;
  • пустой;
  • красно-белый;
  • синий;
  • оранжевый;
  • сине-коричневый;
  • бело-коричневый;
  • сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Распиновка разъёма щитка приборов Лада Приора

Информативный щиток, установленный на приборной панели, содержит больше всего данных.

Каждое вспомогательное устройство подсоединено на щитке к контрольным лампам. За работой всех устройств следит компьютерный чип. Его миссия — управление работой панели в соответствии с его программной прошивкой. Все элементы данного устройства смонтированы на электронной плате, на которую нанесены соединительные дорожки: микросхема с ЭБУ, ЖК монитор, сопротивления, транзисторы, гнездо разъема для жгута проводки. В разъеме для подключения панели приборов 32 ячейки.

Расшифровка
1 Электроусилитель руля
2 Контроль аварийки
3 Подключение к датчику давления масла
4 Световой индикатор стояночного тормоза
5 Электронное противоугонное устройство
6 Модуль управления подушками безопасности
7 Сигнализатор включения наружного освещения
8 Указатель и дублер правого поворотника
9 Указатель и дублер левого поворотника
10 Блок управления двигателя
11 Отключение передней подушки безопасности пассажира
12 Сигнализатор ремней безопасности
13 Блок тормозной системы ABS
14 Кнопка подрулевого переключателя
15 Индикатор расширительного тормозного бачка
16 Модуль управления системой безопасности ABS
17 Блок управления головными фонарями дальнего света
18 Модуль подсветки щитка
19 Общий минус устройства
20 Аккумуляторные клеммы постоянного плюса
21 Контакт замка зажигания
22 Топливный расходомер
23, 24 Подрулевые переключатели поворотов
25,26 Датчики температуры за бортом
27 Датчик топлива
28 Датчик скорости
29 Датчик температуры охлаждения жидкости
30 Сигнал тахометра
31 Диагностика щитка
32 Клемма реле регулятора генератора
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
