Настройка фар лада веста

Установка ПТФ на Лада Веста

Этот процесс включает в себя следующие этапы;

  • снятие бампера;
  • подготовка посадочного места;
  • монтаж фар;
  • подключение ПТФ.

Вроде бы несложно, но разберём всё это подробнее.

Передний достаточно массивный, и его можно запросто повредить, поэтому производя демонтаж, не забывайте об осторожности. Сначала отключите и вытащите АКБ

Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась

Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась.

Нижняя часть крепится четырьмя болтами к кузову и четырьмя саморезами к подкрылкам. Всё это нужно вывернуть.

По бокам отверните по два самореза, крепящих его к локерам.

Под капотом выверните шесть болтов верхнего крепления к кузову.

Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.

Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.

Подготовка посадочных мест и крепление фар

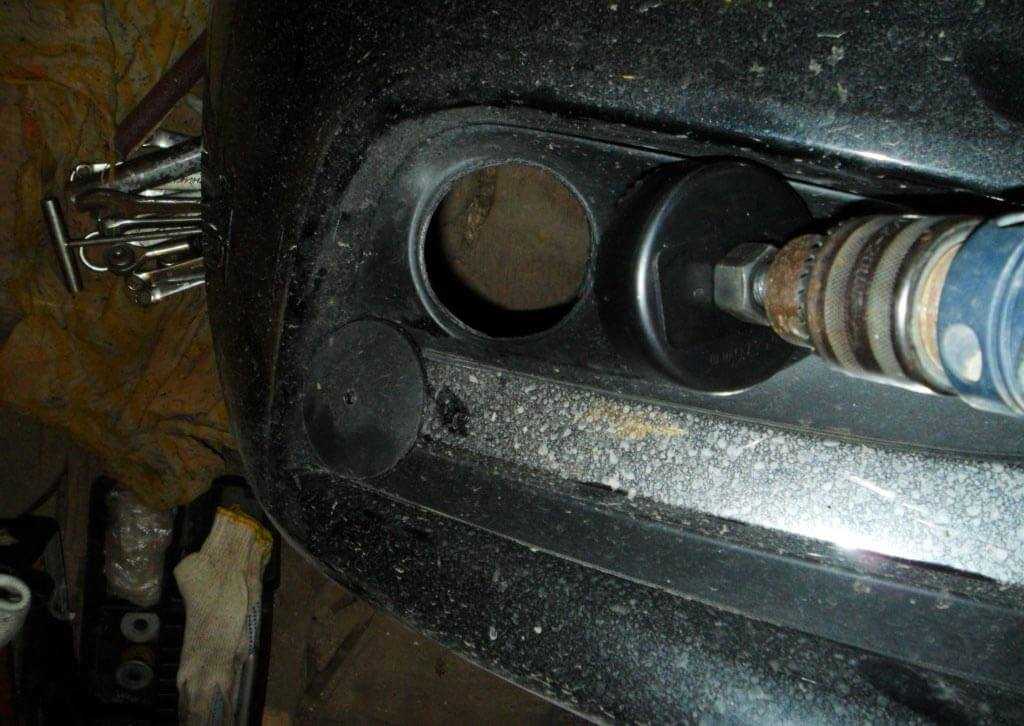

На месте противотуманок стоят заводские заглушки. С помощью коронки на 76 мм в них необходимо вырезать отверстия. Для этих целей подойдёт и канцелярский нож. Если вы прибрели облицовку для противотуманных фар на Ладу Весту, то этот этап пропускается.

Чтобы разобраться, как установить кронштейны ПТФ, много времени не понадобится. Их следует просто закрепить на бампере с помощью саморезов.

Также необходимо позаботиться об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого можно выбрать место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманок

От правой ПТФ проводка прокладывается внутри металлического короба. В салон из моторного отсека проводка пускается через специальное отверстие в районе педального узла.

Подключить противотуманные фары проще всего по универсальной схеме, как при подключении оборудования на предыдущих авто линейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.

Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.

Само реле устанавливается под капотом или непосредственно в салоне.

Такой способ подключения ПТФ на Ладу Весту – самый оптимальный в плане экономии и минимального вмешательства в электронную часть авто.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

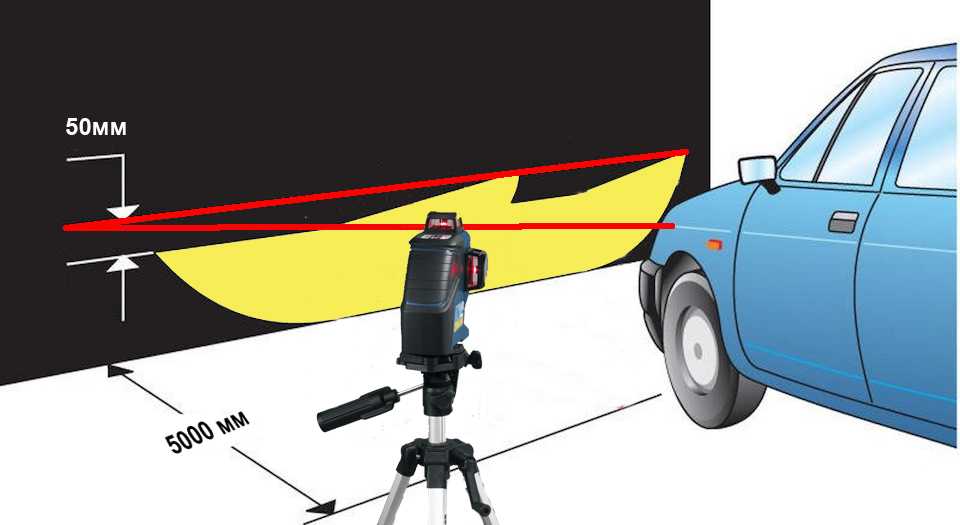

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

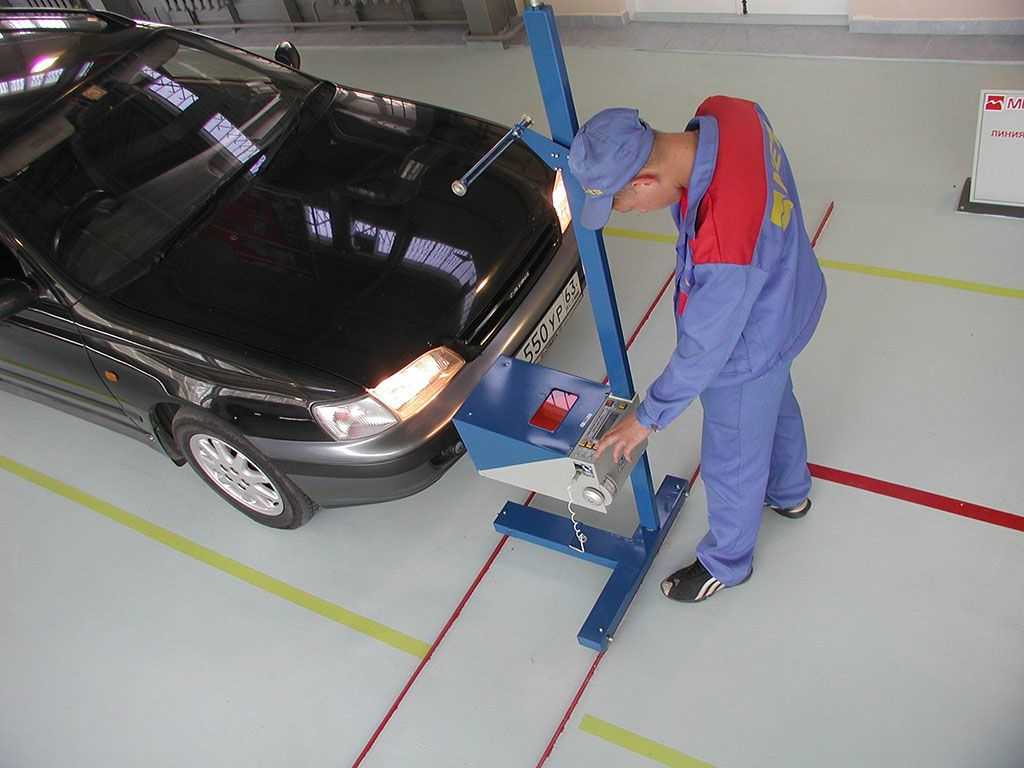

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

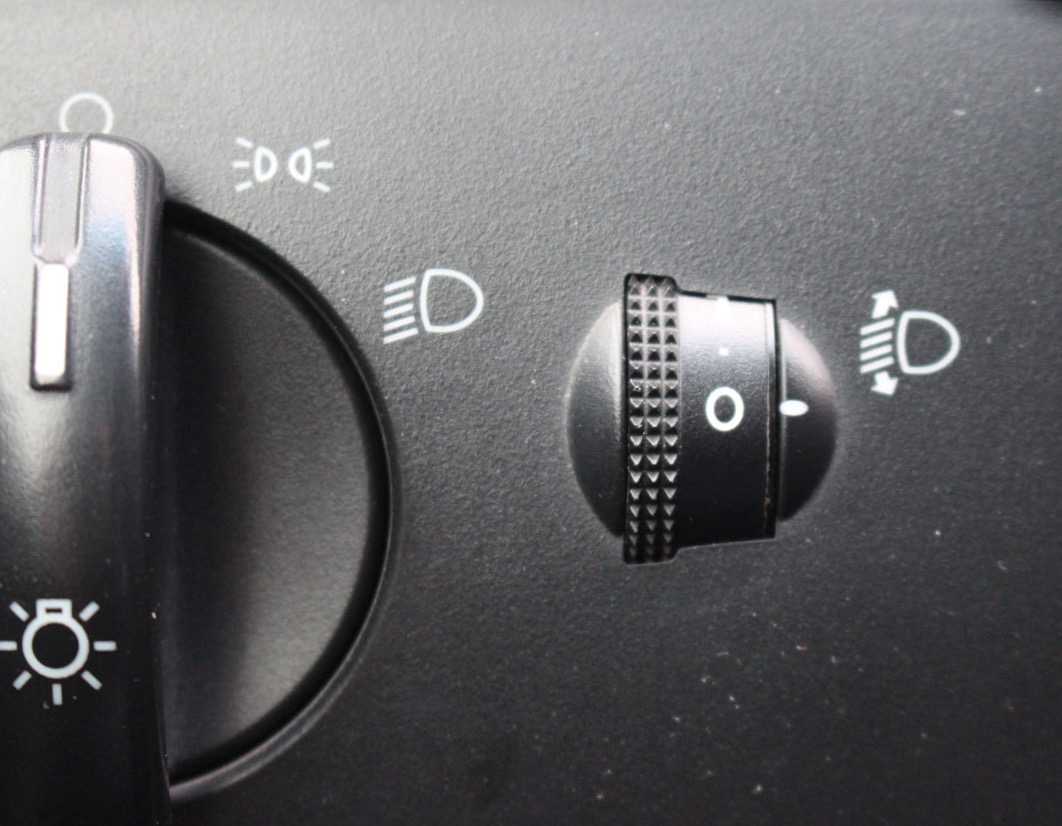

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Источник

Умельцы из Барнаула создали светодиодную оптику для Весты

Программа «Большой тест-драйв», в лице своих ведущих Рустама Вахидова и Сергея Стиллавина, продолжает удивлять своих зрителей новой информацией. В г. Барнауле был произведён тюнинг оптики Лада Веста. Стоит напомнить, что бывший глава АвтоВАЗ Бу Андерссон, был ярым противником всяческих доработок новых автомобилей АвтоВАЗ. Но как говорится, совершенству нет предела.

Двое парней Александр и Павел, которые представляют небольшое дизайнерское бюро «КУБ» задались целью использовать светодиоды на новых отечественных автомобилях. Дизайнерское бюро не первый год работает с этими элементами и имеет множество проектов. Один из них – светодиодная «зебра» для пешеходных переходов.

Для создания осветительных приборов на Весту, ребята приобрели стандартные блок-фары, которые устанавливаются на серийные седаны. Использовав собственное know-how, им удалось добиться того, что оказалось не под силу «Автосвет», который работает над оптикой АвтоВАЗ.

Панель приборов Lada Vesta

На автомобиле Лада Веста комбинация приборов сильно отличается от старых моделей Лада. Поэтому данное описание поможет разобраться в значениях индикаторов и в показаниях приборов.

Тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя. При превышении примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом перебои в работе двигателя и толчки в движении автомобиля не являются неисправностью. При снижении частоты вращения подача топлива возобновится. Также не допускайте работу двигателя при трогании и во время движения с частотой вращения коленвала двигателя ниже 800 мин-1

(ВНИМАНИЕ! Запрещается работа двигателя в опасном режиме (при оборотах коленвала двигателя выше 6200 мин-1 и ниже 800 мин-1).

Сигнализатор «Ремень безопасности»
Сигнализатор «Система надувных подушек безопасности»
Сигнализатор «Отказ тормоза»
Сигнализатор «Электроусилитель руля»
Сигнализатор «Неисправность двигателя»
Сигнализатор «Аккумуляторная батарея»
Сигнализатор ABS
Спидометр
Сигнализатор «Незакрытый капот»
Сигнализатор «Аварийная сигнализация»
Сигнализатор «Незакрытые двери»
Сигнализаторы правого и левого поворотника
Жидкокристаллический индикатор с функциями
Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором недопустима

При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева. (ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру для определения и устранения причины перегрева двигателя.)

Указатель и сигнализатор «Уровень топлива»
Сигнализатор «Габаритные огни»
Сигнализатор «Фары ближнего света»
Сигнализатор «Фары дальнего света»
Сигнализатор «Передние противотуманные фары»
Сигнализатор «Задние противотуманные фонари»
Сигнализатор «ESC»
Сигнализатор «ESC OFF»

Почему стоит установить противотуманки

К сожалению, не у всего автомобильного ряда, который нам так щедро предлагают современные автопроизводители, стоят правильно подобранные противотуманные фары.

Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина. Количества диодов в них просто недостаточно.

Тем, кто сомневается в целесообразности подобного приобретения и его регулировки, стоит осознавать, что противотуманные фары помогают не только в непогоду . Очень часто опытные водители отмечают, что использование такого света защищает от ДТП в местах, с большим количеством поворотов, так как свет не бьет в глаза, а стелется по асфальту.

Если вы выбираете противотуманные фары впервые, обратите внимание на их характеристики:

  • толщину стекла и прочность корпуса;
  • возможность ремонта, например, смены осветительного элемента или стекла;
  • качество крепления и регулирования;
  • аэродинамичность.

Устройство блок-фары Лада Веста и замена ламп ближнего и дальнего света

Блок-фара Лада Веста имеет непростую архитектуру, но доступ к лампам для замены открыт из-под капота довольно комфортный. Для замены ламп не нужны никакие дополнительные инструменты, впрочем, работу желательно выполнять в чистых трикотажных печатках. Это объясняется тем, что при прикосновении пальцами к колбе любой из галогеновых ламп на ней остаются микроскопические частички жира.

Блок-фара Весты устроена следующим образом. В пластиковом корпусе расположены рефлекторы и посадочные места для ламп. Под крышкой 1 расположена лампа дальнего света, под крышкой 2 ближнего, указатель поворотов находится в гнезде 3, а лампа ДХО и габаритов в патроне 4.

Для замены ламп ближнего и дальнего света используем такой порядок действий:

Какие лампы лучше для дальнего света Лада Веста

Как мы уже выяснили, для блок-фары Весты подходят лампы с цоколем Н1 и Н7 для дальнего света. По отзывам пользователей, наиболее популярным стали такие марки ламп и бренды. Для ламп ближнего света с цоколем Н1:

  1. Серия корейских ламп MTF. Очень неплохое качество при сносной цене. Модель MTF Light MAGNESIUM H1 100W отличается высоким ресурсом (более 550 часов), теплым белым светом, имеют двухслойное интерферционное покрытие.
  2. MTF Light PALLADIUM H1 55W , неплохие лампы той же корейской компании с ярким голубоватым светом. Имеют один незначительный минус — после 400-450 часов работы теряют яркость.
  3. Osram H1 Cool Blue 4000K 64150 CB, для тех, кто любит ксеноновый свет. Немецкое качество, чуть дороже корейских, но ходят прилично. В нормальных условиях отрабатывают своих 500 часов без потери эффективности. Цветовая температура: 4000К.
  4. Osram H1 Night Breaker + 90% 64150 NBR, производитель уверяет, что световой конус распространяется на 35 м дальше, чем в аналогах, имеет ярко-белый свет и пользуется успехом у владельцев десяток.
  5. Philips H1 Crystal Vision (4300K), еще одна очень популярная модель. Цветовая температура: 4300К, что делает их свет похожим на ксеноновый, но при этом конус света более насыщенный, что делает читаемость знаков и разметки более качественными.
  6. Philips H1 NightGuide DoubleLife , новая серия, но стабильно пользуется спросом в 2017-2018 году из-за технологии трехцветного освещения — яркий белый, холодный белый и теплый белый цвета распределяются по зонам, увеличивая читаемость разметки и предотвращает ослепление встречных.

Оптимальные лампы для ближнего света Веста

Наиболее популярными лампами ближнего света с цоколем Н7 называют следующие:

OSRAM H7 12V 55W PX26d

Один из лидеров среди пользователей галогеновых фар Форд Фокус второго поколения. Великолепное качество, немецкая сборка и высокий ресурс лампы подверждается отзывами. По словам производителя, ресурс лампы составляет около пяти сотен часов, что очень неплохо на фоне конкурентов.

Philips H7 12V 55W PX26d LongeLife Ecovision

Это одна из самых ярких ламп в рейтинге. Ресурс тоже неплохой. По крайней мере, производитель заявляет о 100 000 км ресурса. Слабо в это верится, но кварцевое стекло и стойкость к перепаду температур поставили эту лампу на вторую позицию.

Philips Vision H7

И снова Филипс. Эта лампа обещает более яркий и более длинный световой луч, при этом цена остается в рамках бюджетных предложений. Колба также выполнена из кварцевого стекла, спираль стрессоустойчива, защищена от солнечного света специальным покрытием.

Bosch H7 12V 55W PX26d ECO

Новая немецкая лампа PX26d с усиленным световым потоком. Это один из примеров того, как должен вести себя производитель с покупателем. PX26d не обещает стокилометрового луча и яркости пограничного прожектора, но свои деньги отрабатывает качественно. При этом срок службы у нее, по отзывам пользователей, не менее 70 000 км. Только потом свет становится более тусклым.

MTF Iridium H7

Неплохой бюджетный вариант с одним недостатком — размытая граница светового пятна. Нить накала с улучшенными характеристиками, что повлияло на яркость пучка света. Этот показатель выше, чем у других ламп такой ценовой категории примерно на 25-30%. К тому же в лампе применена технология зонирования пространства.

После покупки нового технического средства регулировать штатную оптику не нужно. Параметры по умолчанию выставлены на заводе.

При условии качественной сборки машины, умеренного стиля вождения, безаварийных ситуаций, световой луч корректируем после первых 50 – 60 тыс. км.

Свет фар: регулируем без стенда!

Ездить на машине приходится далеко не только днем. Современное движение ночью практически не отличается от дневного по интенсивности в больших городах и лишь немного замирает в небольших населенных пунктах. Движение в темное время суток возможно только при условии достаточного освещения для обеспечение видимости. Для этой цели предусмотрены в первую очередь фары автомобиля, ближний и дальний свет. Но наличие фар это далеко не все.

Правильная регулировка фар убережет участников дорожного движения от большого количества неприятностей, вплоть до самых роковых. От правильной регулировки зависит не только степень ослепления встречного движения, но и эффективность освещения дороги для самого автомобилиста. Причем за настройкой не обязательно обращаться в сервисные центры.

Итак, как отрегулировать фары? Если фары совмещенные, то есть выдают одновременно ближний и дальний свет, то регулируем по приведенной ниже инструкции по ближнему свету, дальний автоматически отрегулируется. Если фары для ближнего света расположены отдельно от фар для дальнего, регулируются и те и другие. Регулировка фар обязательна, если были заменены лампы. Перед замером убеждаемся, что в подвеске нет серьезных поломок, приводящих к перекосам, давление в колесах в норме, нагрузка авто равномерная.

Еще рекомендуется заправить половину бака бензина. Понадобится ровная поверхность и стена. На первом этапе подгоняем автомобиль максимально близко к стене и отмечаем вертикальную линию, которая совпадает с центральной осью автомашины. Также отмечаем горизонтальную линию и на пересечении получаем центр симметрии авто. Далее отъезжаем от стены примерно на семь метров. Чем точнее, тем лучше, не сложно добиться. Замеряем расстояния от лампы до земли. Замер проводим для каждой лампы индивидуально.

Ниже горизонтальной оси симметрии авто на 5-12 см. (индивидуально для каждой модели), которую откладывали в самом начале чертим еще одну линию, и третью на расстоянии 22 см от той же центральной горизонтали. Затем проводим строго горизонтальные и строго вертикальные линии через центры фар. При включении ближнего света мы должны увидеть, что верхняя граница пучка света достигает второй линии, а верхняя граница пучка от противотуманок не выше, чем третья линия.

Наклонный луч фары справа выходит из пересечения второй линии и вертикали, проходящей через центр фары. Если данной картины не наблюдается, достигаем необходимого регулировочными винтами, они есть на каждой фаре. Теперь мы знаем, как отрегулировать фары. Если не уверены в своих силах, то после первой самостоятельной регулировки можно обратиться в сервис для проверки на специальном стенде.

Источник

Подключаем фары

Существует два основных пути подключения, от которых в дальнейшем также будет зависеть и то, как правильно отрегулировать противотуманные фары.

Первый, и самый элементарный – это обычное подключение всей системы проводов. Зачастую на такую установку уходит около 15-20 минут. Все просто, ведь для того, чтобы подключить фару нужно вставить все необходимые провода в правильные разъемы. В заводской схеме уже стоят самые важные детали

Важно осознавать, что подбирать фары нужно исключительно под свой автомобиль. В комплекте должна быть кнопка и само оборудование

Не забудьте, что каждый провод нужно тщательно изолировать.

Монтаж начинается со снятия центральной панели , под которой и скрываются необходимые провода. Именно в этот момент стоит проверить наличие всех элементов, например, реле, кнопки и так далее. Иногда требуется полная замена всех деталей, в том числе и проводов.

Нужный нам провод находится возле лампочек, ведущих к печке, на конце которого вы увидите релейный контакт, к которому мы и подключим фары. Для этого присоедините один провод к кнопке, а второй – к найденному релейному контакту

Важно сделать так, чтоб цепь замкнулась

На видео как подсоединить противотуманные фары:

https://youtube.com/watch?v=t0ysCPFw_WA

Сложнее, когда в автомобиле нет проводки и провода нужно проложить самостоятельно. В этом случае помимо непосредственно фар нужно приобрести выключатель, реле и предохранитель. Медные провода в изоляции следует аккуратно проложить так, чтоб в итоге от кнопки провод шел под педалью к аккумулятору, а оттуда, как и в ситуации с встроенной проводкой, к фарам.

Подключить противотуманки несложно, если в автомобиле уже имеется проводка для их питания, нужно убедиться, что размеры фар и штекеров подходящие. Если же электрическую цепь нужно проложить самому, то запаситесь изолированным медным проводом, реле, выключателем и предохранителем. Последний выбирайте в зависимости от мощности фар. Можно подключить эти приборы от аккумулятора через выключатель. Контакты ламп подключают попарно в одну цепь и подсоединяют один к «-» клемме, а другой к «+».

Еще один вариант схемы: основа из первого способа, но от кнопки питания прибора цепь подключают к любому из проводов , в котором возникает напряжение, когда включают зажигание.

Регулировка фар

Для начала автомашину требуется подготовить к регулировочным работам: проверьте давление в шинах, выставьте подкорректор в нулевое положение, после включите ручной тормоз.

На водительском месте размещается груз весом в 70-75 кг, призванный имитировать водителя, из листа ДСП делается экран, который затем выставляют перед автомобилем на расстоянии от трех до пяти метров. Заправьте полный бак и положите запаску – все это поможет воссоздать стандартную при управлении машиной ситуацию. Также удалите пыль и любые загрязнения с фар и проверьте, нет ли деформаций на кузове автомашины, при их наличии настроить фары будет очень сложно.

Помните – регулировочные работы должны проводиться только в помещении с ровными стенами (как минимум – с одной).

Процесс по самостоятельной регулировке фар проводится в такой последовательности:

  • Сначала поставьте автомобиль на ровный участок поверхности напротив ровной стены, расстояние до стены должно составлять от трех до пяти метров;
  • Замерьте уровень высоты от поверхности пола до ламп ближнего света, после чего отметьте их мелками на стене напротив каждой из фар – так вы отметите верхнюю границу прохождения пучка света;
  • Затем отступите вниз примерно на 35 мм и сделайте еще одну метку;
  • Закройте одну из фар газетой таким образом, чтобы ее свет не наложился на световой пучок соседней фары, после чего нужно включить ближний свет;
  • При помощи регулирующего устройства скорректируйте высоту света так, чтобы верхний край соответствовал оставленным вами настенным меткам;
  • Закройте вторую фару и отрегулируйте ее аналогичным образом;
  • Если это необходимо – корректируйте свет вправо-влево при помощи специальных вентилей (они размещаются непосредственно на фарах).

При правильно и последовательно проведенной регулировке фар по горизонтали, верхние части изломов пятна света окажутся на том же расстоянии, на каком они находятся между лампами ближнего света.

Помимо прочего, уделите внимание и галогенной фаре, особенно ее мощности, поскольку любые отклонения затруднят процесс регулировки и скажутся на качестве его проведения. Не забывайте о том, что каждая партия автомашин обладает собственными особенностями, касающимися постановки пучков света

Ознакомиться с ними вы сможете прочитав инструкцию по эксплуатации автомобиля.

Как видно из написанного выше, самостоятельная регулировка фар на Ладе Гранта не относится к сложным и трудновыполнимым задачам, весь процесс займет у вас примерно двадцать минут.

Автоматика современного автомобиля способна на многое, от создания микроклимата до настройки параметров «за бортом». Но бывают случаи, когда последние лучше проверить водителю после поездки, и часто это касается корректировки фар. Лада Гранта — не исключение. Порой регулировка очень помогает водителю-новичку сэкономить немного денег на услугах СТО.

↑ Подготовка посадочных мест и крепление фар

На пластиковый бампер наносится разметка в соответствии с габаритами и конфигурацией заранее приобретенных противотуманок. Многие интернет площадки предлагают быстрый просмотр товара перед отправкой в корзину, это очень удобно: можно убедиться в соответствии облицовки ПТФ и их комплектации всеми необходимыми разъемами для подключения в бортовую сеть. Сам процесс врезки предельно прост: делается это с помощью специальной круговой коронки либо же посредством обычного канцелярского ножа.

Важно

Вырезая отверстия в бампере, необходимо действовать аккуратно и осторожно, чтобы не повредить основную конструкцию и в целях личной безопасности

На видео, размещенных ниже, наглядно видно, как фара крепится на специально устанавливаемый кронштейн с помощью винтов-саморезов. Отдельно останавливаться на этом нет смысла, дополнительную информацию можно найти в ленте комментариев (или оставить свой комментарий с вопросом). Подключение противотуманок Для инсталляции в бортовую сеть обязательно понадобится комплект проводов для подключения ПТФ на Лада. Серьезных переделок в салоне, на центральной консоли не потребуется, единственный нюанс – установка тактовой кнопки управления включенными противотуманными фарами. Проводка пускается через штатные отверстия в кузове (возле педалей), далее нужно соблюдать определенную последовательность действий, чтобы ничего не испортить и не сжечь. Напряжение для питания реле (+12В) подается непосредственно с АКБ, в разрыв цепи обязательно включается предохранитель на 16А. Реле при этом размещается в любом удобном месте – под капотом и в салоне. На кнопку напряжение может поступать от блока предохранителей (габариты или прикурка). Существует еще один способ подключения, который проще, чем регулировка задних дисковых тормозов или система ТО трансмиссии, ремонт радиатора для Лaды Xray. Позаимствован он у заводской схемы Vesta sw cross в комплектации люкс. Обязательно нужно будет выбрать из товаров с быстрым просмотром подрулевой переключатель от Рено, использование его взамен штатных запчастей Лада позволяет сблокировать включение ПТФ с габаритными огнями. Переделка сводится к запитке фар от другой группы контактов, но для этого будут нужны навыки пайки и опыт работы с монтажом радиодеталей. Стоимость комплекта Цена на ПТФ не зависит от облицовки, мощности двигателя и года выпуска автомобиля. Значительно сэкономить вряд ли удастся, стоимость фар у дилеров по регионам отличается незначительно, точно так же, как и на решетки радиатора для для datsun или Ларгус. Приблизительно она составляет до 50 тысяч рублей (без стоимости работы) при монтаже по стандартной схеме (с подрулевым переключением). Взамен автовладелец получит преимущество уверенной езды хоть в феврале, хоть в августе, независимо от погодных условий. Противотуманные огни так же важны, как и исправная тормозная система, работоспособная трансмиссия, это правило распространяется на все автомобили, включая новые. В последнее время многие владельцы, как уже пожилой Лaды Приоры, так и сравнительно молодой Весты, стремятся что-то изменить, улучшить в своем автомобиле: установить на багажник разные аксессуары, заменить решетки радиатора, а также приспособить для Гранты навесной багажник на крышу. Касается это и самостоятельного монтажа ПТФ, блока кузовной электроники Калины или регулировки тормозов. Необходимые запчасти легко приобретать онлайн: достаточно написать заявку, и менеджер в течение часа свяжется с клиентом. После согласования покупки детали облицовки добавляются в корзину и направляются для формирования заказа. Также легко отслеживать новости о Лада Веста, добавив страницу в сравнение и сохранив контакты в закладках браузера. А самостоятельно выбранные, установленные запчасти экономят средства, повышают самооценку и внушают уверенность в собственных силах.

Противотуманные фары на Лада Веста – неотъемлемая часть внешнего вида и необходимая деталь. Их основное назначение – обеспечить водителю хорошую видимость дороги, даже в таких условиях, как: туман, сильный дождь, метель и т.д.

На большинстве последних моделях отечественного автопрома, ПТФ устанавливаются заводом не на всех модификациях, но для их установки предусмотрены специальные отверстия и крепления. Исключение модель Лада Веста. Заводские противотуманки устраивают далеко не всех. Также, качество от их освещения среднее. Поэтому, многие владельцы данной модели, стараются заменить заводские фары на более качественные.

Подключение ПТФ

Проводку от правой противотуманной фары прокладываем внутри металлического короба (см. фото). Из моторного отсека в салон проводку пускаем через штатное отверстие в районе педалей.

Универсальная схема

. Нагрузочное питание на реле ( 12В) берем с аккумулятора (болт М6), используя предохранитель. Управляющий плюс для кнопки берем из монтажного блока от предохранителя габаритных огней (F6 или F7), либо постоянный плюс от прикуривателя (F41). Реле размещаем в салоне или под капотом, по желанию. Таким образом, вмешательства в электрику Весты будет минимальным.

Как на Lada Vesta Luxe

(идею подал rychagov42 ). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото).

С использованием импульсного реле

. Есть еще один вариант управления передними ПТФ — с использованием штатного подрулевого переключателя комплектаций Стандарт и Комфорт и импульсного реле 375.3787. Всё подключается в монтажном блоке салона, не нужно ничего разбирать или сверлить (автор MiheyA ).

Логика управление ПТФ следующая:

  • набор автомобильных инструментов, отвертки;
  • ветошь, пластиковая лопатка;
  • противотуманки, комплект проводки, концевиков, реле 4-х контактное, изоляция;
  • эластичные хомуты – стяжки для электрической проводки;
  • предохранитель на 16 А для замены в блоке предохранителей;
  • пластиковая гофра не менее 5.0 метров.

Последовательность действий, подключение противотуманных фар Лада Веста:

  1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.
  2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.
  3. Выводим боковые фиксаторы из пазов.
  4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.

При такой схеме активация противотуманок происходит при включении габаритов, ближнего света.

Существует и третий способ активации: использование импульсного реле, задействование подрулевого переключателя, которыми оснащены версии Стандарт, Комфорт. Монтажные работы проводятся исключительно в салоне, вне моторного отсека.

Снятие передних приборов освещения автомобиля Лада Веста

Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник или смотровую канаву, так как придется снимать передний бампер. Выключаем зажигание и отключаем минусовую клемму аккумулятора.

Снять передний бампер.

Головкой на 10 отворачиваем четыре болта 1, рисунки 1 и 2, крепления блок-фары

Отсоединить блок-фару от кузова автомобиля.

Отсоединяем колодки 1 и 2, рисунок 3, жгута проводов от блок-фары 3 и снять блок-фару.

Установка

Установку блок-фары выполняем в порядке обратном снятию.

При установке обеспечить равномерность зазоров между блок-фарой и сопрягаемыми деталями.

Крутящий момент затяжки болтов 1, рисунки 1 и 2, крепления фары 3…5 Нм (0,3…0,5 кгс.м).

Установить передний бампер.

Отрегулировать направление пучка света фар.

Замена ламп

Лампы блок-фары заменяются со стороны моторного отсека без снятия блок-фары с автомобиля.

Для замены лампы дальнего света необходимо:

— снять крышку 1, рисунок 4, повернув ее против часовой стрелки;

— отсоединить колодку 5, рисунок 5, жгута проводов от лампы 4;

— вывести из пазов усики пружинного фиксатора 6;

— извлечь лампу.

Для замены лампы ближнего света необходимо:

— снять крышку 2, рисунок 4, повернув ее против часовой стрелки;

— отсоединить колодку 2, рисунок 5, проводов от лампы 1;

— вывести из пазов усики пружинного фиксатора 3;

— извлечь лампу.

Для замены лампы указателя поворота необходимо:

— повернуть патрон 3, рисунок 4, против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

— извлечь лампу из патрона поворотом против часовой стрелки.

Для замены лампы дневного ходового огня и габаритного огня необходимо:

— повернуть патрон 4 против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

— извлечь лампу из патрона.

Установку новых ламп в блок-фару проводить в порядке обратном снятию. Тип устанавливаемой лампы должен соответствовать таблице.

Место установки лампы Тип лампы
Блок-фара:
лампа дальнего света H1
лампа ближнего света H7
лампа указателя поворота PY21W
лампа ДХО и габаритного огня W21/5W

Фары противотуманные

Снять переднее колесо.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять щиток переднего крыла.

Отсоединить колодку 1, рисунок 6, жгута проводов от фары 2 противотуманной.

Головкой на 8 отвернуть два винта 3 самонарезающих крепления фары противотуманной к переднему бамперу 4 и снять фару 2 противотуманную.

Установка

Установку фары 2, рисунок 6, противотуманной выполнять в порядке обратном снятию.

Крутящий момент затяжки винтов 3 самонарезающих крепления противотуманной фары 2 к бамперу 4 переднему 1,5…2,5 Нм (0,15…0,25 кгс.м).

Для замены лампы противотуманной фары необходимо:

— максимально вывернуть переднее колесо внутрь арки для доступа к крышке люка щитка переднего крыла;

— повернуть по часовой стрелке и снять крышку люка щитка переднего крыла;

— повернуть лампу против часовой стрелки и извлечь ее из люка щитка переднего крыла;

— отсоединить колодку 1, рисунок 6, жгута проводов от лампы и заменить лампу.

Установку новой лампы в фару противотуманную проводить в порядке обратном снятию.

Тип устанавливаемой лампы Н11.

Отрегулировать направление пучка света противотуманных фар.

Указатель поворота боковой

Указатель поворота боковой 1, рисунок 7, установлен в зеркале 2 заднего вида.

В качестве источников света бокового указателя поворота применены светоизлучающие диоды. В случае выхода из строя источников света бокового указателя поворота, зеркало заднего вида заменяется полностью.

Указания по настройке

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:

  1. Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
  2. Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
  3. Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
  4. Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.

В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
