Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей

Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение

Перегорела лампа ближнего света

Во-первых, в случае если не горит лампочка ближнего света при рабочем дальнем свете, нужно проверить, не перегорела ли она. При этом лампа может иметь две отдельные нити накаливания, одна из которых зажигает дальний свет, а другая – ближний. Поэтому ничего удивительно в том, что они могут включаться автономно друг от друга, нет.

Заменить галогенную лампу на фаре не составит труда, даже если вы не автоэлектрик. Рассмотрим простой алгоритм данной процедуры:

  • капот машины необходимо открыть и зафиксировать;
  • защитный кожух нужно снять с двух сторон фары;
  • контактную группу отключить;
  • пружинные фиксаторы снять;
  • извлечь перегоревшую лампочку;
  • поставить на ее место новую;
  • вернуть все снятые элементы на место.

Важно знать несколько правил работы с лампами:

  • необходимо обезжирить поверхность колбы перед установкой, иначе велик риск того, что лампа сразу же перегорит из-за загрязнений;
  • голыми руками работать со стеклянной колбой не рекомендуется. Это может привести к тому, что на ней останутся жировые следы, которые не удастся удалить, и лампа будет испорчена. Оптимальный вариант – использовать хлопковые перчатки, а если их нет под рукой, можно обернуть колбу тканью или салфеткой.

Не включается ближний свет фар и дальний

Потускневшие стекла фар — одна из серьезных проблем для автомобилистов. Желтое стекло или темная внутренняя сторона — это неприятности, которые говорят о неисправности самого механизма оптики или же о слишком длительном сроке эксплуатации. Пожелтевшие и поцарапанные стекла можно отполировать, если они гладкие, используя такие возможности:

Например, при столкновении автомобилей, один из которых движется по главной дороге с выключенным ближним светом фар, а другой по второстепенной с соблюдением ПДД, с большой степенью вероятности виновниками ДТП будут признаны водители обоих автомобилей. Т.е. каждый из них сможет получить только половину компенсации от страховой.

27 Июн 2020 stopurist 421

Поделитесь записью

Способы ремонта фар в полевых условиях

Вышеописанные неисправности достаточно легко устраняются прямо на дороге. Наличия сложного диагностического или ремонтного оборудования при этом не требуется. Так, вместо сгоревшего предохранителя можно вставить несколько жилок от многожильного провода. При этом одна жилка ориентировочно способна выдержать 1 ампер. Жилки можно вставить непосредственно в гнездо или обмотать ими предохранитель

Важно, чтобы контактная поверхность плотно прижималась к самодельному плавкому элементу

Неисправное реле можно заменить аналогичным, использующимся для включения других высоковольтных цепей. Демонтировать и использовать для замены неисправного реле включения фар можно элемент включения цепи стеклоподъемников, обогрева сидений, дополнительного оборудования. Помимо этого, во многих автомобилях имеется специальное резервное гнездо с неиспользуемым реле. Разъемы практически всех рассматриваемых элементов в автомобиле сходны друг с другом.

Чтобы включить фары в обход любых неисправных элементов цепи питания, следует использовать провода достаточного сечения и длины. При этом концы проводов зачищают от изоляции и подключают к салонной розетке, предназначенной для переносной лампы. Аналогичным образом можно использовать и «прикуриватель». При этом подключаться лучше с обратной стороны точки питания, соединяя провода непосредственно с клеммами. Вторые концы проводов подключают напрямую к лампе ближнего света

Важно, что таким образом следует подключать только одну фару

Этого достаточно, чтобы доехать до дома или места ремонта с соблюдением необходимых мер предосторожности. Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь

Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь.

Перегорела лампа

{banner_content}Естественно, если не включается любой источник света, первое, что приходит в голову – сгорела лампочка. Устройство автомобильных ламп таково, что действительно может отсутствовать ближний, но оставаться в доступе дальний свет. Галогенные лампы имеют две нити накаливания. Вполне возможен разрыв одной из них – в этом случае будет отсутствовать тот свет, за который она отвечает. Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.

Небольшая тонкость:

Одна фара горит ярче другой

Чаще всего владельцы автомобилей жалуются на то, что с одной стороны свет ярче, чем с другой. Даже у этой незначительной неприятности есть несколько причин. Причина может быть в контактах, которые перестали плотно прилегать или окислились. Если это так, прибор надо разобрать и проверить все соединения. Вторая причина – фара, которая светит хуже, могла получить незначительное механическое повреждение, которое не заметил водитель. Это могло случиться на стоянке в ночное время суток или тогда, когда автомобиль остаётся без присмотра. Помочь здесь может только её замена. Третья причина – скопление грязи на поверхности. Это самая распространённая причина помутнения фар авто. Решается она просто – надо всего лишь протереть её мокрой тряпкой. И. наконец, может просто перегореть лампочка. Тогда надо всего лишь заменить её на новую. Сделать это можно и самостоятельно.

Проблемы с ближним светом

  • Не переключение водителем с дальнего света на ближний, при въезде на освещённую улицу, в тёмное время суток.
  • Не переключение водителем с дальнего света на ближний, при движении встречного автомобиля в ночное время.
  • Не включение ближнего света на автомобиле с включёнными дневными ходовыми огнями в тёмное время суток.
  1. Перегорела лампа на ближний свет. Решается заменой на новую лампу.
  2. Окислились контакты минусового провода, идущие на ближний свет (масса). Необходимо зачистить все контакты минусовых проводов выходящих из блока фары.
  3. Перегорел предохранитель ближнего света. Необходимо заменить предохранитель новым соответствующего номинала. Если после замены предохранитель снова перегорает при включении света, значит, в бортовой сети произошло замыкание и необходимо обратиться к автоэлектрику для устранения неисправности.
  4. Неисправно реле ближнего света. Неисправность устраняется заменой реле на новое.
  5. Неисправный рычаг переключения (тубус) дальнего/ближнего света.

Еще почитать: Нужно ли оформлять в собственность дачный участок

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Проблемы с проводами: Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты.

Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.

Проводка

В первую очередь, когда перестал работать ближний свет, проверяют надежность соединения во всех колодках, задействованных в электрической схеме ближнего света. Их контакты нередко просто окислятся и после очистки проблема устраняется. Иногда также из-за вибрации разъемы отходят, и так разрывается цепь. Группы контактов нужно почистить от окислов – для этого подойдет надфиль или школьная резинка. Сгодится также пилка для ногтей (уж этот инструмент наверняка найдется в сумочке любой автоледи).

Иногда свет не горит потому, что выходит из строя кнопка его включающая. Внутри нее имеются контакты, которые, в свою очередь, также может повредить коррозия. Убедиться в отказе пускающего устройства нетрудно – достаточно отсоединить от него провода и закоротить их. Если причина в ней, то свет зажжется. Чинить пришедшую в негодность кнопку не имеет смысла – проще заменить на новую.

Плохая регулировка

Почему плохо и недостаточно ярко светят фары? Причиной может оказаться их плохая регулировка. В этом случае свет направлен не на дорогу, а в сторону, вверх или вниз. Проверить, есть такая неисправность или нет, очень просто. Для этого после захода солнца надо подъехать к стене и включить освещение

Внимание надо обращать на появившиеся круги света. Затем можно взять лазерный уровень и проверить, как сильно свет отклоняется от того места, где он должен быть в норме

Если оказалось, что пучок света не концентрируется в одном месте, а рассеивается, значит рекомендуется провести регулировку. Регулировка фар проводится просто. Для этого надо открыть капот и найти винты, которые удерживают их в правильном положении. Аккуратно подкручивайте винты до тех пор, пока не установите нужное направление.

Перегорела лампа

{banner_content}Естественно, если не включается любой источник света, первое, что приходит в голову – сгорела лампочка. Устройство автомобильных ламп таково, что действительно может отсутствовать ближний, но оставаться в доступе дальний свет. Галогенные лампы имеют две нити накаливания. Вполне возможен разрыв одной из них – в этом случае будет отсутствовать тот свет, за который она отвечает.

Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.Небольшая тонкость: колбу следует протереть спиртом перед установкой, иначе она моментально сгорит. Также не рекомендуют браться за колбу незащищенными руками: на них всегда присутствует некоторые жировые и влажные выделения, которые могут испортить лампочку. Лучше всего это сделать (заменить освещение) при помощи сухой салфетки или тряпки.

Мутные стёкла фар

При эксплуатации автомобиля плохо светить фары могут и из-за помутнения стекла. Особенно хорошо заметно нарушение светящих элементов у старых автомобилей. Стекло, даже если его не повреждать механически и регулярно протирать, может помутнеть от пыли, грязи, песка и мелких царапин, которые не заметны на глаз. Однако проходящий через такие фары луч света слишком рассеивается и теряет свою чёткость, а это представляет определённую проблему при движении на дорогах. Прежде, чем приступать к устранению этой неприятности, надо знать, из чего сделаны фары. Это может быть или стекло, или же карбонат. Если это стекло, то его проще поменять, чем полировать и пытаться вернуть первоначальное состояние. Если это поликарбонат, то у таких фар есть немало плюсов. Во-первых, они безопаснее стеклянных и во время аварии представляют меньше угроз. Во-вторых, их вес значительно меньше, чем у фар из стекла. А в-третьих, их проще заменить. В то же время есть у этих элементов и свой минус – их легко повредить или поцарапать. Протирать такие элементы можно только мягкой фланелевой тканью, а на поверхность поликарбоната лучше наклеить специальную плёнку, которая увеличит срок службы.

Основные виды главных фар

По своему принципу устройства фары разделяются на два типа: европейские и американские. Ключевая разница между головным светом заключается в следующем:

Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.

Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте

Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.

Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости

Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.

Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Практически каждый автомобилист сталкивается с проблемой настройки света фар, или ремонта определённой оптики. Нарушение их функциональности создаёт реальную угрозу безопасности движения. Понижения эффективности освещения может повлечь за собой массу непредвиденных ситуаций, вследствие которых значительно повышается вероятность возникновения аварийных ситуаций. Выполнить регулировку или ремонт можно двумя способами: при помощи специального оборудования или вручную. Первый вариант, как правило, реализуется в автосервисах. Ведь не каждый автомобилист может позволить себе приобрести профессиональную технику, требующую специальных знаний для эксплуатации. Второй вариант, самостоятельная наладка, является достаточно распространённой процедурой среди автомобилистов. Однако существует масса сторонников данного метода, которые утверждают, что обеспечить качественный результат могут только специалисты автосервисов. Эта процедура требует знаний и высокой точности выполнения всех действий, что под силу не каждому владельцу автомобиля

Как выполнить настройку фар самостоятельно, на что необходимо обращать внимание? Пред тем как ответить на этот вопрос, рассмотрим причины низкого качества освещения

Что говорят автолюбители о работе ламп ближнего света

Важность проверки

«У меня было такое, что фара начала светить тускло. Хотел сначала пойти купить новую лампочку, но решил сначала ее проверить

Переставил правую в левую, и стало понятно, что причина вовсе не в лампе. Тогда покопался, поискал, и нашел оплавленный предохранитель. После его замены проблема отпала!»

Если все проверили…

«Если вы уверены, что проверили и лампу, и переключатель, но фара не горит, тогда причина точно в проводке».

Где еще искать неисправность

«У меня было такое, что и лампочка сто процентов была рабочая, и реле переключало, а ближний свет все равно не горел. Тогда проверил контактный разъем в блоке предохранителей моторного отсека, оказалось, поломка там. Может, кому-то поможет эта информация. Доступ к этому блоку есть со стороны крыла авто».

Как избежать проблем с контактом

«Фара может не гореть, если есть проблемы с контактами. Например, часто уплотнительные резинки заворачиваются, и фара неплотно вставляется в разъем. Слева между корпусом воздушного фильтра и разъемом можно проложить уплотнение из жесткого поролона, вполне спасает».

Если потухли обе фары ближнего света

«У меня была проблема, что не горел ближний свет на «классике». В итоге оказалось, что перегорели дорожки в блоке предохранителей. Вообще, если в электрике что-то понимаете, то проблему найдете быстро и легко. В моем случае провели дополнительный провод под рулем к блоку».

Не работает ближний свет: причины

Итак, правильное освещение дороги во время движения автомобиля – очень важный фактор, обеспечивающий безопасность водителю, его пассажирам и другим участникам дорожного движения.

Находясь за рулем транспортного средства, водителю необходимо четко видеть дорогу, по которой движется авто.

Фары дальнего/ближнего света очень важны, поскольку именно они обеспечивают хорошую видимость и в ночное время суток и в условиях пасмурной погоды. На сегодня представлены несколько типов автомобильных фар света, которые можно условно разделить на такие категории:

  • Основные фары головного света, где используются галогенные, ксеноновые, разрядные лампы высокой интенсивности, диоды и т.д.;
  • Противотуманные фары — основное предназначение, дополнительное освещение дороги во время движения в густом тумане (чаще всего завод-производитель уже поставляет автомобили с комплектом противотуманных фар);
  • Фары-прожекторы — мощный свет фар обеспечивает водителю хорошую видимость, особенно во время поездки по незнакомым трассам (фары не предназначены для движения по городу, поскольку могут ослеплять других водителей);

При этом для ближнего и дальнего света, а также для противотуманных фар чаще всего используют галогенные лампы, обозначающиеся по типу цоколя как R2, H1, H3, H4, H7, HB3, HB4.

Что касается самой проблемы, если не работает ближний свет, причины могут быть разными.  При этом важно, чтобы причина неисправности фар ближнего света или дальнего была точно определена. Вот несколько основных причин, почему не горит ближний свет:

  • перегорели лампы ближнего света;
  • нити плавкого предохранителя расплавились (поскольку в основном цепи питания левой и правой фары не взаимосвязаны и защищены отдельными предохранителями, вышедший из строя один из плавких элементов может привести к отказу одной фары), неисправность диагностируется визуально. В случае затрудненного доступа к монтажному блоку, проверяют работу устройств, получающих питание от цепей, защищенных этими же предохранителями;
  • неисправное реле включения головного света (прекращение работы систем освещения, нет либо ближнего, либо дальнего света). Неисправность можно выявить на слух, путем включения фар и прослушивания возникающих звуков, если слышны короткие звонкие щелчки, реле исправно, если щелчки  отсутствуют — реле неисправно;

    Идущие к фарам разъемы электрических проводов подключены не корректно или не подключены вообще (например, забыли подключить после ремонта). В этом случае не горит только одна лампочка из двух передних фар
    .

  • попадание воды в подкапотное пространство автомобиля (окисление «фишек» в местах соединения проводов, как следствие «фишки»  перестают выполнять токопроводящую функцию). Диагностируют неисправность путем проверки всех именующихся проводов и соединений, подходящих к фарам ;
  • скачок в напряжения в бортовой сети (перегорание обеих лам одновременно);
  • другие нестандартные причины (например, трещина в фаре, через которую попадает вода и конденсируется влага).

Обратите внимание, если  неисправность не выявлена, проводят  дополнительную диагностику электропроводки с помощью процедуры «прозвонки» электрических цепей автомобиля мультиметром. Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет

Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Для диагностики такой неисправности необходимо проделать следующие действия:

  • вставить в разъем исправную лампу и «чиркнуть» проводом плюс об провод минус;
  • проскакивание искры между проводами или включение лампы свидетельствует о наличии тока в сети и, соответственно, указывает на неисправность в самих фарах либо лампах;
  • если нет искры либо лампа не зажглась — обрыв в сети питания фар.

Обратите внимание, такой способ проверки подойдет только для простых автомобилей, где система ЭСУД не отличается сложностью. В свою очередь, попытка замыкать провода «плюс» и «минус» на многих современных авто может привести к серьезным сбоям, появлению ошибок в памяти ЭБУ и т.д.

Проблемы с проводкой

Если вы заметили, что не горят фары ближнего и дальнего света, то, вполне вероятно, что проблема связана с проводами. Для того чтобы определить такую неисправность вам потребуется проверить все колодки, через которые производится подключение, а также блок предохранителей. Вполне возможно, что где-то произошло окисление контактов или было произведено некачественное соединение. Это вызывает повышенную силу тока, в этих узлах, из-за чего они сильно нагреваются.

Для исправления неполадки просто прочистите все контакты колодок наждачкой или надфилем. Также стоит проверить и выключатель фар, контакты кнопки тоже могли окислиться.

Полезно! Лучше начинать поиск подобной неисправности именно с кнопки, так как именно поврежденный выключатель чаще всего вызывает проблемы с работой фар.

Не работает ближний свет: причины

Итак, правильное освещение дороги во время движения автомобиля – очень важный фактор, обеспечивающий безопасность водителю, его пассажирам и другим участникам дорожного движения.

Находясь за рулем транспортного средства, водителю необходимо четко видеть дорогу, по которой движется авто.

Фары дальнего/ближнего света очень важны, поскольку именно они обеспечивают хорошую видимость и в ночное время суток и в условиях пасмурной погоды. На сегодня представлены несколько типов автомобильных фар света, которые можно условно разделить на такие категории:

  • Основные фары головного света, где используются галогенные, ксеноновые, разрядные лампы высокой интенсивности, диоды и т.д.;
  • Противотуманные фары — основное предназначение, дополнительное освещение дороги во время движения в густом тумане (чаще всего завод-производитель уже поставляет автомобили с комплектом противотуманных фар);
  • Фары-прожекторы — мощный свет фар обеспечивает водителю хорошую видимость, особенно во время поездки по незнакомым трассам (фары не предназначены для движения по городу, поскольку могут ослеплять других водителей);

При этом для ближнего и дальнего света, а также для противотуманных фар чаще всего используют галогенные лампы, обозначающиеся по типу цоколя как R2, H1, H3, H4, H7, HB3, HB4.

Что касается самой проблемы, если не работает ближний свет, причины могут быть разными.  При этом важно, чтобы причина неисправности фар ближнего света или дальнего была точно определена. Вот несколько основных причин, почему не горит ближний свет:

  • перегорели лампы ближнего света;
  • нити плавкого предохранителя расплавились (поскольку в основном цепи питания левой и правой фары не взаимосвязаны и защищены отдельными предохранителями, вышедший из строя один из плавких элементов может привести к отказу одной фары), неисправность диагностируется визуально. В случае затрудненного доступа к монтажному блоку, проверяют работу устройств, получающих питание от цепей, защищенных этими же предохранителями;
  • неисправное реле включения головного света (прекращение работы систем освещения, нет либо ближнего, либо дальнего света). Неисправность можно выявить на слух, путем включения фар и прослушивания возникающих звуков, если слышны короткие звонкие щелчки, реле исправно, если щелчки  отсутствуют — реле неисправно;

    Идущие к фарам разъемы электрических проводов подключены не корректно или не подключены вообще (например, забыли подключить после ремонта). В этом случае не горит только одна лампочка из двух передних фар
    .

  • попадание воды в подкапотное пространство автомобиля (окисление «фишек» в местах соединения проводов, как следствие «фишки»  перестают выполнять токопроводящую функцию). Диагностируют неисправность путем проверки всех именующихся проводов и соединений, подходящих к фарам ;
  • скачок в напряжения в бортовой сети (перегорание обеих лам одновременно);
  • другие нестандартные причины (например, трещина в фаре, через которую попадает вода и конденсируется влага).

Обратите внимание, если  неисправность не выявлена, проводят  дополнительную диагностику электропроводки с помощью процедуры «прозвонки» электрических цепей автомобиля мультиметром. Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах

Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Для диагностики такой неисправности необходимо проделать следующие действия:

  • вставить в разъем исправную лампу и «чиркнуть» проводом плюс об провод минус;
  • проскакивание искры между проводами или включение лампы свидетельствует о наличии тока в сети и, соответственно, указывает на неисправность в самих фарах либо лампах;
  • если нет искры либо лампа не зажглась — обрыв в сети питания фар.

Обратите внимание, такой способ проверки подойдет только для простых автомобилей, где система ЭСУД не отличается сложностью. В свою очередь, попытка замыкать провода «плюс» и «минус» на многих современных авто может привести к серьезным сбоям, появлению ошибок в памяти ЭБУ и т.д.

Неисправность лампы и ее замена

В авто устанавливаются галогенные лампы с двумя нитями, расположенными в одном корпусе. Одна из них отвечает за дальний свет, другая — за ближний. Чтобы убедиться, что причина отсутствия света кроется именно в лампе, достаточно поменять ее на заведомо исправную. Для этого под капотом найдите крышку, которая закрывает блок фар. Проверните ее по часовой стрелке, чтобы открыть. Далее увидите трехконтактный разъем, который нужно снять. Теперь остается вынуть лампу, отведя в сторону пружинные зажимы. Не забудьте, что новый осветительный элемент нельзя брать за стекло, — жирные следы ухудшат теплопередачу, и лампа быстро выйдет из строя. Поэтому возьмите ее за контакты, вставьте в пазы, наденьте пружинные зажимы и закройте крышку, провернув против часовой стрелки

Заменяя лампу, обратите внимание на контакты в разъеме, — они не должны быть окислены

Lada Vesta. Замена ламп – часть 1

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2,

Примечание. Вы можете сами производить заменуламп, описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру.

ВНИМАНИЕ!

Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.

Блок-фары

Для снятия лампы ближнего света проделайте следующие действия:

– снимите крышку 2 (рис. 11), повернув ее против часовой стрелки;

– отсоедините колодку проводов 7 от лампы;

– выведите из паза усик 8 пружинного фиксатора;

– выньте лампу;

– установку новой лампы проводите в обратном порядке.

Для снятия лампы дальнего света проделайте следующие действия:

– снимите крышку 1, повернув ее против часовой стрелки;

– отсоедините колодку проводов 6 от лампы;

– выведите из паза усик 5 пружинного фиксатора;

– выньте лампу;

– установку новой лампы проводите в обратном порядке.

Для снятия лампы указателя поворота проделайте следующие действия:

– поверните патрон 4 против часовой стрелки и выньте его из посадочного места в сборе с лампой;

– выньте лампу из патрона поворотом против часовой стрелки;

– установку новой лампы проводите в обратном порядке.

Для снятия лампы дневного ходового огня и габаритного огня проделайте следующие действия:

– поверните патрон 3 против часовой стрелки и выньте его из посадочного места в сборе с лампой;

– выньте лампу из патрона;

– установку новой лампы проводите в обратном порядке.

Рис. 11. Блок-фара

Задние фонари

Замена ламп указателя поворота и сигнала торможения/ габаритного огня на наружном фонаре, расположенном на крыле автомобиля.

Для замены лампы указателя поворота 4 необходимо:

– открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрон-разъему 4 лампы указателя поворота;

– повернуть па-трон-разъем 4 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона,потянув ее на себя.

Установку патрон-разъема на место проводить в обратном порядке.

Для замены лампы сигнала торможения/габаритного огня 3 необходимо:

– открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрону-разъему 3 лампы сигнала торможения/габаритного огня;

– повернуть патрон-разъем 3 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, повернув ее против часовой стрелки.

Установку патрона-разъема на место проводить в обратном порядке.

Замена ламп света заднего хода и габаритного огня на внутреннем фонаре, расположенном на крышке багажника автомобиля

Для замены лампы света заднего хода 1 (рис. 12) необходимо:

– расфиксировать два крайних держателя 1 (рис. 13) обивки багажника 2. Держатель обивки представляет собой конструкцию из неподвижного основания и подвижного фиксирующего «грибка» 3 (рис. 13). В поднятом состоянии «грибка» держатель расфиксирован;

– для расфиксации держателя обивки 3 (рис. 13) необходимо, например, лезвием ключа выключателя зажигания 4 (рис. 13) немного приподнять подвижную часть обеих держателей;

Рис. 12. Задние фонари

Рис. 13. Замена ламп света заднего хода и габаритного огня на наружном фонаре

– преодолевая сопротивление держателей, отогнуть обивку крышки багажника для доступа к патрону-разъему 1 (рис. 12). Во избежании повреждения обивки, отгибание производить на величину не более 7-8 см;

– повернуть патрон-разъем 1 (рис. 12) против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном порядке.

Для замены лампы габаритного огня 2 (рис. 12) необходимо:

– применяя аналогичную последовательность, что и для замены лампы света заднего хода 1, обеспечить доступ к па-трону-разъему 2 лампы габаритного огня;

– повернуть патрон-разъем 2 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном порядке.

Для замены ламп света заднего хода и габаритного огня в правом фонаре применяется аналогичная последовательность.

Видео по теме “Lada Vesta. Замена ламп”

Замена ДХО штатных ламп лада веста на светодиоды.

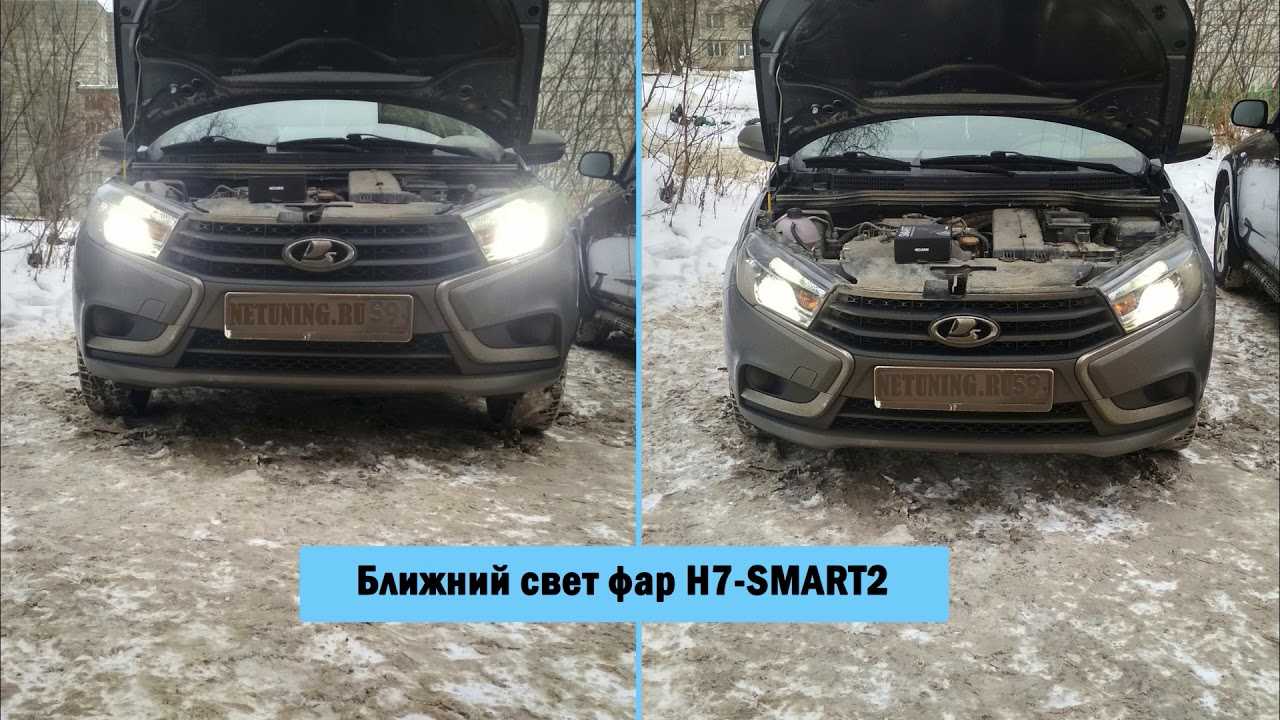

Как заменить лампочку фары ближнего света Lada Vesta

Lada Vesta. Замена перегоревшей лампы СТОП в заднем фонаре

Перегорела лампа

Естественно, если не включается любой источник света, первое, что приходит в голову – сгорела лампочка. Устройство автомобильных ламп таково, что действительно может отсутствовать ближний, но оставаться в доступе дальний свет. Галогенные лампы имеют две нити накаливания. Вполне возможен разрыв одной из них – в этом случае будет отсутствовать тот свет, за который она отвечает.

Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.

Небольшая тонкость: колбу следует протереть спиртом перед установкой, иначе она моментально сгорит. Также не рекомендуют браться за колбу незащищенными руками: на них всегда присутствует некоторые жировые и влажные выделения, которые могут испортить лампочку. Лучше всего это сделать (заменить освещение) при помощи сухой салфетки или тряпки.

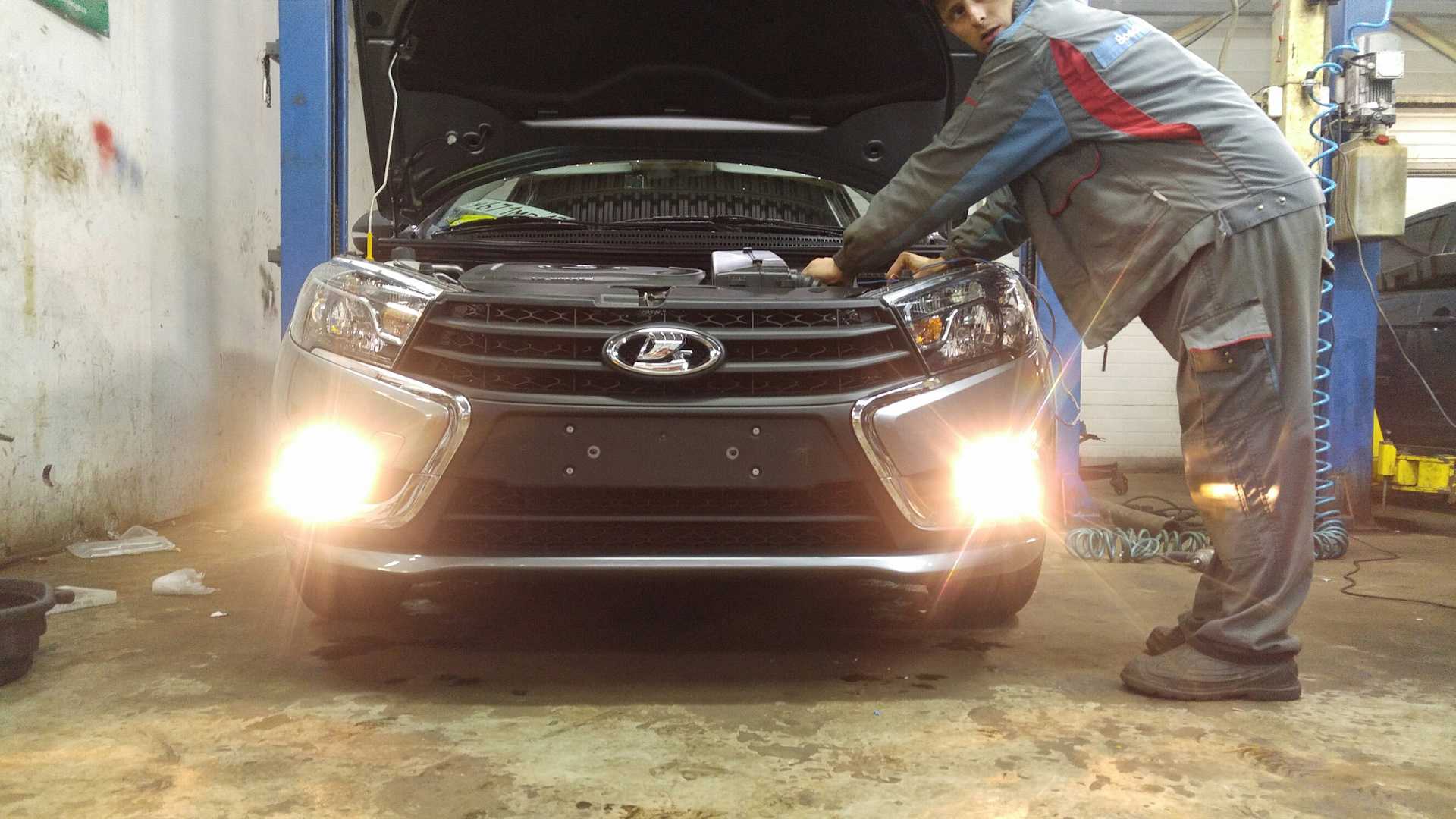

Не горят фары — в чем причина

  • Лампа. В автомобильных фарах устанавливаются специальные лампы, внутри которых размещаются две спирали, одна обеспечивает дальний свет, другая ближний. При включении накаливается определённая нить. Исправить данную поломку невозможно, придётся заменять лампу полностью.
  • Кнопка включения габаритов. Такая проблема чаще всего встречается в автомобилях эконом класса. Необходимо тщательно проверить элемент, если отошёл провод или окислился контакт, неисправность легко устранить самостоятельно. Если сломался сам механизм кнопки, следует заменить его новым устройством.
  • Контакты. Необходимо выполнить проверку всех контактов (реле, лампы, блока предохранителей и подрулевого переключателя). Они могут разъединиться или окислиться. Решение простое, очистить и надёжно закрепить. Также можно проверить проводку на наличие разрывов, дефектов изоляции и так далее.
  • Предохранители. Это одна из самых распространённых причин, по вине которых не горит фара ближнего света. Необходимо тщательно проверить все предохранители, если обнаружите перегоревший, замените его новым аналогом.
  • Отсутствие контакта лампы. Данная проблема чаще всего встречается в автомобилях иностранного производства. Для её устранения необходимо проверить надёжность крепления контакта минус от лампы на массу.

После этого рисуем три вертикальные линии: ось автомобиля и две по центру фар. Если оптика представлена раздельными элементами дальнего и ближнего света, нужно нарисовать вертикальные линии для каждой фары. Расстояние автомобиля от стены определяется моделью машины. Как правило, для отечественных автомобилей — 5 м; для зарубежных — 7 метров.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
