Как продлить срок службы датчика активации двери народным способом
Народные умельцы придумали множество способов реанимации резинового колпака, предотвращения его деформации, замерзания. Представляем наиболее эффективные методы:
- вставка под резиновый наконечник пружины. Диаметр витка на «6», длина 1.0 см. При открытии двери пружина выдавливает наконечник в исходное положение, контакты замыкаются, освещение салона активируется;
- замена штатных колпачков на детали от Опель Астра второго поколения. Размеры идентичные, отличие лишь в форме, она выпуклее, что способствует быстрому реагированию датчика на открытие/закрытие двери;
- систематическое нанесение на резиновое изделие силиконовой смазки для восстановления эластичности.
Методы решения проблем с концевыми выключателями дверей
Мы рассмотрим ряд достаточно простых способов по решению вышеописанных проблем, которые каждый автовладелец сможет без труда применить на практике. Таким образом, при возникновении неполадок, вызванных работой концевиков в зимние месяцы, можно прибегнуть к следующим методикам:
- Снимите с концевых выключателей пыльники. Помните о том, что эти колпачки из резины выполняют защитную функцию, а потому при их снятии вам придется очень тщательно следить за чистотой. Снимать пыльники рекомендуется лишь на короткое время, при морозной погоде на улице.
- Замените «родные» колпачки аналогами. В качестве аналогов подойдут пыльники от других концевиков, к примеру, Toprun, которые являются практически копией оригинальных колпачков Гранты. Однако эти пыльники изготавливаются из материалов, не теряющих своей эластичности на минусовой температуре, что является их несомненным плюсом. Менять сами концевики вам не нужно, заменить следует только колпачки.
- Установите под пыльник выключателя пружину. С этой целью могут быть использованы пружины, имеющие длину примерно в 18-20 мм и диаметр в 12-13 мм при толщине проволоки в 1 мм. Установить их нужно на штоке концевика, прямо под пыльниками. Хорошая пружина не позволит колпачку постоянно находиться в сжатом состоянии и не подведет вас даже при температуре -40С.
- Смажьте все резинотехнические поверхности силиконом, это поможет при сравнительно небольшом морозе (примерно -10С и меньше).
- Обработайте поверхность водоотталкивающей жидкостью. Такая мера работает в достаточно широком температурном диапазоне (до -50С), но является сугубо временной.
Управление штатным центральным замком по CAN-шине
При таком механизме управления штатным ЦЗ проблемы с подключением сигнализации Старлайн отсеиваются автоматически: при окислении скруток или обрыве провода недоступны все функции, связанные с CAN-шиной, одновременно. Поэтому, если проблемы наблюдаются именно с работой центрального замка, стоит проверить корректность настройки CAN-модуля сигнализации: при некорректном задании прошивки под конкретную модель автомобиля зачастую работоспособность сигнализации нарушается только в конкретных функциях. Это происходит из-за того, что часть CAN-команд, с помощью которых сигнализация считывает данные о состоянии автомобиля и управляет его электроникой, могут совпадать на многих машинах, а некоторые команды управления будут индивидуальными.
Для начала узнайте корректный номер прошивки для своего автомобиля. Указав в форме поиска на сайте can.starline.ru марку и модель, увидите этот номер в самом начале списка поддерживаемых прошивкой функций. Например, для Ford C-Max нужный номер – 2319. Сразу посмотрите в списке функций, указано ли там управление центральным замком: если оно не поддерживается, то ЦЗ управляется от сигнализации по аналоговым цепям.
Ещё кое-что полезное для Вас:
Затем заново вводим номер прошивки в память CAN-модуля сигнализации. Чтобы не извлекать центральный блок, это проще всего сделать с помощником. Отключив массу аккумулятора, найдите и зажмите сервисную кнопку (Valet) сигнализации. В это время помощник должен одеть клемму обратно, восстановив питание сигнализации.
После того, как сирена подаст 5 звуковых сигналов, нужно отпустить кнопку Valet. Старлайн подаст еще 4 сигнала, подтвердив вход в режим программирования.
Вновь кратко нажмите сервисную кнопку. В ответ сигнализация подаст одиночный сигнал. После этого быстрыми нажатиями кнопки введите первую цифру номера прошивки и сделайте паузу. Как только сигнализация подтвердит ввод, издав ровно столько сигналов, сколько раз нажималась кнопка, тем же способом введите вторую цифру номера, затем третью и четвертую. Главное – не обсчитаться: если случайно нажать кнопку более 9 раз, то сигнализация вернется в основное меню программирования, издав 4 сигнала предупреждения. В этом случае начните все с начала абзаца.
Спустя пару секунд после успешного ввода последней цифры StarLine либо подтвердит результат (два сигнала), либо сообщит об ошибке (четыре сигнала). Произойдет автоматический возврат в основное меню. Если все сделано правильно, но сигнализация не принимает корректный номер, то стоит обратиться в сервисный центр для проверки и перепрошивки CAN-модуля.
Самостоятельная доработка концевиков дверей Лада Веста
В первую же зиму, после того как Лада Веста поступила в продажу, начали всплывать незначительные неисправности, что, в целом, нормально и случается с любой новой моделью. Одной из таких проблем стали концевики дверей Лада Веста.
В чем дело?
Владельцы российского седана начали подмечать, что в мороз во время открывания дверей, свет в машине либо вовсе не загорается, либо же загорается, но с заметной задержкой. Кроме того, бывают перебои в функционировании сигнализации. Это происходит из-за не совсем удачной конструкции концевиков дверей Лада Веста.
Суть в том, что для Весты, Калины 2 и Гранты закупаются одинаковые концевики. Однако при низкой температуре эластичности их защитных пыльников явно недостаточно для корректной работы. Как следствие, шток концевика не в состоянии выйти, из-за чего электроника Весты полагает, что двери все еще закрыты.
Ответ АвтоВАЗа
Несмотря на то, что нарекания на работу концевиков далеко не единичны, российский автопроизводитель не спешит признавать дефект конструкции. Согласно официальном ответу на такой запрос, представители АвтоВАЗа указали, при температуре -30 °С никаких перебоев инженеры завода не наблюдали, и только при -40 °С возможна небольшая задержка перед включением света в салоне.
Сотрудники АвтоВАЗа не признают наличия проблемы.
Варианты решения
Тем не менее, реальность расходится с выводами завода, что вынуждает обладателей авто самостоятельно решать вопрос с концевиками дверей Лада Веста. И тут они нашли несколько выходов из ситуации:
- Замена пыльников;
- Демонтаж;
- Установка пружины;
- Подпиливание.
Каждый из этих способов имеет право на жизнь, так как позволяет нормализовать работу системы.
Замена пыльников
Некоторые идут на замену пыльника на какой-то аналог. Одним из наиболее популярных является изделие от бренда Toprun, которое можно найти по артикулу 104035756. Цена такого концевика варьируется от 50 до 100 руб. Напоминаем, что оригинальный пыльник продается по артикулу 11190-3710206-00.

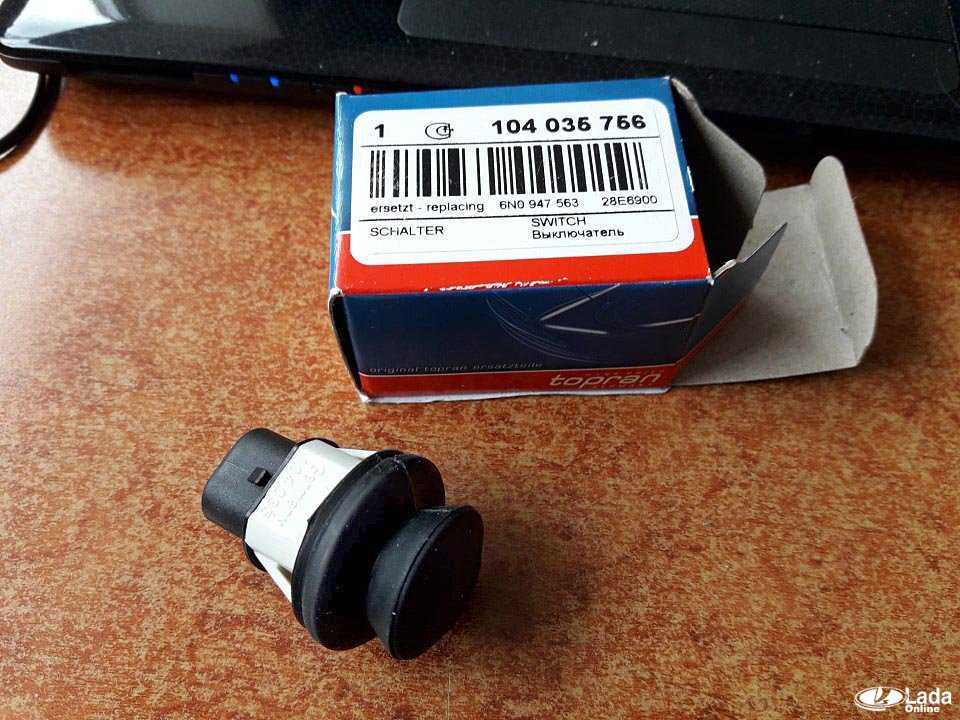

Аналог штатного концевика.
Сам концевик такой же, как и штатный, однако пыльник выполнен из гораздо более эластичной резины, что гарантирует его гибкость в сильный мороз. Причем производить замену непосредственно концевиков не стоит, если штатные исправно работают, разумеется. Достаточно просто поставить другие пыльники.
Пыльник ставится вместо заводского. Сам концевик менять необязательно.
Демонтаж
Этот вариант многих подкупает именно своей простотой. Казалось бы, нужно только снять заводские манжеты и дело с концом. Но проблема в том, что этот элемент защищает сами концевики от загрязнений, поэтому придется постоянно наблюдать за их чистотой. Компромиссным вариантом является демонтаж только в период морозов.
Можно просто снять пыльник с концевика.
Установка пружины
Такой способ решения проблемы заманчив отсутствием необходимости тратить время на поиск аналога. Если у вас есть небольшие пружины, диаметр которых составляет около 12 мм, а длина около 18 мм, можно использовать их. Для этого требуется поставить пружину под пыльник.
Она не даст манжете на морозе оставаться сжатой.
Пружина под манжетой концевика.
Подпиливание
Еще один вариант самостоятельной доработки концевиков Лада Веста. Если снять пыльник и вывернуть его наизнанку, станет виден небольшой шип в центре, длиной в пару миллиметров.
Его нужно аккуратно срезать, после чего напильником немного сточить пыльник изнутри – это сделает край манжета более тонким.
После остается только смазать обработанную поверхность антисиликоном и поставить обратно.
Как видно, вариантов достаточно, поэтому каждый владелец авто сможет доработать концевики своей Лады Весты тем способом, который посчитает оптимальным.
Доработка схемы
Схема монтажа или доработки потребует наличия специального оборудования, чтобы провести проверку электрической цепи. В списке приспособлений на первом месте стоит тестер и паяльник. Также потребуется отвертка, дополнительные провода, изолента и новый датчик. Водитель при подключении может задействовать кнопку в пороге или контакты замка двери.
Для этого сначала нужно открыть отверткой корпус датчика и извлечь элемент, снять колодку с проводами с помощью отвертки. Потом заменить провод и произвести спайку. Заизолировать концы и собрать конструкцию в обратной последовательности. Процесс выполняется параллельно, чтобы в процессе были задействованы элементы, которые выходят к рабочим позициям двери.
Проектное решение вопроса
При замене или подключении нужно лишь восстановить изначально спроектированную схему. Если не проводится доработка, то сразу исключается необходимость в разборке замочного механизма и использовании изолирующих материалов. Пошаговая инструкция:
- Открыть капот.
- Ослабить болтовые соединения и разобрать устройство.
- Открутить клеммы.
- Провести соединение проводов от аккумуляторной батареи.
- Вытащить концевой выключатель из отверстия.
- Вытащить выключатель.
- Протянуть провода и подключить их.
- Вывести концы через отверстие наружу.
- Провести зачистку проводов.
- Протянуть провода до порога к месту установки.
После этого следует проверить работоспособность устройства, а потом провести окончательную сборку.
Методы решения проблем с концевыми выключателями дверей
Мы рассмотрим ряд достаточно простых способов по решению вышеописанных проблем, которые каждый автовладелец сможет без труда применить на практике. Таким образом, при возникновении неполадок, вызванных работой концевиков в зимние месяцы, можно прибегнуть к следующим методикам:
- Снимите с концевых выключателей пыльники. Помните о том, что эти колпачки из резины выполняют защитную функцию, а потому при их снятии вам придется очень тщательно следить за чистотой. Снимать пыльники рекомендуется лишь на короткое время, при морозной погоде на улице.
- Замените «родные» колпачки аналогами. В качестве аналогов подойдут пыльники от других концевиков, к примеру, Toprun, которые являются практически копией оригинальных колпачков Гранты. Однако эти пыльники изготавливаются из материалов, не теряющих своей эластичности на минусовой температуре, что является их несомненным плюсом. Менять сами концевики вам не нужно, заменить следует только колпачки.
- Установите под пыльник выключателя пружину. С этой целью могут быть использованы пружины, имеющие длину примерно в 18-20 мм и диаметр в 12-13 мм при толщине проволоки в 1 мм. Установить их нужно на штоке концевика, прямо под пыльниками. Хорошая пружина не позволит колпачку постоянно находиться в сжатом состоянии и не подведет вас даже при температуре -40С.
- Смажьте все резинотехнические поверхности силиконом, это поможет при сравнительно небольшом морозе (примерно -10С и меньше).
- Обработайте поверхность водоотталкивающей жидкостью. Такая мера работает в достаточно широком температурном диапазоне (до -50С), но является сугубо временной.
Проблемы в работе концевиков на Лада Гранта
Установленные концевики на порогах автомобиля в холодное время года зачастую перестают реагировать на открытие двери, поскольку при отрицательной температуре их пыльники, выполненные из резины, теряют свою эластичность, что собственно и приводит к размыканию контактов.
Присутствуют и другие проблемы, при которых концевики функционируют некорректно. Многие автовладельцы сетуют на то, что сигнализация работает в целом не стабильно, а также что при открытой дверце не загорается свет.
Многие отмечают такие случая, когда при резком повороте автомашины, срабатывают концевики, когда вероятно происходит небольшое отхождение дверцы от кузова. Причина одна всех вышеперечисленных неполадок кроется непосредственно в дверных концевиках.
На фоне неполадок большая часть владельцев Лада Гранта приходят к выводу, что требуется замена концевиков. Установка концевиков поможет устранить существующие неполадки, тем более, что замена не является трудозатратным делом, оно осуществляется самостоятельно, и потребует от вас наличия проводки и дополнительных штекеров, также информации о том, как снять и установить новые механизмы, о чем и пойдет речь дальше.
Сломанный стартер
Сломанный стартерСтартер отвечает за запуск двигателя, который происходит за счет воспламенения топлива. Если стартер вышел из строя, вы не заведете автомобиль. Обычно стартер выходит из строя из-за износа электрического соленоида. Также он может сломаться из-за износа реле. В том числе стартер может не работать и в результате других электрических сбоев. Да, стартер также можно заменить или отремонтировать заранее.
Но есть одна проблема. Невозможно предсказать, когда он выйдет из строя. Максимум, что вы можете сделать, – это определить проблему в работе стартера во время плановой диагностики
К сожалению, не все мастера в сервисах с должным вниманием относятся к автомобилям
Вот почему так важно найти своего порядочного автомеханика. Помните, что хороший автослесарь – это залог долгого срока службы вашей машины
Помните, что хороший автослесарь – это залог долгого срока службы вашей машины.

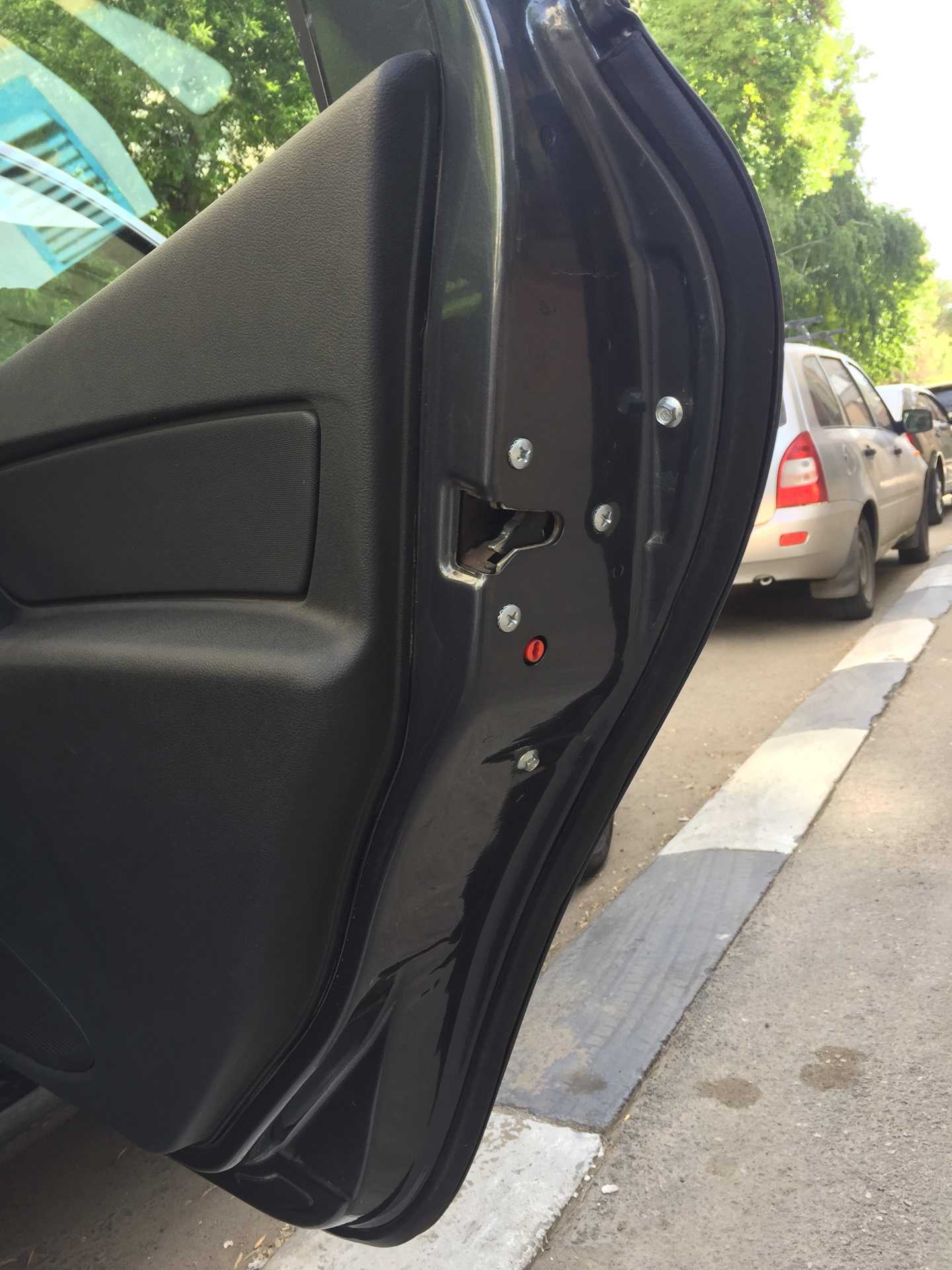

Где находится концевик багажника Лады Гранты Лифтбек
Датчик активации крышки багажника расположен в левой стороне, ближе к фонарю. Однако он установлен лишь в комплектации «Люкс». В «Стандарт» и «Норма» вставлены резиновые заглушки.
С целью предотвращения внезапного срабатывания центрального замка и блокировки дверей, владельцы опционально устанавливают датчики. Учитывая несложность процедуры, сделать это можно как самостоятельно, так и обратившись в СТО за помощью к специалистам. После установки концевика багажника в посадочное место, прокладываем и подключаем электрическую проводку. «Плюс» запитываем от габаритных огней фонаря, «минус» можно от кузова или на колодке с проводами. Черный с белой полоской — «минус», красный — «плюс».
В комплектации «Люкс» датчик по умолчанию встроен в замок крышки багажника. При закрытии крышки, датчик автоматически отключает питание от фонаря освещения.
Электрика, датчики, АКБ Лада Веста
Товары, из ассортимента Дастершоп77 по теме статьи:
| Наименование | Производитель | Цена | Наличие | В корзину |
| intro iso ant-1 | Переходник антенный Intro iso ant-1 | INTRO | 500 / 350 р. Дисконт: 300 р. | 2 |
| OBD-BT01 | Bluetooth OBDII — адаптер для диагностики | Китай | 1500 / 1000 р. Дисконт: 900 р. | >10 |
| multi-vc731 | Бортовой компьютер Multitronics vc731 | Multitronics | 8500 / 7500 р. Дисконт: 6700 р. | 2 |
| multi-c590 | Бортовой компьютер Multitronics C590 | Multitronics | 6900 / 5900 р. Дисконт: 5490 р. | 2 |
| multi-cl590 | Бортовой компьютер Multitronics CL590 (без голосового синтезатора) | Multitronics | 5900 / 5500 р. Дисконт: 4990 р. | 1 |
| multi-vc730 | Бортовой компьютер Multitronics vc730 | Multitronics | 7500 / 6500 р. Дисконт: 5500 р. | 2 |
| DC691-LA6-V003 | Противоугонная защита электронного блока для Duster 2020, Largus, Logan 2, Sandero 2, Vesta, Xray, Arkana | 4900 / 3900 р. Дисконт: 3400 р. | 7 | |
| PU-4TC-BLACK | Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-черный) | Multitronics | 3500 / 3200 р. Дисконт: 2850 р. | 2 |
| DC1250 | Набор флажковых предохранителей малый (10шт) | Аналог | 200 / 150 р. Дисконт: 100 р. | 4 |
| DC689 | Противоугонная защита с замком для разъёма OBD2 | 5000 / 4000 р. Дисконт: 3500 р. | 2 | |
| DC190 | Монитор для камеры заднего вида, складной | Китай | 2500 / 2000 р. Дисконт: 1700 р. | 2 |
| DC954-8200719629 | Датчик абсолютного давления в коллекторе МАП-сенсор на двиг 2,0 и 1,6 — F4R/K4M оригинал 8200719629 | Оригинал | 2500 / 1900 р. Дисконт: 1700 р. | 2 |
| DC1195 | Набор предохранителей 180шт в пластиковой коробке | Китай | 1000 / 700 р. Дисконт: 600 р. | 1 |
| DC1134-7700427640 | Концевик на двери (выключатель) оригинал 7700427640 | Оригинал | 1300 / 900 р. Дисконт: 800 р. | 2 |
| DC485-497612479R | Датчик давления жидкости ГУР оригинал Рено 497612479R | Оригинал | 1800 / 1400 р. Дисконт: 1200 р. | 1 |
| DC990-8200060049 | Выключатель обогрева сидения оригинал 8200060049 | Оригинал | 800 / 700 р. Дисконт: 600 р. | 1 |
| DC1143 | Кнопка (джойстик) управления зеркалами Рено | Оригинал | 700 / 500 р. Дисконт: 450 р. | 5 |
| PU-4TC-GREY | Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-серый) | Multitronics | 3500 / 3200 р. Дисконт: 2800 р. | 2 |
| DC997-255678753R | Переключатель подрулевой правый артикул 255678753R | Оригинал | 2800 / 2700 р. Дисконт: 2700 р. | 1 |
| DC1360-7711238598 | Аккумуляторная батарея АКБ оригинал Рено 7711238598 | Оригинал | 9000 / 8000 р. Дисконт: 7489 р. | 1 |
| DC1404 | Активатор замка крышки багажника и дверей (Asam/MANOVER аналог 7700712901) | Аналог | 1400 / 900 р. Дисконт: 700 р. | 1 |
| DC634-601986892R | Датчик скорости (заглушка) для машин с АБС оригинал 601986892R | Оригинал | 1900 / 1650 р. Дисконт: 1450 р. | 1 |
| DC996-255675128R | Переключатель подрулевой левый артикул 255675128R | Оригинал | 4700 / 4300 р. Дисконт: 3800 р. | 2 |
| DC1027-8201167988 | Переключатель подрулевой левый с ПТФ артикул 8201167988 / 255400337R | Оригинал | 6000 / 4700 р. Дисконт: 4000 р. | 1 |
| DC623-8200547283 | Датчик скорости оригинал Рено 8200547283 / 6001548870 (без АБС) | Оригинал | 1600 / 1100 р. Дисконт: 900 р. | 1 |
| DC1520 | Втягивающее реле 1.6 H4M | Аналог | 1900 / 1600 р. Дисконт: 1400 р. | 1 |
| DC1665-21800141301000 | Датчик абсолютного давления и температуры в коллекторе МАП-сенсор 1,6л ВАЗ 21129 оригинал 21800141301000 | Оригинал | 2800 / 2200 р. Дисконт: 1900 р. | 1 |
| intro iso fr-12 | Переходник для подключения магнитолы | INTRO | 500 / 450 р. Дисконт: 400 р. | |
| OBD-WF01 | Wi-Fi OBDII ELM327 — адаптер для диагностики | Китай | 1700 / 1500 р. Дисконт: 1300 р. | |
| INTRO-PT-04 | Парктроник с камерой заднего вида в комплекте (черный) | INTRO | 5200 Дисконт: 5200 р. | |
| Incar-VDR | Зеркало заднего вида с видеорегистратором и монитором | INTRO | 25000 / 19900 р. Дисконт: 19000 р. | |
| INTRO-PT-05 | Парктроник с камерой заднего вида в комплекте (серый) | INTRO | 5200 Дисконт: 5200 р. | |
| VR-518 | Видеорегистратор VR-518 | INTRO | 3600 Дисконт: 3600 р. | |
| DC129 | Зеркало заднего вида с видеорегистратором и камерой заднего вида в комплекте | Китай | 8500 Дисконт: 8500 р. | |
| DC653 | Бортовой компьютер Ancel (Анкель) | Китай | 3800 / 3200 р. Дисконт: 2700 р. | |
| DC642 | 2.4G Беспроводной RCA Видео Передатчик-Приемник (Комплект для подключения камеры к монитору) | Китай | 1700 / 1300 р. Дисконт: 1000 р. | |
| VCO-2-02 | Подголовник с монитором для Рено Дастер (черный) | 8800 Дисконт: 8800 р. | ||
| VCO-1-01 | Видеорегистратор VICO-SF2 для Рено Дастер | VICO | 4700 Дисконт: 4700 р. | |
| VCO-1-02 | Видеорегистратор VICO-TF2 PREMIUM для Рено Дастер | VICO | 5900 Дисконт: 5900 р. | |
| VCO-1-03 | Видеорегистратор VICO-TF2+ PREMIUM для Рено Дастер | VICO | 6700 Дисконт: 6700 р. | |
| VCO-1-04 | Видеорегистратор VICO-WF1 для Рено Дастер | VICO | 8000 Дисконт: 8000 р. | |
| VCO-2-01 | Подголовник с монитором для Рено Дастер (серый) | 7800 Дисконт: 7800 р. |
Причины выхода из строя освещения
Если не работает нормально свет под потолком в салоне авто, то это может быть следствием нескольких причин. Они зависят от состояния транспорта и вариантов его эксплуатации.
Перегорела лампа
Углубляться в электрические схемы требуется не всегда. Иногда достаточно замены простой лампы в плафоне освещения автомобильного салона, чтобы вернуть все в исправное состояние. Для обычных лампочек можно поверить целостность нити накаливания на просвет, а для остальных источников допускается использование мультиметра или иного тестера.
Во время проверки обычных ламп необходимо установить режим омметра, и при выявлении разрыва цепи проводится замена кабеля. Для светодиодов тестируем прохождение тока в одном направлении и непрохождение в обратном (при переполюсовке).

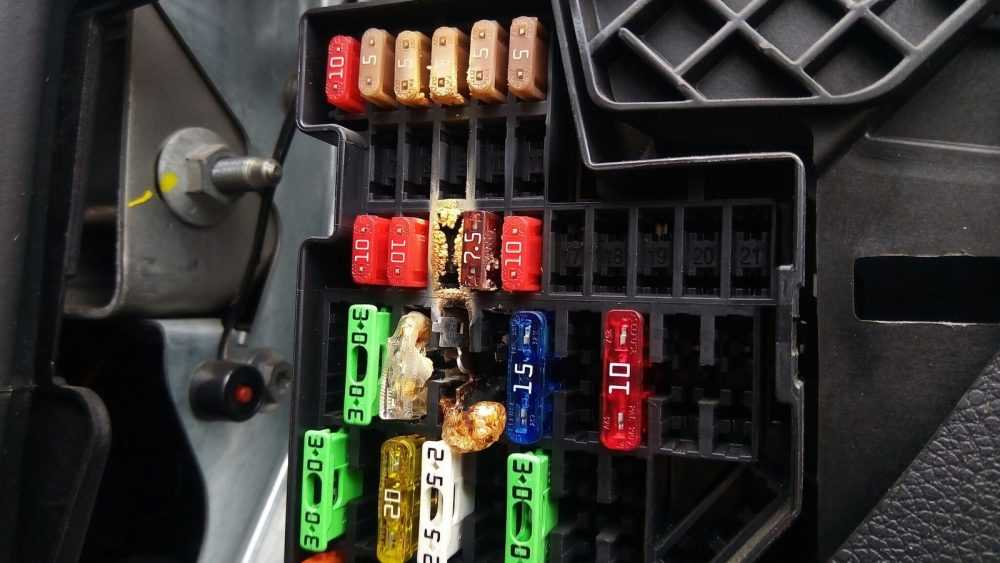

Перегорел предохранитель
Когда пропал внезапно свет с плафона в салоне, то рекомендуем проконтролировать состояние предохранителей. Отдельно их не выделяют под такую опцию, а совмещают с каким-то устройством. В таком случае выходить из строя будет еще какой-то прибор, например, пропадет звук у магнитолы или погаснуть часы в салоне.
По электрической схеме ищем блок, где расположен производителями предохранитель. Чаще всего он находится в салоне или в подкапотном пространстве. Виной выхода из строя может оказаться короткое замыкание. Если не устранить его, то лампу придется вскоре снова менять.
Взять новый предохранитель можно под крышкой блока. Необходимо выбирать его по значению в Амперах. Если водитель нашел больший ампераж, то не нужно подобную перемычку устанавливать в освободившееся гнездо. Последствиями могут негативно сказаться на оплавлении проводки.
Пропал (окислился) контакт
В любой электрической цепи немало соединительных контактов. В каждом из них может образоваться оксидная пленка или окалина, мешающая проводить ток. Основной зоной риска является непосредственно плафон и концевики на дверях отечественных автомобилей, так как в последних отсутствует защитный кожух из резины.
Выявить окисление на контакте несложно визуально. Достаточно раскрутить плафон и изъять лампу. Далее зачищаем место контакта и возвращаем источник света в работоспособное состояние. Чистка проводится мелкозернистой шкуркой либо плоской отверткой с предварительно отключенным аккумулятором, чтобы не создать замыкание.

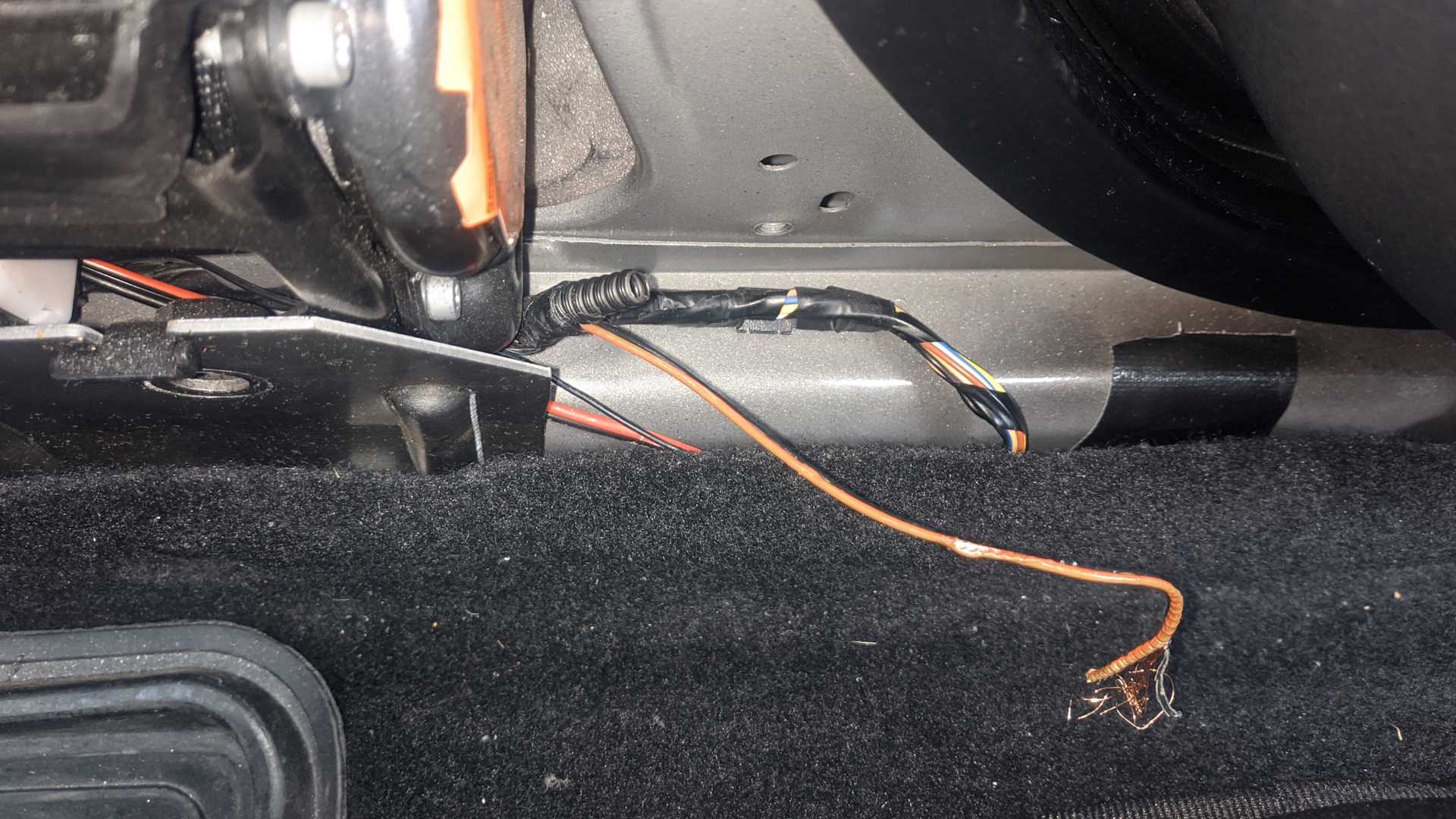

Провода перебиты
Не всегда требуется поменять в плафоне лампочки, так как они могут оказаться работоспособными, а виновником в такой ситуации окажется перебитый кабель. В некоторых местах проводка значительно изгибается, что со временем приводит к ее разрывам. Водители сталкиваются с подобными неприятностями с кабелем, проведенным в крышку багажника или в дверь.
Выявить повреждение удается по деформированной изоляции. Она оказывается видна на скрутке, стыке или перегибе. Какой провод отвечает за освещение, узнать можно из электрической схемы или при прозвоне кабелей тестером. Мониторинг состояния ведется от плафона после его демонтажа до блока с предохранителями.
Подключение сигнализации
Изучаем схему сигнализации из комплекта и электросхемы Лада Гранта.
- В жгуте замка зажигания подключаем зажигание, стартер и питание сигнализации
- Контроль работы двигателя подключаем на модуле зажигания
Точки подключения сигнализации Лада Гранта:
| Цепь | Цвет | Полярность | Расположение |
| + 12V | Розовый | Положительная | Замок зажигания |
| IGN_1 | Синий | Положительная | Замок зажигания |
| Start | Красный | Положительная | Замок зажигания |
| +12 В (постоянные) | Розовый | Положительная | Реле зажигания |
| +12 В (от зажигания) | Синий | Положительная | |
| Повороты | Синий ; Синий /чёрный | Положительная | Левый порог |
| Бензонасос | Серый | Положительная | |
| Концевик водителя | Красный / зелёный | Отрицательная | |
| Ручник | Коричневый / синий или красно /черный (люкс) | Отрицательная | |
| Концевик водителя | Красный / зелёный | Отрицательная | Комбинация приборов |
| Ручник | Коричневый / синий | Отрицательная | |
| Багажник | Белый /чёрный | Отрицательная | Жгут в багажнике (устанавливаем диод) |
| Тахометр | Коричневый / красный | Импульсы | В комплектации норма можно взять на блоке ЭУР |
- На блок сигнализации всегда необходимо брать только постоянный «+», причем он не должен быть под защитой предохранителя.
- Световую индикацию лучше всего посадить не на габариты (как сказано в инструкции), а на цепь указателей поворотов.
Подсветка
Многие водители устанавливают дополнительную подсветку помимо штатной. Популярно светодиодное овещение, которая монтируется на низ двери.
Для мнтажа необходимо приготовить:
- светодиодную ленту необходимой длины, цена от 500 руб.;
- электропровода с оголенными и зачищенными концами;
- изоленту;
- паяльник;
- клей;
- мультиметр.
Порядок подключения:
- Припаять и заизолировать провода заранее отмеренной длины к «плюсу» и «минусу» светодиодной ленты.
- Снять обшивку двери.
- С помощью мультиметра найти плюсовой провод прикуривателя и соединить его с соответствующим проводом светодиодной ленты.
- Минусовой провод концевика соединить с соответствующим проводом светодиодной ленты.
- Открывая и закрывая дверку проверить работоспособность подсветки.
- Закрепить светодиодную ленту на двери с помощью клея.
Концевики дверей на Ладе Гранте Лифтбек

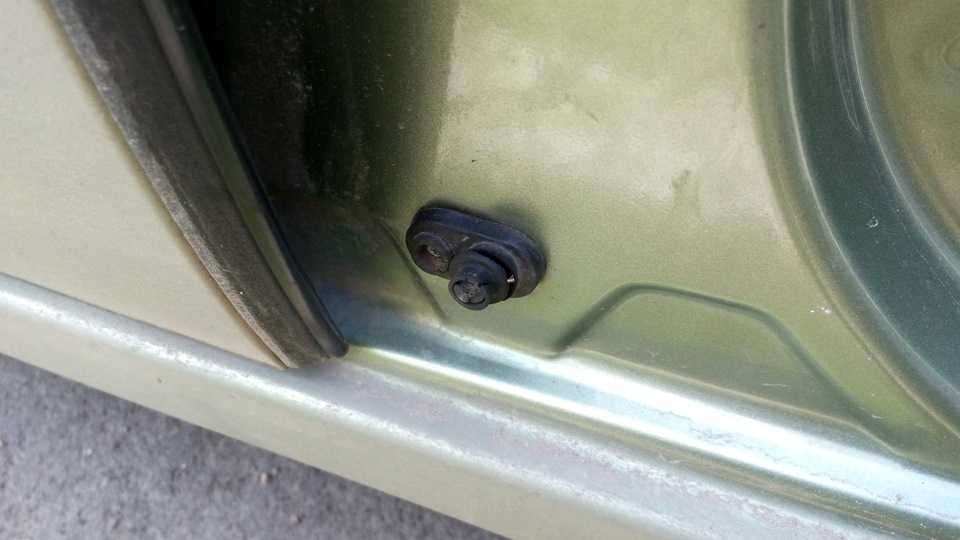

Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.
Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери. Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности. Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.
Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона. Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.
