Назначение и конструкция контроллера автомобиля лада веста

ЭБУ Лады Веста и подходящие сканеры

Электронное управление Vesta получило интерфейс CAN. Мозги общаются с различными системами посредством цифровых кодированных сигналов. Более того, ЭБУ Итэлма M86 легко согласовывается со сторонними устройствами защиты (сигнализации), трекерами GPS, мультимедиа системами. Единственное требование – наличие соответствующей шины данных.

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327. Также используют другие мультимарочные устройства, которые работают по протоколу OBD2 и CAN-шиной:

Возможности диагностики систем LADA VESTA:

Диагностируемая система LADA VESTA	Основные функции
Коды неисправностей	Параметры	Исполнительные механизмы	Специальные функции	Автоопределение	Идентификация
Двигатель, ЭБУ М86	+	+	+	Сброс ЭБУ, сброс адаптаций, сброс настроек, сброс обучения, сброс круиз-контроля и ограничителя скорости, адаптация дроссельной заслонки и др.	+	+
АКПП ZF AMT (робот)	+	+	+	Сброс ЭБУ, обучение сцепления (в режиме управления ИМ)	+	+
ABS BOSCH 9.0	+	+	+	Сброс ЭБУ, обучение датчика угла поворота руля, обучение датчика ускорения	—	+
Подушки безопасности Takata	+	+	—	—	—	+
Приборная панель	+	—	—	Сброс ЭБУ, сброс настроек, адаптации	—	+
Электропакет T4V20	+	+	+	Сброс ЭБУ, сброс внутренней защиты ЭБУ, запись VIN	—	+
Электропакет T4VS	+	+	+	Запись VIN	—	+
Усилитель руля	+	+	—	Запись VIN, сброс ЭБУ, сброс ЭБУ с инициализацией, адаптации (индекс скорости колёс, датчик внешнего угла, стопор конца рейки и т.д.)	—	+

Расположение ЭБУ:

На данном автомобиле ЭБУ расположен в подкапотном пространстве, с правой стороны (вид с передней части). Фиксирован несколькими винтами к стакану амортизатора. Колодки подключение проводов расположены снизу блока, но сам ЭБУ развернут на 90 градусов. Фиксация шин осуществляется защелками. Для извлечения фишки следует отщелкнуть замок, вынуть колодку.

К слову, снятие ЭБУ необходимо только при прошивке контроллера.

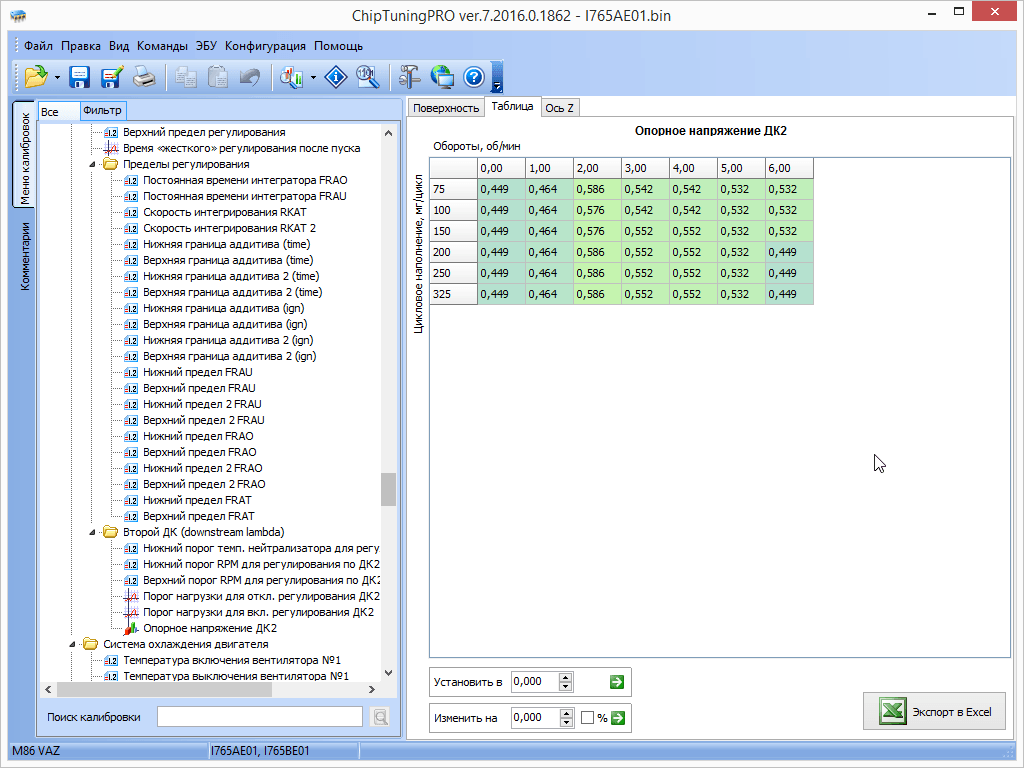

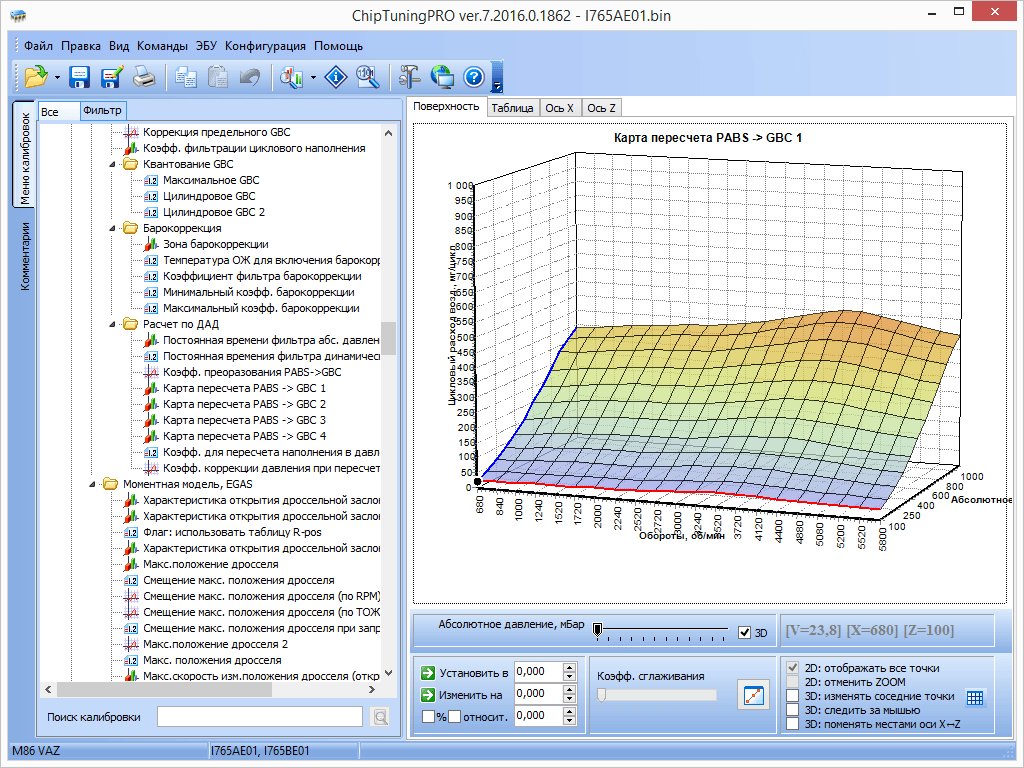

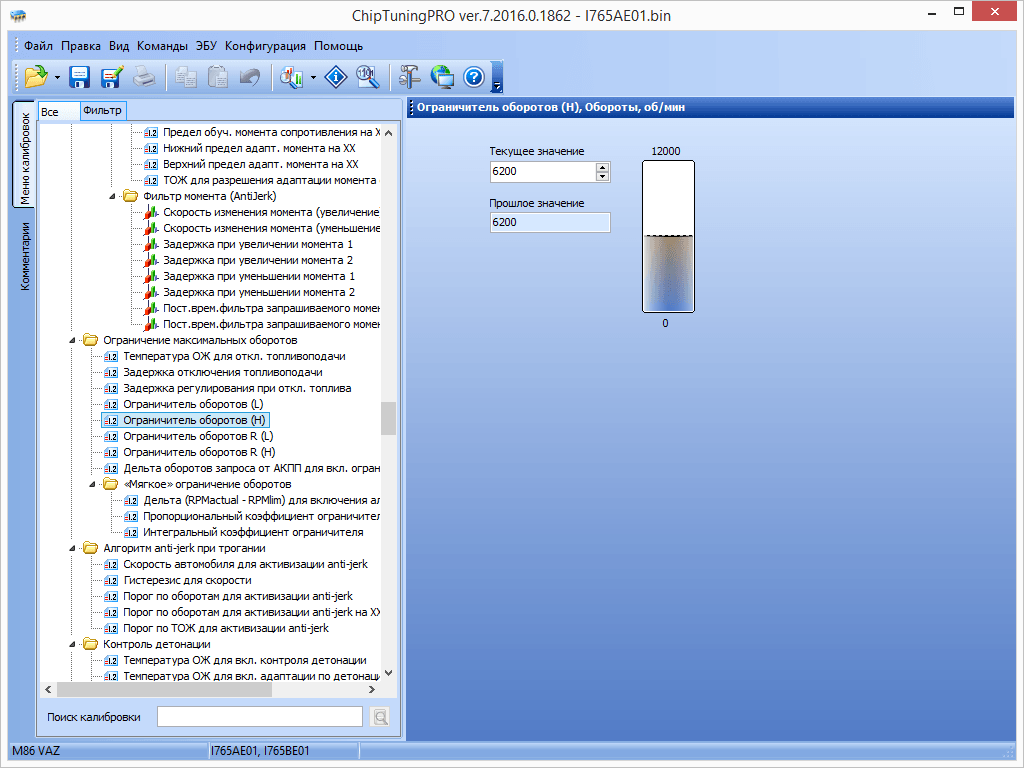

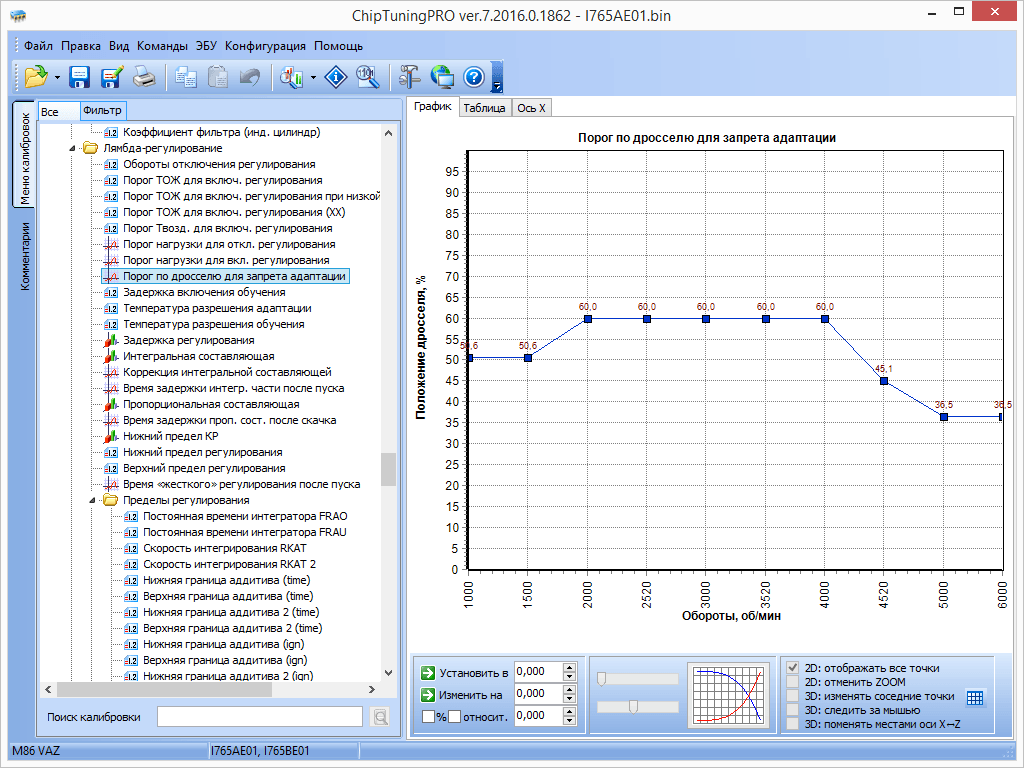

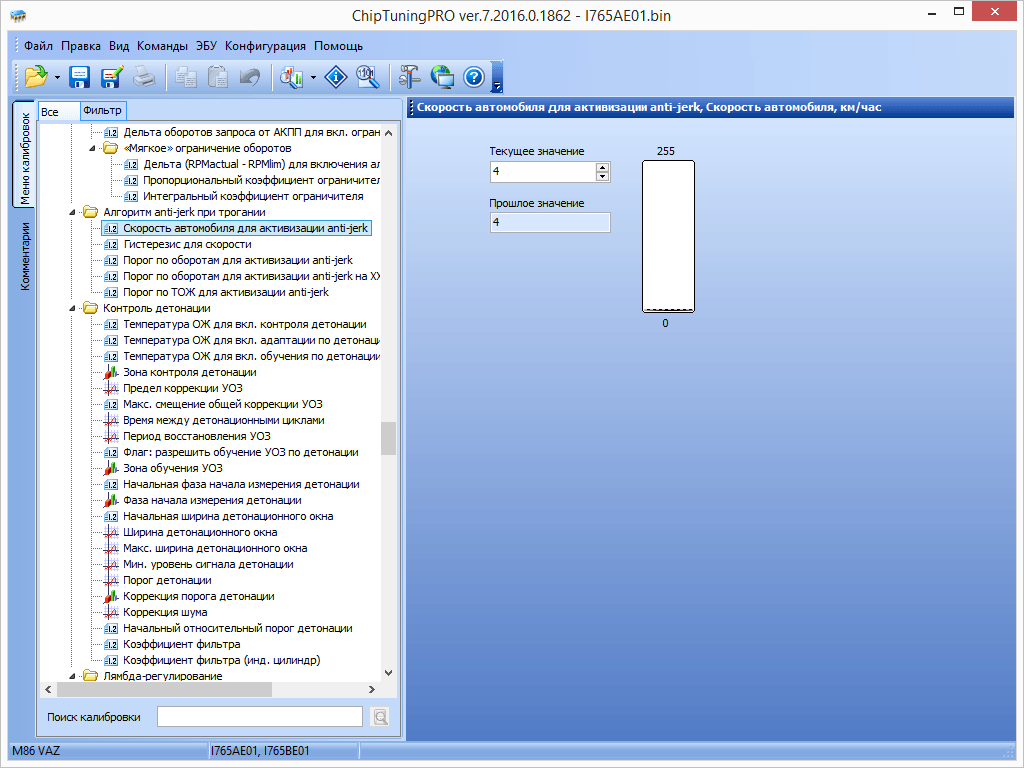

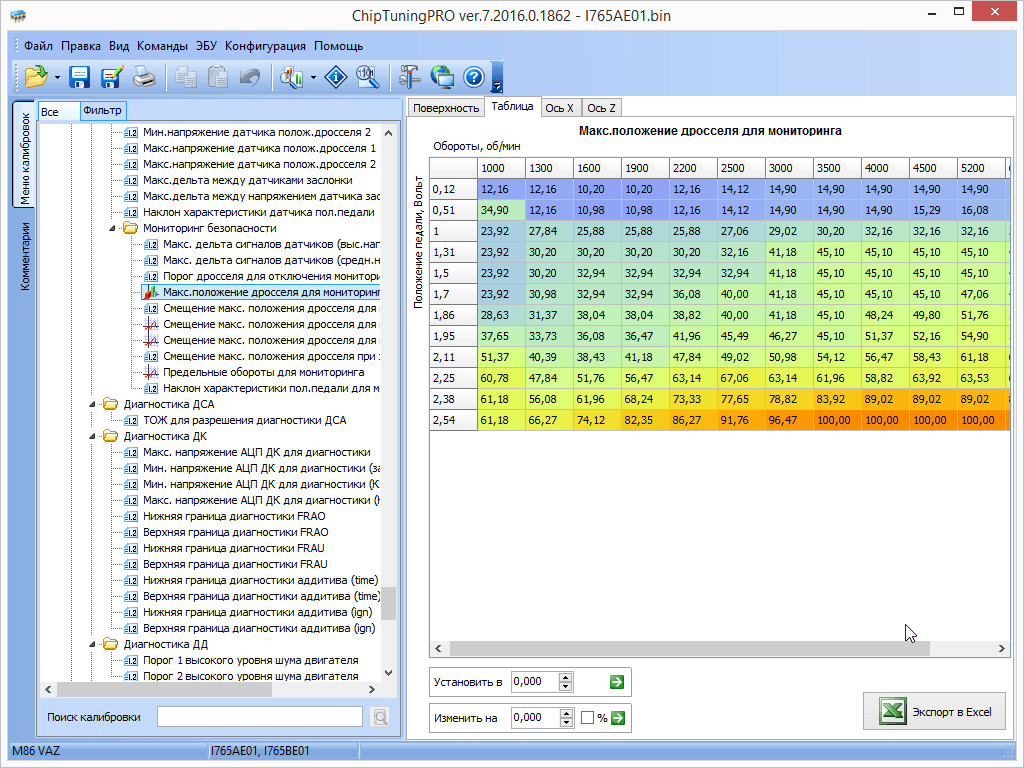

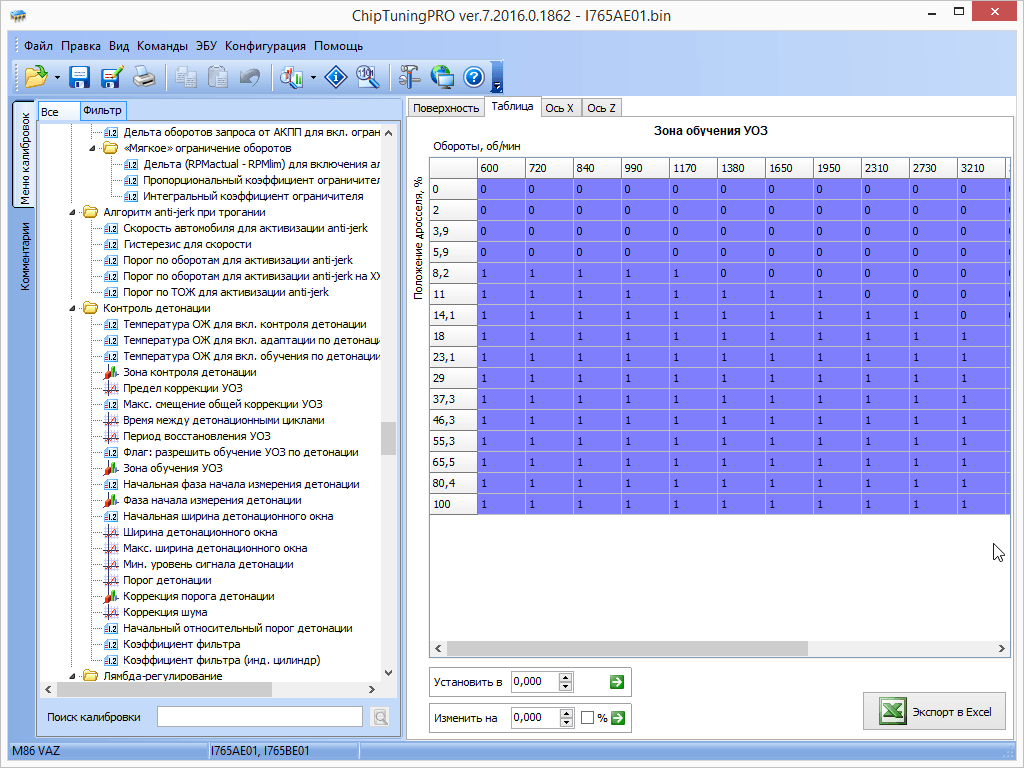

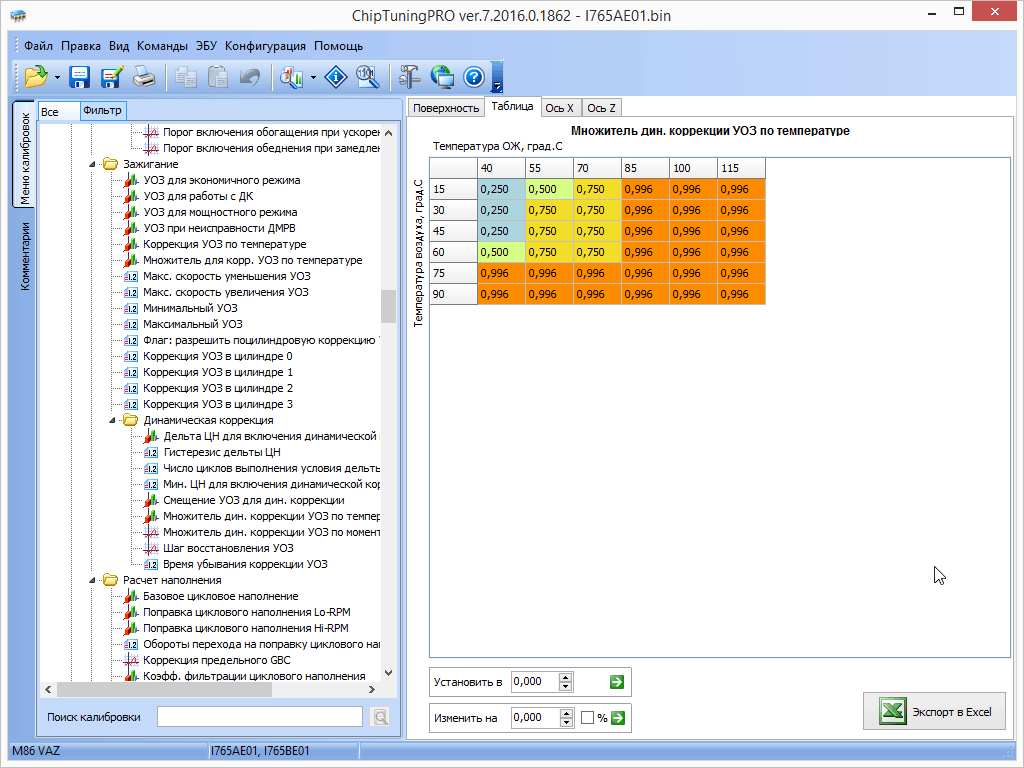

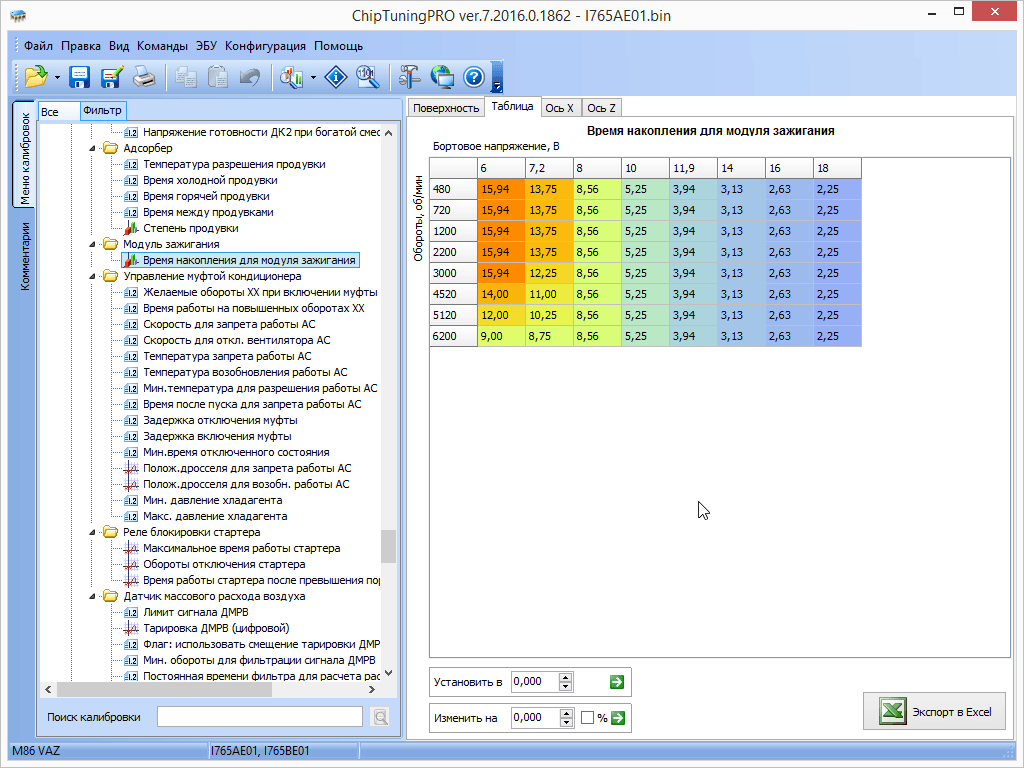

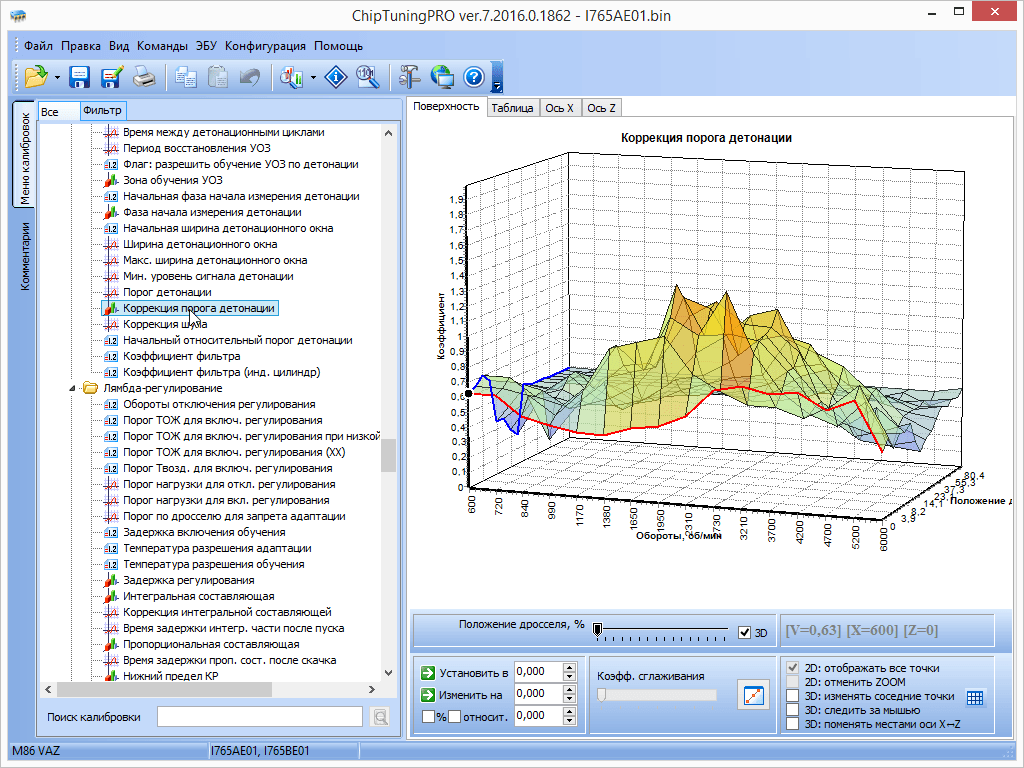

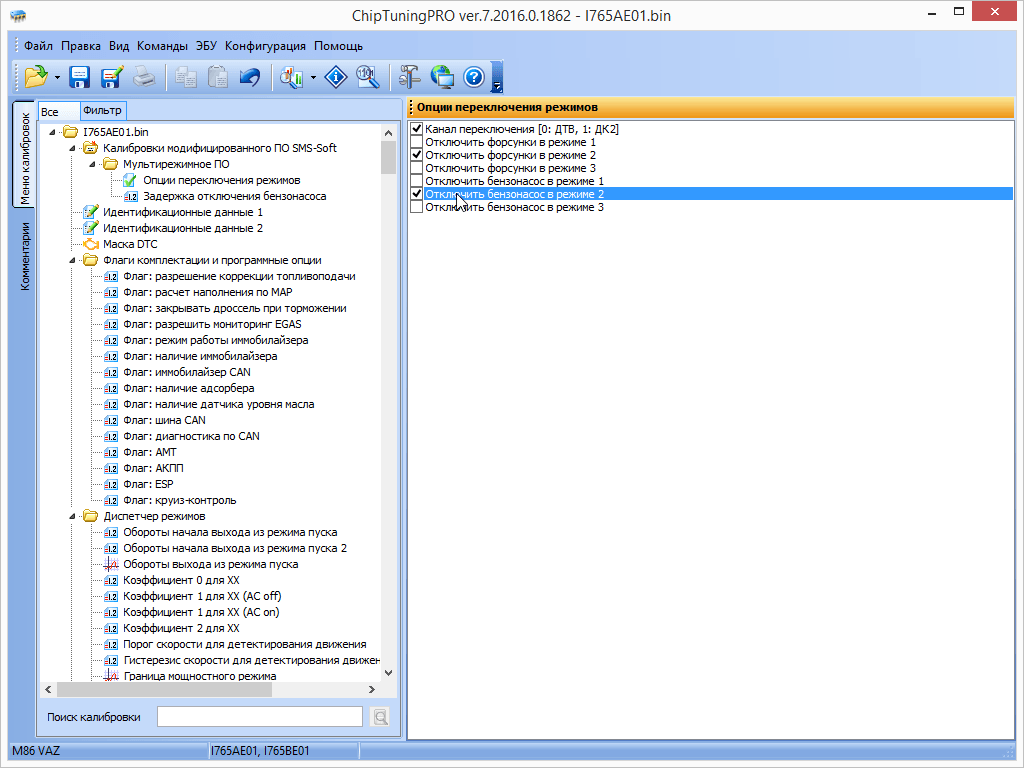

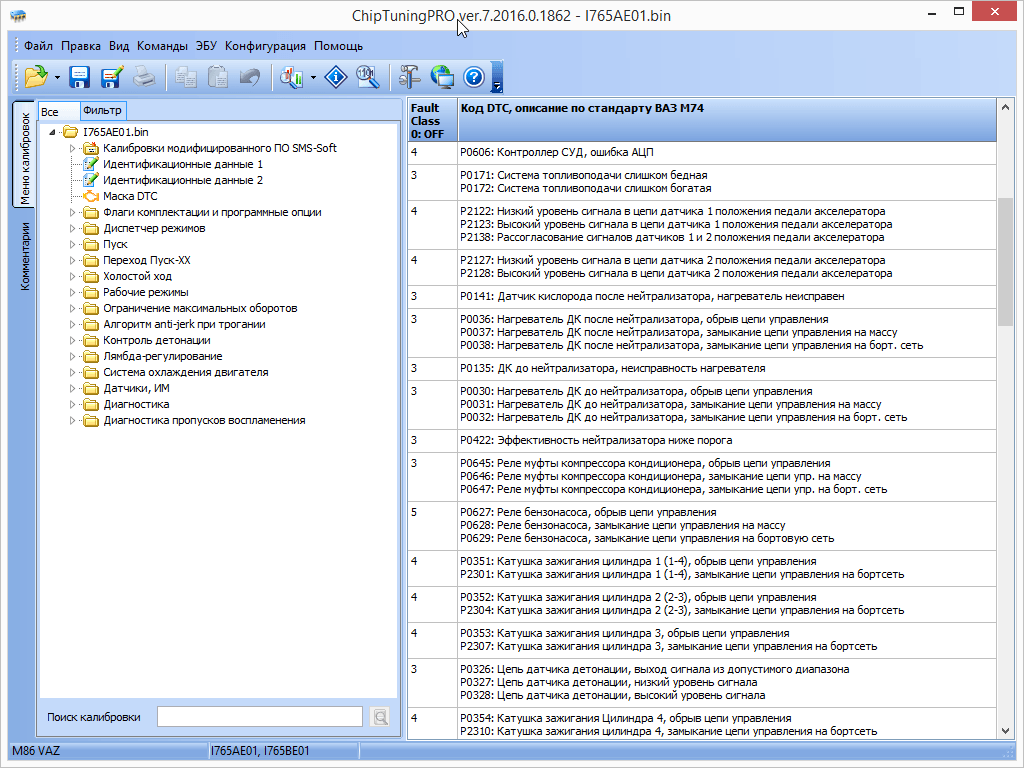

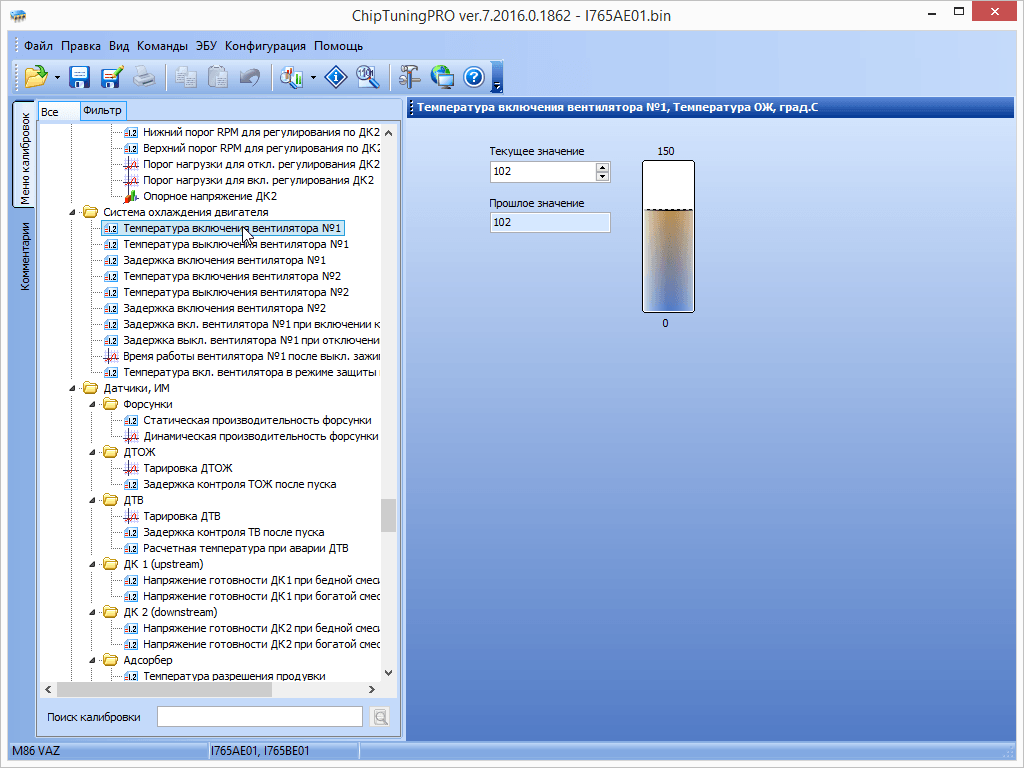

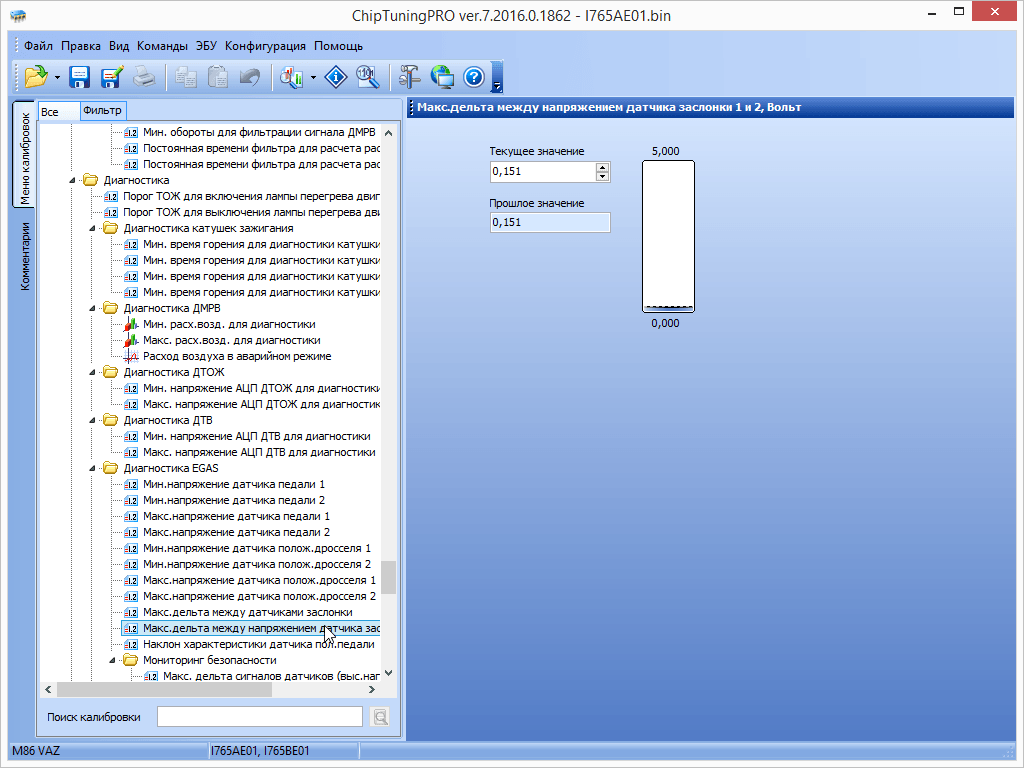

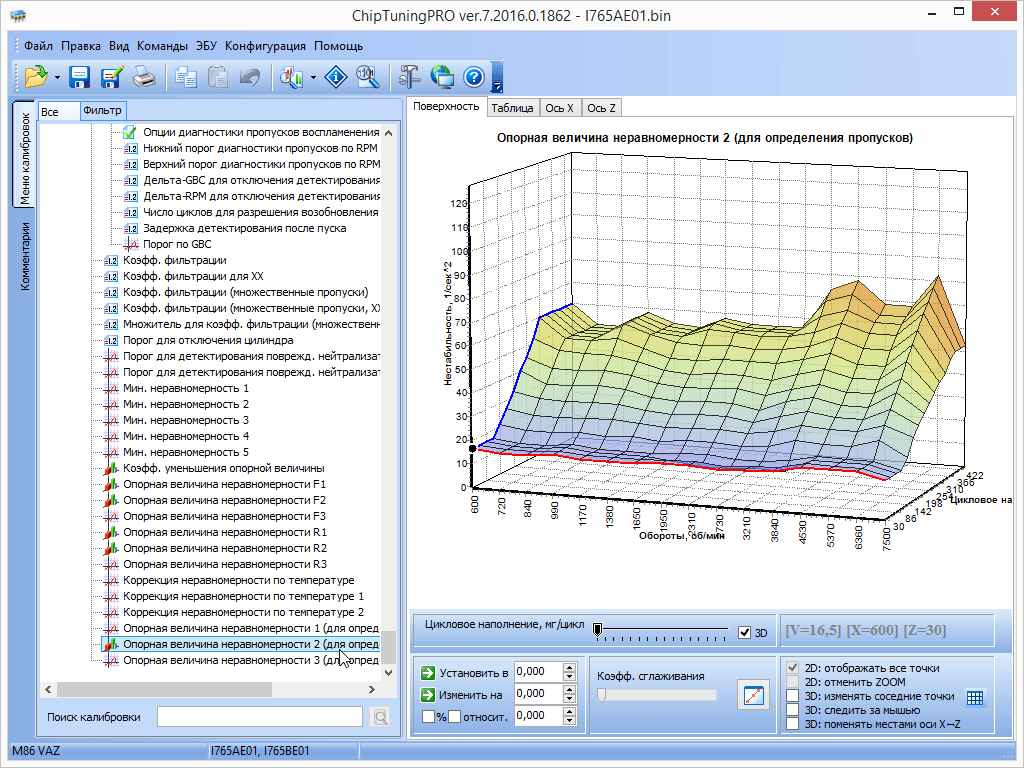

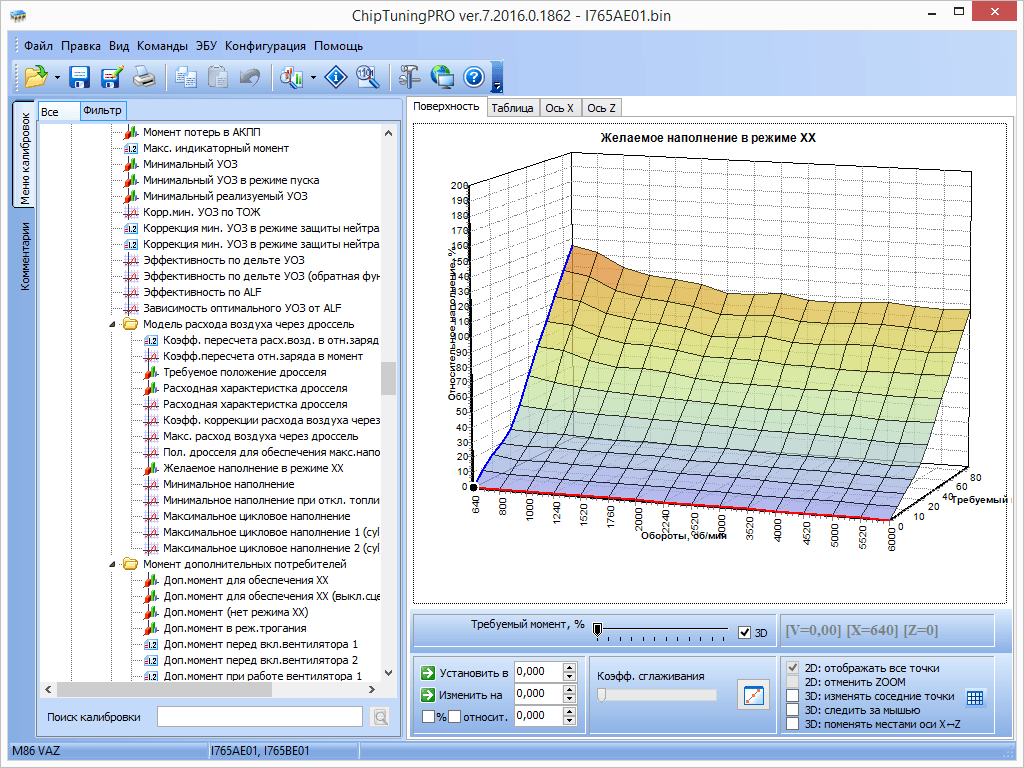

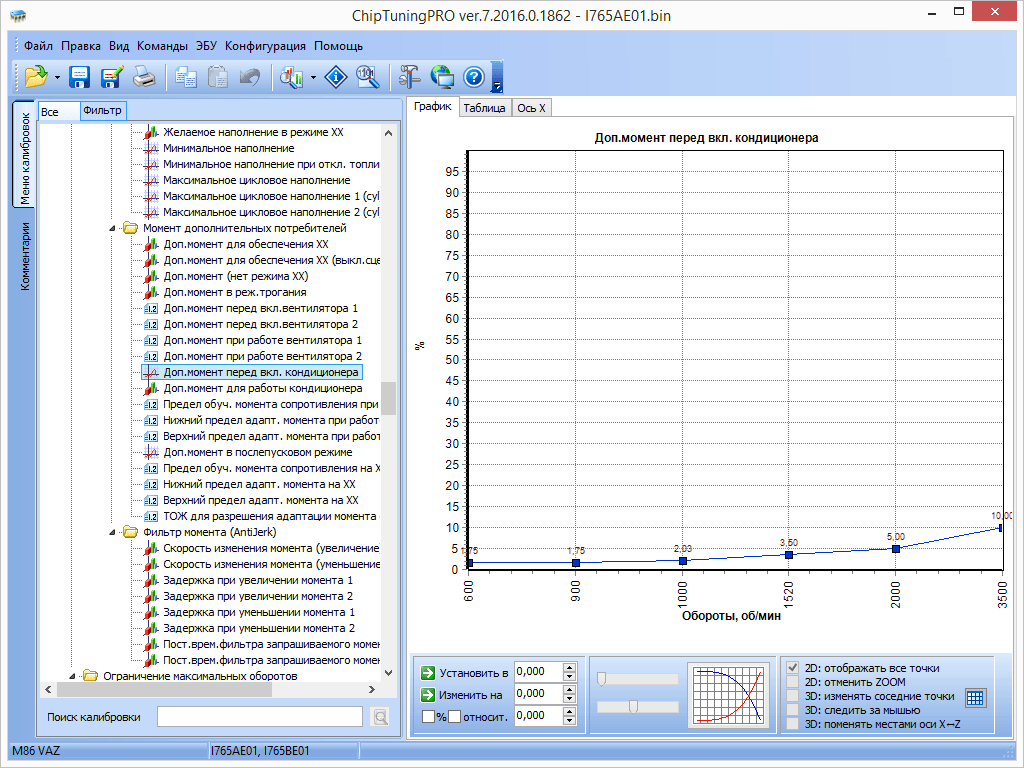

Чип тюнинг и прошивка ЭБУ Весты:

Оригинальная прошивка заточена под согласование выбросов двигателя с нормами ЕВРО. Чипованные блоки имеют измененное ПО, отключающее некоторые датчики (лямбду) для больших динамических показателей. Узнать тип прошивки можно через OpenDiag. О том, как прошить ЭБУ, будет рассказано далее.

2.7

LADA VESTA. ДИАГНОСТИЧЕСКИЕ КАРТЫ КОНТРОЛЛЕРА М86 ДВИГАТЕЛЯ 21129 ЕВРО-5

Каждая диагностическая карта состоит из двух страниц: «Дополнительной информации» и «Диаграммы поиска неисправностей». «Дополнительная информация» содержит условия занесения кода неисправности, схемы соединений и пояснения к блокам диаграммы поиска неисправности.

Поиск и устранение неисправности осуществляется в соответствии с диаграммой последовательности поиска неисправности.

При диагностике любой неисправности необходимо всегда начинать с проверки диагностической цепи.

Проверка диагностической цепи приводит к другим картам. Использование карты кода неисправности без предварительной проверки диагностической цепи не допускается. Это может привести к неверному диагнозу и замене исправных деталей.

2.7А ДИАГНОСТИЧЕСКИЕ КАРТЫ А

(карты первоначальной проверки и карты кодов неисправностей)

Карта А

Проверка диагностической цепи

Описание проверок

Последовательность соответствует цифрам на карте.

1 Проверяется исправность сигнализатора неисправностей.

2 Проверяется возможность передачи последовательных данных с контроллера на диагностический прибор.

3 Проверяется возможность запуска двигателя.

4 Проверяется наличие в памяти контроллера кодов неисправностей, требующих проведения ремонта.

5 Проверяется наличие отклонений параметров при включенном зажигании и двигателе, работающем на холостом ходу.

6 При наличии отклонений параметров от установленных типовых значений проверяется работоспособность соответствующих узлов или систем с помощью карт раздела 2.7С -«Диагностические карты проверки узлов системы управления двигателем».

Карта А-2

Нет данных с колодки диагностики

Описание цепи

На а/м LADA VESTA реализован интерфейс обмена данными между контроллером ЭСУД, колодкой диагностики и контроллерами (блоками управления) других систем автомобиля по шине CAN.

Шина CAN представляет собой двухпроводную линию:

— линия низкого уровня CAN L (контакты «X1.1/H5», «X1.2/D5» контроллера ЭСУД);

— линия высокого уровня CAN H (контакты «X1.1/H4», «X1.2/D4» контроллера ЭСУД). Описание проверок

Последовательность соответствует цифрам на карте.

1 Проверяется исправность соединения между колодкой диагностики (контакты «6», «14») и контроллером (контакты «X1.1/H4», «X1.1/H5»).

Карта А-2 Нет данных с колодки диагностики

Видео по теме «LADA VESTA. ДИАГНОСТИЧЕСКИЕ КАРТЫ КОНТРОЛЛЕРА М86 ДВИГАТЕЛЯ 21129 ЕВРО-5»

https://youtube.com/watch?v=2tLLRsfJzzM

Прошивки Редактирование Блока М86

https://youtube.com/watch?v=YW6dReYEr2c

Прошивки Редактирование Блока М86

https://youtube.com/watch?v=-22x22l6WV8

Программы для Прошивки Эбу ВАЗ М86

Как предупредить появление ошибок на Лада Веста

Нередки случаи, когда после диагностики и осмотра автомобиля, мастера не находят существенных проблем в оборудовании, способных спровоцировать появление ошибок. При правильной профилактике и уходе за машиной, подобных ситуаций не возникает.

Опытные мастера рекомендуют выполнять определенные действия во время эксплуатации транспортного средства.

1. Не допускать глубокого разряда аккумуляторной батареи. Все бортовое оборудование, включая чувствительные датчики, чрезвычайно остро реагируют на просадку напряжения внутри сетей, что может спровоцировать их отказ или некорректную работу. Также следует внимательно относиться к работе генератора – сильные скачки также негативно влияют на долговечность оборудования.
2. Один раз в год диагностировать состояние всех проводов и элементов конструкции. При эксплуатации автомобиля, вся электрика подвергается влиянию перепадов температур, влаги, грязи. Внешние факторы сильно вредят оплетке кабелей, что приводит к ее пересыханию и растрескиванию. Впоследствии изоляция нарушается, что приводит к образованию коротких замыканий и появлению ошибок.
3. Периодически проверять плотность соединений и состояние клеммных колодок. При активной езде, пластиковые зажимы подвергаются сильной вибрации – это нередко становится причиной нарушения контакта и потери сигнала от сенсора.

Также некоторые специалисты рекомендуют обрабатывать специальным маслом все соединения – это предупредит попадание влаги на клеммы и их окисление, что также негативно сказывается на прохождении сигнала к бортовому компьютеру. При этом, стоимость подобных лубрикантов относительно невысока, что позволяет достаточно экономно ухаживать за машиной.

Способы диагностики Лада Веста

Существует две разновидности считывания ошибок из памяти бортового компьютера автомобиля.

1. Самодиагностика – бортовой компьютер может показать автомобилисту имеющиеся ошибки. Простая процедура позволяет выполнить ремонт без дополнительного оборудования. Минусом считается невозможность определения точного расположения поломки или ее системы – БК укажет только направление, в котором следует искать дефект.
2. Использование диагностического сканера – сложная процедура не выполнимая в домашних условиях. Для нормальной диагностики потребуется подключить к машине ноутбук или планшет со специальной программой. Обычно подобное выполняется исключительно в специализированных мастерских.

Частые вопросы по автодиагностике через компьютер или смартфон Лады Веста

Рассмотрим наиболее частые моменты, возникающие при сервисе данного автомобиля.

Диагностика датчиков Lada Vesta через OBD2

Система управления машины построена таким образом, что датчики следят за каждым моментом работы ДВС. Информация собирается и анализируется ЭБУ.

Лямбда зонд

Кислородный датчик проверяется программой OpenDiag и адаптером на колодке OBD2.

• нормальное состояние – 0,007-0,7 В;
• требуется осмотр – выше 0,8 В.

График не должен быть рваным, с зависаниями пиков.

Датчик скорости

Элемент выдает импульсный поток, преобразующийся в текущую скорость. ПО отображает количество пиков сигнала, с инвертированным значением.

Датчик холостого хода

Сканер отображает шаговое положение регулятора:

О неисправностях элемента, цепи, говорят ошибки: Р0505, Р0506-07, Р1509, Р1513-14.

Датчик давления масла

ЭБУ контролирует состояние узла по двум параметрам:

• наличие сигнала;
• отсутствие связи.

Ошибки Р0522 и Р0523 свидетельствуют о наличии проблем.

Датчик давления воздуха

Сервисное ПО отображает график значений постоянного напряжения на узле. Варианты:

• нормальная работа – 0,15-4 В;
• заглушенный ДВС – выше 4,5 В.

Неисправности цепи фиксируются ЭБУ, вносятся в память. OpenDiag считывает ошибки и отображает их значение.

Датчик расхода воздуха

С помощью диагностического ПО выводится напряжение сигнала элемента:

• 1-1,02 В – исправное состояние;
• 1,03-1,04 В – допустимая норма;
• выше 1,05 В – изношенный датчик.

При данном значении, ДМРВ следует заменить.

Возможен анализ следующих элементов:

• электронный акселератор;
• индикатор детонации;
• датчик положения КВ и РВ.

Диагностика двигателя через OBD2

Возможности сервиса электронных узлов зависят от применяемых сканеров и программ. Приложение OpenDiag позволяет в домашних условиях считать показания работы ДВС, отобразить записанные коды ошибок и расшифровать их.

Сервисное ПО позволяет отслеживать режимы при езде. Среди доступных: температура, обороты, положение дросселя, качество смесеобразование и другие.

Для подробного изучения датчиков и системы управления двигателем М86 ознакомьтесь с документацией ниже. «Евро‐5 Электронная система управления двигателем 21129 автомобилей семейства LADA VESTA с контроллером – устройство и диагностика».

Диагностика АБС через OBD2 разъем

Система ABS диагностируется по аналогичной схеме. Подключенный сканер считывает информацию с блока контроля торможением. На основании данных делается вывод о необходимости ремонта.

• скорость вращение каждого колеса;
• состояние клапанов;
• статус мотора насоса.

Проверка покажет работу датчиков, состояние цепи и контактов.

Электромагнитный клапан впуска

Неисправности данного элемента может выявить компьютерный анализ при помощи сервисного ПО. В ЭБУ Лады Весты предусмотрено 5 кодов ошибки узла:

• Р2070, Р2071 – механическое зависание клапана;
• Р0660, Р0661, Р0662 – электрическая неисправность цепи.

Для диагностики, подключите сканер к разъему OBD2 и запустите программу.

Зачем нужен блок эбу

Блок электронного управления – это электронный мозг любого автомобиля. Блок эбу получает, анализирует сведения всех имеющихся в автомобиле датчиков: показатели температуры двигателя в рабочем состоянии, температуры воздуха, датчик скорости перемещения, датчик деятельности тормозной системы, рулевого управления. По сути, блок эбу организовывает, следит за работой всех систем автомобиля. С помощью устройства регулируется процесс воздухообмена в автомобиле, поддержания определенного температурного режима, процесс поступления/ расхода горючего, содержание выхлопных газов, функционирование трансмиссии. Получив доступ к нему, угонщики легко запускают двигатель и воруют автомобиль. Такой способ угона распространен. Именно поэтому позаботьтесь о сохранности своего автомобиля. Это не потребует больших денег. Если у владельца нет навыков работы с эбу, целесообразно будет обратиться в сервисный центр для обеспечения защиты.

Инструкция по диагностике ВЕСТЫ через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA VESTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Веста»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Веста»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Лады Веста

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Lada Vesta.

Способы диагностики ЭБУ и ошибок на Lada Vesta через OBD2

Рассмотрим примеры анализа систем машины разными способами.

Загорелся Check Engine на Весте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для входа в режим диагностики БК зажимается верхняя клавиша и включается зажигание.

Обзоры диагностических сканеров для LADA VESTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA VESTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Запись нового ПО производится при помощи программаторов. Различают открытые и закрытые ЭБУ.

• Диагностическим способом. Без снятия ЭБУ с автомобиля через диагностический разъем с использованием флэш-загрузчиков и программы, например Combiloader.
• Работа через BSL-режим процессора ЭБУ. При данном способе программирование ЭБУ осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

Коды ошибок Веста – расшифровка и обозначение

Для нормального понимания сути проблемы необходимо знать, как расшифровывается серийный номер ошибки. На экране стороннего устройства обычно отображается пятизначный шифр, где первая часть:

• В – нарушены кузовные системы;
• С – перебои в стабильности работы подвески и шасси;
• Р – неправильное функционирование электроники силового агрегата или коробки передач;
• U – шина обмена данными вышла из строя.

Далее идет первая цифра:

• 0 – каталожный номер SAE;
• 1-2 – стандартный заводской номер;
• 3 – резерв.

Третья часть кода обозначает непосредственно систему, где обнаружена поломка:

• 1-2 – устройства подачи воздуха или топлива;
• 3 – зажигание;
• 4 – неполадки катализатора;
• 5 – некорректная работа холостого хода;
• 6 – неполадки в ЭБУ;
• 7-8 – коробки передач для автомата или механики.

Последний элемент кода обозначает серийный номер ошибки.
