Подвеска “лады гранта”: описание, неисправности и способы решения проблемы

Хоть пешком иди

В г. Златоусте около 60% территории занимает частный сектор, а дороги там грунтовые, представляющие из себя дробленый камень перемешанный с землей. Езда по такой дороге доставляет мало удовольствия. Если вам приходилось ездить по «стиральной доске» – вы меня поймете. Ладно бы разок другой «встряхнуться» по такой дорожке, но ведь специфика работы в такси вынуждает кататься по таким ухабам по многу раз в день. Если добавить к такой встряске невыносимый дребезг, который издает автомобиль, то хочется просто пойти пешком. Как с этим бороться? Дороги мне не «победить», значит будем «воевать» с источником дребезга.

Фото 1: Лада Гранта перед началом диагностики

Что ещё может скрипеть?

Современные автомобили имеют дисковые тормоза на задней оси, что не избавляет их от появления шумов. В некоторых случаях использование контрафактных колодок может послужить источником этих звуков. Во фрикционном материале колодок могут находиться твёрдые частицы, которые и будут вызывать скрип.

Имеются изделия, в которых установлен специальный слой материала, он при контакте с тормозным диском издаёт сигнал, оповещающий водителя о необходимости замены колодок. Иногда такими источниками могут выступать направляющие втулки тормозных цилиндров дисковых тормозов. В таком случае нужно очистить их от окислов и смазать противоскрипной смазкой.

Любители поездок в экстремальных условиях сталкиваются с проблемой перегретых тормозных дисков. В том случае, когда их толщина приближается к критичной, их может «повести», что также приведёт к появлению неприятных звуков.

Мы постарались доступными словами объяснить причины, почему раздаётся скрип в заднем колесе при движении. Конечно, это далеко не все возможные источники его появления, но зная алгоритм поиска, можно постепенно найти и проблему и устранить её.

Время на чтение: 8 минут

Многие автолюбители, находящиеся за рулём не первый год, часто сталкиваются с проблемой постороннего шума, которые издают колёсные диски. Самой распространённой жалобой мастерам на СТО является ситуация, когда скрипит колесо при движении на маленькой скорости, и данной проблеме всегда находится логическое объяснение, а также методы устранения недостатков.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. “Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Еще несколько причин

На самом деле есть еще и другие причины, по которым появляются различные шумы в подвеске автомобиля, но встречаются они гораздо реже, но все же перечислим их, если вы не нашли причину поломки в своем автомобиле.

  • Одной из таких причин, по которой появляется стук в задней подвеске, считаются проблемы с кронштейном стабилизатора. Его конструкция очень проста, в которую входят различные втулки из резины и соединяются балкой. Проблема чаще всего именно в этой балке, потому что она изготавливается из непрочного металла, при езде может лопнуть, после чего и будет издавать различные шумы. Для проверки потребуется покачать ее и посмотреть состояние. Если же она изношена, то потребуется ее заменить.
  • Еще одной такой проблемой считается двигатель. Именно он может стучать о кузов машины. Происходит это чаще всего потому, что оторвались крепления, и при езде на кочках или при резком повороте он ударяет кузов машины, и издаются различные шумы, такие как: стук, скрип и прочие подобные. Многие водители часто путают эти шумы с шумами подвески и начинают производить диагностику или ремонт.

Необходимый инструмент для подтягивания ручника.

  1. Два ключа на 13. Желательно чтобы один из них был торцевым.
  2. Головка на 8.
  3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

  1. Полностью опустите рычаг ручника в салоне.
  2. Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
  3. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.
  4. Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).
  5. Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.
  6. Ослабьте ключом на 13 затяжку первой гайки.
  7. Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
  8. Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
  9. Как только ход ручника будет 3-4 щелчка, затяните контргайку.
  10. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
  11. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Самостоятельная регулировка ручного тормоза

Если вы подготовили всё необходимое для проведения регулировки, можете приступать. Для начала обеспечьте возможность работы под машиной, поместив её над смотровой ямой. Если таковая отсутствует, воспользуйтесь домкратом, чтобы поднять заднюю часть автомобиля. Далее, следуйте инструкции, в которой мы расскажем, как подтянуть ручник на Гранте, чтобы получить результат не хуже, чем у мастера СТО. Итак, процесс установки оптимального натяжения троса выглядит следующим образом:

Для подтяжки тросов ручника необходимо поместить машину над смотровой ямой

  1. Сначала заберитесь в салон транспортного средства, чтобы установить рычаг стояночного тормоза в крайнее рабочее положение — это позволит определить, каким должен быть результат регулировки. Если рычаг поднялся менее чем на два щелчка, значит, следует принять меры по увеличению длины привода. Хотя чаще всего приходится укорачивать, поскольку из-за износа колодок и растяжения троса количество щелчков со временем только увеличивается. Удлинять же привод необходимо только после установки новых тормозных колодок.
  2. Полностью опустите рычаг ручника и переместитесь под автомобиль, чтобы демонтировать подушки с кронштейнов дополнительного глушителя.
  3. Далее, при помощи торцового ключа отверните четыре гайки, на которых держится защитный экран.
  4. Теперь подготовьте деревянный брусок, чтобы подложить его между трубой глушителя и днищем (её для этого придётся оттянуть) — так вы сможете извлечь защитный экран, который освободит пространство для работы.
  5. Воспользуйтесь ключом на «13», чтобы ослабить затяжку контргайки, в то же время придерживая регулировочную гайку вторым таким же ключом.
  6. Для того чтобы подтягивать привод ручного тормоза, заворачивайте регулировочную гайку, а для удлинения, напротив, — эту гайку следует отворачивать. Во время подтяжки необходимо проверять ход рычага ручника.

Именно так выполняется регулировка ручника Лады Гранты, но на этом работа не заканчивается. Ведь необходимо проверить, соответствует ли результат действующим требованиям. Для этого необходимо поднять автомобиль при помощи подъёмника или вывесить его задние колёса, воспользовавшись домкратом. Теперь усилием руки покрутите каждое колесо и убедитесь, что при опущенном рычаге ручного тормоза колёса свободно крутятся. Если этот так и при этом ход рычага составляет 2–4 оборота, значит, вы отрегулировали привод ручника на Ладе Гранте правильно.

Завершающий этап регулировочных работ заключается в установке всех снятых деталей в обратном порядке, после чего стояночная тормозная система должна быть протестирована в дорожных условиях. Для этого найдите подходящий участок дороги с уклоном в 23% (или эстакаду) и поставьте машину на ручник. Если автомобиль самопроизвольно не едет, вы можете гордиться результатом своей работы.

И напоследок хочется отметить, что далеко не всегда проблема с неработающим ручным тормозом решается простой подтяжкой привода. Со временем трос утрачивает способность выполнять свою функцию из-за критического растяжения, износа или повреждения. Ведь работать ему приходится в агрессивных условиях под днищем транспортного средства. В таких случаях единственным решением оказывается замена троса стояночного тормоза.

Ходовая часть, подшипники и прочие редкие варианты хруста

Когда вы проверите все возможные варианты причин хруста при повороте, можно будет смело утверждать, что проблема кроется только в ходовой части. Конечно, найти неполадки ходовой достаточно сложно, для этого тоже лучше пользоваться профессиональной диагностикой. Хруст – это прерогатива подшипников, но единственным типом данного элемента в ходовой части, который может хрустеть, является подшипник ступицы.

поднимите одну сторону в передней части машины на домкрат и хорошо закрепите авто подставками;
поставьте машину на ручной тормоз, а также убедитесь в том, что три колеса плотно стоят на основе;
сядьте за руль или посадите вашего помощника, чтобы он выполнил определенные действия для раскручивания колеса;
после этого нужно завести автомобиль, включить вторую скорость и плавно отпустить педаль сцепления, придав немного газу;
обратите внимание, такие действия нельзя проводить на машинах с полным приводом и блокировкой межосевого дифференциала;
после этого нужно заглушить двигатель и позволить колесу крутить с достаточно высокой скоростью;
если подшипник на этом колесе неисправен, он обязательно скажет вам об этом обильным гулом;
при исправном подшипнике будет слышно лишь звук трения металлических деталей подвески.

Это достаточно простой способ диагностики ступичных подшипников, который не потребует слишком много времени. Для реализации такого теста не обязательно иметь помощника, можно провести все тесты самостоятельно. Для этого нужно быстро выйти из авто во время того, как колесо крутиться. Лучше всего гул из поломанных подшипников слышен именно возле колеса.

Впрочем, иногда ступичные подшипники гудят на весь гараж, тогда их лучше заменить, пока не поздно. Полностью рассыпавшиеся ступичные подшипники станут причиной серьезных неполадок во всей ходовой части

Потому стоит обратить особое внимание на исправление проблем при наличии таковых. Предлагаем посмотреть небольшое видео, рассказывающее о причине и устранении проблемы со стуком и хрустом при повороте руля:

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

  • два рожковых гаечных ключа на 13, один из них желательно – торцевой;
  • один ключ-головка на 8;
  • верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

  1. Опускаем в салоне автомобиля рычаг ручного тормоза.
  2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
  3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
  4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
  5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
  6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
  7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
  8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
  9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Высокая головка на 13 мм
  • Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

  • С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
  • Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
  • Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
  • После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

  1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º – 25º (в зависимости от требований к автомобилю);
  2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

  • по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
  • по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Стук в подвеске будет появляться, если оборвался глушитель

Задняя подвеска автомобиля Лада Калина 2 предполагает более быструю диагностику, поскольку в ее конструкции отсутствуют элементы управления

При ее осмотре обращается внимание не только на реактивные тяги, амортизаторы и резиновые уплотнители, но и на выхлопную трубу с ее креплением

Все агрегаты и узлы автомобиля взаимосвязаны с подвеской, что влияет на длину тормозного пути, управляемость и динамику разгона. Тюнинг подвески уменьшает кузовную раскачку автомобиля при движении на большой скорости, снижаются его крены при поворотах. Модифицированная подвеска положительно влияет на устойчивость машины и способствует ее лучшему контролированию водителем. При этом гасятся колебания, которые передаются от покрытия дороги, создавая удобство водителю и пассажирам.

В результате снижается крен при повороте, меньше раскачивается автомобиль и колеблется кузов при большой скорости. Машина становится более управляемой, предсказуемой и безопасной, на скоростных поворотах водитель ощущает уверенность. Еще при тюнинге подвески устанавливаются короткие пружины, что приводит к изменению дорожного просвета автомобиля, при этом улучшается его устойчивость и аэродинамика.

Потом эти стуки усились и я подумал что навредить этот порез уже успел и поменял внешний левый, и после его замены совершенно ничего не поменялось. При повороте направо раздаются глухие стуки (удары) откуда то снизу. Предположительно с левой стороны. Стук в подвеске сзади. При проезде плавных ям на грунтовой дороге или при перекате по большим. С момента покупки машины(21093) при повороте налево раздавалалась серия стуков, чем больше газа тем интенсивнее.

Итак имеем пробег за 80000 км. стук проявился где-то с 75000. проявляется он в основном на грунтовках. когда правая сторона идет по мелким ямкам, типа стиральной доски. стук отчетливо идет сзади. самое интересное — при проезде лежачих полицейских — такого стука нет… на трассе звук проявляется при проезде серии ям правой стороной.

В магазинах именно с такой маркировкой стоек нет. вопрос что делать?1. забить и ездить пока совсем не сдохнет2. купить стойку похожую по номеру3. купить 2 одинаковые стойки4. купить 2 стойки от других производителей

Приветствуются любые мнения, спасибо

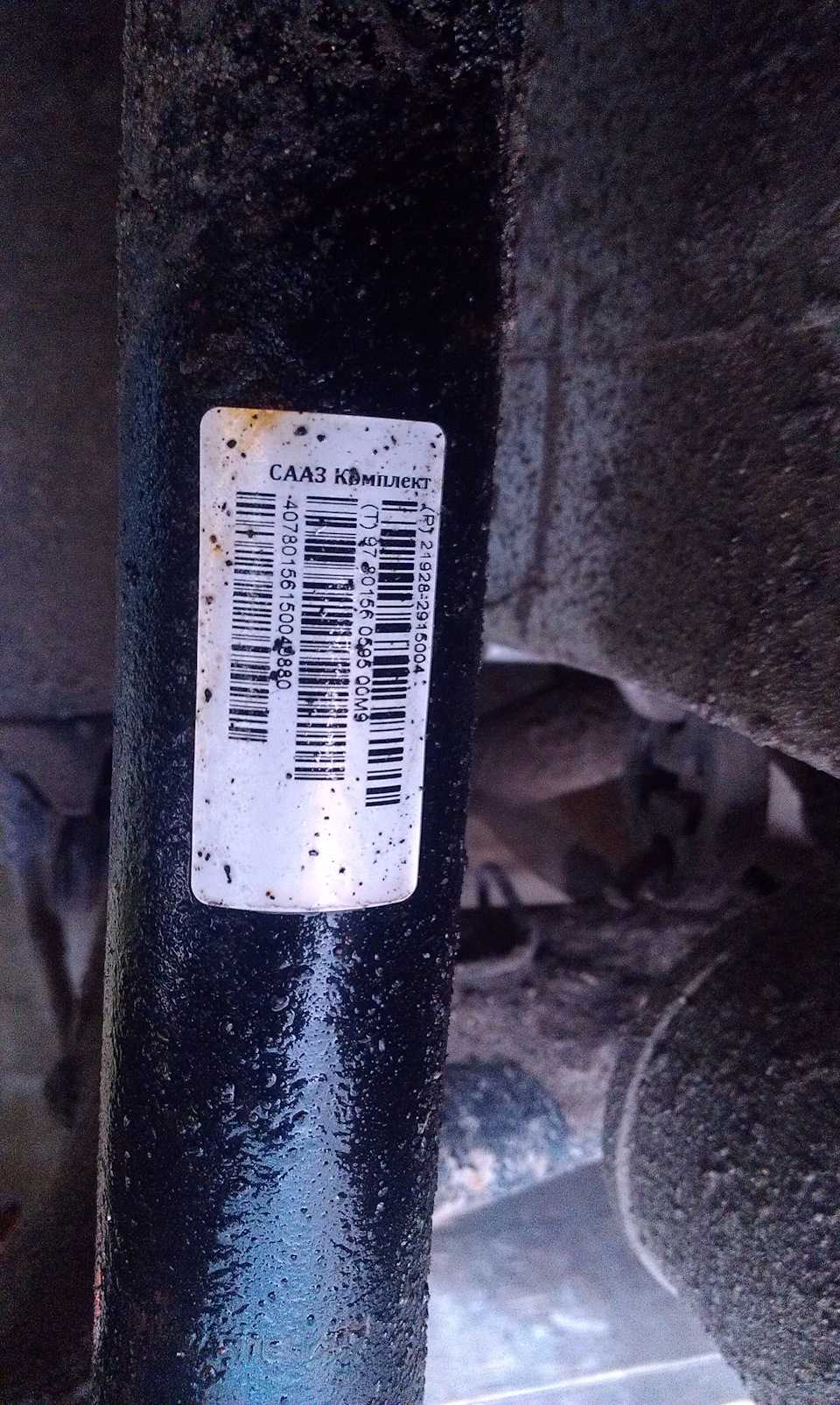

З.Ы.: на фото — левая стойка, фоткал наклейку по случаю снятия колеса.

Передняя подвеска. Описание конструкции Lada Granta

Примечание:

Ниже приведено описание конструкции передней подвески Лада Гранта для понимания размещения и функциональности отдельных элементов соответствующих механизмов.

Передняя подвеска:

1 – поворотный кулак;

2 – эксцентриковый болт;

3 – амортизаторная стойка;

4 – рычаг;

5 – штанга стабилизатора;

6 – кронштейн крепления подушки штанги стабилизатора;

7 – стойка штанги стабилизатора;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн.

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

Детали амортизационной стойки:

1 – телескопическая стойка;

2 – пружина;

3 – металлическая втулка;

4 – верхняя опора;

5 – гайка штока;

6 – ограничитель хода отбоя верхней опоры;

7 – опорная пластина верхней опоры;

8 – подшипник;

9 – прокладка пружины;

10 – ограничитель хода сжатия верхней опоры;

11 – буфер хода сжатия;

12 – защитный чехол.

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса. На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен телескопический гидравлический амортизатор. Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле:

1 – кронштейн крепления подушки штанги стабилизатора;

2 – подушка штанги стабилизатора;

3 – штанги стабилизатора поперечной устойчивости;

4 – рычаг;

5 – стойка стабилизатора;

6 – амортизаторная стойка;

7 – поворотный кулак;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн растяжки.

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали. Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Примечание:

При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.

Основные причины и признаки неисправности ручного тормоза Лады Калины

Если остановившись на уклоне и поставив «Калину» на ручник, вы замечаете, что машина начинает медленно откатываться, нужно в ближайшее время заняться осмотром и диагностикой системы стояночного тормоза. По результатам осмотра следует отрегулировать имеющийся механизм или заменить его неисправные детали.

Также диагностика необходима, если при движении вы слышите характерные звуки трения тормозного барабана о колодки со стороны задних колёс.

Причины неисправности ручного тормоза таковы:

  1. Износ. Эта причина является самой распространённой. «Калина» оснащается барабанными тормозами, которые блокируются ручником — со временем рабочая поверхность тормозных колодок и барабана стирается, что и приводит к неисправности.
  2. Езда с поднятым рычагом стояночного тормоза. Даже одной такой поездки может быть достаточно, чтобы сточить колодки.
  3. Замена тормозных колодок или барабанов без установки новых настроек ручника. Если задние колёса автомобиля остаются частично заблокированными после снятия с ручника, то, скорее всего, нужно просто ослабить натяжение тросика.

Об источниках звуков

Несмотря на большое количество возможных вариантов реализации как передней, так и задней подвески автомобиля, можно установить, что во многих случаях причина стука кроется в следующем:

В износе или дефекте рычагов подвески, а также сайлент-блоков, что в конечном итоге может вызвать уход автомашины в сторону. Тоже самое может произойти из-за уменьшения упругости пружин, используемых для передней подвески. Такой дефект стук не вызывает, но приводит к тому, что машину уводит в сторону. Устраняются подобные дефекты заменой изношенных деталей.
В износе наконечников рулевых тяг, что вызывает посторонний стук и люфт рулевого управления.
В износе шаровых опор. Они предназначены для поворота рулевых колес и при их износе в момент поворота издают глухой металлический стук

При диагностике состояния шаровых опор самое пристальное внимание необходимо обратить на состояние пыльников. Их функция – защита шаровых, на них должны отсутствовать следы потеков масла, мелких трещин и прочих повреждений, которые могут привести к попаданию пыли на опоры и наконечники, а также способствовать их преждевременному выходу из строя.
Износ амортизаторов чаще всего является основной причиной появления неисправности в задней и передней подвеске, вплоть до того, что появляется сильный стук

Внешним проявлением износа амортизатора служит продолжительное раскачивание автомобиля после ударов на ямах и кочках.

Однако стук может быть связан не только с передней подвеской. Источником звука, воспринимаемого как глухой стук в задней подвеске, зачастую служит глушитель, который касается при движении других металлических деталей. С целью своевременного выявления возможных неисправностей, особенно в случае ударов на кочках, необходимо регулярное проведение диагностики, для чего лучше всего использовать специальное диагностическое оборудование или, по крайней мере, проводить осмотр состояния подвески на подъемнике или эстакаде.

В этом случае возможно раннее выявление мелких повреждений, которые со временем могут вылиться, например, в сильный стук задней подвески. Кроме того, особо стоит отметить, что износ резиновых втулок и мест крепления реактивных тяг способен вызвать глухой стук в задней подвеске.

Стуки, хруст в задней подвеске

В задней подвеске стук устраняется по предписанию АвтоВАЗа. Необходимо снять заднюю стойку амортизатора и подложить под верхнюю опору (№5) шайбу.

Стоит отметить, что после такой доработки появляется зазор между опорой и кузовом, в который может попадать грязь. Чтобы исключить это рекомендуется установить прокладку по размерам:

Другие источники постороннего шума сзади:

  • тросик ручника (закрепить на стяжки);
  • демпферы крышки багажника (смазать силиконовой смазкой, ослабить);
  • замок багажника (смазать замок, устранить люфт);
  • в районе задней опоры, стянуть отбойник по штоку стойки вниз (вытащить из гильзы опоры), побрызгать в гильзу опоры силиконовым спреем и поставить отбойник на место.
  • замки спинки заднего сиденья (смазать, намотать изоленту).
  • вещи или инструмент в багажнике.

Как выполнить диагностику подвески Весты своими руками. Если стук сзади появляется только при торможении, то это другой случай.

Напомним, другой недостаток этого седана связан со скрипом уплотнителей стекол. А другие инструкции по тюнингу и доработке новой Лады можно найти в этой категории.

Причины скрипа и стука подвески автомобиля

О возникших неисправностях в узлах Лады Калины свидетельствуют скрип или стук. Чаще гремит передняя подвеска. Это связано с тем, что она подвержена поломкам больше, чем задняя. Среди различных элементов автомобиля, неисправность которых может вызвать проблемы с подвеской и стук в ней, являются следующие.

  1. ШРУСы.
  2. Амортизаторы.
  3. Подшипники.
  4. Рулевая тяга и реактивная.
  5. Выхлопная труба.
  6. Уплотнитель резиновый и др.

Стук могут издавать такие детали, как шаровые опоры, сайлентблоки, рычаги передней подвески, кулак поворотный, крепежные болты. Без осуществления диагностики нельзя точно установить причины скрипа либо стука в подвесках, чтобы эффективно выполнить ремонт.

Выявить, почему слышен стук, поможет только проведение визуальной диагностики Лады Калины традиционным способом. Скрип или стук подвески может быть связан лишь с лопнувшей резинкой, поэтому торопиться воспользоваться услугами СТО не стоит, на это может уйти слишком много времени и денег.

Если самостоятельный визуальный осмотр подвески не позволил выявить реальную причину скрипа или стука, то автомобиль обязательно должен пройти полную диагностику и последующий ремонт. Это позволит выявить причины, по которым возникает стук подвески.

Важно знать, как можно самостоятельно провести диагностику всех неисправностей. Проще проводить диагностику задней, а не передней подвески, поскольку осмотр не усложняется наличием большого количества сложных элементов управления

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
