Симптомы неисправности главного тормозного цилиндра

Что делать, если горит лампа тормозов на панели приборов?

Проверяем механическую составляющую

Самостоятельная диагностика – операция  простая. Делится она на две составляющие – механическую и электрическую. Первая – очень важна, поскольку  оценивает состояние привода тормозной системы и определяет ее работоспособность.

Сводится проверка механической составляющей к оценке уровня тормозной жидкости в бачке и состояния магистралей привода и компонентов системы – главного тормозного цилиндра и рабочих механизмов.

Тормозной бачок располагается в подкапотном пространстве, справа возле заднего щита моторного отсека. Найти его несложно, поскольку к крышке бачка подходит два провода.

При проверке отсоединяем провода и откручиваем крышку, чтобы определить уровень тормозной жидкости. На стенках бачка расположены метки, по которым и можно понять, сколько жидкости осталось. Нормальным считается уровень выше средины между метками.

Снижение ниже отметки «Min» указывает на утечку жидкости. Поэтому следующий этап — проверка магистралей и тормозных механизмов. Для этого осматриваем колеса с внутренней стороны. Если находим утечку жидкости с механизмов, то на дисках видим подтеки.

Для дополнительной проверки заводим авто и пару раз нажимаем на педаль тормоза, после чего откатываем машину и осматриваем поверхность земли на наличие следов вытекающей жидкости, проверяем уровень жидкости. Если она обнаружена – тормозная магистраль повреждена, при этом количество жидкости снизится.

При утечках тормозной жидкости эксплуатация авто недопустима, поскольку машина лишена тормозов. Лучшим вариантом в этом случае является вызов эвакуатора для доставки авто к месту ремонта. Но если опыта вождения достаточно, то добираемся на СТО или в гараж самостоятельно. Тормозные системы автомобилей обычно имеют два контура, и при пробое магистрали одного из них, второй продолжает работать. Но ввиду того, что эффективность тормозов на авто с поврежденной магистралью сильно снижается, двигаться нужно на небольшой скорости и с включенной аварийной сигнализацией.

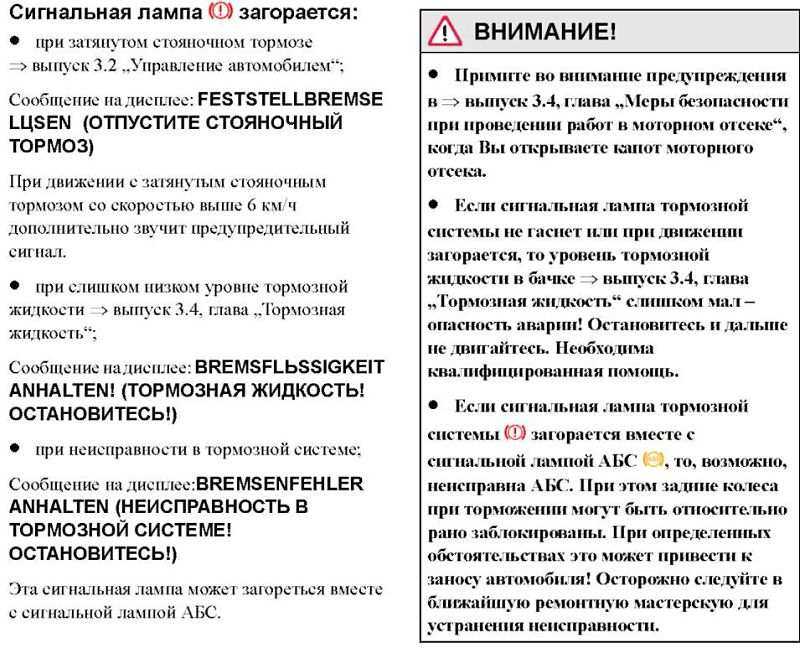

Иногда возникает проблема с загорающейся сигнальной лампой при нажатии на педаль тормоза. Причина этого кроется в двух факторах – низком уровне жидкости в бачке и изношенных колодках дисковых тормозов. При торможении жидкость перетекает в рабочие цилиндры и количество ее в бачке падает ниже критической отметки, поэтому лампа и загорается. Лечится это установкой новых колодок и доливкой жидкости в бачок.

Проблемы с электрической составляющей

Если при осмотре выявлено, что магистрали и рабочие элементы системы не подтекают, то причину ищем в электрической составляющей. А поскольку она выполняет сигнальную функцию, то эксплуатация авто продолжается в обычном режиме. Но затягивать с выявлением и устранением проблемы не стоит, поскольку в этом случае сигнальная лампа не сработает при серьезной неисправности – утечке жидкости.

А проблемы с электрической частью возникают в:

• датчике уровня жидкости;
• датчике включения сигнала ручника;
• лампах стоп-сигнала;
• датчиках степени износа тормозных колодок.

Причиной  становится и проводка, которая ведёт к перечисленным элементам.

Неисправность датчика уровня жидкости возникает при окислении контактов, к которым подключается проводка, и  в пробое поплавка (если он пустотелый). В первом случае теряется контакт между датчиком и проводкой, что и приводит к загоранию лампы. Для устранения  зачищаем соединения. Во втором случае трещина в поплавке приводит к его наполнению жидкостью, из-за чего он погружается и замыкает контакты. В этом случае придется заменить крышку вместе с бачком и поплавком.

Проверить работоспособность датчика ручника несложно. Но для этого его нужно сначала обнаружить. Для проверки ставим авто на стояночный тормоз, после чего понажимаем на выступающий шток датчика, следя за лампой. Если она при нажатии штока гаснет, причина кроется не в этом датчике.

В процессе поиска проверяем работоспособность стоп-сигналов. Для этого просим помощника выжать педаль газа, а сами осматриваем фонари. Перегоревшая лампа запросто может стать причиной горящей сигнальной лампы.

Что касается датчиков износа колодок, то причина обычно кроется не в них самих, а в толщине фрикционных накладок. Меняем колодки, чтобы проблема решилась.

Напоследок отметим, что это основные причины горящей сигнальной лампы тормозной системы. Но в процессе поиска причины не лишним будет изучение схемы электропроводки, чтобы понять, что входит в схему и определить круг элементов, которые необходимо проверить.

Профилактические мероприятия

Исправно функционирующая тормозная система — это залог безопасной эксплуатации автотранспорта

Важно не только своевременно заменять колодки, но и следить за расходом тормозной жидкости или проверять целостность трубопроводов пневматических тормозов

Проверка ходовой части тягача

Следует регулярно проводить комплексную диагностику на СТО, где установлены компьютерные стенды. Специалисты смажут трущиеся поверхности антикоррозионными составами, которые также препятствуют перегреву, быстро осуществят прокачку тормозов. Опытные водители самостоятельно делают визуальный осмотр перед рейсом, проверяя надежность крепежа и натяжку ремней привода компрессора. Отказ легче предотвратить, чем устранять последствия при чрезвычайном происшествии.

В заключение напоминаем – как можно чаще и тщательно проверяйте элементы тормозной системы, потому что эти мероприятия предотвращают ситуации, связанные с отказом во время передвижения. На затяжном спуске периодически проверяйте исправность тормозной педали.

1 Рывки при торможении – причины и первичная диагностика

Причин такому поведению авто может быть несколько, чтобы точно определить конкретную из них, необходимо «прислушаться» к автомобилю в разных режимах движения и применения тормозной системы. Перечислим наиболее вероятные из них:

1. Деформация тормозных дисков или барабанов.
2. Некачественные тормозные колодки или их чрезмерный износ.
3. Износ или повреждение ступичного подшипника колеса.
4. Подклинивание поршня в тормозном суппорте колеса вследствие загрязнений.
5. Попадание инородных тел или образование ржавчины на тормозном суппорте.
6. Низкий уровень тормозной жидкости или потеря ею эксплуатационных характеристик в результате эксплуатации свыше рекомендуемого срока.

Основной причиной того, что при торможении машина тормозит рывками обычно является проблема с дисками или барабанами. При интенсивной езде эти элементы имеют свойство нагреваться, причем их температура может доходить до 100 градусов. Если в этот момент колесо автомобиля попадет в воду (лужу, ручей), то вполне вероятен неблагоприятный исход – деформация или искривление тормозного диска. В простонародье еще называют «диск яйцом».  Искривление влечет за собой неравномерное прилегание тормозных колодок к поверхностям и, как следствие, одна сторона будет тормозить хорошо, другая – хуже. Это и является основанием для рывков на маленькой скорости.

Проверить на искривление диск самостоятельно можно следующим образом: необходимо поддомкратить автомобиль с обеих сторон одной оси, чтобы колеса свободно вращались над землей. Затем, предварительно включив нейтральную скорость, как можно сильнее раскрутить колесо и очень плавно нажимать на педаль тормоза. В случае деформации диска неравномерность торможения можно легко выявить без специальных приспособлений. Такую диагностику лучше проводить вдвоем.

Ремонт данной неисправности в условиях гаража невозможен, поэтому необходимо обратиться на хорошую станцию техобслуживания, где на специальном стенде или прямо на автомобиле произведут проточку диска. В некоторых случаях целесообразнее заменить диски на новые, но нужно помнить, что они меняются парами.

Второй наиболее распространенной причиной появления рывков в процессе торможения является чрезмерный износ колодок, а точнее, одной из пары на колесе. Износ проявляется в том, что тормозящий фрикционный слой со временем стирается и начинает разрушаться под воздействием большого давления и крутящего момента колеса. При этом торможение может сопровождаться скрежетом или скрипом, по которому и можно распознать данную неисправность.

Для того чтобы убедиться в неисправности колодок, нужно снять колеса передние колеса, ослабить тормозной суппорт и извлечь из него детали. Визуальный осмотр стопроцентно позволяет убедиться в их техническом состоянии. Если фрикционный слой неравномерен, на нем имеются борозды и рытвины, или он менее 4 мм, колодки обязательно нужно заменить. Они так же, как и тормозные диски, меняются попарно на обоих колесах. Проверке нужно подвергнуть и задние колеса автомобиля.

Износ ступичного подшипника как причина появления рывков проявляется редко, но все же стоит произвести диагностику этой детали. Для этого необходимо снять колесо и руками пошевелить в разные стороны тормозной диск. При наличии люфта замена подшипника обязательна. Но даже если люфт не выявился, нужно внимательно осмотреть ступицу на предмет посторонних смазочных материалов, которые может выдавить из подшипника, по возможности простучать ступицу деревянным молотком и постараться заметить ее хождение на подшипнике. Если есть малейшие подозрения в неисправности этого узла, нужно обратиться в автосервис, поскольку самостоятельно заменить подшипник проблематично.

Принцип работы ГТЦ

Современные автомобили оборудованы двухсекционным ГТЦ. Каждая из секций работает со своим гидравлическим контуром. На автомобилях с передним приводом каждый из контуров объединяет тормозную систему переднего и заднего противоположного колеса (переднее правое и заднее левое, переднее левое и заднее правое). Тормозная система автомобилей с задним приводом устроена по-другому. Один контур работает на передних колесах, второй – на задних.

Главный тормозной цилиндр устанавливается на крышке вакуумного усилителя. Запас жидкости заливают в двухсекционный бачок, расположенный над главным цилиндром и соединенный с ним через специальные отверстия. Бачок изготовлен из прозрачного материала, чтобы можно было визуально по контрольным меткам на стенках емкости определить ее уровень. Если уровень падает ниже нормы, специальный датчик передает сигнал на панель приборов, где загорается лампочка.

В корпусе главного цилиндра находятся два поршня, расположенные тандемом (друг за другом). Один из них установлен свободно, а в другой упирается шток вакуумного усилителя. Поршни уплотнены резиновыми манжетами. Две возвратные пружины возвращают поршни на исходную позицию и удерживают их в этом положении.

В момент торможения первый поршень толкается штоком вакуумного усилителя. Двигаясь по цилиндру, он закрывает компенсационное отверстие. В первом контуре увеличивается давление, под действием которого перемещается второй поршень. Во втором контуре тоже увеличивается давление. При движении поршней образуются пустоты, которые тормозная жидкость заполняет через перепускное отверстие. Каждый из поршней перемещается, пока не сработает возвратная пружина. В контурах давление поднимается до максимального уровня, что приводит в рабочее состояние механизмы системы.

Когда торможение заканчивается, пружины возвращают поршни в исходное положение. Давление в контуре выравнивается с атмосферным через компенсационное отверстие. При возвратном движении поршня тормозная жидкость через перепускное отверстие возвращается в бачок.

Как функционирует ГТЦ?

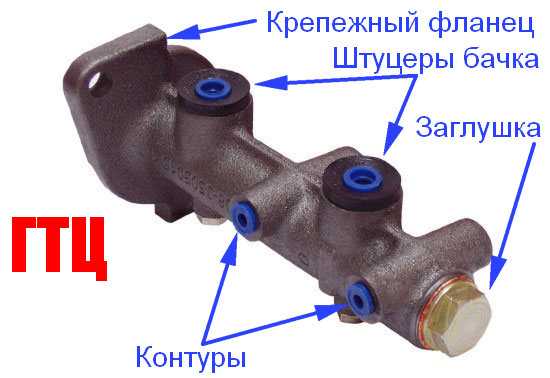

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

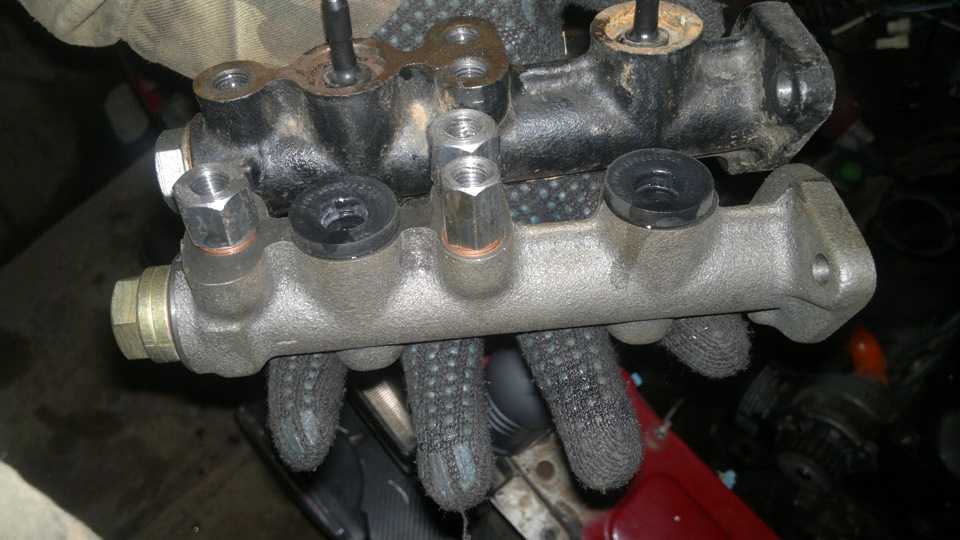

Замена и ремонт ГТЦ — некоторые моменты

Рекомендация по поводу проведения ремонтных работ данного элемента проста – легче заменить его полностью, если не требуется банальной замены уплотнителей из резины. Самая распространенная причина некорректной работы ГТЦ – подтекание гидравлического вещества, потому надо периодически контролировать стык тормозного цилиндра.

При отсутствии внешних механических повреждений надо сменить изношенные запчасти, обязательно промыв ремкомплектные изопропиловым спиртом. Наличие разбухших манжет может сигнализировать о низком качестве тормозной жидкости, потому стоит сменить и её.

Параметры регулятора давления установлены изготовителем, потому запрещена его самостоятельная регулировка и проведение ремонтных работ!

Автовладелец сам определяет, произвести ремонт главного тормозного цилиндра лично или обратиться к специалистам. Однако прежде чем делать выводы, следует определить причину поломки. Как проверить главный тормозной цилиндр?

Следует обратить внимание на показания приборов на панели. Как правило, они своевременно оповещают о возникших неполадках с помощью индикаторов.
При появлении тревожного сигнала надо проверить, нет ли протечек жидкости.
Осмотреть стыки и выходы каждого контура ГТЦ.
Проверить давление внутри ТС.. Если результат проверки выявил причину сбоя в работе тормоза, то надо срочно принять меры по ее устранению

Если же самостоятельно обнаружить первопричину не удалось, а проблема осталась, следует обратиться за квалифицированной подмогой. В большинстве случаев, достаточно произвести прочистку или прокачку ГТЦ. Замена его целиком предусмотрена при разгерметизации корпуса или повреждении поршня

Если результат проверки выявил причину сбоя в работе тормоза, то надо срочно принять меры по ее устранению. Если же самостоятельно обнаружить первопричину не удалось, а проблема осталась, следует обратиться за квалифицированной подмогой. В большинстве случаев, достаточно произвести прочистку или прокачку ГТЦ. Замена его целиком предусмотрена при разгерметизации корпуса или повреждении поршня.

Полезные советы

При возникновении проблем с тормозами водители часто задают вопросы на форумах, описывая характер неисправности.

Выделим основные проблемы и рекомендации по их решению:

• когда полуприцеп не реагирует на тормозной сигнал или тормозит с опозданием – скорее всего, есть утечка из воздухопровода или ресивера, не работает компрессор;
• ПП начинает «кидать» из стороны в сторону – износились барабаны или колодки, нужна диагностика пневмосистемы, т. к. возможно, что одна из тормозных камер «подтравливает» воздух;
• несамоходное ТС заносит при торможении – требуется проверка разобщительного клапана.

Главное правило, позволяющее избежать проблем с тормозной системой полуприцепа – каждый год проходить нормативное техническое обслуживание в специализированных сервисах. Причем это работает как для прицепной техники евротипа, так и для вспомогательных ТС, произведенных в РФ или Беларуси. Хотелось бы отметить полуприцеп «Фрюхауф», так как изготовитель основной упор делает на безопасность несамоходной техники, отличается высокой устойчивостью во время движения по дороге.

Очень жесткая педаль

Тугая педаль, короткий ход при нажатии… При торможении машина теряет курсовую устойчивость, норовя уйти в сторону. Чаще всего такое случается при заклинивании цилиндров суппорта в одном из контуров системы. Если машину никуда не заносит, а неприятность выражается только в резко возросшем усилии при торможении, виноватым может быть вакуумный усилитель тормозов или подводящий разрежение шланг.

Иногда повышенное усилие на педали вызвано применением низкокачественных тормозных колодок, а также чрезмерным загрязнением, замасливанием как самих колодок, так и поверхностей дисков или барабанов. Но такое случается довольно редко.

Еще возможен полный износ тормозных колодок или их обрыв. Бывает, что на поверхности дисков образуется ледяная или соляная корка. Не исключено и низкое качество накладок тормозных колодок, а также сильная коррозия тормозного диска (зачастую больше с внутренней стороны).

Причины и решение проблемы

Когда водитель понимает принцип работы тормозной системы, он может разобраться с ее неисправностью. Если провалилась педаль тормоза, то необходимо в кратчайшие сроки провести диагностику и выявить причину. Первым делом рекомендуется проверить уровень тормозной жидкости, которая хранится в специальном бачке.

В этом бачке есть две отметки от производителя. Одна отображает минимально допустимый уровень жидкости, а вторая максимальный. Хоть эта субстанция является несжимаемой, ее количество все равно может уменьшаться со временем. Это связано с тем, что тормозные колодки во время эксплуатации могут понемногу стираться. Из-за этого рабочему цилиндру необходимо пройти большее расстояние для воздействия на колесо, а для этого нужно больше жидкости.

Таким образом, в свободное пространство бачка начинает просачиваться воздух, и, как следствие, происходит завоздушивание. Тормозная педаль начинает проваливаться и перестает работать так, как нужно.

Существует и другая причина, по которой может произойти завоздушивание. При этом уровень жидкости может быть в полной норме. Это связано с ситуациями, когда водитель слишком часто притормаживает на высокой скорости или двигается на маленькой скорости с постоянно нажатой педалью. Например, это происходит при планомерном спуске с крутого склона. Такой проблеме способствует и высокая температура воздуха, которая нагревает жидкость еще сильнее.

Рекомендуется регулярно пользоваться техническим обслуживанием автомобиля и проверять состояние всей системы. Так можно обезопасить себя от неприятных ситуаций на дороге, которые могут привести к серьезным последствиям.

Неисправность после замены колодок

Довольно часто водители сталкиваются с ситуацией, когда новые тормозные диски, колодки или барабаны были только установлены, а проблема проваливающейся педали появилась сразу. Первым делом стоит отметить, что после таких мероприятий в течение первых дней тормозная система может работать не совсем правильно. Это нормальная процедура, которая встречается довольно часто. В связи с этим после замены элементов тормозной системы рекомендуется использовать автомобиль максимально аккуратно.

Будет также интересно: Как правильно выбрать диски для вашего автомобиля

Такая проблема связана с тем, что тормозные колодки и диски не могут сразу работать исправно. Им нужно некоторое время, в течение которого они должны правильно притереться. Эта процедура должна полностью выполниться в течение 200−400 километров пробега. Если же этого не произошло, то, скорее всего, проблема в самих деталях.

В течение первого времени после замены колодок при нажатии на педаль машина может реагировать не сразу, дергаться и вибрировать.

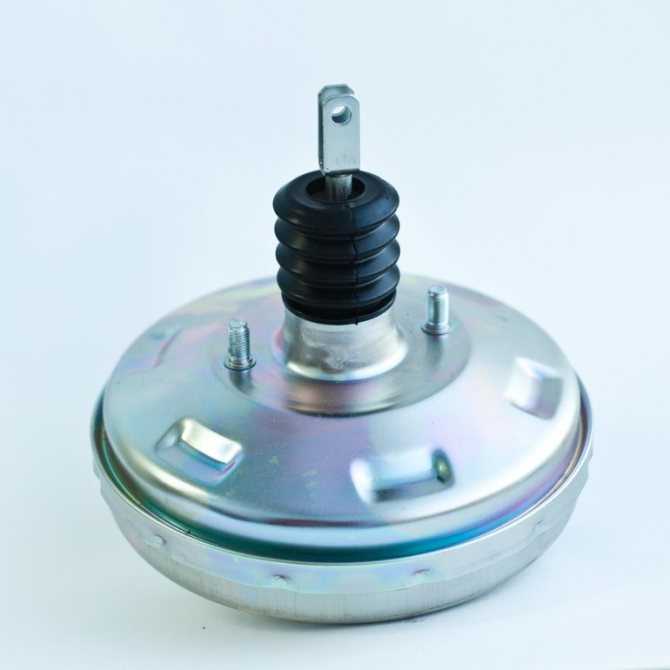

Вакуумный усилитель

Последняя популярная причина, из-за которой возникают проблемы с тормозной системой автомобиля, это неполадки с вакуумным усилителем. Однако в таком случае педаль не проваливается, а нажимается довольно туго, что сильно влияет на эффективность тормоза.

Вакуумный усилитель — очередной элемент большинства тормозных механизмов, которые предназначены для более комфортного нажатия на педаль. Это происходит более легко и требует гораздо меньше усилий от водителя. Однако диафрагма ВУ может прийти в негодность, что вызовет сложности в работе всей системы.

Такая проблема может проявляться только при включенном двигателе. В заглушенном автомобиле педаль будет нажиматься в нормальном режиме. Эта особенность позволяет легко провести первоначальную диагностику. Если двигатель не работает, и педаль работает правильно, а при заведенном моторе начинаются проблемы, то это связано с диафрагмой. Для решения необходимо обратиться в сервисный центр.

Диагностика тормозной системы автомобиля на стенде

Если же вы решили доверить работу мастерам своего дела, или у вас просто нет времени заниматься автомобилем самостоятельно, то вполне разумно будет обратиться в специализированный сервис. Главным достоинством этого способа является то, что вы получаете высококвалифицированную помощь специалистов, которые быстро и качественно устранят все неполадки тормозной системы. Однако перед их устранением, необходимо произвести диагностику. В таких сервисах она проводится на специально предназначенных для этого стендах.

Как правило, стенды, которые размещены в сервисах автомобильного обслуживания, являются многофункциональными. На них же вы можете замерить и максимальную скорость автомобиля, и время разгона и другие интересующие вас параметры. Однако наша цель, произвести диагностику тормозной системы. При проверке ее технического состояния, стенд выдает следующие показатели для анализа:

• Общая удельная сила торможения
• Величина коэффициента относительной неравномерности
• Параметры асинхронной отработки

Стоит понимать, что такое оборудование как стенд, является достаточно дорогостоящим удовольствием, поэтому маленькие сервисы не могут себе его позволить. А вот стенды, установленные в крупных автомобильных сервисах, делятся на несколько типов. Либо они установлены как отдельное оборудование, либо составляют с напольным покрытием одно целое. Единственное замечание, зона для размещения автомобиля имитирует асфальтное покрытие.

Причины стука в тормозных механизмах

Разберемся с механизмами.

Одной из самых распространенных причин стука является износ посадочных мест под направляющие суппорта дисковых механизмов.

При этом появляется люфт суппорта, при торможении он начинает вибрировать, что выливается в появление стука.

Решается проблема достаточно просто – заменяются направляющие.

Стук может появиться и из-за подклинивания поршня суппорта.

При торможении жидкость начинает давить на поршень, но он стопорится в цилиндре до тех пор, пока возрастающее давление жидкости все же не вытолкнет его из цилиндра.

При этом поршень ударяет по колодкам и прижимает их, этот удар и является причиной стука.

В данном случае нужно снятие суппорта, извлечение поршня для оценки состояние его поверхности, а также поверхности цилиндра.

При обнаружении следов коррозии, зеркало цилиндра нужно тщательно зачистить, а сам поршень заменить.

Еще одна причина стука кроется в том, что тормозной диск «повело» из-за перегрева, при этом он изгибается.

Во время торможения колодки, доходя до мест изгиба, ударяются о него, чем и вызвано появление стука.

В домашних условиях проверить диск на наличие изгиба без соответствующего практически невозможно.

Однако бывают и исключения.

Однако косвенным признаком данной неисправности может служить неравномерный износ колодок.

Что касается барабанных механизмов, то там тоже достаточно мест, где может появиться стук. Одним из таковых является механизм стояночного тормоза.

Поскольку под авто трос управления механизмом делится на две части, ведущие к механизмам, то вполне возможно, что одна из частей троса ослабилась.

Из-за этого механизм привода ручного тормоза находится в послабленном состоянии, а при нажатии на педаль тормоза в данном механизме колодки расходятся.

Между ними и упорной планкой ручника может появиться люфт, который и приводит к появлению стука.

Как вариант, стучать о кузов может распределительная планка, от которой отходят тросы к механизмам. Если один из тросов не натянут, эта планка может вибрировать, при этом ударяясь о кузов.

Причиной стука может стать также фиксатор колодки. Если он выскочит, то колодка сможет перемещаться, что приведет к возможности ее удара о тормозной барабан.

Насчет АБС, то проверить, является ли она причиной стука достаточно просто – нужно вытянуть предохранитель, который отвечает за работу АБС. У каждой марки авто он находиться в разных местах, нужно смотреть схему.

При этом данная система перестанет работать, но тормозные механизмы будут работающими. Если после этого стук исчезнет – проблемы с АБС и следует обращаться в сервис.
