Обзор альтернативных 2din магнитол для лада веста

Несколько слов о мультимедийной системе

При осмотре новой модели, покупатель невольно обращает свой взгляд на переднюю часть панели автомобиля. В её центральной части установили новую мультимедийную систему. Она имеет сенсорную панель с размером семь дюймов. Набор имеющихся функций мультимедийной системы магнитолы Лады Весты можно назвать стандартным, однако и здесь есть некоторые нововведения, их несколько.

Некоторая часть владельцев не восприняла применение резистивного сенсорного экрана в магнитоле Лады Весты. Такой экран считается самым удачным для использования в автомобилях. Одним из преимуществ такого применения, является отсутствие реакции на изменение температуры или других факторов. Управлять работой системы можно любым предметом, главное, чтобы он не был острым. Это считается очень удобной возможностью управления радиоэлектронной аппаратурой.

Порадовали изготовители магнитолы Лады Весты установкой кнопок на рулевом колесе. Такое новшество позволяет, не отрывая руки от руля, переключать многие функции аудиосистемы. Появились в машине дополнительные динамики, их теперь шесть в салоне. Настроить излучаемое звуковое сопровождение можно регулированием эквалайзером или вручную, что позволяет удовлетворить потребности «меломанов».

Кроме воспроизведения звуковых программ, магнитола Лады Весты оборудована современным устройством навигации Сити ГИД 7. О ней хорошо отзываются не только владельцы машин, но и профессионалы. С помощью этой аппаратуры и системы ГЛОНАСС, водителям теперь не страшны автомобильные пробки, можно легко проложить маршрут поездки в любую точку. Конструкторы предусмотрели возможность подключать карты сторонних источников, это значительно повысило спрос использования мультимедийной системы как навигатора в автомобиле.

Кроме перечисленных функций, следует отметить возможность включения камеры обзора заднего вида, её изображение выводится на дисплей мультимедийной системы. Такое новшество в магнитоле Лады Весты порадовало водителей из числа женщин. Теперь для них движение задним ходом не представляется таким трудным, как раньше. Датчики, установленные в коробке перемены передач, включаются автоматически.

Однако имеются автолюбители, которых не устраивает применяемая на Ладе Весте мультимедийная система, они интересуются возможностью установкой другого оборудования. Можно с уверенностью утверждать, что на автомобиль Лада Веста установка магнитолы иного производителя возможна. Для выбора другой модели аудиосистемы имеется много вариантов, одним из них является штатная магнитола Lada Vesta Letrun 1669. Кому это интересно, может посмотреть видео:

https://youtube.com/watch?v=800onZZ-fMA

Что она собой представляет

Магнитола Лады Весты является одним из современных комплексов, устанавливаемых на автомобилях, можно отметить, что это миниатюрный компьютер. Экран дисплея имеет размер 8 дюймов, его вид резистивный. Кроме набора стандартных функций, имеется целый ряд дополнительных услуг:

Возможность навигации через GPS;
Просмотр аналогово ТВ;
Совместимость с такими устройствами, как Apple Iphone, Ipad.

В устройстве используют операционную систему Windows CE 6,2, оперативное запоминающее устройство имеет объём памяти 256 мегабайт. Если дополнительно приобрести 3G модем, появится возможность подключения интернета. Если использовать адаптер, можно подключать услугу WI-FI.

При движении задним ходом, автоматически подключается камера с обзором позади автомобиля, по желанию при этом можно отключить звук воспроизводимых программ. Данная система поддерживает функции управления кнопками на рулевом колесе. Оборудование комплектуется картой памяти с предварительной настройкой навигации для вашего региона, необходимыми проводами для подключения. Имеется инструкция по эксплуатации на русском языке, антенны и микрофон.

Как дополнение к рассказанному, посмотрите видео:

https://youtube.com/watch?v=UWhCj_HzGGE

Материалы: http://mashintop.ru/articles.php?id=2973

Замена штатной аудиосистемы

7010В и 7023В. Магнитола производства КНР. Самый дешёвый вариант обойдется примерно в 3 тысячи рублей. Оснащен 7-дюймовым экраном с разрешением до 800х480 и памятью 1 Гб. Работает под управлением ОС Windows CE.
7021G. Управляется ОС Windows CE 6. Семидюймовый экран с разрешением 800х480, процессор F1C500TM. Ориентировочная цена – 4-5 тысяч рублей.

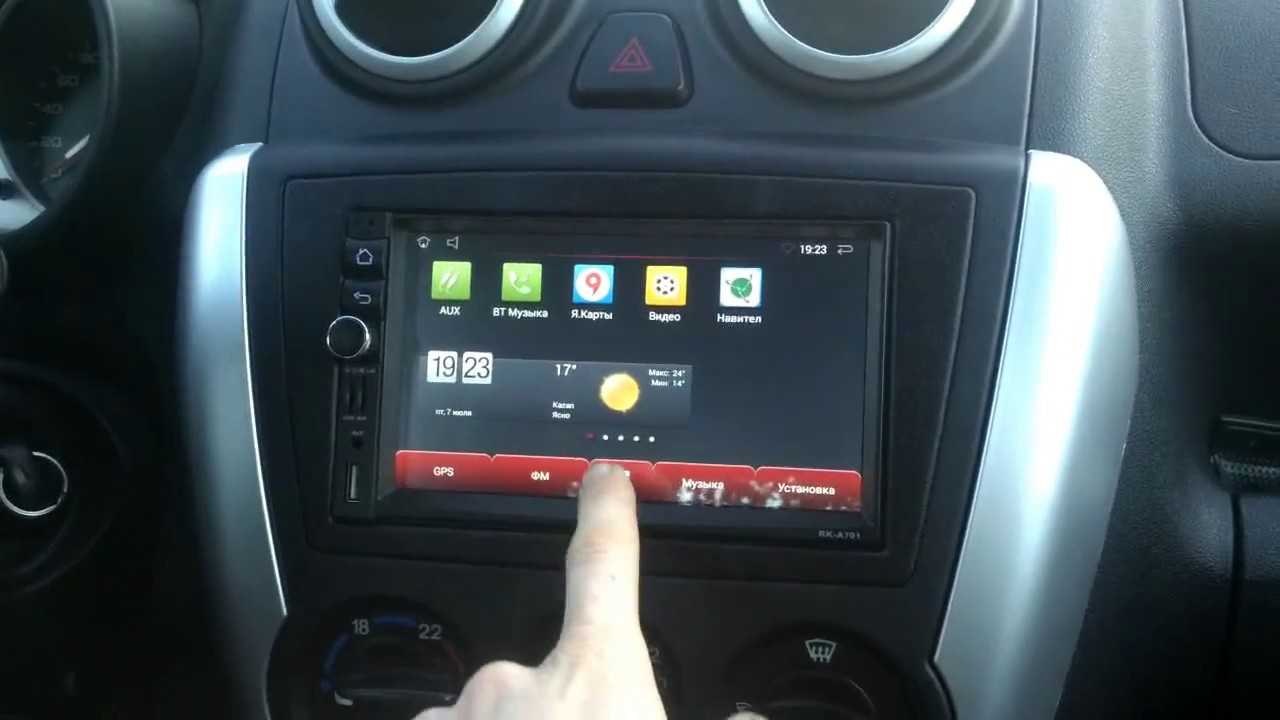

RK-A701. Китайская магнитола, экран 7 дюймов с разрешением 1028х600, 4-х ядерный процессор RK3188, 1 Гб памяти, ОС – Android 5. Цена – до 8 тысяч рублей.

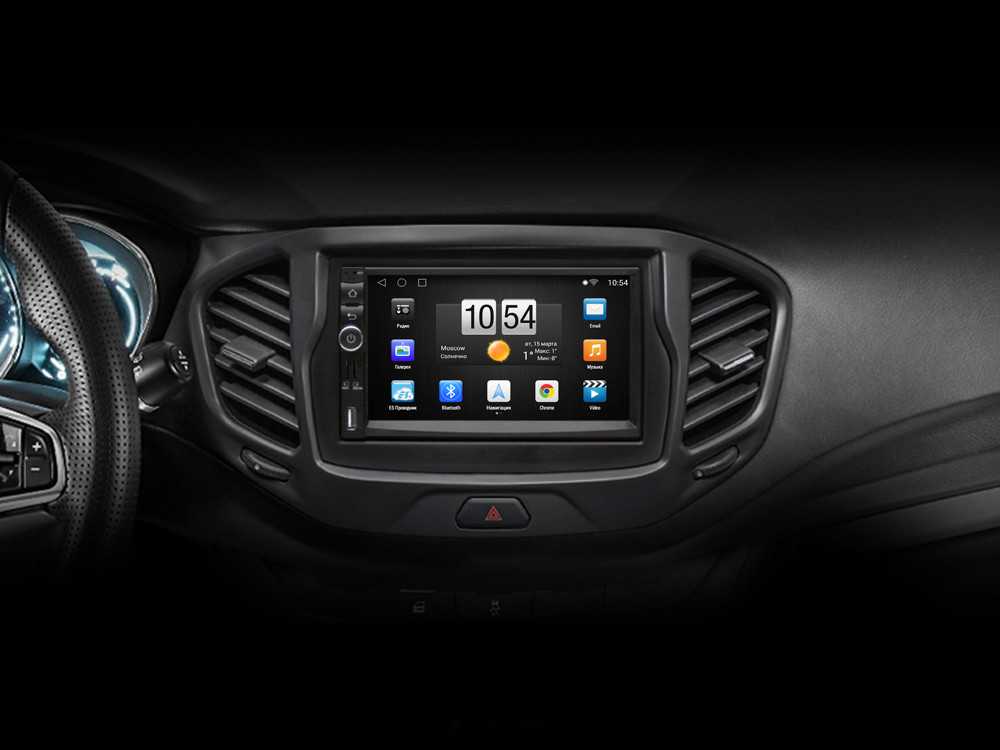

AD-UNI707. Производитель – Китай, ОС – Android 6, разрешение семидюймового сенсорного экрана – 1024×600, 2 Гб памяти, процессор – AllWinner Quad Core T3. Стоимость – до 13 тысяч рублей.

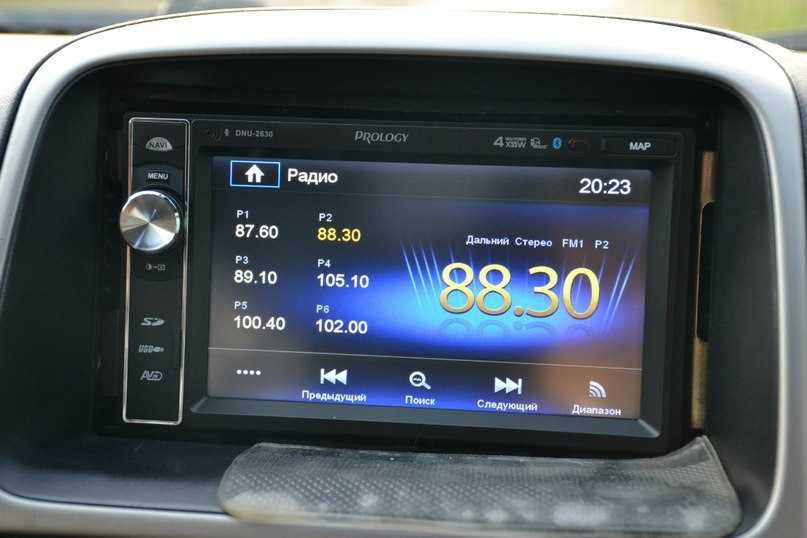

Prology DNU-2630. Экран 6,2 дюйма с разрешением 800х480, отличается высокой скоростью работы, отличным звучанием. Средняя цена – не более 13 тысяч рублей.

MEKEDE MKD. Магнитола на операционной системе Андроид, восьмидюймовый сенсорный экран с разрешением 1024х600, объем памяти – 2 Гб, стоимость – 16 тысяч рублей.
NaviPilot DROID4. 8-дюймовый сенсорный экран, разрешение – 1024х600, память – 2 Гб, стоимость – 28 тысяч рублей.

DVM 2117IQ. Оснащена солидным процессором ARM11 600MHz, сенсорным экраном на 8 дюймов и операционной системой Windows. При цене более 30 тысяч рублей – только 256 МБ памяти, разрешение экрана – 800х400.

Для установки любой магнитолы на Ладе Весте потребуется переходная рамка для 2DIN магнитолы. Купить ее можно в любом автомагазине.

Установка штатной магнитолы

Глубина штатного посадочного места для ММС составляет 150 мм. Если габариты новой магнитолы будут превышать этот показатель, то с помощью ножовочного полотна или любого другого подобного инструмента потребуется спилить крепление в торпедо. Производитель заранее подготовил для подключения все колодки проводов.

Чтобы установить систему мультимедиа, необходимо убрать с торпедо пластиковую планку-заглушку. Сразу за ней находятся разъемы ISO, USB, AUX, а также Fakra – подключение антенны радио. Далее в отверстие вставляется штатная ММС или любая магнитола 1DIN. Сложнее обстоят дела с установкой 2DIN медиасистем – без доработок не обойтись.

Установка альтернативной ММС

Сначала нужно внимательно осмотреть посадочное место. В большинстве случаев установке 2DIN магнитолы на Ладу Весту помешает пластиковая перегородка в глубине. Эта перегородка должна быть убрана.

Для этого можно воспользоваться пилкой и наждачной бумагой для выравнивания поверхности. От штатной заглушки может понадобиться только рамка, с помощью которой будет подгоняться ширина. Для подключения используется стандартный разъем ISO, который есть на всех комплектациях Весты. Далее нужно включить магнитолу и поверить работоспособность режимов. Дополнительно к новой аудиосистеме рекомендуется установить динамики в дверные карты. Процесс не отнимет много времени.

Режимы ММС

Мультимедиа комплекс предполагает использование следующих режимов:

«Радио». Позволяет принимать и воспроизводить радиосигнал, осуществлять поиск радиостанций с функцией автоматического запоминания до 8 позиций. Отображение текущей радиостанции на экране.
«Аудио». Интуитивно понятный аудиоплеер с воспроизведением звуковых файлов через 6 динамиков. Есть эквалайзер с возможностью выбора преднастроек или самостоятельной настройки. Аудиофайлы могут проигрываться через Bluetooth с внешнего устройства, но в этом случае на экран не выводится информация о проигрываемом файле. Поддерживаемые форматы: MP3 до 320 кбит/с, WMA до 320 кбит/с, WAV до 24 бит и FLAC.
«Видео». Чтобы просматривать видеоролики, понадобится конвертер. Видеофайлы должны соответствовать следующим требованиям:

AVI с частотой кадров до 30 кадров в секунду и разрешением не более 720х536;
MP4 с разрешением не более 1920х1080, частота кадров до 30;
MOV с поддержкой стандартных кодеков;
MKV с поддержкой стандартных кодеков, частотой кадров до 30 и разрешением 1920х1080.

«Фото». Для просмотра фотографий экран магнитолы в машине – не самый удачный вариант. Но при необходимости можно просматривать изображения большинства форматов.
«Телефон». Используется для разговора по телефону без помощи рук посредством громкой связи. Предварительно нужно синхронизировать смартфон с системой и загрузить телефонную книгу.
«Навигация». Движение по картам и по руководству навигационной программы «СитиГИД 7». Позволяет установить карты сторонних производителей. Из недостатков отмечают отсутствие вращения изображения, невозможность загрузки карт онлайн, отсутствие построения альтернативных маршрутов, не показывает пробки на дальних расстояниях, отсутствует обзор спутников.

Спидометр и часы на экран ММС

EasyConnected или EasyLink – это программа, которая позволяет отображать экран Android-смартфона на ММС (телефон должен быть подключен к ММС через USB).

На смартфорне:

Разрешить установку стороннего ПО: Настройки {amp}gt; Безопасность {amp}gt; Неизвестные источники. Разрешить установку приложений из неизвестных источников.
Стать «разработчиком»: Настройки {amp}gt; Об устройстве {amp}gt; Номер сборки. Много раз нажимать по этому меню.
В меню «для разработчиков» включить отладку по USB.
Установить приложение EasyConnected_V4.6.1.apk.

Автор фото. Просто папку закидываем в память ММС и запускаем файл exe.

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида. ММС на Ладе Весте находится в центральной верхней части консоли и дополняет обновленный современный дизайн. Система комплектуется неплохой начинкой со следующими характеристиками:

процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
контролер питания MPS MP4570 Automotive Power Systems;
TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
TJA1042 high-speed CAN transceiver;
контроллер CAN и K-Line Freescale S9S12G96F0CLF;
контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

семидюймовый сенсорный экран;
клавиша «Mode» – выбор режимов;
«MUTE» – отключение всех звуков;
регулировка громкости – однократное нажатие включает или отключает устройство;
микрофон для возможности разговора по телефону без рук – Handsfree;
«Reset» – кнопка перезагрузки устройства;
слот для считывания съемной SD-карты;
разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
разъем AUX для подключения наушников или внешних звуковых устройств.

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

управление уровнем громкости;
выбор режимов воспроизведения файлов и радио;
отключение всех звуков;
кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

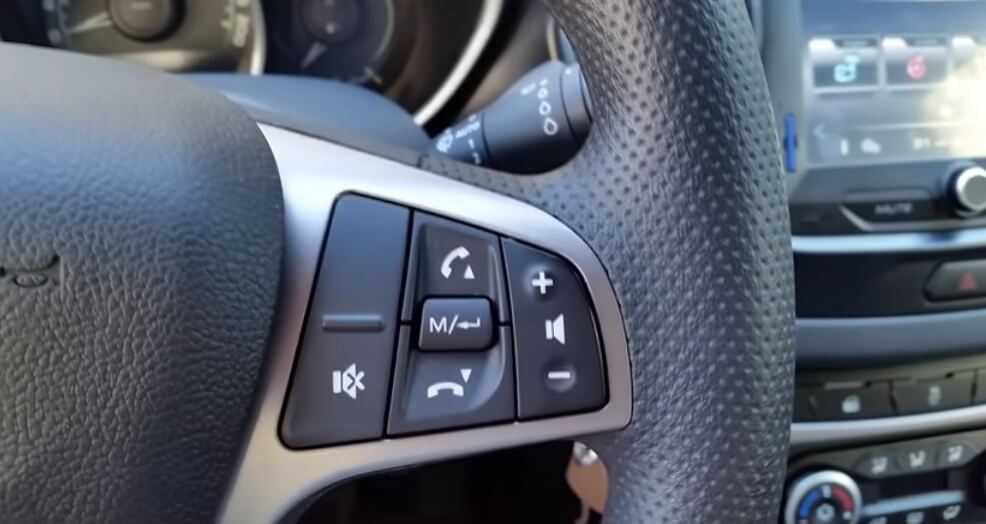

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

SDHC не более 32 гигабайт;
SD не более 4 гигабайт;
USB 2.0 и 3.0 не более 64 Гб.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Общие положения

Установка музыки процесс не сложный, но ответственный. Перед непосредственным монтажом аудио-компонентов в салон Лада Веста потребуется уяснить, какой состав элементов представляет собой аудио-подготовка. Поэтому возникает закономерный вопрос: аудиоподготовка что входит?

Модификация «Classic» обладает всем потребным минимумом, позволяющим беспрепятственно выполнить подключение, как головного устройства, так и динамических головок. Речь идет о присутствии кабельных линий, с помощью которых и производится коммутация обозначенных компонентов аудиосистемы.

Заметим, что углы дверей возле наружных зеркал в данной версии оснащения не обладают разводкой проводов для подключения твитеров.

Установка музыки подразумевает демонтаж пластиковой заглушки. После ее снятия обнаруживаем разъемы по стандартам «ISO» и «FAKRA». Они позволяют подсоединить антенный блок. Также видим присутствие разъемов «USB» и «AUX».

В посадочное место можно вмонтировать магнитолу формата «1DIN». Сам процесс установки не способен вызвать у владельца сложности. Он заключается в необходимости соединения проводов. Заметим, чтобы успешно установить магнитолу, подходящую под формат «2DIN», потребуется выполнить ряд серьезных доработок панели.

Монтаж громкоговорителей в Лада Веста наделен определенными нюансами.

Неисправности ММС Веста и методы их устранения

ММС Лады Весты – первая в своем роде на автомобилях «АвтоВАЗа». Она ещё далека от идеала – иногда могут встречаться различные неисправности. Например, магнитола не может загрузиться, зависая на логотипе «LADA». Для решения этой проблемы нужно выполнить следующие действия:

убрать съёмный носитель из USB порта;
отсоединить клеммы аккумулятора и обесточить бортовую сеть на несколько минут;
отформатировать USB или SD карту в формат FAT 32 и создать в корневом каталоге пустой текстовой файл explorer.txt;
подсоединить клеммы аккумулятора и перезагрузить систему (должен появиться рабочий стол).

Если этот способ не помог, то понадобится сменить программное обеспечение – прошить магнитолу. Следующая неисправность связана с навигацией – устройство не может найти спутники. Для устранения неполадки потребуется перезагрузка ММС. Затем нужно отсоединить клеммы аккумулятора на несколько минут, сбросить настройки до заводских или перепрошить устройство. Этот способ применим, если дисплей становится белым, пропал звук, не работает подсветка, магнитола зависает при попытке подключения смартфона.

Для сброса к заводским настройкам нужно удерживать кнопку «Power» 15 секунд. Учитывайте, что магнитола может не воспроизводить файлы из-за неподдерживаемого формата.

Если заниматься ремонтом или прошивкой самостоятельно, то о гарантии можно забыть. В большинстве случаев систематические сбои в работе может устранить установка свежего программного обеспечения от производителя.

Описание экрана/дисплея

1 – индикатор номера папки; 2 – индикатор номера воспроизводимого трека; 3 – окно воспроизведения; 4 – индикатор режима «Радио»; 5 – индикатор режима воспроизведения с карты памяти SD; 6 – индикатор режима воспроизведения USB-флеш-накопителя; 7 – индикатор подключения к радиоприемнику устройства по каналу «Bluetooth»; 8 – индикатор режима сканирования радиостанций; 9 – индикатор режима случайного воспроизведения треков; 10 – индикатор режима повторения проигрываемого трека; 11 – индикатор режима эквалайзера; 12 – индикатор режима стерео; 13 – индикатор работы режима тонкомпенсации; 14 – индикатор режима без звука; 15 – индикатор режима отображения станций по жанрам или принятия текстовой информации, передаваемой радио-станциями FM; 16 – индикатор передачи информации об общем состоянии дорожного трафика; 17 – индикатор режима отображения названия некоторых станций; 18 – индикатор режима приема региональных радиостанций; 19 – индикатор режима поиска альтернативных частот.

Первые отзывы владельцев о штатной магнитоле Лада Веста только положительные. Магнитола достаточно функциональная с дружеским интерфейсом, ничего лишнего. Звучание музыки на хорошем уровне. Для идеального случая не хватает только кнопок на руле. Более детально ознакомиться с аудиоустройством можно из этого видео:

Поддержка файлов на внешних носителях точно такая же, как и на более дорогой мультимедийной системе. Для владельцев Лада Веста выкладываем руководство пользователя магнитолой, в котором можно найти подробное описание: https://disk.yandex.ru/d/j_lpQ0yFzBARBw?w=1

Отзыв о магнитоле от журнала «За рулем»:

Ждать чего-то сверхъестественного от аудиосистемы машины за 10 000 долларов глупо. Посему вопрос качества звука обойдем стороной. На мой немеломанский вкус, он в Весте не лучше и не хуже, чем у одноклассников-иномарок. В остальном же головное устройство во флагманской Ладе достойное. Дисплей корректно отображает русские теги с внешнего носителя, громкая связь работает качественно, соединение по Bluetooth надежно. Для сравнения: мультимедиа в Nissan Almera «дружила» со смартфонами очень выборочно, а беспроводная синхронизация периодически сбоила. Отдельное спасибо за крупные клавиши управления. Ныне почти у всех штатные аудиосистемы двухдиновые, но почему-то далеко не всегда это означает удачную эргономику. Нередко создатели ставят во главу угла красоту большого дисплея, абсолютно бесполезного в отсутствие навигации или камеры заднего вида. У Весты же приоритеты правильные: в нужную кнопку легко попасть не глядя, а двух строк на экране более чем достаточно для отображения нужных данных.

Кто-то, возможно, пожалеет об отсутствии CD-проигрывателя, но будем объективны: этот формат уходит в прошлое. Удобнее использовать SD-карты и USB-флешки. Записывать и перезаписывать музыку на них куда проще, места они не занимают вовсе, а данных вмещают столько, что не за каждый «дальняк» все прослушаешь.

Участвуйте в опросе. Помогите оценить штатный радиоприемник, оставляя отзывы о нем. Напомним, другие инструкции по эксплуатации Лада Веста можно найти в этом разделе.

Ключевые слова: магнитола лада веста

+24

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

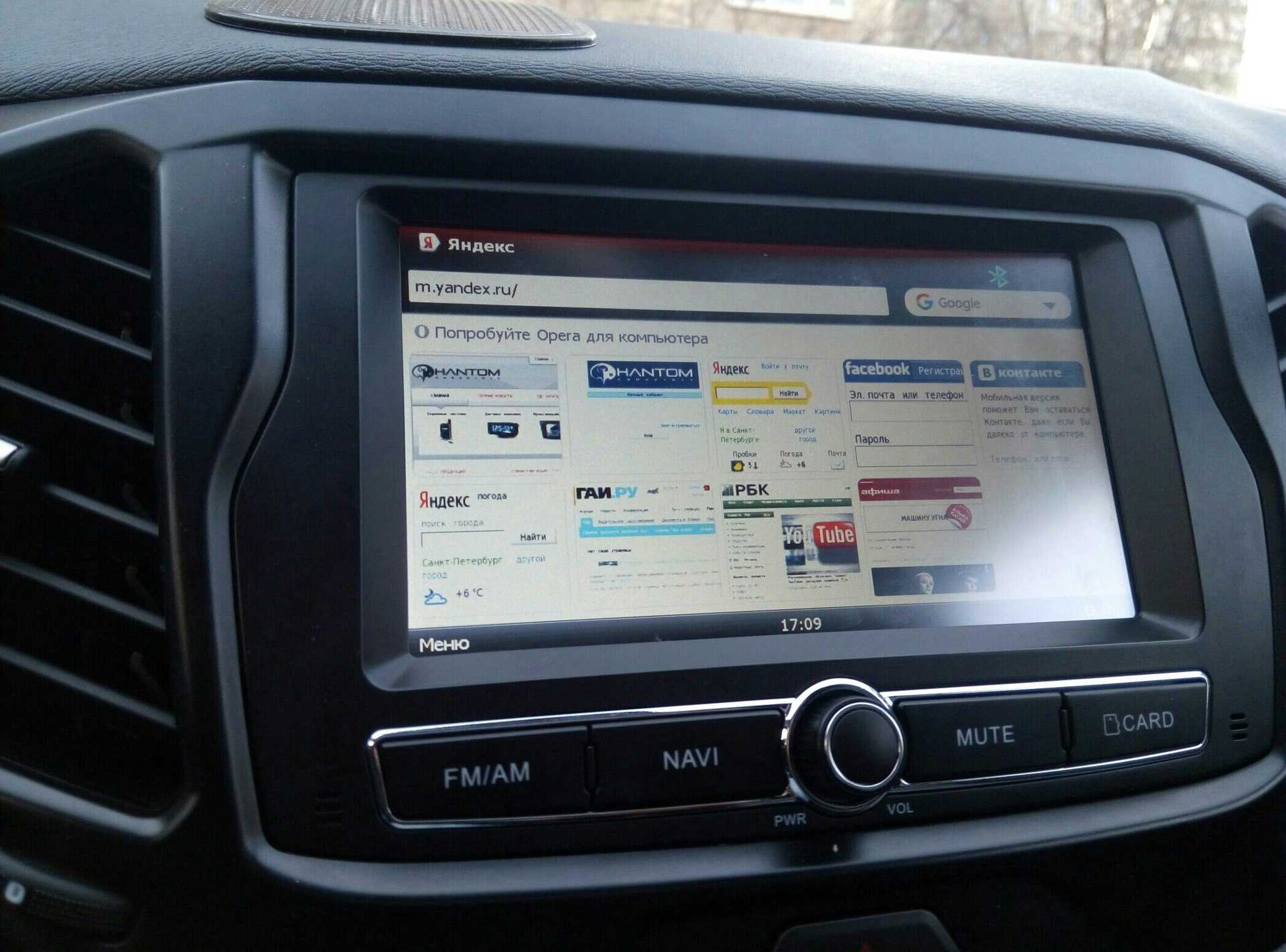

Интернет не разорит (+)

Подключить интернет к мультимедиа можно двумя путями. Самый простой — раздать WiFi со своего телефона. Если будете пользоваться только навигацией, трафика много не уйдет. Минус — ускоренный разряд батареи.

В Весте USB-модем встает вдоль боковой стенки бардачка. В Иксрее (на фото) — поперек. Чтобы постоянно его не задевать, лучше купить Г-образный переходник.

Можно купить отдельный модем и вставить его в USB-порт в бардачке. Правда, дилерская цена на : 9000 рублей за модем и год оплаченного трафика, далее — 250 рублей в месяц.

Но в любом салоне связи можно купить такой же «пакет» дешевле — оптимальное решение для тех, кто собирается использовать возможности новой мультимедийки по полной программе.

Как правильно установить динамики в двери

Дверная карта крепится на саморезы и 4 «ежа». Чтобы установить акустическую систему правильно, потребуется демонтаж обшивки дверей

При этом нужно соблюдать осторожность, чтобы случайно не повредить пластик. Использовать отвёртки или другие металлические изделия подходящей формы недопустимо. Для этих целей применяется обычная пластиковая банковская карта

Для снятия заглушек на дверях нужно поддеть их за один край. Таким же способом снимаются кнопки электростеклоподъемников

Для этих целей применяется обычная пластиковая банковская карта. Для снятия заглушек на дверях нужно поддеть их за один край. Таким же способом снимаются кнопки электростеклоподъемников.

Так проводится демонтаж обшивки с левой стороны. Снятие дверных карт справа несколько отличается. Здесь не нужно снимать кнопки стеклоподъёмников – нужно только убрать крышку ручки открывания. Под ней находится два винта крепления. Заглушки снимаются пластиковой картой. Далее процесс снятия дверной карты повторяет манипуляции с левой дверью.

Для монтажа передних динамиков не требуется серьезная доработка. Эти места уже подготовлены заранее, остаётся лишь убрать изоляционный материал на месте креплений и вырезать прокладки. Если будут использоваться стандартные динамики, то прокладки делаются из войлока.

Размер посадочного места в дверях Весты рассчитан на 12-дюймовые динамики. Так как крепление осуществляется на три самореза, то монтаж колонок на 16 дюймов предполагает, что нужно установить специальные проставки под динамики Лада Веста. Их величина зависит от размеров акустической системы. Каких-либо особых регулировок не понадобится. Главное – исключить возможное соприкосновение с металлом дверей – между ним и магнитом динамика должен быть зазор не менее 10 мм. Установка колонок в задние двери проводится по той же схеме.

Монтаж динамиков

Во всех конфигурациях Лада Веста присутствует аудиоподготовка, что упрощает задачу по установке оборудования, т.к. нет необходимости протягивать нужные кабели и провода.

Необходимый минимум присутствует во всех конфигурациях Веста, что позволяет без усилий устанавливать своими руками как головное устройство, так и динамические головки.

Монтаж динамиков не требует дополнительных инструментов, поэтому работу можно проводить без специальной подготовки.

Перед установкой динамиков необходимо аккуратно извлечь материал изоляции в тех местах, где будет находиться акустика.

Также для уплотнения креплений понадобятся прокладки из войлочного или подобного материала, которые можно вырезать собственноручно.

Область для установки оборудована лишь тремя креплениями, поэтому для фиксации на 4 крепежа понадобится установка специальных подставок. Данные подставки можно изготовить самостоятельно или заранее приобрести в магазине автомобильной экипировки.

После откручивают саморезы в нижней части обшивки, отгибают накладки и просовывают проставки в это пространство. Дополнительно закреплять их не нужно, они будут плотно сидеть в подготовленной нише.

Участок установки необходимо звукоизолировать. Есть возможность повысить качество звука при воспроизведении аудио.

Провода для аудиосистемы уже находятся в салоне, но разъемы у них могут оказаться нестандартными. Поэтому лучше заранее приобрести переходники, чтобы не отрезать штатные разъемы, т.к. это может отразиться на гарантийном обслуживании автомобиля.

Эта последовательность простых действий позволит установить динамики с хорошим звучанием быстро и без затрат на монтаж посторонними специалистами

Действовать нужно осторожно, не спеша, чтобы не повредить обшивку и пластик в салоне

Скачать прошивки

Версии прошивок ПО ММС

Версия прошивки	Сборка	Примечание
27.0.0.4106
27.0.0.4110
27.0.0.4111
27.0.0.4112
27.0.0.4113
27.0.0.4114	Заводская
27.0.0.4114

Версии прошивок CAN

Прошивка CAN — это прошивка контроллера, который подключен с одной стороны к CAN-шине, с другой к COM порту главного процессора ММС. Прошивка CAN независима от прошивки ММС.
