Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

АМТ для LADA Granta. Особенности конструкции

Автомобили семейства ЛАДА Гранта (седан, лифтбек) получили уже апробированную АМТ, которая устанавливается на LADA Priora начиная с сентября 2014 года. Она разработана инженерами ОАО «АВТОВАЗ» совместно со специалистами немецкого концерна ZF Friedrichshafen AG, которое является автором и владельцем многих современных технологий и инновационных решений в области систем привода.

За основу взята конструкция базовой механической КПП 2181 (модернизация КПП 2180), на которую были установлены:

1. 1. Электромеханические актуаторы, управляющие переключением передач и работой сцепления;
2. 2. Датчик оборотов первичного вала;
3. 3. Контроллер управления.

Коробка передач 2180 и электронный блок управления

Кроме того из коробки переключения передач были полностью удалены:

1. 1. Привод сцепления;
2. 2. Внутренний механизм переключения;
3. 3. Тросовый привод переключения передач.

В салоне автомобиля была демонтирована педаль сцепления, а вместо механического (тросового) привода переключения передач установлен селектор с электронным управлением.

Кроме оригинальных конструктивных решений, специально для АМТ была осуществлена разработка современного программного обеспечения, с помощью которого осуществляется управление трансмиссией автомобиля.

Все эти изменения, совместно с электронным контроллером управления мотором и бортовой сетью электропитания, позволили полностью автоматизировать процессы управления работой сцепления и переключения передач, а также обеспечить высокую функциональность АМТ.

«лада-калина» автомат: тест-драйв

Ощущения водителя при эксплуатации данного авто будут во многом зависеть от того, с какой машины человек пересаживается. Если это ВАЗовская «механика» – будут позитивные эмоции только от того, что ему не нужно будет дергать рычаг переключения. Кроме того, его не будет нервировать повизгивание шестеренок, которое на «автомате» меньше в силу оптимизированных роботом процессов.

Новая Лада: «Лада-Гранта» не заводится: возможные причины и способы решения

Не смутит водителя и отсутствие позиций «паркинг» и «драйв». Авто , алгоритм включения двигателя несложный. Несмотря на отсутствие противоотката, особых проблем это не представит, поскольку на отечественной «механике» его также нет. Зато пользователю, который привык к иностранной машине с классической АКПП, все эти моменты особой радости не принесут.

Лада Гранта АМТ — отзыв

Сегодня хочу поделиться своим отзывом после тест-драйва Лада Гранта с АМТ – роботизированной коробкой передач.

АМТ – это автоматизированная трансмиссия, одно из последних новшеств АВТОВАЗа. За этой аббревиатурой скрывается обыкновенная роботизированная коробка передач, которую с успехом применяют многие производители. В отличие от современных трансмиссий типа DSG или PowerShift, в АМТ от АВТОВАЗа всего одно сцепление, а не два. Это простое и дешевое решение, популярное в бюджетном сегменте. «Роботы» с одним сцеплением устанавливались на некоторых моделях Peugeot, Renault, Toyota и др.

Чем же отличается Лада Гранта АМТ от обычной Гранты? Внешне – ничем. В салоне – наличием селектора АМТ вместо привычного рычага КПП, а также отсутствием педали сцепления.

Под капотом Лада Гранта АМТ находится обычная пятиступенчатая механическая коробка передач ВАЗ-2180. Она отличается лишь отсутствием традиционного привода выключения сцепления и механизма выбора передач. Вместо них установлены электроприводы немецкой фирмы ZF, которые выполняют работу водителя по выключению/включению сцепления и переключению передач. Также дополнительно установлены датчик оборотов первичного вала КПП и отдельный электронный блок управления коробкой передач.

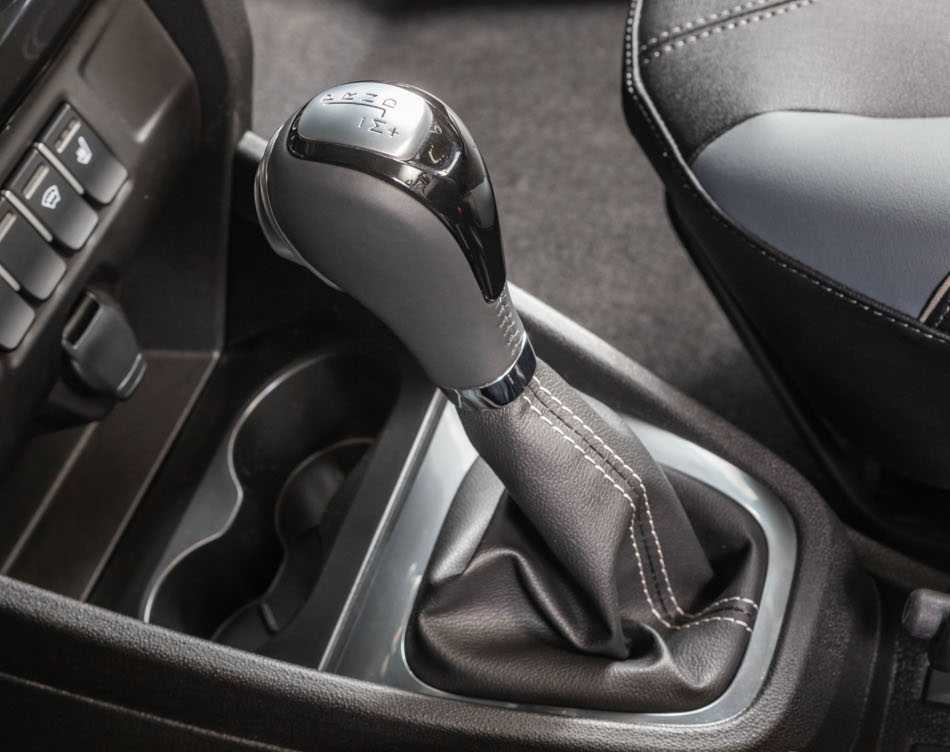

На этом хватит теории, пора отправляться за руль. У селектора КПП есть режим нейтрали, движения вперед, движения назад, а также ручной режим. В отличие от традиционного автомата, в АМТ нет режима «Паркинг», автомобиль на стоянке нужно оставлять на нейтралке либо глушить при включенной передаче. Это один из минусов Лады Гранта с АМТ – зимой после мойки автомобиль, чтобы избежать примерзания колодок, придется оставить с включенной передачей и без ручного тормоза, что не позволит воспользоваться автозапуском двигателя.

Еще один минус АМТ на Лада Гранта – маневрирование на парковке. Дело в том, что при отпускании тормоза автомобиль не начинает ехать, как на классическом автомате. Чтобы автомобиль тронулся, нужно добавить оборотов педалью газа. Иногда это вызывает толчки при маневрировании передним и задним ходом на парковке – нужно привыкать.

Теперь об особенностях управления Лада Гранта с АМТ. Включив режим движения вперед, нужно плавно нажать на газ, чтобы автомобиль поехал. В движении переключение передач происходит не очень быстро, есть секундная пауза. Однако, если в момент переключения приотпускать педаль газа, переключение происходит плавно и быстро. То есть, тут нельзя просто тупо жать на газ и разгоняться, как на обычном автомате. В таком режиме «робот» переключается с ощутимыми рывками и задержками. Впрочем, к этому быстро привыкаешь и интуитивно начинаешь отпускать педаль газа в момент переключения.

Зато, если нажать на газ резко и до пола, АМТ держит выбранную передачу практически до красной зоны тахометра, что удобно при обгоне на трассе.

Для особо искушенных тут есть режим ручного переключения. Переведя селектор в ручной режим, передачи выбирает сам водитель. При этом, на выбранной передаче двигатель крутится почти до отсечки, пока водитель не включит повышающую передачу. А вот переключение на пониженные передачи при торможении АМТ выполняет самостоятельно, что не дает двигателю заглохнуть и позволяет тормозить двигателем, экономя топливо. Один минус – управление ручным режимом тут не как у других машин, а с точностью наоборот – движением рычага вперед включается повышенная передача, назад – пониженная. Опять-таки, требует привыкания.

Но в целом, Лада Гранта с АМТ ведет себя на дороге гораздо более комфортно и динамично, чет тот же Renault Sandero с «роботом» Easy’R. Возможно, сказывается разница в двигателе – на Ладе установлен топовый мотор мощностью 106 л.с., на Renault – самый слабый из доступных мотор. Также, возможно разница в настройках «мозгов» трансмиссии.

Самый главный же плюс «робота» — это цена. К примеру, на Гранте доплата за АМТ в два раза меньше, чем за 4-ступенчатый автомат фирмы Jatco. При этом, водитель, по сути, получает две коробки передач в одной – хочешь, катайся на автомате, хочешь — щелкай передачи вручную.

Достоинства и недостатки АМТ

Среди многочисленных достоинств «робота» можно выделить:

Расход топлива на автомобиле с установленным роботом зависит от манеры вождения и составляет в смешанном режиме 6…6,5 л/100 км, что позволяет экономить до 30% топлива по сравнению с седаном или лифтбеком ЛАДА Гранта АВТОМАТ и до 10% по сравнению с автомобилями, оснащенными обычной «механикой».

В основе АМТ лежит механическая коробка переключения передач, которая в значительно меньшей степени подвержена поломкам, чем АКПП. Кроме того оптимальные режимы работы робота определяются электроникой (отсутствует «человеческий фактор»), что значительно увеличивает ресурс двигателя. Ремонт АМТ практически не отличается от ремонта механической КПП. Кроме того он значительно проще и дешевле, чем АКПП.

1. 3. Простота конструкции и неприхотливость при эксплуатации.

Электромеханические элементы конструкции не нуждаются в обслуживании и регулировке при эксплуатации. Все разъемы и электронные компоненты надежно защищены от попадания пыли и грязи. Робот адаптирован к сложным условиям эксплуатации и обеспечивает работоспособность при воздействии температур, находящихся в диапазоне -40…+50 градусов Цельсия.

Отсутствует механическая связь селектора с КПП, поэтому вибрация рукоятки переключения режимов отсутствует.

LADA Granta на роботе

Существующие недостатки АМТ:

1. Начиная движение, LADA Granta с АМТ может немного откатываться назад.
2. В отличие от АКПП робот не может переключать передачи без потери тягового момента. Это приводит к едва заметным рывкам во время переключения передач.

Автоматическая коробка Jatco JF414E

Сначала разберемся с маркировкой модели, так как каждая буква и цифра в кодировке имеет определенное значение, А именно:

• первая буква вполне объяснимо указывает на название агрегата Jatco, что в свою очередь служит аббревиатурой английской транскрипции фразы по поводу японского предприятия автоматических трансмиссий;
• то, что коробка переднеприводная обозначает буква F;
• на число режимов указывает 4;
• номером модификации коробки является цифра 14;
• а E – говорит о том, что Jatco обладает электронным управлением.

Jatco относится к классу мини-коробок поперечного расположения и в свое время из-за особенностей ее конструкции разработчикам Лада Гранты пришлось смириться с тем, что параметр клиренса модели уменьшился до 140 мм  (а с МКПП было 160). Иначе говоря, подтверждая целевое назначение лифтбека, как преимущественно городского автомобиля.

Тем более, что автоматическая Гранта ФЛ набирает скорость настолько споро, что обеспечивает довольно приличный разгон, как раз для городского режима движения. Но в этом заслуга не только автомата, но и приемистого ВАЗовского 1.6 литрового движка.

Что касается теперешней резвости этой коробки, то тут целая история взаимоотношений японского завода с производителями из Тольятти. Дело в том, что многие заводские настройки Jatco делали этот агрегат чересчур нерасторопным для, скажем так, городской динамики езды.

Но чтобы сделать перешивку настроек, нашим инженером пришлось поставить магарыч обратиться за помощью к австрийцам, которые мигом адаптировали АКПП, во-первых, с ВАЗовским мотором и, во-вторых, убрали всякие барьеры по поводу медленного переключения режимов.

Результат сотрудничества с австрийцами, как говорят в таких случаях, превзошел ранее намеченные результаты, а именно российские потребители стали голосовать за автоматические Гранты рублем.

В доковидное время дилеры АвтоВАЗа продавали до полсотни тысяч моделей, оснащенных АКПП. Намного больше, чем дилерские центры продавали (с 2015-го) тольяттинских автомобилей, которые шли с АМТ или попросту с коробками-роботами.

АМТ коробка передач — что это

AMT — Automated Manual Transmission – автоматизированная механическая трансмиссия. Автолюбители такую коробку называют роботизированной или, попросту, робот.

Это надёжная, известная с самого зарождения автомобилестроения, механическая коробка передач, но с автоматическим переключением. Проще говоря, если вас спросят, «АМТ коробка передач, что это?», смело отвечайте: «Это смесь механики и автомата».

То есть, коробка механическая, но выжимает сцепление и переключает скорости, основываясь на своих расчётах, компьютер.

Он берёт данные от разных систем автомобиля, анализирует скорость, показания ABS и т.д., а затем, при помощи устройств, передающих усилие – актуаторов или, ещё их называют сервоприводами, переключает передачи.

В коробках АМТ актуаторы бывают электрические и гидравлические.

Электрический робот с одинарным сцеплением – самый распространённый, он дешевле, но время его реакции – дольше.

Такие коробки ставят на бюджетные автомобили. И именно они вызывают недовольство автолюбителей и скептическое отношение к АМТ.

Дело в том, что при разгоне автомобиля могут чувствоваться «зависания» при переключении передач и даже снижение скорости в самый неподходящий момент (например, при перестроении или обгоне).

Сцепление двигателя с колёсами может отсутствовать до двух секунд, что ухудшает управляемость автомобиля и раздражает любителей быстрой и резкой езды.

Тем не менее, это хороший вариант для тех, кто любит плавное и размеренное движение.

Гидравлический робот (ещё его называют электрогидравлический) стоит дороже, его ставят на автомобили премиум-сегмента и на спортивные модели.

В гидравлическом используется цилиндр, который толкают электромагнитные клапаны.

В такую коробку заливается специальная жидкость, которая позволяет снизить время задумчивости до 0,05 секунд.

С 2003 года концерны Audi и Valkswagen стали ставить на свои серийные автомобили роботов с двойным сцеплением.

Сама технология была придумана ещё в 80-е годы прошлого века. У коробки сразу два вала: один – для чётных передач, второй – для нечётных.

Включение следующей передачи на соседнем вале происходит заранее, но до нужного момента она разомкнута. Когда электроника решает, что пора переключаться, одновременно размыкается один вал и подключается другой.

Такое переключение передач называется преселективным. Благодаря ему машина получает очень плавный ход, переключение водителю незаметно.

Например, на фольксваген гольф оно происходит всего за 8 миллисекунд. Если вы видите аббревиатуру DCT (Dual Clatch Transmission), то это робот с двойным сцеплением.

Также в простонародье он может обозначаться сокращением DSG, по названию коробки концерна Фольксваген, но быть изготовленным другой фирмой (по аналогии в русском языке появились слова ксерокс, памперс и т.д.)

Коробка передач АМТ

Когда речь заходит о плюсах и минусах АМТ, сразу стоит вспомнить, коробка передач АМТ, что такое?

Это совмещение надёжности и дешевизны механической коробки передач с удобством автоматической.

Отсюда можно понять, что она совмещает в себе плюсы и минусы обоих типов трансмиссий.

Плюсы:

• Не нужно выжимать сцепление и двигать рычаг переключения передач, это сделает компьютер. Особо актуально в условиях городских пробок.
• Дешевле, чем автоматическая коробка передач, но педали всё равно две. Это даёт удобство автомата при цене, приближающейся к механике.
• Более надёжна и легка в ремонте, чем АКПП, потому что коробка, по факту, механическая.
• У многих моделей при необходимости можно переключать передачи в ручную.
• Расход топлива ниже, чем у автомобилей с АКПП и МКПП. У АКПП сам принцип работы подразумевает больший расход, а в МКПП играет роль водитель своей манерой езды и несвоевременным переключением.
• Коробка передач АМТ меньше массой, чем АКПП. Она подходит для малолитражных автомобилей.
• Срок службы робота с двойным сцеплением больше, чем у МКПП.
• Требуется меньше масла в коробку.

Минусы:

• При разгоне время между переключением передач может занимать около двух секунд. Это касается АМТ с электрическим актуатором и одним сцеплением. Такое «зависание» может быть неприятным при обгоне на трассе, а также ухудшает управляемость автомобиля в момент переключения.
• АМТ с гидравлическим актуатором даёт большую нагрузку на двигатель, что значительно увеличивает расход топлива.
• В отличие от автоматической коробки, робот не умеет подстраиваться под стиль езды водителя, поэтому приспосабливаться к коробке придётся вам.
• Преселективная коробка передач дороже своих собратьев и сложно ремонтируется при поломках.
• При долгом подъёме может перегреться сцепление, тогда оно размыкается и приходится переходить на ручное переключение передачи.

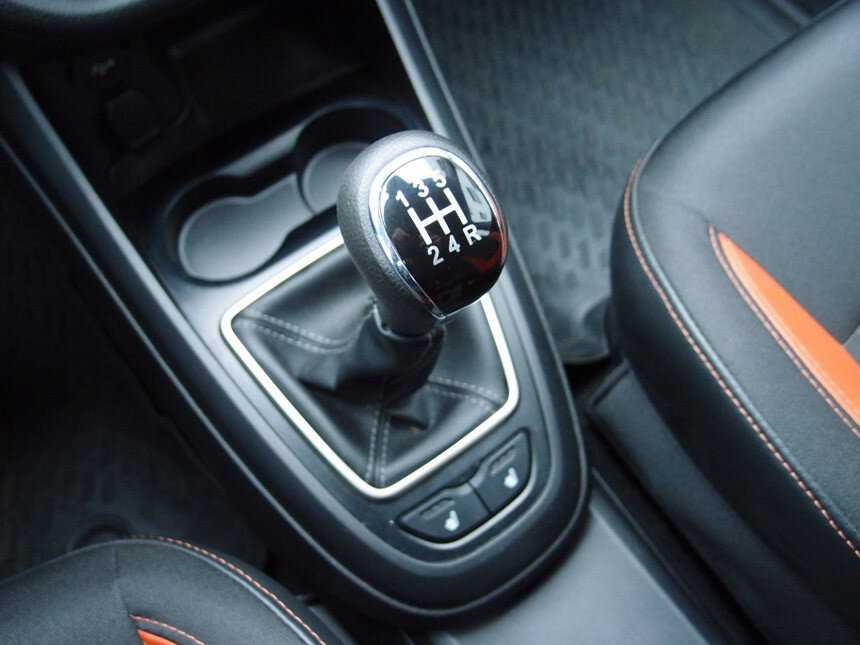

Характеристика МКПП Лада Гранта

В наследство от Лады Калины достались две проблемы:

• незначительная вибрация при работе;
• сопротивление при активации пятой передачи.

В 2011 году изготовитель несколько доработал штатную КПП, заменив ее механикой с тросовым переключателем.

Новая трансмиссия надежнее прежней, с улучшенным качеством переключения. Устаревшие тяги заменены тросами. Установка синхронизаторов нового типа способствовала снижению усилия при активации первой, второй передачи.

Модуль выбора (переключения) передачи переместили вверх МКПП, снизив негативное воздействие температурного режима на шарниры. Модернизация магистрали каналов подачи масла способствовала уменьшению объема жидкости, необходимого для заливки.

Например, в устаревшую модель с металлическими тягами следовало заправлять 3.35 литра масла, модернизированный вариант с тросовым приводом — всего 2.25 литра.

Новая модификация механической КПП (2181) получила блокировку для контроля активации задней передачи. Также изменили положение передачи «R», активировать заднюю стало удобней. Ранее приходилось постоянно выворачивать локтем, что неудобно с точки зрения физиологии.

Общий коэффициент усилия при активации передач снизился на 11%. МКПП 2181 устанавливается в версии Лада Гранта «Стандарт». В то время как «Норма» и «Люкс» оснащены АКПП.

Ремонтопригодность автомобиля

Главное преимущество Лада Гранта автомат заключается в том, что она производится в России. Значит, есть доступ к дешевым запчастям. Практически многие агрегаты Гранты унифицированы с другими родственными автомобилями, в частности, с Калиной. Все комплектующие можно найти практически в любом магазине либо автосервисе.

Существует категория определенных автолюбителей, которые не могут считать транспортное средство пригодным для эксплуатации, пока что-нибудь сами в нем не усовершенствуют. Именно для них Лада Гранта будет находкой. Этот автомобиль можно совершенствовать практически до бесконечности. Сколько же недостатков у этого автомобиля? В целом, их не так уж и много.

1. Нет датчика, указывающего температуру двигателя на приборной доске. Он заменен на лампочку, загорающуюся при температуре двигателя в пределах 115 °С.
2. В некоторых автомобилях отмечается запотевание фар и стекол. Это может свидетельствовать о закупорке специальных вентиляционных каналов.
3. Часто в моторном отсеке встречаются перетянутые резиновые или пластиковые патрубки, которые через некоторое время трескаются в местах, где они крепятся хомутами.
4. Совершенно не защищена крышка бензобака. Ее можно открыть простым движением пальца.
5. Как и в предыдущих моделях, в автомобиле для отделки применяется довольно жесткий и дешевый пластик.
6. Автомобиль Лада Гранта оборудован гидрокорректором фар, поэтому их корректировку нужно выполнять механическим путем. На предыдущих моделях (Калина) стоял электрический корректор.
7. В салоне отсутствуют ручки над дверными проемами.

Немного истории

Отечественные машины с автоматом — это не такая новинка, как могут подумать неискушенные потребители. Разработка таких авто началась еще в 40-х годах прошлого века. Первым советским автомобилем с автоматической трансмиссией стал лимузин представительского класса – ЗИМ-111, выпущенный в 1958 году. Еще одной «люксовой» машиной с такой же трансмиссией была «Чайка» (ГАЗ-13).

Со временем эстафету переняла более современная «Волга» — ГАЗ-3102. Она сходила с конвейера на протяжении 27 лет. С 2008 по 2010 год в России было выпущено 9000 машин модели «Сайбер» (Volga Siber).

Пытались не отставать от ГАЗов и «Москвичи» с «Жигулями». Правда, у первых дело ограничилось только двумя прототипами 3-3-5 и 3-3-6. Машины были собраны в конце 70-х годов. А вот ВАЗовцы умудрились в конце 80-х выпустить экспортную модель 2103 — Lada 1500S Automatic. Кроме того, АКПП устанавливалась и на экспортных вариантах «копеек», «пятерок», «шестерок» и «семерок».

Вибрация

Начнем с самой распространенной проблемы, с которой сталкиваются люди, покупая автомобиль с этой трансмиссией. Это вибрация, с которой много владельцев обращаются по гарантии. Она чаще встречается на холостом ходу, когда машина стоит на парковке. Чувствуется, что все неприятно дрожит.

Проблема в том, что коробка автомат по весу больше, чем механическая КПП. Поэтому опоры (резиновые подушки), которые держат коробку, имеют свои номера. Для механики один тип, на автомат – другой. Какие ставят с завода – непонятно, но факт в том, что у многих владельцев чувствуется вибрация на кузов. Она связана с проседанием подушек.

Это заметно только на парковке, в движении не чувствуется, так как нагрузка распределяется иначе. Можно обратиться по гарантии, поменяют подушку, учитывая пробег. Есть некоторые ограничения на замену опоры АКПП по гарантии. Поэтому, если на вашей Ладе Гранте вибрация, смело обращайтесь к официальному дилеру.

Если случай окажется по пробегу гарантийным, то подушку заменят. Если нет, заказывайте и ставьте опору именно для автоматической коробки. Она должна быть усиленная, прочность ее намного выше, по сравнению с опорой для механической КПП.

Основные преимущества и недостатки АМТ коробки передач

На Лада Гранта/Калина 2 устанавливается автомат Jatco, эта коробка уже более двух десятилетий устанавливается на Nissan и за это время хорошо зарекомендовала себя. Отзывы владельцев Лада Гранта с АКПП говорят о том, что автомат переключает передачи плавно, вовремя и аккуратно. Излишней задумчивости нет, а резкие разгоны и торможения не сбивают ее с толку.

К недостаткам автомата можно отнести большой расход топлива, особенно в городской черте, а также весьма дорогостоящий ремонт.

«Робот» устанавливается на более широкую линейку автомобилей Лада (Гранта, Калина, Приора, Веста и XRAY) и имеет ряд особенностей при эксплуатации. По информации АвтоВАЗа роботизированная коробка передач выделяется простотой, надежностью и экономичностью. Кроме этого робот прост в обслуживании, а его стоимость ремонта практически ничем не отличается от ремонта МКПП. Расход топлива соответствует показателям механической коробки.

Обе трансмиссии упрощают управление автомобилем, благодаря чему существенно уменьшается утомляемость водителя, особенно в пробках. А какую трансмиссию для автомобилей Лада порекомендуете вы? Напомним, тросовая «механика» знаменита своим воем.

Ключевые слова: коробка передач лада гранта | коробка передач лада калина | коробка передач лада веста | коробка передач лада приора | коробка передач lada xray | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Как все автомобильные агрегаты, коробка робот является сложной системой, обладающей определенными техническими и эксплуатационными характеристиками. На основании полезных свойств, можно выделить множество достоинств данных механизмов:

• высокая надежность механической части коробки;
• длительный ресурс, неприхотливость;
• благодаря фрикционному сцеплению, существенно уменьшены потери мощности, расход топлива;
• потребность в меньшем количестве трансмиссионного масла, по сравнению с коробкой автомат (для АМТ требуется не более 4 литров, для АКПП – 8 соответственно)
• доступность ремонтных работ, основанных на механике;
• возможность управления в полуавтоматическом режиме, что позволяет оператору участвовать в работе системы при возникновении сложностей на дороге (бездорожье, городские пробки, светофоры, преодоление подъемов, крутых спусков и пр.).

Коробки роботы пользуются большой популярностью среди автолюбителей, благодаря своим лучшим качествам. Конструкторы постоянно совершенствуют и улучшают их технические характеристики. Однако, без некоторых недостатков и здесь не обошлось:

1. Процессоры таких машин не поддаются перепрошивке, нет возможности задать иной алгоритм управления для повышения динамики авто.
2. Занижена скорость изменения передачи.
3. Частые пробуксовки сцепления.
4. Перегрев трансмиссии на малых оборотах (при подъеме на гору, стоянии в городских пробках).
5. При переключении скоростей в автоматическом режиме наблюдаются резкие рывки.

Трансмиссия автомобиля, оснащенного AMT коробкой передач, относится к механическому типу. Управление скоростями здесь осуществляется, благодаря электрическому блоку управления. ЭБУ реагирует на импульсы датчиков и переключает передачи.

Основной плюс авто с коробкой робот – это уникальное сочетание удобства автомата и надежности механики. Трансмиссия АМТ характеризуется высокой экономичностью, т. к. при ее эксплуатации отмечен пониженный расход топлива.

Если сравнивать авто с АКПП и АМТ с одинаковой комплектацией, последний вариант можно назвать дешевым аналогом.

Для того чтобы двигатель приводил в действие колеса с разным крутящим моментом, в конструкции автомобиля предусмотрена трансмиссия. Она может быть как механической, так и автоматической. В свою очередь, оба типа имеют несколько подвидов. Это не только DSG, но и АМТ коробка передач. Что это за трансмиссия? Как она работает? Ответы на все эти и другие вопросы – далее в нашей статье.
