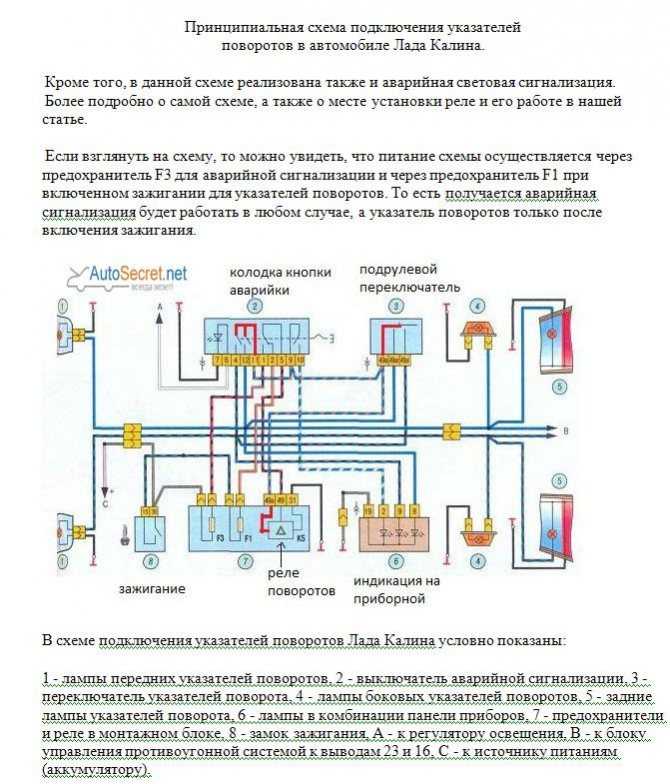

Как подключить новую панель приборов на лада приора и калина

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

1. Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
2. Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
3. Нажмите еще один раз. Система должна показать коды ошибок:

• (2) – Высокий уровень напряжения;
• (3) – Неисправность ДТ;
• (4) – Неисправность ДТОЖ;
• (5) – Неисправность ДТВ;
• (6) – Перегрев мотора;
• (7) – Низкий уровень масла;
• (8) – Неисправность тормозной системы;
• (9) – Разряд АКБ;
• Е – Ошибка «мозгов», EEPROM.

1. Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
2. Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
3. Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

Облицовка консоли панели приборов центральная LADA XRAY Lada 251637734R

Коврики панели приборов и консоли КПП лада Приора, белая окантовка, к-т 13 шт

Сопло вентиляции панели приборов Лада черное

Решетка Динамика Панели Приборов 2107

Приборная панель TRIKE NEW

Щиток панели приборов (высокая панель) 2108-099 21083-5325120

Органайзер на панель приборов центральный Lada XRAY

8202041380 RENAULT Консоль панели приборов (плас)

Провод приборной панели навигационный лада Гранта/Калина/Приора, Датсун

Панель приборов в сборе LADA XRAY Lada 681008256R

Консоль панели приборов (высокая панель) 2108-099 21083-5326011

Вставка в панель приборов «ВАЗ 1118 Калина (VDO)» (390*130) цвета в ассортименте (уп. 1 шт.) ARTRACING

Комбинация приборов Патриот дв.IVEСO

Накладка консоли панели приборов ВАЗ-2110

Приборная панель в сборе Honling QT-6

Панель приборная в сборе(спидом тахом)С500-3800100 New.500K

Декоративная накладка на панель приборов Chevrolet Cruze 1 2009-2020

Сопло вентиляции панели приборов Лада черный глянец

Сопло вентиляции панели приборов Лада серебристое

Приборная панель V1

4320-3805012-10-Щиток приборов правый урал авто

Сопло Панели Приборов Ваз-2110-2112 Центральное

Накладка панели приборов (щиток) 1118 Калина 1118-5325124

Панель приборов Композит виктория 1 для УАЗ Хантер

Комбинация приборов в сборе 2190 Гранта 2190-3801010-20

Козырек приборной панели Outlander G2 L 705007066

Облицовка панели приборов 3151-40-5325214

Облицовка консоли панели приборов центральная LADA XRAY Lada

Сопло вентиляции панели приборов с хромированным ободком Лада Гранта FL 2020

Комбинация приборов ВАЗ 2170 г.

Дефлектор панели приборов LADA Largus/Лада Ларгус Lada

Кольца в приборную панель BMW Хром

Комбинация приборов ВАЗ 21083,2109,21099 высокая панель 39.3801010

Приборная панель ГЭТ аналоговая

Компьютер бортовой ВАЗ 2170 Приора X1

Накладка декоративная на панель приборов 2110-12

Приборная панель Алтай 2000

Панель приборов Композит виктория 2 для УАЗ Хантер

Панель приборная Super Vision Mobis 94013J5440 для KIA Stinger 2020 —

Часы электрические 2170 Приора 21700-3804010-02

Кольцо сопла вентиляции панели приборов Лада черное

Приборная панель Seagull

Панель приборов land rover discovery iii и range rover sport 2005 — 2009, с навигационной системой : LR016801

Накладка на панель приборов черная

Коврики панели приборов и консоли КПП лада Приора, красная окантовка, к-т 13 шт

Панель приборов автомобиля Лада Приора представляет собой объединение всех элементов на контрольном щитке транспортного средства. Здесь установлены индикаторы и все приборы, необходимые для управления автомобилем. Ниже вы сможете узнать все о комбинации устройств, тюнинге приборной панели, а также ее замене.

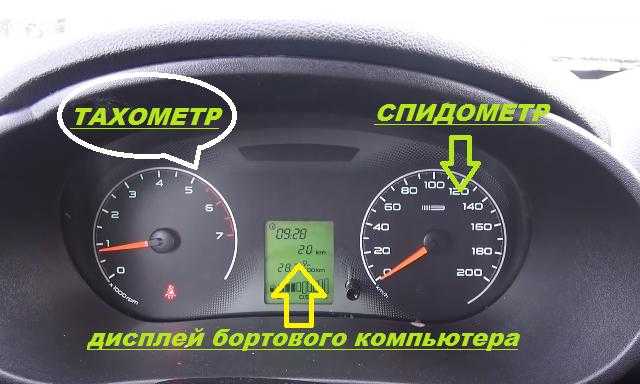

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

1. Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
2. Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
3. Диод, который сигнализирует включение левого поворотника.
4. Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
5. ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
6. Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
7. Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
8. Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
9. Лампочка указывает на включение правого поворотника.
10. Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
11. Спидометр. Показывает скорость, с которой авто передвигается.
12. ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
13. Переход на высшую передачу. Не применяется на этом авто.
14. Дальний свет. Говорит о том, что в авто включен дальний свет.
15. Противотуманки. Говорит о включенных задних противотуманках.
16. Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
17. Передние противотуманки. Говорит о включенных передних противотуманных фарах.
18. Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
19. Дисплей бортового компьютера.
20. Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
21. Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
22. Давление в шинах. Показывает на недостаточное давление в колесах.
23. Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
24. Непристегнутые ремни безопасности.
25. Неисправность мотора. Не используется на авто.
26. Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

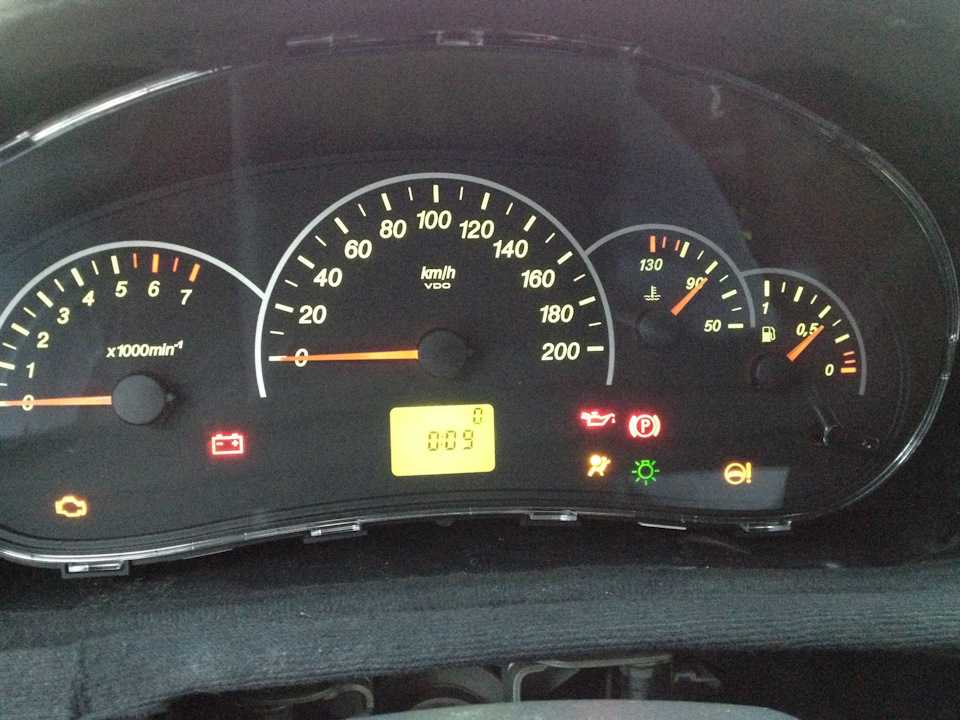

Зажигание включено, загораются индикаторы проверки

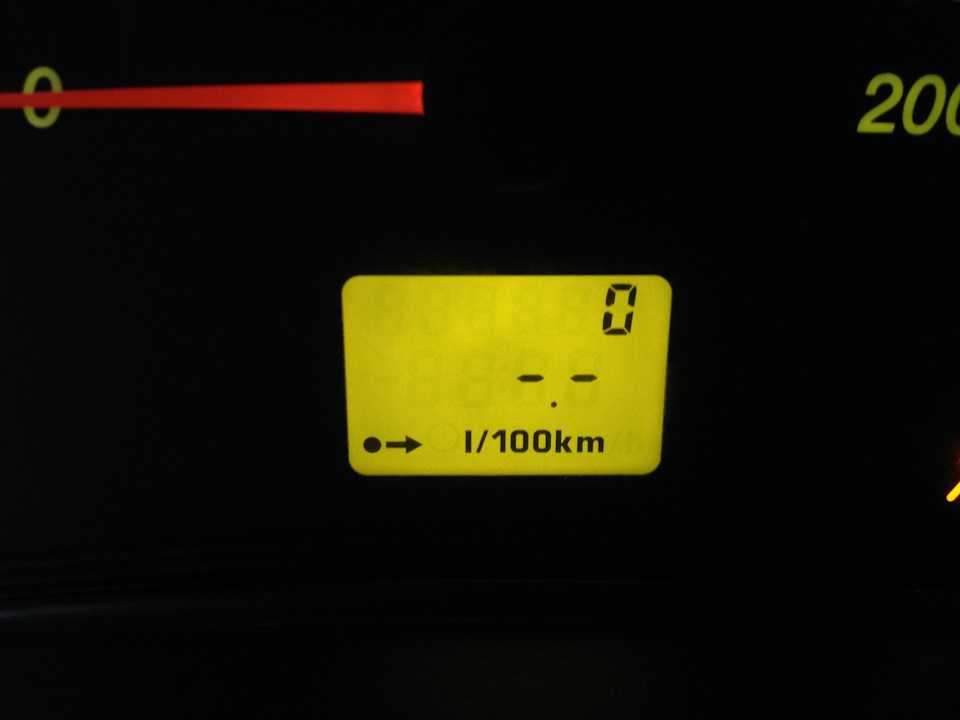

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

1. Текущее время или индикатор подсказки переключения передач.
2. Пробег авто.
3. Температура воздуха за бортом.
4. Уровень бензина в баке.

Что надо знать при поиске неисправностей систем, где применяется CAN-шина.

Основные неисправности шины можно разделить на два типа: механические и сбои связанные с электронной частью. Если неисправность связана с электроникой, то её можно найти только при наличие соответствующего оборудования или осциллографа. К механическим неисправностям можно отнести обрыв одного или обоих проводов, а так же нагрузочного сопротивления, замыкание на массу или между собой проводов шины. При проверке необходимо проверить сопротивление между проводами витой пары. Дело в том, что все оборудование имеет своё нагрузочного сопротивление, кроме того провода шины между собой так же соединяются нагрузочным сопротивлением. При этом надо учитывать, что шины системы комфорт находятся постоянно под напряжением, и при проверке необходимо снять клемму с аккумулятора. Сопротивление CAN-шины системы управления двигателем составляет примерно 50 – 70 Ом., а шина системы комфорт, информационно-командной систем может сильно отличаться в зависимости от подключённого оборудования и составлять примерно 2 – 4 кОм.

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

• высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
• долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

• указать Ф.И.О. получателя;
• Ваш почтовый адрес;
• Ваш номер телефона (контактный);
• Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

• стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
• стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
• стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
• стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Срок и стоимость доставки Отследить посылку Рассчитать доставку почтой

Если вы знаете, как разобрать панель, то можете полностью поменять подсветку

Тюнинг панели приборов на автомобиле Лада Приора на этом обычно не заканчивается, т. к. автолюбители желают получить более равномерное освещение, для которого нужна замена лампочек. Для этого по периметру панели наклеиваются куски светодиодной ленты, которые нужно соединить посредством тонких проводов и подключить к контактам штатной подсветки (плюс к плюсу, минус — к минусу).

Замена лампочек часто сопровождается и заменой зеленого светофильтра в дисплее, для этой цели его нужно разобрать и установить фильтр другого цвета или оставить белую подсветку.

Тюнинг приборов на Приору может быть эффектно дополнен путем нового способа подсветки стрелок. Для этого берутся CMD диоды красного цвета, по три для тахометра и спидометра и по два для шкал температуры двигателя и уровня топлива. Их нужно вплавить в оргстекло от панели приборов (можно с помощью паяльника) под основанием стрелок, а с обратной стороны припаять сопротивления (130 Ом для трех CMD и по 300 Ом для двух CMD).

Тюнинг центральной консоли часто сводится к тому, что водитель стремится устранить неприятное поскрипывание. Для этого требуется снять облицовку консоли, обклеить маделином или пенополиуретановым утеплителем края облицовки, места соприкосновения с панелью, края облицовки области под и над управлением печкой. Не лишней будет и оклейка кармашка, т. к. он станет чуть тяжелее, и не будет дребезжать.

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

1. Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
2. Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
3. Нажмите еще один раз. Система должна показать коды ошибок:

• (2) – Высокий уровень напряжения;
• (3) – Неисправность ДТ;
• (4) – Неисправность ДТОЖ;
• (5) – Неисправность ДТВ;
• (6) – Перегрев мотора;
• (7) – Низкий уровень масла;
• (8) – Неисправность тормозной системы;
• (9) – Разряд АКБ;
• Е – Ошибка «мозгов», EEPROM.

1. Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
2. Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
3. Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

Горит восклицательный знак – что делать?

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.
Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил

Соблюдайте повышенную осторожность, если лампа горит во время движения.
Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

Если загорелся красный треугольник во время работы двигателя, то вам следует провести диагностику распределителя тормозных сил

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

Lada Priora sedan 2170 Nothing More › Logbook › 50 Замена Приборной Панели Приора Ваз-2170 (АП на VDO)

При замене руля столкнулся с тем, что ПБ не подключена и осознал спустя 5 лет эксплуатации, что ездил нерабочей подушкой и при этом не обращал внимания, потому что с покупки не горел индикатор неисправности НПБ, от слова вообще.И я думал, что так и должно быть (и об этом позже в следующей записи).А здесь о том, что я разобрал приборную панель, чтобы выяснить, что не так с лампочкой или всё так.И что увидел.

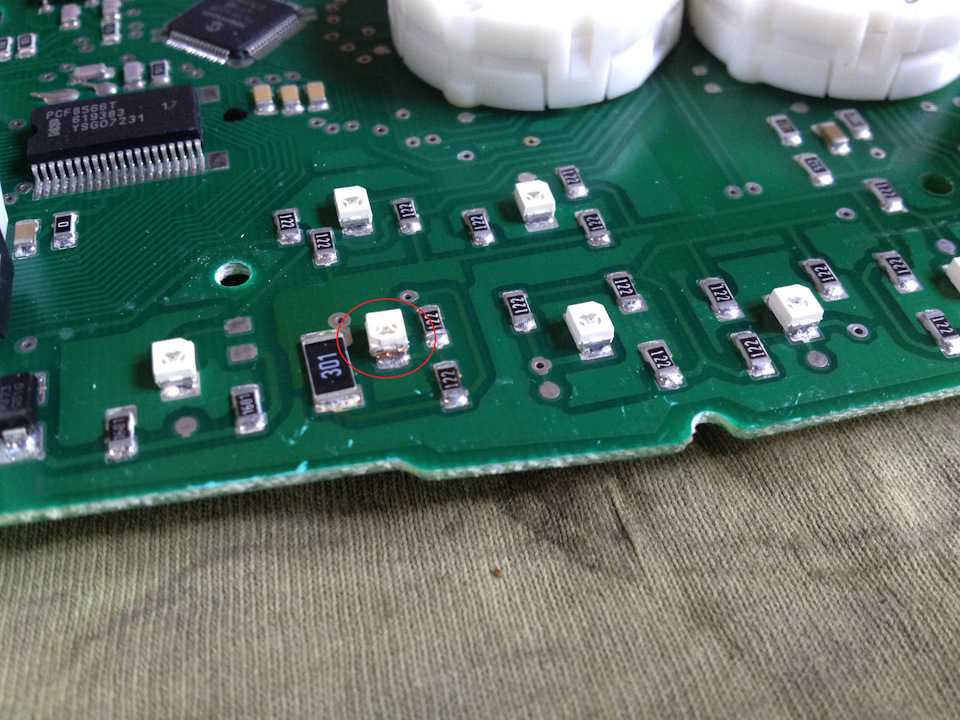

Ну что делать, диод припаяли, панель собрали, ну и естественно лампочка загорелась и горела перманентно.Этого я и ждал, так и должно быть, дальше искать проблемы с ПБ.Но проездив два дня я увидел, что перегорела или потеряла контакт лампочка подсветки приборки, думаю тьфу, проверю, поменяю.Залез, поменял, всё загорелось поставил на место и что вижу.Приборка вся подсвечивается, загораются лампочки, а моторы стрелок и БК не реагирует никак — БК не показывает, стрелки по нулям.Приехали.Путём тестов выяснилось, что всё живо на панели, кроме контроллера, отвечающего, как раз за БК и стрелки.

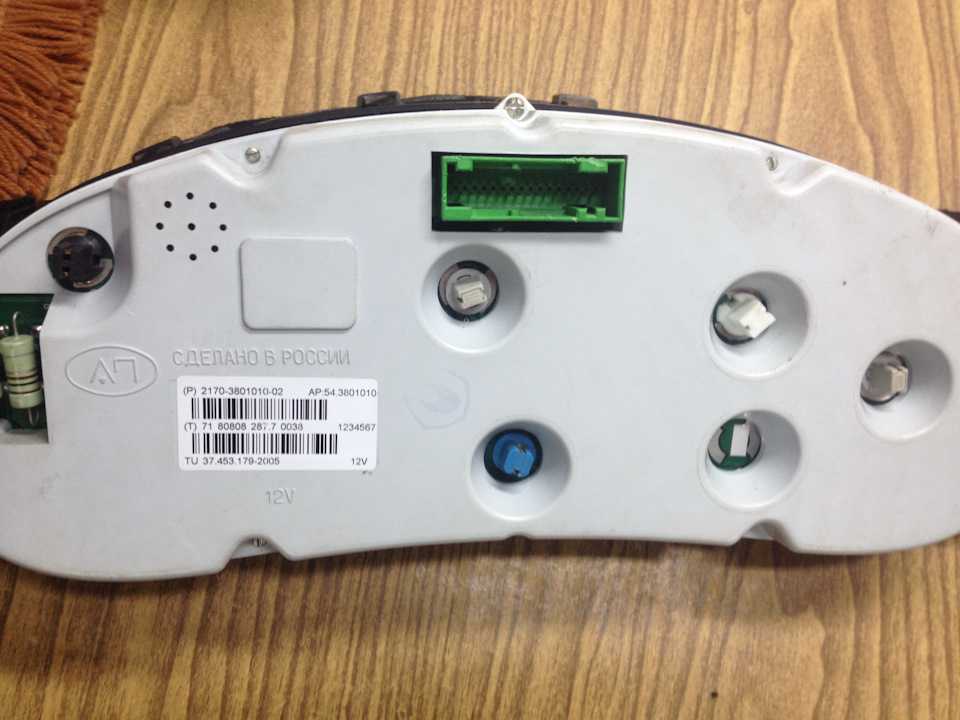

Стояла вот такая заводская приборка АП 2170-3801010-02 пробег на ней был 130750 км :

Ну чтож, ремонтировать её проблематично и поехал я покупать панель, в городе были любые штатные панели на приоры, кроме АП, ну и бог с ним, они похожи все VDO, Итэлма, АП, по минимальной цене избрал VDO за 4200 р.Разница между панелями есть и я их вкратце опишу, так как в интернете не нашёл кроме последних цифр в артикуле:Приборка VDO с номером 2170-3801010-00 производства г. Чистополь отличается от приборной панели АП 2170-3801010-02 следующим:

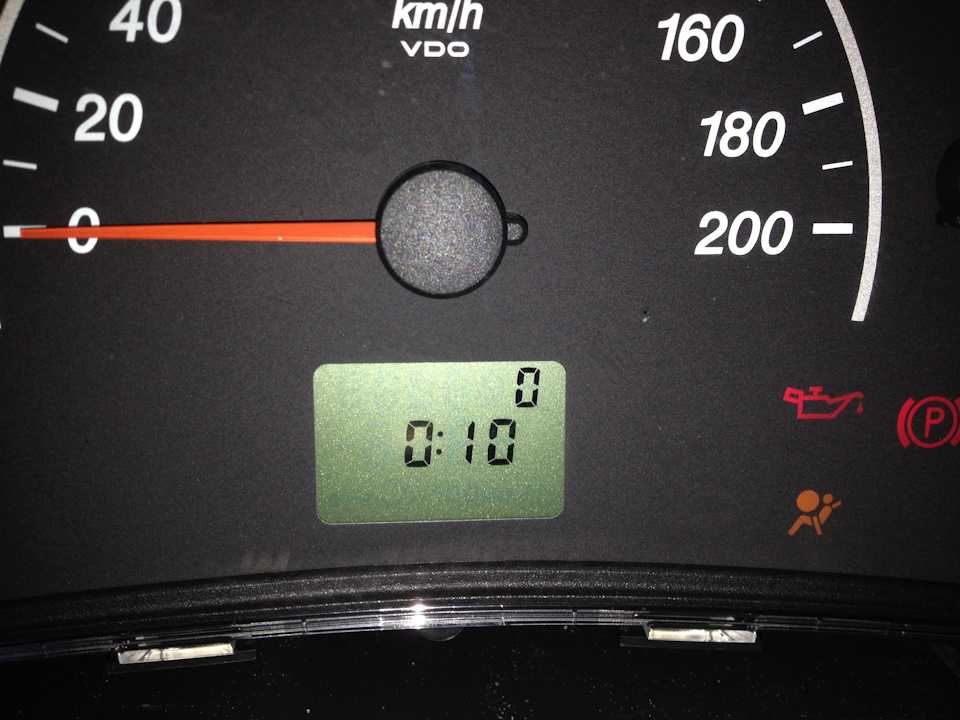

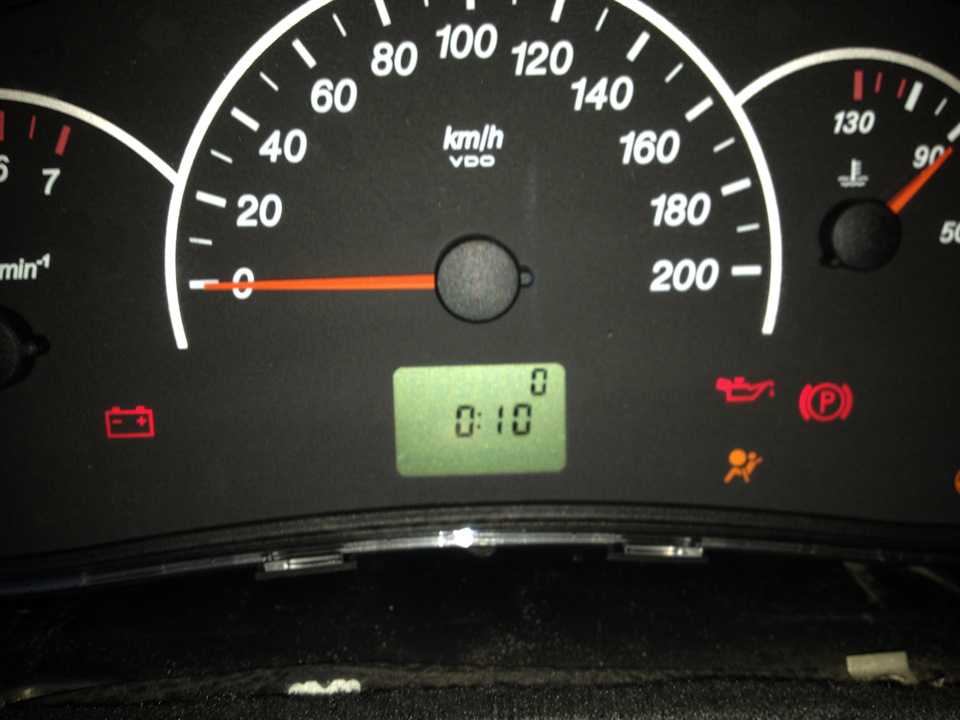

— Подсветка приборки VDO явно ярче и имеет более жёлто-зелёный оттенок против тёмно зелёного у АП— Информационные пиктограммы меньше размером, чем на приборке АП— Кнопка сброса пробега справа более информативная и напоминает именно кнопку, а не какой то рычаг с огромным люфтом, как на АП— Калибровка стрелок по точности отличается, но незначительно, в моём случае в меньшую сторону бензобак и в большую температура, что некретично, но об этом нужно знать и не пугаться изменившихся показаний, которые самые точные в БК— На дисплее БК размер нижнего шрифта отличается по жирности и размеру в большую сторону от АПешного.— На задней крышке нет окошечка в котором видны два резистора, на АП они видны (на фото есть выше)— Люфты корпуса явно меньше и приборка плотней, чем приборка АП, которая даже проклеена маделином похрустывала и поскрипывала корпусом.— Ну и из минусов для меня лично — стрелки приборки при выключении зажигания на VDO мгновенно падают на 0,а на АП они плавно опускались, как на некоторых иномарках.Не критично, но в стоке именно так.

Приборка теперь имеет пробег 0 км (было 130750 км), пишу, чтобы помнить, лампочка неисправности ПБ также исправно функционирует, как и все остальные.Вообще приборка ничем не примечательна, но свежий лицевой пластик и более яркий дисплей порадовали меня.Есть вопросы — задавайте.

Сиденья Lada Priora

Передние сиденья снабжены подголовниками и оснащены механизмами перемещения сиденья в продольном направлении и изменения наклона спинки. Для регулировки положения переднего сиденья в продольном направлении тянем вверх рычаг фиксатора, расположенный под сиденьем.

Удерживая рычаг, сдвигаем сиденье вперед или назад, отпускаем рычаг и убеждаемся в надежной фиксации сиденья.

Для изменения наклона спинки сиденья вращаем рукоятку.

Запрещается регулировать положение водительского сиденья во время движения, что может привести к потере управления автомобилем. Подголовники всех сидений регулируются по высоте. Чтобы поднять или опустить подголовник переднего сиденья, тянем его вверх или опускаем до одного из четырех фиксированных положений.

Для снятия подголовника резким движением вверх выводим его стойки из отверстий в спинке сиденья. Для того чтобы отрегулировать положение подголовника заднего сиденья… нажимаем на фиксатор правой стойки подголовника и перемещаем подголовник в одно из двух фиксированных положений. Для снятия подголовника, нажав на фиксатор стойки, перемещаем подголовник вверх до выхода его стоек из отверстий в спинке сиденья.

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником. Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов

Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

За что отвечают лампы подсветки

Казалось бы, вопрос глупый. Естественно, за подсветку. Тем не менее немного отвлечемся от замены ламп и выясним, за освещение чего именно отвечают данные лампы. Взгляни на стандартную приборную панель (ПП) Лады Приора.

Панель Приоры

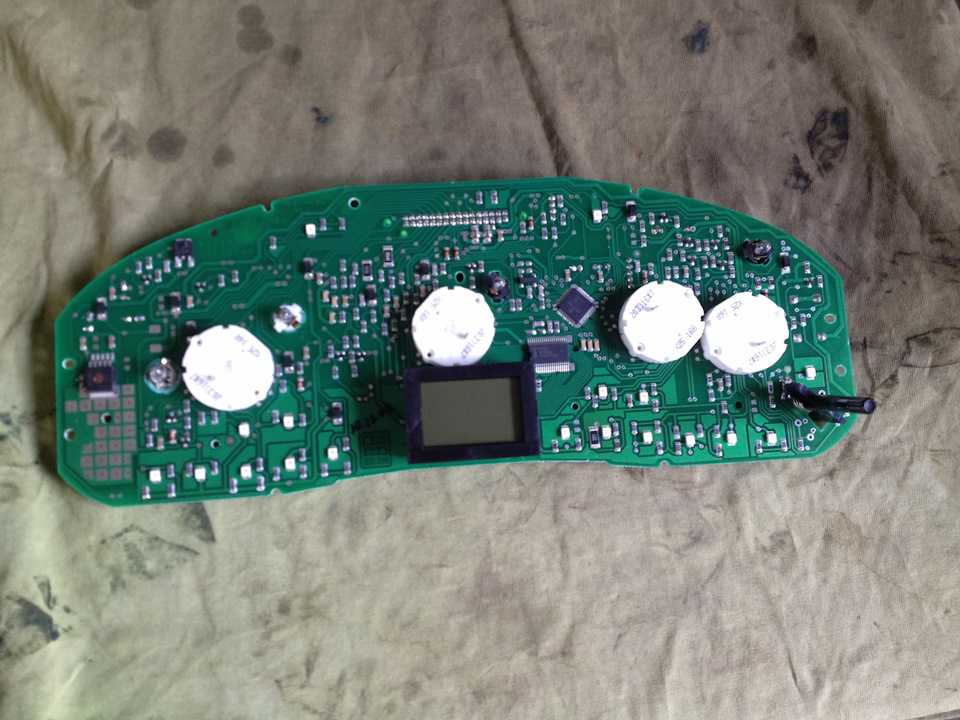

На ней имеется 4 прибора со стрелками (поз. 1, 5, 9, 10), ЖК-дисплей бортового компьютера 19 и множество вспомогательных световых индикаторов. Так вот, лампочки, о которых мы говорим и которые собираемся менять, отвечают за подсветку только стрелочных приборов и дисплея. Все остальное подсвечивается отдельными SMD светодиодами, расположенными на плате. На фото ниже некоторые из них я отметил красными стрелками. Черные стрелки указывают на места установки ламп подсветки приборов и дисплея.

Фрагмент электронной платы ПП автомобиля Приора

К чему я веду? К тому, что прежде чем разносить приборную панель своей Приоры, убедись, что замена ламп подсветки действительно необходима. Если, к примеру, у тебя не светятся индикаторы поворотников или аварийный датчик давления масла, то проблема совсем в другом, и решить ее сможет лишь квалифицированный электронщик, умеющий работать с электронными схемами и SMD компонентами.

Коды проблем с воздушной и топливными системами

Р0030 означает, что порвался кабель датчика, который отвечает за нагрев кислорода. Обрыв расположен до системы нейтрализации выхлопного газа. Если закоротило кабель того же датчика на массу, то возникает код Р0031. При обрыве цепи после нейтрализатора появится в конце кода цифра 6. Код Р0112 — слабая сигнальность датчика, который отвечает за температуру воздуха, если есть сильный сигнал, то появляется код Р0113.

Если есть проблемы со слабым сигналом дроссельной заслонки, то появляется код Р0122, а сильный — Р0123. Если неполадки с кислородным устройством, то появляется Р 0130 ошибка. При Р0133 ответ на смесь приходит медленно, при возникновении ошибки Р0134 устройство не работает.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

Расшифровка такая:

1. ЭУР
2. «аварийка»
3. Моторное масло
4. Ручник
5. Иммобилайзер
6. Подушки безопасности
7. Фары и габариты
8. Правый поворотник
9. Левый поворотник
10. Электронный блок управления
11. Датчик износа колодок
12. Ремни безопасности (датчик закрытия)
13. АБС
14. Кнопка «Reset»
15. Тормозная система, тормозная жидкость
16. АБС
17. Дальний свет фар
18. Освещение щитка торпеды
19. «Масса»
20. Тридцатая клемма
21. Пятнадцатая клемма
22. Расход топлива
23. Клавиша «Вперед»
24. Клавиша «назад»
25. Датчик температуры окружающего мира (минус)
26. Датчик температуры окружающего мира (плюс)
27. Уровень топлива
28. Датчики скорости
29. Температура охлаждающей жидкости
30. Одометр
31. Диагностика щитка (служебный)
32. Регулятор генератора

Блоки реле и предохранителей Приора

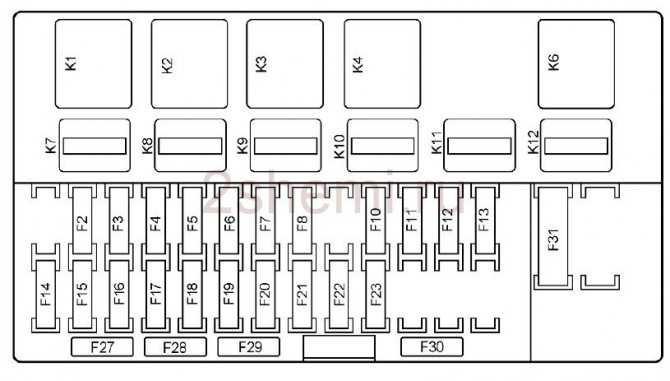

Расположение реле и предохранителей в монтажном блоке DELRHI 15493150

Расположение реле и предохранителей в монтажном блоке 1118-3722010-00

Реле Лада Приора — назначение

К1 Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением) К2 Реле включения обогрева заднего стекла К3 Реле включения стартера К4 Реле дополнительное К5 К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла К7 Реле включения дальнего света фар К8 Реле включения звукового сигнала К9 Реле включения звукового сигнала тревожной сигнализации К10 реле включения противотуманных фар К11 реле включения электрообогрева передних сидений фар

Предохранители Лада Приора — назначение

F1

РезервF2 (25 А) Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт «10» колодки XP2 Элемент обогрева заднего стеклаF3 (10 А) Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фарF4 (10 А) Левая фара, лампа дальнего светаF5 (10 А) Монтажный блок, реле включения звукового сигнала Звуковой сигналF6 (7,5 А) Левая фара, лампа ближнего светаF7 (7,5 А) Правая фара, лампа ближнего светаF8 (10 А) Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализацииF9 РезервF10 (10 А) Комбинация приборов, контакт «20» Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможенияF11 (20 А) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт «53а» Переключатель очистителей и омывателей, контакт «53ah» Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт «25»F12 (10 А) Комбинация приборов, контакт «21» Контроллер электропакета, контакт «9» колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14»F13 (15 А) ПрикуривательF14 (5 А) Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки X2F15 (5 А) Лампы габаритного света (правый борт) Плафон освещения вещевого ящикаF16 (10 А) Гидроагрегат, контакт «18»F17 (10 А) Противотуманная фара леваяF18 (10 А) Противотуманная фара праваяF19 (15 А) Выключатель обогрева сидений, контакт «1» Обогреватели передних сиденийF20 (10 А) Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол (датчик дождя), контакт «1»F21 (5 A) Переключатель световой сигнализации, контакт «30» Колода диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»F22 (20 A) Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)F23 (7,5 А) Блок управления стеклоочистителем и внешним освещением, контакт «20»F24-F30 РезервF31 (30 A) Контроллер электропакета, клемма «2» колодки X1 Контроллер электропакета, клемма «3» колодки X1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двериРезерв F32

Лада Приора Хэтчбек Турбо › Бортжурнал › Установка контроллера ламп дневного движения

Распиновка приборной панелиПодключение VDO на автомобиле «Приора» 1 Розово-белый К электроусилителю руля 2 Голубой с белым К контрольному сигнализатору аварийной сигнализации 3 Серо-голубой К датчику аварийного давления масла 4 Коричнево-голубой К выключателю стояночного тормоза 5 Желто-голубой К блоку управления иммобилизатора 6 Черный К блоку управления подушкой безопасности 7 Желтый К выключателю наружного освещения 8 Голубой К переключателю указателя поворота правому 9 Голубой с черным К переключателю указателя поворота левому 10 Бело-голубой К ЭБУ 11. К датчику износа тормозных колодок 12. К датчику ремней безопасности 13 Черный К блоку управления противобуксовочной системы 14 Красно-голубой Клавиша «RESET» на подрулевом переключателе 15 Розово-голубой К датчику уровня тормозной жидкости 16 Черный К ABS 17 Зеленый К выключателю дальнего света фар 18 Белый К регулятору освещения комбинации приборов 19 Коричневый Масса панели 20 Бело-красный Клемма «30» 21 Оранжевый Клемма «15» 22 Желто-красный К датчику расхода топлива 23 Оранжево-белый Клавиша МК «вперед» 24 Бело-черный Клавиша МК «назад» 25 Черно-белый Датчик наружной температуры (-) 26 Желто-зеленый Датчик наружной температуры (+) 27 Розовый Датчик уровня топлива 28 Серый Датчик скорости 29 Зелено-белый Датчик температуры ОЖ 30 Коричнево-красный Тахометр (низковольтный) 31. Служебный. Диагностика панели. 32 Коричнево-белый Клемма «L» реле-регулятора генератора

Здесь мы подключаем: 1) Контроль скорости белый провод подключаем к серому (28 контакт колодки приборной панели) 2) Зажигание желтый провод подключаем к оранжевому (21 контакт колодки приборной панели) 3) Габариты голубой провод подключаем к желтому (7 контакт колодки приборной панели)

Дальше нас интересует монтажный блок, слева под панелью, а именно К7 – реле срабатывания фар дальнего свечения.

Над монтажным блоком болтиком прикреплена масса.

Откручиваем винт с низу и достаем монтажный блок из панели, необходимое нам реле слева снизу.

1) Красный провод постоянный плюс подключаем к розовому идущему к реле дальнего света. 2) Зеленый провод в нашем случае к бело-зеленому проводу, идущего непосредственно через предохранители к лампам

Что мы в итоге имеем: 1) При автозапуске лампы не загораются. 2) Лампы загораются плавно, при начале движения. 3) При длительной стоянке фары сначала тускнеют на 50%, потом выключаются. 4) При включении габаритов, освещение переходит в обычный режим, ДХО выключается.

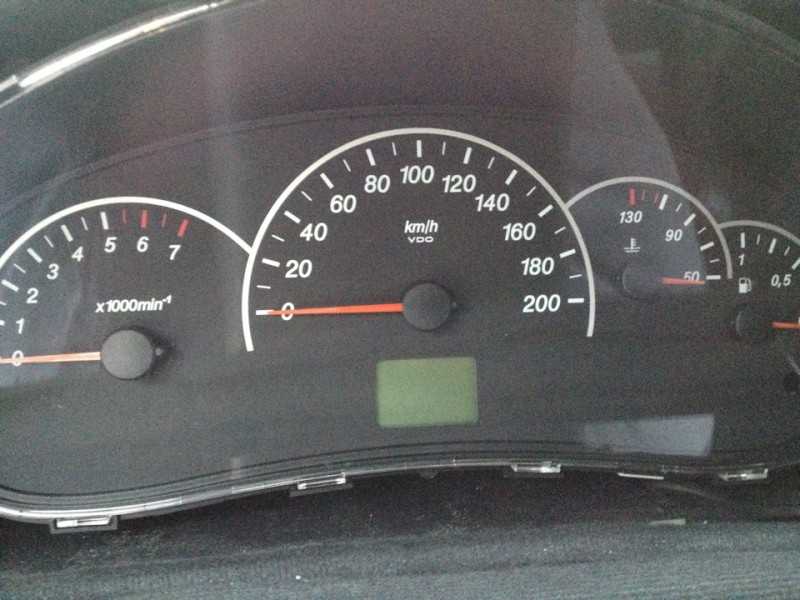

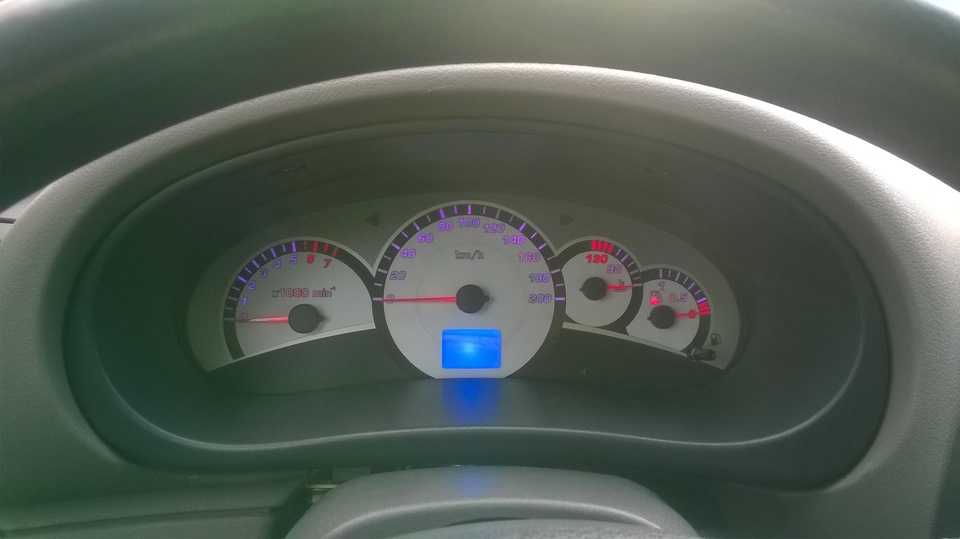

ВАЗ заметно улучшил панель приборов автомобилей Лада Приора в сравнении с ранними моделями, которые выпускались на заводе. При разработке приборной панели нового образца применялась пластмасса категории Soft Look, похожая на кожаный материал высокого сорта. К тому же она достаточно прочная и ее сложно поцарапать.

Помимо панели приборов, такая пластмасса была использована при обшивке верхней части дверей. Лада Приора класса люкс содержит несколько деталей на приборной панели, которые лакированы черным цветом. Кроме того, Приора оснащена навигатором ГЛОНАСС-GPS с большим цветным сенсорным экраном, где отображается необходимая для водителя информация, связанная с навигацией, например: конфигурация системы маршрутов, связь с навигацией, интерфейс аудиосистемы и т. д.

Управление навигацией осуществляется при помощи подрулевого переключателя справа. Во время обзоров отечественного автомобиля, большинство экспертов упоминают, что встроенный компьютер Приоры хорошо приспособлен под местное население, потому как вся выводимая на дисплей информация отображается на родном русском языке.

ГЛОНАСС-GPS поддерживает 83 региона России и содержит полную карту их дорог, на которой отмечены около 300 000 объектов (бензоколонки, отели, кафе, рестораны, магазины, автосервисы). На картах достаточно детализированно обозначены все маршруты, вплоть до номеров домов.

Что означают значки на панели приборов Приора

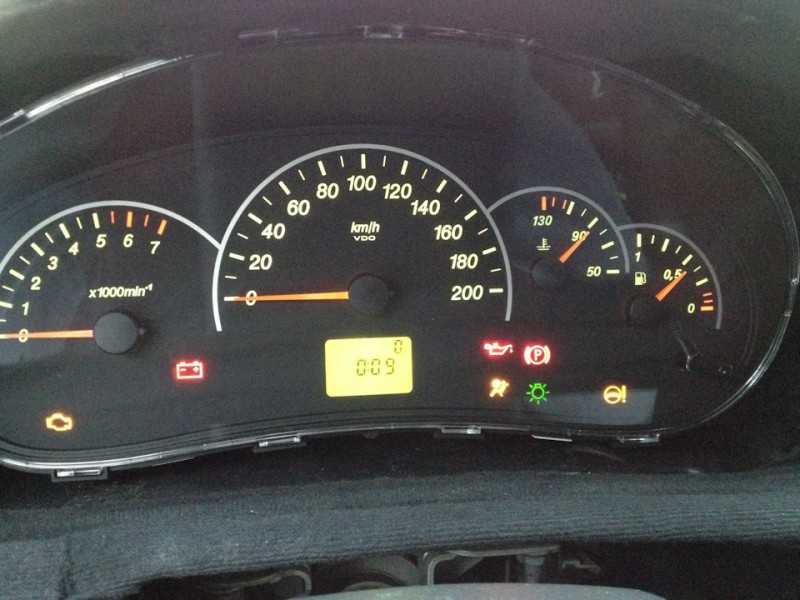

Отдельно присутствует группа значков, свидетельствующих о наличии поломок и неисправностей внутри бортовых систем автомобиля. Эмблемы выведены в пространстве, окружающем основные приборы. Далее приведена расшифровка указателей с фото сопровождением.

Значок	Расшифровка

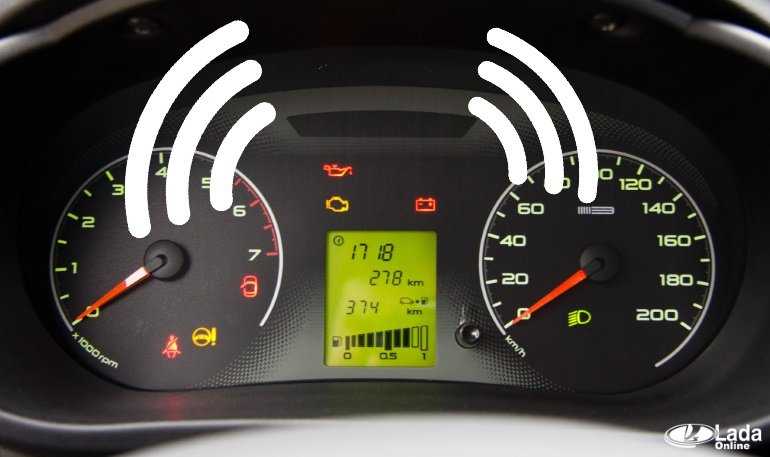

	Если мигает машинка с ключиком – это указывает на неисправность или отсутствие отклика иммобилайзера. Для устранения проблемы нужно проверить блок.

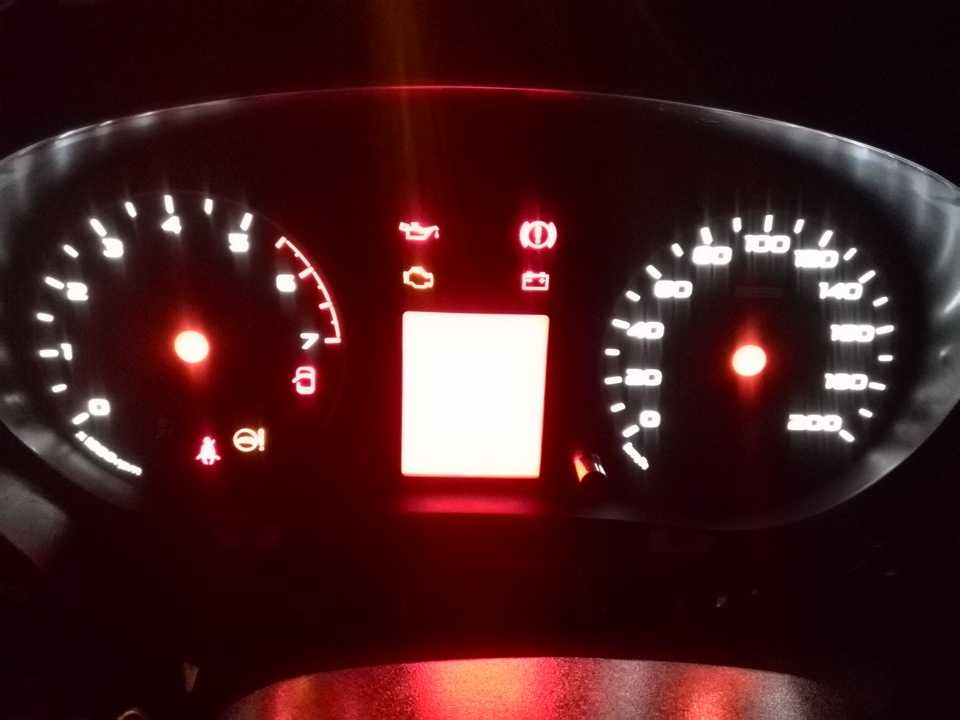

	На приборке моргает восклицательный знак, окруженный скобками, что выдает неисправность в тормозной системе или АБС. Аналогичный указатель расположенный немного выше может выдавать неправильно прокачанную тормозную систему.
	Электроусилитель руля неисправен или обнаружены дефекты в работе механизма. Преимущественно устанавливается на машины после 2011 года выпуска.
	Поломка в проводке или блоках, отвечающих за управление подушками безопасности. Если после запуска двигателя значок горит – указанный элемент может не сработать при ударной нагрузке.
	Ремни безопасности не пристегнуты. Также может быть красным цветом. Параллельно сопровождается звуковым сигналом.
	Подушка безопасности пассажира не активирована или неисправна. Обычно загорается при запуске двигателя.
	Если индикатор постоянно моргает – это указывает на поломку аккумулятора или его критический разряд.
	Необходима срочная проверка всех систем двигателя – обнаружена критическая неисправность.

Причины, по которым могут загораться указанные значки, всегда требуют вмешательства водителя. Игнорирование сигналов машины может спровоцировать серьезную поломку.

В зависимости от года выпуска и комплектации, расшифровка индикаторов щитка приборов может отличаться. Точное определение можно увидеть в сервисном руководстве автомобиля.
