Как подключить руль с подогревом на lada vesta, xray

Центральная и автоматическая блокировка/разблокировка замков дверей из салона и снаружи автомобиля

Центральная блокировка/разблокировка замков дверей. Для блокировки замков всех дверей из салона нажмите кнопку на панели приборов, индикатор на кнопке 1 (рис. 3) загорится на некоторое время, затем погаснет. Если при нажатии кнопки капот, багажник или одна из дверей были открыты, то двери обратно разблокируются. Закройте двери, капот, багажник, нажмите кнопку блокировки , все двери заблокируются. Разблокировка замков боковых дверей происходит при открывании со стороны салона любой передней двери. Для принудительной блокировки дверей, и постановке на охрану в случае открытой любой двери, требуется нажать и удерживать некоторое время кнопку .

1. Выключатель блокировки дверей .
2. Выключатель ESC (электронной системы контроля устойчивости ).

Примечание. Перед принудительной блокировкой убедиться, что все пассажиры вышли из автомобиля и ключи зажигания не останутся в автомобиле.

ОТВЕТСТВЕННОСТЬ ВОДИТЕЛЯ

Если Вы решили ехать с заблокированными дверями, помните, что это может затруднить доступ спасателей в салон в экстренной ситуации. Включение функции автоматической блокировки замков боковых дверей при движении. При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Сразу после нажатия кнопки загорится светодиод, двери заблокируются. Заглушите двигатель. Функция активирована.

Запустите двигатель, после начала движения при скорости около 10 км/ч произойдет автоматическая блокировка дверей, если они не были заблокированы.

Разблокировка дверей произойдет при нажатии кнопки центрального замка или при открывании любой двери из салона на стоящем автомобиле.

Отключение функции автоматической блокировки замков боковых дверей при движении. При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Функция отключена.

Автоматическая разблокировка замков боковых дверей при аварии. При аварии, в случае срабатывания подушек безопасности, происходит автоматическая разблокировка замков всех боковых дверей.

Примечание. Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков дверей происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатие кнопки на панели приборов, а также на нажатие кнопок и на ПДУ. Если это произошло, не нажимайте кнопку на панели приборов и кнопки и на ПДУ некоторое время, после чего работоспособность системы полностью восстановится.

LADA XRAY

Инструкцией по доработке автомобиля Lada XRAY поделился walla03.

Чтобы активировать ECO режим на Lada XRAY (с двигателем Renault-Nissan) потребуется установить кнопку (артикул 251B49802R), либо замкнуть кратковременно на «массу» P1-7 контакт ЦБКЭ (где находится блок).

Кнопку подключаем по схеме:

• черный — масса.
• голубой — +12 В от габаритов.
• зеленый — в разъем P1-7 блока ЦБКЭС.

Теперь при нажатии на кнопку ECO происходит кратковременное замыкание черного и зеленого проводов, и загорается соответствующий индикатор на панели приборов.

На Lada XRAY Cross с вариатором 2021 года выпуска было отмечено, что для активации ECO режима установка кнопки или замыкание на «массу» является не достаточным. Для работы режима следует его активировать программным путем, используя ELM327 адаптер.

Потребуется:

1. адаптер ELM327 V1.5, цена около 200 рублей,.
2. архив с базой и ПО

Установка ПО на смартфон Android:

1. Установить приложение ECU Tweaker (есть в архиве)
2. Из архива (ссылка выше) скачать ecu.zip. Копируем его в корень внутренней или внешней памяти, не распаковывая (программы сама найдет архив после запуска).
3. Если ранее использовали ECU Tweaker с другой базой ecu.zip, тогда необходимо удались старый файл ecu.zip, очистить кэш приложения и после этого добавить новый файл ecu.zip.
4. Если у вас погасла приборная панель, отключить ELM327 адаптер, выключите и включите заново зажигание и всё заработает.

Установка ПО на ПК/ноутбук:

Скачать из архива (ссылка выше) ПО ddt4all и установить.

Изменение настроек:

1. Изменить настройки с False на True значений указанных на фото.

2. Нажать Send напротив каждой настройки.

В результате при нажатии на кнопку ECO в комбинации приборов будет загораться соответствующий индикатор. В ходе эксплуатации автомобиля было отмечено, что режим ECO действительно работает:

Через Ecu Tweaker

Потребуется

: Ecu Tweaker

Порядок действий

1. Автомобиль на ровной площадке.
2. Сделан правильно развал-схождение.
3. Включаете зажигание и программу Ecu Tweaker.
4. Заводите автомобиль.
5. В блоке ВM lada , нажимаетеАБС-VDC , далее автоопределение, далееABSESC — X105298 Version 2.6 , далее2 — Diagnosnic , далее21 — Parameters value
6. Смотрите при вращении руля изменение показаний в окне steering wheel angle иoffset .
7. На заведенном автомобиле поворачиваете до упора влево рулевое колесо, ждёте 10 секунд, затем руль возвращаете в положение движение прямо на 10 секунд, после этого поворачиваете руль до упора вправо и ждёте 10 секунд. Возвращаете руль в положение движение прямо, ждёте 10 секунд глушите двигатель.
8. Включаете зажигание, двигатель не заводите (рулевое колесо и передние колеса должны быть максимально точно выставлены в положение — движение прямо).
9. В блоке ВM lada , нажимаетеАБС-VDC , далееABSESC — X105298 Version 2.6 , далее1- Configuration , далее12 — Sensors calibration , и нажимаете для калибровки окно — «CALIBRATE STEERING ANGLE TO 0° (PT2 — SERIES) «. (Это второе окно , не перепутайте и не нажимайте окно с надписью «CALIBRATE STEERING ANGLE TO 0° (VC-LOT & RT-1).
10. В результате положительной корректировки в вверху программы Ecu Tweaker появится надпись с откликом на запрос, где будет указан код.
11. Нажимаете иконку ключ вверху программы и делаете сброс DTC .
12. Выключаете программу, выключаете зажигание и вынимаете ключ, ждёте отключения электроники автомобиля около 4 минут.

Установка

Для того чтобы обтянуть руль Икс Рея или Весты кожаной оплеткой, не требуется особых знаний или опыта. Главное – старание и терпение, так как, несмотря на то, что оплетка предварительно прошита и ею необходимо только обшить баранку, придется выделить на это несколько часов.

Естественно, работать гораздо удобнее, когда руль демонтирован, хотя некоторые предпочитают натягивать оплетку на руль Весты прямо в машине. Впрочем, и специалисты, и владельцы рекомендуют все же демонтировать баранку.

Снятие

Снять руль Лада Веста или Икс Рей не слишком сложно, особенно с учетом того, что все делается по одному и тому же алгоритму. Для начала нужно снять клемму с аккумулятора. Кроме того, следует немного подождать (хотя бы пару минут), чтобы разрядился конденсатор активатора.

Список необходимых инструментов:

— 2 тонких прутка или отвертки;

— трещотка;

— бита Torx 50;

— удлинитель;

— 2-рычажный съемник.

Для начала требуется снять подушку безопасности, чтобы получить доступ к креплению самого рулевого колеса. Для этого нужно вооружиться парой тонких прутков или гвоздей, диаметром около 5 мм.

По бокам баранки находятся углубления, куда и нужно вставить оба прутка, а затем одновременно надавить на них. Это зажмет пружинные фиксаторы, а сама подушка немного приподнимется. Тут понадобится помощь, так как модуль подушки нужно будет снять и отсоединить штекера.

Стрелками отмечены пружинные фиксаторы

Когда модуль демонтирован, вы получите доступ к болту (отмечен цифрой 3), фиксирующему руль. Чтобы его открутить, понадобится трещотка, удлинитель и бита Torx 50. Колеса авто необходимо поставить прямо, после чего выкрутить болт в центре ступицы. Далее руль нужно потянуть на себя и снять, одновременно протолкнув разъемы проводов подушки и звукового сигнала в отверстие в центре. Кроме того, если ваш авто оборудован мультирулем, необходимо будет отключить соответствующую колодку.

Далее остается только вынуть из рулевого кармана предохранитель (транспортировочный), отмеченный цифрой 5, после чего вставить его во вращающийся механизм.

Установка транспортировочного предохранителя

На этом процедура снятия руля Лада Веста завершена. Остается только предварительно снять с него пластиковую вставку. Сделать это непросто, так как она держится на 8-ми фиксаторах, которые вставляются в резиновое основание.

Руль снят

Наглядно процесс снятия показан в видео

Перетяжка

Самостоятельная перетяжка руля Лада Веста и Икс Рей в кожу вполне возможна. В инструкции по перетяжке все подробно расписано. Впрочем, многие отмечают, что лучше все же обратиться к профессионалу. Самое сложное в самостоятельной перетяжке руля Лада Икс Рей кожей заключается в стежках и формировании канавок «под заводские».

Впрочем, можно выбрать разные варианты стежков, какие вам больше нравятся. Главное – делать все размеренно и точно по инструкции. Тогда результат вас определенно порадует.

Наглядно процесс продемонстрирован в видео. В ней мастер на примере Тойоты показывает весь процесс перетяжки руля, включая демонтаж, изготовление лекал, подготовку оплетки и руля, а также установку

Так как оплетка руля для Лада Веста и Икс Рей уже готова, нужно особое внимание обратить на процесс перетяжки, который начинается на 14:45

Установка

Установка руля Весты осуществляется в обратной последовательности, однако есть несколько нюансов.

Выкрученный в процессе демонтажа болт крепления руля использовать нельзя. Нужно купить новый болт, а момент его затяжки обязан быть в пределах 38-50 Нм, что эквивалентно 3.8-5.0 кг/с.

В том случае, когда не имеется транспортировочного предохранителя, необходимо проинспектировать положение, в котором находится контактный диск блока (вращающегося) подрулевых переключателей. Если он стоит неровно, его нужно поставить в среднее положение

Важно совместить шлицы на валу и ступице баранки, а также совместить отливы на руле с пазами

Источник фото и опыта — https://www.drive2.ru/c/3009956/

Перетяжка руля лада веста

Перетяжку руля лада веста многие собственники автомобилей базовой комплектации выполняют своими руками. Кожаный вариант смотрится солидно.

Чтобы установить оплетку из качественного, дорогого материала, сначала потребуется снять руль.

Последовательность действий смотрите выше.

• Если присутствуют клавиши управления, снимите их.
• Оплетка прикладывается так, чтобы швы точно соответствовали друг другу.
• Вместе с оплеткой в наборе присутствуют хомуты. Ими фиксируем положение оплетки. Пометьте положение углублений.
• Ножиком, который находится в наборе, без усилий сделайте углубления на поверхности. Размер углубления 3-4 мм. Такая же глубина. Таких прорезей требуется несколько, чтобы убрать все края оплетки.
• Снова сверьте совпадение стыков.
• Клеевой состав нанесите на тыльную поверхность рулевых спиц, и в той же области на внутренней поверхности кожаной оплетки.
• Спустя 5-10 минут склеиваем поверхности. Таким же методом соединяем все части кожаной оплетки.
• Возьмите отрезок нити из набора длиной не более 80 см. Намотайте нить в углубление шва. Нить потребуется для скрепления нижних рулевых частей.
• Затем требуется отрезок нити длиной 1-1.3 м. Он нужен для сшивания самого объемного участка – верхней части от одного железного прута до другого.
• Иголкой продевайте нить в отверстия, вынимая ее на лицевую поверхность.
• Кончики нити обожгите огнем.
• Концы оплетки придерживайте руками, ниткой регулируйте натяжение.
• Используйте маленькую отвертку или спицу, чтобы зафиксировать нить в каждом стежке выбранного вида шва.
• Прошив до края второго металлического прута, зафиксируйте нить таким же способом.
• Когда вся оплетка прошита, спрячьте края материала в приготовленные отверстия.

Самостоятельная перетяжка – не сложный, но трудоемкий процесс, который не терпит спешки и требует аккуратности.

Навигация по сайту

Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет. Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей фиксации ручки.

Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4.

При этом в щитке приборов загорается соответствующая лампочка. Задний противотуманный фонарь включается поворотом рукоятки в положении 5.

Левый переключатель дополнительно снабжен кнопкой сигнала клаксона. Для ее снятия необходимо отжать один из двух пазов и аккуратно вытащить кнопку из левой детали. После этого, необходимо извлечь бегунок освещения с помощью зажима или же руками при этом быть осторожным, так как данный элемент достаточно хрупкий.

В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций.

Разбирать устройства необходимости не появилось.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Но это было самое простое, ведь это делала не я…: Дальше, насмотревшись фото и видео и вооружившись отвёртками с удлинителем, я отправилась на крытую парковку осуществлять переустановку переключателей. Штурмана с собой не взяла, так как он не обладает необходимой для операции гибкостью фигуры!

Самое страшное — сломать пластиковый кожух вокруг руля, а самое сложное — открутить 2 утопленных самореза под ним.

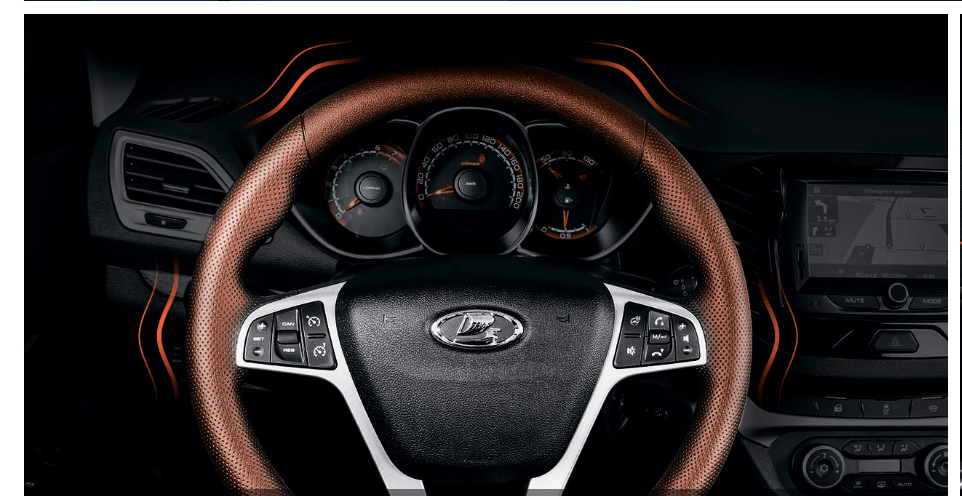

В каких комплектациях Весты установлен руль с подогревом

Заводская установка заводского руля с подогревом на Весту предусмотрена в дорогих вариантах комплектации: Luxe и Exclusive.

Учитывая повышенный интерес к этой детали, обогреваемое рулевое колесо также начали устанавливать с завода и в самую массовую версию Lada Vesta (более половины всех продаж модели) – Comfort. Здесь он, наряду с обогревом передних кресел и колесами из легкого сплава 16 дюймов, входит в набор комплектации Comfort Winter. Она появилась в каталогах в январе 2020 года в рамках промежуточного обновления модели.

Источник фото: https://www.lada.ru/cars/vesta/

Увеличение цены авто с «зимним пакетом» перед обычными седанами и универсалами комфорт-версии составило 36 тыс. руб. У версий Cross легкосплавные диски уже входят в комплектацию, поэтому там наценка за зимние опции ниже – 21 тыс. руб.

Также у официальных дилеров можно обнаружить тип комплектации Comfort Multimedia. Он отличается установкой вместо простой магнитолы мультимедийной системы с сенсорной панелью, где есть и навигация.

В этой версии также стоят рули со встроенным обогревом, но уже не из-за ориентации на езду в холодную погоду, а потому, что такой руль оборудован набором специальных кнопок для управления «продвинутыми» опциями аудио. Баранку с этими кнопками иначе называют словом «мультируль» за мультимедийные особенности.

Преимущества мультируля перед привычным рулевым колесом:

• повышение комфортности рабочего места водителя;
• увеличение безопасности на дороге за счет того, что не нужно терять концентрацию, отвлекаясь на поиск сервисных функций;
• наличие под рукой клавиш круиз-контроля, помогающих держать равномерную скорость в пути;
• основные опции управления бортовым мультимедиа: выбор и переключение файлов, плавное и мгновенное включение-выключение громкости звучания.

Такой же, как на Lada Vesta, мультируль с обогревом завод устанавливает на модели XRAY Cross.

Инструкция для люкс комплектации, в которой есть серые провода

Последовательность действий:

• По обе стороны рулевого колеса лада веста находятся отверстия. В них вставить прутья и нажать.
• Основание подушки безопасности приподымается. Необходимо аккуратно извлечь его.
• Аккуратно отделите провода.
• Выкрутите центральный фиксирующий винт и без усилий потяните колесо управления к себе. Провода должны выйти через ступичную пройму.
• При необходимости установить рулевое колесо все действия провести в обратном порядке.

В машине руль зафиксирован плотно. Поэтому снимая его, не прилагайте усилия, аккуратно раскачивайте.

Протестируйте правильность подключения. Все клавиши должны работать, выполняя заданные функции. Если не функционирует подсветка клавиш круиз-контроля, значит, требуется перепрошивка. После проверки устанавливается подушка безопасности.

Дела багажные

Багажник — визитная карточка универсала, и Lada демонстрирует ее с гордостью. Стандартный объем — 480 литров, в полу — два органайзера с крышками, а под ними — еще и вместительное подполье, в нише с запаской. Мелочи можно распихать так, что не сразу и найдешь! Предметы покрупнее можно сложить в нишах по бокам — справа это закрывающийся крышкой бокс, слева — сетка и «липучка» для фиксации. Ширина дверного проема — 97 см, максимальная ширина багажника такая же.

Багажник Hyundai Creta меньше по литражу, но зато дверной проем шире и ширина самого багажника больше

Для перевозки багажа Hyundai Creta предлагает меньше полезного объема — 403 литра. Но сам багажник у нее удобнее для перевозки крупногабаритных предметов, так, ширина проема и самого багажника заметно больше — 110 см против 97 у Lada. В остальном все схоже: есть ниша в подполье возле запасного колеса, и есть боковые карманы с «липучкой».

Купить комплект или сделать своими руками?

Желание дооснастить автомобиль подогревом руля можно воплотить 4-мя путями.

1. Купить готовый для установки комплект, который будет включать в себя термовыключатель, нагревательный элемент, кнопку, реле, провода с держателем для предохранителя. В некоторых системах для повышения эффективности в цепь включен преобразователь напряжения с 12 В ≥ 30 В.
2. Собрать комплект для установки своими руками. Если не учитывать преобразователь напряжения, который есть далеко не во всех моделях, комплект состоит из легкодоступных для покупки элементов.
3. Установить штатный руль с подогревом. Вам потребуется купить руль, кнопку и, возможно, заменить подрулевой шлейф. Но это лишь при условии, что на вашу модель автомобиля более поздних годов выпуска либо в дорогих комплектациях штатно устанавливался обогрев руля.
4. Изготовить подогрев своими руками, использовав в качестве нагревательного элемента провод МГТФ. Ранее, наряду с нихромовой проволокой, мы рассматривали изготовление нагревательного элемента из провода МГТФ для подогрева зеркал заднего вида. Этот же элемент часто используется в конструкции подогрева сидений.

Для выбора собственного пути вам достаточно оценить себестоимость готового комплекта, элементов по отдельности и временные затраты на установку подогрева руля каждым из способов.

Оплетка

Преимущества установки оплетки с подогревом:

• обогрев питается от прикуривателя, поэтому нет необходимости вмешиваться в конструкцию бортовой сети автомобиля;
• снятие и установка занимает не более 2-3 минут.

За кажущееся удобство придется заплатить серьезными недостатками:

невозможность включение подогрева руля в движении. Провод питания, идущий к прикуривателю, будет сковывать движения рулевого колеса, что затрудняет управление автомобилем и чревато попаданием в ДТП;

• незначительный эффект. При кратковременном включении руль будет нагреваться очень слабо и быстро отдавать тепло после снятия оплетки. Мы не рекомендуем ездить постоянно с такого рода аксессуаром на руле. Из-за своей универсальности и особенностей изготовления оплетка с подогревом плохо фиксируется на руле, что может помешать совершить контраварийное руление в случае заноса;
• оплетку, провод и переходник для питания подогрева руля придется постоянно хранить в автомобиле.

Инструмент и материалы

Для установки комплекта подогрева рулевого колеса вам потребуются:

• паяльник, флюс и немного припоя;
• инструмент для снятия обшивки рулевой колонки, руля. Подробную инструкцию по снятию вы можете найти в руководстве по ремонту и эксплуатации вашего автомобиля;
• перовое сверло для отверстия в спице руля под термовыключатель;
• универсальный клей «Момент». Клей не позволит токопроводящей ткани мяться, слезать с обода при подключении и перешивке.

Подключение

В данном случае необходимо добиться, чтобы подсветка пола на Лада Веста и Икс Рей работала так же, как и остальная в авто, то есть затухала при условии закрытых дверей. В противном случае постоянно горящая подсветка начнет раздражать и утомлять, особенно в дальнем ночном пути.

В данном случае есть 2 варианта подключения:

1. К ЦБКЭ;
2. К плафону ЭРА-ГЛОНАСС.

К ЦБКЭ

Подключение идет к штекеру Р1 контакт С4 (в него заходит провод красного колера) – 12В при условии снятия авто с охраны. Штекер Р1 контакт С6 (в него заходит провод белого колера) – во время открывания двери постепенно возникает «масса».

Расположение блока электроники зависит от модели.

Лада Веста

У седана он находится за перчаточным ящиком, а потому, чтобы до него добраться, бардачок необходимо демонтировать. Для этого нужно открыть крышку перчаточного ящика, после чего отжать фиксаторы, которые держат ее верхний край. Когда это сделано, крышка тянется на себя, при этом преодолевается сопротивление 3-х креплений, и отщелкивается.

Крепление бардачка Весты

Далее нужно снять плафон освещения бардачка. Он находится в левом верхнем углу и держится за счет фиксатора пружинного типа. Плафон нужно поддеть ножом или отверткой и отщелкнуть, после чего отсоединить проводку.

Когда плафон снят, необходимо лишь вывернуть 5 крепежных винтов, которыми бардачок прикручен к торпедо. Это делается при помощи биты Torx T20.

Лада Икс Рей

В данном случае все проще, так как блок электроники располагается в левой части торпедо, у ног шофера.

К плафону ЭРА-ГЛОНАСС

Сперва нужно снять сам плафон. Перед работой необходимо сбросить минусовую клемму с АКБ.

Далее между обивкой крыши и плафоном требуется вставить отвертку или нож, с помощью которых и вывести из зацепления фиксаторы.

Затем откручиваются 2 винта, коими плафон фиксируется к кузову, и поддевается пружинный фиксатор (также ножом или отверткой). В конце остается только разъединить штекер.

Для большего удобства подключения подсветки пола (и прочих девайсов) на Лада Веста и Икс Рей через плафон, штекер пронумерован. Ориентироваться рекомендуется именно по номеру, так как цвет на авто разных годов сборки и комплектации может отличаться.

Схема блока освещения ЭРА-ГЛОНАСС

Подключение:

1. Контакты 11 и 14 (обычно бело-розовый колер) – после включения основного реле (открытие дверей, поворот ключа в замке зажигания) появляется +12 В. Через несколько минут после того, как ключ будет удален из замка зажигания, питание прекращается.
2. Контакт 15 (обычно сине-черного либо черного колера) – масса;
3. Контакт 17 (как правило, белый цвет) – масса концевиков дверей. Она возникает только при условии открытых дверей.

Реализация подсветки пола на Лада Веста продемонстрирована в видео.

Правила подключения механизма

После того, как на руль были установлены нагревательные элементы, можно подключать устройство к питанию. Вариантов подключения существует несколько:

• посредством прикуриватель;
• через специально выделенную для этой цели проводку;
• с помощью неиспользованных проводов.

Наиболее практичный и безопасный вариант обустройства питания — подключение через проводку по выделенной линии от аккумулятора. Алгоритм действий такой:

• нужно взять два медных кольца, которые имеют толщину порядка 1,5 мм, и подготовить кнопку включения;
• кольца необходимо присоединить к плюсу и минусу электрической проводки машины;
• кнопку выключения устройства следует поставить в кожух рулевой колонки, размещённой внизу — так будет эстетичнее и удобнее;
• на левой накладке нужно сделать вырез для установки кнопки посредством специального трафарета;
• затем провода необходимо припаять к кольцам, после чего сквозь предохранитель и реле соединить с аккумулятором;
• медные кольца следует прикрепить на провод двухсторонним скотчем, а затем залить их эпоксидным клеем;
• один провод должен быть плюсовым, минус же может быть использован от рулевого вала;
• контакт для выключения должен располагаться напротив колец в руле, для этого нужно проделать специальное отверстие;
• необходимо всё тщательно изолировать, чтобы избежать нежелательных контактов;
• внизу следует установить тонкую пластинку в качестве пружины, чтобы кнопка выключения постоянно прижималась к кольцам: одним концом пружина упрётся в руль, вторым — будет давить на контакт.

Это интересно: Как подготовить документы и утилизировать автомобиль? 4 этапа утилизации, правила и особенности

Процесс нагревания при таком подключении произойдёт довольно быстро и равномерно. Руль будет заметно тёплым уже через несколько минут.
