Доработка реле стеклоочистителя, меняем количество взмахов дворников на lada

Преимущества регулировки

Регулируемое реле стеклоочистителя обладает рядом преимуществ перед стандартными конструкциями. В первую очередь следует отметить возможность задавать длительность паузы в диапазоне от 0,5 до 45 секунд. Это позволяет настроить оптимально соответствующий погодным условиям режим. При подаче воды на лобовое стекло пауза даже в 0,5 секунд способна предотвратить сухое трение щеток по стеклу. Это позволяет избежать преждевременного их износа.

Также установка регулируемого реле позволяет при автоматической подаче воды на стекло сделать всего 3 взмаха, а не 4, как при стандартной настройке. Это дает возможность избежать последнего взмаха по сухому стеклу. При этом регулируемая система сделает 4 взмаха щетками, если водитель будет удерживать подачу воды. Использование представленной системы значительно повышает комфорт при вождении в сырую погоду, а также предотвращает быстрый износ резиновых щеток стеклоочистителей.

С чего начать?

Чтобы заменить стандартную деталь на ее усовершенствованную версию, необходимо рассмотреть, где находится реле стеклоочистителя. Следует отметить, что в некоторых новых иномарках такая функция закладывается еще на этапе производства транспортного средства. Однако в удешевленных видах комплектации может быть стандартный набор деталей

Чтобы поменять старый стеклоочиститель, необходимо обратить внимание на конструкцию дворников. Независимо от модели машины и типа дворников (передние или задние разновидности), реле устанавливается непосредственно на стекло авто

Чтобы иметь возможность демонтировать старую деталь, необходимо осмотреть основание устройства и найти, где стоит реле стеклоочистителя. При заводской сборке оно прикручивается к кузову. Деталь находится недалеко от ручки открытия капота. Демонтаж производится при помощи отвертки. Также потребуется снять и колонку.

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

  • При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
  • Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Доработать реле стеклоочистителей

Следует начать с того, для чего это вообще нужно. В сильный дождь, дворники ВАЗ 2101 – 2107 справляются на отлично, обеспечивая достаточно приличную скорость движения. Но, если дождь противно моросит, сотни тысяч водителей “классики” проклинают завод за то, что нельзя подобрать нужную частоту работы дворников.

В итоге, получается что стеклоочистители трутся по сухому стеклу довольно длительное время, и ничего хорошего в этом нет. Чтобы нейтрализовать это неприятное явление, приходится выключать и включать дворники вручную.

Найдутся и такие, кто скажут, что в этом нет никаких сложностей – выключилвключил, да, можно согласится, но стоит Вам проехать хотя бы сотню километров, как Ваше мнение поменяется.

Процедура доработки

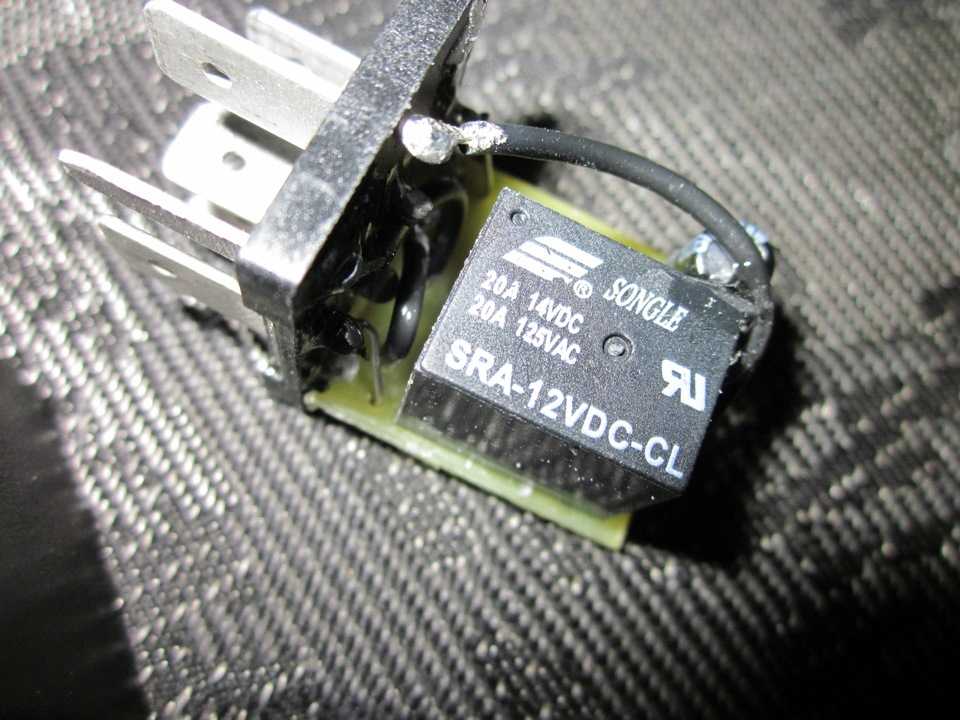

Старый резистор нужно выпаять с одной стороны. К его свободной ножке припаивают один провод. Вторую жилу нужно соединить с местом, где он был установлен. Провод можно применять один двужильный или два одножильных. Второй конец соединяют с центральным контактом.

Далее крышку реле можно закрыть и установить прибор в систему. Проверяется ее работоспособность.

Рассмотрев, как выбрать и установить реле стеклоочистителя с регулируемой паузой, можно выполнить эту процедуру самостоятельно.

Наверняка многие владельцы переднеприводных ВАЗов девятой модели сталкивались с такой проблемой: в ненастную погоду, когда за окном небольшой моросящий дождик или легкий снежок, стандартной паузы в 4 секунды между взмахами щеток стеклоочистителя в прерывистом режиме его работы оказывается недостаточно, щетки работают по еще сухому стеклу, и хотелось бы иметь возможность эту паузу между взмахами увеличить.

В этой статье будет рассмотрено, как сделать эту паузу регулируемой.

Для этого необходимо в разрыв желто-зеленого провода в пучке, приходящем в колодку правого подрулевого переключателя, отвечающего за режим работы «дворников», установить переменное сопротивление. Это можно сделать, просто перерезав этот провод и припаяв в его разрыв переменный резистор.

В зависимости от его номинального (максимального) сопротивления, паузу между взмахами «дворников» можно увеличить:

  • 22 кОм — до 25 сек;
  • 47 кОм — до 40 сек.

Либо используем следующий вариант, не требующий разрезания проводов. Извлекаем этот желто-зеленый провод (он имеет обозначение «J») с клеммой «мама» на конце из колодки подрулевого переключателя, одеваем на него пластиковую колодку.

Расположение желто-зеленого провода «J» в колодке

Берем приобретенный в любом магазине радиотоваров и подходящий по размерам переменный резистор.

Нумерация выводов переменного резистора

К его среднему (2) и любому из крайних выводов (1 или 3) припаиваем провода с заблаговременно установленными клеммами «папа» и «мама» и первый из них соединяем с ранее извлеченным из колодки проводом «J», а второй вставляем на его место в колодку подрулевого переключателя.

Разместить резистор можно рядом с подрулевым переключателем, там есть свободное место на кожухе рулевой колонки, достаточно просто просверлить в нем отверстие.

На резистор для удобства обращения одеваем ручку.

Вот как выглядит конечный результат установки резистора в кожух рулевой колонки на ВАЗ 2109:

Готово, теперь паузу между взмахами «дворников» можно регулировать в зависимости от количества воды на лобовом стекле.

Подключение стеклоочистителя УАЗ Хантер 31519

Стеклоочиститель – важная деталь любого автомобиля, обеспечивающая чистоту лобового стекла в любую погоду. Чтобы отремонтировать его при возникновении неполадок, нужно знать многое.Какие особенности есть у стеклоочистителя УАЗ буханка?

Рабочий стеклоочиститель буханки состоит из переключателя положения щеток, самих щеток, мотора, реле, переключателя режима и бачка омывателя лобового стекла.

Щётки стеклоочистителя, устанавливаемые на УАЗ производителем, небольшие – всего 330 миллиметров, из-за чего очищается недостаточная для получения хорошего обзора область. При необходимости щётки легко заменяются.

Для получения большего обзора с лобовой стороны зимой и осенью, когда стекло быстро загрязняется, многие владельцы буханок меняют не только щётки, но и костыли дворника – штатная деталь не позволяет поставить щётки длиннее 360 миллиметров.

Мотор стеклоочистителя буханки из-за возникающих неполадок (полная неработоспособность либо включение одного режима, из-за чего стекло очищается медленно) часто требует замены.

Найти рабочую деталь просто – многие используют моторы стеклоочистителя и от других автомобилей. Избавиться от неполадок можно и подключив мотор напрямую к жгуту переключателя щёток, но такой вариант исправления проблем с мотором работает не всегда.

Подключать стеклоочиститель в УАЗ буханка нужно с использованием схемы электроприбора

В процессе подключения особое внимание стоит обратить на жгут подрулевых – если какая-то з его составляющих будет нерабочей или сам жгут нестандартный, это обернется проблемами с подключением электроники

Прозвоните провода перед установкой для определения того, находятся ли они в рабочем состоянии. После сбора электроники мотора подключите к нему переключатель щёток и сами щётки. Проверьте всю конструкцию на наличие неполадок в работе.

Стеклоочиститель подключается по следующей схеме: от батареи аккумулятора проводится питание к выключателю зажигания и двигателю очистителя (одним проводом, питание ведется от выключателя непосредственно к двигателю).

Двигатель подключается к переключателю и реле стеклоочистителя. Реле также подключается к переключателю, а от самого переключателя отходит провод к насосу стеклоочистителя.

Схема, пригодная для подключения стеклоочистителя в УАЗ буханке, может отличаться из-за года выпуска автомобиля, но основные элементы остаются прежними.

На буханках используется стандартный переключатель стеклоомывателя, выглядящий как бочонок с кнопкой (номер по каталогу — 452-5205072). Устанавливается он не под руль автомобиля, а на приборную панель. При подключении используется схема, соответствующая детали.

Привод стеклоочистителя иначе называют трапецией. Она необходима для обеспечения движения щёток и очистки стекла от загрязнения.

Если в ходе ремонта будет принято решение о постановке трапеции нового образца, то необходимо проверить, отверстия под какой мотор имеет покупаемый привод стеклоочистителя – некоторые модели не подходят под стандартный моторчик.

Конструкция стеклоочистителя автомобиля УАЗ 469 проста и представляет собой подвижный рычаг и резиновые щетки. В автомобилях используются 2 рычага, одновременно движущихся, в редких авто для очистки стекол предназначен 1 рычаг.

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

  • Открутить гайки крепления;
  • отогнуть рычаг, снять его с посадочного места;
  • ключом на 22 открутить крепления трапеции с двух сторон;
  • снять пластиковые вставки;
  • снять уплотнительную резинку капота;
  • убрать питание от моторчика стеклоочистителя;
  • вынуть его с приводом из отверстия в кузове;
  • защитный чехол отогнуть, открутить гайки крепления;
  • надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

  • установить моторчик в начальное положение;
  • параллельно друг другу расположить кривошип и короткую тягу;
  • после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Доработка и замена дворников своими руками

Доработку дворников выполняют, если не удовлетворяет, как они работают. Доработка заключается в увеличении их скорости, в улучшении прижатия резинок к стеклу.

Фотогалерея «Замена щеток очистителя стекол»

Процедура замены выполняется поэтапно:

Сначала отводится нижний рычаг от стекла.
Далее находим пробку, которая удерживает лезвие. Нажав на нее, снимаем отработанную щетку.
При замене резинок, следует следить за тем, чтобы держатели не ударили по стеклу и не разбили его. Можно обмотать их тряпками или полотенцем.
На следующем этапе устанавливается щетка

Она вставляется в держатель, осторожно поворачивая деталь нужно сделать так, чтобы крючок встал на место.
Далее нужно закрепить крючок, и вернуть рычаг в базовое положение.

Lada Vesta. ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ

I — нейтральное положение. Очистители и омыватели стекол выключены. Положение фиксированное.

II — включен прерывистый режим или режим «Авто» (в вариантном исполнении) работы очистителя ветрового стекла. Положение фиксированное.

III — включена малая скорость очистителя ветрового стекла. Положение фиксированное.

IV — включена большая скорость очистителя ветрового стекла. Положение фиксированное.

В вариантном исполнении большая скорость очистителя включится только при заведенном двигателе, иначе щётки стеклоочистителя выйдут из парковочного положения для удобства замены щёток.

V — на себя, включен омы-ватель ветрового стекла.

Рис. 15. Кольца управления на рычаге переключателя

1 — Кольцо управления наружным освещением.

2 — Кольцо управления противотуманными огнями.

Рис. 16. Рычаг переключателя стеклоочистителей

Рис. 17. Рычаг правого подрулевого переключателя

Положение нефиксированное.

Рычаг переключателя стеклоочистителей

Стеклоочистители ветрового стекла включаются при включенном зажигании.

1 — Кольцо регулировки

длительности паузы прерывистого режима. В режиме «Авто» служит для регулировки чувствительности датчика включения стеклоочистителя. 2- Кнопки управления маршрутным компьютером.

Для управления регулировкой длительности паузы прерывистого режима используйте кольцо регулировки длительности паузы прерывистого режима, которое имеет четыре фиксированных положения.

В режиме «Авто» (в вариантном исполнении) для управления чувствительностью датчика включения стеклоочистителя используется кольцо регулировки длительности паузы пре-рывистого режима, которое имеет четыре фиксированных положения.

Для просмотра параметров маршрутного компьютера используйте нефиксируемые кнопки 2 листинга вверх или вниз:

— перебор функций маршрутного компьютера — стрелка вверх (положение нефиксированное);

— перебор функций маршрутного компьютера — стрелка вниз (положение нефиксированное).

ВНИМАНИЕ

Не рекомендуется включать омыв стекла при отсутствии стеклоомывающей жидкости в бачке омыва, т.к. это может привести к выходу из строя насоса омывателя.

ЗОНА РАСПОЛОЖЕНИЯ ПЕДАЛЕЙ

Педали

При управлении педалями акселератора, тормоза и сцепления ничто не должно мешать и препятствовать их полному ходу.

Используйте только такие коврики на пол, которые не мешают управлению педалями и могут быть надежно закреплены.

ВНИМАНИЕ!

Не кладите никакие предметы на пол перед или под сиденьем водителя. Предмет может попасть в зону размещения педалей и препятствовать нормальному управлению ими. При необходимости предотвратить столкновение или быстро совершить какой-либо маневр Вы будете не в состоянии экстренно затормозить, выжать сцепление или ускориться.

Обувь для управления автомобилем

Надевайте такую обувь, которая Вам по ноге и позволяет уверенно и удобно управлять автомобилем.

Видео по теме «Lada Vesta. ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ»

Работа дворников и датчика дождя на Лада Веста

Ремонт подрулевого переключателя Renault Logan faza1

https://youtube.com/watch?v=O50PhpuZ-gU

Лада Веста. Регулировка и замена дворников. Сетка воздухозаборника отопителя.

Как добавить в реле регулировку пауз

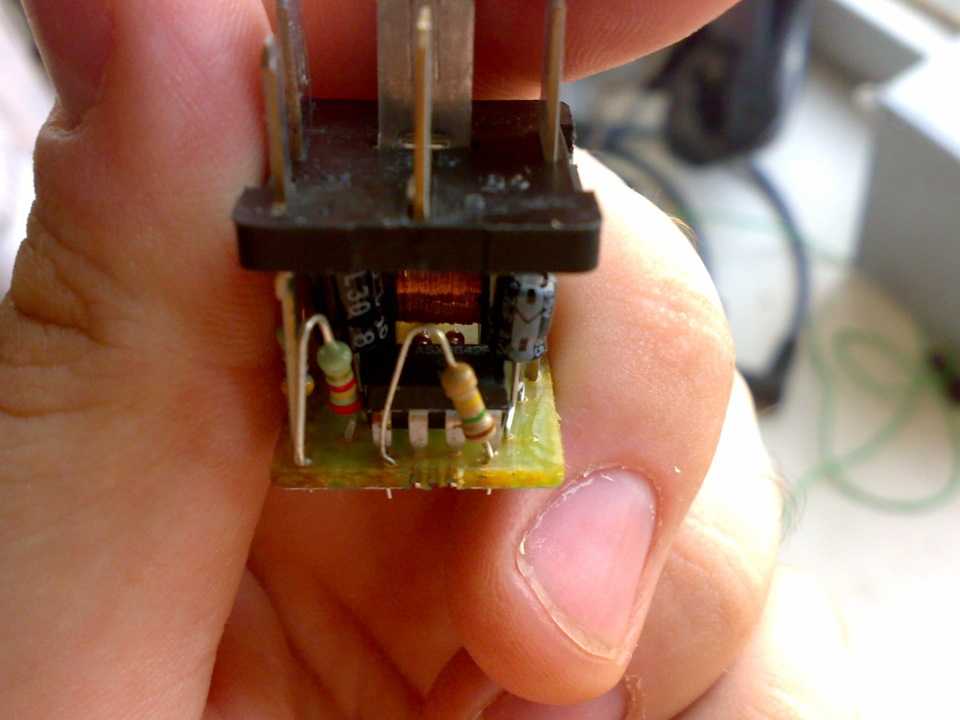

В первую очередь, чтобы иметь возможность регулировать длительность соответственной паузы необходимо снять само реле дворников с автомобиля. Я думаю, найти его будет не очень трудной задачей, так как каждый дворник любой модели автомобиля всегда расположен на лобовом стекле, где он и выполняет свое предназначение. Если быть точнее, то реле прикручено к кузову недалеко от ручки открывания самого капота. И вот отвинчиваем реле, а также колонку и несем нашу деталь домой или в любое иное удобное место, где вам будет комфортно провести остальную работу.

Теперь, чтобы прерыватель стеклоочистителя с регулировкой паузы можно было откалибровать, открываем крышку снятой детали и снимаем печатную плату, которая присоединена к ней с другой стороны. Теперь тщательно рассматриваем схему.

Именно благодаря изменению сопротивления регулировка паузы стеклоочистителя стает вполне возможной. Если между взмахами дворника существует интервал в четыре секунды, то сопротивления резистора равно 62 Ком. К примеру, значение 45 Ком предусматривает задержку в три секунды. Если поставить на реле паузы стеклоочистителя резистор с сопротивляемостью примерно 30 Ком, то интервал будет составлять всего две секунды.

Если вы приняли решение оставить первоначальный резистор, то я советую приготовиться к выпаиванию любой его ножки на выбор из той же платы. В случае замены на резистор с меньшим номиналом, первоначальный следует выпаивать только одной ножкой. Потом берем где-то пятьдесят сантиметров пары одножильных проводов или один двухжильный провод и припаиваем один провод к освободившейся ножке резистора, а второй – к тому месту, где вы только что выпаяли освободившуюся ножку.

Желательно, чтобы провода были одеты в специальный прозрачный кембрик термоусадочного типа, так как он гарантирует отличную изоляцию. Одеваем трубочку на само соединение и едва нагреваем с помощью зажигалки, что заставит ее сжаться и плотно осесть. Такой способ намного более эффективный, нежели изолента. На этом с реле паузы стеклоочистителя мы еще не закончили, хотя оба провода уже припаяны. Теперь делаем на них узелок, чтобы из-за невнимательности случайно их не оторвать и прикрываем крышку реле, попутно протягивая эти провода вместе с стандартными (штатными). Не забудьте приклеить крышку самого реле паузы дворников, к примеру, термоклеевым пистолетом.

После этого берем в руки резистор переменного типа с произвольным номиналом сопротивления (к примеру, 100 Ком). Если вы хотите растянуть паузу между взмахами дворников, то я советую выбирать резистор с номиналом более 100 Ком. Чем выше его сопротивление, тем дольше пауза. 100 Ком означает интервал на десять секунд, а 200 Ком – на семнадцать и так далее. Я настоятельно не рекомендую выбирать сопротивление в размере 500 Ком, так как точность установки паузы значительно снизится.

Берем этот переменный резистор и любой из двух проводов, чтобы припаять его к центральному контакту, а второй провод припаиваем к любому крайнему контакту на ваш выбор. Вот и все, работа сделана.

Теперь берем модифицированное реле, устанавливаем обратно на автомобиль, а резистор желательно разместить поближе к переключателю стеклоочистителей, к примеру, на рулевой колонке. Оформить механизм пользования можно полностью на свое усмотрение. В этом деле уже нет рамок.

Как видите, такая адаптация интервала дворников под ваше понимание комфорта не является очень трудным делом. Да и стоимость новеньких реле и резисторов не очень высокая. Тем не менее, это определенно стоит потраченного времени, и стеклоочистители в мелкий дождь больше не будут донимать вас своим чересчур малым интервалом активности.

Как установить реле стеклоочистителя с регулируемой паузой

Оценив все преимущества реле с регулировкой паузы многие автомобилисты задаются вопросом, а как установить его на свой автомобиль и вообще возможно ли это? Существует три способа добавить эту функцию, если она не предусмотрена у вашего автомобиля.

Подбор необходимых деталей от такой же машины, но в более “богатой” комплектации.

Часто на иномарках в самых простых комплектация нет регулировки паузы стеклоочистителей, однако эта функция появляется в других комплектациях. Чаще всего достаточно поменять реле стеклоочистителя и подрулевой переключатель, причём не обязательно на новые. Можно подобрать необходимые детали на авторазборке.

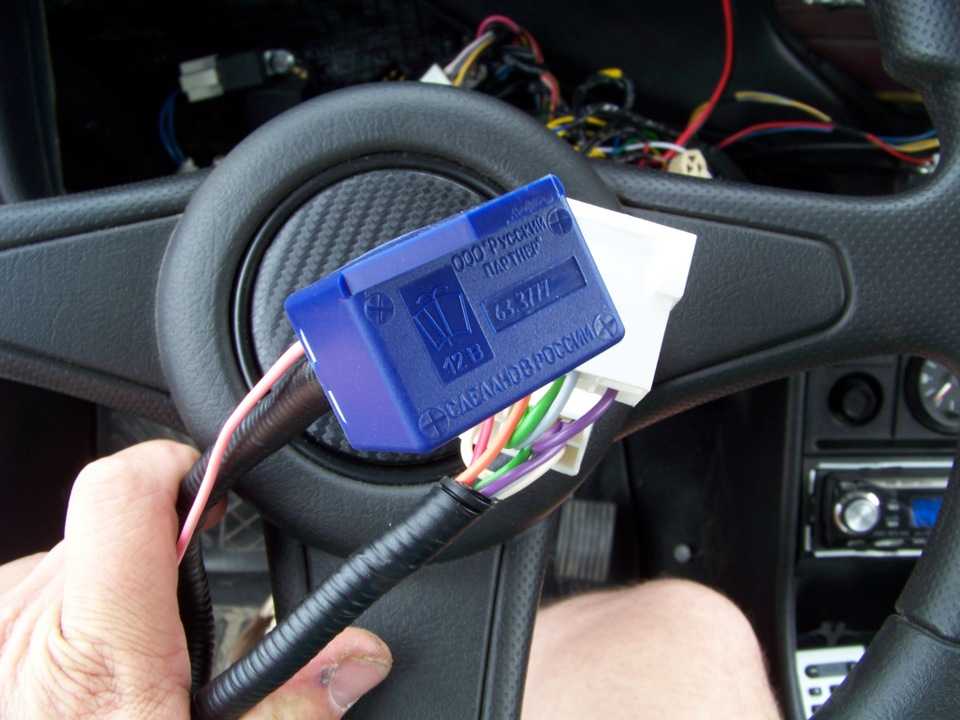

Замена установленного реле на реле с регулируемой паузой.

На вторичном рынке существует достаточно много готовых решений по замене штатного реле стеклоочистителя, доработанным, с возможность установки паузы между взмахами щёток в достаточно широких пределах (например, от 0,5 до 45 секунд). Причём к плюсам этого решения можно отнести то, что установка подобного реле производится в штатное место, не требует доработки проводки или переделки подрулевых переключателей. Правда, чаще всего такие предложения рассчитаны на отечественные автомобили.

Вот несколько вариантов таких реле с указанием применяемости и артикулов:

Производства ООО “Русский партнер”

Как установить реле стеклоочистителя с регулируемой паузой

  • РЕЛЕ 39.3777-03 подходит для автомобилей ВАЗ 2110, 2111, 2112; ВАЗ 2108, 2109 (со «старым!» блоком предохранителей); ВАЗ 2123 Chevy-Niva; АЗЛК 2141, Святогор; ИЖ 2126 (ОДА) со «старым!» блоком предохранителей; УАЗ 3160.
  • РЕЛЕ 54.3777 подходит для ВАЗ 2113, 2114, 2115; ВАЗ 2108, 2109 с «новым!» блоком предохранителей (предохранители ножевого типа); ВАЗ 1117, 1118, 1119 ( Калина ); ВАЗ 2170, 2171, 2172 ( Приора ); ГАЗ 3111; ИЖ 2126 (ОДА) с «новым!» блоком предохранителей. Кроме того реле 54.3777 подходит для некоторых иномарок, так как имеет «европейское» расположение контактов. Возможность применения реле зависит от конкретной модели автомобиля.
  • РЕЛЕ 39.3777-02 для автомобилей ГАЗ: ГАЗЕЛЬ; БАРГУЗИН; СОБОЛЬ; ГАЗ 31105; УАЗ 31514 и 31519 с 1998 г.;

Производства ЗАО “Энергомаш”

Реле стеклоочистителя с регулируемой паузой производства ЗАО “Энергомаш”

  • 72.3777-01 Для автомобилей “Газель”, “Соболь”;
  • 721.3777-01 Для автомобилей “Волга” 3102, 3110;
  • 722.3777-02 Для автомобилей ВАЗ-2101, -2102, -2103, -2104, -2105, -2106, -2107, Нива
  • 723.3777-01 Для автомобилей ВАЗ-2108, -2109, -2113, -2114, -2115, -11183 (Лада-Калина), ИЖ 2126;
  • 723.3777-05 с датчиком дождя Для автомобилей ВАЗ-2113, -2114, -2115, -2170, Lada Kalina. ГАЗ 3111; ВАЗ-2108, -2109, -2110, ИЖ 2126 (с новым блоком предохранителей); иномарках (с аналогичным расположением контактов реле);
  • 724.3777-01 Для автомобилей ВАЗ-2108, -2109, -2110, ИЖ 2126 (старый блок предохранителей), АЗЛК 2141, УАЗ 3160, Нива Шевроле

Доработка существующего реле паузы стеклоочистителя

Можно доработать и существующее реле стеклоочистителей, изменить паузу между взмахами (за счёт подпора сопротивления) или добавить возможность её регулировки (за счёт добавления переменного резистора). Однако, это потребует от вас демонтажа и разбора стандартного реле паузы стеклоочистителя и доработки его, т.е. навыков работы с паяльником и чтения электросхем. В интернете существуют подробные инструкции по такому типу доработки реле с приведением всех необходимых схем, инструкций и тому подобное. Мы не будет приводить их подробно в этой статье, так как они индивидуальны для каждого автомобиля и типа реле.

Это интересно: Модернизация акустики салона Chery Tiggo

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

  • электромагнитная катушка;
  • резистор и конденсатор;
  • микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

  • Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
  • Открутить 2 винта.
  • Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

  • При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
  • В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
  • После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
  • Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Выполнение доработки

Реле стеклоочистителей дорабатывается при помощи установки нового резистора. Потребуется также около 50 см одножильного или одного двужильного провода. Его припаивают к крайнему контакту резистора. Старый элемент сопротивления необходимо выпаять только с одной стороны. Один провод припаивается к его освободившейся ножке, а второй присоединяется к тому месту, где она была установлена до этого.

Второй конец необходимо подсоединить к центральному контакту. Провода должны быть одеты в кембрик из прозрачного материала. Далее на проводах нужно сделать узелок, чтобы случайно их не оторвать. Крышку реле можно закрыть. Деталь монтируется на прежнее место. Рассмотрев, что собой представляет реле стеклоочистителей, каждый водитель сможет применить его для дворников своего автомобиля.

Зачем нужно регулировать паузы

Обычный стеклоочиститель, как правило, незаменим в дождливую погоду, но это только в том случае, если идет относительно сильный дождь, а не слабенький. В моросящий дождь стандартная работа дворника не очень удовлетворительная и это мягко говоря. Я имею в виду те случаи, когда включен прерывистый режим. Так уж повелось, что каждый заводской дворник имеет стандартную паузу между периодами своей активности. Такая пауза составляет, в основном, четыре секунды. В случае слабенького дождя лобовое стекло попросту не успевает стать мокрым и в результате щетки проходятся по сухой поверхности, что часто раздражает и стает причиной последующего появления разводов.

В таком случае приходится выкручиваться регулярным выключением/включением дворников каждые двадцать секунд. Это явно препятствует управлению автомобилем, так как водитель стает все более и более раздраженным через такую, казалось бы, несущественную проблему. В целом сложность необходимых работ по изменению такого временного показателя не очень высокая, что уже исключает высокую вероятность негативных последствий из-за вмешательства со стороны водителя.

Это интересно: Регулировка привода управления коробкой передач Chery Amulet

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
