Демонтаж

Перед тем, как ставить и подключать колонки в Лада Веста, необходимо снять дверные карты. Сделать это несложно. Для работы потребуется нехитрый инструмент – трещотка, бита (звездочка) TORX T20, а также пластиковая лопатка для снятия элементов дверных карт. Если лопатки не имеется, можно использовать нож или плоскую отвертку.

Передние двери

Сначала нужно снять треугольную панель у бокового зеркала заднего вида. Для этого она сперва поддевается ножом, после чего отщелкивается крепление. Остается только разъединить штекер.

После этого требуется снять плафон освещения. Он поддевается сбоку, а затем разъединяется штекер. Когда это сделано, снизу выкручиваются 3 винта, которыми карта фиксируется к двери.

Затем с торца вынимается пластиковая заглушка, за которой располагается крепежный винт. Его нужно выкрутить.

В центре двери сначала выкручивается винт, что находится в дверной ручке.

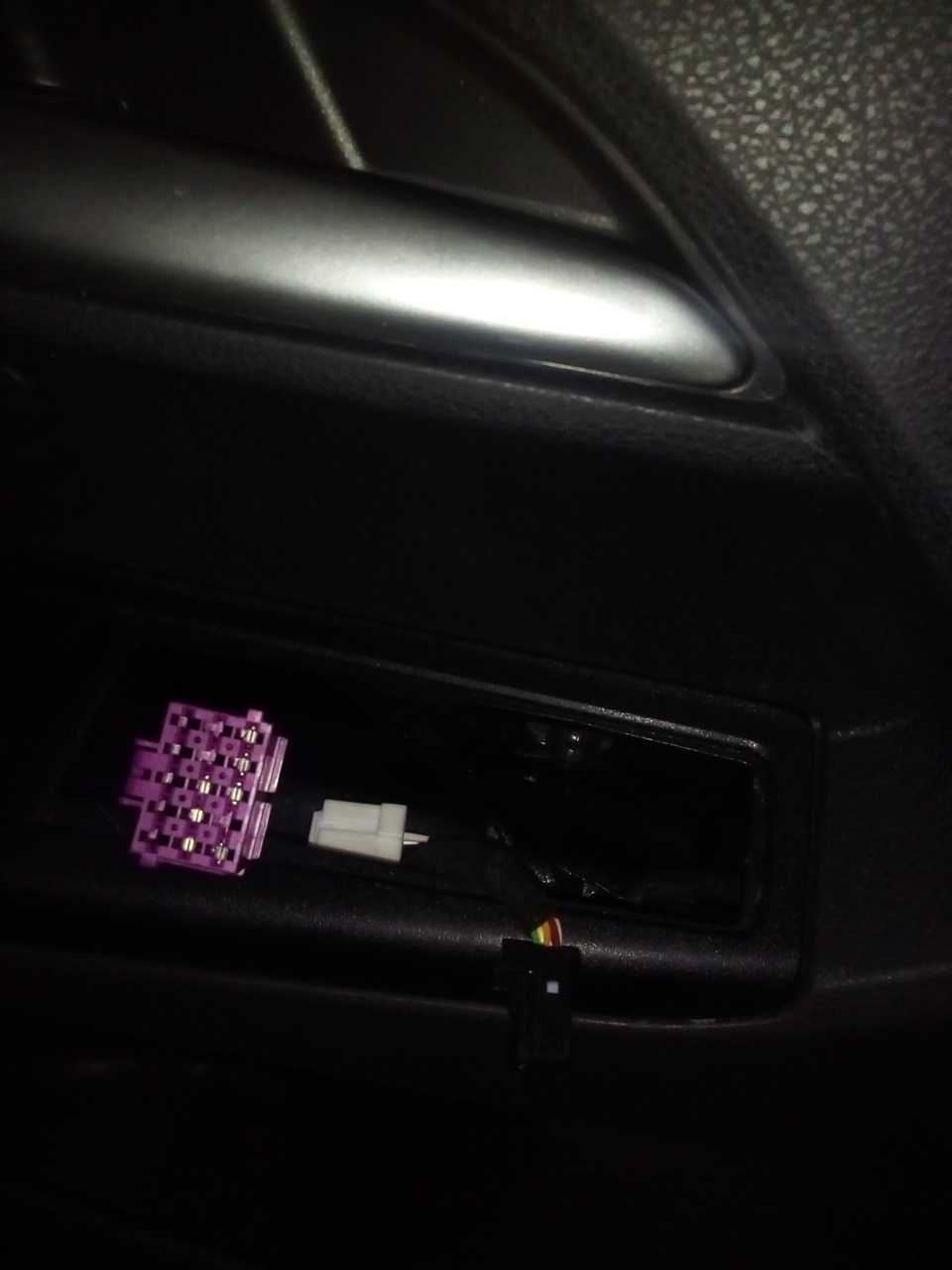

Дальше ножом или отверткой поддевается блок управления ЦЗ, зеркалами и стеклоподъемниками. Его нужно подцепить сбоку, но очень аккуратно, чтобы не сломать фиксаторы.

Когда блок снят, нужно выкрутить еще один болт.

В конце остается только отщелкнуть пистоны. Для этого пластиковой лопаткой (или отверткой, обернутой тканью) дверная карта отгибается снизу, а дальше по периметру отщелкивается.

Наглядно весь алгоритм действий продемонстрирован в видео.

Задние двери

Если вы решили установить колонки в Лада Веста не только в передние двери, то карты задних дверей также придется снимать.

В данном случае сперва нужно снять ручку стеклоподъемника, если они с механическим приводом. Для этого требуется с обратной стороны вставить пластиковую лопатку и вынуть фиксатор, после чего ручка сама снимется.

Наглядно это показано в видео.

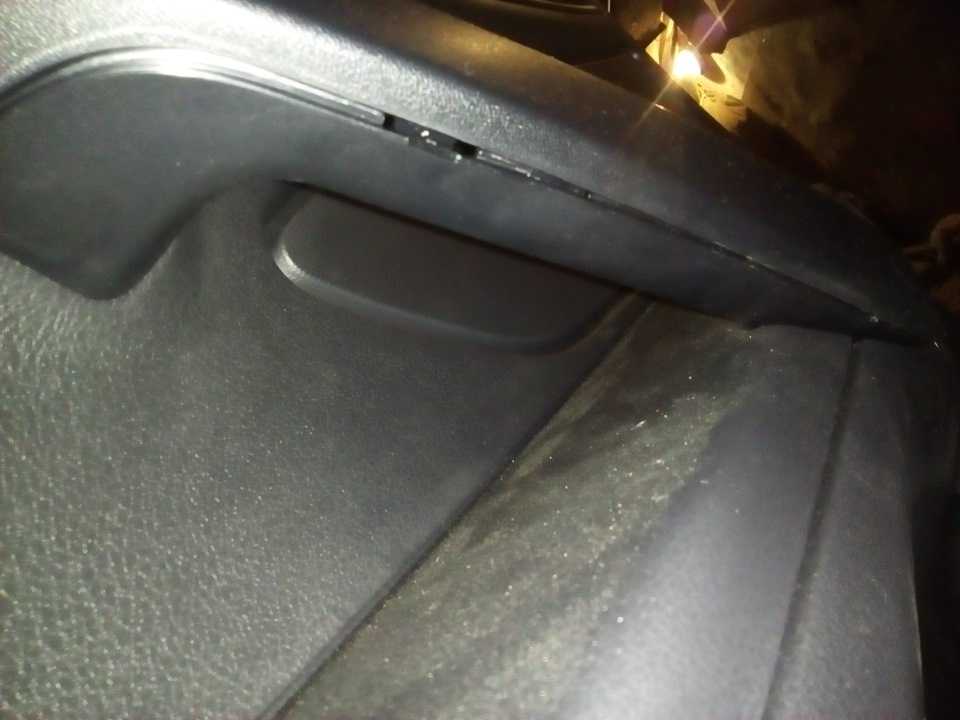

Затем аккуратно снимается накладка дверной ручки – это даст доступ к 2-м винтам. Их необходимо выкрутить. Остается только один винт – снизу двери.

В конце нужно отщелкнуть пистоны и снять дверную карту.

Установка магнитолы и динамиков в двери Лада Веста

Установка магнитолы и динамиков в двери Лада Веста.

АвтоВАЗ оснащает динамиками и мультимедийной системой не на все комплектации Лада Веста. В самой простой версии в дверях автомобиля место, где должны быть громкоговорители, закрыто шумоизоляцией. Рассмотрим инструкцию по установке и подключению колонок в дверях Весты.

Штатная аудиоподготовка есть на седанах, начиная с базовой комплектации Classic , то есть прокладывать провода не нужно (кроме, как для твитеров в треугольники зеркал). Место в дверях позволяет поставить динамики размером 16 см (6 дюймов.

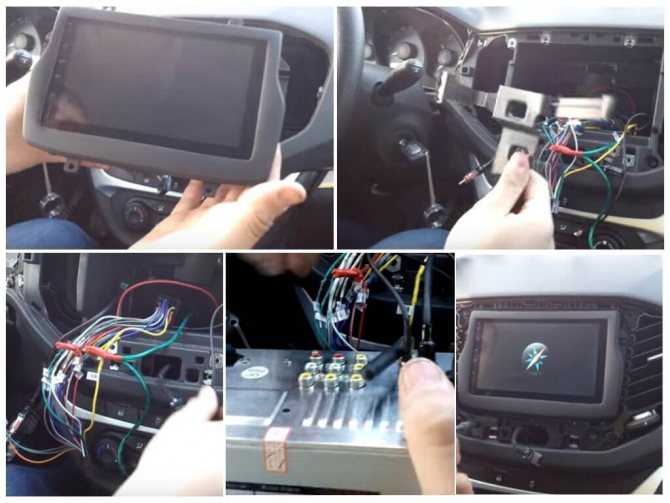

Установка магнитолы 1din и 2din.

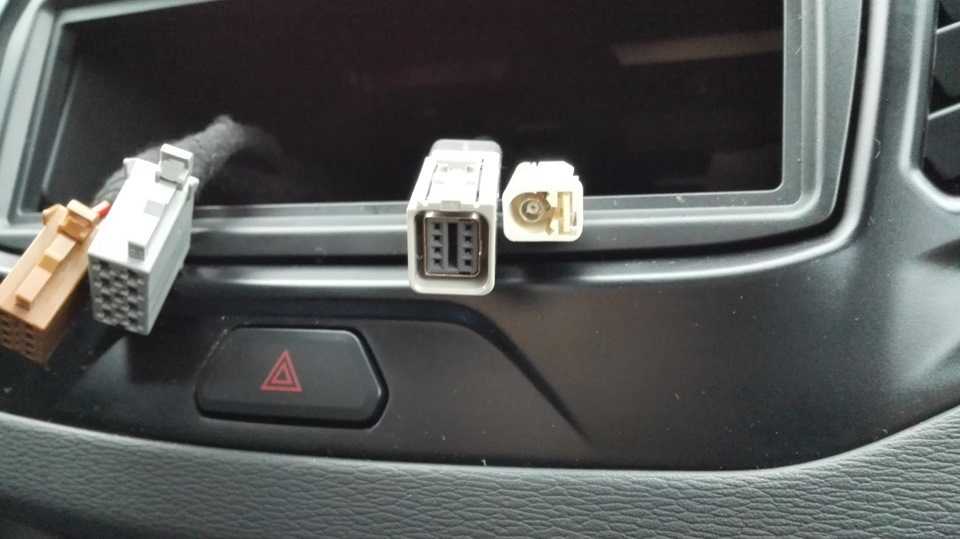

Чтобы снять заглушку магнитолу нужно аккуратно поддеть ее снизу, а затем отщелкнуть фиксаторы. Под ней находятся разъемы: ISO, FAKRA (антенна), USB и AUX.

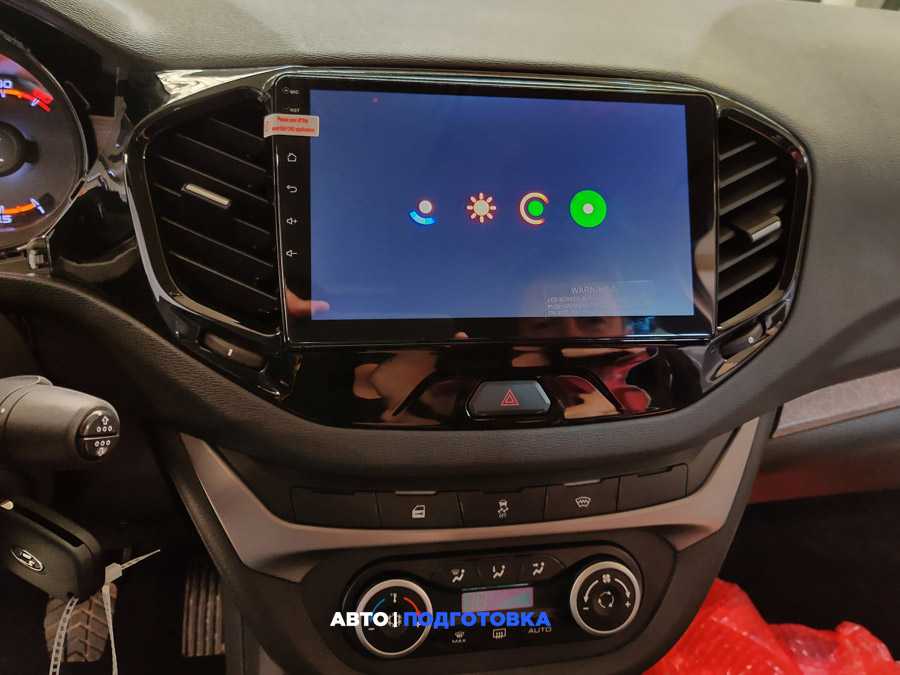

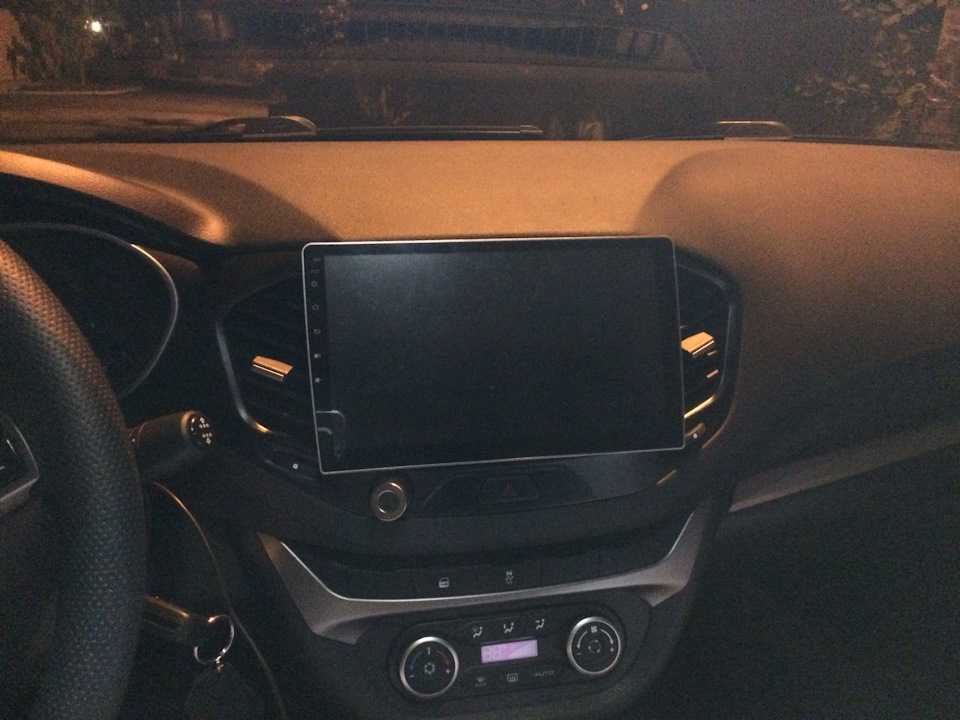

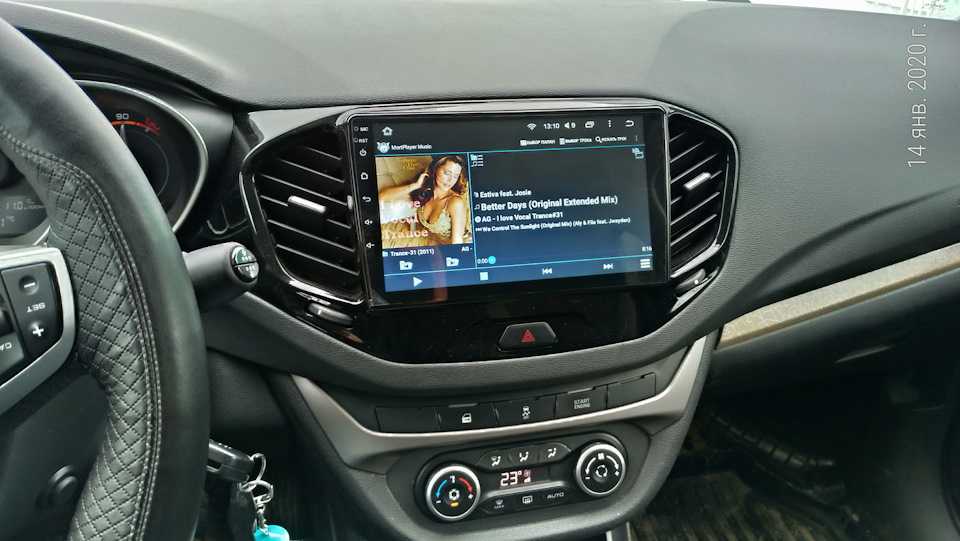

На пустое место можно установить 1DIN магнитолу, либо штатную мультимедийную систему. Неприятный момент заключается в том, что на Весту нельзя установить 2DIN магнитолу без существенных доработок. См. также: как снять штатную магнитолу.

Установка колонок в передние и задние двери.

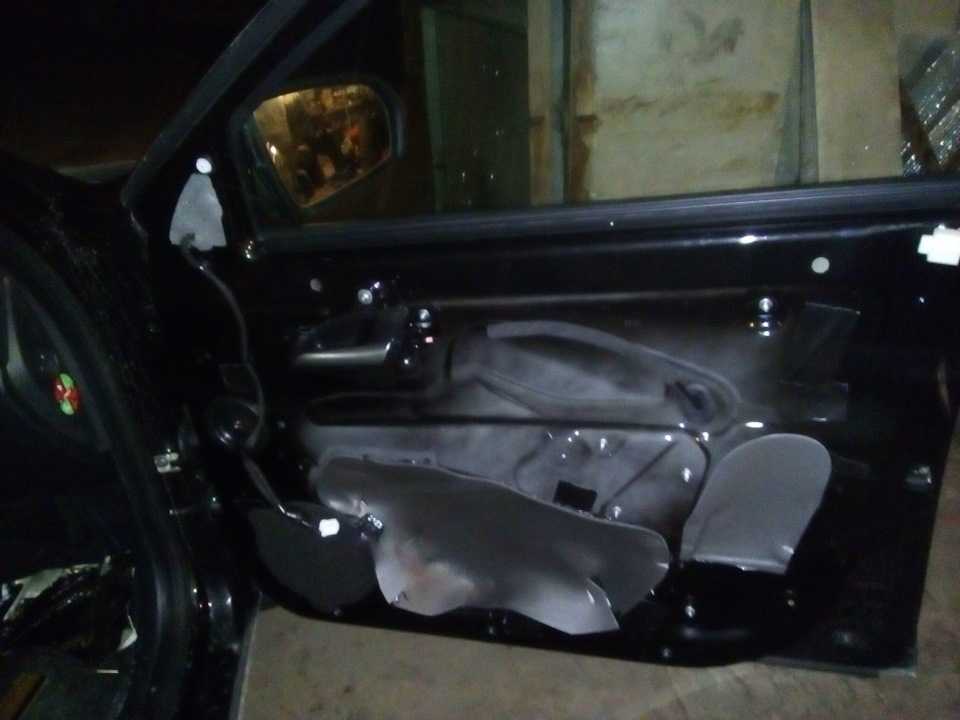

Снимаем обшивки дверей и удаляем шумоизоляцию с мест, где будут располагаться динамики. АвтоВАЗ решил позаимствовать решение у Renault Logan. Место, куда должны ставиться динамики имеет три отверстия для крепления, а не четыре.

Поэтому для установки колонок (без резки металла можно разместить динамики размером до 16 см) придется изготовить специальные проставки для передних и задний дверей ( автор ).

двери лада веста без динамиков проставки для установки динамиков в двери лада веста проставки для динамиков в передние двери лада веста проставки для динамиков в задние двери лада веста.

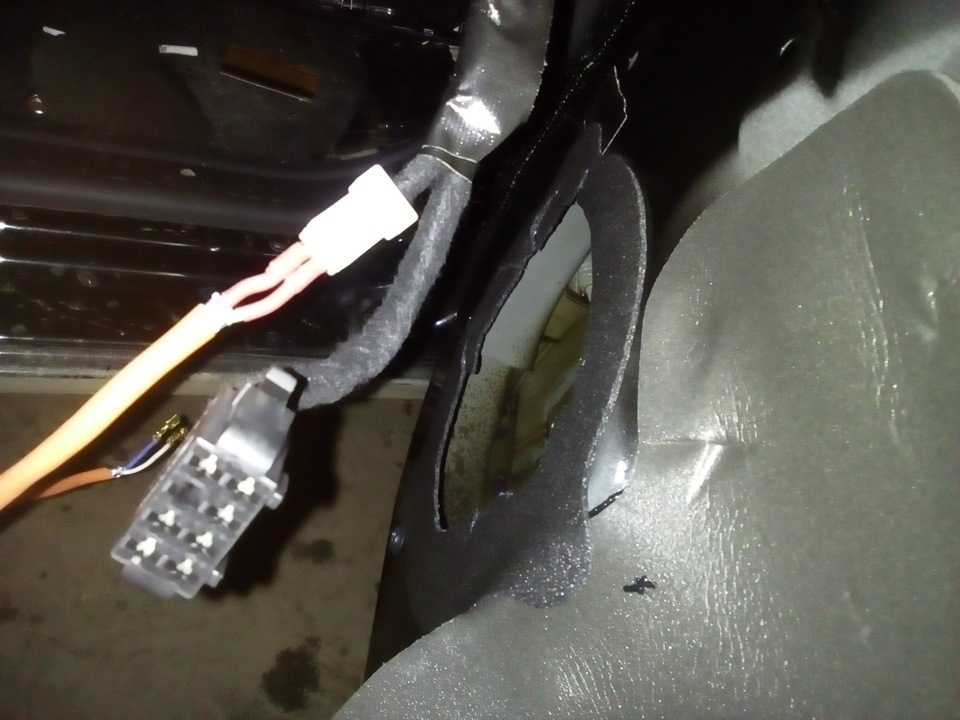

В дверях Весты уже есть проводка для подключения динамиков, но разъем для подключения колонок нестандартный и достался от Renault или Nissan. Если срезать колодку, то потеряем гарантию. Рекомендуется выполнять подключение через переходник (ZRS-AG-22 или CT55-17.

разъем для подключения динамиков в двери лада веста переходник для колонок Весты.

Сетка в обшивках дверей уже есть, поэтому просто выполняем сборку в обратной последовательности. Кстати, дилеры могут потребовать сертификат о квалифицированной установки аудио-системы, будьте к этому готовы.

Видео пример установки динамиков 16,5 см в передние двери Лада Веста.

Где купить?

Если вы живете в крупном городе и не слишком хорошо ориентируетесь в таких вопросах, проще всего отправиться в большой магазин автомобильной акустики и выбрать твитеры для Весты именно там. Не лишним будет и проконсультироваться у продавца, который сможет порекомендовать оптимальный вариант.

Относительно стоимости, то она зависит от многих факторов, в том числе от престижа производителя, мощности, чувствительности, сопротивления и прочих характеристик. В целом разбег по стоимости очень большой – от нескольких сотен, до нескольких десятков тысяч рублей.

В таблице представлены некоторые варианты твитеров для Лада Веста с указанием производителя, модели и некоторых характеристик:

Бренд	Модель	Артикул	Номинальная мощность (Вт)	Максимальная мощность (Вт)	Цена (руб.)
ARIA	TL30-66	4376	20	500
Ural	AS-C0114	1886	70	590
Airtone Audio	ART-S25T	6423	50	990
KICX	ND-25S	3399	70	140	1900
Ural	AS-W1625K	3223	90	1950
Dynamic State	NT-7.2 NEO Series	6553	40	150	2100
Focal	Integration TIS 1.5 Tweeter	5650	15	100	2990
CDT	DRT-26	2776	10	100	11200
CDT	ES-1200iScw	5769	50	100	22500

Что касается штатных высокочастотных динамиков Лада Веста, то их можно найти по артикулу 281489095r.

Как видно, ассортимент продукции впечатляет, а ведь представленные в таблице позиции – только очень небольшая часть товаров.

Помимо самого твитера, необходимо приобрести также клеммы для врезания в заводскую проводку Весты или специальный переходник.

Основные функции и возможности штатной магнитолы

Проигрывание музыкальных файлов, радио;
возможность подключения сторонних аксессуаров для воспроизведения композиций через AUX, SD-карту, другие файловые накопители, USB;
отображение текущего времени, даты на дисплее, как в активном, так и в неактивном состоянии;
опция Hands Free позволяет разговаривать по телефону, не отвлекаясь от управления;
возможность подключения сторонних гаджетов, функционального оборудования: камера заднего вида, планшет, навигационная система.

В бюджетных версиях ММС отсутствует дисплей, поэтому заинтересованные автолюбители дополнительно приобретают аксессуары для прослушивания музыки. ММС расположена по центру торпеды, гармонично вписана в общий дизайн.

Задние динамики в Lada Vesta и антенна. — Лада Vesta, 1.6 л., 2016 года на DRIVE2

Вот наконец-то дошли руки поставить динамики и в задние двери. Купить решил Alpine. Вот такая моделька.

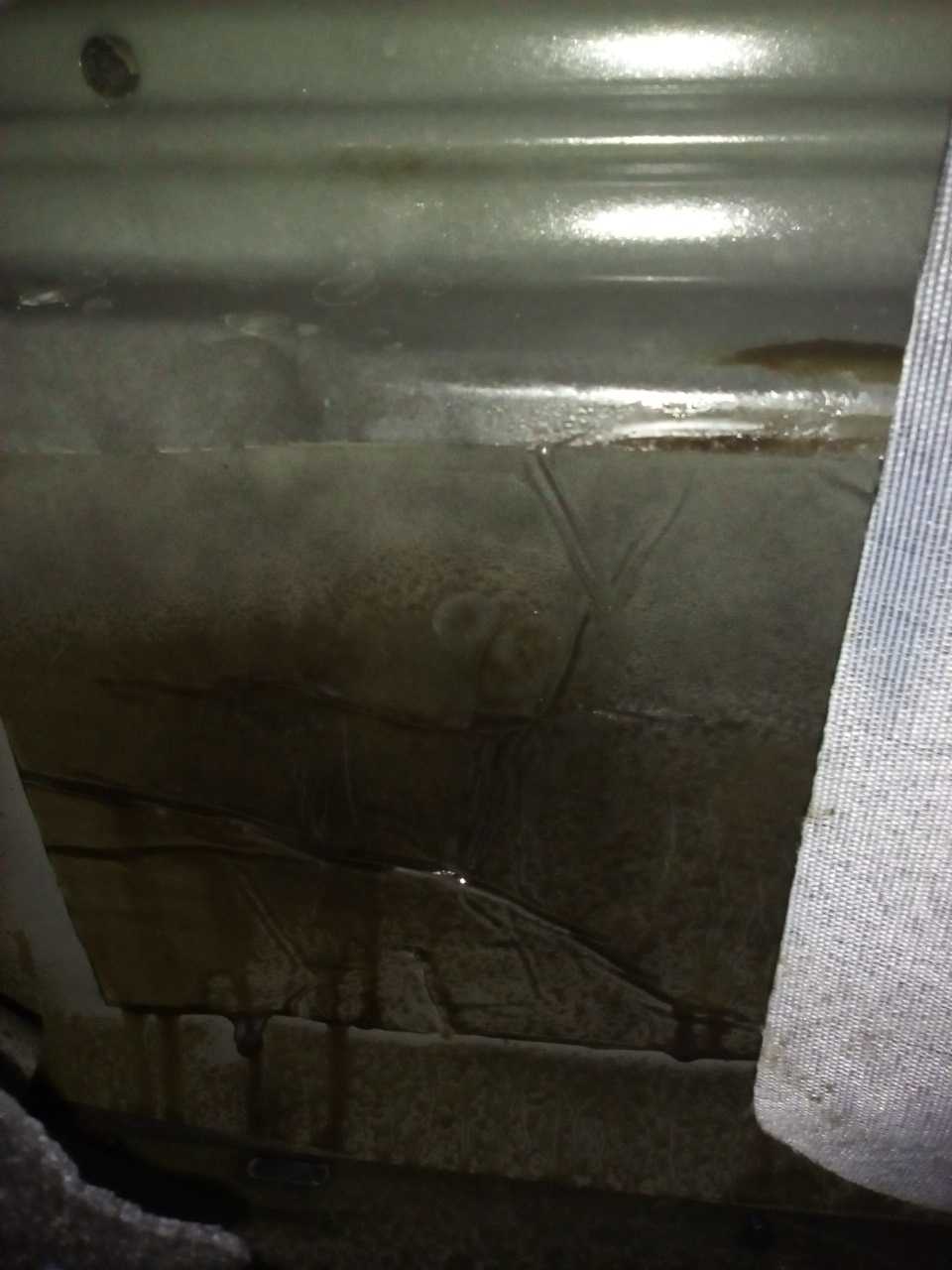

Поскольку динамики не вставали в стандартные отверстия (как будто трудно было это сделать нормальные дырки, все же парятся…), пришлось покупать проставки. Но тут уже не так повезло как с передними дверьми, куда отлично встали универсальные от Nissan. Тут же пришлось мастерить обычные на 13:

Фото как стоят нет, поскольку было уже темно, когда заканчивали. Но встали надо сказать так себе. Сидят конечно крепко, но некоторые болты криво, болтики 6х30.Отдельно хочется сказать про переходники, которые заказал через магазин VestaShop ZRS-AG-22.

Переходники то конечно норм, но вот полярность, на удивление перепутана в самой аудиоподготовке. На передних дверях было 50\50. Сзади обе двери перепутаны. Так как резать ничего не хотелось, а колодки встают только определенным образом, вынул провода из колодки и поменял местами.

Антенна. Тут вообще анекдот. Благодаря интернетам, выяснил что провод под антенну в магнитолу находится за приборной панелью… Снимаю облицовку воздуховодов, откручиваю 2 винта облицовки приборной панели, снимаю. Дальше нужно было выкрутить болты (саморезы) крепления самой приборной панели, но с ними возникла небольшая трудность. Они… ОТСУТСТВОВАЛИ! ИХ НЕ БЫЛО, КАРЛ! Приборная панель ничем не была закреплена, она просто там находилась, просто была туда помещена…

Я был, мягко говоря, удивлен…Но нужно было работать дальше, нашел провод антенны, для него заранее купил переходник, к сожалению тоже не сфотографировал. С ним был провод для стандартной аудиосистемы. Провел его к магнитоле, и поскольку приходилось снимать крепление воздуховодов передних, эти саморезы (2 шт) также подошли для приборной панели. Решил прикрутить панель, а воздуховоды пока на 2-х вместо 4-х повисят.

На след.день поехал искать такие саморезы, под звездочку. Нигде нет, потом поехал к официалам. Они сказали что таких тоже нет, но в рем-зоне что-нибудь поищут. В итоге вынесли мне горстку винтиков, которыми все потом прикрутил. Сказали что такие винты можно найти в магазине запчастей Рено.

Вот как то так. Удачи на дорогах.

Пробег: 22000 км

www.drive2.ru

Штатные динамики лада веста: вопросы аудиосистемы

› Салон и все что в нем

В местах крепления колонок ставятся проставки под динамики это придает чистоту звука. Кстати штатная магнитолла Лада Веста играет как по мне — на достойном уровне, Все потому что проставки там есть. Установить их надо для того чтобы: динамики не задевали об обшивку, чтобы не было дребезга, вибрации, постонних шумов. Автопроизводители приводят разные варианты аудиоподготовки автомашины, облегчающие установку музыки. Колонки и акустика у Лады Веста есть не везде.

Мультимедийная акустическая штатная система полностью входит в автомобиль Лада Веста комплектации люкс, штатные динамики имеют хорошее звучание. Вариант Лада Веста комфорт включает аудиосистему + 4 динамика, пищалок в треугольниках зеркал не имеет. В дверях стоят динамики, размер их 16 см или 6 дюймов.

Магнитола и колонки в Лада Веста классик (базовая версия) не предусматривается, на месте магнитолы стоит заглушка — «все для людей!» У классики имеются только провода для подключения аудиосистемы, вкупе со штатными отверстиями под АС (Акустическая система). Чтобы узнать тему подробнее читайте статью до конца!

Выбор звуковых колонок

Акустические системы делятся на 3 типа.

1 тип — Компонентная: cостоит из трех динамиков, каждый из которых отвечает за воспроизведение своего частотного диапазона. ВЧ — высокие частоты, НЧ — низкие, СЧ — соответственно, средние. Все три колонки находятся в отдельных корпусах на одной платформе. Система преподносится, как лучшая. Недостаток — высокая цена.
2 тип — Коаксиальная. Здесь все динамики располагаются в одном корпусе. Наиболее распространена по соотношению цена — качество.
3 тип — Широкополосная. Один динамик, воспроизводящий все частоты.

На Весте стоят широкополосные штатные динамики, их звучание устраивает не всех ценителей музыки. Если Вас не устраивает магнитола Лада Веста, и Вы собрались заменить всю АС, то потребуется приобрести проставки под динамики Лада Веста, либо выпилить их из фанеры.

Покупая колонки, помните, что мощность их должна быть немного большей, чем исходящая от магнитолы. Только в этом случае звук будет качественным. Однозначной рекомендации по выбору АС быть не может, у каждого свой слух. Посадочное место под АС на передних дверях Lada Vesta — 160 мм. (6 дюймов), на задних — 130 мм. (5 дюймов).

При выборе колонок следует исходить из этих размеров, прибавив толщину проставки.

Снятие обшивки и монтаж АС (Акустическая система)

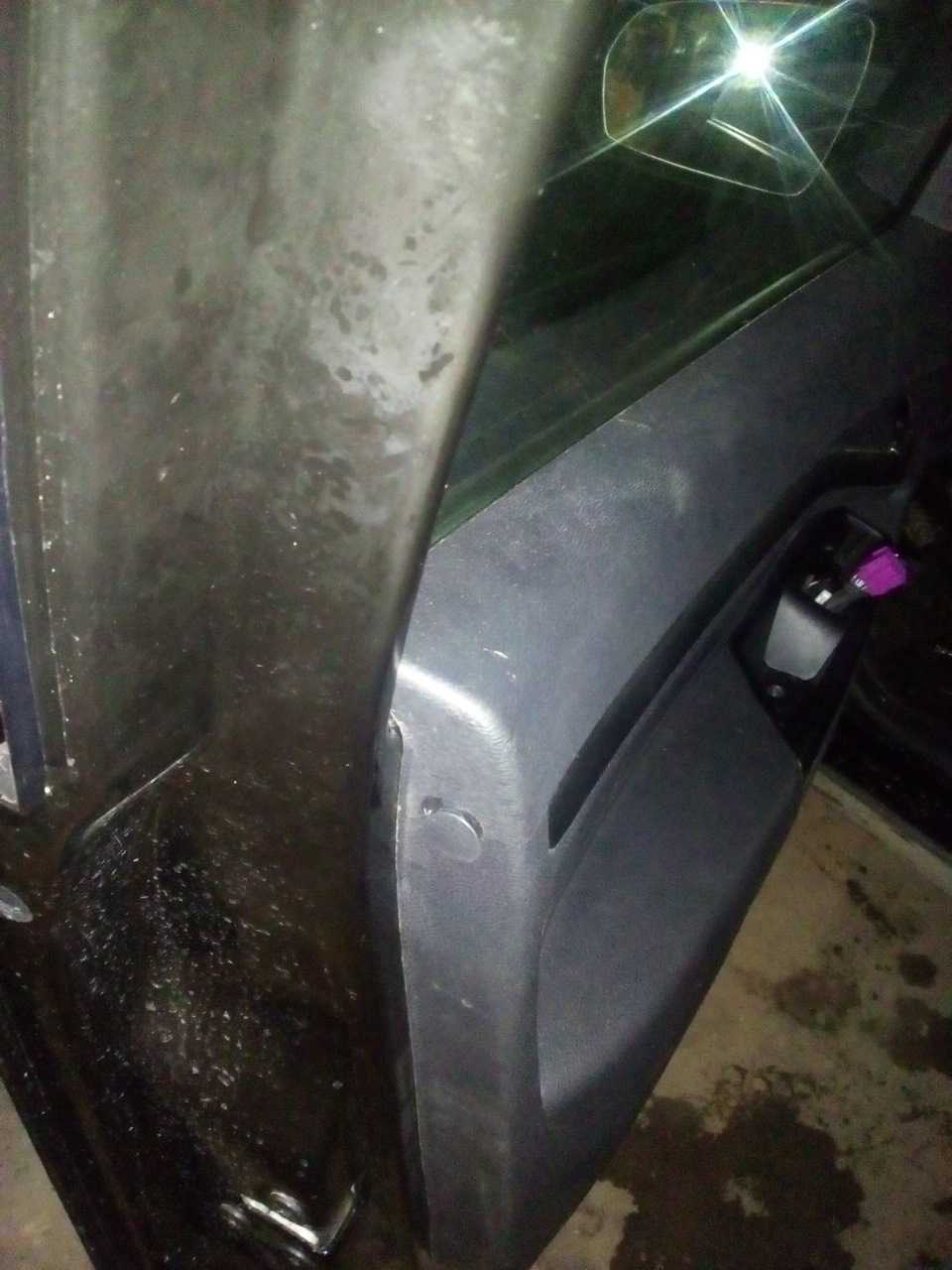

Прежде всего снимаем обшивку. Здесь надо действовать предельно аккуратно, используйте для поддевания заглушек и кнопок пластиковую карточку, а не отвертку. Помимо саморезов, обшивка держится на клипсах, которые постоянно ломаются при снятии, есть смысл заранее приобрести запасные.

Сняв обшивку, при замене штатной аудиосистемы, видим, что Автоваз крепит динамики посредством вытяжных заклепок. Если внутри заклепки остался обломок вытяжного стержня, выбиваем его внутрь, аккуратно высверливаем шляпки. После снятия динамика убираем остатки заклепок, следя за тем, что бы ничего не осталось внутри двери.

Для этого заранее подложите в дверь подходящий кусок бумаги полукругом.

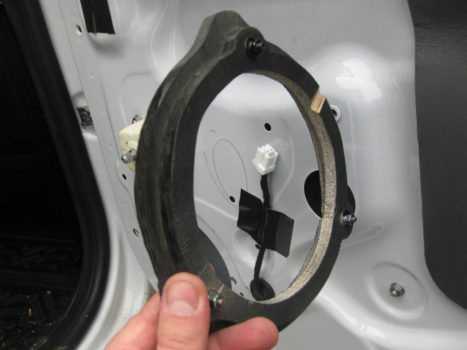

Установка колонок производится через проставки, заглушающие резонанс. Если вырезаете проставку из фанеры толщиной 10-15 мм., есть смысл вырезать под нее прокладку из тонкой резины.

Фанеру выпиливаем по углублениям в двери, для этого желательно изготовить первоначальный бумажный шаблон, плотно приложив бумагу к металлу двери. Обводим маленьким карандашом снаружи — углубление, изнутри — отверстия, вырезаем ножницами, примеряем. Прикладываем к фанере, рисуем, пилим. Готово. Высверливаем отверстия под винты, делаем углубление под «потай», что бы головка не торчала, привинчиваем на дверь.

Для подключения динамиков потребуется переходник, заводская проводка имеет оригинальный штекер Рено-Ниссан. Срезать его не рекомендуется, есть риск потерять гарантию на ремонт. Подойдет переходник СТ 55-17, либо ZRS-AG-22. Прикручиваем динамик шурупами, или саморезами. Установка колонок в двери завершена.

Снятие обшивки и монтаж АС (Акустическая система)

Прежде всего снимаем обшивку. Здесь надо действовать предельно аккуратно, используйте для поддевания заглушек и кнопок пластиковую карточку, а не отвертку.

Помимо саморезов, обшивка держится на клипсах, которые постоянно ломаются при снятии, есть смысл заранее приобрести запасные.

Прикладываем к фанере, рисуем, пилим. Готово. Высверливаем отверстия под винты, делаем углубление под «потай», что бы головка не торчала, привинчиваем на дверь.

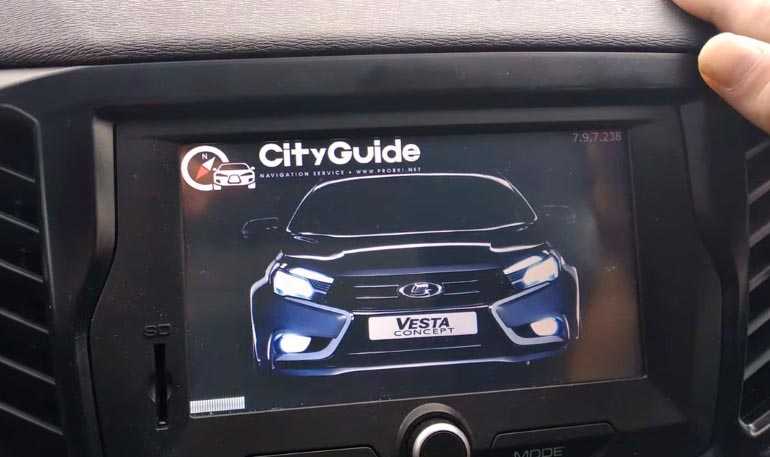

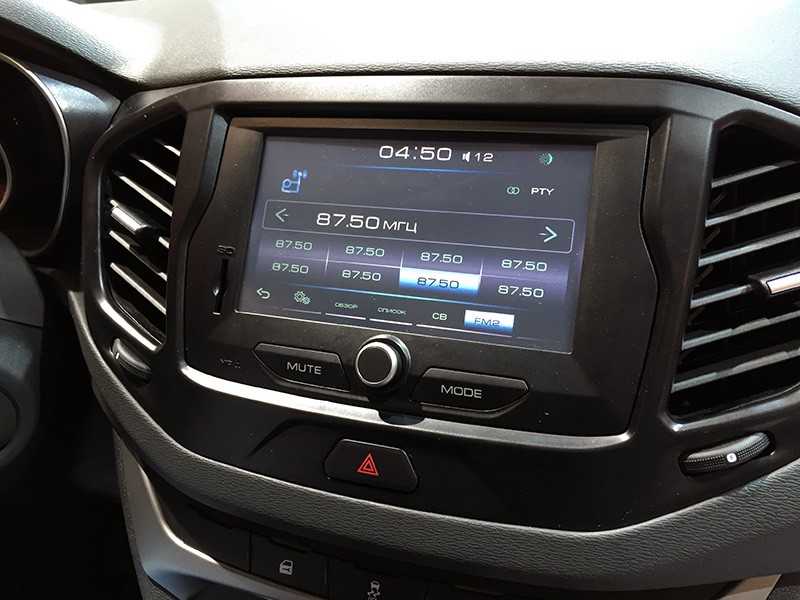

Элементы управления штатной магнитолой Лада Веста

В привычном для всех месте – в левом верхнем углу магнитолы располагается кнопка включении и отключения магнитолы.

Правее от нее находится микрофон для общения при включенной функции Hands free, а также кнопка Reset для сброса настроек девайса. Еще правее расположен монохромный дисплей, служащий для вывода различной информации – названия трека, радиостанции и ее частоты, время и т.д. В общем, тут все то, что мы привыкли видеть и ожидать от дисплея магнитолы.

Правее магнитолы находится слот для SD-карты и клавиша отображения часов DISP.

В нижнем ряду мы можем наблюдать кнопки:

MUTE – отключение звука
Зеленая и красная трубки – принять и отклонить вызов,
SCAN – многофункциональная клавиша.

Еще чуть ниже мы видим клавиши RADIO и AUDIO, которые выполняют функции переключения режимов воспроизведения – либо радио, либо аудио с носителя информации.

В самом центре магнитолы находится шайба для прокрутки различных функций, но чаще всего она используется для увеличения или уменьшения громкости.

Ниже находятся клавиши с цифрами от 1 до 6. Они используются для быстрого перехода к сохраненным радиостанциям. Кроме этого, в режиме аудио они могут быть использованы для других целей. Так, например клавиша 1 может листать папки на флеш-карте.

Лада Vesta Черный Классик) › Бортжурнал › Установка акустики в ладу весту)))

По самой акустики мной была куплена голова пионер 180ub, и колонки jbl 602. Почему я купил именно это? да потому, что по-большому счету я уже давно переболел автозвуком, и вкладываться опять в это дело не особо-то и хочется)

Начнем с установки ГУ, с этим не возникнет практически никаких проблем, поджимаем пальцами сверху и снизу заглушку под ГУ, достаем ее, дальше видим разъемы iso, подключаем их к ГУ, все, по мимо антенны ГУ подключено, чтоб подключить антенну, нужно найти переходник с ниссановского разъема на обычный, и наслаждаться звуком… а еще найти в панели сам разъем, который не известно где находится, если он вообще есть в классике, хотя антенна есть, значит и он должен быть))) но мне радио не интересно, слушаю флэшки)

а вот теперь самое интересное))) снятие обшивок двери, их снимать обязательно, через окошки засунуть динамик, и закрепить его вряд-ли получится, а если и получится, то до штекера вам все равно не добраться))))

Инструкция по этому делу есть на ютюбе, вот по этой вот ссылочке:

А вот по правой двери инструкции я не нашел в интернете, пэтому раскажу подробнее о нюансах снятии обшивки на ней)))Во-первых на ней не надо снимать кнопку стеклоподъемников, и секретного самореза в ней нету, достаточно открутить ручку, делается это следующим образом: с нижней стороны ручки есть пазики, в которые можно залезть карточкой, и поддев крышку ручки, снять ее, внутри будут два винта под ключ на 10, которые нужно открутить, и все, дальше как и на левой двери. Не забываем снимать уголки под пищалки, которые установлены напротив зеркал заднего вида.

В общем, когда вы снимите обшивки, вы увидите заклеиное шумкой отверстие под динамик, оторвав которую, вы обнаружите, что отверстия под саморезы динамиков соответствуют реношному варианту. и установка без проставок обычных динамиков не желательна, НО! при желании впихнуть их можно, что я и сделал, для этого я обклеил по перимитру отверстия вибру, чтоб она прижимала динамик по перимитру, ведь прикрутить динамик будет можно только на 2х саморезах, и то, отверстия даже под них расположены узковато, но если динамик приподнять над дверью, то под углом все можно вкрутить, и сядет все достаточно крепко. Опять же повторюсь, что вариант этот крайне не желательный, надо делать через проставки, просто лично мне музыка нужна так, чтоб фоном играла, и нет нет послушать, поэтому и проленился, не стал их изготавливать)

теперь тот самый момент, о котором я говорил вначале, это тот самый переходник))) в общем ждать его месяц пока он придет, желания особого не было, соответственно что я придумал (хотя 1 человек в комментах подсказал эту идею) я пошел купил в магазине тоненькие клеммы папы 4 штуки, а так же клеммы под подключения динамиков, спаял все это дело на рабюоте, пока была возможность, и те самые клеммы, которые вставлял в штекер, посадил на термоусадочку, под самый корень, чтоб ничего не замкнуло, после чего еще дополнительно обмотал все это дело изолентой))

тут кстати очень важно не затупить и сразу не напутать с полярностью) Кстати, для тех, кому интересно, есть ли проводка под пищалки, скажу, что я ее не нашел, видимо она есть только в комплектации с пакетом мультимедиа, и придется тянуть ее самому)))

А далее закрываем обивку, и наслаждаемся звуком))) хотя нет, наслаждаться звуком у Вас не получится, если прежде чем ставить обивку, вы не проклеете сеточку под динамик))) да, пока у Вас нет никакой музыки, стоит она достаточно плотно, но вся эта плотность заканчивается через 5 минут прослушивания музыки, и дребезг от нее будет такой, что мало не покажется)))

Кстати интересный момент, на видео обращали внимание на отвратительную шумку в дверях, а я же когда снял обшивку, двери оказались довольно-таки не плохо проклеены каким-то материалом по типу вибры, только вместо фольги сверху был мовиль)) и проклеена дверь не только по наружней рубашке, а так же и с торцов) правда лишь до половины двери)))

кстати, не знаю как так получилось, но играет музыка достаточно не плохо, звук довольно качественный и чистый, бассов конечно глубоких нет, но тут дело скорее еще в ГУ и в самой акустике)))

Теперь сразу ответы на популярные вопросы:1) размерность под динамики, 16 см2) глубина до стекла, достаточно глубоко, заводской сплэн я не срывал, рукой туда не лез, но чувствуется что до стекла еще норм места.3) расстояние от штатого отверстия да обшивки тоже приличная, проставки должны спокойно влезть по идее)))

Советы во время монтажа аудиосистемы

Как видим, монтаж акустических компонентов в салон LADA Vesta не способен сгенерировать сложности и тупиковые ситуации. Владельцу главное придерживаться нехитрых, но полезных правил, а именно:

Весь перечень манипуляций производим предельно аккуратно, не ломая крепеж и не царапая панели.
Поскольку аудио-подготовка изначально присутствует, нам остается подключить громкоговорители и головное устройство.
Не отрезаем штатные разъемы, а запасаемся ранее указанными переходниками.
Перед непосредственной установкой динамических головок выполняем звукоизоляцию дверных карт.
Установка колонок осуществляется на ранее подготовленные прокладки.

Лада Vesta Белоснежная неVESTA › Бортжурнал › Установка твиттеров

В общем продолжаю улучшать звук в авто. После этой модернизации следующие на очереди следует установка твиттеров и сабвуфера.

В моей комлектации штатные твиттеры отсутствуют, есть только сами «треугольнички» для них. Не долго думая, решил запилить туда твиттеры в довесок к родным динамикам. Понятное дело, что родные дины в дверях у нас широкополосные и устанавливать к ним твиттеры не совсем хорошая идея, но я все-таки решил попробовать. Тут конечно надо бы как минимум поставить нормальные кроссоверы или еще лучше купить компонентную акустику, но все же решил пока попробовать так. Твиттеры решил приобрести Kicx ST25. Достались они мне за смешные 250 рубликов и по отзывам вроде ничего так.

Примерив твиттеры в штатные держателях-треугольниках видим, что корпус твиттеров довольно сильно выступает за края. Берем в руки кусачки начинаем снимать лишнее

Штатную сетку твиттеров хотел оставить, но с ней «треугольник» не захотел нормально вставать на свое место, поэтому сеточка была удалена и твиттер сел в свое место почти как родной :)))) Крепил твиттер с помощью клеевого пистолета. Классная штука — удобно наносить, быстро твердеет, хорошо держит и в случае чего быстро и безследно удаляется.

Забыл сказать. В качестве фильтра в данных твиттерах штатно впаян обычный электролитический кондер на 4,7 Мкф, ну а т.к. мы же в автозвуке «шарим»

Монтаж аудиосистемы в задние двери

Всего существует 3 вида акустических систем:

Штатные динамики Лада Веста

В базовом варианте Лады Весты установлен широкополосный динамик. Но качество воспроизведения в таком формате устраивает далеко не всех.

Для переустановки аудиосистемы необходимо приобрести проставки под динамики. Они помогут избежать вибрации, дребезжания и прочих лишних звуков, обеспечат чистоту звучания.

Чтобы звук был качественным, нужно приобретать колонки с мощностью чуть больше, чем исходит от магнитолы. Посадочные размеры для колонок на дверях Лада Веста:

передние – 160 мм;
задние – 130 мм.

Обязательно учесть, какая толщина подставки.

Динамики диаметром в 16 см крепятся на 3 самореза. Обязательно применять проставку. Регулировка отдельно не требуется, но зазор между акустикой и корпусом должен быть примерно сантиметр.

Установка колонок в задние двери Лады Веста проводится по аналогичному алгоритму. Отверстие под динамик по размеру такое же, как и в передних дверях. При монтаже обшивки алгоритм такой:

Снять ручку стеклоподъемника, если он имеет механический привод.
Снять накладку дверной ручки, чтобы получить доступ к двум винтам.
Открутить винты, отщелкнуть пистоны и снять дверную карту.

В первую очередь необходимо снять весь изоляционный материал с посадочных мест, где будут расположены динамики. При замене штатных динамиков необходимо отключить «массу», снять накладку и дефлекторы. Акустическую систему аккуратно потянуть на себя и отсоединить все провода.

Обязательно для тех, у кого Веста на гарантии

Важно! При установке следует учитывать, что штекер не стандартный, а от Рено Ниссан. Чтобы не потерять возможность гарантийного обслуживания необходимо приобрести переходник типа CT55-17 или ZRS-AG-22

Сборка всего оборудования после установки производится в обратной последовательности. Надежно закрепляется обшивка и процесс считается законченным.

Для автомобиля Лада Веста не во всех комплектациях имеется штатная акустика. Но аудиоподготовка есть везде. Поэтому легко установить динамики своими руками как на передние, так и на задние двери по желанию владельца. Чтобы звук был качественный, следует не забывать про проставку и следить, чтобы динамик комфортно встал в глубину двери, где предусмотрено для него посадочное место. Размер лучше подбирать не больше 16 см в диаметре, тогда не будет проблем при установке.
