Распиновка разъема для диагностики

Этапы диагностики автомобиля по OBD2

1. Доступные функции и конечный результат диагностики

Доступные функции во многом зависят от возможностей ЭБУ и ПК. Поэтому, один и тот же сканер, на разных моделях автомобилей, будет иметь разные возможности.

Основные функции диагностики через OBD2:

• Сканирование отдельных электронных блоков и всей системы в целом;
• Считка кодов и вывод отчета, с расшифрованными кодами ошибок. Отчет может предоставляться в виде графика или списка;
• Сброс ошибок – удаление из памяти ЭБУ сохраненные коды ошибок. Это нужно делать после устранения неисправности;
• Возможность просмотра и коррекции параметров в динамичном режиме. Мониторинг текущих показаний датчиков;
• Некоторые спец. функции – адаптация, программирование, кодирование и т. д.

Конечно, это не весь функционал диагностики по OBD2. Есть много интересных и нужных функций. Для каждого ПО предусмотрен свой функционал и набор инструментов для их использования.

1. Алгоритм тестирования

• Сканер подключен, связь налажена. В программе выбираем модель вашего авто. И Запускаем тестирование;
• По результатам сканирования, выводится отчет. Кода выводятся с расшифровками. Запишите их на листке. Некоторые программы дают возможность послать на печать отчет. Воспользуйтесь этой функцией;
• Далее делаем сброс кодов;
• Заглушить мотор. Через 10 – 15 минут вновь запустить двигатель и желательно немного проехаться, с поворотами и набором скорости. Так мы помогаем ЭБУ набрать данные движения, так как все предыдущие были стерты (обучаем);
• Снова просканировать и сравнить с предыдущими результатами. Повторно выведенные коды ошибок будете сбрасывать после устранения соответствующей неполадки;
• Затем можно отрегулировать работу некоторых компонентов. Для этого в сканерах и их программах, предусмотрена функция просмотра в режиме реального времени. Список того, что можно поменять, предоставит ПО на мониторе ПК и зависит от характеристик ПО бортового компьютера автомобиля.

1. Расшифровка кода

Большинство диагностических ПО предоставляют доступ к базам производителей. В них можно найти подробную расшифровку кода, с учетом особенностей вашей модели автомобиля. Информацию можно найти и в свободном доступе, введя в строку поиска, код и марку автомобиля, а также год выпуска и объем мотора.

Меры предосторожности самостоятельной диагностики

• Аккумулятор должен быть достаточно заряжен, контакты прочно соединены.
• Предварительно устраните все обрывы, электрическую сеть восстановите (если были разъединения).
• Все электроприборы, подключенные к бортовой сети (в том числе и сканер), включайте после запуска двигателя. Возможные скачки напряжения могут их повредить.
• ПО для автотестера выбирайте лицензионное, проверенных производителей. Некачественный продукт может навредить бортовой электронной системе.
• Без полной уверенности в полном понимании, не пользуйтесь специальными функциями, не вносите коррективы в ПО ЭБУ.

Бортовой компьютер контролирует все процессы в автомобиле. Это очень точное и чувствительное устройство. Некорректное вмешательство, неминуемо, приведет к его выходу из строя. Это слишком дорогостоящее удовольствие

Поэтому, всегда соблюдайте меры предосторожности

Какие вопросы решает поддержка

Компания Yandex понимает важность своевременного оказания помощи, поэтому предлагает несколько вариантов для связи. Для удобства рассмотрим основные вопросы, которые легко решить с помощью техподдержки Яндекс авто

Установка

После покупки головного головного устройства его необходимо установить в автомобиль. Для этого нужно записаться на установку и уточнить адрес центра, куда стоит обратиться за помощью. Телефон поддержки Яндекс Авто по этому вопросу — 8-800-25-054-51. С помощью специалиста удается решить следующие моменты:

1. выбор сервисного центра для монтажа;
2. определение условий для установки оборудования;
3. контакты обслуживающего СТО (если необходимо);
4. день и время обращения.

После согласования всех вопросов можно приезжать в сервисный центр для установки купленного девайса.

Гарантийные случаи

Если в процессе пользования головным устройством возникли трудности или неисправности, наберите тот же телефон техподдержки Яндекс Авто — 8-800-25-054-51. Предварительно изучите вопросы, касающиеся гарантийного обслуживания (срока, условий, особенностей документов). По этому телефону поддержки легко узнать:

• срок действия гарантийного соглашения;
• в каких случаях действует гарантия;
• что входит в гарантийное обслуживание;
• какие документы необходим захватить с собой при обращении;
• когда товар не подлежит гарантийном обслуживанию;
• в каких случаях изготовитель не несет ответственности.

По желанию свяжитесь со службой поддержки Яндекс Авто и оставить жалобу об отказе обслуживания оборудования по гарантии.

Общие моменты

Указанный выше номер телефона техподдержки Яндекс Авто можно использовать и для решения других задач. Специалисты должны дать разъяснения со следующим аспектам:

1. Правила пользования головным устройством.
2. Основные характеристики.
3. Особенности настройки и обновления.
4. Доступные сервисы (браузер, радио, навигатор, телефон) и особенности их работы.
5. Правила подключения к сети по Интернету или с помощью блютуз. Сюда же можно жаловаться, если интернет не работает.
6. Особенности пользования голосовым помощником Алиса.
7. Авторизация в Яндекс Авто и прочие вопросы.
8. Пожелания по дальнейшему развитию сервиса и добавлению дополнительных функций.

Указанную выше информацию можно получить на сайте support auto yandex ru. Начните с ее изучения, ведь так можно сэкономить время на дозвон оператору. По указанной выше ссылке (yandex.ru/support/auto) доступна вся информация о головном устройстве и правилах его применения.

Альтернативная помощь

• имя и фамилию;
• почтовый ящик;
• марку автомобиля;
• тип установки (подключение телефона, отдельная покупка, наличие Яндекс Авто в комплекте или намерение купить головное устройство в будущем);
• регион;
• тема обращения;
• сообщения.

Для получения быстрого и точного ответа рекомендуется заполнить все графы. Под основным полем предусмотрена строка, позволяющая загрузить файлы в случае необходимости. Максимальный размер изображения или видео не должен превышать 10 Мб.

Теперь вы знаете, куда позвонить для связи с поддержкой Яндекс Авто, и где найти форму обратной связи для обращения. Отметим, что специалисты быстро реагируют на запросы и стараются быстро ответить на любое обращение клиента. Но не торопитесь сразу обращаться в поддержку. Сначала изучите информацию по ссылкам yandex.ru/support/auto, auto.yandex/support, а уже после набирать оператору или заполнять форму обратной связи.

Инструкция по диагностике ВЕСТЫ через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA VESTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Веста»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Веста»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Лады Веста

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Lada Vesta.

Трансмиссия Lada XRAY

Одна из самых частых жалоб -шумность коробки передач. Особенно это заметно в прогретом состоянии кпп после пробега 80-100 километров. К серьезным проблемам это не приведет, но если вас раздражает шум, можно попробовать поменять масло в коробке. Как говорят специалисты, это понизит шум на некоторое время.

Сцепление гарантированно прослужит на XRAY около 100 тыс. км пробега. Естественно если «насиловать» сцепление, возможность преждевременного выхода из строя возрастает. Меняют сцепление в сборе.

Неисправности передней подвески Lada Xray
Замена подушек двигателей Lada Xray
Сборка двигателя ВАЗ 21179 (видео)

Стандартизированный интерфейс OBD

В качестве стандартизированного интерфейса OBD используется 16-контактный штекерный разъем. В этом разъеме стандартизированы и геометрическая форма, и размеры, и распределение контактов. Этот диагностический разъем является интерфейсом между автомобильной электроникой и устройством считывания неисправностей, так называемого Scan Tool. Передаваемые данные одинаковы для всех автомобилей, но изготовители не смогли договориться о едином протоколе передачи.

Для обмена данными между диагностическим тестером и автомобильной электроникой утверждены следующие виды связи.

Связь по ISO 9141-2

Используется европейскими изготовителями с медленной скоростью передачи данных (5 бит/с).

Связь по ISO 14230-4 (допускается KWP 2000; KWP — KeyWord Protocol)

Используется европейскими и азиатскими изготовителями. Его также использует Chrysler.

Связь по SAE J 1850

Используется американскими изготовителями. Особенно для автомобилей General Motors и легких грузовиков.

Связь по ISO/DIS 15 765-4

Диагностика на CAN — шине.

Стандартизированный интерфейс OBD должен находиться в салоне и расположен так, чтобы он был легко доступен с водительского сиденья и был защищен от использования не по назначению.

Большая часть диагностических разъемов находится под панелью приборов, в области рулевой колонки или центральной консоли. Конкретное положение интерфейса можно найти во многих системах диагностики двигателя и соответствующей документации изготовителя.

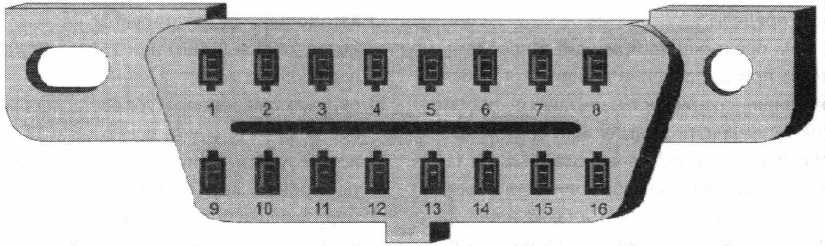

Распределение контактов интерфейса OBD

Контакты 7 и 15 зарезервированы для обмена данными по ISO 9141-2 для диагностики системы управления двигателем и составом ОГ.

• Контакты 2 и 10 — для обмена данными по ISO SAEJ 1850.
• Контакт 4 — «масса» (кузов).
• Контакт 5 — сигнал «массы».
• Контакт 16 — «плюсовая» клемма АКБ.
• Контакт 6 —CAN HIGH.
• Контакт 14 —CAN LOW.

Контакты 1, 3,8, 9,11,12,13 — нераспределенные контакты OBD. Эти контакты могут использоваться/используются изготовителями для внутренней системной и автомобильной диагностики, например ABS, ASR, КПП, подушки безопасности.

Диагностические сканеры

Существует множество сканеров для подключения к OBD разъему. Они бывают как простые, для потребительского пользования, и до сложных дилерских. Автономные ручные сканеры могут прочитать и сбросить коды неисправностей. Профессиональные сканеры обладают более продвинутыми функциями: улучшеная диагностика, возможность устанавливать заводские или специфические параметры ECU, доступ и управление другими устройствами, такими как подушка безопасности или ABS, наблюдение в реальном времени или построение графика параметров двигателя для облегчения диагностики и настройки.

Сканеры на базе ПК, помимо функций ручного сканера, имеют практически неограниченные возможности для записи данных, более высокое разрешение экрана, возможность использовать несколько видов программного обеспечения. Еще одна разновидность сканеров – регистраторы данных позволяют проводить мониторинг автомобиля в нормальных условиях эксплуатации в целях дальнейшей диагностики и настройки.

Возможно ли переместить в другое место диагностический разъем на Приоре

Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:

1. Провода аккуратно отсоединяются от разъема.
2. Устройство не спеша вынимается из так называемого гнезда.
3. Разъем переносится в другое место.
4. Соединительные провода вновь подключаются.

Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

Блокировка диагностического разъема

Ввести угонщиков в заблуждение можно и другими способами. Приведем несколько примеров блокировки доступа к контакту:

• переделка входа с шестнадцатиконтактного на другой (минус – усложнит работу сервисным инженерам);
• выведение OBD – входа в другое место (могут возникать вопросы по гарантийному обслуживанию);
• установка блокирующего реле на пути от разъема к блоку управления (самостоятельная установка может привести к замыканию).

Все эти доработки создают сложности — а может поставить машину на охраняемую стоянку и не мучаться?

разъем для диагностики – необходимое, полезное устройство, без которого нельзя представить себе современный автомобиль. С другой стороны это уязвимое место, «лакомый кусочек» для угонщиков машин. Существуют решения этой проблемы. Воспользуйтесь одним из них и спите спокойно.

Схемы электрооборудования Лада Веста

Современный автомобиль напичкан электроникой. Электропроводка пронизывает кузов автомобиля, подобно венам в теле человека. Водители, увлекающиеся машинами и их доработкой способны разобраться в этой паутине без особых проблем, но куда удобней изучать автомобиль, имея под рукой полезные инструкции и схемы.

Ремонт или тюнинг в определенных случаях тесно связан с электрикой. Например, подключение дополнительной подсветки салона, установка нового электрооборудования или восстановление машины после ДТП не обходится без вмешательства в проводку. Поэтому перед началом работ рекомендуется изучить электрические схемы автомобиля. Фрагмент такой схемы:

Скачать электросхемы Весты могут пользователи сайта:

Чтобы скачать файлы нужно авторизироваться на сайте

Схема соединений переднего жгута проводов: 1 – блок-фара правая; 2 – противотуманная фара (ПТФ) правая; 3 – звуковой сигнал; 4 – электровентилятор системы охлаждения двигателя; 5 – звуковой сигнал тревожной сигнализации; 6 – датчик давления системы кондиционирования; 7 – блок управления электровентилятором системы охлаждения; 8 – противотуманная фара (ПТФ) левая; 9 – блок-фара левая; 10 – соединение проводов; 11 – датчик температуры наружного воздуха; 12 – соединительная колодка; 13 – датчик скорости правого переднего колеса; 14 – электронный блок управления двигателем; 15 – блок управления АБС; 16 – клапан продувки адсорбера; 17 – выключатель охранной сигнализации; 18 – датчик скорости левого переднего колеса; 19 – мотор-редуктор переднего стеклоочистителя; 20 – насос стеклоомывателя; 21, 25 и 27 – соединительная колодка для подключения к жгуту проводов панели приборов; 22 – датчик уровня тормозной жидкости; 23 – соединительная колодка для подключения к жгуту ЭСУД; 24 – блок предохранителей и реле в моторном отсеке; 26 – элемент обогрева ветрового стекла.

Схема соединения заднего дополнительного жгута проводов: 1 – наружная секция заднего левого фонаря; 2 – внутренняя секция заднего левого фонаря; 3 – внутренняя секция заднего правого фонаря; 4 – наружная секция заднего правого фонаря; 5 – соединения проводов; 6 – замок багажника; 7 – плафон освещения номерного знака; 8 – обогрев заднего стекла; 9 – плафон освещения багажника; 10 – дополнительный стоп-сигнал; 11 – камера заднего вида; 12 – блок управления парктроником; 13 – колодка для подключения к жгуту заднего бампера; 14 и 15 – колодка для подключения к заднему жгуту.

Схема системы управления двигателем: 1 – катушка зажигания первого цилиндра; 2 – катушка зажигания второго цилиндра; 3 – катушка зажигания третьего цилиндра; 4 – катушка зажигания четвертого цилиндра; 5 – форсунка первого цилиндра; 6 – форсунка второго цилиндра; 7 – форсунка третьего цилиндра; 8 – форсунка четвертого цилиндра; 9 – конденсатор; 10 – электронный блок управления двигателем; 11 – датчик положения распределительного вала; 12 – датчик детонации (ДД); 13 – генератор; 14 – электромагнитный клапан системы впуска воздуха; 15 – датчик аварийного давления масла; 16 – датчик концентрации кислорода (ДК диагностический); 17 – датчик концентрации кислорода (ДК управляющий); 18 – датчик давления компрессора кондиционера; 19 – клапан продувки адсорбера; 20 – датчик положения коленчатого вала (ДПКВ); 21 – дроссельный узел (ДУ); 22 – датчик массового расхода воздуха (ДМРВ); 23 – датчик температуры охлаждающей жидкости (ДТОЖ); 24 – муфта компрессора кондиционера; 25 – реле муфты компрессора кондиционера (К28); 26 – соединительная колодка; 27 – топливный модуль (бензонасос); 28 – электронная педаль газа; 29 – датчик положения педали тормоза; 30 – датчик положения педали сцепления; 31 – блок предохранителей и реле в моторном отсеке; 32 – монтажный блок в салоне; 33 – блок управления электрооборудованием; 34 – главное реле системы управления двигателем (К27); 35 – реле стартера (К23); 36 – реле топливного насоса (К7); 37 – колодка диагностического разъема.
