Несколько лет назад разработал схему РР с термодатчиком, тоже самое что и трёхуровневый, только напряжение меняет в зависимости от температуры автоматически.

Когда создавал свой реле регулятор цель была создать надёжный реле регулятор, который облегчит зимний пуск двигателя, т.к. в мороз приходилось снимать аккумулятор и греть-подзаряжать дома, что было не удобно. Когда сделал, поставил проблема с запуском двигателя в мороз исчезла. более того проявились другие полезные качества. Как то увеличение срока службы аккумулятора. Двигатель стал заводиться с аккумуляторами, которые раньше его не заводили(меньшей ёмкости или старыми-убитыми). более стабильное напряжение.

вот видео как работает,

кто заинтересовался, может у меня заказать.vk.com/id6807678

Пипец мосту пришел от него(((

Красава дружище))себе поставил и тоже заметил такую шляпу.все мерцает, сегодня переделаю +100500 тебе:)

Какраз регулятор сломался. Спасибо буду ставить)

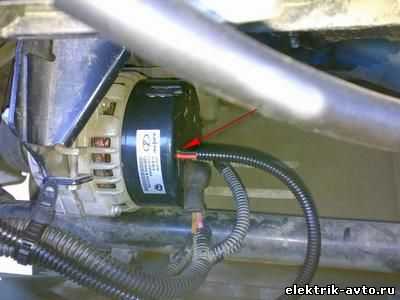

Кстати, удобнее провод выводить через большое отверствие, которое выглядит как круг с прямоугольником. Оно вроде как под W. У нас вывода для этого W нет. На сколько я понимаю схему геннадия, это одна из обмоток генератора (фаза). Это отверствие с правой стороны крышки (если считать что B+ и D c левой) и по вертикали находится между отверствиями под B+ и D.

Понятно. А почему на драйв свою машину не выложишь?

Потому что не люблю фотографировать и фотографироваться. У меня даже фотика нормального нет. Можно взять конечно, но надо еще и помыться, найти место, и ракурс подобрать, фото обработать — заниматься тем чем не люблю. Да и время жалко именно на это. Я лучше с дочей повожусь, или машинкой замусь, или за компом посижу ;-), или посплю =) Да и подому что-то надо делать Да и не люблю фотоотчеты делать (причина выше — не люблю фоторграфировать).

Молодец, хороший выбор

Сгорел у меня один такой в августе Кстати, нехороший человек, тоже моргал свет. Стоял с начала 2010года.Купил такой-же, но для 10го семейства. Там токосъемник другой. Но мне не бяда, у меня же есть токосъемник Поставил туда же — на верхний болт крепления правой блок-фары (не нижний как на фото). Все заработало как и прежде, правда моргания нет совсем

А вообще я моргание связывал с тем, что допускал использование в регуляторе схемы ШИМ (широтноимульсного усиления напряжения). Какая там реально схема не знаю. Почему подозревал?1

Потому что при использовании ШИМ у постоянного напряжения появляется скважность. Т.е

ток идет прямоугольными импульсами, заданной разработчиком схемы, частоты (скорее всего есть определенные рекомендации выбора этой частоты)2. Сейчас не моргает. Вот и думаю, а ШИМ ли там применяется?

ЗЫ, господа УСТАНОВИВШИЕ, данное Полезное устройство. СЛЕДИТЕ за напряжением бортовой сети! Я этой весной пожег Osram Night Breaker’ы напряжением не менее 16В ((. Хорошо хоть АКБ живая осталась.ЗЫЫ, полезнее этого регулятора только (по убывающей)1) ТОРН Адамчука (термооптимизированный регулятор напряжения, супер навороченный)2) регулятор напряжения от Шеви. Он сам нормально следит за правильным напряжением в бортовой сети. Стоит копейки, по сравнению со ТОРНом, и даже дешевле трехуровника

НО, Внимание, его надо ставить у автэлектрика, если не разбираетесь в геннадие. И ставить так, чтобы, при выходе его из строя, было легко поменять на него же или родной (вдруг в пути, «далеком кишлаке», не будет регулятора от Шеви)

Добавлю сразу, если истерлись щетки, меняйте просто щетки на токосъемнике Их отдельно в продаже нету. Можно купить дешевый регулятор с такими же щетками, либо выпросить парочку сгоревших регуляторов у автоэлектрика. Только чтобы щетки были нормальной длины, т.е. чтобы торчали не менее 2/3 от новых. Вы же не хотите часто лазить в генадие и паять щетки

Проблема выходного напряжения автомобильного генератора

В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.

Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем  отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.

Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.

Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением  напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.

Как выполняется замена реле напряжения генератора?

При наличии некоторых навыков снятие и разборка описываемого в статье механизма не вызывает затруднений у человека. Сложнее всего менять его в первый раз, а уже последующие замены, как правило, проходят быстро и без проблем.

Демонтируется регулятор на ВАЗ 2110 по такой схеме:

  1. отключают от АКБ клемму «минус»;
  2. отсоединяют от вывода, маркированного как «D+», приводную колодку;
  3. отворачивают гайку, которая располагается под резиновым чехлом (его требуется немного сдвинуть в сторону);
  4. отсоединяют в контактной шпильке все имеющиеся провода;
  5. отворачивают гайку в цепи генерирующего устройства (данный крепежный элемент фиксирует клемму) и снимают ее.

Затем нужно будет снять кожух генератора, открутив гайки (их три штуки), которые удерживают его, а также демонтировать корпус реле и вынуть из выпрямительного отсека винт крепления разбираемого механизма. Теперь регулятор напряжения ВАЗ 2110 легко снимается. Вместо него можно ставить новое устройство. После замены реле все описанные действия выполняются в обратном порядке.

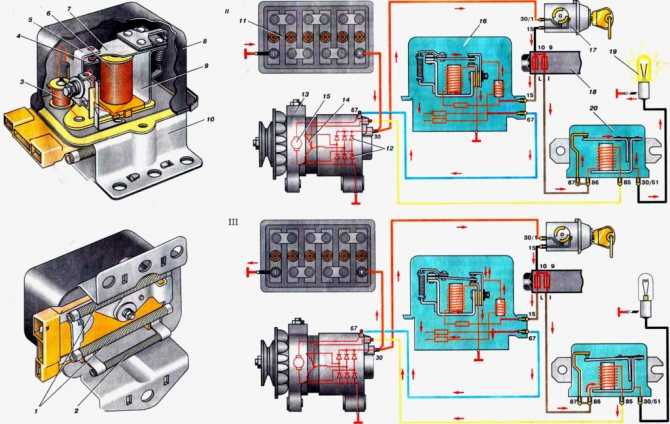

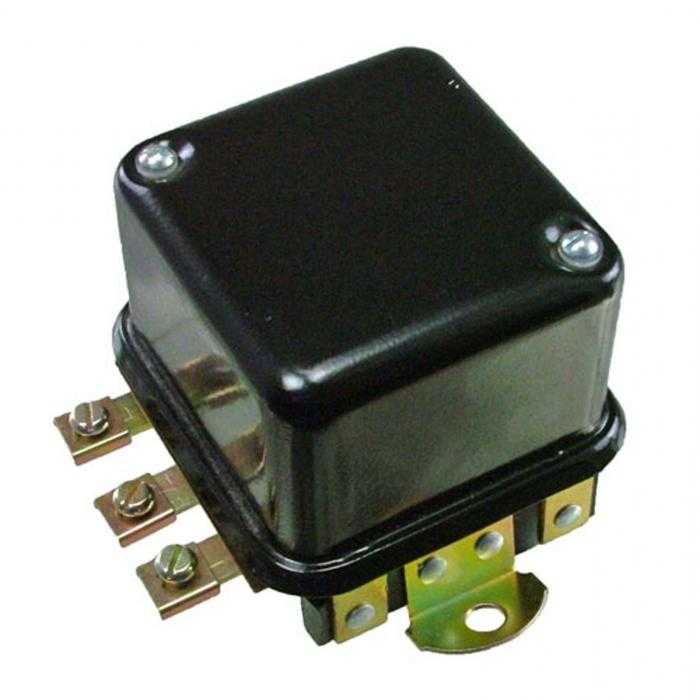

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

  • аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
  • генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах


Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.


Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

  • при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
  • электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
  • в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора


Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

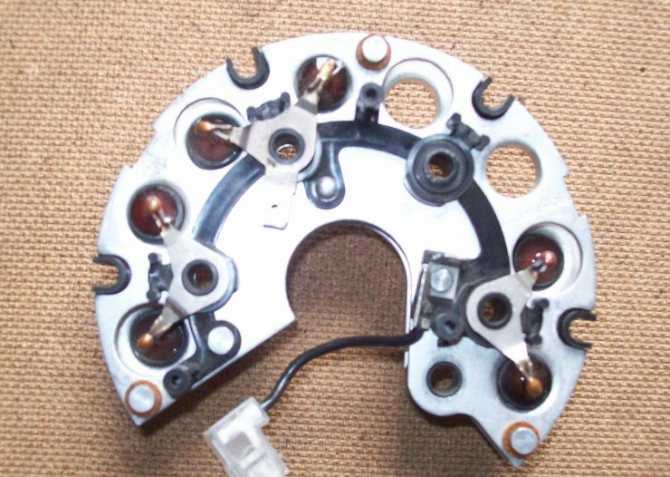

Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

  • подстройка тока в обмотке возбуждения
  • выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
  • отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе


Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Проверяем работу

Как использовать режимы:

  • Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
  • Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
  • Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости)

Максимальная нагрузка, активировано максимальное число потребителей

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Ключевые слова: генератор лада веста | генератор lada xray | генератор лада гранта | генератор лада калина | генератор 4х4 | генератор лада ларгус | генератор лада приора | генератор нива | универсальная статья

4

4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

АвтоВАЗ оптимизировал производственный процесс на линии сварки Lada 4×4

Устраняем скрип заднего дивана на автомобилях LADA

Схема плафона освещения (ЭРА-ГЛОНАСС) на LADA

Обзор штатной магнитолы (ММС) Lada XRAY TOP (люкс)

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки — у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Соответственно, минусовой контакт соединяете с общей пластиной устройства. Лампочку или вольтметр соединяете со щетками. В таком состоянии между щетками должно присутствовать напряжение, если на вход подается 12-13 Вольт. Но если вы будете подавать на вход больше, чем 15 Вольт, между щетками напряжения не должно быть. Это признак исправности устройства. И совершенно не имеет значения, диагностируется реле-регулятор напряжения генератора ВАЗ 2107 или другого автомобиля. Если же контрольная лампа горит при любом значении напряжения или вовсе не загорается, значит, присутствует неисправность узла.

Трехуровневый регулятор напряжения для ВАЗ своими руками

Даже достаточно мощный генератор автомобиля ВАЗ 2110 в наши дни уже далеко не всегда справляется с постоянно растущим количеством потребителей электроэнергии, что приводит к возникновению ситуаций, когда его выходное напряжение падает ниже критичного значения (когда прекращается заряд аккумуляторной батареи). Впрочем, и эта проблема имеет свое решение и оптимальным вариантом является установка трехуровневого регулятора напряжения.

Изготовление трехуровневого регулятора напряжения на штатной основе

Для реализации данной задачи нам понадобятся:

  • Две сборки 25CTQ045 ( с диодами использующими эффект барьера Шоттки), обеспечивающих падение напряжения до 0,4В. Такие сборки выдерживают ток 30А, однако если в руки попадутся менее мощные, то можно установить и их (номинала в 5А вполне хватит). Как вариант можно использовать диоды MBR1545;
  • Радиаторы для охлаждения диодов;
  • Трехпозиционный тумблер с параметрами среднего положения 125В/6А для постоянного тока и 250В/3А для переменного;
  • Пластмассовый корпус подходящего размера (подойдет корпус от блока центрального замка);
  • Крепление для корпуса устройства (можно использовать планку крепления электропривода замка дверей);
  • два куска провода различных цветов с диаметром, позволяющим протянуть их через прорезь в крышке генератора ( в нашем случае красный и черный);
  • пластмассовый фиксатор для удержания проводов в корпусе регулятора.

Схема подключения диодов выглядит следующим образом:

При этом, при установке переключателя S1 в положение «1», генератор эксплуатируется в штатном режиме — диоды исключены из работы.

Установка тумблера S1 в положение «3» обеспечивает подключение одного диода, в результате чего выходное напряжение генератора возрастает на 0,3-0,4В.

Перемещение переключателя в положение «2» подключает к работе два диода Шоттки (соединенных последовательно), соответственно и напряжение увеличится на 0,6-0,8В.

Примерное расположение деталей схемы в корпусе показано на фото ниже (к «входу» подсоединяем красный провод, а к «выходу» — черный).

Для обеспечения подключения нашего самодельного диодного устройства к генератору, красный провод снабжаем клеммой «папа» (его мы соединим с «мамой» провода, идущего от диодного моста). В свою очередь черный провод дополняем контактом типа «мама» и его подключаем к клемме возбуждения регулятора напряжения. Как уже указывалось выше, провода протягиваем через щель в пластмассовой крышке генератора.

На последнем этапе монтажа закрепляем корпус устройства в любом удобном месте (подальше от сильных источников тепла).

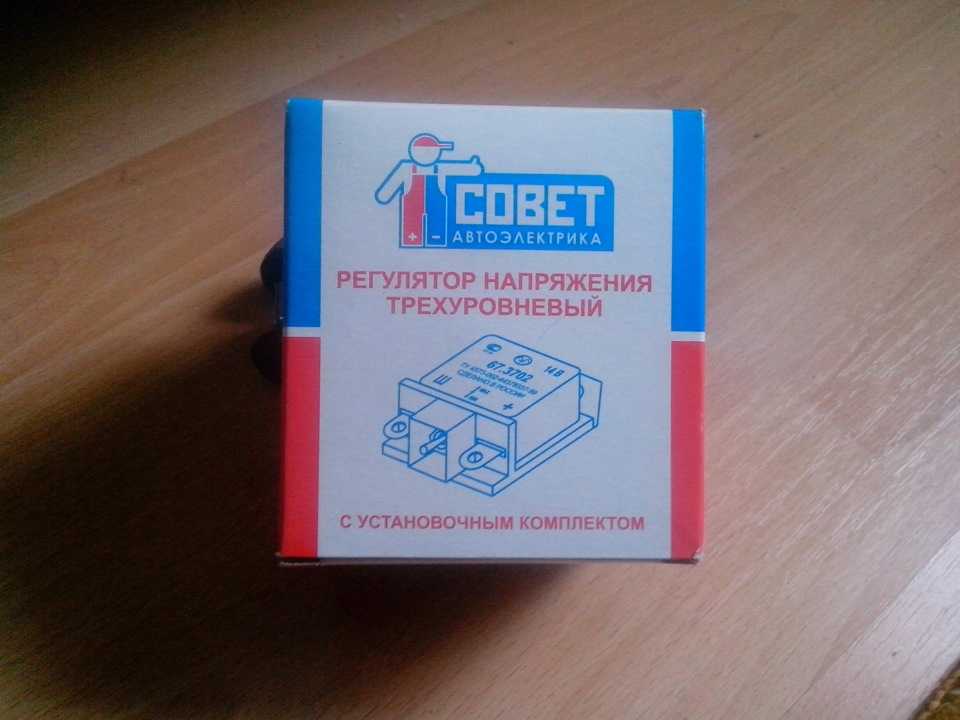

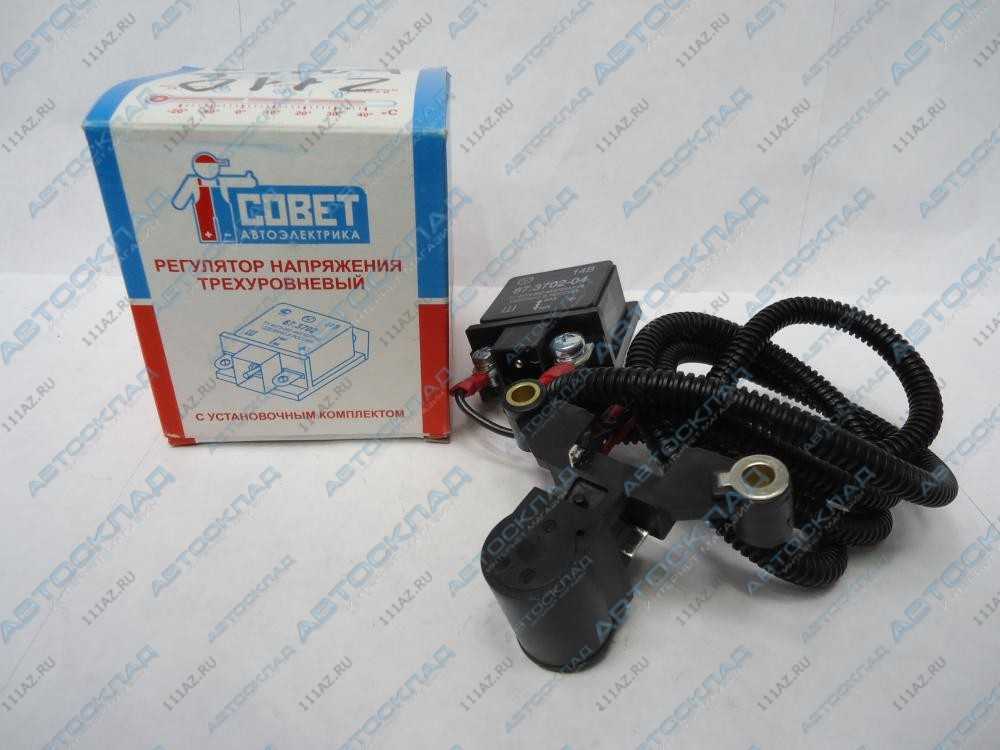

Установка трехуровневого регулятора напряжения заводского изготовления

Для тех автолюбителей, которые не слишком уверены в своих силах и не стеснены финансово, существует более простой и быстрый способ справиться с просадками напряжения, а именно установка трехуровневого регулятора напряжения, купленного в магазине. Для выполнения такой работы не понадобятся особые технические навыки, а следует, всего лишь, приобрести регулятор и приготовить минимальный набор инструмента в виде ключа на «10», крестовой отвертки, ножа и приспособления для обжимки контактов.

Установка трехуровневого регулятора напряжения выполняется в следующей последовательности:

  • Во избежание проблем отсоединяем от минусовой клеммы аккумулятора соответствующий силовой провод;
  • При помощи ключа на «10» отворачиваем на генераторе гайку М6 и отодвигаем провода;
  • Отсоединяем от генератора колодку с проводами и, отжав защелки, снимаем с него защитный кожух;
  • Откручиваем винты крепления регулятора напряжения и отсоединяем его;
  • На место старого регулятора устанавливаем щеткодержатель нового устройства (выходящий провод, для надежности, можно дополнительно укрепить герметиком);
  • Жгут идущий от щеткодержателя к корпусу трехпозиционного регулятора протягиваем вдоль штатной проводки, фиксируя его пластиковыми хомутами;
  • Корпус регулятора закрепляем в любом удобном месте, не забывая обеспечить наличие надежной «массы»( вплоть до того, что протягиваем дополнительный шунтирующий провод, соединяющий регулятор с корпусом генератора).

На заключительном этапе подсоединяем «минус» аккумулятора, запускаем двигатель и проверяем работу системы электроснабжения с изменением нагрузки от минимальной до максимальной.

Теги ваз, генератор, Регулятор напряжения

Как стабилизировать напряжение

Виноваты и мы сами, но есть определенные претензии к штатному регулятору напряжения. Не может он, бедный, учесть ту массу задач, которую мы наваливаем на его маленькую голову в процессе улучшения автомобиля и довешивания разных приборов. Появилось свежее решение, особенно актуальное в автомобилях ВАЗ десятого семейства и выше. Не потому что именно эти автомобили чаще всего напичканы дополнительными устройствами, а потому что сконструирован генератор и реле-регулятор впритык к номинальному потреблению тока.

Трехуровневый регулятор напряжения ВАЗ 2110 работает в тесной связке с генератором. Не нужно напоминать, что генератор вырабатывает электрический постоянный ток непостоянного номинала. То есть, чем выше обороты двигателя, тем большее напряжение на выходе выдавал бы генератор, а это не всем приборам полезно. Не было бы регулятора напряжения, оно скакало бы в бортовой сети от 10 до 16 вольт и выше, а это неприемлемо для большинства приборов и устройств.

Недостатки электрооборудования ВАЗ 2110

Откуда, собственно, исходят все претензии к АКБ? Хороший ухоженный аккумулятор прослужит пять-семь долгих зим и никаких вопросов к нему не возникнет, если правильно его заряжать, правильно разряжать и хоть немного следить за его состоянием. В случае, когда АКБ заряжается прямо на борту автомобиля, что чаще всего и происходит, зарядный ток сильно зависит от количества потребителей на борту.

Чем их больше, тем скупее становится генератор и уделяет АКБ все меньше внимания. Ему же нужно прокормить прожорливые противотуманки, мощную аудиосистему, дополнительные средства комфорта, холодильники, обогреватели стекол, зеркал и сидений, да мало ли чего еще понапридумывают тюнингеры. А генератор разработан с учетом номинального зарядного тока, не учитывая дополнительной нагрузки. В результате, батарея сидит на голодном пайке, постоянно недозаряжается, особенно зимой, пластины осыпаются и через два года изнурительной работы просится на свалку. Виним мы, конечно, аккумулятор. Только зря.

Проведение диагностики РН своими руками

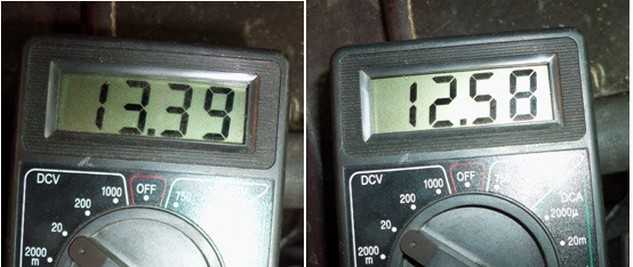

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

  1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
  2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
  3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Режимы работы регулятора ВАЗ 2110

Поскольку устройство имеет трехуровневую схему, то градаций должно быть три:

  • минимальное напряжение, которое поддерживает регулятор составляет 13,6 В, это применимо к
  • сложным условиям эксплуатации при высокой температуре воздуха;
  • нормальный режим стабилизирует напряжение на уровне 14,3 В;
  • максимальный — это напряжение не менее 14,7 В для работы в условиях нагрузок при низких температурах воздуха.

Установка трехуровневого реле проводится быстро и без проблем и не сложнее замены щеток. Инструкция, которой комплектуется устройство, подробно объясняет каждый шаг, включая коммутацию. Цена трехуровневого регулятора для ВАЗ 2110 составляет не более 350 рублей в зависимости от производителя.

Таким образом, взвесив все за и против устройства, можно за небольшие деньги значительно продлить жизнь аккумулятору и стабилизировать работу электрооборудования в автомобиле. Удачных всем дорог и стабильного напряжения в сети!

Преимущества применения трехуровневого реле и особенности его установки

На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:

  • стабилизацию работы сигнализации при сильных морозах;
  • увеличение яркости свечения фар и ламп салонного освещения;
  • резкое наращивание эффективности функционирования обогревателя;
  • увеличение скорости работы стеклоподъемников.

Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.

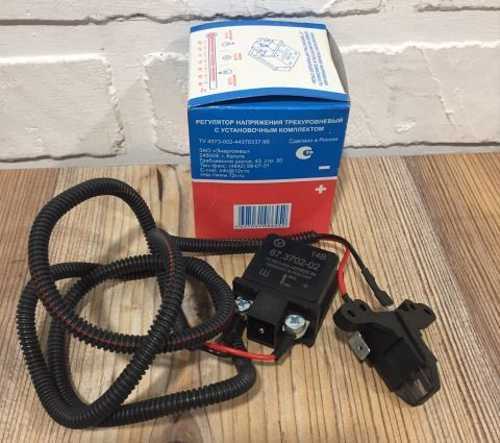

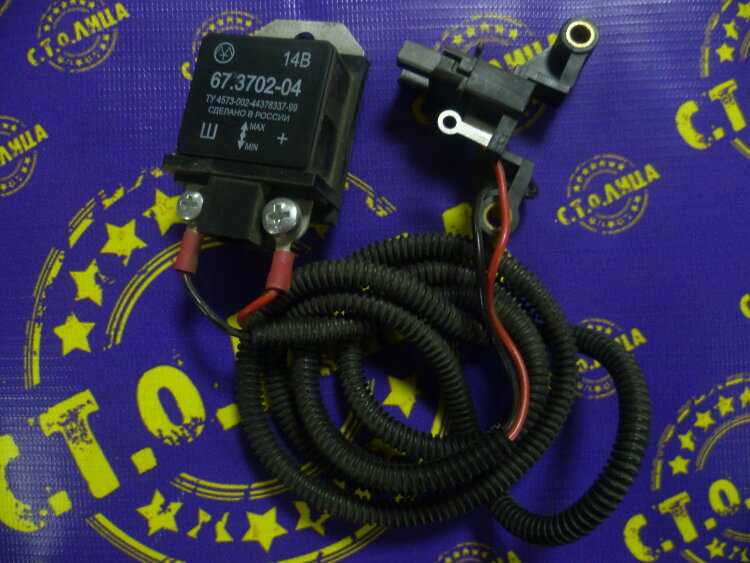

Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.

Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.

Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.

Заключение

Переход на трехуровневое реле-регулятор автомобильного генератора улучшает функционирование электрооборудования автомобиля и увеличивает срок службы аккумулятора. Положительный эффект от его установки проявляется во время сильных морозов. Рекомендуется заменять штатное реле трехпозиционным на машинах производства ВАЗ моделей 9 и старше.

Необходимые компоненты предлагаются в виде сравнительно дешевого готового к монтажу и удобного в работе комплекта. Замена старого реле с последующей проверкой качества монтажа не составляет проблем и выполняется автолюбителем даже с начальным уровнем квалификации в области электротехники. Регулятор отличается высокой эксплуатационной надежностью и оправдывает установку.
