Лада веста регулировка яркости щитка приборов

FakeHeader

Comments 24

знаю. на максимум стоит…

Штатного света, если всё исправно, вполне достаточно. Светодиоды лишнее.Напряжение генератора в норме? Если в норме, то ищи плохой контакт. При плохом контакте и ксенон не поможет))

Диоды не слепят и видно хорошо. Если ставить диоды размером как штатные лампы, а НЕ клеить ленты…

а регулироваться будет если диоды поставлю:?

На приборке не сильно заметно регулировку на моем ВАЗе, зато салонный свет (тоже диод) притухает плавно. Нужно пробовать.

Штатного света, если всё исправно, вполне достаточно. Светодиоды лишнее.Напряжение генератора в норме? Если в норме, то ищи плохой контакт. При плохом контакте и ксенон не поможет))

генератор в норме, по работе и зарядке вижу… та оно подсвечивает нормально, но хочется что б ярче, красивей, а не тускло

Генератор может быть в норме. Вопрос сколько до лампочек доходит.А по яркости — всё должно быть в меру. Переборщищь — потом напрягать будет.

Комбинация приборов Весты имеет уникальный дизайн и современную подсветку, которая построена на светодиодах. Чтобы солнце не мешало чтению показаний, все индикаторы спрятаны в три больших колодца. С другой стороны, в пасмурную погоду они могут наоборот, оставить некоторые участки в тени. В этом случае нужна подсветка, но днем с ДХО она не работает. Что же делать?

Если подсветка приборной панели Весты включается только вместе с ближнем светом фар и не работает днем вместе с ДХО, то чтение показаний может быть затруднительным. Изменить работу подсветки можно несколькими способами:

Внимание! Самостоятельное вмешательство в электрику автомобиля лишает гарантии. Автор ответственности не несет, все действия вы делаете на свой страх и риск

Потребуется разобрать щиток. Далее находим SMD-светодиоды, отвечающий за подсветку бортового компьютера (они загораются вместе с включением зажигания), питание у них постоянное, а управление происходит по «массе». Рядом с ними находится еще один SMD-диод, который отвечает за подсветку всех шкал. Наша задача соединить контакты этих светодиодов перемычкой (куском провода, как показано на фото). Если припаять ее с обратной стороны платы, то полностью разбирать панель не нужно (снимать стрелки и т.д.)

Короткая перемычка отвечает за подсветку шкал в колодцах. Более длинная перемычка предназначена для подсветки стрелок, идея позаимствована у пользователя Atom308 .

Подобные модернизации для владельцев автомобилей LADA не редкость. Припаивать перемычки приходится и в случае аппаратной доработки комбинации приборов Приоры с навигацией.

Процесс доработки на видео ( автор ):

По собственной информации сайта Лада.Онлайн существует несколько разновидностей панелей приборов для Весты. Некоторые отличаются более яркой подсветкой, другие имеют измененную схему работы подсветки (она включается вместе с зажиганием и ДХО). В настоящее время они серийно не выпускаются.

Внимание! с начала июля 2017 года у дилеров LADA появилась прошивка панели приборов, которая позволяет включаться подсветке вместе с ДХО. За прошивку придется доплатить

А вас устраивает комбинация приборов Весты? Напомним, ранее мы рассматривали, как увеличить яркость панели самостоятельно, а также изменить ее цвет подсветки.

Многие автолюбители не довольны подсветкой своей приборной панели в вечернее и ночное время. А ведь некачественная подсветка или ее полное отсутствие негативным образом сказывается на безопасности дорожного движения. Поэтому многие умельцы своими руками занимаются автотюнингом, делая дополнительное освещение своего автомобиля. И в первую очередь делается освещение приборной панели.

Очень часто для этих целей используют светодиоды, которые обладают массой преимуществ и позволяют создать своими руками качественное освещение внутри салона автомобиля. Данная статья расскажет вам, каким образом можно у становить в приборной панели такой тип подсветки и нюансы, которые следует соблюдать в данной ситуации.

Лада Веста, самостоятельная регулировка яркости, через ELM, подсветки приборной панели

APK файл из архива копируем в любое место на вашем телефоне, архив ecu.zip, не распаковывая, копируем в корень внутренней или внешней памяти телефона. На телефоне запускаем APK файл (предоставляем права на установку если это необходимо) — произойдет установка программного обеспечения. Запускаем установленную программу Ecu Tweaker (после запуска она обнаружит архив, который мы поместили в корень памяти и установит его) и подключаемся к нашему ELM сканеру.

Нажимаем кнопку «Meter Cluster»:

На скрине поля пустые, так как приложение не подключено к лада веста, у вас они будут заполнены значениями.

В этом окне регулируем яркость подсветки так, как вам будет удобно. В правые столбцы вписываем значения (указываются в процентах) напротив нужного параметра (ЖКИ, шкалы или стрелки). После чего нажимаем кнопку записи, в зависимости от редактируемого параметра, кнопки записи будут отличаться; Daybacklight_CF — при регулировки яркости в дневном режиме и Nightbacklight_CF в ночном режиме.

В этом же окне можно полностью отключить (или включить если она у вас выключена) подсветку приборной панели при дневном режиме Напоминаем, что данная инструкция актуальна для обновленных приборных панелей (с оранжевой шкалой), на предыдущих версиях не проверялась.

Источник

Список прошивок для панели приборов Лада Веста

Предыдущие версии прошивок не совместимы с последующими. Это нужно помнить при самостоятельном апгрейде. Некорректный подбор версии выведет из строя электронный блок управления двигателем (ЭБУ), бортовой компьютер.

Версия ПО Тип КПП Трансмиссия
Лада Веста 026 8450007022 МКПП
028 8450007022 МКПП
035 8450007022 АМТ
036 8450007022 МКПП
019 8450030825 МКПП
022 8450030825 АМТ
027 8450030825 МКПП

Состоянием на март 2020 года прошивка щитка приборов на Лада Веста, активации подсветки в режиме ДХО не проводится по причине выявленных ошибок в программном обеспечении.

Вывод

Установка прошивки нового поколения крайне важна для мониторинга показателей приборов, отслеживания температуры двигателя, снижения напряжения для глаз.

В процессе перепрошивки будьте предельно внимательны, не нарушайте последовательность действий. Помните о совместимости прошивок нового поколения. В случае возникновения сложностей при апгрейде обратитесь за помощью к специалистам СТО.

Прошивка приборки VESTA, ДВС VestaLargusX-RAY

Прошивка приборки VESTA, ДВС VestaLargusX-RAY запись закреплена

Прошивка ДВС 1.6 Vesta, X-RAY, Largus с блоком М86 В наличии прошивки от «Motor-Master» ( Динамик и Супер Динамик ) и «Chelyaba». Разные версии — под Евро2/5, с вкл вентилятора на 95-97°, с быстрым пуском, нормальным прогревом. С сохранением номера прошивки и контрольной суммы стока. Показать полностью…

Прошивка приборных панелей LADA VESTA, БЕЗ СНЯТИЯ панели с сохранением VIN . Для панелей с белыми шкалами ПО — 26, 28, 35, 36

— Прошивка ПО — Активация круиз контроля и ограничителя скорости — Отключение сигнализатора не пристегнутого ремня Для панелей с оранжевыми шкалами ПО — 11, 19, 22, 27, 126, 226, 301, 501 — Прошивка ПО — Отображение РЕАЛЬНОЙ температуры двигателя — Активация круиз контроля и ограничителя скорости — Отключение сигнализатора не пристегнутого ремня

Прописать VIN номер в приборку Для тех, кто самостоятельно прошивал приборку готовой прошивкой и не прописывал VIN

Корректировка пробега. Уменьшить пробег на приборке, прописать реальный пробег после неудачной смотки и пробегом «999999»

Включение дополнительных функций на LADA VESTA 1. Включение подсветки поворотов при помощи ПТФ для комплектации Люкс 2. Отключить автоматическое включение заднего дворника для SW и SW Cross 3. Включение звукового сигнала при включении/выключении штатной сигнализации 4. Отключить систему помощи при трогании на подъеме (HSА) 5. Follow Me Home («проводи меня домой») для комплектации Люкс 6. Отключение ДХО при ВКЛ поворотника, со стороны ВКЛ поворотника, для комплектации Люкс

На первых автомобилях Lada Vesta панель приборов не имела подсветки в дневное время, из-за чего чтение показаний при ярком свете было затруднительным. Кроме этого, после самостоятельной установки круиз-контроля, на панели будет отсутствовать соответствующая индикация. Исправить все эти недочеты можно при помощи обновления прошивки приборной панели.

Подсветка приборной панели Лада Веста

На автомобилях семейства Лада Веста используется подсветка двухрежимного типа панели приборов. Что это значит? Приборная панель транспортного средства имеет два режима подсветки — дневной и ночной. Водитель переключает эти режимы постоянно, даже не догадываясь об этом, дневной режим подсветки работает при выключенных габаритах, а ночной режим — при включенных.

Принципиальной разницы между режимами подсветки нет, однако, сам факт их существования дает возможность отрегулировать яркость подсветки в зависимости от времени суток. При езде в дневное время, обычно яркость устанавливается на максимальное или близкое к ним значение, так как под лучами солнца показатели приборной панели становятся плохо различимыми. Такой режим совершенно не подойдет для вечерней или ночной поездки, большая яркость приборной панели будет «бить» по глазам водителя и отвлекать от дороги, поэтому в ночном режиме яркость показателей уменьшена.

На автомобилях Лада Веста яркость подсветки разделена на три параметра: подсветка ЖКИ(показаний бортового компьютера), подсветка шкалы и подсветка стрелок. Для каждого параметра яркость выставляется отдельно, благодаря чему можно провести гибкую настройку.

Прошивка приборной панели

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

  1. Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
  2. Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
  3. Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
  4. Неисправности, связанные с электронной микросхемой.
  5. Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

После не совсем удачной первой «приборки» Весты была выпущена обновлённая, с исправленными недочетами. Возникает вопрос – что делать владельцам первого поколения Лады Весты. Чтобы подсветка заработала и в дневное время без включения света фар, можно «приборку» перепрошить. Если машина дополняется круиз-контролем не на заводе, а силами владельца, на старой панели без прошивки не будет загораться соответствующая индикация.

Без навыков и знаний самостоятельная установка программного обеспечения может больше навредить, чем принести пользу. Пошивка должна использоваться строго для конкретной приборной панели. Не допускается установка обновленного программного обеспечения с новой «приборки» на старую и наоборот.

Нужно отдавать себе отчёт, что все действия выполняются на свой страх и риск. Никто не даст гарантии, что после самостоятельной прошивки «приборка» будет правильно работать. Для предотвращения такого исхода рекомендуется обновлять панель либо у официального дилера, либо на специализированных СТО.

Стоимость такой услуги варьируется от 1500 до 2500 тысяч рублей. Это гораздо дешевле, чем покупка нового щитка взамен испорченного своими руками. За демонтаж и перепрошивку могут лишить гарантии, если процедура проводится не у официального дилера. Если же принято решение обновить ПО самостоятельно, потребуется сделать резервную копию штатной прошивки, затем приготовить необходимые инструменты:

  1. Прибор для прошивки Usbdm OSBDM V4.95 – можно заказать на АлиЭкспресс, стоимость – примерно 600-700 рублей.
  2. С диска, идущего в комплекте с программатором, установить драйвера и программу для Windows.
  3. Демонтировать щиток приборов, отклеив заводскую пломбу, снять крышку сзади.
  4. Открыть программатор и переставить флажок в положение 3,3V – при таком напряжении не потребуется внешний источник питания.
  5. Осуществить подключение к приборной панели и ПК.
  6. На компьютере или ноутбуке открыть программу HCS12 Programmer, выбрать и кликнуть на пункт «Detected».
  7. Перейти на пункт «Target» и выбрать папку с расположением прошивки, напротив пункта «Auto Reload» поставить галочку, затем кликнуть по «Detect Chip». Программатор определит тип чипа в автоматическом режиме.
  8. Перейти на вкладку «Security» и поставить галочку напротив «Unsecure».
  9. Во вкладке «Advanced» напротив пункта «Enable» поставить галочку.
  10. В разделе «Device Operations» на вкладке «Target» выбрать пункт «Erase Selective» – будет замена только прошивка, данные иммобилайзера и пробег сохраняются.

Теперь можно нажать на кнопку «Program Flash» – запустится процесс прошивки. По времени это продлится несколько секунд. После завершения на предложение программы подключить приборную панель нажать «Нет». Прибор для прошивки можно отключить и установить щиток приборов на место.

В ходе такого тюнинга стоит учитывать несколько важных моментов:

  1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
  2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
  3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

Кстати, чтобы заменить цвет, не обязательно перепаивать светодиоды, можно поступить проще — наклеить цветную пленку (например, изоленту) на накладку щитка приборов.

На дисплее бортового компьютера наклеена плёнка, это позволяет нам сделать инверсию экрана. Для этого нужно просто перевернуть пленку другой стороной, что сделает фон белый, а цифры чёрные.

Перед обратной сборкой можно дополнительно покрасить колодцы. После обратной сборки и установки панели приборов, выполняем ее тестирование.

Что изменилось в новой панели приборов Лада Веста

Известно, что первыми обновление получат автомобили, идущие на экспорт, однако и российский рынок в 2017 году должен пополниться такими версиями Весты.

В лицевой части изменения коснулись следующего:

  • увеличился шрифт;
  • появилась дневная подсветка приборов;
  • цвет подсветки шкал стал оранжевым.

По идее изменение подсветки приборов исправит проблемы со считыванием показаний. На фото панели приборов Лада Веста можно видеть, что она стала гораздо презентабельнее.

Новая панель приборов ночью и днём подсвечивается на должном уровне.

Также появилось несколько полезных улучшений функционала:

  • добавлено голосовое сопровождение;
  • увеличилась громкость звуковых сигналов;
  • время теперь автоматически синхронизируется со спутником, (водителю нужно только настроить часовой пояс);
  • появились индикаторы «Непристёгнутые ремни пассажиров» и «Низкое давление в шинах».

Будет ли реализована регулировка яркости подсветки, пока неизвестно.

Тюнинг подсветки панели приборов Лада Веста

Лада Веста имеет оригинальную и современную приборную панель. Для удобства чтения показаний в ночное время стрелки, шкалы и индикаторы подсвечиваются. Хотите сделать щиток приборов уникальным? Замените цвет подсветки! Считаете, что подсветка панели Весты тусклая? Установите более яркие светодиоды!

Панель приборов Весты отличается от тех, что завод ставит на прошлые модели LADA. Но с точки зрения технической части у этих деталей много общего, для подсветки показаний используются SMD-светодиоды. Главная мысль доработки — заменить их альтернативные (другого цвета или более яркие).

Общий план действий:

  1. Снять щиток приборов;
  2. Разобрать его;
  3. Выпаять нужные SMD-светодиоды и впаять на их место свои;
  4. Выполнить сборку и установку в обратной последовательности.

Тюнинг торпеды

«Семёрка» известна весьма скромным по современным меркам интерьером салона. Поэтому владельцы ВАЗ 2107 различными способами меняют внутреннее устройство авто, стараясь сделать его стильным и эргономичным.

Приборная панель (в просторечии именуемая торпеда или торпедо) — это та часть машины, которую как водитель, так и пассажиры видят чаще всего, поэтому именно ей при осуществлении тюнинга салона авто уделяется наибольшее внимание. Приборная панель автомобиля — это совокупность стрелочных и световых индикаторов, позволяющих водителю следить за техническим состоянием авто, контролировать работоспособность приборов и систем, а также скорость движения

Приборная панель автомобиля — это совокупность стрелочных и световых индикаторов, позволяющих водителю следить за техническим состоянием авто, контролировать работоспособность приборов и систем, а также скорость движения.

Стандартная торпеда «семёрки» выглядит довольно просто и скупо. Кроме того, у неё есть серьёзный недостаток — очень слабая подсветка, из-за чего ночью водителю приходится отвлекаться от дороги, присматриваясь к цифрам. Это крайне небезопасно при езде по трассе на высокой скорости.

Стандартная торпеда ВАЗ 2107 имеет устаревший дизайн и малое количество функций

Направления усовершенствования торпеды «семёрки» могут быть следующими:

  • приобретение тюнингованных элементов и установка их вместо стандартных;
  • внедрение дополнительных механизмов и систем (термометр, парктроники, бортовой компьютер и др.);
  • самостоятельная установка шкалы приборов, подсветки и т. д. — как «родных», так и с других моделей автомобилей.

Любой вариант тюнинга начинается с демонтажа приборной панели автомобиля.

Перед любыми работами, связанными с электрическими цепями машины, в том числе и снятием торпеды, необходимо обесточить автомобиль, то есть снять с аккумулятора авто минусовую клемму.

После снятия торпеды можно приступить к её переделке. Для этого понадобятся:

  • разноцветные светодиоды (приобретаются в магазинах электрики);
  • шкалы приборов (продаются на авторынках в большом ассортименте);
  • стрелки (можно выбрать от других автомобилей на авторазборах или в магазинах);
  • ручной инструмент.

Тюнинг щитка приборов осуществляется по следующему алгоритму:

Вытащить из торпеды панель приборов.

Очень осторожно демонтировать стрелки, не повредив штифты, на которых они крепятся.

Удалить старые наклейки.

Обезжирить спиртосодержащей жидкостью поверхность, вырезать и установить новые наклейки.

Поставить новые стрелки и установить панель на место.

При замене стрелок нужно учесть главный момент: очень важно правильно установить стрелки. В нулевом положении стрелка спидометра находится между делениями 0 и 20 км/ч

Новый указатель после завершения установки должен занимать такое же положение, иначе показания спидометра будут искажены. Для этого в начале работ нужно отметить на циферблате местонахождение стрелки, а в процессе установки новой — совместить её с меткой.

При замене стрелок важно отметить место, на котором они находятся в нулевом положении, чтобы избежать искажения показаний приборов

Можно усовершенствовать подсветку, установив дополнительные светодиоды.

Приборная панель ВАЗ 2107 после установки светодиодной подсветки становится гораздо ярче стандартной

Видео — Обновление прошивки

В своей прошлой записи я описал процесс установки мультируля в свой авто. Все прошло успешно и сразу заработало, но оставался еще один незаконченный момент — отсутствие индикации работы КК и ОС на приборке. Еще до установки руля на драйве появилась супер-замечательная запись о том, что приборку весты можно прошить самостоятельно, причем сделать это может любой человек и нужно всего-то найти программатор USBDM. В общем еще раз большущее спасибо за эту замечатальную запись Автор в ней буквально по полочкам разложил процесс прошивки приборки и приложил файлы прошивки, в общем ребята ura12345678 и RUPARADOX спасибо вам огромное!

Поиски программатора привели меня на всем известный сайт Aliexpress. Стоимость данного программатора в поднебесной в районе 800 рублей. Посмотрев разные варианты и почитав отзывы, решил заказать здесь На 11 день ожидания программатор был у меня в руках:

Сразу хочу предупредить, что диска с ПО и драйвером у данного продавца нет в комплекте, поэтому прикладываю ссылки на свой диск с нужными файлами: — драйвер — программа-прошивальщик — программа для создания бэкапа текущей версии прошивки

Если надумаете делать бэкап прошивки, то вот хорошая статья Создание бэкапа чуть более сложный и долгий процесс, чем сама прошивка приборки. Главное все делать строго по инструкции и не торопиться! Бэкап своей прошивки я сделал, так, на всякий случай… Тут же хочу отметить, что я проделывал данные операции на ПК под управлением Windows 8.1 64-bit. Кстати, пользователи начиная с Windows 8 и далее перед установкой драйверов и софта не забываем отключить проверку подписи драйверов, как это сделать, можно посмотреть например тут

Когда все установлено, можно приступить непосредственно к прошивке. Для начала разбираем приборку. Крепится задняя крышка исключительно на защелках. Если приборка старого образца (белая), то видим пломбу, которую, как пишут можно легко отклеить, нагрев феном. Решил попробовать сделать это. Скажу так, отклеить не повредив получилось, но заметно, что пломбу малость извело, возможно я просто перегрел:

В общем скажу так: в итоге пломбу я все-равно порвал :))) Да и особо нет смыла сохранить ее, т.к. на наклейке сзади написана версия ПО, т.е. увидеть вмешательство все-равно можно:

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

  • Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
  • Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
  • Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
  • Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
  • Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
  • Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
  • Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Особенности панели приборов

На приборной панели лада веста присутствуют измерительно-контрольные компоненты:

  • Датчик уровня горючего.
  • Тахометр.
  • Индикатор нагрева мотора.
  • Спидометр.

Для их размещения выбран участок непосредственно над рулем.

Основное устройство – это спидометр (от 0 до 200 км/час). До максимального значения автотранспорт лада веста св кросс не разгоняется. Тип двигателя на скоростной режим не влияет. Непосредственно на спидометре сосредоточены такие индикаторы и датчики, которые сигнализируют об определенных процессах:

  • Багажный отсек не закрыт.
  • Открытый капот.
  • Открытые дверные конструкции.
  • Система климат-контроля.
  • Датчики поворотов.
  • Ограничители скоростного режима.
  • Сигнализация аварийная.
  • Индикатор поворотов.

Монитор бортового компьютера на торпедо лада веста сосредотачивается под скоростной шкалой. На экране отображаются такие данные:

  • Общий пробег и пробег за одну поездку.
  • Время просмотра и время, которое водитель находится в пути.
  • Средний скоростной режим.
  • Затраты горючего.
  • Работоспособность КПП.
  • Температурный режим в салоне.
  • Напряжение.
  • Особенности работы системы климат-контроль.

С левой стороны располагается тахометр, на шкале которого есть 7 единиц. Если светится «красный участок», то это говорит о выдаче мотором более 5 000 оборотов.

Здесь же присутствуют индикаторы, которые сигнализируют об определенных аспектах:

  • Проблемы с мотором.
  • Работоспособности источника питания.
  • Отказ тормозной системы.
  • Работоспособности регулировки педальной, ремней и подушек безопасности.
  • Регулировка климат-контроля.
  • Состояние трансмиссии, электрического усилителя руля.

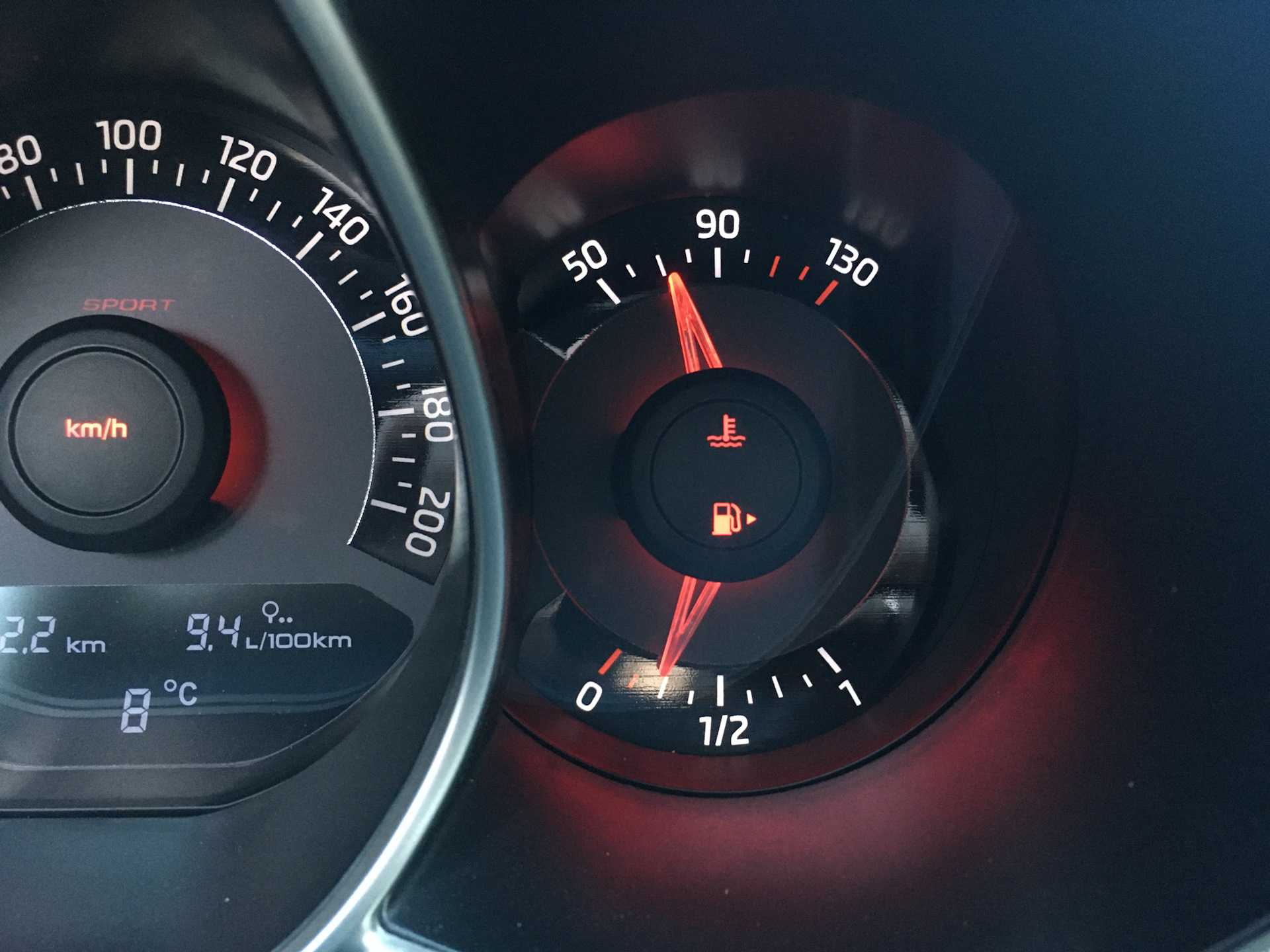

С правой стороны есть топливная шкала и шкала температуры мотора. Для дополнительного контроля на щиток приборов вынесены следующие сигнализаторы:

  • Уровень горючего.
  • Функционирование осветительных приборов, их яркость.
  • Работоспособность иммибилизатора.

Такая панель приборов весты отличается современным оформлением. Наличие подсветки облегчает процесс эксплуатации.

Неисправности приборной панели Лады Веста

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

  1. Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
  2. Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
  3. Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
  4. Неисправности, связанные с электронной микросхемой.
  5. Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

Эти неисправности очевидны, но бывают и такие, разобраться в причинах которых непросто.

Стрелочные указатели не работают

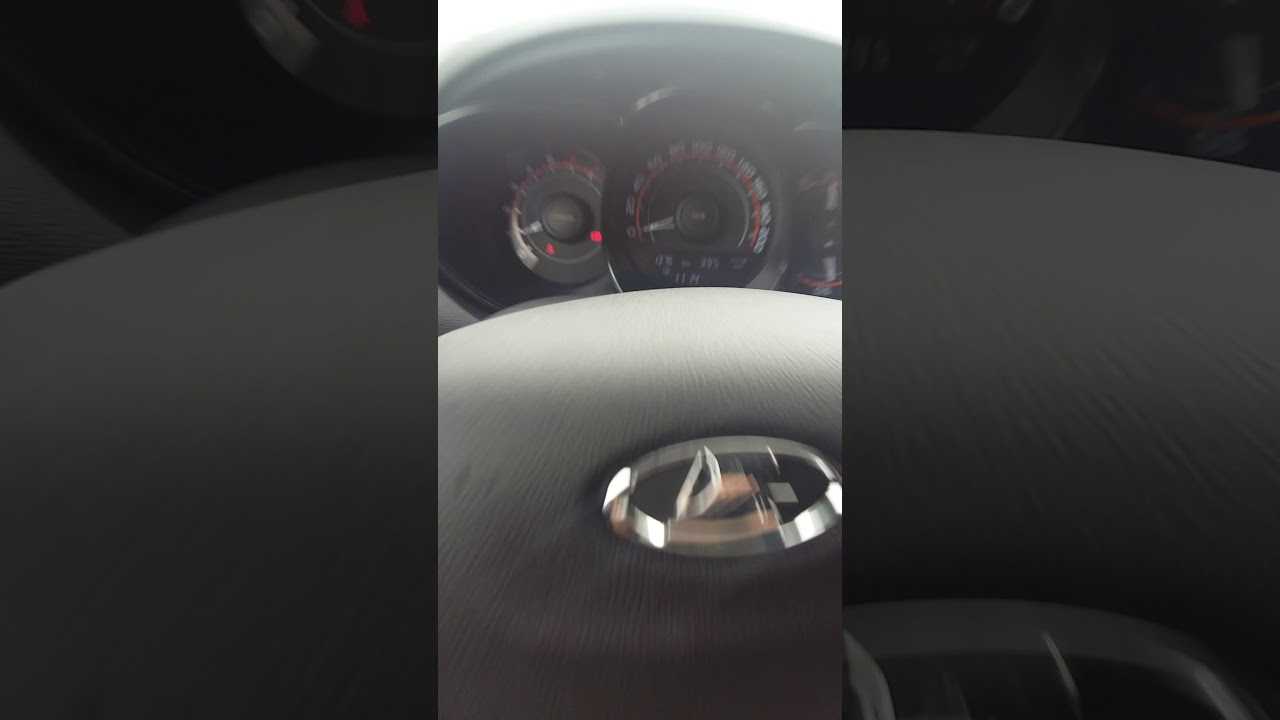

Если стрелки на приборах не работают, это может свидетельствовать о выходе из строя отвечающих за эти показания датчиков:

  1. Не работает тахометр. Если стрелка тахометра не двигается, причиной неисправности является сам прибор. При выходе из строя датчика положения коленвала или электронного блока управления запустить двигатель невозможно.
  2. Не работает спидометр. Если прибор исправен, но не указывает скорость, причина в неисправном датчике скорости. На это также будет указывать сигнальная лампа ABS.
  3. Нет показаний температуры антифриза. Неисправен датчик температуры, передаёт на блок управления неверные показания, которые выводятся на панель приборов.
  4. Нет показаний уровня топлива. Неисправен блок с топливным насосом, ЭБУ не получает сигнал.

Снимать панель приборов для проверки работоспособности элементов можно только после тестирования всех датчиков на неисправности.

Перегоревшие сигнальные лампы

Зачастую причина отсутствия показаний того или иного индикатора заключается в перегоревших лампах подсветки. Для проверки их работоспособности существует специальный тест. При повороте ключа зажигания ЭБУ должен запустить все приборы и зажечь все контрольные лампы в тестовом режиме. В это время следует убедиться в исправности красных ламп (сигнализируют о важнейших неполадках в работе систем):

  • сигнальный индикатор ручного тормоза и исправности тормозной системы;
  • индикатор выхода из строя усилителя рулевого механизма;
  • отсутствие заряда аккумулятора;
  • индикатор низкого давления масла;
  • индикатор неполадок систем безопасности.

Игнорирование выхода из стоя перечисленных датчиков приводит к серьезным последствиям, вплоть до отказа двигателя и некоторых жизненно важных для автомобиля систем.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
