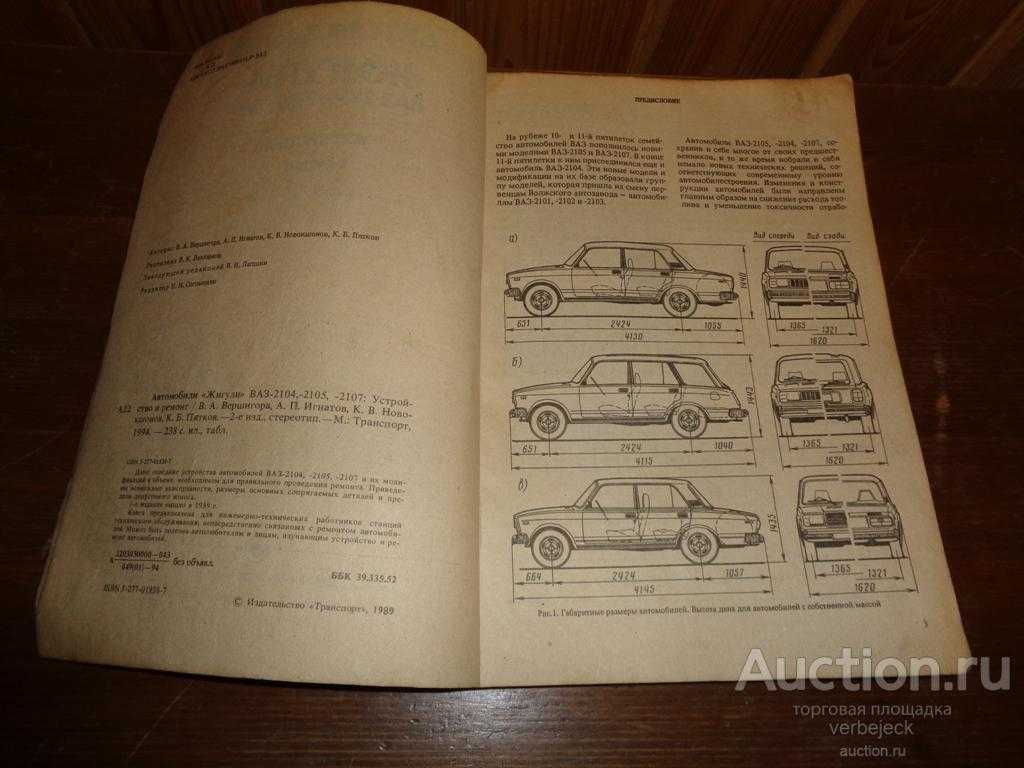

Не горят габариты ваз 2104, 2105, 2107

Дополнительный блок кузовной электроники Лада Веста и светодиоды

Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Крышка, которая закрывает предохранители.

Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Где купить?

Купить его можно в дилерском центе, но стоит он в салоне, как правило, очень дорого. В качестве альтернативной площадки можно использовать ресурсы, представленные в таблице ниже. Однако стоит учитывать, что цены могут отличаться, к тому же, деталь далеко не всегда имеется в наличии.

Электронный ресурс Артикул Цена (руб.)
https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/blok-kuzovnoi-yelektroniki-dopolnitelnyi-lada-vesta.html 231A03142R 10100
https://tiu.ru/p217457975-blok-kuzovnoj-elektroniki.html 231A03142R 10811
https://www.autopiter.ru/goods/231a03142r 231A03142R 12159
https://www.бцр-лада.рф/products/108158230-blok_kuzovnoy_elektroniki_lada 231A03142R 19600
https://www.zzap.ru/default.aspx?partnumber=231A08052R&class_man=ВАЗ&location=11135&currency=1&rawdata=231A08052r 231A03142R 8080

Как видно цена дополнительного блока кузовной электроники Весты довольно высокая, так что замена получается недешевая. Впрочем, вся работа в сервисном центре занимает не более 60 минут.

Заключение

Как отметил Schoolboy11, после такой неприятности, его мнение относительно модернизации конструкции через персонального менеджера было озвучено АвтоВАЗу, после чего на заводе пообещали рассмотреть этот вопрос и внести корректировки в производственный процесс. А это значит, что установка ксенона и диодов в дальнейшем должна будет проходить без поломок.

Если же ваша Веста относится к числу первых выпущенных машин, прежде чем ставить светодиоды, проконсультируйтесь у менеджера в дилерском центре. Это позволит избежать напрасных и довольно значительных трат.

club-vesta.ru

Ближний свет не работает на одной фаре

Если ни с того, ни с сего перестает работать одна лампочка ближнего света, то причина может быть непосредственно в ней. Зачастую перегорает спираль накаливания.

В таких случаях выходом будет только замена этого оптического элемента. Поэтому лучше с собой всегда возить запасные лампы.

Еще одной причиной, которую следует всегда учитывать, может стать перегоревший предохранитель, который нужно просто заменить. Кроме того, нередко бывает достаточно хорошо пошевелить блок предохранителей и все начинает работать. Это вызвано тем, что контакты могут со временем окисляться, расшатываться, нарушаться их качество соединения. Для исправления этой проблемы нужно аккуратно почистить все контакты с помощью мелкозернистой наждачной бумаги или надфиля.

Из-за нарушения качества контакта может плохо функционировать и кнопка выключателя, поэтому на ее работоспособность следует также обращать пристальное внимание. Для их выявления нужно проверить все электрические колодки, через которые происходит подключение

Если выявлены некачественные соединения, то следует незамедлительно устранить недостатки

Для их выявления нужно проверить все электрические колодки, через которые происходит подключение. Если выявлены некачественные соединения, то следует незамедлительно устранить недостатки.

Неисправность может быть вызвана отсутствием контакта самой лампочки, когда отрицательный полюс плохо крепится к массе. Вызвать такие симптомы может неправильная регулировка фар. Например, если настройка регулятора напряжения будет слабой, то пучок света будет практически незаметным.

Какие лампы установлены в задних фонарях Весты

_x000D_

Место установки лампы

_x000D_

Тип лампы

_x000D_

_x000D_

Фонарь задний наружный

_x000D_

_x000D_

лампа указателя поворота

_x000D_

WY16W

_x000D_

_x000D_

лампа сигнала торможения / габаритного огня

_x000D_

P21/5W

_x000D_

_x000D_

Фонарь задний внутренний

_x000D_

_x000D_

лампа заднего хода

_x000D_

W16W

_x000D_

_x000D_

лампа габаритного огня

_x000D_

W5W

_x000D_

_x000D_

_x000D_

_x000D_

Кстати, а вы знаете, как светят передние фары Весты по сравнению с иномарками аналогичного класса?

Замена ламп и наружных фонарей на задних крыльях

Подготавливаем автомобиль для ремонта. Выключаем зажигание.

Поднимаем капот и ключом на 10 отсоединяем минусовую клемму от аккумулятора

Открываем крышку багажника.

Открываем окошко в обивке 1 (рис. 1), багажника в месте крепления заднего фонаря.

Головкой на 8 отворачиваем три гайки 3 крепления фонаря заднего наружного к кузову

Осторожно, преодолевая сопротивление бокового фиксатора, снимаем фонарь 1,

рисунок 2, задний наружный в сборе с фиксатором.

Установку фонаря заднего наружного выполняем в порядке обратном снятию.

При установке нужно обеспечить:

— вхождение фиксатора 2, рисунок 3, в отверстие на заднем крыле;

— уплотнение фонаря по сопряжению с кузовом.

Крутящий момент затяжки гаек 2 — 3 Нм (0,2…0,3 кгс.м).

Замена ламп

Для замены лампы указателя поворота на наружном фонаре 1, рисунок 2, расположенном на крыле автомобиля, необходимо:

— открыть окно в обивке багажника, обеспечив доступ к патрону лампы указателя поворота;

— повернуть патрон 1, рисунок 3, против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

— извлечь лампу из патрона, потянув ее на себя.

Чтобы заменить лампы сигнала торможения / габаритного огня на наружном фонаре, расположенном на крыле автомобиля, необходимо:

— открыть окно в обивке багажника, обеспечив доступ к патрону лампы сигнала торможения / габаритного огня;

— повернуть патрон 3 против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

— извлечь лампу из патрона, повернув ее против часовой стрелки.

Установку новых ламп в фонари задние наружные проводить в порядке обратном снятию.

Тип устанавливаемой лампы должен соответствовать таблице.

Ремонт заднего фонаря внутреннего, на крышке багажника

Выполняем работы по подготовке автомобиля к ремонту.

Открываем крышку 1, рисунок 4, багажника.

Плоской отверткой извлекаем 10 кнопок 2 крепления обивки, и снимаем обивку 3 крышки багажника.

Отсоединяем от патронов 1 и 2, рисунок 5, ламп фонаря 3 заднего внутреннего колодки жгута 5 проводов заднего дополнительного.

Головкой на 8 отворачиваем три гайки 4 крепления фонаря заднего внутреннего к крышке багажника и снимаем фонарь.

Установку фонаря заднего внутреннего выполнить в порядке обратном снятию.

При установке нужно обеспечить уплотнение фонаря по сопряжению с крышкой багажника.

Крутящий момент затяжки гаек 2…3 Нм (0,2…0,3 кгс.м).

Седан LADA Vesta выполнен в новомодном стиле с разрезными стопами, когда одна его часть находится на заднем крыле, а вторая на крышке багажника. Смотрится такое решение, безусловно, красиво, однако процесс замены ламп в задних фонарях Лада Веста из-за этого стал немного сложнее, чем при цельной детали.

Впрочем, операция достаточно простая, а потому, если следовать изложенным ниже рекомендациям, все пройдет быстро и без проблем.

Инструкция подключения

От светодиодного источника света отходит сразу три проводка с соединительными разъемами:

  • красный предназначается к подключению «+» указателя поворота;
  • белый соединяется с «+» дневных ходовых огней;
  • черный провод является общей массой.

Также в комплект входит двойной длинный провод, который состоит из одного короткого и длинного красного, а также белого проводка.

Устанавливать на посадочное место и подключать необходимо в следующей последовательности:

  • места отхода проводов от защитной резинки следует обработать снаружи устойчивым к высоким температурам клеевым составом для предотвращения попадания влаги;
  • извлечь старую лампочку указателя поворотов;
  • перемотать изоляционной лентой места контактов;
  • провести длинный проводок над решеткой радиатора;
  • запитать «+» контакт дневных ходовых огней с источником постоянного тока;
  • установить источник света на посадочное место, соединить контакты.

При установке данного источника света лучше нагрузочный резистор прикрутить к кузову автомобиля. Это позволит избежать перегревания, поскольку тепло будет рассеиваться по металлу. Строго придерживаясь таких простых правил, можно обеспечить качественный универсальный свет. На практике явно ощущаются преимущества этих современных источников света.

Таким образом, использование функционального светодиодного устройства, которое может автоматически переключаться с ходовых огней на указатели поворота, доступно большинству автомобилистов.

Как работает датчик дождя

Принцип работы датчика дождя

Описываемое устройство состоит из светодиода и нескольких светочувствительных элементов (фотодиодов). Свет, исходящий от светодиода, отражается от поверхности стекла и возвращается на светочувствительные элементы. Если на поверхности имеется дождь или снег, степень отражения изменяется и датчик включает дворники.

Чем сильнее увлажнено лобовое стекло, тем меньше будет отражение преломленного света. Фотоэлементы реагируют на изменение и после этого происходит включение дворников. Именно поэтому может происходить ложное срабатывание при попадание на стекло насекомых или при наличии на поверхности дефектов. Чтобы исключить несвоевременное включение дворников, достаточно выключать датчик во сухую погоду и устанавливать устройство только на неповрежденное стекло.

Как избежать наказания

При остановке транспортного средства сотрудником дорожной службы не нужно лишний раз суетиться, а вести вежливый диалог с представителем органов власти.

Водителю нужно сделать вид, что он сам озадачен тем фактом, что фара не работает, так как до поездки все было исправно. Таким поведением можно убедить гаишника, что неисправность возникла уже во время движения.

Таким образом, попросив инспектора учесть во внимание все факторы, существует большой шанс получить устное предупреждение о нарушении и обойтись без штрафа. Если вы еще не выбрали себе видеорегистратор, то хороший и недорогой можно купить на алиэкспресс

Смотрите обзор топовых видеорегистраторов на Али

Если вы еще не выбрали себе видеорегистратор, то хороший и недорогой можно купить на алиэкспресс. Смотрите обзор топовых видеорегистраторов на Али.

Когда неисправность фар возникла во время поездки и водитель не имел возможности узнать об этом, выписанный штраф будет являться незаконным и его можно и нужно оспаривать. Об этом говорят юристы.

В любом случае, передвижение с неисправными осветительными приборами крайне не рекомендуется. Любой водитель сам должен быть заинтересован в скорейшем устранении данной проблемы.

Перегорела одна из ламп дальнего света

При такой неисправности дальний свет не выходит из строя полностью — как правило, отключается лишь одна лампа. Решение проблемы в таком случае знает практически каждый автовладелец, но мы всё же напомним, как сделать замену:

  • Открутить болтики крепления ободка неисправной фары
  • Повернуть стекло по часовой стрелке и вытащить фару из корпуса
  • Отключить провода от контактов
  • Нажать фиксатор и аккуратно извлечь лампочку

Убедиться в неисправности лампы можно, изучив нить накаливания (как и в случае с обычными бытовыми лампами). Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. После этого собрать всё в обратном порядке и убедиться в работоспособности дальнего света.

Виды наказаний

Практически за самовольную установку дополнительных фар возможны 3 вида наказания:

  1. Штраф в размере 500 рублей за несогласованную с ГИБДД модернизацию автомобиля в виде дополнительных фар.
  2. Лишение права управления автомобилем на срок от 6 месяцев до 1 года за нарушение режима эксплуатации световых устройств.
  3. Снятие с учета автомобиля.

Из перечисленных наказаний только 2 соответствуют законодательству. Рассмотрим их подробнее.

Лишение прав

В данном случае эта мера будет незаконной. Вопрос в том, что аналогично незаконно наказывают водителей, движущихся на автомобилях с заводскими галогенными фарами, в которых установлены ксеноновые или светодиодные лампочки. Это считают нарушением режима действия световых приборов.

Подобным образом суд может вынести решение и со вспомогательными фарами, ведь они не предусмотрены заводом, а значит нарушают режим работы. Многие автовладельцы считают это противоречивым суждением. Но такое же противоречие можно отнести и к ксенону, так как по Техническому регламенту режим работы может оказаться постоянным или проблесковым. К виду источника освещения это не относится. Поэтому на практике бывает по-разному.

Верховный суд РФ недавно запретил лишать прав водителей, которые установили ксенон, по данному нормативному акту. Поэтому и за дополнительные фары применение такого наказания вряд ли возможно.

Мигающие фары

Дело обстоит иначе, если установлены не обычные фары, а те, которые мигают. Тогда инспектор ГИБДД может подать на вас документы в суд на лишение прав. Но этот вопрос спорный, и суд может посчитать это незаконным. Разберемся, в чем здесь вопрос.

В этом случае законом предусматривается наказание за нарушение режима эксплуатации световых устройств, а также их цвет. Если внимательно прочитать текст санкции, то эти условия тоже соединены союзом «и». Это означает, что оба условия одновременно должны соблюдаться. Если дополнительные фары излучают оранжевый, желтый или белый свет, то это не запрещено Правилами дорожного движения. Нарушается только режим работы.

Но в данном случае может использоваться и норма ч. 4 этой же статьи 12.5 КоАП. В ней указано возможное наказание в виде лишения прав на период от 1 года до 1 г 6 месяцев. Плюс ко всему могут конфисковать ваши дополнительные фары, которые установлены на автомобиле. Если такие фары будут использоваться во время движения на дороге, то прав могут лишить на срок до 2 лет.

Снятие автомобиля с учета

В 2021 году данная мера наказания вполне реальна и соответствует законодательству. Многие владельцы автомобилей знают, что при выявлении изменений конструкции без регистрации такое транспортное средство будет невозможно поставить на учет в Госавтоинспекцию. Инспектор вам просто откажет и будет прав.

Однако, не все водители знают, что, если автомобиль уже зарегистрирован в ГИБДД, и на нем обнаружат незарегистрированные дополнительные фары, то его снимут с учета.

Практически в жизни дело обстоит так:

  1. Вы едете по дороге, инспектор ГИБДД останавливает и проверяет документы на автомобиль.
  2. Он видит дополнительные световые приборы, которые не предусмотрены производителем.
  3. Проверяет свидетельство о регистрации и выясняет, что изменение не зарегистрировано.
  4. Оформляет постановление о штрафе в размере 500 рублей.
  5. Подает рапорт вышестоящему начальнику.
  6. Начальство рассматривает документы и выносит решение о снятии автомобиля с учета.
  7. По почте вам приходит письмо о решении ГИБДД по прекращению регистрации машины.
  8. Решить вопрос можно только путем снятия дополнительных фар и предъявления автомобиля инспектору ГИБДД.

Если после снятия с учета вы продолжите ездить на автомобиле (даже без дополнительных фар), то при остановке вас на дороге инспектором ДПС он заберет регистрационные номера, СТС и поставит машину на штрафную стоянку. Чтобы ее забрать, придется все процедуры проходить заново, а также заплатить за новые госномера. Поэтому, стоит подумать, прежде чем устанавливать незаконные световые приборы.

Штраф за езду без света днем

Дневное время отличается пониженным риском ДТП, так как все приближающиеся объекты в условиях неограниченной видимости хорошо видны.

Однако штраф автомобилист может получить в случаях, когда на транспортном средстве не горят:

  • фары, которые используются для освещения близлежащих элементов ПЧ;
  • фонари противотуманные;
  • дневные ходовые.

Большинство современных автомобилей уже имеют функцию автоматического включения световых механизмов при начале работы силового агрегата. Эта особенность не только практически исключает возможность получения штрафа, но и повышает уровень безопасности движения.

Более старые модели автомобилей требуют ручного включения светового оборудования. Не всегда водители своевременно замечают нарушение, за что получают неожиданные штрафы. Это объясняется тем, что в дневное время заметить негорящие фары достаточно проблематично. Зачастую сотрудники ГИБДД делают это раньше, чем собственники ТС.

Отсутствие освещения при движении транспортного средства санкционируется государством. Предусмотренная мера наказания прописана в статье 12.20 нормативного документа РФ, регламентирующего особенности административного судопроизводства. В случае отсутствия включенных осветительных элементов днем водитель получит штраф в размере 500 рублей или предупреждение.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

  • Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
  • Отсоедините штекер питания, который прикрепляется к плате.
  • Отворачивайте 4 гайки при помощи ключа.
  • При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
  • После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт
