Признаки и причины неисправности автомобильного генератора

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

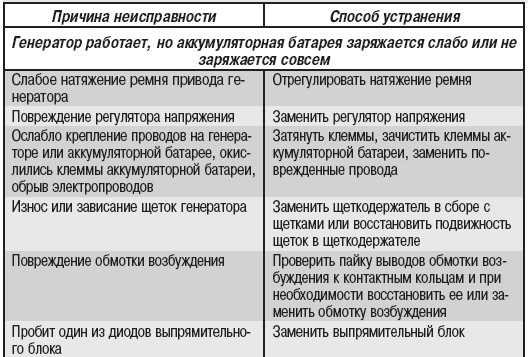

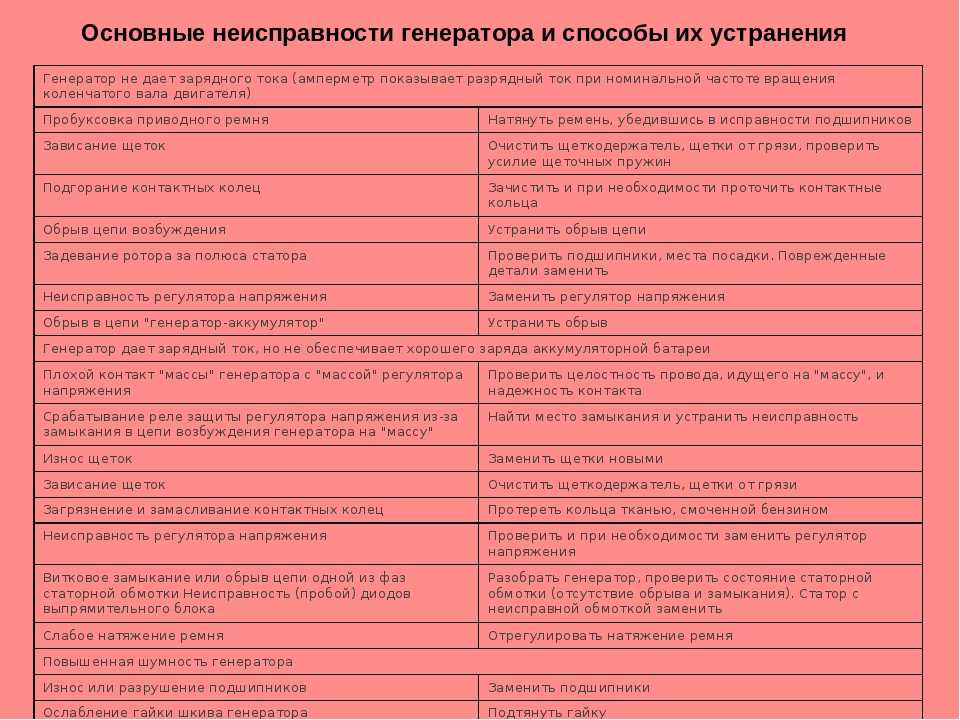

Основные неисправности генераторов переменного тока

Обрыв обмотки возбуждения

При этой неисправности в обмотке статора индуктируется э. д. с. до 3—4 В, обусловленная остаточным магнетизмом стали ротора.

Нарушение контакта в щеточном узле вследствие окисления или замасливания контактных колец генератора, сильного износа или зависания щеток в щеткодержателях, уменьшения упругости пружин щеткодержателей и т. п.

Неисправность сопровождается увеличением сопротивления цепи возбуждения генератора, поэтому снижается сила тока возбуждения, а вместе ё этим падает мощность генератора.

Напряжение генератора до номинальной величины достигает только при повышенной частоте вращения ротора.

Витковое замыкание

в катушке обмотки возбуждения вызывается теми же причинами и приводит к аналогичным последствиям, что и в генераторах постоянного тока.

Определяется витковое замыкание измерением сопротивления обмотки омметром.

Замыкание обмотки возбуждения на корпус

чаще всего происходит в местах вывод концов катушек к контактным кольцам. Короткозамкнутая катушка обесточивается, магнитный поток возбуждения резко снижается, поэтому напряжение генератора станет меньшим и ток от него во внешнюю цепь не поступает.

Эту неисправность определяют при помощи вольтметра или контрольной лампы напряжением 220—500 В, подключением одного проводника на железо ротора, а другого — на контактное кольцо.

Если в течение 1 мин тока в цепи не будет, то изоляция обмотки хорошая.

Обрыв в цепи фазовой обмотки статора.

При наличии обрыва соединительного провода одной фазы генератора к зажиму выпрямителя фаза выключается, а поэтому значительно увеличивается сопротивление обмотки статора, что снижает мощность генератора.

При обрыве двух фаз прерывается вся цепь обмотки статора, и генератор не будет работать.

При разобранном генераторе для определения обрыва в фазовой обмотке статора необходимо поочередно подключать к аккумуляторной батарее через лампочку или вольтметр по две фазы обмотки.

Наличие обрыва выключает цепь, и тока в ней не будет.

Замыкание обмотки статора на корпус

происходит вследствие механического или теплового повреждения изоляции обмотки и выводных зажимов. Неисправность значительно снижает полезную мощность генератора в результате короткого замыкания неисправных фазовых обмоток через выпрямитель и корпус.

Эти неисправности определяются контрольной лампой напряжением 220—500 В подключением одного проводника на сердечник статора, а другого — на один из зажимов обмотки статора. Дефектную изоляцию заменяют новой.

Кроме названных неисправностей, в генераторах постоянного и переменного тока возникают также неисправности механического характера, например износ и разрушение подшипников, износ шеек вала якоря (ротора), разработка шпоночной канавки вала и шкива, повреждение резьбы на валу и в гайках и др.

Выявление и устранение подобных неисправностей не представляет больших трудностей.

Основные неисправности выпрямителей генератора

Замыкание на корпус зажима «+».

Эта неисправность вызывает закорачивание выпрямителя, и в цепи — обмотка статора генератора — выпрямитель —устанавливается большая сила тока, в результате чего происходит их перегрев и возможно разрушение изоляция обмотки и пробой запирающего слоя диодов выпрямителя.

Пробой диодов

чаще всего происходит вследствие увеличения напряжения генератора, что может быть при обрыве основной обмотки регулятора напряжения, обрыве провода, соединяющего реле-регулятор с корпусом, неправильной регулировке регулятора напряжения, отсоединении провода от зажима «+» генератора.

Кроме того, пробой диодов происходит при перегреве выпрямителя током большой силы, который проходит через них, а также при механическом повреждении диодов, при неправильном соединении зажимов выпрямителя (когда минусовой зажим соединяют не с корпусом, а с зажимом реле-регулятора).

В месте пробоя происходит расплавление покровного слоя металла, в результате чего образуется короткозамкнутый участок между электродами диода.

В случае пробоя диодов будет большая сила разрядного тока при неработающем генераторе.

Старение диодов.

С течением времени диоды расформировываются, стареют, что повышает сопротивление в цепи выпрямленного тока. Эта Неисправность вызывает увеличение падения напряжения на зажимах диодов при прохождении тока в прямом направлении и увеличение силы обратного тока. В результате аккумуляторная батарея будет недозаряжаться.

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Как снять генератор

Для проведения демонтажа вам потребуются следующие инструменты:

1. Ключи гаечные на 10, 13 и 17.
2. Монтажная лопатка.
3. Проникающая смазка типа WD-40.

Первоначально отключаете аккумуляторную батарею и отсоединяете провода от генератора. Желательно все работы производить при слегка приподнятой передней части автомобиля либо на смотровой яме, эстакаде. Перед тем как снять генератор, нужно ослабить приводной ремень. Для этого полностью выкручиваете ключом на 17 гайку с верхней шпильки крепления корпуса к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора нужно придвинуть к блоку, после чего снимаете ремень. Проблематично окажется ослабить нижний болт крепления. Он близко к земле, на него часто попадает пыль, грязь, вода. Поэтому заранее обработайте резьбовое соединение проникающей смазкой.

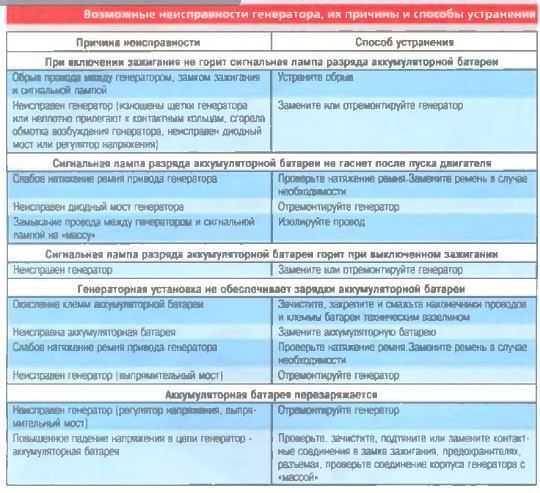

Неисправности автогенератора

Большей частью дефекты агрегата выявляются легко. Но существуют такие разновидности повреждений, которые определить удается только на спецоборудовании. Их принято называть «плавающими» неисправностями, имея в виду непостоянность их признаков.

Схема генератора

Одной из самых распространенных неисправностей генератора является проблема с освещением. Фары на машине светят тускло, а в обычный звук мотора вмешиваются какие-то инородные шумы.

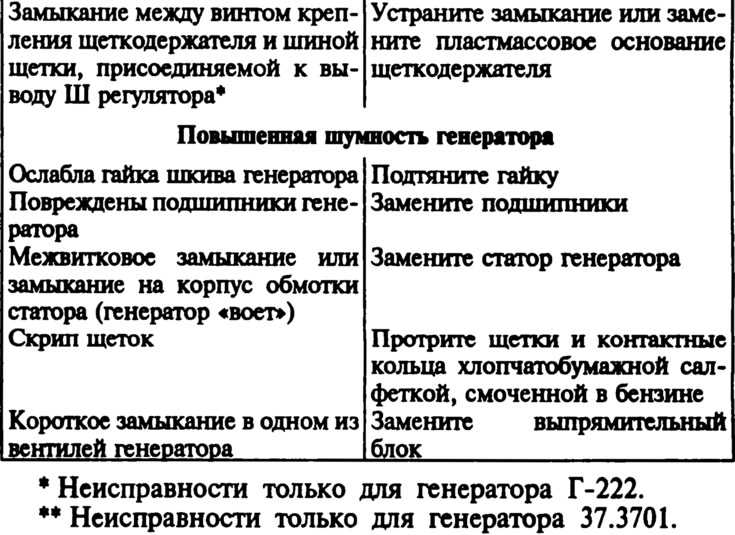

Шум

Вообще, определение неисправностей генератора по шуму выведено в отдельную группу признаков, называемых шумовыми.

Как правило, повышенный шум, исходящий от генератора, свидетельствует о неисправностях с подшипниками и близлежащими узлами. Недостаточное количество смазки в подшипниковых узлах тому причина. Достаточно будет добавить смазочного материала, чтобы шум исчез.

Подшипники могут шуметь также по вине механического свойства. Разрушается сепаратор или изнашиваются дорожки качения, может провернуться кольцо в крышке. В подобных случаях только обновление элемента поможет решить проблему. И тянуть с заменой не стоит, ведь функционирование агрегата с неисправным подшипником грозит выходу из строя более дорогих и важных компонентов – статора и ротора.

Межвитковое замыкание

Шум, напоминающий вой. Это, скорее всего, межвитковое замыкание статорных обмоток (МЖЗ). Такой шум схож со звуками, которые издает автомобиль со слабыми аккумуляторными клеммами. Тот же звук может свидетельствовать о плохом соединении внутри обмотки втягивающего или повреждении контактора.

Проверка генератора

Пустите двигатель, дайте ему пора­ботать несколько минут, затем на­жав педаль «газа», доведите оборо­ты коленчатого вала двигателя до 3 000 мин-1. Включите все потреби­тели: наружное освещение, дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочи­ститель, аварийную сигнализацию и т. д. Вольтметром замерьте напря­жение на выводах аккумуляторной батареи, которое должно быть выше 13 В. Если это не так, неисправны об­мотки генератора (обрыв или замы­кание), регулятор напряжения со щеточным узлом или окислены кон­тактные кольца ротора генератора Для того чтобы убедиться в исправ­ности регулятора напряжения, вы­ключите все потребители, кроме фар дальнего света, и вновь измерь­те напряжение. Оно должно быть в пределах 14,4-15,1 В. Если напря­жение отличается от указанного, ре­гулятор следует заменить. Снять щеткодержатель с регулятором на­пряжения можно, не снимая генера­тор с автомобиля. Порядок снятия регулятора показан в разделе «Сня­тие и разборка генератора», с. 178. Для проверки вентилей выпрями­тельного блока генератора необхо­димо отсоединить провода от акку­муляторной батареи, генератора и от вывода «+» регулятора напряжения «Плюс» батареи через лампу (1-5 Вт, 12 В) подсоедините к выво­ду «В+» генератора, а «минус» — к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» венти­лей имеется короткое замыкание (для наглядности щеткодержатель с регулятором напряжения снят).

Для проверки замыкания в «поло­жительных» вентилях «+» батареи через лампу соедините с выводом «В+» генератора, а «-» — с выво­дом одной из фазных обмоток статора. Если лампа горит, проби­ты один или несколько положи­тельных вентилей.

Для проверки замыкания в «от­рицательных» вентилях «+» ба­тареи через лампу соедините с выводом одной из фазных об­моток статора, а «-» — с корпу­сом генератора. Если лампа го­рит, пробиты один или несколь­ко отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмо­ток, снимите генератор с автомоби­ля и, отсоединив обмотки от регуля­тора напряжения и выпрямительно­го блока, проверьте их замыкание на «массу» с помощью лампы или ом­метра. Вентили генератора можно также проверить омметром, не под­ключая аккумулятор и контрольную лампу. Обрыв в вентилях определяется по резкому снижению тока отдачи (па­дению напряжения под нагрузкой) Однако это может быть также след­ствием обрыва или замыкания в об­мотках генератора. Определить исправность каждого вентиля можно только на снятом вы­прямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдель­ных вентилей, однако для этого потребуется их перепрессовка в дер­жателе — операция, требующая ак­куратности и навыка. Перед проверкой обмоток статора рекомендуется снять выпрямитель­ный блок генератора.

Для проверки обрыва в обмотках статора подсоедините щупы те­стера (в режиме омметра) к выво­дам обмотки статора. Если ом­метр показывает бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные две обмотки.

Для проверки короткого замыка­ния между обмотками статора подсоедините щупы тестера меж­ду выводами двух обмоток. Ом­метр должен показать бесконеч­ность, в противном случае обмот­ки замкнуты между собой. Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмот­ки статора на «массу» подсоеди­ните щупы тестера к выводу об­мотки и корпусу генератора. Омметр должен показать беско­нечность, в противном случае об­мотка замыкает на массу. Аналогично проверьте остальные две обмотки. Осмотрите обмотки статора. На изо­ляции обмоток не должно быть сле­дов перегрева, который является следствием короткого замыкания вентилях выпрямительного блока Если на обмотках есть следы пере­грева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тесте­ра к контактным кольцам. Если омметр показывает бесконеч­ность, значит, в обмотке есть обрыв.

Для проверки короткого замыка­ния обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву). Омметр должен показать бесконечность, противном случае обмотка зам­кнута на «массу».

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений

Особое внимание следует обратить на следы возможного подгорания

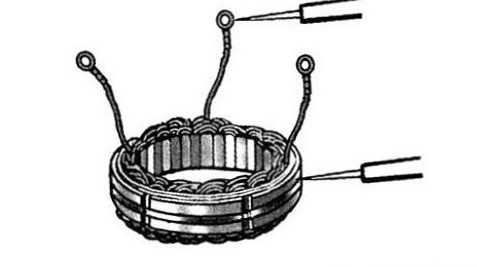

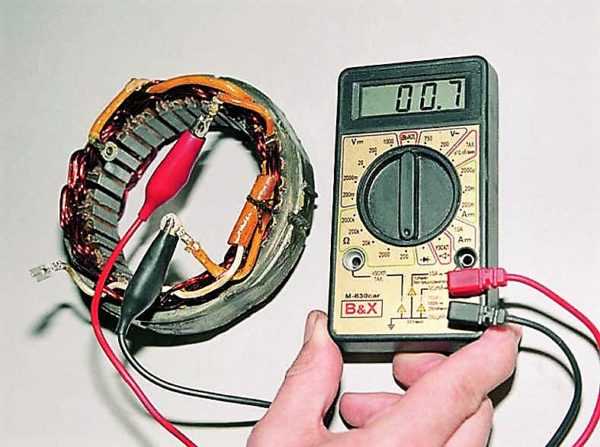

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

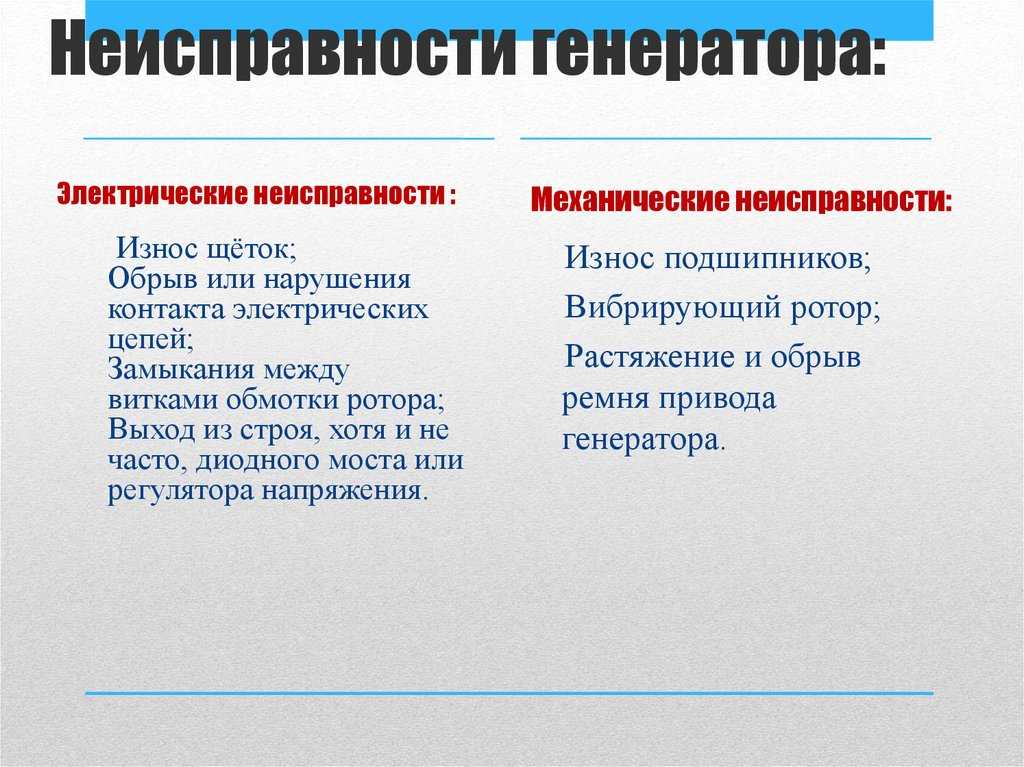

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Устройство и особенности конструкции

Автомобильные генераторы выполняют одну и ту же функцию, работают по одинаковому принципу, но отличаются друг от друга размером, схемой реализации деталей узла, размерами шкива, характеристиками выпрямителей и регулятора напряжения, наличием охлаждения (жидкостное или воздушное часто применяются на дизельных двигателях). Генератор состоит из:

• корпуса (передняя и задняя крышка);
• статор;
• ротор;
• диодный мост;
• шкив;
• щеточный узел;
• регулятор напряжения.

Корпус

Абсолютное большинство генераторов имеют корпус состоящий из двух крышек, которые соединяются между собой шпильками и стягиваются гайками. Исполнение детали из легкосплавного алюминия, который отличается хорошим теплоотводом и не намагничивается. На корпусе имеются вентиляционные отверстия, обеспечивающие теплообмен.

Статор

Имеет кольцевидную форму, установлен внутри корпуса . Является одним из главных деталей, который служит для создания переменного тока за счет магнитного поля ротора. Состоит статор из сердечника, который собран из 36 пластин. В пазах сердечника находится медная обмотка, которая служит для образования тока. Чаще всего обмотка трехфазная, по типу соединения:

• звезда — концы обмотки соединены между собой;
• треугольник — концы обмотки выводятся отдельно.

Ротор

Вращающаяся делать, ось которой вращается на шариковых подшипниках закрытого типа. На валу установлена обмотка возбуждения, которая служит для создания магнитного поля для статора. Для обеспечения правильного направления магнитного поля над обмоткой установлена два полюсных сердечника с шестью зубами для каждого. Также вал ротора оснащен двумя медными кольцами, иногда латунными или стальными, через которые поступает ток от аккумулятора на катушку возбуждения.

Диодный мост/ выпрямительный блок

Также один из главных компонентов, задача которого преобразовывать переменный ток в постоянный, обеспечивая стабильный заряд автомобильного аккумулятора. Диодный мост состоит из положительной и отрицательной радиаторной полосы, а также диодов. Диоды герметично впаяны в мост.

Ток подается на диодный мост с обмотки статора, выпрямляется и поступает на АКБ через выводной контакт в задней крышке.

Шкив

Шкив посредством приводного ремня, передает крутящий момент на генератор от коленчатого вала. Размер шкива определяет передаточное число, чем больше его диаметр — тем меньше необходимо энергии на вращение генератора. Современные автомобили переходят на обгонную муфту, смысл которой сглаживать колебания вращения шкива, сохраняя натяжение и целостность ремня.

Щеточный узел

На современных авто, щетки объединены в один узел с регулятором напряжение, им меняются только в сборе, так как их срок службы довольно большой. Щетки служат для передачи напряжения на контактные кольца вала ротора. Графитовые щетки прижимаются пружинками.

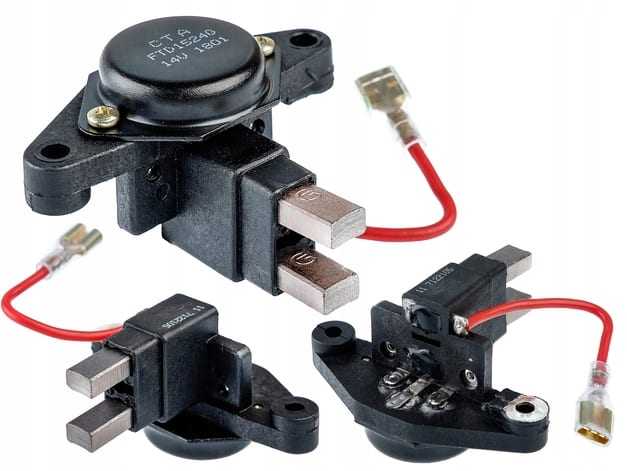

Регулятор напряжения

Полупроводниковый регулятор обеспечивает поддержание необходимого напряжения в заданных параметрах. Находится на блоке щеткодержателей или может выводиться отдельно.

Проверка генератора на автомобиле мультиметром

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе. Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В. при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Поверка генератора непосредственно на автомобиле — видео.

Проверяем диодный мост

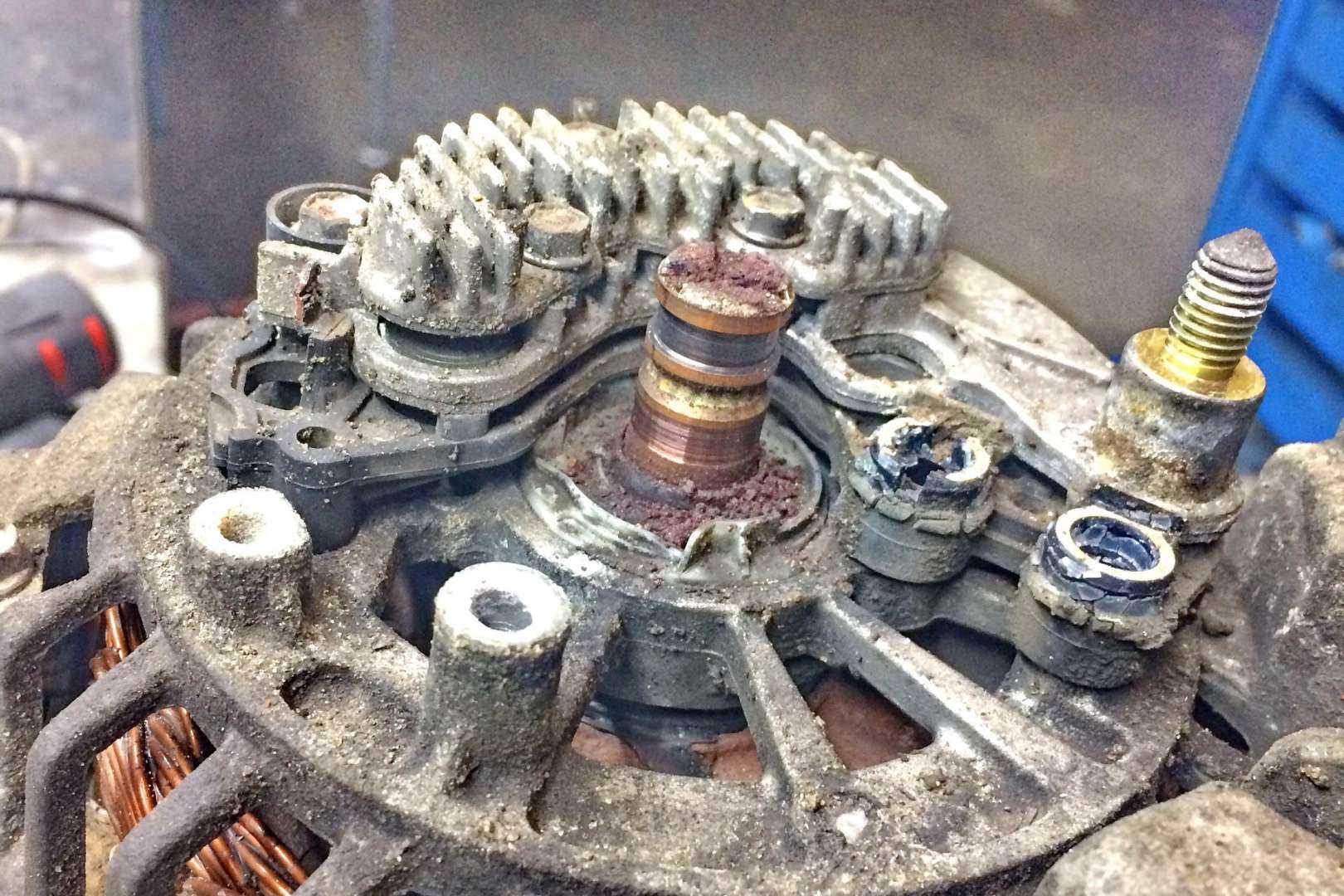

Если неисправность не обнаружена, придется разбирать корпус генератора. Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется. Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора. Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника

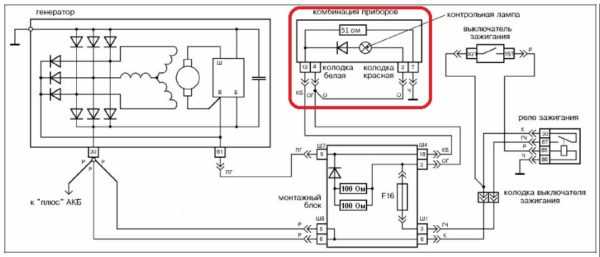

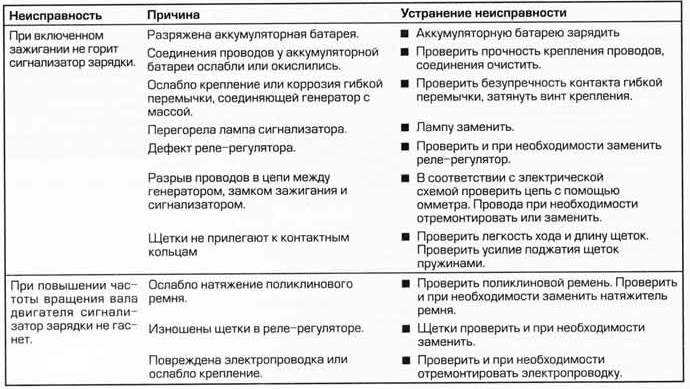

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы. Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.
