Что такое концевик и для чего он нужен в автомобиле

Проблемы в работе концевиков на Лада Гранта

Установленные концевики на порогах автомобиля в холодное время года зачастую перестают реагировать на открытие двери, поскольку при отрицательной температуре их пыльники, выполненные из резины, теряют свою эластичность, что собственно и приводит к размыканию контактов.

Присутствуют и другие проблемы, при которых концевики функционируют некорректно. Многие автовладельцы сетуют на то, что сигнализация работает в целом не стабильно, а также что при открытой дверце не загорается свет.

Многие отмечают такие случая, когда при резком повороте автомашины, срабатывают концевики, когда вероятно происходит небольшое отхождение дверцы от кузова. Причина одна всех вышеперечисленных неполадок кроется непосредственно в дверных концевиках.

На фоне неполадок большая часть владельцев Лада Гранта приходят к выводу, что требуется замена концевиков. Установка концевиков поможет устранить существующие неполадки, тем более, что замена не является трудозатратным делом, оно осуществляется самостоятельно, и потребует от вас наличия проводки и дополнительных штекеров, также информации о том, как снять и установить новые механизмы, о чем и пойдет речь дальше.

Характеристика концевиков двери Гранты

С работой концевиков напрямую связано: работа лампы открытых дверей, отображающаяся на приборной панели, плюс и свет в салоне и автомобильная сигнализация. Стоимость концевиков составляет 165-175 рос. рублей. Артикул для Лада Гранта 1118-3710199 соответствует механизму с колпачком и стоит дешевле. Изделие с артикулом 104035756 стоит дороже.

У рассматриваемой нами машины, концевики имеют некоторые отличия:

В автомобиле в комплектации «Норма» устройство концевиков устанавливается на все двери без исключения, однако все остальные двери, кроме водительской оснащены заглушкой. Также в такой комплектации прокладывается проводка.
В комплектации «Стандарт» Лада Гранта на посадочных местах кнопочки концевиков заменены на пластиковые заглушки. Проводка в такой комплектации полностью отсутствует.
В авто комплектации «Люкс» оснащается полным комплектом датчиков, которые установлены на всех без исключения дверях, однако лишь устройство, которое установлено на водительской двери, передает информацию, что отображается включением лампы и включенным индикатором закрытия двери на приборной панели. Когда же открываются другие пассажирские двери, загорается лишь свет.

Работа устройства основывается на замыкании цепи при открывании двери. В этот самый момент идет подача питания на лампу, которая освещает салон, также направляется импульс в систему сигнализации авто. Когда на автомобиле Лада Гранта установлены концевые выключатели, это хорошо и удобно, однако многие владельцы транспортного средства сталкиваются с различными проблемами, которые приходится самостоятельно решать. Многих интересует вопрос, как поменять механизм. Об этом расскажем ниже.

Лада Приора, проблемы с ЦЗ и водительским концевиком.

Проблема с ЦЗ, иду к машине и снимаю её с охраны, открываю водительскую дверь и сажусь, дверь не закрываю и ключ не вставляю и тут начинается многочисленное закрывание и открывание ЦЗ с последующей установкой на охрану, а я сижу и дверь моя открыта.

Оказывается замки всех дверей многочисленно раз открываются-закрываются только при открытой водительской двери, но внимание, не всегда такое происходит а происходит «раз-через-раз» или «раз-через-два раз» или «два раз-через раз». так-же получилось открыть водительскую дверь ключом без срабатывания сирены, машина на охране, следом открыл заднюю пассажирскую, сработала сирена.вывод, почему-то косячит сигнал с концевика водительской двери, но свет в салоне зажигается и магнитола исправно видит открытую дверь

машина новая, Приора 2, 4000 пробег.еще при моих тестах, много раз ставил на охрану и снимал с охраны, получилось один раз снять с охраны при этом ЦЗ не сработал, т.е двери не открылись а охрана отключилась.

Ответы 71

как подключили ЦЗ ?

Ставил установщик, говорит что через LIN модуль, говорит что так и должно быть и что в гранте по 6 раз замки закрываются и открываются при открытой двери.

чушь какая-то, не должно так быть.

Не всегда такое происходит, многочисленное открывание и закрывание замков, такое ощущение что сигналка раз-через-раз видит концевик вод.двери по can шине.

Установщик Дмитрий говорит:

«Состояние концевиков дверей берётся сигнализацией с шины can автомобиля. Если она не видит их, значит, сигнала в can нет об открытии дверей. Сигнализация в этом не виновата – это особенность автомобиля.«

Но я замечу что когда машина работает на авто запуске, снимаю с охраны и открываю дверь, синий светодиод начинает интенсивно мигать, мигает он только когда открыта дверь, значит сига видит концевики.

«В Гранте обратили внимание, как происходит запирание-отпирание цз? Сначала закрывается (открывается) водительская дверь – потом остальные. Если, кстати, двери не закрыты, то это хлопание раз 6 может происходить подряд.«. вот я пришел к машине и снял с охраны, открыл дверь и не хочу пока её закрывать «по какой нибудь причине», далее, замки начинают закрываться и открываться, и так они делают несколько раз, было открыто —> закрывает —> открывает —> закрывает —> открывает, и закрывает + ставит на охрану, а дверь водителя открыта, и вот пришел тот кого я жду, он открывает свою дверь и сирена начинает орать

вот я пришел к машине и снял с охраны, открыл дверь и не хочу пока её закрывать «по какой нибудь причине», далее, замки начинают закрываться и открываться, и так они делают несколько раз, было открыто —> закрывает —> открывает —> закрывает —> открывает, и закрывает + ставит на охрану, а дверь водителя открыта, и вот пришел тот кого я жду, он открывает свою дверь и сирена начинает орать.

Оказывается замки всех дверей многочисленно раз открываются-закрываются только при открытой водительской двери , если открыть другую дверь то многочисленных открываний и закрываний не будет.

а зачем Вам эти эксперименты ?

просто зад. или блок ВСМ

нормальная работа ЦЗ — только при закрытой двери ( при открытой эл замок не дотягивает до нормального положения )

Источник

Lada Priora 2171 2008 — 2016

Концевик двери Lada Priora высокого качества гарантируют надежность, управляемость, мобильность и безопасность вашего автомобиля на дорогах. В наличии на складах всегда оригинальные и брендовые запчасти по адекватным ценам.

Однако, говоря о ремонте еще более важными для безопасности вождения является регулярное техническое обслуживание и своевременный ремонт, при соблюдении регламента ТО, автомобиль:

хорошо работает,
не теряет своих показателей при больших пробегах,
более надежен и более безопасен в управлении

Мы облегчаем содержание вашего автомобиля в хорошем состоянии и обеспечиваем выгодными предложениями на весь ассортимент деталей. Все, что вам нужно для обслуживания и ремонта, можно найти прямо здесь, на наших цифровых складах. Вместо того, чтобы бесконечно искать, розничный магазин автозапчастей по близости, в котором не факт, что есть нужные запчасти, просто возьмите трубку телефона, и мы доставим нужные автомобильные запчасти до двери.

Основной упор при подборе запчастей делается, исходя из опыта компании.

Выгодно и безопасно покупать у нас по ряду основных причин:

Зачем искать Концевик двери Lada Priora еще где-то, теряя время? У нас компетентный персонал, службы организации оплаты, доставки и поддержки.

Источник

Устранение неполадок, которые возникают с дверными концевиками

Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей. Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Но решение этой проблемы сегодня довольно простое – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу.

Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Правильное подключение концевиков к сигналке (Е34) — BMW 5 series, 3.5 л., 1988 года на DRIVE2

Всем привет, продолжаю часть 2Не срабатывание сигналки на несанкционированное открытие дверей, когда центральный плафон в выключенном режиме(то есть когда при открытие дверей, выключена подсветка).

Предисловие:лет 5-ть назад товарищи подарили мне сигналку Шериф с обратной связью, взял всё это чудо и с машиной отдал электрику(на тот момент думал грамотному или не ленивому))Заплатив 650грн. довольный поехал домой, после чего ещё чуть-чуть покатался и решил полностью восстановить машину, ну вот в принципе через 5 лет дело дошло и до сигналки))После того как отвозился с перебитым проводом ЦЗ и для экономии заряда аккумулятора выключил плафон, поставил в 3-е положение, и выяснилось- что сигнализация после постановки на охрану не срабатывает когда открываешь дверь.То есть, провод концевика сигналки был припаян к плафону и для того чтобы замкнуть цепь, в этой 34ке должна загораться лампочка, потому-как концевики у неё не запараллелены и каждый концевик имеет свой провод(запараллелены только задние двери) который входит в модульное реле, поэтому косяк на лицо и для будущего владельца решил устранить этот недочёт( в скором времени завод бмв уже делал концевики запараллеленными на всех машинах включая поздние 34).

Эти соединения необходимо производить с использованием диодов для разделения цепей и тогда всё будет в норме(пока дочитался и понял два дня прошло).

ПроверкаЕсли у вас оказалась такая же проблема или просто хотите проверить, то делаем следущее:

Отключаем плафон или ставим в положение 3 и пробуем открыть машину(секунд через 20-40, програмируется задержка для комфортной подсветки в сигналке), если после открытия сигнализация срабатывает, то у вас всё чётко(либо ставил правильный человек или концевики уже запараллелены)-чтобы проверить и это, понадобится открутить передний и задний концевики, если провода одного цвета(не включая второй одноцветный коричневый) то у вас запараллелены, если провода разные(у меня передние: коричневый с серым с жёлтым провод (передняя левая) и коричневый с синим с жёлтым провод (передняя правая).

задние: коричневый с фиолетовым с жёлтым провод.) и сигнализация работает, знач респект и уважуха установщику, если не работает, читаем решение.

Решениенужно: 5 небольших диодов(понадобится три, два на запас), 1.5м провода+термоусадка, паяльник.Ищем коробку сигналки и находим у неё провод концевика двери на работу с минусом(в моём случае это коричневый провод, у вас может быть другой, смотрите свою схему), и смотрим куда он идёт, если на плафон, то аккуратно отпаиваем, если на концевик вод.двери, то аккуратно разъединяем и изолируем провод концевика двери.Если провод концевика от сигналки длинный, значит тянем его под заднее сиденье к модульному реле(слева), если недлинный, значит берём 1.5 м провода(желательно такого же цвета, у меня был зелёный) и удлиняем чтобы хватило запустить во все короба и вывести его под сидуху.

Далее берём три диода(1 для лев.вод.конц. 1 для пер.пасс.конц и 1 для задних конц.) и с каждой стороны диода припаиваем равные части провода(см по 10)

После этого выравниваем провода по длине и соединяем концы трёх отдельных проводов с диодами стороной анода в одну сторонуДалее этот веник припаиваем стороной Анода(чёрной стороной) скрученных уже трёх проводов в один, или скручиваем к проводу концевику сигналки который мы тянули под заднее сиденье.Далее ищем в заводских скрутках(в колпачках) под задним сидением с левой стороны провода концевиков такого же цвета как и цвет проводов концевиков которые мы откручивали на стойках, для верности прозваниваем чтобы не ошибиться.Если после прозвона мы нашли нужные провода концевиков в заводских скрутка, то тогда подсоединяем наши провода с диодами, по одному проводу с диодом на скрутку концевика, три скрутки и три диода.После проверяем и радуемся как пищит сигналка при открытие двери и при этом не зависимо от положения переключателя плафона.Концевик багажника можно подсоединить через реле здесь же под сихой, красно-белый провод, работает на плюс(поэтому и используется реле, грубо говоря чтобы инвертировать) и в моём случае Зелёный провод от сигналки это концевик багажника и капота.То есть присоединямся к Красно-белому и кидаем на управляющую ножку реле, на вторую ножку кидаем массу, на третью массу а на четвёртую зелёный провод(концевик капота\багажника)

Полный размер

Для наглядности

Полезная инфа по годам, цвета проводов подключения.Думаю что можно было сделать ещё проще, вывести провод от плафона, на который приходит сигнал для включения света, также впаять диод анодом, а катод кинуть на массу.

Но это мое теоретическое предположение, могу ошибаться, на практике не применял.

www.drive2.ru

Почему подключение сигнализации к концевикам – это важный процесс

Во всех современных автомобилях важным элементом безопасности является система охранной сигнализации. Главную роль в ней выполняют передающие устройства. От того, насколько правильно они подключены, зависит корректность работы.

При правильном подключении эффект в автомобиле Лада Калина следующий:

Система охранной сигнализации надежно блокирует двери, капот и багажник авто.
В случае несанкционированного открывания, благодаря правильно отрегулированной системе сигнализации, автомобиль начнет издавать характерные громкие сигналы.
Если водитель забыл закрыть двери или багажник, то система оповестит его об этом.

Концевые выключатели устанавливаются в охранную схему двумя способами:

Общая схема, элементы работают по принципу одного провода.
Индивидуальная, к каждому концевику подключается отдельный провод.

Устройства «антипаника» марок DORMA и ABLOY

Для аварийных и эвакуационных выходов DORMA предлагает широкий выбор антипаниковых устройств, соответствующих европейским нормам безопасности. Например, системы PHA 2000, PHB 3000 и PHA 2500 (рис. 4), обеспечивающие беспрепятственный выход, рекомендованы к применению в общественных местах, где возможно возникновение паники. Такая «антипаника» комплектуется нажимной штангой или рейкой, а в качестве запирающего элемента используется замок или защелка (рис. 5). Если выход является аварийным (только для прошедшего обучение персонала) и угрозы массовой паники в чрезвычайных ситуациях нет, то можно использовать решение DORMA Exit Pads, укомплектованное небольшой нажимной пластиной для экстренной разблокировки дверей.

Следуя современным архитектурным тенденциям, DORMA создает антипаниковое оборудование и для стеклянных дверей — например, система PHA 2000 со специальным адаптером.

Среди достоинств оборудования этой немецкой марки следует также выделить продуманный дизайн, который не только служит эстетическим целям, но и повышает безопасность использования за счет скругленных элементов и отсутствия острых выступающих углов.

Рис. 5. Оборудование марки DORMA для эвакуационных и аварийных выходов

Что касается специализированных замков для установки на аварийные выходы, данные устройства также можно найти в продуктовой линейке ABLOY — например, электромеханический замок PE580, к которому подключается штанга «антипаники». Внутренняя ручка этого замка постоянно обеспечивает свободный выход из помещения, а уличная ручка будет разблокирована только после подачи управляющего сигнала, например, от СКУД, что обеспечивает контролируемый доступ в здание.

***

Как мы видим, сегодня на рынке представлен широкий спектр решений для оборудования как аварийных, так и эвакуационных выходов, которые позволяют сберечь жизни людей в условиях чрезвычайной ситуации. При этом вполне реально сохранить свободу перемещения по объекту, защитить себя и свое имущество от людей с нечестными намерениями. Что касается стоимости подобных решений, то по сравнению с сохраненными людскими жизнями она весьма невысока и затраты эти служат благородной цели.

Установка ограничителей от Форд Фокус 3

Для работы потребуются следующие инструменты:

Вороток;
Бита Torx Т20;
Бита Torx Т40;
Пластиковая лопатка для демонтажа компонентов обивки – если таковой нет, можно воспользоваться тонкой отверткой, предварительно подложив под нее ткань, чтобы не повредить компоненты дверной карты и лкп.
Головка на 10.

Для начала требуется снять дверные карты. Сперва пластиковой лопаткой снимаются все компоненты, которые закрывают доступ к болтам. Работать нужно аккуратно, чтобы не обломать защелки. Далее выкручиваются крепежные болты битой Torx Т20. На этом все – остается только отщелкнуть карту, которая по контуру крепится пистонами

При этом важно не сломать ручку открывания дверей, а также отключить штекера на электрические стеклоподъемники. Затем нужно снять изоляционный материал, наклеенный на дверь, чтобы получить доступ внутрь

Следующим шагом станет демонтаж непосредственно ограничителя. К кузову он прикручен одним болтом Torx Т40, а к двери парой болтов, для выкручивания которых потребуется головка на 10. Когда болты откручены, остается только вынуть ограничитель, но делать это необходимо аккуратно, так как можно потерять шайбы на шпильках (в местах крепления элемента к двери). Кроме того, после снятия ограничителя с двери Весты, нужно следить, чтобы дверь не открылась дальше положенного, что особенно актуально для передних дверей. В противном случае можно смять кромку и повредить ЛКП.

Наглядно процесс снятия обивки и самого ограничителя двери с Лада Веста продемонстрирован в видео

Установить ограничители от Фокуса 3 в Весту несложно, но есть один момент. Во время монтажа начинают сказываться те 2 мм разницы между шпильками, которые упоминались ранее. По этой причине ограничитель не устанавливается. Решить проблему можно двумя путями:

Работа с отверстиями – нужно аккуратно рассверлить посадочные места дрелью или расточить их напильником, чтобы элемент стал, как нужно.
Корректировка шпилек – она заключается в необходимости немного подогнуть шпильки внутрь, чтобы они свободно вошли в отверстия.

Как показывает практика, лучше все же расточить посадочные места. Да, это дольше, но гораздо надежнее. Причина в том, что шпильки на ограничителе каленые, поэтому, если перегнуть их больше, чем требуется, их можно выломать и ограничитель придется выбросить. Кроме того, перед установкой нужно на сами шпильки одеть толстые шайбы или гайки. Это необходимо, так как длина шпилек элемента от Фокуса на несколько миллиметров больше, чем у таковых на Весте.

Если этого не сделать, функциональность компонента не пострадает, однако в конце хода останавливать двери будет уже не запчасть от Форда, а заводской дополнительный ограничитель. Как следствие, с него очень быстро слезет краска и на месте контакта появится коррозия.

Когда ограничители будут установлены, можно собирать двери в обратном порядке.

Правильное подключение концевиков к сигналке (Е34) — BMW 5 series, 3.5 л., 1988 года на DRIVE2

ПроверкаЕсли у вас оказалась такая же проблема или просто хотите проверить, то делаем следущее:

Полный размер

Для наглядности

Но это мое теоретическое предположение, могу ошибаться, на практике не применял.

Что представляют собой концевые выключатели?

Выключатели-концевики — электротехнические устройства, предназначенные для размыкания и замыкания рабочей цепи. Монтируют их на движущиеся механизмы для ограничения их перемещения в заданных границах. Функции, которые выполняют эти устройства, идентичны стандартному выключателю.

Начинка концевых выключателей заключена в прочный корпус, чаще всего металлический. Все его элементы оптимизированы для простого закрепления и легкой ориентации в пространстве.

Яркие, разных цветов светодиоды позволяют контролировать подачу питания и срабатывание датчика. Две пары контактов, чаще всего имеющихся в концевике, дают возможность осуществлять контроль состояния его подключения.

Если при замкнутой паре за передачей сигнала не следует его возвращение, это указывает на неисправность кабеля, ведущего к выключателю. После срабатывания датчика для прохождения сигнала возможно использовать разомкнутую пару контактов.

Чувствительные датчики являются основой в системах защиты от протечек. При обнаружении воды, для выявления которой они предназначены, устройства не только сигнализируют об назревании аварийной ситуации в звуковом и цветовом режиме, но и блокируют работу систем, по которым транспортируется вода.

Как отключить автоматическое закрывание дверей

Сигнализация Starline автоматически ставит на охрану авто, через 30 секунд после снятия с неё, если внутри салона никого нет и происходит автозакрывание дверей. Чтобы этого избежать, необходимо перепрограммировать 5 функцию из руководства пользователя на четвёртый вариант.

Привет, братья бумероводы.Имеется следующая проблема:

Авто BMW E34 M50B25TU 1994г.в. На ней установлена сигнализация Starline A91 (диалог, о/с, а/з). При постановке на охрану сигнализация пищит 1 раз (как и положено), замки на всех дверях закрываются. При снятии с охраны сигнализация пищит 2 раза (как и положено), с охраны снимается, но двери не открываются. Приходится подходить и вставлять ключ в дверь, и ключом открывать. Поворотом ключа открываются все двери, т.е. центральный замок живой. Так и живу — ставлю на сигнализацию брелком, а потом снимаю брелком, и ключом открываю машину. Уже надоело. Может, подскажете, что посмотреть? И где? Блок сигнализации нашел, стоит за панелью левой ноги водителя, но там на вид всё в порядке.

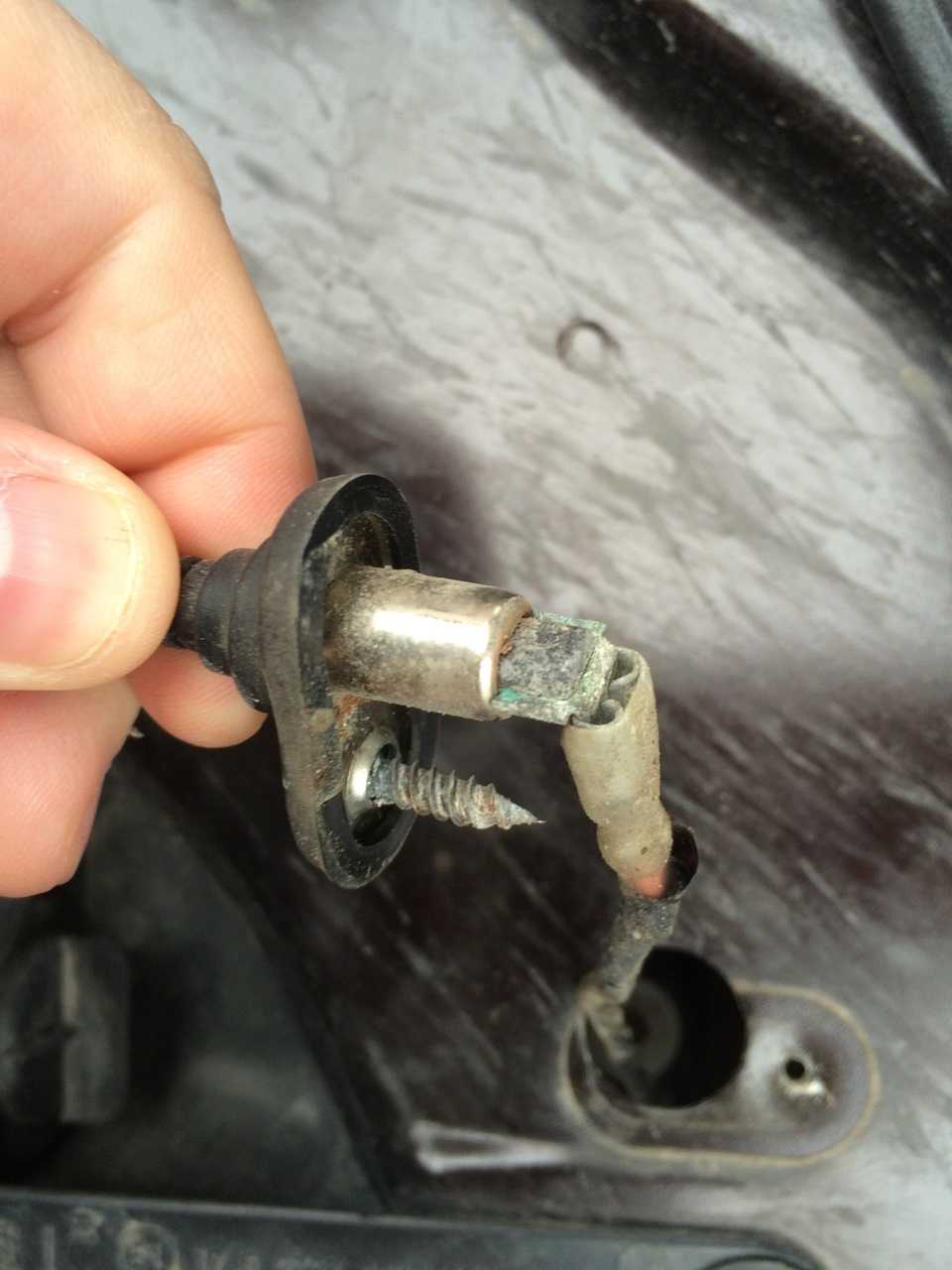

Замена концевика двери на автомобиле Лада Веста

Устройство концевиков Лада Веста – довольно простое. Работа по замене не отнимет много времени, а сама запчасть стоит совсем недорого. Часто случается так, что проблема заключается в пыльнике, который замерзает на морозе – в таком случае есть решение: можно заказать аналогичную деталь с каталожным номером «104035756», а до момента замены просто снять старый пыльник. Стоимость такого аналога – около 70 рублей, а качество детали не заставит вас возвращаться к этой проблеме.

Спасибо за подписку!

После того, как вы приобрели концевик двери Лада Веста, нужно потратить полчаса времени на замену детали. Для этого аккуратно извлеките старый концевик, отсоедините разъём и подключите к нему новый концевик, после чего соберите узел на место. Не забудьте одеть пыльник после подключения.

Важный момент – не уроните провод в отверстие в кузове, иначе достать его будет практически невозможно. Но если всё же такое произошло, то изготовьте крючок из проволоки и попытайтесь зацепить им разъём.
