Настройка цбкэ калина 2

Если не срабатывает центральный замок с брелка: последовательность поиска неисправности

Любой ремонт и поиск неисправности в автомобиле необходимо начинать с проверки предохранителей, обслуживающих конкретную систему. В приведенной схеме их три. Обычно может быть и более. Необходимо найти их расположение, пользуясь руководством по эксплуатации авто или поиском в интернете.

Видео — если не срабатывает центральный замок от сигнализации, то сначала проверьте предохранители:

Если все предохранители исправны, переходят к определению места неисправности, по ее характерным признакам.

ЦЗ не закрывает двери

Есть несколько вариантов когда центральный замок:

вообще не реагирует на сигнал брелка, в этом случае необходимо проверить, а лучше сразу поменять батарейку брелка;

не закрывает двери и с ключа замка;

закрывает и сразу открывает двери.

Последний вариант связан с неплотным закрытием стекол или дверей. Необходимо попытаться поджать последовательно каждую дверь, подпирая ее всем телом, в момент поджатия попытаться закрыть ЦЗ.

Возможно, в область закрытия какой-то двери попал посторонний предмет, необходимо проверить. Также следует проверить дожим стекол, чтобы они плотно входили в верхние пазы.

Если центральный замок не реагирует на брелок и ключ, возможно, произошел облом проводов в области гофры, входящей в дверь. Если есть опыт ремонта электропроводки, можно найти неисправный провод и соединить его.

ЦЗ не открывает двери, но при этом закрывает

Как один из вариантов – смещение подвеса двери. Замок блокируется защелкой двери. Такая неисправность часто бывает в дверях багажника. Приходится их поджимать вручную, чтобы расклинить движение привода замка. В момент попытки открывания двери должен быть слышен щелчок привода. В некоторых авто он почти неслышим, надо приложить ухо к двери.

ЦЗ закрывает только водительскую дверь

Здесь, скорее всего, неисправность заключается в нарушении связи от блока управления водительской дверью к центральному блоку или другим дверям. Следует снять гофрошланг с перехода проводки от водительской двери в салон автомобиля – там будет обрыв.

В некоторых моделях авто в месте перехода проводки в салон авто стоит соединительный разъем, можно проверить его контакты. Также необходимо исследовать электропроводку под обшивкой двери, все соединительные разъемы.

Не работает открытие одной из дверей

Возможные неисправности: повреждение электропроводки в гофре или по пути к ней в салоне, неисправность привода замка.

Видео — не работает центральный замок водительской двери на Шкода Фабия:

Привод замка нетрудно поменять, он стоит недорого. Во время замены главное не повредить рычаги, тяги и пластмассовые наконечники.

В случае самостоятельной замены привода центрального замка, для уверенности лучше найти в интернете, справочниках или руководстве по эксплуатации механическую схему, чтобы не забыть установить какую-нибудь деталь.

ЦБКЭ Калина 2: назначение, особенности использования, ремонт

После рестайлинга на Лада Калину, вместо предохранителей и многочисленных реле, устанавливается центральный блок управления кузовной электроникой (ЦБКЭ). Девайс доступен в комплектациях «Люкс» и «Норма».

Назначение и характеристики ЦБКЭ

Центральный блок кузовной электроники Калина 2 управляет:

  • тревожной сигнализацией;
  • стеклоочистителями;
  • обогревом лобового и заднего стекла;
  • обогревом боковых зеркал;
  • светотехнической системой;
  • указателями поворота;
  • центральным замком;
  • приводом открытия багажника;
  • электроприводом стеклоподъемников;
  • обогревом передних сидений;
  • электроприводом боковых зеркал.

При включении сигнализации происходит автоматическая проверка, сопровождающаяся коротким миганием указателей поворота. В режиме охраны моргает лампочка иммобилизатора на комбинации приборов. Снятие с охранного режима происходит посредством нажатия на кнопку пульта дистанционного управления.

Центральный электронный блок автоматически включает стеклоочистители, если:

  • поступил сигнал от датчика дождя;
  • регулятор чувствительности в положении от 1 до 4;
  • переключатель стеклоочистителя в положении «прерывисто».

При обнаружении неисправности в работе стеклоочистителя ЦБКЭ Калины 2 переводит его с автоматического на режим ручного управления. При включении функции обогрева лобового стекла кузовная электроника контролирует напряжение бортовой сети и ограничивает длительность обогрева 6 минутами. При падении напряжения ниже 12 В ЦБКЭ отключает режим обогрева.

При снижении напряжения до 9,6 В центральный блок ограничивает работу обогревателей заднего стекла и боковых зеркал. Так он предотвращает переход двигателя в аварийный режим. При восстановлении напряжения до уровня в 10,8 Вольт обогреватели включаются автоматически.

Помощь водителю оказывает кузовная электроника и при работе со светотехнической системой. При запуске двигателя дневные ходовые огнивключаются, а при остановке – автоматически выключаются. Ближний свет фар и габариты включаются при поступлении сигнала от датчика освещенности и дождя. При этом дневные ходовые огни выключаются. Если при автоматической диагностике обнаруживается неисправность, отсутствие сигнала от датчика освещенности, то ЦБКЭ включает ближний свет и габариты.

Возможные поломки кузовной электроники и их устранение

ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов

Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.

Причиной отказа работы стеклоподъемников может быть поломка электронного блока управления. Есть и другие варианты: проблемы со стеклоподъемником, встроенным в дверь водителя, плохой контакт проводов, неверная установка ограничителей.

Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.

Калина i (2020г) e90 «can lin» не закрываетне открывает двери / can и lin интерфейсы / starline

Доброго дня!Самостоятельно установил сигнализацию E90 c модулем CAN LIN на Ладу Калину 1 (февраля 2020 г.в.), версия ПО Е90 = L2, версия CAN LIN 3.7Проблема: при постановке на охрану и при снятии с охраны замки дверей не закрываются не открываются, вообще ничего не щелкает и не двигается При этом правильно читает статус дверей. Срабатывает сигнализация Starline не при открытии замков(как штатная сигналка), а при открытии двери — не знаю важен этот факт или нет для диагностики проблемы.

Со штатного брелка замки работают без проблем, настроено одновременное открытиезакрытие всех замков со штатного брелка. Выручает режим SLAVE, пока на аналоговое подключение к замкам не переходил.

В настройках CAN LIN установлены галочки «управление штатной сигнализацией» и «управление ЦЗ». Снимал галочку «управление ЦЗ», проверял отсутствие работы замков, и снова ставил — не работают замки.

Еще один момент: при настройке автозапуска двигатель глох секунд через 8-10 после запуска, пока не поставил параметр №05 таблицы 2 — «режим дистанц.запуска двигателя» на вариант №2 «без включения режима охраны» с варианта №1 «с включением режима охраны». При снятии с охраны после постановки на охрану для автозапуска первое нажатие кнопки штатного брелка снимает с охраны, второе глушит двигатель, а уже третье (через несколько секунд после второго нажатия, иначе не открывает) открывает двери. Не знаю, насколько корректна такая работа в режиме SLAVE

Как можно продиагностировать более подробно мою проблему?

Гранта и Starline — все опции

0 людей подписали. Следующая цель: 100

С самого начала продаж нового семейства Lada Granta владельцы начали испытывать неудобства при использовании центрального замка (ЦЗ). Дело в том, что в некоторых комплектациях автомобиля при запущенном двигателе центральный замок закрывает только водительскую дверь. Закрытие всех дверей возможна только при выключенном зажигании. Такой алгоритм работы центрального замка усложняет жизнь владельцам при установке дополнительной автосигнализации с автозапуском.

Вот что пишут владельцы Lada Granta FL в одной из групп ВК:

У новой гранты FL странно работает ЦЗ на запирание. 1. если опустить водительский флажок на заглушенной машине, то все остальные опустятся и закроются, все норм. 2. Если двигатель запущен, то при опускании водительского флажка.остальные остаются открытыми. Ну бог с ним вроде, может воришки в пробке не попадутся. НО! Когда делаешь постановку на автозапуск на МКПП и выходишь из авто, двигатель естественно работает до постановки на охрану…ты ставишь на охрану и…поскольку двигатель работает, то опускается один водительский флажок.три пассажирских двери остаются открытыми. Повторное нажатие кнопки закрывания ничего не дает. Приходится снимать с охраны и заново ставить, а это уже сброс автозапуска. Действительно, такой алгоритм работы ЦЗ указан в руководстве по эксплуатации автомобилем:

Центральная блокировка и разблокировка замков боковых дверей из салона (в вариантном исполнении). Для блокировки замков боковых дверей из салона автомобиля утопите кнопку блокировки в двери водителя или (в вариантном исполнении) нажмите кнопку блокировки в модуле двери водителя. В комплектациях с модулем двери водителя блокировка боковых дверей от кнопки в двери водителя возможна только при выключенном зажигании. В настоящий момент данную информацию уже донесли до АвтоВАЗа. Остается надеется, что такая особенность работы ЦЗ будет исправлена в ближайшее время.

Наконец-то нашел время установить новый блок переключателей стеклоподъемников. Начал с врезки нового блока от Калины 2 на место родного. При помощи пластиковых лопаток для для снятия обшивки извлек блок переключателей стеклоподъемников Гранты.

На сайте, где заказывал блок (см. часть 1), есть шаблон для разметки.

Извлек родной блок и разметил обшивку под новый.

Вырезал канцелярским ножом посадочное место.

Установил новый блок.

Следующим шагом снял обшивку и провел +12в, которые взял с предохранителя заводского блока ЦЗ (мне показалось это логичным

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

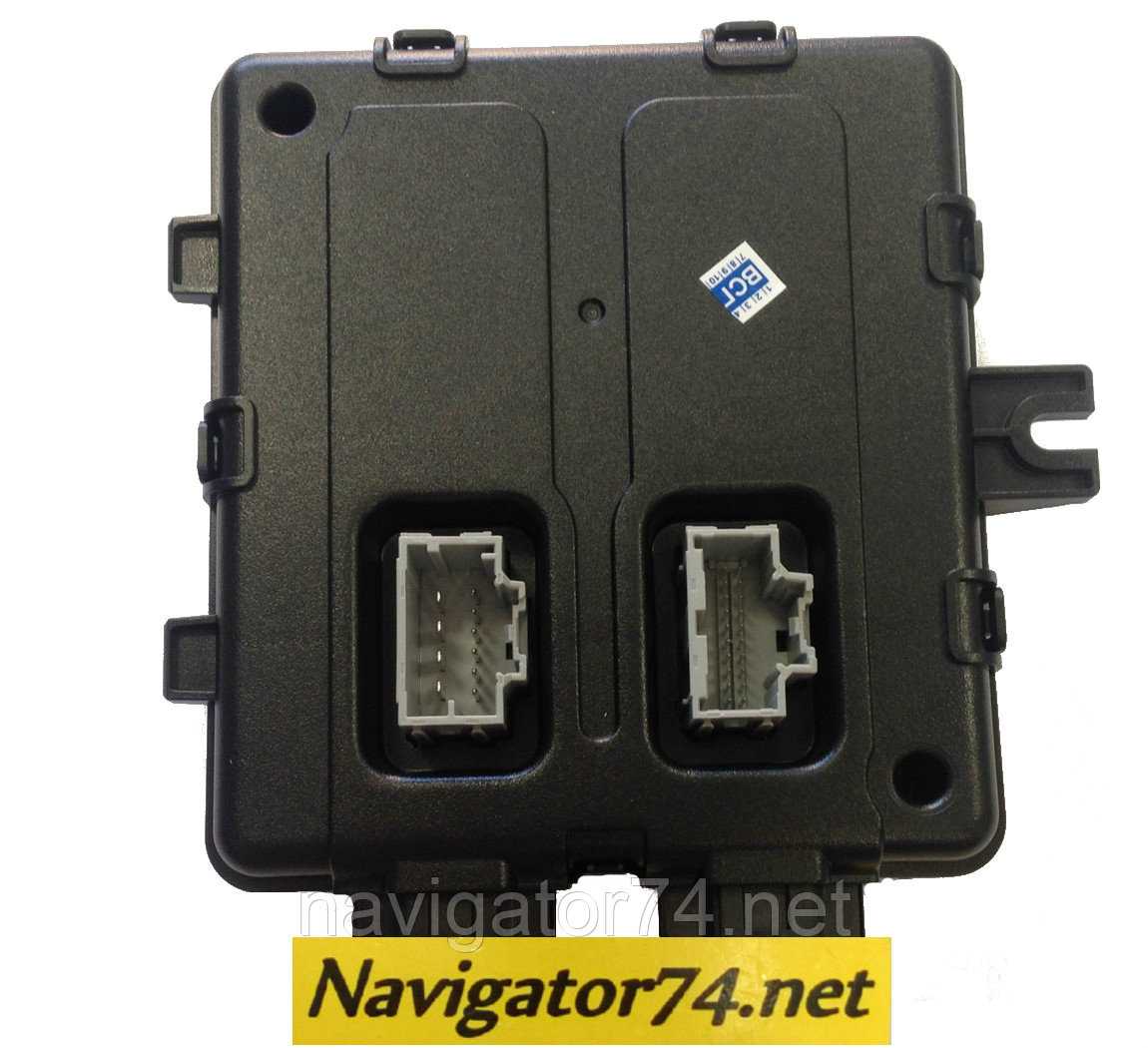

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

Цвет провода Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2 Розово/Черный К выключателю блокировки дверей в блоке переключателей
3 Коричнево/Зеленый К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4 Коричневый Соединяется с массой при закрывании двери водителя
5 Серый К элементу обогрева заднего стекла
6 Черный Масса
7 Розово/Белый К выключателю блокировки дверей в блоке переключателей
8 Желто/Голубой В комбинацию приборов, к индикатору АПС‑ 6
9 Черно/Белый Соединяется с массой при открывании капота. C ВК подкапотной лампы
10 Два Бело/Красных Соединяется с массой при открывании задних дверей
11 Коричнево/Красный Соединяется с массой при открывании правой передней двери
12 Выход 12 V питания внешнего датчика (Не используется)*
13 Не используется
14 Желтый Импульс + 12 V, закрывания всех дверей и багажника
15 Красно /Голубой К кл. 14 АПС‑ 6
16 Голубой с Черным К левому указателю поворотов
17 Красно/Голубой Импульс + 12 V, открывания дверей пассажиров
18 Красно/Черный Импульс + 12 V, открывания двери водителя
19 Розово/Красный Импульс + 12 V, открывания замка багажника
20 Желто/Голубой К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21 Серо/Черный «-» Реле звукового сигнала
22 Бело/Голубой Соединяется с массой при открывании двери водителя
23 Красный К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24 Голубой К правому указателю поворота
25 Бело/Черный Соединяется с массой при открывании багажника

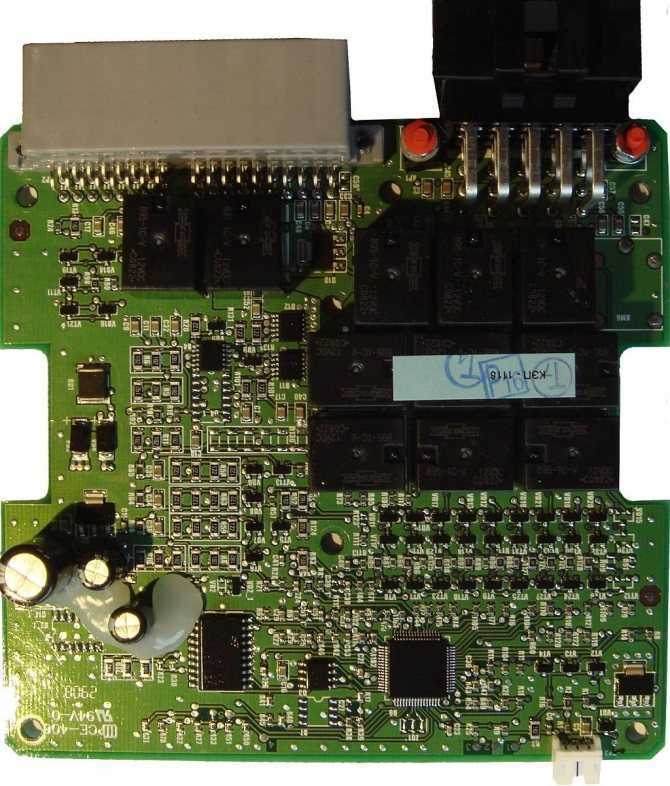

Плата контроллера

Плата контроллера

Признак

Возможные причины Метод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления

Блок управления электропакетом Калина используется для автоматического поднимания и опускания окон, контроля дверей. Дополнительно он дает возможность контроля срабатывания сигнализации и открытия багажника.

Если речь идет о luxе комплектации Калина 2, то блок управления электропакетом отвечает за блокировку замка зажигания. Именно поэтому любые сбои в его работе негативным образом отражаются на ходовых качествах транспортного средства.

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Замена батарейки в брелке

Признаком разряженного элемента питания брелка станет быстрое мигание светодиода при нажатии любой кнопки. Центральный замок при этом не реагирует на команды. Стоит отметить, что разряженная батарейка не повлияет на возможность запустить двигатель. Так как иммобилайзер без труда сможет считать прописанный на микросхеме код, синхронизация не будет потеряна.

Разобрать брелок очень просто, достаточно на корпусе открутить один саморез и при помощи любого подручного инструмента снять крышку, на которой расположены кнопки. Далее снимается печатная плата, под которой и находится батарейка. Нужно определить ее тип, прочитав буквенную и цифровую комбинацию. При замене следует обязательно учитывать те самые 6 секунд, т.е. успеть поставить новый элемент питания за это время, иначе необходимо будет восстанавливать синхронизацию.

Неспецифические виды обслуживания

Даже при соблюдении правил безопасной эксплуатации транспортного средства, обслуживания или замены может потребовать блок управления отопителем. Случается это в результате резких переключений ручки обогрева автомобиля Лада Калина. В инструкции по эксплуатации указано, что в обязательном порядке надо дождаться минимального прогрева системы, иначе понадобится дорогостоящий ремонт.

С финансовой точки зрения блок управления печкой обойдется недешево, поэтому его бережная эксплуатация сохранит семейный бюджет.

Самостоятельно замена блока управления отопителем не проводится ввиду необходимости использовать специальное оборудование. Значительно реже проблемы возникают на уровне системы контроля двигателя.

Необходимость посетить СТО вызовет езда по гравийной дороге, ДТП или результат непрофессионального обслуживания. Система управления двигателем отвечает за впрыск топлива, поэтому любые отклонения в ее работе сразу ставят авто на прикол. Сколько времени понадобится для того, чтобы заменить блок управления двигателем, решит мастер после осмотра.

Дешевле, но значительно дольше длится ремонт, когда под удар попадает блок кузовной электроники. Диагностировать неполадку можно только в условиях сервисного центра. Длительность связана с тем, что если блок управления двигателем можно заменить как единое целое, то с электроникой надо менять часть проводки.

Перепады напряжения или простое замыкание способны вывести из строя определенный сектор. Первым об этом скажет блок управления светом.

Неправильно работающие «поворотники» или «аварийка» — первый признак, говорящий о сбое в электронной составляющей автомобиля. Медлить с визитом в сервисный центр не стоит. В противном случае под удар попадает блок ЭСП, отвечающий за динамическую стабилизацию. Даже при незначительных проблемах водитель отметит снижение поперечной динамики транспортного средства.

Общая информация

На машинах комплектации Norma устанавливаются блоки управления ЦЗ, которые при поломке заменяются новыми. На автомобилях комплектации Luxe вместо них используются ЦБКЭ. Ниже мы постараемся более детально рассмотреть ЦЗ и его блок управления, их взаимосвязь с дистанционным управлением, симптомы неисправности данной детали, а также приведем инструкцию по его самостоятельной замене.

Теперь остановимся более подробно на дистанционном управлении, которое предназначается не только для блокирования и разблокирования дверей автомашины на расстоянии с синхронной активизацией охранного режима. Помимо этого оно позволяет блокировать все замки одним поворотом ключа, блокировать и разблокировать все дверные замки, нажав одну, находящуюся внутри салона, кнопку, а также включать автосигнализацию и выключать ее как на дистанции, так и ключом.

Режимы работы

Дверные замки на Грантах блокируют, нажимая на соответствующую клавишу пульта, после чего разблокировать их с помощью пульта можно в режимах ступенчатой и одновременной разблокировок. Первый из перечисленных режимов позволит вам произвести разблокировку всех дверных замков двойным нажатием на клавишу (сначала разблокируется водительская, а затем – все остальные двери). При активации второго режима вы сможете разблокировать все двери автомашины одновременно, одним нажатием.

Читать дальше: Вырвало краб на ваз 2109 что делать

Для смены режима владельцу авто потребуется выполнить следующие действия:

  • сначала нужно включить зажигание ключом с пультом;
  • затем вам потребуется нажать и держать в таком положении на протяжении пяти секунд клавиши по разблокировке и блокировке;
  • после сигнального звука зуммера клавиши отпустите.

Блокировка

Если уже после разблокирования дверных замков вы не откроете багажник либо одну из дверей, или же не включите зажигание, то по прошествии двадцати пяти секунд все двери снова окажутся заблокированными.

Управление из салона

При блокировании дверей непосредственно из салона автомашины требуется утопить соответствующую клавишу, расположенную на водительских дверях, либо нажать аналогичную клавишу в модуле той же двери. Разблокировка потребует поднятия нужной клавиши на двери либо нажима на нее в модуле. Для наружного блокирования дверей вам потребуется повернуть ключ в расположенном на водительской двери замке по ходу часовой стрелки, а чтобы разблокировать двери ключ поворачивают в противоположную сторону.

Управление стеклоподъемниками

Нажав, а затем, удержав в таком положении в течение трех секунд, клавишу блокировки вы сможете поднять опущенные дверные стекла, при этом первыми поднимутся передние стекла, а уже после них – стекла задних дверей. С помощью нажатия и удержания на протяжении трех и более секунд клавиши по разблокировке вы сможете опустить поднятые стекла в аналогичной последовательности.

Открытие багажника

Разблокировка пультом замка крышки багажника на Гранте возможна лишь после выключения зажигания. Так, при открытии крышки необходимо либо дважды, с минимальным интервалом, нажать клавишу на пульте, либо нажать ее один раз, но удерживать на протяжении как минимум нескольких мгновений. При активизации охранного режима открытие багажника произойдет синхронно с отключением данной охранной зоны хотя бы на полминуты. Для закрытия крышки вам понадобится снова захлопнуть ее.

Восстановление синхронизации

Допустим, клавиши на брелоке были нажаты 1000 раз вне зоны действия системы. Тогда теряется синхронизация между следующими устройствами: брелоком и модулем управления ЦЗ. Если же питание микросхемы, установленной в брелок, будет отключено даже на короткое время, это вызовет потерю синхронизации тоже. Предельный интервал времени, как удалось выяснить из отзывов, равен 6 секундам.

В руководстве по эксплуатации, прилагаемом к авто семейства «Гранта» и «Калина-2», сказано следующее: в случае потери синхронизации брелок повторно прописывают, то есть вносят данные о нём в память системы. Процедура записи довольно сложна, а для её выполнения нужен «обучающий ключ». Если синхронизация действительно утеряна, попробуйте сделать вот что:

  1. Включите зажигание ключом, который нужно синхронизировать;
  2. Ждите 6 секунд;
  3. Лампа иммобилайзера должна начать мигать, и тогда зажигание выключают;
  4. Через 10 секунд зажигание включают снова. Если лампа иммобилайзера не мигает, значит, синхронизация восстановлена.

Всё выглядит просто, только указанная последовательность не обязательно будет результативной.

Если есть «обучающий ключ», а ни одного прописанного ключа с кнопками нет, можете запустить двигатель так: зажигание включают и выключают, лампа начинает мигать, затем в течение 6 секунд ключ переводят к метке II (стартёр).

Шаги от «Нормы» к «Люксу». Часть 1. — Лада Калина Седан, 1.6 л., 2006 года на DRIVE2

Доброго времени суток ДРузья.

Началось всё с того, что я сломал пассажирское зеркало заднего вида. А так как они мне никогда не нравились, то это отличный повод для Тюнинга))

Зеркала выбрал от Гранты Лифтбэк, с электроприводом, обогревом, подворотниками.

Зеркала.

Для подключения электропривода решил использовать блок управления ЭСП от Калины Люкс

Блок управления ЭСП

Знаю, что лишний геморрой, и что можно было сделать проще. НО! Я хочу сделать всё хорошо, как можно ближе к штатному! ну и задние стеклоподъемники планируются в ближайшее время! Но как оказалось, данный блок общается с блоком комфорта по одному проводу, что не поддерживается блоком комфорта от Нормы. Решил заменить блок от нормы, на блок от Люкса. Разъёмы у них разные, значит придётся перераспределять контакты. Почитав интернет нашёл вот такие схемы.

Схема Блока комфорта Нормы

Полный размер

Схема Блока комфорта Люкса

ХР1 1-ый — ? — Новый — К двигателю ЭСП передней-правой двери. 2-ой — ? — Новый — +/- во все двери. 3-ий — Желтый — с 14-ого контакта — К двигателям закрытия всех дверей (во все двери). 4-ый — Оранжево-Черный — Новый — к двигателю ЭСП задней-правой двери. — Временно не надо. 5-ый — Красно-Голубой — с 17-ого контакта — открытие пассажирских дверей. 6-ый — Черный — с 6-ого контакта — К Массе. 7-ый — ? — Новый — к двигателю ЭСП задней-левой двери. — Временно не надо. 8-ый — Голубой — с 24-ого контакта — Управление поворотниками правого борта. 9-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?) 10-ый — Резерв 11-ый — ? — Новый — +/- в водительскую и заднюю левую дверь и багажник. 12-ый — Черный — провод с 6-ого контакта — К Массе. 13-ый — Зеленый-черный — Новый — подключить к двигателю ЭСП передней-левой двери. 14-ый — Голубой-Черный — с 16-ого контакта — Управление поворотниками левого борта. 15-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?)

ХР2 1-ый — Розово-Красный — с 19 контакта — к двигателю открытия багажника. 2-ой — Резерв 3-ий — ? — Новый — К кнопке стеклоподъемников Задней-Правой двери. — Временно не надо. 4-ый — Белый-Черный — с 25-ого контакта — Концевик открытия багажника. 5-ый — ? — Новый — Зеркало пассажира вверх-вниз. 6-ый — Красно-черный — с 18-ого контакта — Открытие двери водителя. 7-ый — Коричнево-Красный — с 11-ого контакта — Концевик передней правой двери. 8-ый — ? — Новый — Подсветка кнопок стеклоподъемников. 9-ый — ? — Новый — Зеркало пассажира вправо-влево. 10-ый — Красно-Голубой — с 15-ого контакта — К-Лин шина. 11-ый — ? — Новый — Кнопка ЭСП передней-правой двери. 12-ой — ? — Новый — Кнопка ЭСП задней-левой двери. — Временно не надо. 13-ий — Серый — с 5-ого контакта — Обогрев заднего стекла. 14-ый — Резерв 15-ый — Резерв 16-ый — Бело-Красный — с 10-ого контакта — Открытие задних дверей. 17-ый — Резерв 18-ый — Черно-Белый — с 9-ого контакта — Открытие капота. 19-ый — Резерв 20-ый —— к сирене — Не надо.

ХР3 — Не используется

Внимание Вопросы: — Кто нибудь вообще занимался таким онанизмом? Или я первый кто решился на такое? — В схемах присутствует ссылка на Клемму 30, кто нибудь знает что это за клемма? Я предполагаю, что это постоянный +12В, прав ли я? — Блок от нормы подсоединён к клемме 71 контроллера ЭСУД/клемме 18 АПС, а блок от Люкса вроде вообще не подключен к контроллеру, или я что то упустил? — Блок от нормы подсоединялся к комбинации приборов (Клемма 8), а блок от Люкса вообще не подключен к комбинации, нужно ли подключать и куда? — У блока от нормы есть выход на реле обогрева заднего стекла, а у люкса нету, будет ли работать? Или как реализовано управление в Люксе? — Если кто поможет с цветовой палитрой в разъёме люкса, то буду признателен

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.

Блок управления электропакетом (на фото ниже) калина люкс не работает. Вернее на мои нажатия не реагирует. Он подсвечен, когда нажимаю на кнопки, щелкаю, слышу однократный короткий звук в районе спидометра/печки ( услышать можно на видео ниже) С утра появилась такая штука, на час отошел, все заработало. К вечеру все снова перестало реагировать и вот уже так целые сутки. Ни центральный замок,ни зеркала, не стеклоподъемники не реагируют на мои нажатия.. В чем дело? Клемму минут на 15 отсоединял , не помогло, сигнализация starline.

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

Использование поляризованного реле в автомобиле.

Материал от Максима с сайта: https://www.drive2.ru Итак очередная полезная доработка минимальной сложности.При частых и не очень длинных поездках в течение дня приходится каждый раз выходя из машинки отключать габариты и магнитолу, а возвратившись – включать все обратно. Вот и задумался над

Проверяем дальность канала связи Pandora DX 90B

Один из клиентов пожаловался на плохую связь, вернее на маленькое расстояние управления и периодические пропадания связи, то есть «жалобы» брелка на отсутствие связи (он в этом случае проигрывает мелодию отсутствия связи) А у нас появилась прекрасная возможность разобраться с проблемой дальности,

Угон Lada Vesta магнитом. Как защититься?

Много раз в беседах с клиентами обсуждали вопрос разблокирования штатных замков зажигания с помощью современных мощных магнитов. И, честно говоря, мало кто верил, что это в принципе возможно. предоставила нам, а также выложила в сеть видео, демонстрирующее этот способ вскрытия

Новые статьи в разделе

О неправомерности заявлений дилеров о снятии автомобиля с гарантии

Вопрос правомерности использования дилерами угроз о снятии с гарантии, обсуждался уже не один раз. Но ясности до сих пор в головах потребителей нет. Обсуждения вспыхивают иногда и на нашем канале «ютуб». Несколько выдержек из комментариев далее, а также информационное письмо компании ФЛИМ,

Можно ли устанавливать сигнализацию и другое оборудование не у официального дилера

В течение гарантийного срока АВТОВАЗ обязуется устранять неисправности, возникшие в процессе эксплуатации автомобиля, при условии соблюдения клиентом правил. На вопрос «Можно ли установить сигнализацию, парктроник, видеорегистратор, фаркоп, магнитолу и др. оборудование не у официального дилера с

Гранта — распиновка блока кузовной электроники и описание работы

Клиенты просят дать информацию по блоку кузовной электроники автомобилей Гранта и Калина 2.ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) – НАЗНАЧЕНИЕ, ФУНКЦИИ, ДИАГНОСТИКА (технологическая инструкция).1 НАЗНАЧЕНИЕБлок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения следующих функций: —

Оценка статьи:

Блок комфорта лада калинаСсылка на основную публикацию

Похожие публикации

  • 2 din размеры в см
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
