Лада калина схемы электрических соединений автомобиля

Центральный замок и его управление — лада калина блог

Сейчас даже на самой дешевой версии в комплектации стандарт устанавливают центральный замок с дистанционным управлением. Хотя производитель и называет это противоугонной системой, согласитесь, до такого понятия немного не дотягивает. Вот если бы еще были датчики удара, то уже можно было бы говорить о противоугонных свойствах.

Итак, что мы имеем: центральный замок Лады Калины работает как с пульта дистанционного управления, так и без него — обычным поворотом ключа в замке двери. Брелок является одновременно и ключом зажигания. На нем расположены три кнопки, на которых схематически все довольно понятно изображено и каждая кнопка выполняет определенные действия:

Открывание дверей. При однократном нажатии открывается только водительская дверь, второй раз — все остальные.
Закрывание дверей. Достаточно нажать один раз, чтобы все двери сразу закрылись и машина будет поставлена на охрану.
Кнопка открывания багажника — но работает не во всех версиях, так как для выполнения данной функции нужен электропривод замка багажника.

Помимо внешнего воздействия, управлять центральным замком на Калине можно и из салона автомобиля. Закрыть все двери можно, как с помощью привычного шпингалета сверху, так и благодаря специальной кнопке, которая находится около блока управления стеклоподъемниками с водительской стороны.

Есть еще одна немаловажная функция, которая предназначена для безопасности пассажиров, а если быть точнее — то маленьких детей — это блокировка замков задних дверей. Чтобы заблокировать задние двери Калины, нужно на ее торце, с внешней стороны, как раз возле самого замка повернуть ключом красную фишку вправо. После этой процедуры открыть дверь из салона будет невозможно, так что можете не переживать за своих детей, по дороге вы их не потеряете. Открыть можно будет только снаружи, и потом опять поворачиваем красную фишку влево, в обычное положение.

Что касается функции противоугонной сигнализации, то здесь все очень просто: никаких датчиков удара, просто срабатывает сигнализация, когда открывается либо одна из дверей, либо капот с багажником. Откровенно говоря, для отечественного автомобиля такой защиты вполне достаточно будет, так как угоняют их раз в пятилетку.

Схемы электрических соединений автомобиля BA3-11183. Лада Калина Альбом электросхем

Блок с предохранительными устройствами, позволяющими защитить оборудование в электроцепи авто при возможных скачках напряжения. Соединительные разъёмы переднего, заднего жгута и жгута панели приборов находятся под торпедой с левой стороны. В частности, автомобиль получил: Три силовых агрегата разной мощности от 87 л. Электросхема соединения жгута панели приборов Ваз , Ваз , Ваз 1.
К примеру — разветвитель в прикуриватель. Электросхема заднего жгута Лада Калина Сеодинения заднего жгута автомобиля: 1 — колодка заднего жгута к панели приборов; 2 — колодка к жгуту проводов левой передней двери; 3 — к жгуту проводов задней двери; 4 — правый фонарь; 5 — к жгуту проводов задней двери; 6 — к жгуту проводов двери задка; 7 — к панели приборов; 8 — плафон; 9 — левый боковой указатель поворота; 10 — датчик указателя уровня топлива; 11 — выключатель блокировки заднего хода; 12 — к правой передней двери; 13 — датчик стояночного тормоза; 14 — фонарь багажника; 15 — блок управления стеклопакетом; 16 — правый указатель поворота; 17 — левый фонарь; 18 — к двери задка.

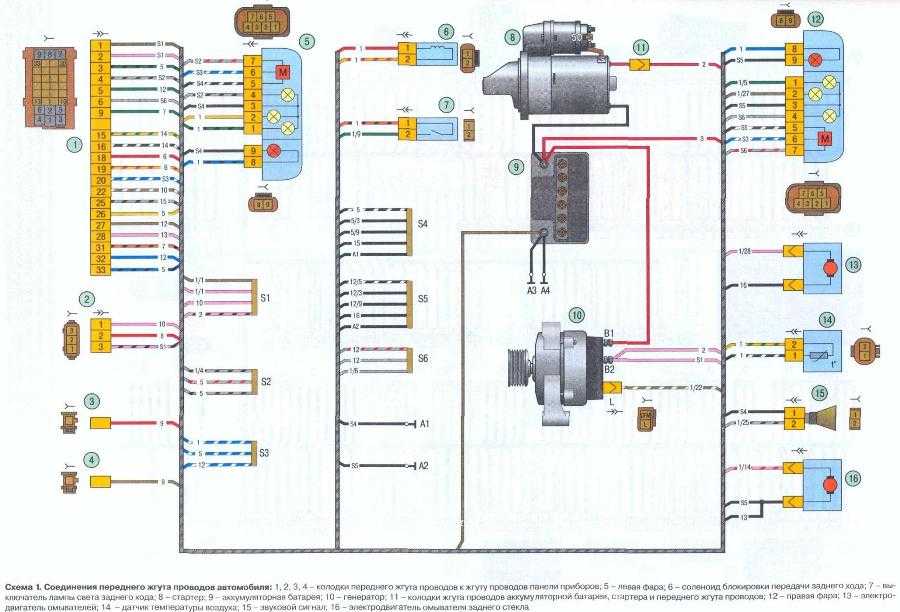

Генераторное устройство — этот элемент считается одним из главных, поскольку он позволяет обеспечить питанием все приборы и оборудование авто во время работы двигателя. Электросхема соединения переднего жгута Ваз , Ваз , Ваз 1,2,3,4- колодки переднего жгута проводов к жгуту проводов панели приборов; 5 — левая фара; 6 — соленоид блокировки передачи заднего хода; 7 — выключатель лампы света заднего хода; 8-стартер; 9 — аккумуляторная батарея; генератор; 11 — колодки жгута проводов аккумуляторной батареи, стартера и переднего жгута проводов; правая фара; электро-двигатель омывателей; 14 —датчик температуры воздуха; звуковой сигнал; 16 — электродвигатель омывателя заднего стекла.
Если какой-то из компонентов сети выходит из строя, то владельцу необходимо знать несколько аспектов: место нахождения, способ коммутации и пр. На этом же кронштейне расположено гнездо с предохранителем вентилятора радиатора.
Соединяет жгут панели приборов с потребителями в дверях стеклоподъёмники, соленоиды замков и т. Покупатели могли выбрать и предлагаемые автопроизводителем опции, большая часть из которых представляли новинки для отечественного автопрома: Системы АБС и ESP; Подушку безопасности для переднего пассажира; Аудиосистему с сенсорным экраном; Систему навигации; Датчики дождя и света и т.

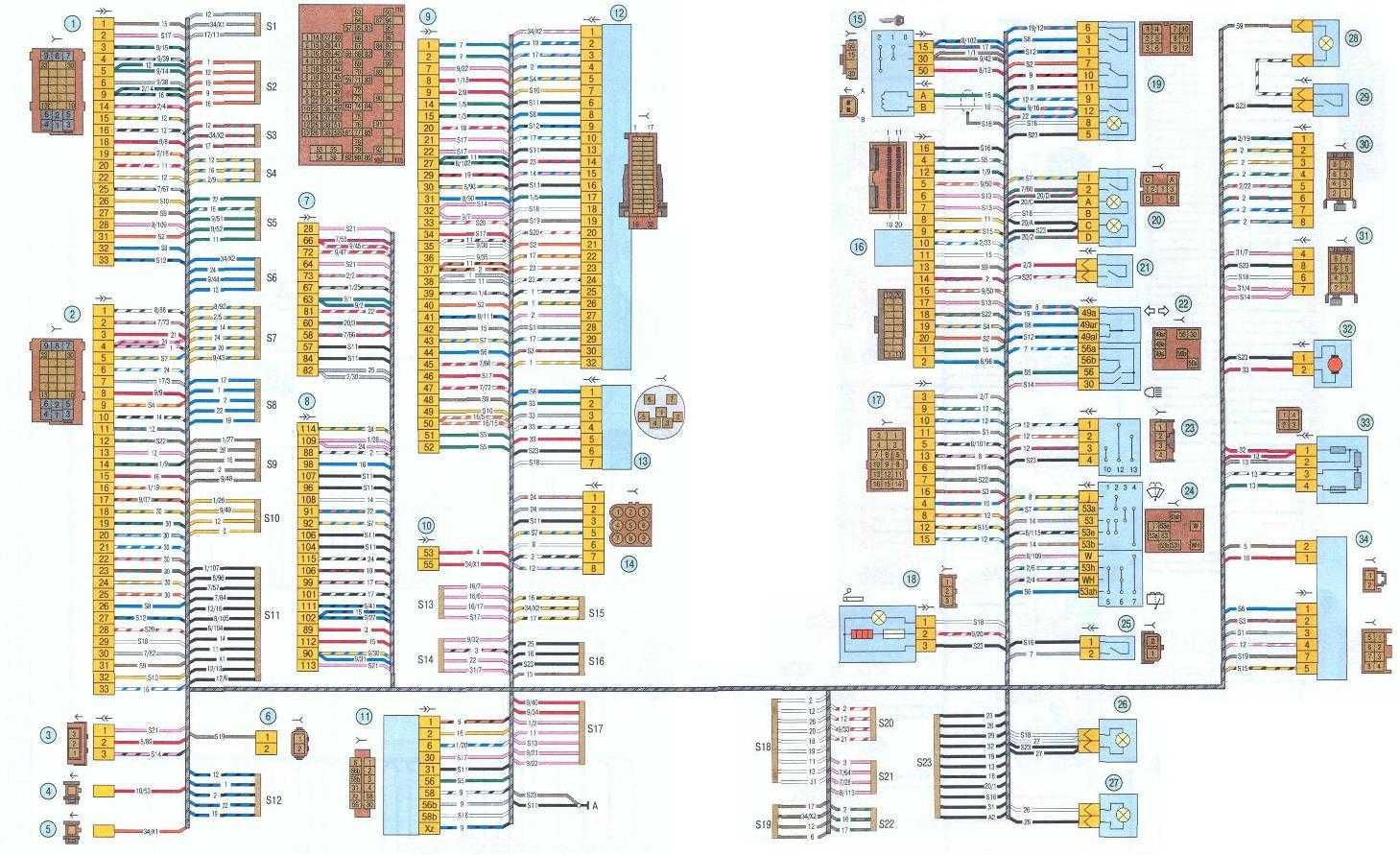

Электросхема соединения жгута панели приборов Ваз , Ваз , Ваз 1. Вышел из строя предохранитель или реле.
Обрыв проводки либо от устройства отошел провод. Фото электрической схемы корректора фар Справочно: Ранее на автомобилях устанавливался гидрокорректор, однако он был признан недостаточно надежным и был заменен на электромеханическое устройство.
Кнопка открытия багажника в салоне Lada КАЛИНА — Обзор

Читайте дополнительно: Измерение сопротивления изоляции в электроустановках производится

Электросхемы различных частей автомобиля, которые чаще всего востребованы

Часто встречаются ситуации, когда на общей схеме не видно распиновки небольших узлов автомобиля. Для это предназначены отдельные графические изображения каждого, например дверей, противотуманок и т. д.

Цоколевка проводов левой двери водителя

1 — вывод к заднему жгуту: 2 — вывод на подключение громкоговорителя; 3 — устройство, запирающее двери; 4 — переключатель регулятора двери; 5, 7 — подача напряжения на жгуты проводов переключателей; 6, 8 — колодка пучка проводов блока переключателей; 9 -питание редуктора устройства для опускания и подъема стекол.

Цоколевка проводов передней двери пассажира

1 — выход к заднему жгуту проводов; 2 — вывод к правому динамику; 3 — привод запирающего устройства двери; 4 — электродвигатель устройства для подъема и опускания стекол; 5 — пучок проводов клеммы блока управления стеклоподъемника; 6 — клавиша переключателя стеклоподъемника; 7 — редуктор устройства подъема стекла.

Разводка выводов задних дверей

Цоколевка на задних дверях один в один и имеет два вывода. Один, ориентирован для соединения с задней «косичкой» проводов консоли. Другой нужен для подачи сигнала и питания на запирающее устройство дверей.

Цоколевка проводов двери грузового отсека и госзнака

1 — электромотор стеклоочистителя; 2 — вспомогательный стоп сигнал; 3, 4 — присоединение к заднему жгуту; 5 — мотор-редуктор блокировки привода замка дверей грузового отсека; 6 — запирающее устройство дверей грузового отсека; 7 — обогревающий элемент кормового стекла; 8 — вывод к номерному знаку; 9 — присоединение от лампы освещения к жгуту дверей багажного отделения; 10, 11 — элемент освещения госзнака.

Графические изображения подключения противотуманок

1 — предохранитель в сборочном блоке; 2 — вывод иммобилайзера; 4 — задние противотуманные фары; 4 — блок управления наружной оптикой; 5 — замок зажигания; А — к источникам питания.

Схема разводки выводов габаритных огней

1 — светильник габаритов в блок-фаре; 2 — замок зажигания; 3 — контрольный светильник габаритов; 4 — переключатель наружного света; 5 — задняя фара; 6 — вспомогательный стоп-сигнал; 7 — подсветка номерного знака; 8 — прерыватель стоп-сигнала; 9 — предохранитель в сборочном блоке; 10 — выключатель светильников обратного хода.

Распиновка индикаторов поворота и световой сигнализации

1 — светильники индикатора поворота спереди; 2 — прерыватель звуковой сигнализации; 3 — переключатель указателей поворота; 4 — светильники указателей поворота сбоку; 5 — светильники индикатора поворота сзади; 6 — индикаторы в комбинации приборов; 7 — сборочный блок, предохранители и реле; 8 — замок зажигания; А — к регулятору оптики; В — к блоку управления противоугонкой к выводам 23 и 16; С — к источнику питания.

Электрическая схема подключения клаксона

1 — реле и предохранитель в монтажном блоке; 2 — кнопка гудка; 3 — клаксон.

Схема звукового сигнала устроена, вне зависимости от системы зажигания, другими словами гудок сработает даже если зажигание авто выключено.

Описание электросхемы мотора стеклоочистителей

1 — насос в бачке с незамерзайкой; 2 — замок зажигания; 3 — коммутатор режимов электромотора дворников; 4 — элетромоторчик стеклоочистителей; 5 — сборочный блок с предохранителями и реле; А — к источнику питания.

Обозначения в электросхеме подключения двигателя системе охлаждения

1 — электродвигатель; 2 — резистор; 3 — вспомогательное реле; 4, 8 — предохранители; 5 — электронный блок управления двигателем; 6 — реле включения двигателя; 7 — главное реле включения двигателя; В — к реле зажигания; А — к АКБ.

Описание электросхемы подключения двигателя отопителя

1 — в сборочном блоке предохранитель и реле; 2 — тумблер режимов; 3 — резистор цепи; 4 — электродвигатель отопителя; 5 — замок зажигания; А — к аккумуляторной батареи.

Полный альбом со схемами расположения электрооборудования автомобиля Лада Калина насчитывает большое количество листов. Графические изображения могут немного отличаться в зависимости от года выпуска и модели авто, а также от исполнения кузова — седан, хэтчбек. В приведенном выше обзоре показана только небольшая часть схем в ознакомительных целях. Разводка выводов отличается простотой, следовательно, каждый, кто имеет познания в электротехники без труда разберется с причиной неисправности. Кроме того, умение читать графические изображения, поможет ввести в электроцепь дополнительные устройства, например сигнализация или кондиционер.

Какие выбрать фары

Заводская технология предусматривает монтаж фар в люксовой комплектации. Ведь на сегодняшний день такие изделия выпускаются многими производителями, большими и мелкими.

В торговой сети можно встретить следующие виды изделий:

Продукция под брендом Bosch продается всегда в комплекте (2 шт.) и отличается достаточно прочным стеклом и хорошим качеством светового потока. Можно сказать, что это самый надежный вариант, но и его цена заметно выше всех остальных аналогов.
ПТФ производства во многом схожи с вышеописанными, но на самом деле их качество заметно уступает первому варианту. Единственное преимущество – более низкая стоимость.
Противотуманные фары Киржач на Калину имеют линзообразные выпуклые стекла, что позволяет концентрировать световой поток и направлять его именно туда, куда требуется. Довольно добротное и надежное решение.
Изделия под брендом ПроСпорт и другими подобными марками выпускаются китайскими заводами. Судить об их надежности и качестве сложно, так как один вариант может быть отличным, а второй выйдет из строя за очень короткий срок.

Продукция концерна Бош и здесь на ведущих ролях

Вопрос, какие противотуманные фары лучше на Калину, вызывает ряд споров, поэтому решение за вами. Как показывает практика, самые популярные варианты — это Бош и Киржач.

Схема передней электропроводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Источники питания Lada Kalina

Батареями оснащаются все автомобили, поскольку это устройство позволяет осуществить запуск мотора, а также оно питает любое работающее электрооборудование при отключенном ДВС.

Что касается основных электрических устройств системы, то их список приведен ниже: Выключатель зажигания. Посредством ременной передачи от вращающегося шкива коленчатого вала приводится в круговое движение ротор генераторного узла. Присутствующая электрическая схема в руководстве помогает отыскать пришедший в негодность токоприемник.

Монтажный блок располагается с левой стороны от рулевой колонки в панели приборов под крышкой. В частности, автомобиль получил: Три силовых агрегата разной мощности от 87 л. Обрыв и перетирание проводов обычно происходят там, где имеются трущиеся или движущиеся детали.

Для защиты электрооборудования и проводов от короткого замыкания применяются плавкие предохранители, расположенные в монтажном блоке, кроме предохранителей защищающих цепи системы управления двигателем. Схема проводки содержит компоненты, которые разделяются на 4 категории: источники энергии; защитные компоненты; датчики.

Обрыв и перетирание проводов обычно происходят там, где имеются трущиеся или движущиеся детали. Источники питания В бортовой сети рассматриваемой нами модели все токоприемники работают на напряжении в 12 В и потребляют постоянный ток.

Соединительный разъём жгутов панели приборов и жгута ЭБУ находится в шахте отопителя. Подключая вместо одного устройства два или больше с использованием разветвителя , нагрузка на узел увеличивается в разы. Ниже приведено описание предохранителей и реле, расположенных в монтажном блоке.

Сама электрическая схема их коммутации является однопроводной. Используйте только оригинальные предохранители, эксплуатация самодельных предохранительных элементов может привести к серьезными проблемам. Источники питания В бортовой сети рассматриваемой нами модели все токоприемники работают на напряжении в 12 В и потребляют постоянный ток. Электросхема соединения жгута панели приборов Ваз , Ваз , Ваз 1.

Проводка птф на Калину в цветном исполнении На схеме условно представлены:. Используйте только оригинальные предохранители, эксплуатация самодельных предохранительных элементов может привести к серьезными проблемам. Если затронуть именно источники, то в автомобиле их два: АКБ и генераторная установка.
Как читать схему проводки автомобиля

Основные показатели выхода из строя элементов проводки

Под конец публикации мы также расскажем о том, как проявляются поломки проводки. Иногда это заметно невооруженным глазом. К примеру, на ходу у вас может моргать фара или мерцать подсветка на приборной панели. В этом случае нужно внимательно пересмотреть жгуты проводов, которые отвечают за подачу электричества в нужное место. Осмотр может сразу же дать информацию о том, в каком именно месте у вашей машины есть проблема. Но провода в авто обычно скрыты гофрами, и разрезать их — не лучшее решение. Поэтому диагностику можно проводить и другими методами.

Основные проявления поломки разных деталей электрики в машине:

двигатель работает неровно, могут плавать обороты, часто бывает так, что меняется диапазон холостых оборотов, из-за чего машина сразу же меняет поведение и раздражает владельца;
растет потребление топлива — ЭБУ или датчики работают неполноценно, получают проблемы и трудности, которые становятся причиной роста расхода из-за неправильной подачи сигналов в системе;
завести авто невозможно, в этом случае нужно смотреть на электрические детали в районе стартера, контактной группы замка зажигания, а также проводки между этими элементами в автомобиле;
на экране бортового компьютера демонстрируются коды ошибок, а в более ранних поколениях инжекторных машин загорается лампа Check Engine, часто это связано именно с проводкой;
некоторые электроприборы работают некорректно — вентилятор не вращается, подсветка не включается, дворники не работают, именно эти показатели могут дать вам информацию о проблемах с электрикой.

Часто в машине проблемы с электропроводкой начинаются с банального отказа дворников и мерцания подсветки на панели приборов. Но если такие неприятности у вас уже начали происходить, можно смело ждать более серьезных трудностей. Это уже говорит о том, что электрическая часть машины работает неполноценно и может приносить трудности в будущем. При первых симптомах неполадок, стоит обратиться к автомобильному электрику. На СТО вам часто сразу предложат менять различные датчики, блоки реле и предохранителей. Но нужно попробовать отыскать проблему консервативными методами.

Предлагаем посмотреть видео по теме работы электропроводки в авто:

Шесть проблем с электромобилями, о которых никто не говорит

Электрические транспортные средства стали любимой темой среди автопроизводителей. Почти все ведущие мировые автокорпорации уже объявили о планах по созданию и продажи электромобилей, другие уже начали реализацию задумки электрификации автомашин, начав насыщение рынка.

Несмотря на то, что концепция электрических транспортных средств была разработана более 100 лет назад, современный электромобиль имеет мало общего со своими далекими предками, стоявшими на заре экологически чистого автомобилестроения. Более того, технологии постоянно улучшаются и развиваются, поэтому крайне сложно предугадать в какой вид трансформируются будущие электрические автомобили и на какой стадии развития находятся современные представители этого племени.

Сейчас на авторынке представлено несколько моделей автомобилей, которые любой желающий может приобрести за энную сумму денег. Какие-то из них стоят дешевле, другие дороже, некоторые появились раньше, другие были представлены не так давно. Как бы то ни было, все эти разработки электрифицированных автомобилей, что столетней давности, что современные модели различных автопроизводителей, объединены общей концепцией, а значит имеют одинаковые плюсы и минусы, с поправкой на нюансы.

Несмотря на то что двигатели внутреннего сгорания превзошли электромоторы десятилетия назад, доказав свою практичность в реальной жизни (особенно это касается возможностей автономности и километража, который можно преодолеть на одной заправке), развитие электромоторов с учетом специфики их использования на автомобильном транспорте, тем не менее, не прекратилось.

Во многих странах, в том числе и в СССР проводились эксперименты в этом направлении, создавались не только прототипы для автовыставок, нет, такие машины выпускались ограниченными партиями для проведения испытаний в реальных условиях. К примеру, в Советском Союзе в различных отраслях народного хозяйства службу несли электрические модели АвтоВАЗ, ВАЗ-2102Э, (универсал использовался в почтовых перевозках, на развозке завтраков трудящимся), микроавтобусы РАФ-2910 использовались в качестве судейских машин для Олимпиады-80, а электрические УАЗы «Буханки» под индексом 3801, разработанные в конце 1970-х годов вообще обладали по тем временам уникальными техническими данными. Электрофургон мог перевозить грузы массой до 800 кг на расстояние до 75 км, обладал системой рекуперативного торможения, для зарядки 70% ёмкости аккумуляторных батарей при помощи бортового зарядного устройства требовался 1 час. Автомобиль работал на переменном токе, что в те времена было нонсенсом для подобных видов машин, предвосхитившим будущее. Сегодня же почти все виды электромобилей работают на переменном токе.

С тех пор много бензина утекло, СССР выбыл из гонки электрокаров, но на Западе исследования не прекратились. Электродвигатели становились компактнее, эффективность их росла, по многим параметрам этот вид силовых агрегатов сейчас превосходит по своим показателям многие существующие ДВС и даже те, что еще только появятся в будущем. Аккумуляторные батареи также улучшали свои показатели, они становились более вместительными, уменьшались их габариты и вес. Развитие не стоит на месте.

Ниже мы разберем не положительные стороны электромобилей, о которых говорят сейчас все, а расскажем о их слабых сторонах, о которых по понятным причинам автопроизводители предпочитают молчать.

Типы неисправностей программного обеспечения

Программные неисправности современных компьютеров можно разделить на несколько видов:

Ошибки прошивки BIOS. Как правило, возникают достаточно редко и могут быть связаны как с выходом из строя самой микросхемы памяти, так и с ее неверными пользовательскими настройками. Могут проявляться по-разному, начиная от невозможности загрузить компьютер и заканчивая сбоями в работе отдельных его составляющих, например, неработающие USB порты или невозможность подключить периферийное оборудование.
Ошибки операционной системы и драйверов. Они, как правило, связаны либо с их неправильной установкой, либо с действиями вредоносного программного обеспечения (вирусов).
Ошибки прикладного программного обеспечения, например, офисных пакетов или игр, причиной которых является их неверная установка, отсутствие необходимых драйверов и все те же компьютерные вирусы.

Когда ваш компьютер медленно загружается, часто зависает, перегружается или прекращает работу приложений, скорее всего, причину следует искать именно в программном обеспечении. Для поиска и устранения причин программных сбоев следует обращаться только к квалифицированным специалистам, в противном случае вы можете просто потерять свои данные.

Однако нередко программные ошибки непосредственно операционной системы являются следствием неверной работы компьютерных комплектующих, поэтому при наличии подобных проблем лучше сразу проводить полную диагностику, поскольку работа в таком режиме может стать причиной выхода ПК из строя, например, из-за перегрева его компонентов.

Если же часто возникают проблемы с клиентским программным обеспечением, скорее всего причина кроется в неверно установленных программах, отсутствии свежих драйверов, либо же несовместимости данной версии программного обеспечения с операционной системой, установленной на вашем компьютере. В большинстве случаев достаточно просто обновить драйвера или , внимательно следя за ходом установки и теми сообщениями, которые выдаются в ходе инсталляции.

Почему ломаются детали электрической части машины?

Поломки могут быть связаны с самыми разными факторами. Если вы покупаете подержанный автомобиль, никогда нет гарантии, что он не побывал в сложных ситуациях, в нем не копались электрики-любители. Старые авто и вовсе демонстрируют постоянные трудности с проводкой, заставляя владельца то и дело обращаться на СТО и тратить довольно большие деньги на восстановление автомобиля. Работа электрика сегодня стоит достаточно дорого

В новых авто неполадки встречаются реже, но внимание все равно стоит проявить

Главные причины неполадок следующие:

намокание элементов проводки — в этом случае детали окисляются, из-за чего происходит потеря контакта или ослабление качества этого самого контакта, это важно учитывать при подтоплении машины;
старость деталей проводки, что приводит к перегниванию элементов, очень часто это происходит на отечественных автомобилях старше 15-20 лет, здесь поможет только замена деталей;
окисление контактов по другим причинам, к примеру, из-за постоянно выпадения конденсата в подкапотном пространстве или салоне авто или при регулярных перепадах температуры;
разрыв проводков при неаккуратном ремонте автомобиля или при других механических повреждениях, разрыв приводит к серьезным проблемам, и обнаружить их порой будет очень сложно;
выход из строя реле, предохранителей — в этом случае достаточно заменить элемент, но также проконтролировать состояние контактов в месте установки детали, это ключевой момент для старых авто.

Проводка может выходить из строя в том случае, если с ней активно позанимались неопытные мастера. Проблема в таком случае вскрывается далеко не всегда сразу. Бывает, что после некачественного ремонта машина поездит еще пару месяцев, а затем начнутся настоящие проблемы. Чем больше трудностей возникает, тем больше вероятность того, что при последнем вмешательстве в электрическую часть ваш что-то сделали неправильно. Поэтому обращаться лучше всего к специалистам, в качестве работы которых вы полностью убеждены. Иначе проблем будет избежать достаточно сложно.

Расшифровка кодов ошибок на лада калина (1 и 2 поколение)

Лада Калина уже с завода оборудована специальным бортовым компьютером вмонтированном прямо в панель приборов.

Благодаря этому можно максимально оперативно среагировать и провести диагностику у возникшей неполадки. Для этого существует режим самодиагностики.

Если только предыдущий владелец, не руководствовался корыстными целями, и не «вывернул» данные лампочки, в таком случае, их необходимо заменить .

На видео вход в режим диагностики бортового компьютера на Лада Калина:

Ошибки показываются в виде цифрового кода и в этой статье мы расскажем вам, как правильно их прочитать и принять верное решение.

Подключение противотуманных фар Калины

В комплекте с помимо противотуманных фар и креплений должна быть проводка, которой часто не хватает. Мы рекомендуем вам докупить несколько метров провода сечением не менее 0,75кв.мм. Провода из моторного отсека в салон протягиваем с помощью куска проволоки по правому борту через отверстие над педалью сцепления. Для получения доступа потребуется снять переднее левое колесо и подкрылок.

Самые практичные места для установки кнопку ПТФ в тоннеле, либо на панели вместо кнопки кондиционера.

Менее популярный метод — подключение ПТФ к модулю управления светом (МУС). Реле закрепляем навесным креплением в монтажном блоке.

Общая схема электрооборудования ВАЗ 1118

1 — блок-фара; 2 — мотор-редуктор очистителя ветрового стекла; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — датчик незакрытого капота; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — электронасос омывателя ветрового стекла; 11 — соединительные колодки проводов для подключения правого (переднего) динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери с датчиком незакрытой двери; 13 — датчик температуры окружающего воздуха; 14 — соединительная колодка жгута проводов для подключения к жгуту системы управления двигателем; 15 — электропривод блокировки замка левой передней двери (с датчиком незакрытой двери и выключателем центрального замка); 16 — датчик недостаточного уровня тормозной жидкости; 17 — соединительные колодки проводов для подключения левого (переднего) динамика аудиосистемы; 18 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 19 — переключатель стеклоподъемника левой передней двери; 20 — переключатель центрального замка; 21 — мотор-редуктор стеклоподъемника правой передней двери; 22 — блок дистанционного управления; 23 — блок управления иммобилайзером (АПС-6); 24 — монтажный блок; 25 — щиток приборов; 26 — правый боковой указатель поворота; 27 — лампа освещения вещевого ящика; 28 — выключатель лампы освещения вещевого ящика; 29 — выключатель сигналов торможения; 30 — выключатель (замок) зажигания; 31 — блок управления освещением; 32 — подрулевые переключатели; 33 — левый боковой указатель поворота; 34 — соединительные колодки проводов для подключения левого (заднего) динамика аудиосистемы; 35 — электропривод блокировки замка левой (задней) двери с датчиком незакрытой двери; 36 — электровентилятор отопителя; 37 — дополнительный резистор отопителя; 38 — переключатель отопителя; 39 — выключатель аварийной сигнализации; 40 — выключатель соленоида блокировки заднего хода; 41 — выключатель обогрева заднего стекла; 42 — соединительные колодки проводов для подключения правого (заднего) динамика аудиосистемы; 43 — электропривод блокировки замка правой задней двери (с датчиком незакрытой двери); 44 — топливный модуль системы управления двигателем; 45 — выключатель фонарей заднего хода; 46 — выключатель контрольной лампы стояночного тормоза; 47 — прикуриватель; 48 — соленоид блокировки заднего хода; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы; 50 — лампы подсветки на накладке центральной консоли панели приборов; 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — колодка для подключения электропривода блокировки замка крышки багажного отделения*; 55 — датчик незакрытой крышки багажного отделения; 56 — фонари освещения номерного знака; 57 — дополнительный фонарь сигнала торможения; 58 — элемент обогрева заднего стекла; 59 — лампа освещения багажного отделения.

Снятие и установка блока ду штатной сигнализации на калине

Отсоедините минусовую клемму от аккумуляторной батареи вашего автомобиля.

Для выполнения этого ремонта, понадобится минимум приспособлений и инструмента. Список необходимого приведен ниже:

Крестовая отвертка
Головка на 10
Вороток или трещотка
Удлинитель

Итак, сначала необходимо открутить 4 болтика крепления пластиковой накладки порога:

После этого свободно вынимаем эту декоративную накладку:

Теперь можно приступать к снятию обшивки пола, но снимать ее до конца нет необходимости. Просто поднимаем ее наполовину, чтобы получить доступ к блоку сигнализации.

Теперь, что его снять, необходимо первым делом отсоединить штекер с проводами. Для этого с левой стороны необходимо нажать на пластиковый фиксатор штекера и потянуть за него в сторону:

В итоге вот такой результат получился в итоге:

Теперь остается открутить две гайки крепления самого блока сигнализации через отверстия, как показано на фотографии ниже:

И окончательным шагом в этом ремонте будет вынимание модуля из его посадочного места:

В случае необходимости замены, установку данной детали производим в обратном снятию порядке. Данная работа выполняется в течение 10 минут и не составит особого труда.

Калина 2 панель фото

Стало известно, как будет выглядеть панель новой Калины второго поколения. Фотографии на корню отличаются от тех, что были представлены в автосалоне в Москве 2012 года.

Также были сняты на фото первые 40 предсерийных автомобилей Калина 2

Обсуждение всех фотографий тут

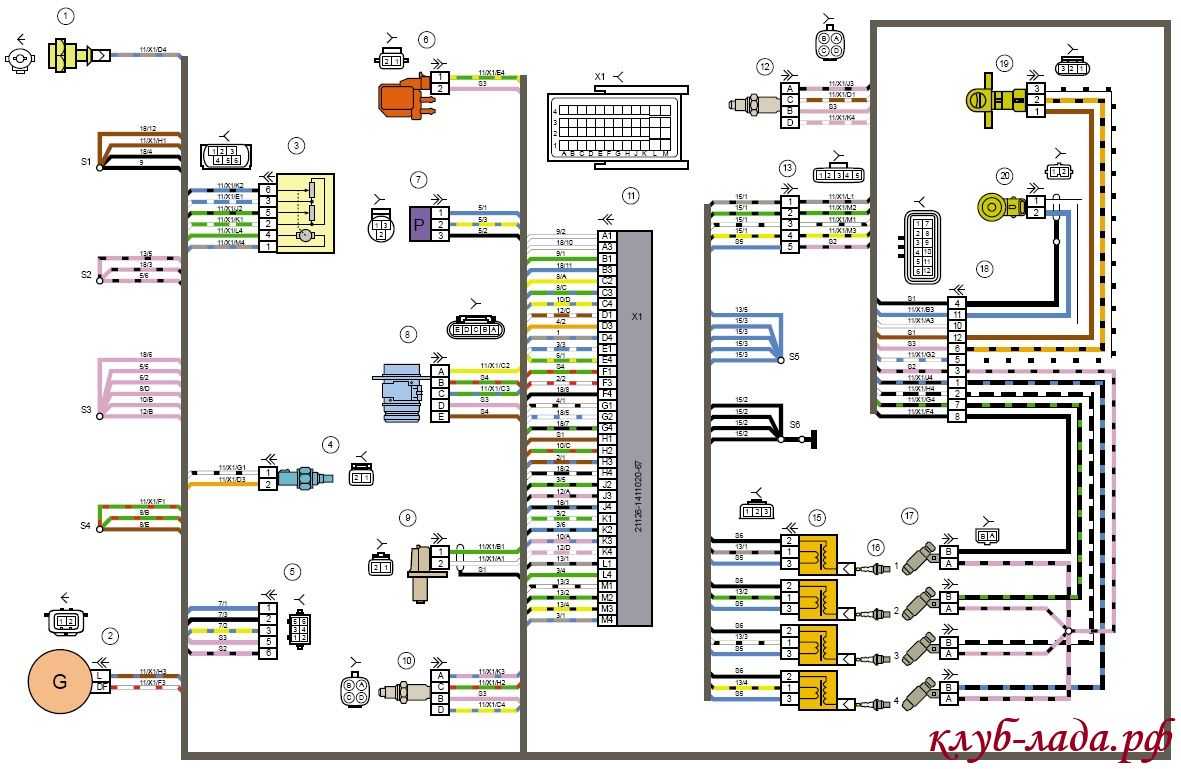

Схема зажигания Калина 2

1 – датчик контрольной лампы давления масла; 2 – генератор; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.
