Штатная ММС Весты
На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида.
- процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
- ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
- внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
- внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
- блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
- WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
- цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
- аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
- контролер питания MPS MP4570 Automotive Power Systems;
- TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
- TJA1042 high-speed CAN transceiver;
- контроллер CAN и K-Line Freescale S9S12G96F0CLF;
- контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.
Для управления и воспроизведения файлов используются следующие элементы:
- семидюймовый сенсорный экран;
- клавиша «Mode» – выбор режимов;
- «MUTE» – отключение всех звуков;
- регулировка громкости – однократное нажатие включает или отключает устройство;
- микрофон для возможности разговора по телефону без рук – Handsfree;
- «Reset» – кнопка перезагрузки устройства;
- слот для считывания съемной SD-карты;
- разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
- разъем AUX для подключения наушников или внешних звуковых устройств.
Дополнительное управление
Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:
- управление уровнем громкости;
- выбор режимов воспроизведения файлов и радио;
- отключение всех звуков;
- кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

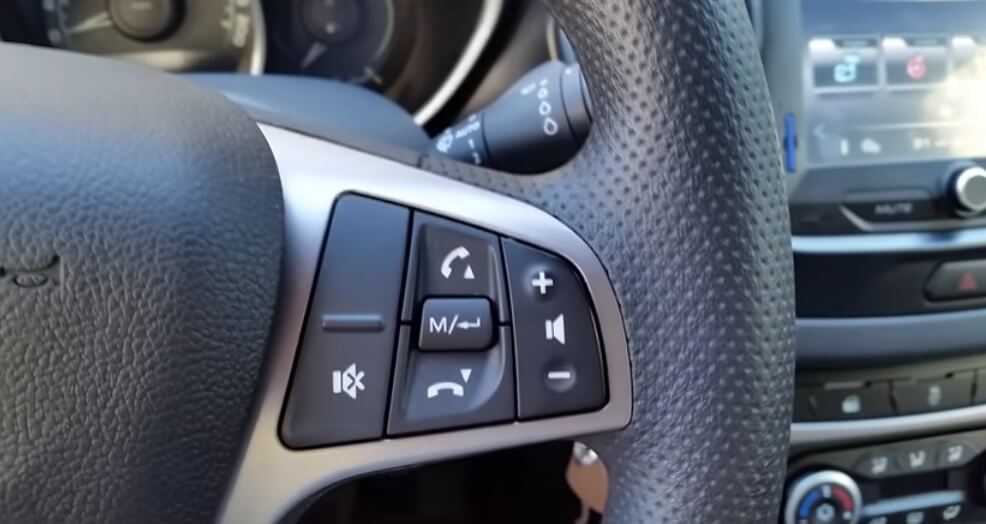

Фото 2 (Дополнительное управление на руле)
Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.
Основные возможности
Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.
Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:
- SDHC не более 32 гигабайт;
- SD не более 4 гигабайт;
- USB 2.0 и 3.0 не более 64 Гб.
Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.
Файлы, поддерживаемые ММС:
- кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
- кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.
Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.
Штатная магнитола Lada Vesta с навигацией: обзор, технические характеристики
Штатная автомагнитола с навигатором оснащена мультимедийным экраном. Внешние кнопки по бокам отсутствуют, внизу расположилась вращающаяся ручка и кнопки Mute и Mode.
На руль вынесены 3 пары клавиш:
- со стрелочками и изображением трубки для пролистывания файлов и песен, а в режиме «Телефон» – для управления звонками;
- дублирующие Mode и Mute;
- регулирующие громкость звука.
Штатная магнитола Lada Vesta с навигацией.
Можно управлять мультимедийной системой, не отвлекаясь от дороги. Загрузка и отключение ММС происходят автоматически, при повороте ключа в замке зажигания.
Начинка системы
Установленное программное обеспечение – Windows CE. Для работы ПО нужен небольшой объем памяти (32 Кб). Объем оперативной памяти штатной ММС составляет 256 МБ.
Процессор не самый быстрый, но его мощности хватает для обработки GPS и Glonass сигналов. Под прошивку выделено 2 ГБ внутренней памяти, еще 8 ГБ предназначены для хранения карт.
Экран и меню
Экран размером 7 дюймов оснащен технологией TouchScreen. Производители Весты выбрали резистивный дисплей, способный работать без сбоев при отрицательных температурах и в жару. Из минусов этого типа экранов – прикосновения пальцами распознаются слабо. Приходится использовать стилус или замещающий его предмет.
Владельцы Весты жалуются на неудачное расположение экрана: дисплей размещен под углом, изображение не рассмотреть, если панель освещается солнцем.
Размеры иконок крупные: кнопки сгруппированы на отдельных вкладках. На одной доступно управление радио, аудио, телефоном и навигация. На вторую перенесены фотографии, видео и кнопка активации разъема AUX.
Разъемы и поддерживаемые карты, форматы
Устройство мультимедиа на Весту с навигацией включает в себя:
- разъем под SD-карту (объем носителя не менее 1 Гб, верхний предел 4 (SD) и 32 (SDHC) Гб);
- USB-порт (объем памяти подключаемого устройства до 64 Гб);
- AUX-порт;
- блок связи по Bluetooth.
Максимальная сила тока для подзарядки телефона – 1,5 А. Чем больше файлов на устройстве, тем дольше будет считываться информация (увеличивается время загрузки). Есть ограничения по числу корневых папок (не больше 4). Максимальный объем: 1024 файла и 256 папок.
На внешние подключаемые устройства нельзя закачивать bin-файлы. Такой формат у прошивки. Автомагнитола начнет обновляться и перестает работать.
Режимы
На магнитоле автомобиля Lada Vesta 8 режимов:
- Радио. Поддерживаются FM и AM модуляции. Есть функция автопоиска. Штатная ММС Весты запоминает до 8 радиостанций. При включенном режиме «Радио» на экране отображается наименование принимаемой волны.
- Аудио. Позволяет воспроизводить музыку с SD-карты, флешки или принимаемую через Bluetooth. Звук регулируется на эквалайзере. Забиты 6 стандартных настроек (джаз, рок и другие). Воспроизводятся форматы музыки Mp3, WMA, WAV, FLAC.
- Телефон. На магнитолу можно загрузить записную книгу смартфона, тогда при входящем звонке на экране будет высвечиваться номер телефона и установленное фото абонента. В салоне действует громкая связь.
- Навигация. Позволяет определять местоположение автомобиля, отображать карту и строить оптимальный маршрут. На штатной ММС стоит offline навигатор «СитиГИД 7».
- Фотографии. ММС считывает файлы форматов jpeg, jpg, jpe, bmp, gif, png.
- Видео. На автомагнитоле проигрываются файлы WMV3 с разрешением 320х240 пикселей. Остановленный на паузе фильм продолжится с прерванного момента даже при выходе в главное меню и последующем возврате в режим просмотра.
- ММС начнет воспроизводить файлы с подключенного через соответствующий порт внешнего носителя.
- Камера заднего вида. Режим включается автоматически при включении задней передачи. На экране видна разметка, позволяющая определить расстояние до бампера автомобиля с точностью +/- 0,5 метра.
В любом режиме файлы воспроизводятся в порядке записи. Так что настраивать плейлист, просто нумеруя в нужном порядке песни, не получится.

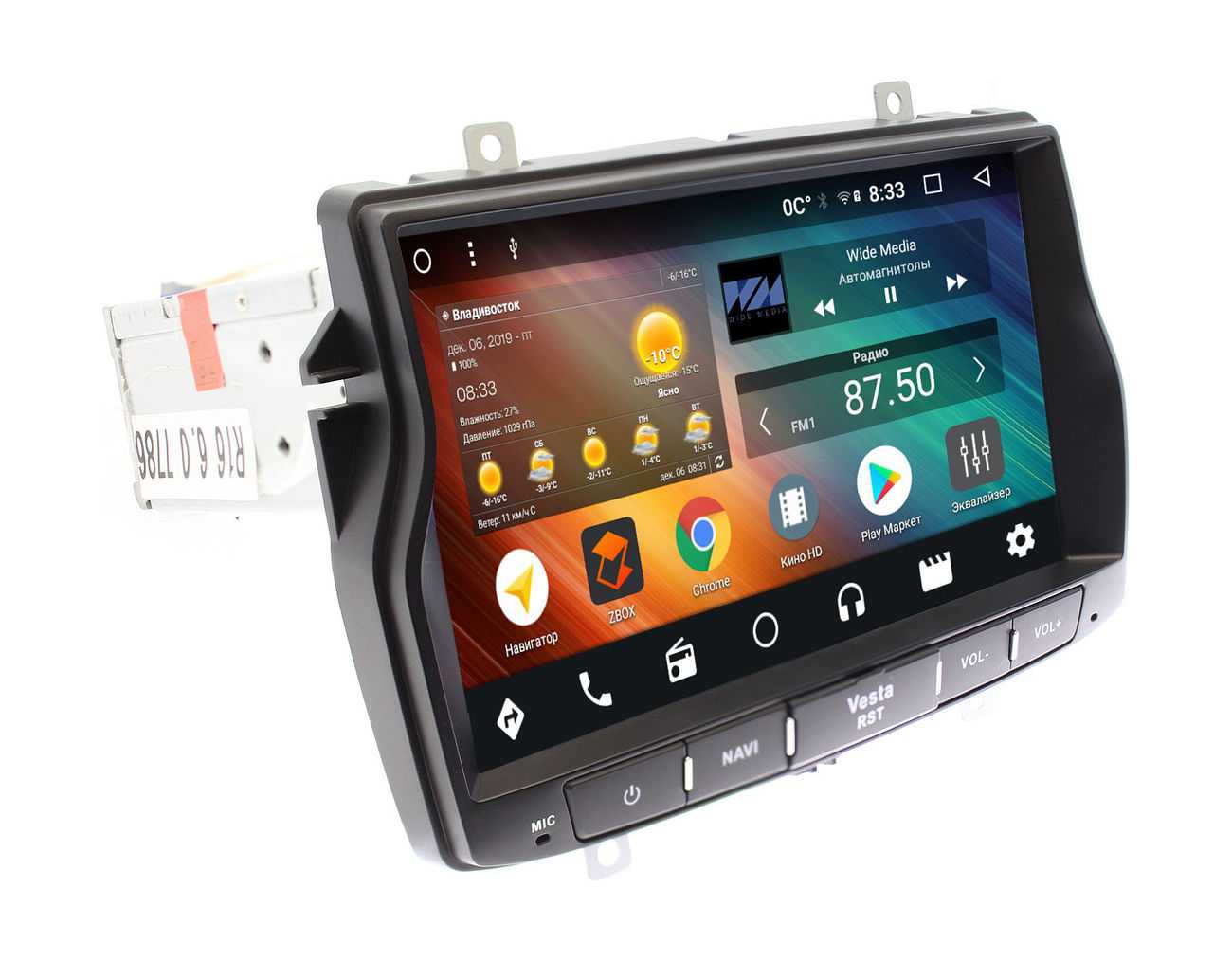

Штатная магнитола Lada Vesta 2015-2018 на Android 8.1 CARDROX CD-4087
Описание и особенности
Штатная магнитола Lada Vesta 2015-2018 на Android 8.1 CARDROX CD-4087 на базе стабильного 4-х ядерного процессора Allwinner T3 является оптимальным решением по соотношению цена/качество. Штатное головное устройство с большим сенсорным IPS экраном и громкой связью устанавливается полностью штатно на ваш автомобиль! Адаптированный интерфейс позволит вам комфортно управлять автомобилем и различными мультимедийными функциями устройства. Разговаривайте по телефону, не отрываясь от дороги, пользуйтесь навигацией с всегда свежими картами, смотрите фильмы и слушайте любимую музыку или радио – теперь любая дорога будет для вас в радость! Устройте в машине мобильный офис благодаря последним возможностям Android, миллионам приложений на PlayMarket и Wi -Fi/3G интернету. Хороший звук и возможность подключения практически любого внешнего устройства (цифровой тюнер, подголовники, камера, диагностика автомобиля, парктроники и т.д.) За консультацией и подробной информацией обращайтесь к нашим менеджерам.
Магнитола на Андроид 8 CARDROX CD-4087 устанавливается на автомобили:
Lada Vesta 2015-2018
ОСОБЕННОСТИ
При наличии штатных кнопок на руле, может потребоваться адаптер, уточняйте у менеджера.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ и ВОЗМОЖНОСТИ СИСТЕМЫ
| Основные | |
| Типоразмер | Штатный размер |
| Тип экрана | емкостный мультитач до 5 касаний |
| Рабочие диапазоны частот | AM, FM |
| Поддерживаемые форматы | Все популярные |
| Операционная система | Android 8.1 |
| Наличие Bluetooth | Да |
| USB-интерфейс | Да |
| Порт для SD-карты | Нет |
| TV-тюнер | Нет, Цифровое ТВ дополнительная опция |
| Наличие GPS-модуля | Да |
| RCA-выходы | Выход под внешний усилитель 2-канальный, Выход под сабвуфер , Вход AUX 2 аудио+1 видео , Подключение камеры перед зад |
| Наличие Wi-Fi | Да |
| Экран | |
| Сенсорный экран | Диагональ идеально подходит для просмотра видеофильмов и навигации. Сенсорный экран емкостный, мультитач до 5 касаний (например, масштабирование и вращение карты 2-мя пальцами). |
| Диагональ экрана | 8.0(дюйм) |
| Разрешение экрана | 1024×600 |
| Матрица экрана | IPS |
| Угол обзора по вертикали | 90.0(град.) |
| Угол обзора по горизонтали | 90.0(град.) |
| Входы и выходы | |
| Входы и выходы | Два видео входа на камеры перед и зад, Аудиовыход, Выход на сабвуфер |
| Дополнительные характеристики | |
| Программы эквалайзера | 6 |
| Усиление басов | Да |
| Отображение тэгов | Да |
| Пульт дистанционного управления | Нет |
| Функция записи | Да |
| Об устройстве | |
| Платформа | Allwinner T3 |
| Процессор | 4 ядра х 1200МГц |
| Тип усилителя | TDA7388 4х40 Вт |
| Тип радио тюнера | TDA7786 |
| Встроенная память | 16 Гб |
| Оперативная память | 1 Гб |
| Возможности магнитолы | |
| Навигация | Модуль GPS с выносной антенной. Подгрузка пробок, работа в фоновом режиме навигации и музыки одновременно. Голосовой набор адреса в навигационных программах, где это реализовано (Яндекс.Навигатор, Google.Карты). |
| Кнопки руля | Поддерживает управление кнопками руля; для их использования не требуется дополнительных адаптеров: система распознаёт их автоматически (останется только «обучить» кнопки через меню). |
| Парковка | Отдельный видеовход для камеры заднего вида. Изображение выводится во весь экран при включении задней передачи. |
| Интернет | Встроенный модуль Wi-Fi (вы можете использовать ваш смартфон, как точку доступа и не покупать модем с сим-картой). Поддержка 3G/4G + Wi-Fi роутеров Мегафон, МТС, Билайн, Tele2, Yota и др. (обычные компьютерные USB-модемы без Wi-Fi не поддерживаются). |
| Музыка | Поддержка любых форматов аудио. Рекомендуем Neutron Audio Player или Poweramp (приобретается на Play Market). У них качественное звучание, 99% корректная работа для использования за рулем. |
| Видео и ТВ | Любые доступные форматы видеофайлов с USB, внутренней памяти, интернета. Можно смотреть онлайн ТВ через приложения Android (например, Peers.TV) везде, где доступен интернет |
КОМПЛЕКТАЦИЯ
- Штатное головное устройство
- Комплект проводов для штатного подключения (питание, звук и др.)
- GPS антенна
- Wi-Fi антенна
- Внешний микрофон
- Гарантийный талон
ГАРАНТИЯ: 12 месяцев
Прошивка ММС Лады Веста
Если имеется опыт прошивки смартфонов, то сложностей с переустановкой программного обеспечения мультимедиа не возникнет. При наличии гарантии этим должен заниматься дилер. Выполнить прошивку можно своими руками:
- На отформатированную в FAT 32 SD карту скачивается образ прошивки, в котором обязательно должны находиться файлы chain.bin, NK.bin, chain.lst, TINYNK.bin.
- Выйти на рабочий стол.
- Открыть файл Windows/OEM_Settig.exe.
- Нажать кнопку Upgrade OS, запустить процесс прошивки.
После завершения процедуры необходимо перезагрузить систему, зажав при этом клавишу громкости – это радикальная мера. Устранить сбои в работе поможет обновление до более стабильной версии. Справиться с этим может даже новичок, если будет следовать пошаговой инструкции:
- Включить устройство.
- Вставить в слот съёмный носитель с загруженным предварительно образом для обновления.
- Нажать на дисплее «i» (информация).
- На всплывающем окне нужно последовательно нажать на 4 точки по углам экрана.
- В новом окне нажать на «Software».
- Нажать на «SW Upgrade».
- Во всплывающем меню нажать «Upgrade».
- Откроется приложение для обновления, где нужно выбрать один из трёх режимов. Update Radio обновит оболочку, Update Navi – навигационную систему, а Update OS – операциионную.
- Выбрав нужный режим, нажать «OK».
Остаётся дождаться окончания процесса, во время которого система будет несколько раз перезагружаться.
Прошивка сторонних разработчиков или нарушение правил установки ПО может привести к зависаниям и невозможности загрузиться. С этой неприятностью поможет справиться описанный способ с обесточиванием бортовой сети и запуском рабочего стола с помощью съемной карты и пустого файла explorer.txt. Также исправить ситуацию может переформатирование накопителя или перепрошивка устройства с использованием программного обеспечения от производителя.
Замена штатной магнитолы
Многим автолюбителям «заводская» ММС не «по душе» в силу различных причин. Приобрести и установить новую не составит труда, главное выбрать марку, производителя гаджета.
В продаже представлено множество брендов, в том числе, китайских. Выбор от самого дешевого до самого дорого, в зависимости от величины бюджета собственника авто:
О том, как установить магнитолу ММС на Lada Vesta уже имеется статья на сайте, вкратце это выглядит так:
- Демонтировать пластиковую рамку.
- Выкрутить четыре винта.
- Снять штатную ММС.
- Подключить колодки с проводами.
- Зафиксировать новую магнитолу (тип 2-DIMM).
Элементы управления штатной магнитолой Лада Веста
В привычном для всех месте – в левом верхнем углу магнитолы располагается кнопка включении и отключения магнитолы.
Правее от нее находится микрофон для общения при включенной функции Hands free, а также кнопка Reset для сброса настроек девайса. Еще правее расположен монохромный дисплей, служащий для вывода различной информации – названия трека, радиостанции и ее частоты, время и т.д. В общем, тут все то, что мы привыкли видеть и ожидать от дисплея магнитолы.
Правее магнитолы находится слот для SD-карты и клавиша отображения часов DISP.
В нижнем ряду мы можем наблюдать кнопки:
MUTE – отключение звука Зеленая и красная трубки – принять и отклонить вызов, SCAN – многофункциональная клавиша.
Еще чуть ниже мы видим клавиши RADIO и AUDIO, которые выполняют функции переключения режимов воспроизведения – либо радио, либо аудио с носителя информации.
В самом центре магнитолы находится шайба для прокрутки различных функций, но чаще всего она используется для увеличения или уменьшения громкости.
Ниже находятся клавиши с цифрами от 1 до 6. Они используются для быстрого перехода к сохраненным радиостанциям. Кроме этого, в режиме аудио они могут быть использованы для других целей. Так, например клавиша 1 может листать папки на флеш-карте.
Как снять руль
Снять его не трудно. Достаточно изучить последовательность мероприятий и строго их соблюдать. Главное условие – выключенное зажигание.
Последовательность действий снятия старого руля
- В отверстия по бокам рулевого колеса вставляем металлические прутья и нажимаем на них;
- Основание подушки подымается, что дает возможность аккуратно достать ее;
- После извлечения подушки есть возможность выкрутить фиксирующий центральный винт с помощью удлинителя и биты. Колесная база находится при этом в прямом положении;
- После снятия болта без усилий потяните его к себе;
- Проводку рулевого управления вывести сквозь центральное отверстие;
- Извлеките предохранитель (красного цвета с правой стороны) и установите его в центр циркулирующего устройства.
Новый мультируль лада веста устанавливается в обратной последовательности.
Как снять штатную магнитолу лада веста
Наконец то выдось свободное время и руки дошли до удаления скрипа рпмки магнитолы.
Начал со снятия колодцев приборной панели, без их снятия до рамки не добраться, с начала казалось все просто, всего то открутить два самореза и делов то, ан нет, они держаться снизу на очень тугих защелках, боялся сломать пластик. Но через пять минут мучений и переживаний я поборол пластик, оказывается нужно сильно но плавно и аккуратно потянуть колодцы на себя, затем все просто, очень аккуратно снял рамку и понеслось вырезание антискрипа и оклейки им задней стороны рамки,И тут я решил пока все разобрано решил проклеить все, даже за приборкой, благо материала было достаточно, и к моему удивлению его ушло намного меньше чем я ожидал… половина 60сантиметровой ленты шириной 10 см.Итог. Все что понадобилось－антискрип－ножницы－канцелярский нож－3 часа времени.
Разбирал и делал первый раз, прошу строго не судить, на очереди шумка дверей.
Снимать магнитолу или мультимедийную систему (ММС) автомобиля Lada Vesta необходимо для ремонта, демонтажа последующих элементов панели, либо для подключения усилителя. Перед началом работ необходимо отсоединить клемму провода «массы» от аккумулятора.

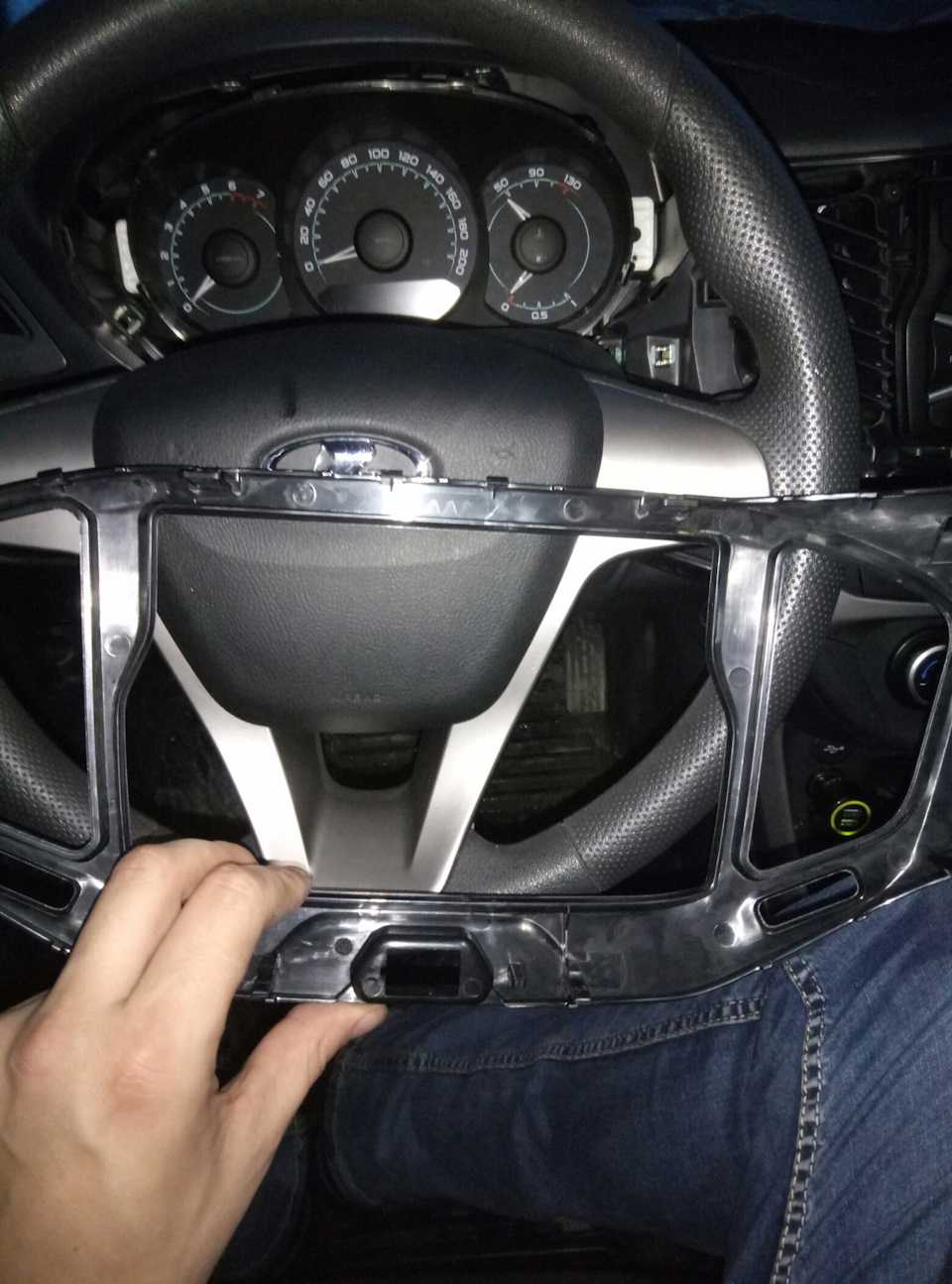

Сначала следует снять центральную накладку (панель или рамка, №1), поддевая ее плоской отверткой или пластиковой лопаткой снизу, не поцарапайте. Центральная консоль держится на фиксаторах и должна легко отщелкнуться. Отсоединяем колодку с проводами от аварийки (№3) и снимаем накладку.
Вывернуть четыре винта (№1) и снять центральные воздуховоды (№2), используя насадку Т20 и отвертку.
С помощью этих же инструментов отвернуть четыре винта (№1) и извлечь магнитолу из гнезда панели приборов.
Потянуть магнитолу на себя и на тыльной стороне отсоединить все разъемы с проводами.
Процесс снятия магнитолы также показан на видео:
Установка магнитолы осуществляется в обратной последовательности. Проследите, чтобы провода не пережались. Теперь можно подключать усилитель или приступать к другим доработкам Весты.
Почти на всех современных автомобилях с завода идут мультимедиа системы с дисплеем, которые многофункциональны и удобны в использовании. К таким ММС можно дополнительно подключить камеру заднего вида, смотреть видео, пользоваться навигационной системой. В простых комплектациях чаще всего такие опция отсутствует, поэтому штатная магнитола Лада Веста идет без дисплея. Однако для комфортного прослушивания музыки и радио ее будет вполне достаточно.
Магнитола располагается в центре передней панели и гармонично вписывается в общий дизайн салона. Даже сама магнитола сделана с использованием ИКС дизайна, о чем говорят икс-образные вставки под алюминий вокруг кнопок RADIO и AUDIO. Радует, что дизайнеры проработали даже такие незначительные мелочи.
Видео — Установка Applauncher и Easy Connected
С момента покупки авто в плане была установка ММС на андроиде, он мне больше нравится, чем WinCE. Для установки было выбрано недорогое устройство, которое по функционалу и качеству меня вполне устроило – ACV 7610 (12000 руб.).
Итого около 15700 руб. Распиновки на Ладу люксовую нашел в интернете, распиновка на магнитолу — в мануале.
Приступаем к работе. Родную проводку резать не будем, для коммутации используем донорские переходники. Первым делом делаем переходник «папа-мама» ИСО А и В. Для этого используем разъем ИСО А и В с проводами из комплекта магнитолы и купленный разъем ИСО А и В «папа». Часть В, отвечающую за динамики соединяем один к одному, здесь проблем нет. Наиболее важна часть А, где сидит питание и управление. Здесь надо быть внимательным.
На разъеме Лады питание с аккумулятора на А4, питание с замка зажигания АСС на А7, на ММС ACV – с точностью наоборот: А7 и А4. Их нужно соединить правильно! Зачем? – Далее. Для того чтобы не выключалась магнитола при запуске двигателя на провод АСС цепляем простейшую схемку.
Емкость подбираем от желания продолжительности времени работы магнитолы без ключа зажигания. У меня получалось при емкости 10000мкФ время работы 3 минуты, при емкости 2200мкФ – 45-50 секунд, больше не экспериментировал, но логический ряд можно продолжить. При перекрестном подключении (см. выше) – не заработает.
Про подключение кнопок на руле. В разъеме А магнитолы есть три провода А1, А2, А3, маркированные соответственно Key1, KeyGND, Key2. Их используем для подключения к С16, С19 и С18 соответственно в синей колодке Лады. Режем и подсоединяем в донорском переходнике! С16 и с18 – два белых провода, соединять с А1 и А3 можно в любом сочетании, С19 черный, земля, черный с черным) Далее к проводам С13(синий), С15(бело синий), С14 (бело красный) припаиваем резисторы 100, 220, 330 Ом соответственно, одеваем их в термоусадку, вторые концы спаиваем между собой и припаиваем к черному проводу С19, все изолируем.
Советы по подбору и установке акустической системы
Для получения более качественного объемного звука рекомендуется использовать систему из двух компонентов. В таких динамиках применяются одновременно высокочастотный твитер и мидбас. С их помощью можно грамотно обустроить звуковую сцену. Такие колонки рекомендуется устанавливать спереди. Сзади устанавливается коаксиальная акустическая система, которая используется для дополнения передней акустики. Установка твитеров потребует проведения дополнительных проводов.
Высокочастотные динамики лучше всего монтировать в треугольник зеркала заднего вида. Если подобная схема покажется слишком затратной, можно обойтись более дешёвой коаксиальной акустической системой. Во всех случаях дополнительных регулировок не потребуется, за исключением настройки эквалайзера.
Установка звуковых систем на автомобилях Лада Веста под силу даже новичку. Достаточно соблюдать лишь несколько простых правил:
работы по демонтажу проводить максимально осторожно и аккуратно, чтобы не повредить пластик обшивки;
производитель уже позаботился об аудиоподготовке, поэтому не нужно самостоятельно подключать и устанавливать разъемы;
отрезать стандартные колодки, если они не подходят к новой магнитоле, нельзя, лучше приобрести специальный переходник.
Прошивать мультимедийную систему следует только в крайних случаях. Лучше доверить эту процедуру специалистам или обратиться в сервисный центр официального дилера.
Как Снять Рамку Магнитолы Лада Веста
Установка 2 дин радио в Лада Веста
Счастливые хозяева Лада Веста поднимая классический, или даже удобный, вопрос о музыке в машине.
Сегодняшняя китайская индустрия предлагает множество мафо: мирских и самых распространенных. размер кадра 1 дин, огромный с экраном 6-7 дюймов (размер кадра 2 дин); оба могут быть дисковыми и бездисковыми. Огромное количество мировых брендов предоставляют вам самый широкий выбор магнитофонов с точки зрения функциональности и цены.
В нашем случае вопрос сводится к стандартному размеру: 1 дин или 2 дин. Мы все видели великолепные новости с огромным очным мафоном. Учитывая очень удобное расположение сиденья мафона (сверху и в центре панели), хорошая обзорность как для водителя, так и для переднего пассажира (сзади тоже не очень хорошо видно), большой 2 Din-мафон с 7-дюймовым экраном , Вы можете иметь камеру для него. вид сзади соединение.
Но как установить 2 дин мафона, учитывая «особую» форму штатного сиденья.
Лада Веста. Разборка мультимедийных чехлов и центральных перегородок.
Где ты взял УЧРЕЖДЕНИЕ МАГНАТОЛИ ЛАДА ВЕСТА ЛАДА ВЕСТА на Android MMS Android.
Рамка отличное качество, изготовленное методом литья под давлением. Материал — пластик АБС. Цвет рамки темно-серый, очень хорошо сочетается с материалом центральной консоли Lada Vesta.
С помощью этого кадра вы можете установить любое 2-х дин радио на свой Лада Веста независимо от конфигурации вашего автомобиля.
Процесс установки не будет легким, но результат того стоит.
Чтобы установить 2 din радио в Лада Веста, необходимо:
1. Снимите декоративную розетку или рацию (если есть)
Для удобства рекомендуем соблюдать осторожность взлетать боковые воздушные дефлекторы
2. Взлетать Установленная на заводе центральная панель.
3. Попробуйте установить новую раму на 2 кадра.
5. Попробуйте корзину с 2 динозаврами. Повторите шаг 4, если необходимо.
6. Вставьте и закрепите раму адаптера, чтобы установить радиостанции 2 din, а также декоративную центральную панель с дефлекторами.
7. Установите корзину. Проверьте всю проводку для нового радио 2 din (питание, провода динамиков, линейные усилители к усилителям, антенные провода)
8. Установите рекордер. Проверьте его работу.
9. Установите 2-прямоугольную прямоугольную раму радиоприемника, для которой в раме адаптера имеется специальное углубление для установки радиостанции 2 din.
10. Включите радио и наслаждайтесь хорошей музыкой.
Особенности монтажа
Для установки штатной магнитолы размера 2 Din не требуется докупать никаких дополнительных элементов. Изделие размещается в штатную рамку, а затем подключается к разъемам. Оборудование оснащено небольшим жидкокристаллическим дисплеем, на котором отображаются индикаторы режима воспроизведения, номера композиции, частоты радиостанции, а также ряд других значков. На части машин Vesta применяется головное устройство с сенсорным цветным дисплеем диагональю 7″. Аудиоустройство также коммутируется без дополнительных приспособлений.
Стандартная магнитола размером 1 Din монтируется вместо пластиковой ниши, размещенной по центру панели приборов.
Чтобы установить магнитолу размером 2 Din на Весту необходимо:
- Подготовить переходную пластиковую рамку, которая позволит закрепить головное устройство в панели приборов.
- Размещенная в панели монтажная ниша рассчитана на применение изделий размером до 157 мм. Для установки полноразмерных магнитол требуется углубить канал путем срезки перегородок.
- Для обеспечения доступа к посадочному гнезду требуется демонтировать декоративную рамку, расположенную вокруг комбинации приборов.
- Затем снимается фронтальная панель вместе с заглушками и центральными дефлекторами системы микроклимата.
- После этого можно своими руками доработать нишу, используя в качестве шаблона корпус головного устройства. При обрезке следует быть осторожным, чтобы не повредить жгуты проводки, расположенные внутри панели приборов.
- Передняя декоративная рамка крепится к корпусу головного устройства винтами с плоской головкой.
- Если оборудование оснащено тыловым разъемом USB, то порт выводится на штатное место при помощи удлинительного кабеля. Допускается применение специального модуля китайского производства, в котором совмещаются разъемы USB и AUX.
- Установить демонтированные элементы на штатные места. Если на рулевом колесе имеются штатные кнопки управления, то они подключаются к магнитоле напрямую или через специальный преобразователь сигнала. Тип коммутации зависит от модели головного устройства.
Если завод-изготовитель или дилерский центр не устанавливали громкоговорители на штатные места, то требуется самостоятельный монтаж.
Одновременно можно повысить качество воспроизведения звука, обклеив внутренние части дверей и обшивок специальным материалом.
Выводим экран телефона на ММС
EasyConnected или EasyLink – это программа, которая позволяет отображать экран Android-смартфона на ММС (телефон должен быть подключен к ММС через USB).
На смартфорне:
- Разрешить установку стороннего ПО: Настройки {amp}gt; Безопасность {amp}gt; Неизвестные источники. Разрешить установку приложений из неизвестных источников.
- Стать «разработчиком»: Настройки {amp}gt; Об устройстве {amp}gt; Номер сборки. Много раз нажимать по этому меню.
- В меню «для разработчиков» включить отладку по USB.
- Установить приложение EasyConnected_V4.6.1.apk.
Автор фото. Просто папку закидываем в память ММС и запускаем файл exe.
1 – индикатор номера папки;2 – индикатор номера воспроизводимого трека;3 – окно воспроизведения;4 – индикатор режима «Радио»;5 – индикатор режима воспроизведения с карты памяти SD;6 – индикатор режима воспроизведения USB-флеш-накопителя;7 – индикатор подключения к радиоприемнику устройства по каналу «Bluetooth»;
8 – индикатор режима сканирования радиостанций;9 – индикатор режима случайного воспроизведения треков;10 – индикатор режима повторения проигрываемого трека;11 – индикатор режима эквалайзера;12 – индикатор режима стерео;13 – индикатор работы режима тонкомпенсации;14 – индикатор режима без звука;15 – индикатор режима отображения станций по жанрам или принятия текстовой информации, передаваемой радио-станциями FM;
