Устройство и особенности системы охлаждения двигателя Лада Веста и XRAY
У автомобилей Лада Веста и XRAY однотипная система охлаждения всех двигателей. Она жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Рассмотрим устройство этой системы, а также ее особенности и отзывы владельцев о ней.
| Параметры | Двигатель | |
|---|---|---|
| ВАЗ 21129 | ВАЗ 21179 | H4M |
| Температура начала открытия клапана термостата, о С | 85-89 | 81-84 |
| Температура полного открытия клапана термостата, о с | 102 | 95 |
| Давление открытия выпускного клапана пробки расш.бачка, кПа (bar) | 110-150 (1,1-1,5) | |
| Давление открытия впускного клапана пробки расш.бачка, кПа (bar) | ||
| Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20-30 о С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более о С | 95 | |
| Объем охлаждающей жидкости в системе охлаждения двигателя (Веста/XRAY), л | 7.84 / 7,0 | |
| Объем охлаждающей жидкости при замене, л | 6,4 | 6,3 |
| Охлаждающая жидкость | Антифриз |
Установка радиатора
Установка производится в обратной последовательности. Перед установкой шлангов системы охлаждения двигателя смажьте патрубки радиатора тонким слоем силиконового герметика.
После сборки залейте новую охлаждающую жидкость в расширительный бачок. Запустить двигатель и дайте ему поработать 2-3 минуты на холостых оборотах для удаления воздушных пробок в системе охлаждения. Проверить работоспособность отопителя. После остановки двигателя проверить уровень охлаждающей жидкости и отсутствие следов подтекания, при необходимости довести уровень жидкости до нормы.
Кстати, эта и другие инструкции по ремонту автомобиля Lada Vesta содержаться в сборнике технологических инструкций.
Напомним, ранее мы показывали, как можно очистить от грязи радиатор кондиционера (конденсор или конденсатор) без его снятия.
Ключевые слова: система охлаждения лада веста | кондиционер лада веста
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Статистика продаж подержанных электромобилей в России за I кв. 2020 года
АвтоВАЗ отзывает Lada Vesta из-за несоответствия комплектации запасного колеса
У универсала Лада Веста (Lada Vesta SW) нет прямых конкурентов
Как почистить радиатор охлаждения двигателя не снимая с автомобиля
Устройство системы охлаждения двигателя
_x000D_ Система охлаждения двигателя (СОД) состоит из:
_x000D_
- _x000D_
- насоса системы охлаждения (помпа);
_x000D_
радиатора двигателя;
_x000D_
радиатора отопителя климатической установки;
_x000D_
электровентилятора;
_x000D_
расширительного бачка;
_x000D_
термостата;
_x000D_
соединительных шлангов.
_x000D_
_x000D_ В СОД используется специальная жидкость (антифриз) на основе смеси води с этиленгликолем
Смешивание антифриза разных марок не рекомендуется, а имеющие разные основы недопустимо! При выборе антифриза обращать внимание следует не на его цвет, а на его химический состав (тип), рекомендованный заводом-изготовителем автомобиля. В случае утечки антифриза разрешается добавить дистиллированную воду, но после этого необходимо как можно быстрей восстановить оптимальную концентрацию антифриза
Плотность и концентрация антифриза представлена в таблице:
_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_
| Плотность антифриза при 20 оС, кг/м3 | Концентрация этиленгликоля в антифризе, % от объема | Мин.температура окружающей среды, при которой можно эксплуатировать двигатель, оС |
| 1 050 | 30 | -10 |
| 1 058 | 35 | -15 |
| 1 067 | 40 | -20 |
| 1 074 | 45 | -25 |
| 1 082 | 50 | -30 |
| 1 090 | 55 | -35 |
| 1 098 | 60 | -45 |
_x000D_Помпа, которая установлена в блоке цилиндров обеспечивает циркуляцию антифриза в системе. На двигателях ВАЗ привод насоса осуществляется ремнем ГРМ, а на моторе Renault-Nissan H4M — ремнем привода вспомогательных агрегатов.
_x000D_
_x000D_
СОД имеет два круга циркуляции, которыми управляет термостат (см. замена термостата):
_x000D_
- _x000D_
- Малый круг, который не включает в себя радиатор двигателя. Антифриз омывает только блок цилиндров головку блока цилиндров и радиатор печки.
_x000D_
Большой круг, где антифриз проходит через радиатор двигателя, где охлаждается встречными потоками воздуха.
_x000D_
_x000D_
_x000D_Электровентилятор охлаждает антифриз в радиаторе двигателя при недостаточно интенсивном потоке воздуха. Он установлен за радиатором и включается по сигналу электронного блока управления двигателем (ЭБУ). В цепь питания электровентилятора встроен блок управления. Вентилятор включается вне зависимости от положения или наличия ключа в замке зажигания. См. проверка вентилятора.
_x000D_
_x000D_
Расширительный бачок предназначен для компенсации теплового расширения в системе. Его заливную горловину закрывает специальная крышка, в которой размещены выпускной и впускной предохранительные клапаны. Крышки разделяются по величине давления открывания выпускного клапана на четыре группы (цвета):
_x000D_
- _x000D_
- светло-коричневый — 120 кПа
_x000D_
желтый — 140 кПа
_x000D_
белый — 160 кПа
_x000D_
серый — 180 кПа
_x000D_
_x000D_
_x000D_ В случае замены крышки следует брать деталь такой же группы. Из-за неисправности выпускного клапана в крышке в СОД может возникнуть повышенное давление. Длительная эксплуатация автомобиля с повышенным давление в СОД обязательно приведет к повреждению одного «самого слабого» элемента системы. Например, потечет или лопнет расширительный бачок или шланги.
_x000D_
А вы сталкивались с проблемами системы охлаждения двигателя на Весте или XRAY? Какие отзывы о данной системе можете оставить вы? Напомни, определить неисправность СОД можно по следующей схеме. Отзывы об эффективности работы печки на Весте мы рассматривали ранее.
Как почистить радиатор охлаждения, способы
Есть два пути промывки радиатора на Лада Веста. Первый и самый эффективный — демонтаж радиатора и полная промывка изнутри и снаружи под давлением. Минус этого метода в том, что приходится довольно много времени тратить на демонтаж, слив и залив антифриза. Кроме того, появляется опасность возникновения воздушной пробки в системе охлаждения при разгерметизации системы.
Второй способ мы еще рассмотрим ниже, однако если пробег автомобиля перевалил за сотню тысяч (в идеале 70-80 тысяч км), было бы очень неплохо заменить антифриз полностью. Тем более, если в системе охлаждения плещется еще заводской антифриз. Поэтому способ промывки выбираем в зависимости от общего ресурса антифриза, да и состояния системы охлаждения в принципе.
Этапы замены охлаждающей жидкости Лада Веста
Конструкторы автопроизводителя предусмотрели возможность слива из радиатора, а также из блока двигателя. Конечно, к сливной пробке на двигателе добраться не очень просто, но по крайней мере она есть.
Устанавливаются на эту модель LADA, бензиновые двигатели объемом 1.6 литра ВАЗ-21129 и 1.8 литра ВАЗ-21179. Оба они имеют 16 клапанов, как и другие модификации:
- Лада Веста (Lada Vesta);
- Лада Веста Кросс (Lada Vesta Cross);
- Лада Веста СВ (Lada Vesta SW);
- Лада Веста СВ Кросс (Lada Vesta SW Cross).
Процесс замены на этих моторах и модификациях будет одинаковым. Но мы оговоримся, что описанная инструкция выполняется на машине с объемом 1.6л.
Слив охлаждающей жидкости
Чтобы слить антифриз с данной модели, наличие ямы или эстакады обязательно. Так как основные действия будут проходить снизу автомобиля. Поэтому ставим машину над технологической канавой, дожидаемся остывания и переходим к пошаговым действиям:
-
Чтобы добраться до мест слива, снимаем снизу защиту двигателя. Для этого необходимо открутить 13 болтов под головку на 10мм (Рис.1).
-
Теперь мы получили доступ к нижнему шлангу радиатора (Рис.2). Так как сливной пробки в нем нет, то будем снимать патрубок. Для снятия, необходимо с помощью плоскогубцев либо специнструмента сжать уши подпружиненного хомута и сдвинуть его. Предварительно необходимо подставить емкость для слива.
-
Чтобы увеличить скорость слива антифриза, откручиваем пробку расширительного бачка (Рис.3).
-
После того как охлаждающая жидкость перестанет течь, переходим к сливу из двигателя. Сливная пробка на блоке находится в неудобном месте, за стартером, поэтому его необходимо снять (Рис.4). Крепится он 3 болтами под головку-звездочку E10, но предварительно необходимо снять клемму с аккумулятора.
-
Демонтированный стартер можно сдвинуть в сторону и подвязать. Откручиваем сливной болт, для этого удобнее использовать головку на 13мм (Рис.5).
Таким образом осуществляется полный слив старого антифриза на Лада Веста. Но если в наличии имеется компрессор, можно подать давление в расширительный бачок. Что позволит выдуть еще небольшую часть, оставшуюся в патрубках.
Промывка системы охлаждения
Если антифриз меняется в отведенные производителем сроки, то к промывке специальными средствами прибегать не требуется. Но промывать охлаждающую систему дистиллированной водой необходимо. Это делается для вымывания остатков старой жидкости, которые могут ухудшить свойства и срок эксплуатации новой.
Для промывки, необходимо закрыть сливное отверстие, поставить стартер на место, а также шланг на радиатор. Заливаем дистиллированную воду в расширительный бачок и закручиваем на нем пробку. Теперь запускаем двигатель и дожидаемся полного прогрева.
После прогрева дожидаемся остывания мотора и выполняем слив воды, следуя этапам инструкции, описанной выше. Повторяем промывку водой 2-3 раза, после этого, на выходе она будет почти прозрачной. Именно это является необходимым результатом.
Промывка системы хоть и является простой операцией, но по времени очень продолжительна.
Заливка без воздушных пробок
Перед заливом нового антифриза проверяем чтобы все снятые ранее детали стояли на своих местах. Закручивая сливную пробку на блоке двигателя, использовать герметики не требуется. Так как на ней используется коническая резьба, что исключает возможность протечки.
Теперь можно заливать антифриз через расширительный бак. При этом нужно прожимать верхний патрубок радиатора, а также шланг, идущий на печку. Это позволит интенсивней выходить воздуху из системы охлаждения.
Когда жидкость залита, запускаем мотор и продолжаем прожимать патрубки. Уровень жидкости будет снижаться, поэтому нужно подливать. Как только уровень установится и перестанет падать, закрываем пробку расширительного бачка. Продолжаем прогрев до включения радиатора.
Если все сделано правильно, то включенная печка на обогрев будет дуть горячим воздухом.
Но случается так, что воздушную пробку таким способом выгнать удается не всем. Поэтому можно воспользоваться другим методом. Ставим машину на горку мордой вверх, открываем крышку бачка, заводим двигатель, интенсивно прожимаем патрубки. Закрываем крышку, кратковременно повышаем обороты до 3500-4000. После проделанного, воздуха в системе остаться не должно.
Нужно помнить, что после остывания мотора необходимо проверить уровень антифриза. Также проверяем уровень ближайшие дни эксплуатации.
Установка
Если снятый радиатор печки легкового автомобиля Лада Веста не подлежит восстановлению, значит, берём новый элемент, который устанавливается ещё легче, чем снимается.
- Устанавливаем новый элемент в комплекте с вентилятором и шлангами в места крепления.
- Закрепляем его при помощи специальных фиксаторов и кронштейнов.
- Соединяем с патрубками шланги (подводящий, отводящий, пароотводящий) и затягиваем крепёжные хомуты.
- Устанавливаем новые крепёжные хомуты, которые соединяют шланги с верхней поперечной радиаторной рамкой и кронштейном на коробке переключения передач.
- Владельцам авто с кондиционером необходимо поставить его на место и соответствующим образом зафиксировать.
- Устанавливаем на место и фиксируем отражатель воздуха.
- Устанавливаем на него датчик, который измеряет температуру окружающей среды.
- Соединяем патрубок с воздухозаборника с воздухоотражателем.
- Соединяем разъёмы пучка проводов с разъёмами блока реле, которые отвечают за работу вентилятора, звука, радиаторного электровентилятора.
- Устанавливаем новый хомут, чтобы закрепить жгут проводов, который соединяется с кожухом радиаторного вентилятора.
- Устанавливаем на место балку с переднего бампера, а затем и сам бампер.
- Заливаем охлаждающую жидкость в систему.
- Подключаем аккумулятор.
- Заводим автомашину и оставляем работать на холостых оборотах около трёх минут. Это позволит удалить воздушные пробки из нашей системы охлаждения.
- Выключаем двигатель автомобиля, проверяем уровень жидкости, убеждаемся, что нет следов подтекания. Если необходимо, доливаем жидкость, чтобы её уровень соответствовал норме.
- Устанавливаем брызговик силового агрегата.
На этом радиатор печки Весты можно считать заменённым. Осталось только включить отопление и убедиться в его работоспособности. Пусть езда на авто сопровождается комфортом и приносит удовольствие.
9
Lada Vesta. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
9.1 Особенности устройства
Система охлаждения двигателя закрытого типа под давлением. В пробке расширительного бачка имеется предохранительный клапан.
Система охлаждения включает в себя: радиатор системы охлаждения двигателя; водяной насос; термостат; радиатор отопления салона; расширительный бачок.
Заправочный объем системы охлаждения двигателя:
– 11189 и 21129 (в комплектации без предпускового подогревателя) – 8,7 л;
– 11189 и 21129 (в комплектации с предпусковым подогревателем) – 9,3 л;
– HR16 (в комплектации без предпускового подогревателя) – 7,0 л;
– HR16 (в комплектации с предпусковым подогревателем) – 7,6 л.
Температура начала открытия клапана термостата – 85±2ºС.Температура полного открытия клапана термостата – 97±2ºС.
9.2
Lada Vesta. Замена охлаждающей жидкости двигателя
Слив охлаждающей жидкости
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом,выключить зажигание и отсоединить клемму провода “массы” от аккумуляторной батареи(подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).
Снять брызговик двигателя в соответствии с требованиями раздела 2 настоящей технологической инструкции.
Снять стартер в соответствии с требованиями ТИ 3100.25100.20587.
Установить технологическую емкость для сбора охлаждающей жидкости (емкость технологическая).
Отвернуть сливную пробку на блоке цилиндров и ввернуть на ее место штуцер шланга для слива жидкости (головка сменная 13, вороток, шланг технологический).
Рисунок 9-1 – Шланг отводящий радиатора:
1 – хомут крепления шланга отводящего радиатора;
2 – шланг отводящий радиатора;
3 – радиатор системы охлаждения двигателя
Разжать хомут 1, рисунок 9-1, крепления и отсоединить отводящий шланг 2 от патрубка радиатора 3 (плоскогубцы);
Отвернуть пробку 1, рисунок 9-2, на расширительном бачке 2 и слить охлаждающую жидкость (емкость технологическая);
Рисунок 9-2 – Расширительный бачок системы охлаждения двигателя:
1 – пробка расширительного бачка;2 – расширительный бачок системы охлаждения двигателя
Заполнить систему охлаждения водой через горловину расширительного бачка. Пролить воду через систему охлаждения, пока вытекающая вода не станет чистой.
Заполнение системы охлаждения
Вывернуть штуцер шланга для слива жидкости и завернуть сливную пробку отверстия наблоке цилиндров (головка сменная 13, вороток).
Установить отводящий шланг 2, рисунок 9-1, радиатора на патрубок радиатора 3 системы охлаждения двигателя.
Установить хомут 1 отводящего шланга радиатора системы охлаждения (плоскогубцы).Установить стартер в соответствии с требованиями ТИ 3100.25100.20587.
Заполнить систему охлаждения двигателя охлаждающей жидкостью, заливая ее в расширительный бачок (жидкость охлаждающая в соответствии с действующим “Кодификатором основных и вспомогательных материалов, применяемых при ТО и
ремонте автомобилей LADA”К 3100.25100.00018).
Установить пробку 1, рисунок 9-2, расширительного бачка.
Присоединить клемму провода “массы” к аккумуляторной батарее согласно требованиям ТИ 3100.25100.20587.
Запустить двигатель и дать ему поработать 2 – 3 минуты на холостых оборотах для удаления воздушных пробок в системе охлаждения.
Проверить работоспособность отопителя.
После остановки двигателя проверить уровень охлаждающей жидкости и отсутствие следов подтекания, при необходимости довести
уровень жидкости до нормы. Уровень охлаждающей жидкости должен быть между метками “min” и “max” на расширительном бачке (катушка вытяжная с вентилятором типа SERF/SP ф. “СовПлим”).
Установить брызговик двигателя согласно требованиям раздела 2 настоящей технологической инструкции.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.9, 1.19.10, 1.19.14.
Неисправности радиатора печки Веста, причины
Несмотря на то, что радиатор печки прячется за семью печатями и не имеет непосредственного контакта с внешней средой, неприятности на свою голову он находит и здесь, в коробе отопителя под передней панелью. Правда, виновниками выхода из строя радиатора зачастую становимся мы сами. Мы льем дешевые антифризы, которые нечистые на руку продавцы называют тосолами, мы не чистим систему подачи воздуха, не меняем салонный фильтр вовремя и вместо ремонта системы охлаждения используем убийственные жидкие герметики, пожирающие и забивающие все, что находится на их пути.

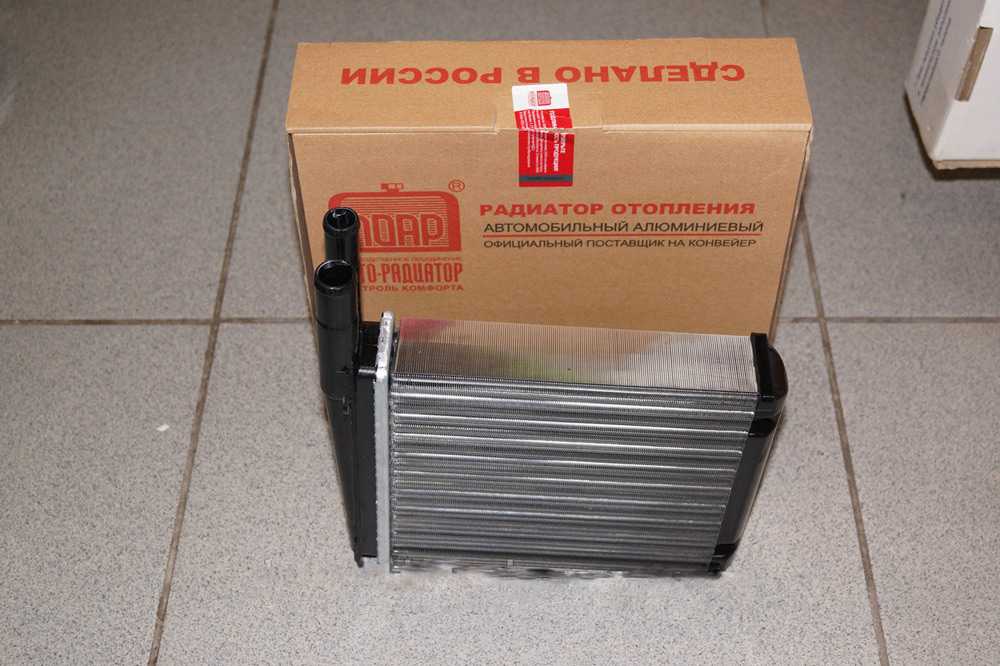

Радиатор отопителя и печка Лада Веста в сборе
Причинами холодного воздуха из печки может быть как внешнее загрязнение радиатора отопителя, так и внутреннее. Иногда во время замены диву даешься, сколько мусора находится на радиаторе отопителя. Некачественные антифризы усиленно закоксовыают его изнутри. Проверить работоспособность радиатора печки довольно просто. Если печка дует холодным воздухом при полностью прогретом моторе, при этом напор достаточно сильный, открываем капот и находим патрубки, которые подводят и отводят антифриз с радиатора отопителя. Если отводящая труба холодная, без разговоров меняем радиатор или пытаемся его промыть. Как промыть радиатор печки без демонтажа с автомобиля, подробно написано здесь.
Следовательно, есть несколько факторов, которые отрицательно влияют на работу печки на Лада Веста:
- Воздушная пробка в системе охлаждения.
- Разгерметизация системы, вытекание жидкости.
- Забитый радиатор отопителя, грязь на внешней стороне.
- Неисправный термостат.
- Забитый салонный фильтр. При необходимости проводим замену.
- Неисправности блока управления печкой.
- Выход из строя двигателя нагнетателя отопителя, перегоревший предохранитель.
Забитый радиатор печки — главный виновник холодного салона. Причина здесь очевидна — антифризы низкого качества.
Используемые материалы
Если стыки труб и радиаторов не совпадают, можно воспользоваться гофрированным шлангом
Применяются стальные оцинкованные трубы для изменения системы или удлинения подводок к отопительным аккумуляторам. Они стыкуются резьбовыми соединениями, сварка не используется. Температура плавления стали +1400°С, а цинка — +900°С. Цинк полностью испаряется на участке сварочного шва.
Требуются комплектующие:
- глухие и проходные радиаторные втулки;
- два запорных вентиля;
- парные контргайки при установке на сгоны, их размер соответствует диаметру подводок;
- кронштейны для фиксации конвектора на стене.
Установка радиатора
Установка производится в обратной последовательности. Перед установкой шлангов системы охлаждения двигателя смажьте патрубки радиатора тонким слоем силиконового герметика.
После сборки залейте новую охлаждающую жидкость в расширительный бачок. Запустить двигатель и дайте ему поработать 2-3 минуты на холостых оборотах для удаления воздушных пробок в системе охлаждения. Проверить работоспособность отопителя. После остановки двигателя проверить уровень охлаждающей жидкости и отсутствие следов подтекания, при необходимости довести уровень жидкости до нормы.
Кстати, эта и другие инструкции по ремонту автомобиля Lada Vesta содержаться в сборнике технологических инструкций.
Напомним, ранее мы показывали, как можно очистить от грязи радиатор кондиционера (конденсор или конденсатор) без его снятия.
Ключевые слова: система охлаждения лада веста | кондиционер лада веста
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
В Москве начали пересаживаться на Lada Vesta и Lada Largus
Усиленные расширительные бачки для Lada XRAY начали выпускать с конца 2020 года
Как установить штатный круиз-контроль на Lada XRAY с ДВС Renault-Nissan H4M и ВАЗ 21179
Про замену шестерни 5-ой передачи на Lada XRAY
Используемые материалы
Если стыки труб и радиаторов не совпадают, можно воспользоваться гофрированным шлангом
Применяются стальные оцинкованные трубы для изменения системы или удлинения подводок к отопительным аккумуляторам. Они стыкуются резьбовыми соединениями, сварка не используется. Температура плавления стали +1400°С, а цинка — +900°С. Цинк полностью испаряется на участке сварочного шва.
Требуются комплектующие:
- глухие и проходные радиаторные втулки;
- два запорных вентиля;
- парные контргайки при установке на сгоны, их размер соответствует диаметру подводок;
- кронштейны для фиксации конвектора на стене.

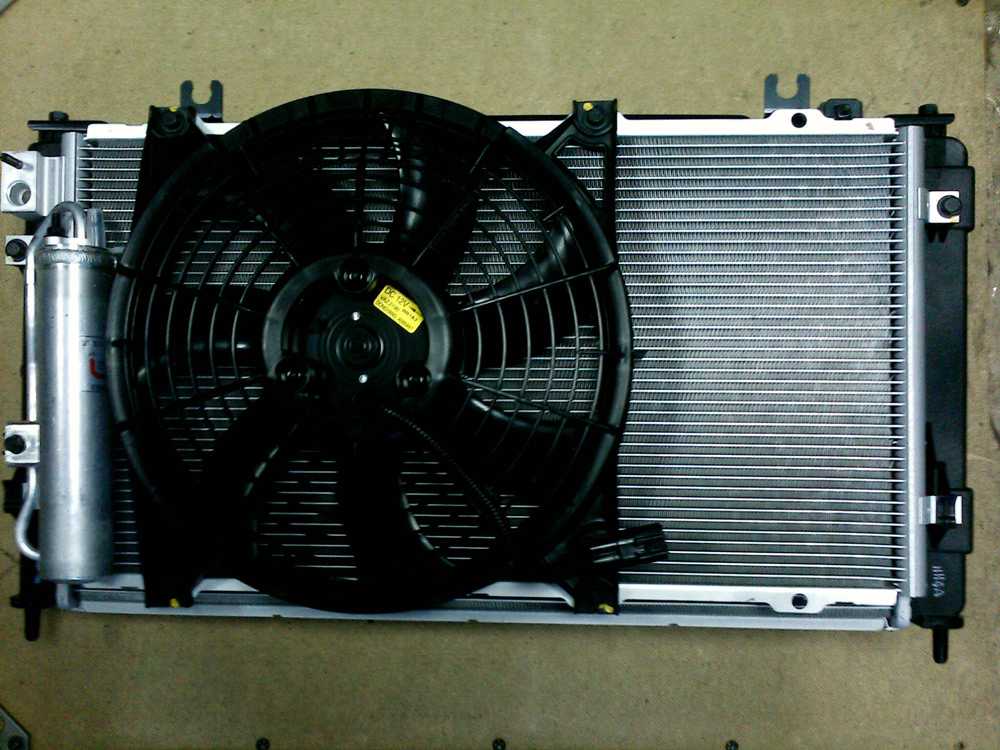

Замена радиатора
- Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
- Охлаждающая смесь сливается в чистую тару.
- Радиаторная система вентиляции отсоединяется от питания.
- Резиновые трубки отсоединяем от системы радиатора и бака расширения.
- Отсоединяются от поверхности кожуха все болты.
- Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
- По окончанию работы радиатор полностью свободен и его можно извлечь.
Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.
После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.
Ситуации для демонтажа радиатора
Снять радиатор можно, открутив соединение в месте подключения к трубе
Работы проводятся самостоятельно в технологической последовательности. Оборудование снимается аккуратно, если требуется дальнейшее использование. Кронштейны должны остаться неповрежденными, иначе потребуют дополнительного укрепления или замены.
Батареи снимаются по разным причинам:
- Течь между секциями. Радиаторный ключ не достает до ниппелей, находящихся за глухими пробками. Отопительный прибор снимается со стороны подводки.
- Течь в месте подводки на сгонах. Демонтаж требуется для смены участка трубы с резьбой.
- Необходимость замены радиатора на устройство с другими характеристиками.
- Профилактика. Секции требуется чистить от накипи и менять прокладки.
- Ремонт в комнате. Батареи демонтируются для декоративной отделки стены за ними.
Замена радиатора отопителя
Зная, как заменить радиатор печки, можно избежать многочисленных проблем со смежными рабочими системами.
При выполнении работ от водителя потребуется спокойствие и некоторые навыки, связанные с установкой.
Рабочие инструменты:
- отвёртка крестцового типа;
- несколько хомутов;
- купленный радиатор;
- пинцет.
Выбирая новый радиатор для печки, следует учитывать его год выпуска. Между устройствами нового и старого образца существуют некоторые отличия, способные затруднить процесс установки.
Видео о том, как проходит процесс ремонта автомобильного радиатора:
Замена радиатора печки по пунктам
- Последовательное снятие накладки и её уплотнительной части, откручивание винта крепления.
- Освобождение шлангов и проводов от четырёх верхних фиксаторов и двух хомутов.
- Отсоединение плюсовой клеммы и минусовой проводки от кузова.
- Далее, жабо частично отодвигается вперёд.
- Следующий шаг направлен на удаление накладки ветрового стекла, отсоединение клеммы от датчика ОЖ и изъятие шланга, который выполняет роль проводника для достаточно горячего воздуха, поступающего непосредственно из расширительного бачка.
- Отсоединение омывательного шланга, расположенного на ветровом стекле.
- Выкручивание винтов, изъятие стеклоочистителей, части зажимов вентилятора и корпуса радиатора; накладка ветрового стекла также убирается.
- Откручивание фиксирующих фильтр винтов, удаление передней стороны вентилятора.
- Изъятие задней части вентилятора, шлангов, отводящих пар, и шлангов подачи.
- Установка нового прибора. Проводится с сохранением вышеописанных действий, с соблюдением обратной последовательности.
Радиаторы печки нового образца разработаны таким образом, что их установка возможна в нескольких нестандартных местах.
Места крепления радиатора печки нового образца, выпускаемого с 2003 года:
- нижний торец переднего стекла (при помощи специального крепления);
- область, расположенная над выпускным коллектором (при помощи двух гаек);
- левый угол, расположенный близ фильтра (при помощи одного крепления).
